MANUAL DE UTILIZARE EWAD645TZPS DAIKIN

Acest manual este un document de asistenţă important pentru personalul calificat, însă nu este menit să înlocuiască acest personal. Mulţumim pentru că aţi ales acest aparat CITIŢI CU ATENŢIE ACEST MANUAL ÎNAINTE DE A INSTALA ŞI A PORNI UNITATEA.

PRODUCĂTORULUI. Descriere Unitatea achiziţionată este „un chiller răcit cu aer“, un aparat care a fost gândit pentru a răci apa (sau un amestec de apă cu glicol) între limitele descrise mai jos. Operarea unităţii se bazează pe comprimarea vaporilor, condensare şi evaporare în conformitate cu ciclul Carnot inversat. Componentele principale sunt: - Compresor cu şurub pentru a mări presiunea vaporilor de agent de răcire, de la presiunea de evaporare la cea de condensare - Evaporatorul, în care lichidul de răcire la joasă presiune se evaporă pentru a răci apa - Condensatorul, unde vaporii la înaltă presiune se condensează transferând în atmosferă căldura obţinută din apa răcită, datorită unui schimbător de căldură răcit cu aer. - Valva de expansiune care permite reducerea presiunii lichidului condensat de la cea de condensare la cea de evaporare. Informaţii generale Toate unităţile sunt furnizate cu scheme electrice, desene certificate, plăcuţă de identificare; şi DOC (Declaraţie de conformitate); aceste documente conţin toate datele tehnice ale unităţii achiziţionate şi TREBUIE

CONSIDERATE PARTE INTEGRANTĂ ESENŢIALĂ A

ACESTUI MANUAL În caz de discrepanţe între acest manual şi documentele aparatului, consultaţi documentele furnizate împreună cu aparatul. În caz de neclarităţi contactaţi reprezentantul producătorului. Scopul prezentului manual este de a face în aşa fel încât operatorul şi instalatorul calificat să garanteze instalarea punerea în funcţiune şi întreţinerea corecte, fără riscuri pentru persoane, animale şi/sau obiecte. Recepţia unităţii De îndată ce unitatea ajunge la destinatar, la locul instalării trebuie verificată pentru a constata eventuale daune. Toate componentele descrise în nota de livrare trebuie verificate şi controlate. Dacă unitatea este deteriorată, nu îndepărtaţi materialul deteriorat, ci cereţi imediat daune companiei de transport cerându-i verificarea unităţii. Comunicaţi imediat defectul reprezentantului producătorului, trimiţând, dacă este posibil, fotografii care pot fi utile în vederea identificării responsabilului Defectele nu trebuie reparate până când nu este realizată inspecţia de către reprezentantul companiei de transport. Înainte de a instala unitatea verificaţi ca modelul şi tensiunea electrică indicate pe plăcuţă să fie corecte. Responsabilitatea pentru eventuale daune, după acceptarea unităţii nu pot fi atribuite producătorului. Limite operative Depozitare Condiţiile ambientale de depozitare trebuie să respecte următoarele limite: Temperatură ambientală minimă: -20°C Temperatură ambientală maximă: 57°C Umiditatea relativă maximă. : 95% fără condens Depozitarea la o temperatură inferioară celei minime poate provoca daune componentelor, în timp ce depozitarea la o temperatură superioară celei maxime poate provoca deschiderea valvelor de siguranţă. Depozitarea într-un ambient umed, unde se formează condens poate provoca daune componentelor electrice. Funcţionare Funcţionarea este permisă între limitele indicate în următoarele figuri „Limite de operare“. Unitatea trebuie utilizată cu o capacitate a apei evaporatorului cuprinsă între 50% şi 140% din capacitatea nominală (în condiţii operative standard). Funcţionarea în afara limitelor indicate poate provoca daune unităţii. În caz de neclarităţi contactaţi reprezentantul producătorului.

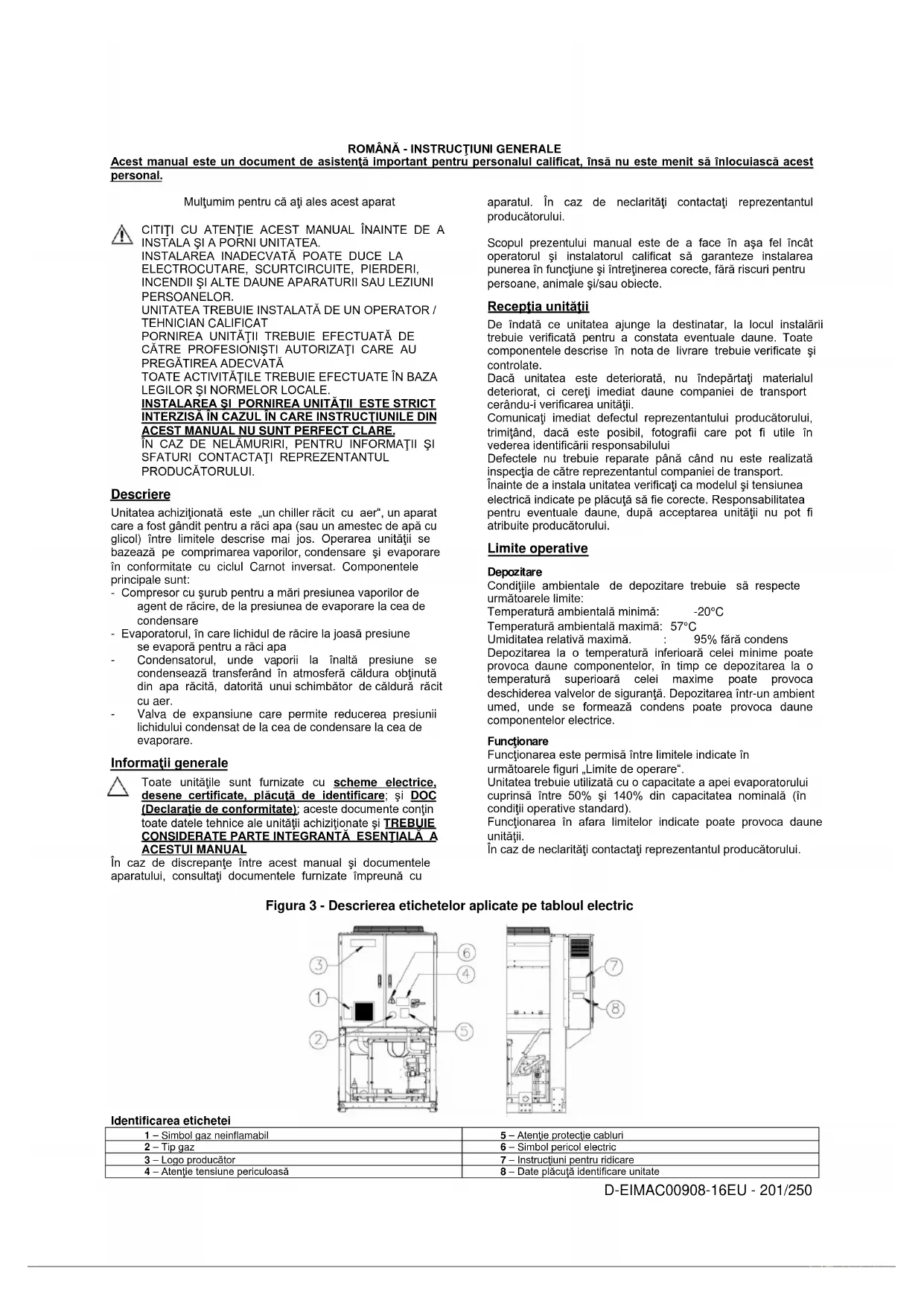

Figura 3 - Descrierea etichetelor aplicate pe tabloul electric

Identificarea etichetei 1 – Simbol gaz neinflamabil 5 – Atenţie protecţie cabluri 2 – Tip gaz 6 – Simbol pericol electric 3 – Logo producător 7 – Instrucţiuni pentru ridicare 4 – Atenţie tensiune periculoasă 8 – Date plăcuţă identificare unitateD-EIMAC00908-16EU - 202/250

1 – Simbol gaz neinflamabil 5 – Atenţie protecţie cabluri 2 – Tip gaz 6 – Atenţie tensiune periculoasă 3 – Date plăcuţă identificare unitate 7 – Simbol pericol electric 4 – Logo producător 8 – Instrucţiuni pentru ridicare Temperatura apei de ieşire din evaporator (°C) Temperatura mediului înconjurător (°C) Este necesară reglarea vitezei ventilatorului sau SpeedTrol (sub -10°C amb.) În această zonă, chiller-ul poate opera la capacitate parţială Funcţionare cu glicol (sub 4°C temperatură apă la ieşire evap.)D-EIMAC00908-16EU - 203/250

Figura 3 - Limite de operare – Eficienţă înaltă

Temperatura apei de ieşire din evaporator (°C) Temperatura mediului înconjurător (°C) În această zonă, chiller-ul poate opera la capacitate parţială Funcţionare cu glicol (sub 4°C temperatură apă la ieşire evap.) Temperatura apei de ieşire din evaporator (°C) Temperatura mediului înconjurător (°C) Funcţionare cu glicol (sub 4°C temperatură apă la ieşire evap.) În această zonă, chiller-ul poate opera la capacitate parţialăD-EIMAC00908-16EU - 204/250

Siguranţă Unitatea trebuie bine fixată la sol. Este obligatoriu să respectaţi următoarele instrucţiuni: Unitatea poate fi ridicată numai utilizând punctele indicate cu galben care se află pe bază. Accesul la componentele electrice este permis numai după ce aţi deschis tabloul principal al unităţii şi aţi întrerupt alimentarea cu energie electrică. Este strict interzis accesul la componentele electrice fără să utilizaţi o platformă izolantă. Este interzis accesul la componentele electrice în prezenţa apei şi/sau umidităţii. Marginile ascuţite ale suprafeţei secţiunii condensatorului pot cauza leziuni. Evitaţi contactul direct şi folosiţi dispozitive de protecţie adecvate. Întrerupeţi alimentarea cu energie electrică prin intermediul întrerupătorului principal înainte de a efectua intervenţii de asistenţă privind ventilatoarele de răcire şi/sau compresoarele. Nerespectarea acestei reguli poate duce la leziuni grave. Nu introduceţi obiecte solide în tuburile de apă în timp ce unitatea este conectată la sistem. Pe tubul de apă conectat la intrarea schimbătorului de căldură trebuie să fie instalat un filtru mecanic. Unitatea este furnizată cu supape de siguranţă, care sunt instalate pe ambele părţi - de presiune înaltă şi de presiune scăzută - ale circuitului de agent de răcire. Este absolut interzisă îndepărtarea tuturor protecţiilor componentelor în mişcare. În cazul opririi bruşte a unităţii, urmaţi instrucţiunile Tabloului de control din manualul de instrucţiuni care face parte din documentaţia aflată în dotarea maşinii livrată împreună cu aceasta utilizatorului final. Este recomandat să efectuaţi operaţiile de instalare şi întreţinere împreună cu alte persoane. În caz de leziuni accidentale sau probleme este indicat să vă comportaţi în felul următor: - menţineţi-vă calmul - şi apăsaţi butonul de alarmă dacă este prezent la locul instalării - mutaţi persoana accidentată într-un loc cald, departe de unitate şi aşezaţi-o într-o poziţie comodă - contactaţi imediat personalul pregătit pentru cazuri de urgenţă aflat în clădire sau adresaţi-vă unui centru de prim ajutor - aşteptaţi ca operatorii de prim ajutor să ajungă la locul accidentului, dar nu lăsaţi persoana rănită singură - furnizaţi toate informaţiile necesare operatorilor de prim ajutor Nu instalaţi aparatul chiller în zone care ar putea fi periculoase în timpul operaţiilor de întreţinere, precum platforme fără protecţii sau zone care nu respectă normele privind spaţiul necesar în jurul chiller-ului. Zgomot Unitatea produce zgomot mai ales din cauza rotaţiei compresorilor şi ventilatoarelor. Nivelul de zgomot diferă în funcţie de model şi este indicat în documentaţia maşinii. Dacă unitatea este instalată, folosită şi întreţinută în mod adecvat, nivelul de emisie sonoră nu necesită nici un dispozitiv de protecţie special care să funcţioneze în continuu lângă unitate. În caz de instalare în situaţii deosebite privind sonorizarea, ar putea fi necesară instalarea unor dispozitive pentru atenuarea zgomotului. Mutare şi ridicare Nu loviţi şi nu scuturaţi unitatea în timpul încărcării / descărcării din vehiculul de transport. Împingeţi sau trageţi unitatea numai de bază. Fixaţi unitatea în interiorul vehiculului de transport pentru ca să nu se mişte provocând daune. Faceţi astfel încât nici un element al unităţii să nu cadă în timpul încărcării / descărcării. Toate unităţile din această serie sunt furnizate cu puncte de ridicare, marcate cu galben. Numai aceste puncte pot fi folosite pentru a ridica unitatea, aşa cum este indicat în figura. Utilizaţi bare de distanţare pentru a preveni deteriorarea bancului de condensare. Poziţionaţi-le deasupra grilajelor ventilatorului, la o distanţă de cel puţin 2,5 metri.

Funiile şi barele folosite pentru ridicare trebuie să fie suficient de rezistente pentru a susţine unitatea în perfectă siguranţă. Verificaţi greutatea unităţii pe plăcuţa de identificare a acesteia. Unitatea trebuie ridicată cu cea mai mare atenţie şi grijă, respectând instrucţiunile privind ridicarea aflate pe etichetă; ridicaţi unitatea foarte încet, menţinând-o perfect dreaptă. Aşezare şi asamblare Toate unităţile au fost proiectate pentru folosirea în exterior, pe balcoane sau la sol, cu condiţia ca în zona înconjurătoare să nu existe obstacole care pot reduce fluxul de aer la bateriile de condensare. Unitatea trebuie instalată pe o fundaţie rezistentă şi perfect dreaptă; dacă unitatea este instalată pe balcoane sau pe acoperişuri, s-ar putea să fie necesare bârne de distribuţie a greutăţii.D-EIMAC00908-16EU - 205/250

Figura 5 - Ridicarea unităţii 1 Unitate compresor – Bobine în „V“ Versiune cu 4-5 ventilatoare

Versiune cu 6-14 ventilatoare (Desenul indică prezintă numai versiunea cu 6 ventilatoare. Pentru versiunea cu 6-8- 10-12-14 ventilatoare, modul de ridicare este identic)D-EIMAC00908-16EU - 206/250

În cazul instalării la sol, trebuie furnizată o bază din ciment rezistent, cu grosimea minimă de 250mm şi lăţimea mai mare decât cea a unităţii. Baza trebuie să poată susţine greutatea unităţii. Dacă unitatea este instalată în locuri uşor accesibile persoanelor şi animalelor, este indicat să instalaţi grilaje de protecţie pentru secţiunile condensatorului şi compresorului. Pentru a garanta optime prestaţii la locul de instalare, respectaţi următoarele instrucţiuni şi luaţi următoarele precauţii: Evitaţi recircularea fluxului de aer. Asiguraţi-vă că nu există obstacole care împiedică fluxul corect de aer. Asiguraţi fundaţii rezistente şi solide pentru a reduce zgomotul şi vibraţiile. Nu instalaţi unitatea în medii cu mult praf pentru a evita contaminarea bateriilor cu murdărie. Apa din sistem trebuie să fie întotdeauna curată, iar toate urmele de ulei sau rugină trebuie curăţate. Pe tubul de intrare al unităţii trebuie instalat un filtru mecanic de apă. Cerinţe minime de spaţiu Este important să respectaţi distanţele minime pe toate unităţile pentru a garanta o ventilaţie optimă a bateriilor de condensare. Când decideţi locul de aşezare al unităţii, luaţi în considerare următorii factori pentru a garanta un flux de aer adecvat: Evitaţi recircularea aerului cald Evitaţi alimentarea insuficientă cu aer a condensatorului răcit cu aer. Ambele condiţii pot duce la creşterea presiunii condensului, care duce apoi la reducerea eficienţei energetice şi a capacităţii de răcire. Toate laturile unităţii trebuie să fie accesibile pentru operaţiuni de întreţinere post-instalare. Figura 3 indică spaţiul minim necesar. Nu trebuie să existe obstacole în calea încărcării verticale cu aer. Dacă unitatea este înconjurată de pereţi sau obstacole care au aceeaşi înălţime ca şi unitatea, aceasta trebuie să fie instalată la o distanţă mai mare de 2500 mm. Dacă aceste obstacole sunt mai înalte, unitatea trebuie să fie instalată la o distanţă mai mare de 3000 de mm. Dacă unitatea este instalată fără a respecta distanţele minime indicate pentru pereţi şi/sau obstacole verticale, acest fapt poate duce la o combinaţie de recirculare a aerului cald şi/sau alimentarea insuficientă a condensatorului răcit cu aer care poate genera reducerea capacităţii şi eficienţei. În orice caz, microprocesorul va permite unităţii adaptarea la noile condiţii de funcţionare punând la dispoziţie capacitatea maximă disponibilă în anumite circumstanţe, chiar dacă distanţa laterală este inferioară celei recomandate, cu excepţia situaţiei în care condiţiile operative influenţează asupra siguranţei personalului sau unităţii. Când două sau mai multe unităţi sunt aşezate una lângă alta, este indicat să respectaţi o distanţă de cel puţin 3600 mm între bazele condensatoarelor. Pentru alte soluţii, adresaţi-vă reprezentantului producătorului. Protecţia sonoră Când nivelul de emisie sonoră necesită un control special, trebuie să fiţi foarte atenţi pentru a izola unitatea de baza sa aplicând în mod adecvat elemente antivibraţii (elemente furnizate ca şi opţionale). Tuburile flexibile de legătură trebuie instalate şi pe legăturile hidraulice. Tuburile de apă Tuburile trebuie să realizeze un număr cât mai redus de curbe şi de schimbări verticale de direcţie. În acest fel costurile de instalaţie sunt reduse iar prestaţiile sistemului sunt mult mai bune. Sistemul hidraulic trebuie să aibă:

1. Montaje antivibraţii pentru a reduce transmisia vibraţiilor

2. Valve de izolare a unităţii de instalaţia de apă, în timpul

operaţiilor de întreţinere.

3. Întrerupător debit.

4. Dispozitiv de aerisire manual sau automat în punctul cel

mai înalt al sistemului, şi un sistem de drenare în punctul cel mai de jos.

5. Vaporizatorul şi dispozitivul de recuperare al căldurii nu

trebuie să se afle în punctul cel mai înalt al sistemului.

6. Un dispozitiv adecvat care să poată menţine sistemul

hidraulic sub presiune (bazin de expansiune etc.).

7. Indicatorii de presiune şi temperatură a apei care asistă

operatorul în timpul operaţiilor de asistenţă şi întreţinere.D-EIMAC00908-16EU - 207/250 Figura 6 - Cerinţe minime de spaţiuD-EIMAC00908-16EU - 208/250 8. Un filtru sau un dispozitiv pentru reducerea particulelor din lichid. Folosirea unui filtru creşte durata de viaţă a pompei contribuind la menţinerea în bune condiţii a sistemului hidraulic. 9. Evaporatorul are o rezistenţă electrică, un termostat care garantează protecţia împotriva congelării apei la o temperatură ambientală minimă de –25°C. Dar, toate celelalte tuburi de apă şi dispozitivele hidraulice externe trebuie protejate împotriva îngheţului. 10. Apa din dispozitivul de recuperare al căldurii trebuie să fie golită în timpul iernii, cu excepţia situaţiei în care se adaugă un amestec de etilenglicol în concentraţie adecvată. 11. În cazul înlocuirii unităţii, întregul sistem hidraulic trebuie golit şi curăţat înainte de a instala noua unitate. Înainte de a porni noua unitate, este recomandată efectuarea unor teste regulate şi tratamente chimice adecvate ale apei. 12. Dacă glicolul este adăugat în sistemul hidraulic ca şi protecţie împotriva îngheţului, fiţi atenţi ca presiunea de aspiraţie să fie mai mică, prestaţiile unităţii vor fi inferioare iar căderile de presiune mai mari. Toate sistemele de protecţie ale unităţii, precum antigelul şi protecţiile împotriva joasei presiuni vor trebui reglate din nou.

13. Înainte de a izola tuburile de apă controlaţi să nu existe pierderi.

Figura 7 - Conectarea tuburilor de apă la evaporator

4. Sondă de temperatură

Figura 8 - Conectarea tuburilor de apă pentru schimbătoarele de recuperare a căldurii

3. Sondă de temperatură

Tratarea apei Înainte de a pune în funcţiune unitatea, curăţaţi circuitul de apă. Murdăria, calcarul, resturile datorate corodării şi alte materiale care se pot acumula în interiorul schimbătorului de căldură reducând capacitatea de schimb termic a acestuia. Poate duce şi la reducerea presiunii, reducând fluxul de apă. Tratamentul adecvat al apei poate reduce riscul de coroziune, eroziune şi formare a calcarului etc. Tratamentul adecvat al apei trebuie stabilit local, în funcţie de tipul sistemului şi caracteristicilor apei. Producătorul nu este responsabil de eventuale daune sau defecte ale aparatului datorate lipsei sau tratamentului neadecvat al apei Tabel 1 - Limite acceptabile ale calităţii apei pH (25°C) 6,88,0

Duritate totală (mg CaCO

Conductivitate electrică mS/cm (25°C)

Ioni de sulfură (mg S

Protecţie anti-îngheţ a schimbătoarelor de recuperare şi a evaporatorului Toate evaporatoarele sunt dotate cu o rezistenţă electrică controlată din punct de vedere termostatic, care furnizează o protecţie împotriva îngheţului la temperaturi minime de –25°C. Totuşi, pot fi utilizate alte metode împotriva îngheţului, cu excepţia situaţiei în care schimbătoarele de căldură sunt complet goale şi curăţate cu soluţie de antigel. În momentul proiectării sistemului, sunt considerate două sau mai multe metode de protecţie, descrise mai jos: Recircularea continuă a fluxului de apă în interiorul tuburilor şi schimbătoarelor Adăugarea unei cantităţi adecvate de glicol în circuitul de apă. Izolarea termică şi încălzirea suplimentară a tuburilor expuse Golirea şi curăţarea schimbătorului de căldură în timpul anotimpurilor reci. Este de datoria instalatorului şi/sau personalului responsabil cu întreţinerea locală, să facă în aşa fel încât să fie utilizate metodele împotriva îngheţului. Asiguraţi-vă că sunt efectuate operaţiile de întreţinere adecvate privind protecţia împotriva îngheţului. Nerespectarea indicaţiilor duce la defecte ale unităţii. Daunele provocate de îngheţ nu sunt acoperite de garanţie. Instalare indicator de debit Pentru a garanta un flux de apă suficient în tot evaporatorul, este necesar să instalaţi un indicator de debit în circuitul hidraulic care poate fi aşezat pe tuburile de apă la intrare şi la ieşire. Scopul indicatorului de debit este de a opri unitatea în cazul în care este întrerupt debitul de apă, evitând congelarea evaporatorului. Producătorul oferă, ca şi opţional, un indicator de debit adecvat. Acest indicator este de tip paletă şi este adecvat pentru aplicaţii continue în exterior (IP67) cu diametrul tuburilor de la 1” la 6”. Indicatorul de debit este dotat cu un contact curat care trebuie conectat electric la terminalele indicate în schema electrică. Indicatorul de debit trebuie calibrat astfel încât să intervină când fluxul de apă al evaporatorului coboară sub 50% din capacitatea nominală. Recuperarea căldurii Dacă de doreşte, unităţile pot fi dotate cu sistem de recuperare al căldurii. Acest sistem este aplicat cu un schimbător de căldură răcit cu apă aflat pe tubul de evacuare al compresorului şi un dispozitiv de gestiune al presiunii de condensare. Pentru a garanta funcţionarea compresorului în interiorul protecţiei sale, unitatea de recuperare al valorii nu poate funcţiona cu temperatura apei sub 28°C. Proiectantul instalaţiei şi instalatorul aparatului chiller au responsabilitatea de a garanta respectul acestei valori (ex. folosind o valvă bypass de recirculare) Instalaţia electrică Informaţii generale Toate conexiunile electrice ale unităţii trebuie efectuate în conformitate cu legile şi normele în vigoare. Toate activităţile de instalare, gestionare şi întreţinere trebuie efectuate de către personal calificat. Consultaţi schema electrică specifică a unităţii cumpărate. Dacă schema electrică nu se află împreună cu unitatea sau a fost pierdută, contactaţi reprezentantul producătorului care vă va trimite o copie. În caz de diferenţe între schema electrică şi tabloul/cablurile electrice, contactaţi reprezentantul producătorului. Folosiţi doar conductori din cupru altfel se poate produce supraîncălzirea şi coroziunea punctelor de legătură cu riscul de a produce defecţiuni la unitate. Pentru a evita interferenţele, toate cablurile de comandă trebuie legate separat de cele electrice. Pentru aceasta utilizaţi pasaje electrice diferite. Trebuie acordată o atenţie specială executării conexiunilor electrice la cutia de distribuţie; dacă aceasta nu este etanşată corespunzător, intrările pentru cabluri pot permite intrarea apei în cutia de distribuţie, deteriorând echipamentul din interior. Înainte de a efectua lucrările de instalare şi branşare, unitatea trebuie deconectată şi securizată. Deoarece această unitate conţine invertoare, circuitul intermediar al capacitoarelor rămâne încărcat cu tensiune mare pe o perioadă scurtă, după decuplare. Nu operaţi unitatea înainte să fi trecut 5 minute de la decuplarea ei. Această unitate include sarcini non-liniare, cum ar fi invertoarele, care prezintă o scurgere naturală de curent în sol. Dacă se instalează un detector de scurgeri electrice în sol, în amontele unităţii, trebuie utilizat un dispozitiv tip B cu un prag minim de 300 mA. Acest produs respectă standardele CEM pentru mediile industriale. Prin urmare nu trebuie utilizat în zone rezidenţiale, ex. instalaţii în care produsul este conectat la un sistem public de distribuţie cu tensiune scăzută. În cazul în care acest produs trebuie conectat la un sistem public de distribuţie cu tensiune scăzută, trebuie luate măsuri suplimentare, pentru a evita interferenţa cu alte echipamente sensibile. Funcţionare Responsabilităţile operatorului Este esenţial ca operatorul să aibă o pregătire profesională adecvată şi să cunoască bine sistemul înainte de a folosi unitatea. Înafară de lectura acestui manual, operatorul trebuie să studieze manualul operativ al microprocesorului şi schema electrică, pentru a înţelege secvenţele de pornire, funcţionarea şi secvenţele de oprire, precum şi funcţionarea dispozitivelor de siguranţă. În timpul fazei de pornire iniţiale a unităţii, un tehnician autorizat de către producător este la dispoziţia cumpărătorului pentru a răspunde oricăror întrebări şi a vă oferi instrucţiuni corecte privind modul de funcţionare. Operatorul trebuie să aibă o înregistrarea a datelor operative pentru fiecare unitate instalată. O altă înregistrare trebuie păstrată şi pentru activităţile periodice de întreţinere şi asistenţă. Dacă operatorul observă condiţii de funcţionare anormale sau neobişnuite, trebuie să consulte serviciul tehnic autorizat de către producător. Întreţinere de rutină Activităţile minime de întreţinere sunt enumerate în tabelul 2. Capacitoarele electrolitice ale invertorului Invertoarele cu compresor conţin capacitoare electrolitice care au fost proiectate să dureze minim 15 ani, în condiţii normale. Condiţiile dificile pot reduce durata reală de viaţă a capacitoarelor. Chiller-ul calculează durata reziduală de viaţă a capacitoarelor pe baza operării reale. Când durata reziduală de viaţă scade sub un anumit prag, controlerul emite un avertisment. În acest caz, se recomandă înlocuirea capacitoarelor. Această operaţiune trebuie făcută de tehnicieni calificaţi. Înlocuirea trebuie făcută conform următoarei proceduri: Decuplaţi alimentarea chiller-ului Aşteptaţi 5 minute înainte de a deschide carcasa invertorului Verificaţi dacă tensiunea reziduală DC, pe conexiunea DC, este zero. Deschideţi carcasa invertorului şi înlocuiţi capacitoarele vechi cu unele noi. Resetaţi controlerul chiller-ului din meniul de întreţinere. Acest lucru îi va permite controlerului să recalculeze noua durată de viaţă estimată a capacitoarelor. Recondiţionarea capacitoarelor după o perioadă lungă de inactivitate Capacitoarele electrolitice îşi pot pierde parţial caracteristicile originale dacă nu sunt pornite timp de peste un an. Dacă chiller-ul a fost oprit pe o perioadă mai îndelungată, este necesară următoarea procedură de „recondiţionare“: Porniţi invertorul Menţineţi-l pornit, fără a porni compresorul, timp de cel puţin 30 de minute După 30 de minute, compresorul poate fi pornit Pornirea la temperatura scăzută a mediului ambiant Invertoarele includ controlul temperaturii, care le permite să reziste la temperaturi de sub -20°C. Însă, acestea nu trebuie pornite la temperaturi sub 0°C, decât dacă se execută următoarea procedură: Deschideţi cutia de distribuţie (doar tehnicienii calificaţi trebuie să execute această operaţiune) Deschideţi siguranţele fuzibile ale compresorului (trăgând de suporturile acestora) sau ruptoarele compresorului Porniţi chiller-ul Menţineţi chiller-ul pornit timp de cel puţin 1 oră (acest lucru permite radiatoarelor invertorului să îl încălzească). Închideţi suporturile siguranţelorD-EIMAC00908-16EU - 210/250 Închideţi cutia de distribuţie Service şi garanţie limitată Toate unităţile sunt testate în fabrică şi garantate 12 luni de la prima punere în funcţiune sau 18 luni de la furnizare. Aceste unităţi au fost construite respectând cele mai înalte standarde calitative, garantând ani de funcţionare fără defecţiuni. Totuşi, este important să asiguraţi o întreţinere periodică adecvată conform procedurilor din acest manual şi bunelor practici de întreţinere a maşinilor. Este indicat să semnaţi un contract de întreţinere cu un serviciu autorizat de către producător pentru a garanta o funcţionare eficientă fără probleme, datorită experienţei şi competenţei personalului nostru. Trebuie luat în considerare faptul că unitatea are nevoie de întreţinere şi în timpul perioadei de garanţie. Trebuie ţinut cont de faptul că folosirea neadecvată a unităţii, de exemplu peste limitele sale operative, sau lipsa activităţilor de întreţinere aşa cum este indicat în prezentul manual, duce la anularea garanţiei. Respectaţi următoarele indicaţii mai ales pentru a respecta limitele garanţiei:

1. Unitatea nu poate funcţiona peste limitele specificate

2. Alimentarea cu energie electrică trebuie să fie între limitele de

tensiune, să fie lipsită de armonice sau schimbări neaşteptate de tensiune.

3. Alimentarea trifazată nu trebuie să prezinte dezechilibre între

faze mai mari de 3%. Unitatea trebuie să fie oprită până când problemele electrice nu au fost rezolvate.

4. Nu dezactivaţi şi nu anulaţi nici un dispozitiv de siguranţă, fie

el mecanic, electric sau electronic.

5. Apa folosită pentru umplerea circuitului hidraulic trebuie să fie

curată şi tratată în mod adecvat. Filtrul mecanic trebuie să fie instalat în locul cel mai apropiat al intrării evaporatorului.

6. Dacă nu există un acord specific în momentul comenzii,

debitul de apă al evaporatorului nu trebuie să depăşească niciodată 120% şi nu trebuie să fie sub 80% din debitul nominal. Controale periodice obligatorii şi pornirea aplicaţiilor sub presiune Unităţile sunt incluse în categoria IV a clasificării stabilite de Directiva Europeană PED 2014/68/UE. Pentru aparatele chiller incluse în această categorie, unele norme locale cer inspecţia periodică de către o agenţie autorizată. Verificaţi cerinţele în vigoare la locul instalării. Tabel 2 - Program de întreţinere de rutină

Inspecţia vizivă a unităţii pentru a observa eventuale daune şi / sau defecte

Verificarea integrităţii izolaţiei termice

Curăţarea şi vopsirea atunci când este necesar

Controlul modului de funcţionare al indicatorului de debit

Instalaţia electrică:

Verificarea uzurii contorului - înlocuiţi dacă este necesar

Verificarea fixării terminalelor electrice - strângeţi dacă este necesar

Curăţarea interiorului tabloului electric

Inspecţia vizuală a componentelor pentru eventuale semne de supraîncălzire

Verificarea modului de funcţionare a compresorului şi a încălzitorului de ulei

Măsurarea izolaţiei motorului compresorului cu ajutorul unui dispozitiv Megger

Curăţarea filtrelor de admisie a aerului de pe panoul electric

Verificarea operării tuturor ventilatoarelor de aerisire de pe panoul electric

Verificarea operării supapei de răcire şi a încălzitorului invertorului

Verificarea stării capacitoarelor din invertor (semne de daune, scurgeri etc.)

Circuitul de răcire:

Controlul existenţei unor pierderi de agent de răcire

Verificarea debitului agentului de răcire prin geamul de inspecţie vizuală a lichidului - geamul de inspecţie trebuie să fie plin

Verificarea scăderii presiunii filtrului de uscare

Verificarea scăderii presiunii filtrului de ulei (Nota 5)

Analiza vibraţiilor compresorului

Analiza acidităţii compresorului (7)

Secţiunea condensatorului:

Curăţarea componentelor condensatorului (Nota 4)

Verificarea fixării corecte a ventilatoarelor

Verificarea plăcilor condensatorului - îndepărtaţi dacă este necesar

1. Activităţile lunare le includ pe cele săptămânale.

2. Activităţile anuale (sau de început de anotimp) le includ pe cele săptămânale şi lunare.

3. Valorile operative ale unităţii pot fi citite zilnic respectând standardele de observaţie.

4. În medii cu concentraţie mare de particule transportate pe cale aerului, poate fi necesară curăţarea mai des a condensatorului.

5. Înlocuiţi filtrul de ulei când scăderea presiunii ajunge la 2.0 bari.

6. Controlaţi prezenţa metalelor dizolvate.

7. TAN (Număr total de acizi) : 0,10: Nici o acţiune

Între 0,10 şi 0,19: Înlocuiţi filtrele antiacid şi controlaţi din nou după 1000 de ore de funcţionare. Continuaţi să înlocuiţi filtrele până când TAN scade sub 0,10. 0,19: Înlocuiţi uleiul, filtrul de ulei şi dezhidratorul de ulei. Verificaţi la intervale regulateD-EIMAC00908-16EU - 211/250

Informaţii importante privind aparatul de răcire în folosinţă Acest produs conţine gaze de seră fluorurate. Nu eliberaţi gazul în atmosferă. Tip agent de răcire: R134a Valoare GWP(1): 1430 (1)GWP = Potenţial de Incălzire Globală Cantitatea de agent de răcire necesară pentru funcţionarea standard este indicată pe tăbliţa de identificare a unităţii. Cantitatea de agent de răcire efectivă încărcată în unitate este indicată pe traversa argintie din interiorul tabloului electric. În baza legislaţiei europene şi locale în vigoare, pot fi necesare inspecţii periodice pentru a identifica eventuale pierderi de agent de răcire. Instrucţiuni pentru încărcarea unităţilor în fabrică şi la locaţie (Informaţii importante privind agentul de răcire utilizat) Sistemul de răcire va fi încărcat cu gaze cu efect de seră fluorurate. Nu eliberaţi gazul în atmosferă. 1 Completaţi cu cerneală indelebilă eticheta de încărcare cu agent de răcire furnizată împreună cu produsul, conform instrucţiunilor: - încărcarea cu agent de răcire a fiecărui circuit (1; 2; 3) - încărcarea totală cu agent de răcire (1 + 2 + 3) - calculaţi emisiile de gaz cu efect de seră utilizând următoarea formulă: Valoarea GWP a agentului de răcire x Încărcarea totală cu agent de răcire (în kg) / 1000

a Conţine gaze fluorurate cu efect de seră. b Număr circuit c Încărcare în fabrică d Încărcare la locaţie e Încărcare cu agent de răcire pentru fiecare circuit (în conformitate cu numărul de circuite) f Încărcare totală cu agent de răcire g Încărcare totală cu agent de răcire (Fabrică + Locaţie) h Emisie de gaze cu efect de seră a cantităţii totale de agent de răcire încărcate exprimată ca echivalent al tone de CO2 m Tip agent de răcire n GWP = Potenţial de încălzire globală p Număr de serie al unităţii 2 Eticheta completată trebuie lipită în interiorul panoului electric. În baza legislaţiei europene şi locale în vigoare, pot fi necesare inspecţii periodice pentru a identifica eventuale pierderi de agent de răcire. Adresaţi-vă agentului local pentru mai multe informaţii.D-EIMAC00908-16EU - 212/250 ANUNŢ În Europa, emisia de gaze cu efect de seră a cantităţii totale de agent de răcire încărcată în sistem (exprimată ca echivalent al tone de CO

) este utilizată pentru a determina intervalele de întreţinere. Urmaţi legislaţia aplicabilă. Formulă pentru calcularea emisiilor de gaze cu efect de seră: Valoarea GWP a agentului de răcire x Încărcarea totală cu agent de răcire (în kg) / 1000 Utilizaţi valoarea GWP menţionată pe eticheta gazelor cu efect de seră. Această valoare GWP se bazează pe al 4-lea raport de evaluare IPCC. Valoarea GWP menţionată în manual ar putea fi depăşită (de ex. bazată pe al 3-lea raport de evaluare IPCC)

Adresaţi-vă agentului local pentru mai multe informaţii. Eliminare Unitatea este compusă din elemente metalice, plastice şi electronice. Toate aceste părţi trebuie eliminate în baza normelor locale în vigoare. Bateriile cu plumb trebuie adunate şi trimise centrelor de colectare a deşeurilor. Unleiul trebuie adunat şi trimis centrelor de colectare a deşeurilo.

Acest manual reprezintă un suport tehnic şi nu constituie o ofertă cu caracter obligatoriu. Conţinutul nu poate fi garantat explicit sau implicit ca şi complet, precis sau de încredere. Toate datele şi indicaţiile cuprinse pot fi modificate fără preaviz. Datele comunicate în momentul comenzii vor fi considerate definitive. Producătorul nu îşi asumă responsabilitatea pentru eventuale daune directe sau indirecte, în sensul larg al termenului, derivate sau legate de utilizarea şi/sau interpretarea acestui manual. Ne rezervăm dreptul de a aduce modificări ale designului şi construcţiei, oricând, fără preaviz, prin urmare poza de pe copertă nu are efecte juridice.D-EIMAC00908-16EU - 213/250
