MODE D'EMPLOI EWAD645TZPS DAIKIN

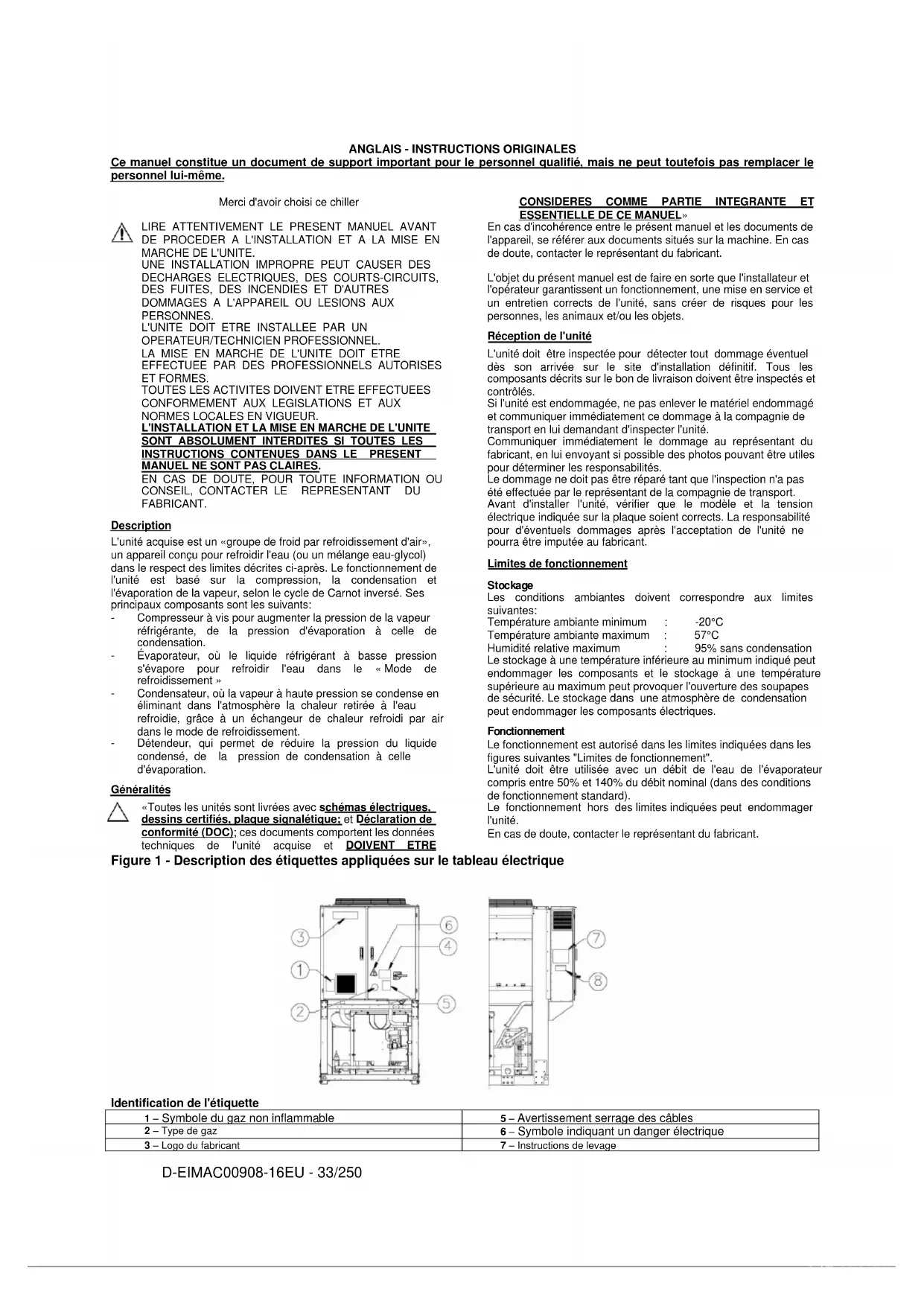

Ce manuel constitue un document de support important pour le personnel qualifié, mais ne peut toutefois pas remplacer le personnel lui-même. Merci d'avoir choisi ce chiller

FABRICANT. Description L'unité acquise est un «groupe de froid par refroidissement d'air», un appareil conçu pour refroidir l'eau (ou un mélange eau-glycol) dans le respect des limites décrites ci-après. Le fonctionnement de l'unité est basé sur la compression, la condensation et l'évaporation de la vapeur, selon le cycle de Carnot inversé. Ses principaux composants sont les suivants: - Compresseur à vis pour augmenter la pression de la vapeur réfrigérante, de la pression d'évaporation à celle de condensation. - Évaporateur, où le liquide réfrigérant à basse pression s'évapore pour refroidir l'eau dans le « Mode de refroidissement » - Condensateur, où la vapeur à haute pression se condense en éliminant dans l'atmosphère la chaleur retirée à l'eau refroidie, grâce à un échangeur de chaleur refroidi par air dans le mode de refroidissement. - Détendeur, qui permet de réduire la pression du liquide condensé, de la pression de condensation à celle d'évaporation. Généralités «Toutes les unités sont livrées avec schémas électriques, dessins certifiés, plaque signalétique; et Déclaration de conformité (DOC); ces documents comportent les données techniques de l'unité acquise et DOIVENT ETRE

En cas d'incohérence entre le présent manuel et les documents de l'appareil, se référer aux documents situés sur la machine. En cas de doute, contacter le représentant du fabricant. L'objet du présent manuel est de faire en sorte que l'installateur et l'opérateur garantissent un fonctionnement, une mise en service et un entretien corrects de l'unité, sans créer de risques pour les personnes, les animaux et/ou les objets. Réception de l'unité L'unité doit être inspectée pour détecter tout dommage éventuel dès son arrivée sur le site d'installation définitif. Tous les composants décrits sur le bon de livraison doivent être inspectés et contrôlés. Si l'unité est endommagée, ne pas enlever le matériel endommagé et communiquer immédiatement ce dommage à la compagnie de transport en lui demandant d'inspecter l'unité. Communiquer immédiatement le dommage au représentant du fabricant, en lui envoyant si possible des photos pouvant être utiles pour déterminer les responsabilités. Le dommage ne doit pas être réparé tant que l'inspection n'a pas été effectuée par le représentant de la compagnie de transport. Avant d'installer l'unité, vérifier que le modèle et la tension électrique indiquée sur la plaque soient corrects. La responsabilité pour d'éventuels dommages après l'acceptation de l'unité ne pourra être imputée au fabricant. Limites de fonctionnement Stockage Les conditions ambiantes doivent correspondre aux limites suivantes: Température ambiante minimum : -20°C Température ambiante maximum : 57°C Humidité relative maximum : 95% sans condensation Le stockage à une température inférieure au minimum indiqué peut endommager les composants et le stockage à une température supérieure au maximum peut provoquer l'ouverture des soupapes de sécurité. Le stockage dans une atmosphère de condensation peut endommager les composants électriques. Fonctionnement Le fonctionnement est autorisé dans les limites indiquées dans les figures suivantes "Limites de fonctionnement". L'unité doit être utilisée avec un débit de l'eau de l'évaporateur compris entre 50% et 140% du débit nominal (dans des conditions de fonctionnement standard). Le fonctionnement hors des limites indiquées peut endommager l'unité. En cas de doute, contacter le représentant du fabricant. Figure 1 - Description des étiquettes appliquées sur le tableau électrique

Identification de l'étiquette 1 – Symbole du gaz non inflammable 5 – Avertissement serrage des câbles 2 – Type de gaz 6 – Symbole indiquant un danger électrique 3 – Logo du fabricant 7 – Instructions de levageD-EIMAC00908-16EU - 34/250

4 – Avertissement tension dangereuse 8 – Données de la plaque signalétique de l'unité

Identification de l'étiquette

Figure 2 - Limites de fonctionnement – Rendement standard

1 – Symbole du gaz non inflammable 5 – Avertissement serrage des câbles 2 – Type de gaz 6 – Avertissement tension dangereuse 3 – Données de la plaque signalétique de l'unité 7 – Symbole indiquant un danger électrique 4 – Logo du fabricant 8 – Instructions de levage Température ambiante sortant de l'évap. (°C) Température ambiante (°C) Réglage de la vitesse du ventilateur ou Speedtroll nécessaire (en dessous de -10°C Amb.) Dans cette zone, le groupe de froid peut fonctionner avec charge partielle Fonctionnement avec glycol (temp. d'eau sortant de l'évap inférieure à

Figure 3 - Limites de fonctionnement – Haut rendement

Figure 4 - Limites de fonctionnement – Rendement supérieur

Température ambiante sortant de l'évap. (°C) Température ambiante (°C) Dans cette zone, le groupe de froid peut fonctionner avec charge partielle Fonctionnement avec glycol (temp. d'eau sortant de l'évap inférieure à 4°C) Température ambiante sortant de l'évap. (°C) Température ambiante (°C) Fonctionnement avec glycol(temp.d'eau sortant de l'évap inférieure à 4°C) Dans cette zone, le groupe de froid peut fonctionner avec charge partielleD-EIMAC00908-16EU - 36/250

Sécurité L'unité doit être solidement ancrée au sol. Respecter impérativement les instructions suivantes: L'unité peut être soulevée uniquement en utilisant les points prévus à cet effet signalés en jaune et fixés à sa base. Il est interdit d'accéder aux composants électriques sans avoir préalablement ouvert l'interrupteur principal de l'unité et désactivé l'alimentation électrique. Il est interdit d'accéder aux composants électriques sans utiliser de plate-forme isolante. Ne pas accéder aux composants électriques en présence d'eau et/ou d'humidité. Les bords tranchants et la surface de la section du condensateur peuvent provoquer des lésions. Éviter le contact direct et utiliser les dispositifs de protection appropriés. Débrancher l'alimentation électrique en ouvrant l'interrupteur principal avant d'effectuer des opération de maintenance sur les ventilateurs de refroidissement et/ou sur les compresseurs. Le non respect de cette règle peut engendrer de graves lésions personnelles. Ne pas introduire d'objets solides dans les tuyaux de l'eau pendant que l'unité est connectée au système. Un filtre mécanique doit être installé sur le tuyau de l'eau connecté à l'entrée de l'échangeur de chaleur. L'unité est munie de soupapes de sécurité installées sur les côtés de haute et basse pression du circuit du réfrigérant. Il est absolument interdit d'enlever toutes les protections des parties mobile. En cas d'arrêt soudain de l'unité, suivre les instructions indiquées sur le manuel d’instructions du tableau de commande qui fait partie de la documentation présente sur la machine livrée à l'utilisateur final. Il est vivement conseillé d'effectuer les opérations d'installation et d'entretien avec d'autres personnes. En cas de lésion accidentelle ou de problèmes, se comporter de la manière suivante: - Garder son calme - Appuyer sur le bouton d'alarme, s'il est présent sur le lieu d'installation. - Mettre la personne blessée dans un endroit chaud, loin de l'unité, et la placer en position de repos - Contacter immédiatement le personnel d'urgence présent dans le bâtiment ou un service de premier secours. - Attendre l'arrivée des opérateurs de secours sans laisser le blessé seul - Fournir toutes les informations nécessaires aux opérateurs des premiers secours Éviter d'installer le chiller dans des zones qui pourraient être dangereuses lors des opérations d'entretien, telles que des plates-formes sans garde-corps ou guides ou dans des zones non conformes au espaces techniques à respecter autour du chiller. Bruit L'unité génère du bruit, principalement en raison de la rotation des compresseurs et des ventilateurs. Le niveau de bruit correspondant à chaque modèle est indiqué dans la documentation de vente. Si l'unité est installée, utilisée et entretenue correctement, le niveau d'émission sonore ne requiert l’emploi d’aucun dispositif de protection spécial pour travailler de manière continue à proximité de celle-ci. Si l'installation implique des conditions sonores particulières, il peut être nécessaire d'installer des dispositifs supplémentaires d'atténuation du bruit. Manutention et levage Éviter de heurter et/ou de secouer l'unité lors du chargement/déchargement du véhicule de transport et lors de la manutention. Pousser ou tirer l'unité exclusivement à partir du châssis de la base. Fixer l'unité à l'intérieur du véhicule de transport pour éviter qu'elle se déplace et provoque des dommages. Faire en sorte qu0aucune partie de l'unité ne chute lors du transport et ou du chargement/déchargement. Toutes les unités de la série sont munies de points de levage signalés en jaune. Seuls ces points peuvent être utilisés pour soulever l'unité, comme indiqué sur la figure. Utiliser les barres d'espacement pour éviter d'endommager le banc de condensation. Placer ces barres au-dessus des grilles de ventilateur à une distance d'au moins 2,5 mètres.

Les câbles de levage et les barres d'espacement doivent être suffisamment résistants pour soutenir l'unité en toute sécurité. Vérifier le poids de l'unité sur sa plaque signalétique. L'unité doit être soulevée avec une attention et un soin extrêmes, en suivant les instructions de levage indiquées sur l'étiquette. Soulever l'unité très lentement, en la tenant parfaitement horizontale. Positionnement et assemblage Toutes les unités sont conçues pour les applications extérieures, sur des balcons ou au sol, à condition que la zone d'installation soit privée d'obstacles susceptibles de réduire le flux d'air vers les batteries à condensation. L'unité doit être installée sur des fondations solides et parfaitement nivelées. Si l'unité est installé sur un balcon ou un toit, il peut être nécessaire d'utiliser des longerons pour distribuer le poids.D-EIMAC00908-16EU - 37/250

Figure 5 - Levage de l'unité 1 Compresseur – Bobines en «V» Version 4-5 ventilateurs

Version 6-14 ventilateurs (Le dessin montre uniquement la version à 6 ventilateurs. Pour la version 6-8- 10-12-14 ventilateurs, le mode de soulèvement est le même)D-EIMAC00908-16EU - 38/250

Pour l'installation au sol, il convient de prévoir une base résistante en ciment, d'une épaisseur minimum de 250 mm et d'une largeur supérieure à celle de l'unité, capable de supporter le poids de cette dernière. Cette base doit être en mesure de supporter le poids de l'unité. Si l'unité est installée dans des lieux facilement accessibles pour les personnes ou les animaux, il est conseillé d'installer des grilles de protection pour les sections du condensateur et du compresseur. Pour garantir les meilleures performances sur le lieu d'installation, suivre les précautions et instructions suivantes: Éviter la recirculation du flux d'air. S'assurer de l'absence d'obstacles empêchant le flux correct de l'air. S'assurer que les fondations prévues sont résistantes et solides afin de réduire le bruit et les vibrations. Éviter d'installer l'unité dans des environnements particulièrement poussiéreux, afin de réduire la contamination des batteries à condensation par la saleté. L'eau présente dans le système doit être particulièrement propre et toutes les traces d'huile et de rouille doivent être éliminées. Un filtre mécanique de l'eau doit être installé sur le tuyau d'entrée de l'unité. Espaces techniques minimum Il est fondamental de respecter les distances minimum sur toutes les unités afin de garantir une ventilation optimale des batteries à condensation. Lors du choix de l'emplacement de l'unité et pour garantir un flux de l'air approprié, prendre en compte les facteurs suivants: Éviter la recirculation d'air chaud Éviter une alimentation d'air insuffisante vers le condensateur refroidi par air. Ces deux conditions peuvent causer une augmentation de la pression de condensation qui implique une diminution du rendement énergétique et de la capacité réfrigérante. Chaque côté de l'unité doit être accessible pour l'exécution des opérations d'entretien après l'installation. La figure 3 montre l'espace minimum requis. L'évacuation verticale de l'air ne doit pas être obstruée. Si l'unité est entourée de murs ou d'obstacles de la même hauteur qu'elle, elle doit être installée à une distance minimum de 2.500 mm. Si ces obstacles sont plus hauts, l'unité doit être installée à une distance d'au moins 3.000 mm. Si l'unité est installée sans respecter les distances minimum conseillées par rapport aux murs et aux obstacles verticaux, il peut se produire une combinaison de recirculation d'air chaud et/ou une alimentation insuffisante du condensateur refroidi par air, susceptible d'engendrer une réduction de la capacité et du rendement. Dans tous les cas, le microcompresseur permettra à l'unité de s'adapter aux nouvelles opérations de fonctionnement en fournissant la capacité disponible maximum dans des conditions déterminées, même si la distance latérale est inférieure à la distance conseillée, sauf si les conditions de fonctionnement compromettent la sécurité du personnel ou la fiabilité de l'unité. Si deux unités ou plus sont placées l'une à côté de l'autre, il est conseillé de respecter une distance d'au moins 3.600 mm entre les bancs du condensateur. Pour plus d'informations, consulter un représentant du fabricant. Protection sonore Lorsque les niveaux d'émissions sonore exigent un contrôle spécial, faire très attention en isolant l'unité de sa base, en appliquant des éléments anti-vibration (fournis en option) de manière appropriée. Les joints flexibles doivent également être installés sur les raccordements hydrauliques. Tuyaux de l'eau Les tuyaux doivent être conçus avec le moins possible de courbes et de changements verticaux de direction. De cette manière, les coûts d'installation sont considérablement réduits et les performances du système améliorées. Le système hydraulique doit avoir:

1. Dispositifs anti-vibration pour réduire la transmission des

vibrations aux structures.

2. Vannes d'isolement pour isoler l'unité du système

hydraulique lors des opérations de maintenance.

4. Le dispositif de purge de l'air manuelle ou automatique au

point le plus haut du système et dispositif de drainage au point le plus bas.

5. L'évaporateur et le dispositif de récupération de chaleur ne

doivent pas être placés au point le plus haut du système.

6. Un dispositif adapté, capable de maintenir le système

hydraulique sous pression (vase d'expansion, etc.)

7. Des Indicateurs de pression et de température de l'eau qui

aident l'opérateur lors des opérations de maintenance et d'entretien.D-EIMAC00908-16EU - 39/250

8. Un filtre ou un dispositif capable d'éliminer les particules du fluide. L'utilisation d'un filtre prolonge la vie de l'évaporateur et de la pompe en aidant le système hydraulique à se maintenir dans de meilleures conditions. 9. L'évaporateur possède une résistance électrique avec un thermostat qui garantit la protection contre le gel de l'eau à une température ambiante minimum de -25°C. Tous les autres tuyaux d'eau/dispositifs hydrauliques extérieurs à l'unité doivent être protégés contre le gel. 10. L'eau présente dans le dispositif de récupération de la chaleur doit être vidée lors de la saison hivernale, sauf si l'on ajoute un mélange d'éthylène glycol correctement dosé au circuit hydraulique. 11. En cas de remplacement de l'unité, tout le système hydraulique doit être vidé et nettoyé avant d'installer la nouvelle unité. Avant de mettre en marche la nouvelle unité, il est conseillé d'effectuer les tests habituels et les traitements chimiques appropriés de l'eau. 12. "Si du glycol est ajouté comme antigel au système hydraulique, faire attention à ce que la pression d'aspiration soit plus basse; en effet, les performances de l’unité seront inférieures et les chutes de pression plus importantes. " Tous les systèmes de protection de l'unité tels que l'antigel et la protection de basse pression devront de nouveau être réglés.

13. Avant d'isoler les tuyaux de l'eau, s'assurer de l'absence de fuites.

Figure 7 - Raccordement des tuyaux de l'eau pour l'évaporateur

2. Connecteur flexible

4. Sonde de température

5. Vanne d'isolement

Figure 8 - Raccordement des tuyaux d'eau pour les échangeurs de récupération de chaleur

2. Connecteur flexible

3. Sonde de température

4. Vanne d'isolement

Traitement de l'eau Avant de mettre l'unité en marche, nettoyer le circuit de l'eau. La saleté, le calcaire, les résidus de corrosion et d'autres éléments sont susceptibles de s'accumuler dans l'échangeur de chaleur, réduisant sa capacité d'échange thermique. Ceci peut également augmenter la chute de pression, en réduisant le flux de l'eau. Un traitement approprié de l'eau peut donc réduire le risque de corrosion, d'érosion, de formation de calcaire, etc. Le traitement de l'eau le plus approprié doit être déterminé localement, en fonction du type de système et des caractéristiques de l'eau. Le producteur n'est pas responsable des éventuels dommages ou dysfonctionnements de l'appareil causés par l'absence ou la nature inappropriée du traitement de l'eau. Table 2 - Limites acceptables de la qualité de l'eau pH (25°C) 6,88,0

Conductivité électrique S/cm (25°C)

Protection antigel des échangeurs de récupération et de l'évaporateur Tous les évaporateurs sont dotés d'une résistance électrique contrôlée par un dispositif thermostatique qui fournit une protection antigel appropriée à des températures minimum de -25°C. Toutefois, si les échangeurs de chaleur ne sont pas complètement vides et nettoyés avec une solution antigel, ils peuvent également être utilisés avec des méthodes supplémentaires de protection contre le gel. Lors de la conception du système dans son ensemble, les deux méthodes de protection décrites ci-dessous sont considérées: Circulation continue du flux de l'eau à l'intérieur des tuyaux et des échangeurs Ajout d'un quantité appropriée de glycol dans le circuit de l'eau. Isolement thermique et chauffage supplémentaire des tuyaux exposés Vidage et nettoyage de l'échangeur de chaleur lors de la saison hivernale L'installateur et/ou le personnel d'entretien local sont responsable de l'utilisation de ces méthodes antigel. S'assurer de l'exécution des opérations d'entretien appropriées de la protection antigel. Le non respect des instructions susmentionnées peut causer des dommage de l'unité. Les dommage causés par le gel ne sont pas couverts par la garantie. Installation du fluxostat Pour garantir un flux d'eau suffisant dans tout l'évaporateur, il est essentiel d'installer un fluxostat dans le circuit hydraulique, en le plaçant sur les tuyaux d'entrée ou de sortie de l'eau. Le fluxostat a pour fonction d'arrêter l'unité en cas d'interruption du flux de l'eau, protégeant ainsi l'évaporateur du gel. Le fabricant propose, en potion, en fluxostat spécifiquement sélectionné. "Ce fluxostat à palette est adapté pour les applications impliquant une utilisation continue en extérieur (IP67) avec des tuyaux de diamètres compris entre 1"" et 6""." Le fluxostat est muni d'un contact libre qui doit être branché électriquement aux bornes indiquées sur les schéma électrique. Le fluxostat doit être calibré de manière à intervenir quand le flux de l'eau de l'évaporateur descend en dessous de 50% du débit nominal. Récupération de chaleur Les unités peuvent également être munies d'un système de récupération de chaleur. Ce système est appliqué avec un échangeur de chaleur refroidi par eau situé sur le tuyau de vidange du compresseur et un dispositif spécifique de gestion de la pression de condensation. Pour garantir le fonctionnement du compresseur à l'intérieur de son enveloppe, les unités de récupération de chaleur ne peuvent fonctionner à une température de l'eau inférieure à 28°C. Le concepteur de l'installation et l'installateur du chiller sont responsables du respect de ces valeurs (en utilisant par exemple un vanne de recirculation de by-pass) Installation électrique Spécifications générales Tous les branchements électriques sur l'unité doivent être effectués conformément aux lois et aux normes en vigueur. Toutes les activité d'installation, de gestion et d'entretien doivent être effectuées par une personnel qualifié. Consulter le schéma électrique spécifique correspondant à l'unité acquise. Si le schéma électrique ne se trouve pas sur l'unité ou s'il a été égaré, contacter le représentant du fabricant qui vous en fera parvenir une copie. En cas d'incohérence entre le schéma électrique et le tableau/les câbles électriques, contacter le représentant du fabricant. Utiliser uniquement des conducteurs en cuivre, car tout autre type de conducteur pourrait provoquer une surchauffe ou la corrosion aux points de connexion, avec le risque d'endommager l'unité. Pour éviter les interférences, tous les câbles de commande doivent être connectés séparément des câbles électriques. Pour cela, utiliser des conduites différentes pour le passage des câbles électriques. Il convient d'être particulièrement attentif quand on réalise les câblages à la boîte de commutation ; si ceux-ci ne sont pas faits correctement, les entrées des câbles peuvent entrainer l'entrée d'eau dans la boîte de commutation ce qui peut endommager l'équipement qui se trouve à l'intérieur. Avant toute opération d'installation et de branchement, l'unité doit être éteinte et sécurisée. Etant donné que l'unité comprend des variateurs, le circuit intermédiaire des condensateurs reste sous haute tension pendant une brève période après que celle-ci a été éteinte. Après avoir éteint l'unité, attendre 5 minutes avant de l'utiliser. Cette unité comprend des charges non linéaires comme les variateurs qui ont un courant de fuite naturel à la terre. Si un détecteur de courant de fuite à la terre est installé en amont de l'unité, il est nécessaire d'utiliser un dispositif de type B avec un seuil minimum de 300 mA. Ce produit est conforme aux normes CEM pour les environnements industriels. Par conséquent, il est n'est pas prévu pour être utiliser dans des zones résidentielles, par ex. des installation où le produit est raccordé à un réseau de distribution public basse tension. Si ce produit doit être connecté à un réseau de distribution public basse tension, des mesures complémentaires spécifiques devront être prises pour éviter toute interférence avec un autre équipement sensible. Fonctionnement Responsabilité de l'opérateur Il est essentiel que l'opérateur reçoive une formation professionnelle et qu'il devienne familier du système avant d'utiliser l'unité. Outre la lecture du présent manuel, l'opérateur doit étudier la manuel d'utilisation du microprocesseur et le schéma électrique pour comprendre la séquence de démarrage, le fonctionnement, la séquence d'arrêt et le fonctionnement de tous les dispositifs de sécurité. Lors de la phase de mise en marche initiale de l'unité, un technicien autorisé par le fabricant est disponible pour répondre à toute demande et pour donner des instructions liées aux procédures de fonctionnement correctes. L'opérateur doit conserver un enregistrement des données de fonctionnement pour chaque unité installée. Un autre enregistrement doit également être conservé pour toutes les activités périodiques d'entretien et de maintenance. Si l'opérateur constate des conditions de fonctionnement anormales ou insolites, il doit consulter le service technique autorisé par le fabricant. Entretien de routine Les activités d'entretien minimum sont énumérées dans le Tableau 2. Condensateurs électrolytiques avec variateur Les variateurs de compresseurs comprennent des condensateurs électrolytiques qui ont été conçus pour durée au moins 15 ans avec une utilisation normale. Des conditions particulièrement difficiles peuvent réduire la durée vie réelle des condensateurs. Le groupe de froid calcule la durée de vie résiduelle du condensateur en se basant sur le fonctionnement réel. Quand la durée de vie résiduelle arrive en dessous d'un seuil établi, le contrôleur émet un avertissement. Dans ce cas, il est recommandé de remplacer les condensateurs. Cette opération doit être effectuée par des techniciens qualifiés. Le remplacement doit être effectué en respectant la procédure suivante : Mettre le groupe de froid hors tension Attendre 5 minutes avant d'ouvrir le boîtier du variateur Vérifier que la tension cc résiduelle dans le bus cc est zéro. Ouvrir le boîtier du variateur et remplacer les anciens condensateurs par les nouveaux. Réinitialiser le contrôleur du groupe de refroidissement par le biais du menu maintenance. Ceci permettra au contrôleur de recalculer la nouvelle vie estimée des condensateurs Réactivation d'un condensateur après une longue période d'inactivité Les condensateurs électrolytiques peuvent perdre leurs caractéristiques originales s'ils n'ont pas été mis sous tension depuis plus d'1 an. Si le groupe de froid a été éteint pendant une période prolongée, une procédure de "réactivation" comme ci- après, est nécessaire : Mettre le variateur sous tension Le laisser sous tension sans démarrer le compresseur pendant au moins 30 minutes. Après 30 minutes, il est possible de démarrer le compresseur.D-EIMAC00908-16EU - 42/250

Démarrage température ambiante basse Les variateurs comprennent un contrôle de la température qui permet de résister à des températures ambiantes descendant jusqu'à -20°C. Cependant, ils ne doivent pas être mis en route à des températures inférieures à 0°C sans avoir exécuté la procédure suivante : Ouvrir la boîte de commutation (seuls des techniciens formés peuvent effectuer cette opération) Ouvrir les fusibles du compresseur (en tirant les porte- fusibles) ou les disjoncteurs du compresseur Mettre le groupe de froid sous tension Laisser le groupe de froid sous tension pendant au moins 1 heure (cela permet aux réchauffeurs du variateur de réchauffer le variateur). Fermer les porte-fusibles. Fermer la boîte de commutation. Assistance et garantie limitée Toutes les unités sont testées en usine et garantie pendant 12 mois à partir de la première mise en marche ou 18 mois à partir de la date de livraison. Ces unités ont été développées et fabriquées conformément aux standards de qualités les plus élevés et garantissent des années de fonctionnement sans pannes. Il est toutefois important d'assurer un entretien approprié et périodique conformément à toutes les procédures indiquées dans le présent manuel et aux bonne pratiques d'entretien des machines. Il est vivement conseillé de passer un contrat d'entretien avec un service autorisé par le fabricant pour garantir un service efficace et sans problèmes, grâce à l'expérience et à la compétence de notre personnel. Il convient de noter que l'unité nécessite également un entretien pendant la période de garantie. L'utilisation impropre de l'unité, par exemple au-delà de ses limites de fonctionnement ou en absence d'un entretien approprié tel qu'il est décrit dans ce manuel, annule la garantie. Respecter les points suivants, et en particulier les limites de la garantie:

13. L'unité ne peut fonctionner hors des limites spécifiées

14. L'alimentation électrique doit correspondre aux limites de

tension indiquées et être privée d'harmoniques ou de changements brusques de tension.

15. L'alimentation triphasée ne doit pas présenté un déséquilibre

entre les phases supérieur à 3%. L'unité doit rester éteinte tant que le problème électrique n'a pas été résolu.

16. Ne désactiver ou annuler aucun dispositif de sécurité

mécanique, électrique ou électronique.

17. L'eau utilisée pour remplir le circuit hydraulique doit être

propre et traitée de manière appropriée. Un filtre mécanique doit être installé à l'endroit le proche de l'entrée de l'évaporateur.

18. Sauf spécification contraire lors de la commande, le débit de

l'eau de l'évaporateur ne doit jamais être supérieur à 120% ni inférieur à 80% de la capacité nominale. Contrôles périodiques obligatoires et démarrage d'applications sous pression Les unités appartiennent à la catégorie IV de la classification établie par la directive européenne 2014/68/UE. Pour les chillers appartenant à cette catégorie, certaines réglementations locales exigent qu'une inspection périodique soit effectuée par une agence autorisée. Vérifier les exigences en vigueur dans le lieu d'installation. Tableau 2 - Programme de maintenance de routine Liste des activités Toutes les semaines Tous les mois (Remarque 1) Tous les ans/A chaque saison (Remarque 2) Remarque générale:

Lecture des données de fonctionnement (Remarque 3)

Inspection visuelle de l'unité pour détecter d'éventuels dommages et/ou relâchements des mécanismes

Vérification de l'intégrité de l'isolement thermique

Nettoyage et peinture si nécessaire

Analyse de l'eau (6)

Contrôle du fonctionnement du fluxostat

Installation électrique:

Vérification de la séquence de contrôle

Vérification de l'usure du contacteur – le remplacer si nécessaire

Vérification du serrage correct de toutes les bornes électriques – serrer si nécessaire

Nettoyage à l'intérieur du tableau de commande électrique

Inspection visuelle des composants suite à d'éventuels signes de surchauffe

Vérification du fonctionnement du compresseur et du réchauffeur à huile

Mesure de l'isolement du moteur du compresseur en utilisant le mégohmètre

Nettoyage des filtres d'admission d'air du tableau électrique

Vérification du fonctionnement de tous les ventilateurs dans le tableau électrique

Vérification du fonctionnement de la vanne de refroidissement du variateur et du réchauffeur

Vérification de l'état des condensateurs dans le variateur (signes de dommages, fuites etc.)

Circuit de réfrigération:

Contrôle de la présence éventuelle de fuites de réfrigérant

Vérification du flux du réfrigérant à travers la fenêtre d'inspection visuelle du liquide – la fenêtre d'inspection doit être pleine

Vérification de la baisse de pression du filtre déshydrateur

Vérification de la baisse de pression du filtre à huile (Remarque 5)

Analyse des vibrations du compresseur

Analyse de l'acidité de l'huile du compresseur (7)

Section du condensateur:

Nettoyage des bancs du condensateur (Remarque 4)

Vérification du serrage correct des ventilateurs

Vérification des ailettes du banc du condensateur – les enlever si nécessaire

1. Les activités mensuelles comprennent toutes les activés hebdomadaires.

2. Les activités annuelles (ou effectuées en début de saison) comprennent toutes les activités hebdomadaires et mensuelles. 3. Les valeurs de fonctionnement de l'unité peuvent être lues quotidiennement en respectant des standards de surveillance élevés. 4. Dans les environnements présentant une concentration élevée de particules dans l'air, il peut être nécessaire de nettoyer le banc du condensateur plus fréquemment.

5. Remplacer le filtre à huile quand la chute de pression après avoir traversé le filtre est de 2.0 bar.

6. Contrôler la présence d'éventuels métaux dissouts.

7. TAN (Indice d'acide total) : 0,10 : aucune action

Entre 0,10 et 0,19: remplacer les filtres anti-acide et contrôler après 1000 heures de fonctionnement. Continuer à remplacer les filtres tant que le TAN n'est pas inférieur à 0,10.0,19 : Remplacer l'huile, le filtre à huile et le filtre déshydrateur Vérifier à intervalles réguliers.D-EIMAC00908-16EU - 43/250

Informations importantes relatives au réfrigérant utilisé Ce produit contient des gaz fluorés à effet de serre. Ne pas dissiper les gaz dans l'atmosphère. Type de réfrigérant : R134a Valeur PRG(1) : 1430 (1)PRG = Potentiel de Réchauffement Global La quantité de réfrigérant nécessaire à un fonctionnement normal est indiquée sur la plaque signalétique de l'unité. La quantité effective de réfrigérant chargée dans l'unité est indiquée sur une baguette argentée à l'intérieur du tableau électrique. Selon les dispositions de la législation européenne et locale, il peut être nécessaire d'effectuer des inspections périodiques pour mettre en évidence d'éventuelles fuites de réfrigérant.

Instructions pour unités chargées en usine ou sur place (Informations importantes concernant le réfrigérant utilisé) Le système réfrigérant sera chargé avec des gaz à effet de serre fluoré. Ne pas dissiper les gaz dans l'atmosphère. 1 Remplir, à l'encre indélébile, l'étiquette de la charge de réfrigérant fournie avec le produit en suivant les instructions suivantes : - la charge de réfrigérant pour chaque circuit (1; 2; 3) - la charge totale de réfrigérant (1 + 2 + 3) - calculer l'émission de gaz à effet de serre avec la formule suivante : Valeur PRG du réfrigérant x Charge totale de réfrigérant (en kg) / 1000

a Contient des gaz à effet de serre fluoré. b Nombre de circuits c Charge en usine d Charge sur place e Charge de réfrigérant pour chaque circuit (en fonction du nombre de circuits) f Charge totale de réfrigérant g Charge totale de réfrigérant (usine + sur place) h Emissions de gaz à effet de serre de la charge totale de réfrigérant exprimées en tonnes d'équivalent CO2 m Type de réfrigérant n PRG = Potentiel de réchauffement global p Numéro de série de l’unité 2 L'étiquette remplie doit être collée à l'intérieur de l'armoire électrique. Selon les dispositions de la législation européenne et locale, il peut être nécessaire d'effectuer des inspections périodiques pour mettre en évidence d'éventuelles fuites de réfrigérant. Veuillez contacter votre revendeur local pour plus d’informations..D-EIMAC00908-16EU - 44/250

REMARQUE En Europe, les émissions de gaz à effet de serre de la charge totale de réfrigérant dans le système (exprimées en tonnes d'équivalent CO

) sont utilisées pour calculer la fréquence des interventions de maintenance. Respecter les lois en vigueur. Formule pour calculer les émissions de gaz à effet de serre: Valeur PRG du réfrigérant x Charge totale de réfrigérant (en kg) / 1000 Utiliser la valeur de PRG mentionnées sur l'étiquette des gaz à effet de serre. Cette valeur de PRG se base sur le 4ème rapport d'évaluation du GIEC. La valeur PRG mentionnée dans le manuel peut ne pas être actualisée (par ex. basée sur le 3ème rapport d'évaluation du GIEC).

Contacter votre revendeur local pour plus d'informations. Élimination L'unité est réalisée avec des composants métalliques, plastiques et électroniques. Toutes ces parties doivent être éliminées conformément aux réglementations locales en vigueur en la matière. Les batteries au plomb doivent être collectées et envoyées à des centres spécifiques de collecte des déchets. L'huile doit être récolté et envoyé à des centres spécifiques de collectes des déchets.
