NÁVOD NA OBSLUHU EWAD645TZPS DAIKIN

/ l) Žádný Sulfátové iony (mg SO

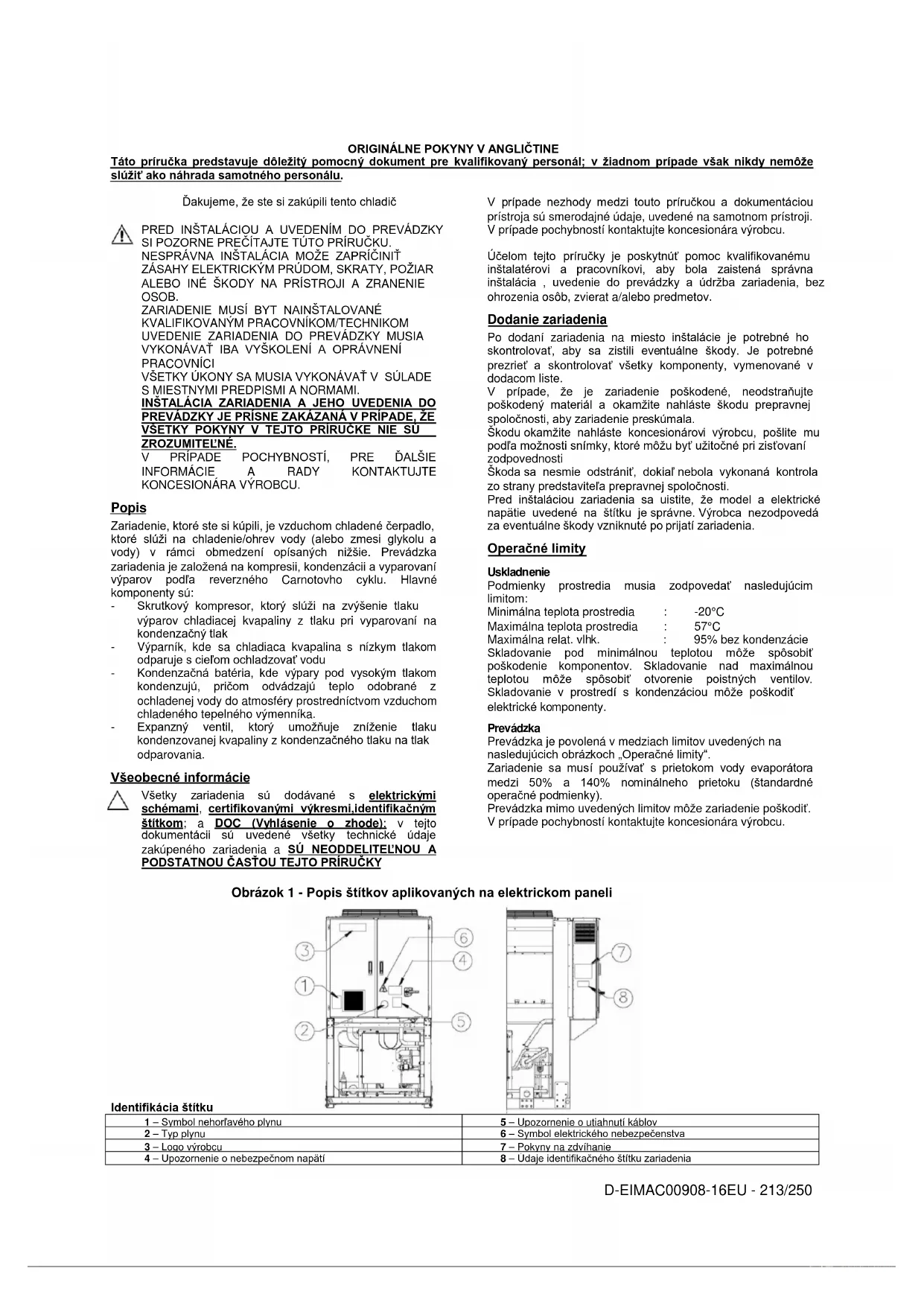

Táto príručka predstavuje dôležitý pomocný dokument pre kvalifikovaný personál; v žiadnom prípade však nikdy nemôže slúžiť ako náhrada samotného personálu. Ďakujeme, že ste si zakúpili tento chladič PRED INŠTALÁCIOU A UVEDENÍM DO PREVÁDZKY SI POZORNE PREČÍTAJTE TÚTO PRÍRUČKU. NESPRÁVNA INŠTALÁCIA MOŽE ZAPRÍČINIŤ ZÁSAHY ELEKTRICKÝM PRÚDOM, SKRATY, POŽIAR ALEBO INÉ ŠKODY NA PRÍSTROJI A ZRANENIE OSOB.

KONCESIONÁRA VÝROBCU. Popis Zariadenie, ktoré ste si kúpili, je vzduchom chladené čerpadlo, ktoré slúži na chladenie/ohrev vody (alebo zmesi glykolu a vody) v rámci obmedzení opísaných nižšie. Prevádzka zariadenia je založená na kompresii, kondenzácii a vyparovaní výparov podľa reverzného Carnotovho cyklu. Hlavné komponenty sú: - Skrutkový kompresor, ktorý slúži na zvýšenie tlaku výparov chladiacej kvapaliny z tlaku pri vyparovaní na kondenzačný tlak - Výparník, kde sa chladiaca kvapalina s nízkym tlakom odparuje s cieľom ochladzovať vodu - Kondenzačná batéria, kde výpary pod vysokým tlakom kondenzujú, pričom odvádzajú teplo odobrané z ochladenej vody do atmosféry prostredníctvom vzduchom chladeného tepelného výmenníka. - Expanzný ventil, ktorý umožňuje zníženie tlaku kondenzovanej kvapaliny z kondenzačného tlaku na tlak odparovania. Všeobecné informácie Všetky zariadenia sú dodávané s elektrickými schémami, certifikovanými výkresmi,identifikačným štítkom; a DOC (Vyhlásenie o zhode); v tejto dokumentácii sú uvedené všetky technické údaje zakúpeného zariadenia a SÚ NEODDELITEĽNOU A PODSTATNOU ČASŤOU TEJTO PRÍRUČKY V prípade nezhody medzi touto príručkou a dokumentáciou prístroja sú smerodajné údaje, uvedené na samotnom prístroji. V prípade pochybností kontaktujte koncesionára výrobcu. Účelom tejto príručky je poskytnúť pomoc kvalifikovanému inštalatérovi a pracovníkovi, aby bola zaistená správna inštalácia , uvedenie do prevádzky a údržba zariadenia, bez ohrozenia osôb, zvierat a/alebo predmetov. Dodanie zariadenia Po dodaní zariadenia na miesto inštalácie je potrebné ho skontrolovať, aby sa zistili eventuálne škody. Je potrebné prezrieť a skontrolovať všetky komponenty, vymenované v dodacom liste. V prípade, že je zariadenie poškodené, neodstraňujte poškodený materiál a okamžite nahláste škodu prepravnej spoločnosti, aby zariadenie preskúmala. Škodu okamžite nahláste koncesionárovi výrobcu, pošlite mu podľa možnosti snímky, ktoré môžu byť užitočné pri zisťovaní zodpovednosti Škoda sa nesmie odstrániť, dokiaľ nebola vykonaná kontrola zo strany predstaviteľa prepravnej spoločnosti. Pred inštaláciou zariadenia sa uistite, že model a elektrické napätie uvedené na štítku je správne. Výrobca nezodpovedá za eventuálne škody vzniknuté po prijatí zariadenia. Operačné limity Uskladnenie Podmienky prostredia musia zodpovedať nasledujúcim limitom: Minimálna teplota prostredia : -20°C Maximálna teplota prostredia : 57°C Maximálna relat. vlhk. : 95% bez kondenzácie Skladovanie pod minimálnou teplotou môže spôsobiť poškodenie komponentov. Skladovanie nad maximálnou teplotou môže spôsobiť otvorenie poistných ventilov. Skladovanie v prostredí s kondenzáciou môže poškodiť elektrické komponenty. Prevádzka Prevádzka je povolená v medziach limitov uvedených na nasledujúcich obrázkoch „Operačné limity“. Zariadenie sa musí používať s prietokom vody evaporátora medzi 50% a 140% nominálneho prietoku (štandardné operačné podmienky). Prevádzka mimo uvedených limitov môže zariadenie poškodiť. V prípade pochybností kontaktujte koncesionára výrobcu.

Obrázok 1 - Popis štítkov aplikovaných na elektrickom paneli

Identifikácia štítku

Obrázok 2 - Operačné limity - Bežné výkony

1 – Symbol nehorľavého plynu 5 – Upozornenie o utiahnutí káblov 2 – Typ plynu 6 – Upozornenie o nebezpečnom napätí 3 – Údaje identifikačného štítku zariadenia 7 – Symbol elektrického nebezpečenstva 4 – Logo výrobcu 8 – Pokyny na zdvíhanie Teplota výstupnej vody z výparníka (°C) Teplota okolia (°C) Regulácia rýchlosti ventilátora alebo požiadavka o Speedtroll (pod -10°C tepl. prostr.) V tejto oblasti môže byť chladič prevádzkovaný pri čiastočnom zaťažení Prevádzka s glykolom (pod 4°C Výpar. LWT)D-EIMAC00908-16EU - 215/250

Obrázok 3 - Operačné limity - Vysoké výkony

Obrázok 4 - Operačné limity - Prémiové výkony

Teplota výstupnej vody z výparníka (°C) Teplota okolia (°C) V tejto oblasti môže byť chladič prevádzkovaný pri čiastočnom zaťažení Prevádzka s glykolom (pod 4°C Výpar. LWT) Teplota výstupnej vody z výparníka (°C) Teplota okolia (°C) Prevádzka s glykolom (pod 4°C Výpar. LWT) V tejto oblasti môže byť chladič prevádzkovaný pri čiastočnom zaťaženíD-EIMAC00908-16EU - 216/250

Bezpečnosť Zariadenie musí byť pevne prichytené k podlahe. Je dôležité dodržiavať nasledujúce pokyny: Zariadenie sa môže zdvíhať iba v príslušných bodoch, vyznačených žltou farbou, ktoré sa nachádzajú na jeho podstavci. Prístup k elektrickým komponentom je zakázaný, pokiaľ predtým nebol hlavný vypínač zariadenia otvorený a elektrické napájanie deaktivované. Prístup k elektrickým komponentom je zakázaný bez použitia izolačnej plošiny. Nepristupujte k elektrickým komponentom, pokiaľ sa v blízkosti vyskytuje voda/alebo vlhkosť. Ostré okraje a povrch časti kondenzátora môžu spôsobiť poranenie. Vyhýbajte sa priamemu kontaktu a používajte vhodné osobné ochranné prostriedky Pred akýmkoľvek zásahom na chladiacich ventilátoroch a/alebo kompresoroch odpojte elektrické napájanie otvorením hlavného vypínača. Nedodržiavanie tohto pravidla môže spôsobiť vážne poranenie. Nevkladajte pevné predmety do vodných trúbok, zatiaľ čo je zariadenie zapojené k systému. Mechanický filter musí byť nainštalovaný na vodnej trúbke, ktorá je zapojená ku vstupu tepelného výmenníka. Zariadenie je vybavené bezpečnostnými ventilmi, ktoré sú namontované po stranách nízkeho a vysokého tlaku chladiaceho obvodu. Je prísne zakázané odstrániť všetky ochranné kryty pohyblivých častí. V prípade náhleho zastavenia zariadenia postupujte podľa pokynov uvedených v Kontrolný panel - príručka pokynov, ktorý je súčasťou dokumentácie, odovzdanej konečnému užívateľovi. Odporúča sa vykonať úkony inštalácie a údržby spolu s inými osobami. V prípade náhodilých zranení alebo problémov sa chovajte nasledujúcim spôsobom: - Zachovajte kľud - Stlačte tlačidlo alarmu, pokiaľ sa nachádza v mieste inštalácie - Premiestnite ranenú osobu na teplé miesto, ďaleko od zariadenia a uložte ju do polohy kľudu - Okamžite upovedomte personál zodpovedný za bezpečnosť v budove alebo pohotovostnú záchrannú službu - Počkajte na príchod pohotovostnej služby a nenechávajte raneného samého - Poskytnite všetky potrebné informácie operátorom pohotovostnej služby Vyhýbajte sa inštalácii chladiča v prostredí, ktoré môže byť nebezpečné počas údržbárskych úkonov, ako napríklad plošiny bez ochranných stien alebo zábradlí či zóny, ktoré nezodpovedajú požiadavkám pre okolité prostredie chladiča. Hluk Zariadenie produkuje hluk najmä v dôsledku otáčania kompresorov a ventilátorov. Hladina hluku pre každý model je uvedená v priloženej dokumentácii. Pokiaľ je zariadenie správne nainštalované a používané, a pravidelne ho podrobujete údržbe; hladina hluku si nevyžaduje namontovanie špecifického ochranného prístroja, ktorý by fungoval nepretržite v blízkosti zariadenia. V prípade inštalácie so špecifickými zvukovými požiadavkami je potrebné nainštalovať dodatočný prístroj pre zníženie hluku. Premiestňovanie a zdvíhanie Vyhýbajte sa nárazom a/alebo otrasom zariadenia počas nakladania/vykladania z prepravného prostriedku a počas premiestňovania. Tlačte alebo ťahajte zariadenie iba za rám podstavca. Umiestnite zariadenie do vnútra prepravného prostriedku tak, aby sa nehýbalo a nespôsobilo škody. Dbajte na to, aby žiadna časť zariadenia nespadla počas prepravy a nakladania/vykladania. Všetky sériové zariadenia sú opatrené zdvíhacími bodmi označenými žltou farbou. Iba tieto body sa môžu používať pre zdvíhanie zariadenia, ako je to znázornené na obrázku. Používajte posuvné tyče, aby ste predišli poškodeniu kondenzačného bloku. Umiestnite ich nad mriežku ventilátora do vzdialenosti najmenej 2,5 m.

Zdvíhacie laná a posuvné tyče musia byť dostatočne pevné, aby zariadenie bezpečne udržali. Skontrolujte hmotnosť zariadenia na jeho identifikačnom štítku. Zariadenie sa musí zdvíhať s maximálnou opatrnosťou a pozornosťou, podľa pokynov pre zdvíhanie uvedených na štítku; zdvíhajte zariadenie veľmi pomaly a udržujte ho dokonale vyrovnané. Umiestnenie a montáž Všetky zariadenia sú projektované pre externé použitie, na balkónoch alebo zemi, za podmienok, že v priestore určenom pre inštaláciu sa nenachádzajú prekážky, ktoré by mohli znižovať prietok vzduchu ku kondenzačným batériám. Zariadenie musí byť nainštalované na pevnej a dokonale vyrovnanej základni; pokiaľ bude zariadenie nainštalované na balkónoch alebo strechách, je možné, že bude potrebné použiť trámy pre rozloženie hmotnosti.D-EIMAC00908-16EU - 217/250

Obrázok 5 - Zdvíhanie zariadenia 1 Kompresor – cievka v tvare „V“ verzia so 4-5 ventilátormi

Pre inštaláciu na zemi je potrebný odolný cementový základ o minimálnej hrúbke 250 mm a dĺžke presahujúcej dĺžku samotného zariadenia. základ musí byť schopný udržať hmotnosť zariadenia. Pokiaľ je zariadenie nainštalované v priestoroch ľahko prístupných osobám alebo zvieratám, odporúča sa namontovať ochranné mriežky na časti kondenzátora a kompresora. Pre zabezpečenie lepšej výkonnosti v mieste inštalácie dodržujte nasledujúce opatrenia a pokyny: Vyhýbajte sa recirkulácii toku vzduchu. Uistite sa, že sa v blízkosti nevyskytujú prekážky, ktoré bránia správnemu toku vzduchu. Uistite sa, že základ je pevný a odolný, aby sa čo najviac znížil hluk a vibrácia. Vyhnite sa inštalácii zariadenia v obzvlášť prašných miestach, pretože by mohlo dôjsť k znečisteniu kondenzačných batérií. Voda v systéme musí byť obzvlášť čistá a všetky stopy oleja alebo hrdze sa musia odstrániť. Na vstupnej trúbke zariadenia musí byť namontovaný mechanický filter vody. Požiadavky minimálneho priestoru Je dôležité rešpektovať minimálne vzdialenosti na všetkých zariadeniach pre zabezpečenie optimálnej ventilácie kondenzačných batérií. Keď sa rozhodnete umiestniť zariadenia, pre zabezpečenie adekvátneho toku vzduchu je potrebné brať do úvahy nasledujúce faktory: Vyhýbajte sa recirkulácii teplého vzduchu Vyhýbajte sa nedostatočnému prívodu vzduchu ku kondenzátoru, chladeného vzduchom. Obe podmienky môžu spôsobiť zvýšenie kondenzačného tlaku, ktoré vedie k zníženiu energetickej výkonnosti a chladiacej účinnosti. K zariadeniu musí byť prístup z každej strany pre vykonávanie údržbárskych úkonov po inštalácii. Obrázok 3 znázorňuje minimálny požadovaný voľný priestor. Vertikálny odvod vzduchu nesmie byť zatarasený. Pokiaľ sa okolo zariadenia nachádzajú steny alebo iné prekážky rovnakej výšky ako samotné zariadenie, toto musí byť nainštalované vo vzdialenosti viac ako 2500 mm. Ak sú prekážky vyššie, zariadenie musí byť nainštalované vo vzdialenosti viac ako 3000 mm. Pokiaľ bude zariadenie nainštalované bez dodržania minimálnych odporučených vzdialeností pre vertikálne steny a/alebo prekážky, môže dôjsť ku kombinácii recirkulácie teplého vzduchu a/alebo nedostatočného prívodu vzduchu ku kondenzátoru chladeného vzduchom s následným znížením výkonnosti a účinnosti. V každom prípade mikroprocesor umožní zariadeniu prispôsobiť sa novej operačnej prevádzke, dodávajúc maximálnu výkonnosť, ktorá je k dispozícii v určitých podmienkach, aj keď je bočná vzdialenosť menšia než je odporučené; okrem operačných podmienok, ktoré by mohli ovplyvniť bezpečnosť personálu a spoľahlivosť zariadenia. Keď dôjde k umiestneniu dvoch alebo viac zariadení vedľa seba, odporúča sa dodržiavať vzdialenosť najmenej 3600 mm medzi blokmi kondenzátorov. Pre ďalšie riešenia kontaktujte koncesionára výrobcu. Zvuková ochrana Pokiaľ si hladina zvukovej emisie vyžaduje špecifickú kontrolu, je potrebné venovať pozornosť zvukovej izolácii zariadenia od podstavca aplikovaním protivibračných prvkov adekvátnym spôsobom (dodávajú sa ako voliteľné prvky). Flexibilné spoje musia byť nainštalované aj na hydraulických zapojeniach. Vodné trúbky Trúbky musia byť naprojektované s čo najmenším počtom ohybov a zmien vo vertikálnom smere. Týmto spôsobom sa značne znížia výdavky na inštaláciu a zlepší sa výkonnosť systému. Vodný systém musí obsahovať:

1. Antivibračné prvky slúžiace pre zníženie prenosu vibrácií

2. Izolačné ventily pre izoláciu zariadenia od hydraulického

4. Manuálne alebo automatické odvzdušňovacie zariadenie

umiestnené v najvyššom bode systému, zatiaľ čo drenážne zariadenie umiestnené v najnižšom bode systému.

5. Evaporátor a zariadenie pre rekuperáciu tepla, ktoré nie sú

umiestnené v najvyššom bode systému.

6. Odpovedajúce zariadenie, ktoré slúži pre udržiavanie tlaku

v hydraulickom systéme (expanzná nádoba, atď.).

7. Ukazovatele tlaku a teploty vody, ktoré napomáhajú

pracovníkovi pri servisných a údržbárskych úkonoch.D-EIMAC00908-16EU - 219/250 Obrázok 6 - Požiadavky na minimálne čistenieD-EIMAC00908-16EU - 220/250

8. Filter alebo zariadenie, ktoré môže odstrániť častice z kvapaliny. Použitie filtra predlžuje životnosť evaporátora a čerpadla a napomáha hydraulickému systému udržiavať sa v lepších podmienkach. 9. Evaporátor je vybavený elektrickým odporom s termostatom, ktorý zabezpečuje ochranu proti zamrznutiu vody pri minimálnej teplote prostredia –25°C. Všetky ostatné vodné trúbky/externé hydraulické zariadenia systému musia mať zateplenie proti mrazu. 10. Zariadenie pre rekuperáciu tepla sa musí v zimnom období vyprázdniť, pokiaľ sa do hydraulického obvodu nepridá zmes etylén- glykolu v príslušnom percentuálnom pomere.

11. V prípade výmeny zariadenia sa musí celý hydraulický systém vyprázdniť a vyčistiť predtým, než bude namontované nové

zariadenie. Pred uvedením nového zariadenia do prevádzky sa odporúča vykonať príslušné testy a chemické úpravy vody. 12. Pokiaľ sa glykol pridá do hydraulického systému ako prostriedok proti zamrznutiu, dávajte pozor, pretože prívodný tlak bude nižší, výkonnosť zariadenia sa zníži a poklesy tlaku budú väčšie. Je potrebné opätovne nastaviť všetky ochranné systémy zariadenia, ako zariadenie proti zamrznutiu a ochranné zariadenie proti nízkemu tlaku.

13. Pred izolovaním vodných trúbok sa uistite, že nedochádza k únikom.

Obrázok 7 - Zapojenie vodných trúbok k evaporátoru

Obrázok 8 - Zapojenie vodných trúbok k výmenníkom rekuperácie tepla

Úprava vody Pred spustením zariadenia vyčistite vodný obvod. Nečistota, vápnik, usadeniny korózie alebo iného materiálu sa môžu hromadiť vo vnútri tepelného výmenníka a znížiť tak jeho kapacitu tepelnej výmeny. Môže dôjsť aj k poklesu tlaku, k zníženiu prietoku vody. Vhodná úprava vody môže teda znížiť riziko korózie, erózie, formovania vápnika atď. Odpovedajúca najvhodnejšia úprava sa určí priamo na mieste podľa typu systému a vlastností vody. Výrobca nezodpovedá za eventuálne škody alebo nesprávne fungovanie zariadenia v dôsledku chýbajúcej alebo nevhodnej úpravy vody. Tabuľka 1 - Akceptovateľné limity kvality vody pH (25°C) 6,88,0

Celková tvrdosť (mg CaCO

Elektrická vodivosť S/cm (25°C)

Sulfidové ióny (mg S

/ l) Žiadne Sulfátové ióny (mg SO

/ l) 1,0 Zásaditosť (mg CaCO

Ochrana proti zamrznutiu rekuperačných výmenníkov a evaporátora Všetky evaporátory sú vybavené elektrickým odporom kontrolovaným termostaticky, ktorý zabezpečuje vhodnú ochranu proti zamrznutiu pri minimálnej teplote prostredia –25°C. Jednako, okrem prípadu, kedy sú výmenníky tepla kompletne prázdne a čisté a obsahujú protimrznúcu zmes, sa môžu použiť dodatočné metódy proti zamrznutiu. Pri projektovaní systému sa vždy berú do úvahy komplexne dve alebo viac metód ochrany, popísaných nižšie: Stály obeh toku vody vo vnútri trúbok a výmenníkov Pridanie adekvátneho množstva glykolu do vodného obvodu Tepelná izolácia a dodatočné zahrievanie vonkajších trúbok Vyprázdnenie a vyčistenie tepelného výmenníka počas zimného obdobia Je zodpovednosťou inštalatéra a/alebo údržbára zaistiť použitie metód proti zamrznutiu. Uistite sa, aby sa vždy previedli údržbárske úkony potrebné pre ochranu proti zamrznutiu. Chýbajúce dodržiavanie vyššie uvedených pokynov môže spôsobiť poškodenie zariadenia. Škody zapríčinené mrazom nespadajú do záruky. Inštalácia prietokomeru Pre zaistenie dostatočného množstva vody pre celý evaporátor je nevyhnutné nainštalovať na hydraulickom obvode prietokomer. Prietokomer môže byť umiestnený na vodných trúbkach na vstupe alebo výstupe. Úlohou prietokomeru je zastaviť zariadenie v prípade prerušenia toku vody a chrániť tak evaporátor pred zamrznutím. Výrobca ponúka ako voliteľný prvok príslušne zvolený prietokomer. Tento prietokomer lopatkového typu je vhodný pre externú nepretržitú aplikáciu (IP67) s priemerom hadíc od 1” do 6”. Prietokomer je vybavený čistým kontaktom, ktorý musí byť elektricky pripojený ku koncovkám, ako je znázornené na elektrickej schéme. Prietokomer musí byť nastavený tak, aby mohol zasiahnuť, keď tok vody evaporátora klesne pod 50% nominálneho prietoku. Rekuperácia tepla Podľa želania môže byť zariadenie vybavené aj systémom rekuperácie tepla. Tento systém sa aplikuje pomocou tepelného výmenníka chladeného vodou, ktorý sa umiestňuje na vypúšťaciu hadicu kompresora a pomocou príslušného zariadenia, ktoré riadi tlak kondenzácie. Pre zabezpečenie fungovania kompresora vo vnútri vlastnej schránky nemôže zariadenie pre rekuperáciu tepla fungovať s vodou o teplote nižšej než 28°C. Projektant zariadenia a inštalatér chladiča nesú zodpovednosť za dodržiavanie tejto hodnoty (napr. použitím obtokového ventilu pre recirkuláciu) Elektrické zariadenie Všeobecné vlastnosti Všetky elektrické zapojenia k zariadeniu musia byť v súlade s platnými predpismi a normami. Všetky úkony inštalácie, nastavenia a údržby musí vykonávať kvalifikovaný personál. Konzultujte špecifickú elektrickú schému odpovedajúcu zakúpenému zariadeniu. Pokiaľ sa elektrická schéma na zariadení nenachádza alebo ste ju stratili, kontaktujte vášho koncesionára výrobcu, ktorý vám zašle kópiu. V prípade nezrovnalostí medzi elektrickou schémou a panelom/elektrickými káblami kontaktujte koncesionára výrobcu. Používajte iba medené vodiče. V opačnom prípade by mohlo dôjsť k prehriatiu alebo korózii v styčných bodoch s rizikom následného poškodenia zariadenia. Aby nedochádzalo k prerušeniam, káble riadenia sa musia zapojiť oddelene od elektrických káblov. Za týmto účelom používajte rozdielne trubice pre vedenie káblov. Zvláštnu starostlivosť venujte pripojeniu káblov k rozvodnej skrini; ak nebudú dobre utesnené, káblové vstupy môžu umožňovať prenikanie vody do rozvodnej skrine a spôsobiť tak poškodenie vnútorného vybavenia. Pred akýmkoľvek zákrokom spojeným s inštaláciou a pripojením zariadenie vypnite a zablokujte. Keďže súčasťou tohto zariadenia sú invertory, prechodný obvod kondenzátorov zostane po vypnutí na krátku dobu pod vysokým napätím. Nezasahujte do zariadenia skôr než uplynulo 5 minút od jeho vypnutia. Toto zariadenie zahŕňa nepriame záťaže ako sú invertory, ktoré majú prirodzenú stratu prúdu smerom do zeme. Ak je Detektor straty smerom do zeme nainštalovaný za zariadením, musí byť použité zariadenie typu B s minimálnou prahovou hodnotou 300 mA. Tento výrobok je v súlade s nariadeniami EMC (elektromagnetická kompatibilita) pre priemyselné prostredia. Nie je preto určený na použitie v obytných priestoroch, napr. inštalácie, pri ktorých je výrobok napojený na nízkonapäťový verejný rozvodný systém. Ak bude treba výrobok pripojiť na nízkonapäťový verejný rozvodný systém, musia byť prijaté doplňujúce špecifické opatrenia, aby sa zabránilo interferenciám s inými citlivými zariadeniami. Prevádzka Zodpovednosť pracovníka Je dôležité, aby bol pracovník príslušne vyškolený a oboznámil sa so systémom pred použitím zariadenia. Okrem prečítania tejto príručky si musí tiež preštudovať operačnú príručku mikroprocesora a elektrickú schému, aby pochopil sekvencie uvedenia do chodu, fungovanie, sekvencie zastavenia a fungovanie všetkých bezpečnostných zariadení. Počas fázy prvého spustenia zariadenia technik, poverený výrobcom, je k dispozícii odpovedať na akúkoľvek otázku a poskytnúť inštrukcie pre vykonanie správnych procedúr. Pracovník si musí zaznamenávať operačné údaje pre každé nainštalované zariadenie. Ďalšia registrácia sa musí viesť pre všetky pravidelné servisné a údržbárske úkony. Pokiaľ pracovník zistí anomálne alebo neobvyklé operačné podmienky, musí konzultovať technickú službu, poverenú výrobcom. Bežná údržba Úkony minimálnej bežnej údržby sú vymenované v tabuľke

Elektrolytické kondenzátory prevádzkované invertorom Kompresor prevádzkovaný invertorom zahŕňa elektrolytické kondenzátory, ktoré boli navrhnuté na najmenej 15-ročnú bežnú prevádzku. Ťažké prevádzkové podmienky môžu znížiť skutočnú životnosť kondenzátorov. Chladič vypočítava zostávajúcu životnosť kondenzátorov na základe aktuálnej prevádzky. Ak sa životnosť dostane pod uvedenú prahovú hodnotu, kontrolná jednotka vydá varovanie. V tomto prípade odporúčame vymeniť kondenzátor. Tento zákrok musia vykonávať len kvalifikovaní technici. Pri výmene kondenzátorov postupujte podľa nasledujúceho postupu: Vypnite chladič Počkajte 5 minút a potom otvorte skriňu invertora Overte, či zvyškové napätie jednosmerného prúdu v príslušnom spoji je nulové. Otvorte skriňu invertora a vymeňte staré kondenzátory za nové. Resetujte kontrolnú jednotku chladiča prostredníctvom menu údržby. Umožníte tak kontrolnej jednotke prepočítať novú odhadovanú životnosť kondenzátorov. Obnova prevádzky kondenzátora po dlhodobom vypnutí Elektrolytické kondenzátory môžu stratiť časť so svojich pôvodných vlastností, ak nie sú napájané viac ako 1 rok. Ak bol chladič dlhodobo vypnutý, je treba vykonať nasledujúci postup spojený s obnovou jeho prevádzky: Zapnite invertor Nechajte ho zapnutý po dobu 30 minút bez toho, že by ste zapli kompresor Po uplynutí 30 minút zapnite kompresor Spustenie pri nízkej teplote prostredia Invertory zahŕňajú kontrolu teploty, ktorá im umožňuje odolávať teplotám prostredia až do -20°C. Nesmú sa však zapínať pri teplotách nižších ako 0°C, pokiaľ nie sú prijaté nasledujúce postupy: Otvorte rozvodnú skriňu (tento zákrok môžu vykonávať len vyškolení technici) Otvorte poistky kompresora (vytiahnutím držiaka poistky) alebo prerušovače obvodu kompresora Zapnite chladič Nechajte chladič zapnutý po dobu najmenej 1 hodiny (ohrievačom invertora to umožní zahriať invertor). Zatvorte držiaky poistky Zatvorte rozvodnú skriňuD-EIMAC00908-16EU - 222/250 Asistencia a záruka Všetky zariadenia sú testované vo výrobe a podliehajú záruke po dobu 12 mesiacov od prvého uvedenia do prevádzky, alebo 18 mesiacov odo dňa dodania. Tieto zariadenia boli naprojektované a konštruované s ohľadom na najvyšší kvalitatívny štandard a zabezpečujú roky bezporuchového fungovania. Jednako je dôležité postarať sa o príslušnú a pravidelnú údržbu v súladu so všetkými procedúrami, uvedenými v tejto príručke, ako i v súlade s dobrými praktikami vzťahujúcimi sa na údržbu strojov. Odporúča sa uzavrieť zmluvu o údržbe so servisným strediskom, oprávneným výrobcom, aby ste si zabezpečili účinný a bezproblémový servis vďaka skúsenosti a kompetencii nášho personálu. Je treba brať do úvahy i fakt, že zariadenie si vyžaduje údržbu aj keď je ešte v záruke. Majte na vedomí, že nesprávne použitie zariadenia, napríklad mimo svojich operačných limitov alebo chýbajúca údržba podľa pokynov uvedených v tejto príručke, majú za následok zrušenie záruky. Dodržujte najmä nasledujúce body pre rešpektovanie podmienok záruky:

1. Zariadenie nemôže fungovať mimo operačných limitov

2. Elektrické napájanie musí zodpovedať limitom napätia a musí

byť bez výskytu harmonických alebo náhlych zmien napätia.

3. Trojfázové napájanie nesmie vykazovať nerovnováhu medzi

fázami vyššiu než 3%. Zariadenie musí zostať vypnuté, pokiaľ elektrický problém nebude vyriešený.

4. Nedeaktivujte alebo nezrušte žiadne bezpečnostné

zariadenie, ako mechanické, tak elektrické alebo elektronické.

5. Voda, používaná pre plnenie hydraulického obvodu, musí byť

čistá a vhodne upravená. Na najbližšom bode k vstupu evaporátora musí byť nainštalovaný mechanický filter.

6. Pokiaľ pri objednávke nebolo dohodnuté inak, prietok vody

evaporátora nesmie byť nikdy viac ako 120% a menej ako 80% nominálnej kapacity. Pravidelné povinné kontroly a uvedenie zariadenia pod tlak Zariadenia patria do kategórie IV klasifikácie stanovenej smernicou Európskeho parlamentu a Rady PED 2014/68/EU. Pre chladiče, patriace do tejto kategórie, niektoré miestne normy si vyžadujú pravidelnú inšpekciu zo strany oprávneného servisného strediska. Overte si platné požiadavky na mieste inštalácie. Tabuľka 2 - Program bežnej údržby

Ročne/Sezónne (Poznámka 2) Všeobecne:

Čítanie operačných údajov (Pozn. 3)

Vizuálna inšpekcia zariadenia pre eventuálne škody a/alebo uvoľnenie

Kontrola integrity tepelnej izolácie

Čistenie a nalakovanie, kde je to potrebné

Elektrické zariadenie:

Previerka kontrolných sekvencií

Kontrola opotrebovania počítadla – vymeniť, ak je to potrebné

Kontrola správneho utiahnutia všetkých elektrických koncoviek – utiahnuť, ak je to potrebné

Čistenie vnútra elektrického kontrolného panelu

Vizuálna inšpekcia komponentov pre eventuálne známky nadmerného zahrievania

Kontrola prevádzky všetkých ventilátorov v elektrickom paneli

Kontrola prítomnosti eventuálnych únikov chladiva

Vizuálna previerka toku chladiva prostredníctvom inšpekčného skla kvapaliny – inšpekčné sklo musí byť plné

Analýza vibrácií kompresora

Kontrola správneho utiahnutia ventilátorov

Kontrola lamiel bloku kondenzátora - V prípade potreby prečistite

1. Mesačné úkony zahrňujú aj úkony týždenné.

2. Ročné úkony (alebo sezónne) zahrňujú aj týždenné a mesačné.

3. Operačné údaje zariadenia sa môžu čítať denne, s rešpektovaním vysokého pozorovacieho štandardu.

4. V prostrediach so zvýšenou koncentráciou častíc vo vzduchu je potrebné čistiť blok kondenzátora častejšie.

5. Vymeňte olejový filter, keď pokles tlaku dosiahne hodnotu 2.0 bar.

6. Kontrolujte prítomnosť eventuálnych rozpustených kovov.

7. TAN (Číslo celkových kyselí) : 0,10 : žiadny úkon

Medzi 0,10 a 0,19: vymeňte protikyselinové filtre a skontrolujte po 1000 prevádzkových hodinách. Pokračujte vo výmene filtrov, dokiaľ TAN nie je nižší než 0,10. 0,19 : vymeňte olej, olejový filter a dehydrátor oleja. Kontrolujte v pravidelných intervaloch.D-EIMAC00908-16EU - 223/250

Kontaktujte miestneho predajcu pre ďalšie informácie. Likvidácia Zariadenie je realizované z kovových, plastových a elektronických komponentov. Všetky tieto časti sa musia likvidovať v súlade s platnými miestnymi predpismi. Olovené batérie sa musia zbierať a zaslať do špeciálneho zberného strediska. Olej sa musí zbierať a zaslať do špeciálneho zberného strediska.

Táto príručka slúži ako technická pomôcka a nepredstavuje žiadnu záväznú ponuku. Jej obsah nemôže byť garantovaný bezvýhradne a jednoznačne ako kompletní, presný alebo spoľahlivý. Všetky údaje a špecifické popisy môžu byť pozmenené bez predchádzajúceho upozornenia. Údaje, komunikované v momente objednávky, budú považované za definitívne. Výrobca sa zbavuje akejkoľvek zodpovednosti za eventuálne priame alebo nepriame škody, a to v najširšom zmysle slova, súvisiace alebo spojené s použitím a/alebo interpretáciou tejto príručky. Vyhradzujeme si právo vykonávať projektové a štrukturálne zmeny v ktoromkoľvek momente bez predchádzajúceho upozornenia, zobrazenie na obálke nie je záväzné.D-EIMAC00908-16EU - 225/250 ОРИГИНАЛНИТЕ УКАЗАНИЯ СА ИЗГОТВЕНИ НА АНГЛИЙСКИ ЕЗИК Този наръчник е важен спомагателен документ за квалифицирания персонал, независимо от това, при никакви обстоятелства, не може да замени ролята на персонала. Благодарим Ви, че закупихте този охладител ПРОЧЕТЕТЕ ВНИМАТЕЛНО ТОВА РЪКОВОДСТВО ПРЕДИ ЗАПОЧВАНЕ НА МОНТАЖ И ПУСКАНЕ НА
