NÁVOD NA OBSLUHU EWADH15CXL DAIKIN

Izolačný kohútik línie kvapaliny

Sitkový filter pre vstrekovanie kvapaliny

/ l) None Sulfátové iony (mg SO

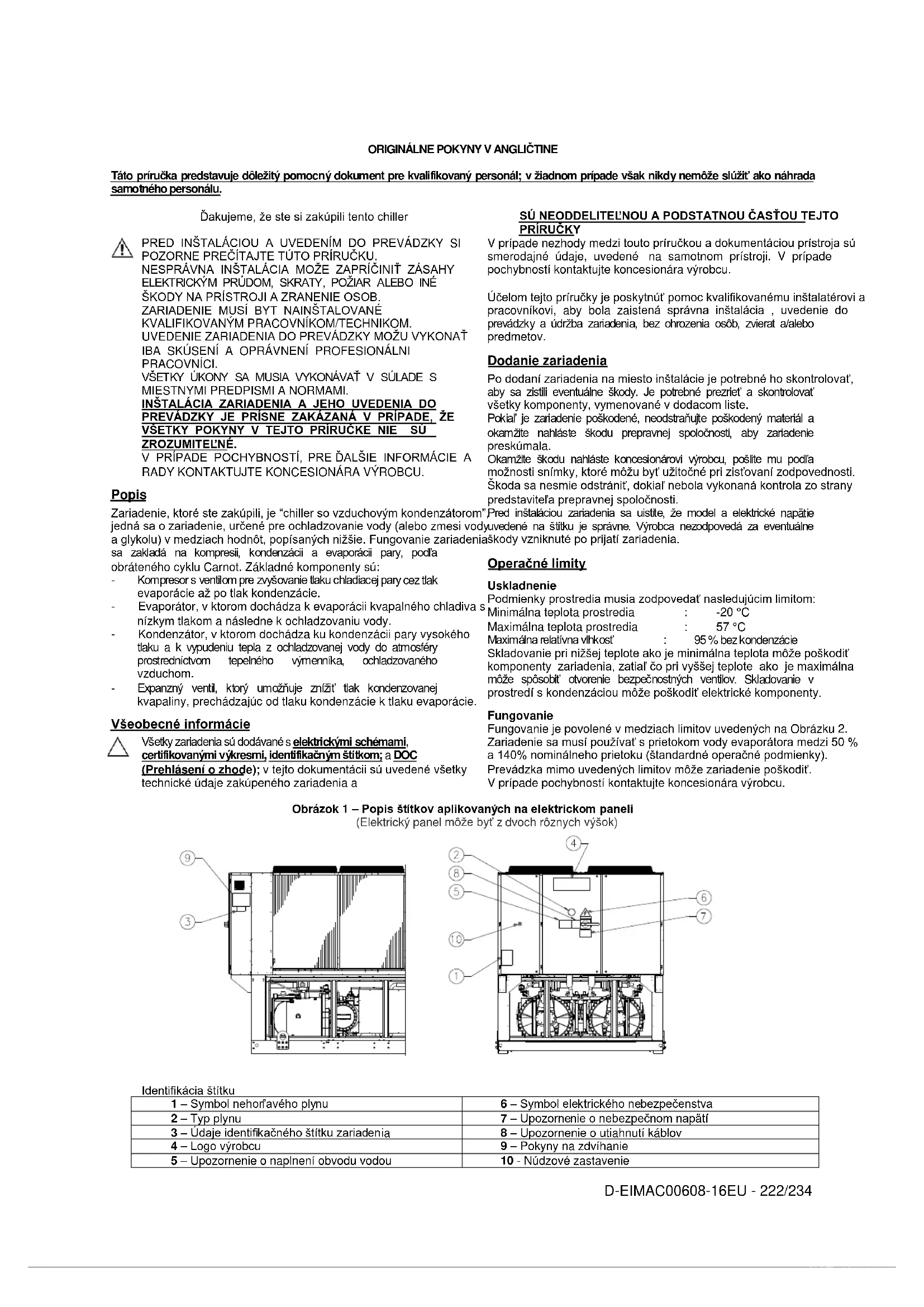

Táto príručka predstavuje dôležitý pomocný dokument pre kvalifikovaný personál; v žiadnom prípade však nikdy nemôže slúžiť ako náhrada samotného personálu. Ďakujeme, že ste si zakúpili tento chiller PRED INŠTALÁCIOU A UVEDENÍM DO PREVÁDZKY SI POZORNE PREČÍTAJTE TÚTO PRÍRUČKU. NESPRÁVNA INŠTALÁCIA MOŽE ZAPRÍČINIŤ ZÁSAHY ELEKTRICKÝM PRÚDOM, SKRATY, POŽIAR ALEBO INÉ ŠKODY NA PRÍSTROJI A ZRANENIE OSOB.

ZARIADENIE MUSÍ BYT NAINŠTALOVANÉ

KVALIFIKOVANÝM PRACOVNÍKOM/TECHNIKOM. UVEDENIE ZARIADENIA DO PREVÁDZKY MOŽU VYKONAŤ IBA SKÚSENÍ A OPRÁVNENÍ PROFESIONÁLNI PRACOVNÍCI. VŠETKY ÚKONY SA MUSIA VYKONÁVAŤ V SÚLADE S MIESTNYMI PREDPISMI A NORMAMI. INŠTALÁCIA ZARIADENIA A JEHO UVEDENIA DO PREVÁDZKY JE PRÍSNE ZAKÁZANÁ V PRÍPADE, ŽE VŠETKY POKYNY V TEJTO PRÍRUČKE NIE SÚ ZROZUMITEĽNÉ. V PRÍPADE POCHYBNOSTÍ, PRE ĎALŠIE INFORMÁCIE A RADY KONTAKTUJTE KONCESIONÁRA VÝROBCU. Popis Zariadenie, ktoré ste zakúpili, je “chiller so vzduchovým kondenzátorom”, jedná sa o zariadenie, určené pre ochladzovanie vody (alebo zmesi vody a glykolu) v medziach hodnôt, popísaných nižšie. Fungovanie zariadenia sa zakladá na kompresii, kondenzácii a evaporácii pary, podľa obráteného cyklu Carnot. Základné komponenty sú: - Kompresor s ventilom pre zvyšovanie tlaku chladiacej pary cez tlak evaporácie až po tlak kondenzácie. - Evaporátor, v ktorom dochádza k evaporácii kvapalného chladiva s nízkym tlakom a následne k ochladzovaniu vody. - Kondenzátor, v ktorom dochádza ku kondenzácii pary vysokého tlaku a k vypudeniu tepla z ochladzovanej vody do atmosféry prostredníctvom tepelného výmenníka, ochladzovaného vzduchom. - Expanzný ventil, ktorý umožňuje znížiť tlak kondenzovanej kvapaliny, prechádzajúc od tlaku kondenzácie k tlaku evaporácie. Všeobecné informácie Všetky zariadenia sú dodávané s elektrickými schémami, certifikovanými výkresmi, identifikačným štítkom; a DOC (Prehlásení o zhode); v tejto dokumentácii sú uvedené všetky technické údaje zakúpeného zariadenia a SÚ NEODDELITEĽNOU A PODSTATNOU ČASŤOU TEJTO

V prípade nezhody medzi touto príručkou a dokumentáciou prístroja sú smerodajné údaje, uvedené na samotnom prístroji. V prípade pochybností kontaktujte koncesionára výrobcu. Účelom tejto príručky je poskytnúť pomoc kvalifikovanému inštalatérovi a pracovníkovi, aby bola zaistená správna inštalácia , uvedenie do prevádzky a údržba zariadenia, bez ohrozenia osôb, zvierat a/alebo predmetov. Dodanie zariadenia Po dodaní zariadenia na miesto inštalácie je potrebné ho skontrolovať, aby sa zistili eventuálne škody. Je potrebné prezrieť a skontrolovať všetky komponenty, vymenované v dodacom liste. Pokiaľ je zariadenie poškodené, neodstraňujte poškodený materiál a okamžite nahláste škodu prepravnej spoločnosti, aby zariadenie preskúmala. Okamžite škodu nahláste koncesionárovi výrobcu, pošlite mu podľa možnosti snímky, ktoré môžu byť užitočné pri zisťovaní zodpovednosti. Škoda sa nesmie odstrániť, dokiaľ nebola vykonaná kontrola zo strany predstaviteľa prepravnej spoločnosti. Pred inštaláciou zariadenia sa uistite, že model a elektrické napätie uvedené na štítku je správne. Výrobca nezodpovedá za eventuálne škody vzniknuté po prijatí zariadenia. Operačné limity Uskladnenie Podmienky prostredia musia zodpovedať nasledujúcim limitom: Minimálna teplota prostredia : -20 °C Maximálna teplota prostredia : 57 °C Maximálna relatívna vlhkosť : 95 % bez kondenzácie Skladovanie pri nižšej teplote ako je minimálna teplota môže poškodiť komponenty zariadenia, zatiaľ čo pri vyššej teplote ako je maximálna môže spôsobiť otvorenie bezpečnostných ventilov. Skladovanie v prostredí s kondenzáciou môže poškodiť elektrické komponenty. Fungovanie Fungovanie je povolené v medziach limitov uvedených na Obrázku 2. Zariadenie sa musí používať s prietokom vody evaporátora medzi 50 % a 140% nominálneho prietoku (štandardné operačné podmienky). Prevádzka mimo uvedených limitov môže zariadenie poškodiť. V prípade pochybností kontaktujte koncesionára výrobcu. Obrázok 1 – Popis štítkov aplikovaných na elektrickom paneli (Elektrický panel môže byť z dvoch rôznych výšok)

Obrázok 2 - Operačné limity Bezpečnosť Zariadenie musí byť pevne prichytené k podlahe. Je dôležité dodržiavať nasledujúce pokyny: Zariadenie sa môže zdvíhať iba v príslušných bodoch, vyznačených žltou farbou, ktoré sa nachádzajú na jeho podstavci. Prístup k elektrickým komponentom je zakázaný, pokiaľ predtým nebol hlavný vypínač zariadenia otvorený a elektrické napájanie deaktivované. Prístup k elektrickým komponentom je zakázaný bez použitia izolačnej plošiny. Nepristupujte k elektrickým komponentom, pokiaľ sa v blízkosti vyskytuje voda/alebo vlhkosť. Ostré okraje a povrch časti kondenzátora môžu spôsobiť poranenie. Vyhýbajte sa priamemu kontaktu a používajte vhodné osobné ochranné prostriedky. Pred akýmkoľvek zásahom na chladiacich ventilátoroch a/alebo kompresoroch odpojte elektrické napájanie otvorením hlavného vypínača. Nedodržiavanie tohto pravidla môže spôsobiť vážne poranenie. Nevkladajte pevné predmety do vodných trubiek, zatiaľ čo je zariadenie zapojené k systému. Mechanický filter musí byť nainštalovaný na vodnej trubke, ktorá je zapojená ku vstupu tepelného výmenníka. Zariadenie je vybavené bezpečnostnými ventilmi, ktoré sú namontované po stranách nízkeho a vysokého tlaku chladiaceho obvodu. Je prísne zakázané odstrániť všetky ochranné kryty pohyblivých častí. V prípade nečakaného zastavenia zariadenia postupujte podľa pokynov uvedených v Kontrolný panel - príručka pokynov, ktorý je súčasťou dokumentácie, odovzdanej konečnému užívateľovi. Odporúča sa vykonať úkony inštalácie a údržby spolu s inými osobami. V prípade náhodilých zranení alebo problémov sa chovajte nasledujúcim spôsobom: - Zachovajte kľud - Stlačte tlačidlo alarmu, pokiaľ sa nachádza v mieste inštalácie - Premiestnite ranenú osobu na teplé miesto, ďaleko od zariadenia a uložte ju do polohy kľudu - Okamžite upovedomte personál zodpovedný za bezpečnosť v budove alebo pohotovostnú záchrannú službu. - Počkajte na príchod pohotovostnej služby a nenechávajte raneného samého. - Poskytnite všetky potrebné informácie operátorom pohotovostnej služby. Vyhýbajte sa inštalácii chilleru v prostredí, ktoré môže byť nebezpečné počas údržbárskych úkonov, ako napríklad plošiny bez ochranných stien alebo zábradlí či zóny, ktoré nezodpovedajú požiadavkám pre okolité prostredie chilleru. Hluk Zariadenie produkuje hluk najmä v dôsledku otáčania kompresorov a ventilátorov. Hladina hluku pre každý model je uvedená v priloženej dokumentácii. Pokiaľ je zariadenie správne nainštalované a používané, a pravidelne ho podrobujete údržbe; hladina hluku si nevyžaduje namontovanie špecifického ochranného prístroja, ktorý by fungoval nepretržite v blízkosti zariadenia. V prípade inštalácie so špecifickými zvukovými požiadavkami je potrebné nainštalovať dodatočný prístroj pre zníženie hluku. Premiestňovanie a zdvíhanie Vyhýbajte sa nárazom a/alebo otrasom zariadenia počas nakladania/vykladania z prepravného prostriedku a počas premiestňovania. Tlačte alebo ťahajte zariadenie iba za rám podstavca. Umiestnite zariadenie do vnútra prepravného prostriedku tak, aby sa nehýbalo a nespôsobilo škody. Dbajte na to, aby žiadna časť zariadenia nespadla počas prepravy a nakladania/vykladania. Všetky zariadenia sú vybavené bodmi pre zdvíhanie, označenými žltou farbou. Iba tieto body sa môžu používať pre zdvíhanie zariadenia, ako je to následovne znázornené. Poškodeniu kondenzačnej banky zabránite použitím rozperných tyčí.T ie umiestnite nad mriežkami ventilátorov vo vzdialenosti 25 metrov. Zdvíhacie laná a posuvné tyče musia byť dostatočne pevné, aby zariadenie bezpečne udržali. Skontrolujte hmotnosť zariadenia na jeho identifikačnom štítku. Zariadenie sa musí zdvíhať s maximálnou opatrnosťou a pozornosťou, podľa pokynov pre zdvíhanie, uvedených na štítku. Zdvíhajte zariadenie pomaly a udržujte ho perfektne vyrovnané. Umiestnenie a montáž Všetky zariadenia sú projektované pre externé použitie, na balkónoch alebo zemi, za podmienok, že v priestore určenom pre inštaláciu sa nenachádzajú prekážky, ktoré by mohli znižovať prietok vzduchu ku kondenzačným batériám. Zariadenie musí byť nainštalované na pevnom a perfektne rovnom povrchu. Pokiaľ bude zariadenie nainštalované na balkónoch alebo strechách, je možné, že bude potrebné použiť trámy pre rozloženie hmotnosti. Vysoká účinnosť Premium účinnosť Normovaný stupeň využitia Prevádzka sa vody a glykolu V tejto oblasti môže byť jednotkou pracovať čiastočne. Obráťte sa na výkone tabuľky Prevádzka s úpravou rýchlosti ventilátora iba (Pod 10°C, teplota okolia) Prevádzka s fanúšikmi s Speedtroll iba (pod -10°C okolitej teploty)

Teplota vody na výstupe evaporát (°C) Teplota prostredia (°C)Obrázok 3 – Zdvíhanie zariadenia 2 jednotka kompresora 3 jednotka kompresora Pre inštaláciu na zemi je potrebný odolný cementový základ o minimálnej hrúbke 250 mm a dĺžke presahujúcej dĺžku samotného zariadenia, základ musí byť schopný udržať hmotnosť zariadenia. Pokiaľ je zariadenie nainštalované v priestoroch ľahko prístupných osobám alebo zvieratám, odporúča sa namontovať ochranné mriežky na časti kondenzátora a kompresora. Pre zabezpečenie lepšej výkonnosti v mieste inštalácie dodržujte nasledujúce opatrenia a pokyny: Vyhýbajte sa recirkulácii toku vzduchu. Uistite sa, že sa v blízkosti nevyskytujú prekážky, ktoré bránia správnemu toku vzduchu. Uistite sa, že základ je pevný a odolný, aby sa čo najviac znížil hluk a vibrácia. Vyhnite sa inštalácii zariadenia v obzvlášť prašných miestach, pretože by mohlo dôjsť k znečisteniu kondenzačných batérií. Voda v systéme musí byť obzvlášť čistá a všetky stopy oleja alebo hrdze sa musia odstrániť. Na vstupnej trubke zariadenia musí byť namontovaný mechanický filter vody. Požiadavky minimálneho priestoru Je dôležité rešpektovať minimálne vzdialenosti na všetkých zariadeniach pre zabezpečenie optimálnej ventilácie kondenzačných batérií. Keď sa rozhodnete umiestniť zariadenia, pre zabezpečenie adekvátneho toku vzduchu je potrebné brať do úvahy nasledujúce faktory: Vyhýbajte sa recirkulácii teplého vzduchu Vyhýbajte sa nedostatočnému prívodu vzduchu ku kondenzátoru, chladeného vzduchom. Obe podmienky môžu spôsobiť zvýšenie kondenzačného tlaku, ktoré vedie k zníženiu energetickej výkonnosti a chladiacej účinnosti. K zariadeniu musí byť prístup z každej strany pre vykonávanie údržbárských úkonov po inštalácii. Vertikálny odvod vzduchu nesmie byť zatarasený. Pokiaľ sa okolo zariadenia nachádzajú steny alebo iné prekážky rovnakej výšky ako samotné zariadenie, toto musí byť nainštalované vo vzdialenosti väčšej než 2500 mm. Ak sú prekážky vyššie, zariadenie musí byť nainštalované vo vzdialenosti väčšej než 3000 mm. Pokiaľ bude zariadenie nainštalované bez dodržania minimálnych odporučených vzdialeností pre vertikálne steny a/alebo prekážky, môže dôjsť ku kombinácii recirkulácie teplého vzduchu a/alebo nedostatočného prívodu vzduchu ku kondenzátoru chladeného vzduchom s následným znížením výkonnosti a účinnosti. V každom prípade mikroprocesor umožní zariadeniu prispôsobiť sa novej operačnej prevádzke, dodávajúc maximálnu výkonnosť, ktorá je k dispozícii v určitých podmienkach, aj keď je bočná vzdialenosť menšia než je odporučené; okrem operačných podmienok, ktoré by mohli ovplyvniť bezpečnosť personálu a spoľahlivosť zariadenia. Keď dôjde k umiestneniu dvoch alebo viac zariadení vedľa seba, odporúča sa dodržiavať vzdialenosť najmenej 3600 mm medzi blokmi kondenzátorov. Pre ďalšie riešenia kontaktujte koncesionára výrobcu. Zvuková ochrana Pokiaľ si hladina zvukovej emisie vyžaduje špecifickú kontrolu, je potrebné venovať pozornosť zvukovej izolácii zariadenia od podstavca aplikovaním protivibračných prvkov adekvátnym spôsobom (dodávajú sa ako voliteľné prvky). Flexibilné spoje musia byť nainštalované aj na hydraulických zapojeniach. Vodné trubky Trubky musia byť naprojektované s čo najmenším počtom ohybov a zmien vo vertikálnom smere. Týmto spôsobom sa značne znížia výdavky na inštaláciu a zlepší sa výkonnosť systému. Hydraulický systém musí mať:

1. Antivibračné prvky slúžiace pre zníženie prenosu vibrácií na

2. Izolačné ventily pre izoláciu zariadenia od hydraulického

4. Manuálne alebo automatické odvzdušňovacie zariadenie

umiestnené v najvyššom bode systému, zatiaľ čo drenážne zariadenie umiestnené v najnižšom bode systému.

5. Evaporátor a zariadenie pre rekuperáciu tepla, ktoré nie sú

umiestnené v najvyššom bode systému.

6. Odpovedajúce zariadenie, ktoré slúži pre udržiavanie tlaku v

hydraulickom systéme (expanzná nádoba, atď.).

7. Ukazovatele tlaku a teploty vody, ktoré napomáhajú

pracovníkovi pri servisných a údržbárských úkonoch.Obrázok 4 - Požiadavky minimálneho priestoru

8. Filter alebo zariadenie, ktoré môže odstrániť častice z

kvapaliny. Použitie filtra predlžuje životnosť evaporátora a čerpadla a napomáha hydraulickému systému udržiavať sa v lepších podmienkach.

9. Evaporátor je vybavený elektrickým odporom s

termostatom, ktorý zabezpečuje ochranu proti zamrznutiu vody pri minimálnej teplote prostredia –25°C. Všetky ostatné vodné trubky/externé hydraulické zariadenia systému musia mať zateplenie proti mrazu.

10. Zariadenie pre rekuperáciu tepla sa musí v zimnom období

vyprázdniť, pokiaľ sa do hydraulického obvodu nepridá zmes etylén-glykolu v príslušnom percentuálnom pomere.

11. V prípade výmeny zariadenia sa musí celý hydraulický

systém vyprázdniť a vyčistiť predtým, než bude namontované nové zariadenie. Pred uvedením nového zariadenia do prevádzky sa odporúča vykonať príslušné testy a chemické úpravy vody.

12. Pokiaľ sa glykol pridá do hydraulického systému ako

prostriedok proti zamrznutiu, dávajte pozor, pretože prívodný tlak bude nižší, výkonnosť zariadenia sa zníži a poklesy tlaku budú väčšie. Je potrebné opätovne nastaviť všetky ochranné systémy zariadenia, ako zariadenie proti zamrznutiu a ochranné zariadenie proti nízkemu tlaku.

13. Pred izolovaním vodných trubiek sa uistite, že

nedochádza k únikom.Obrázok 5 – Zapojenie vodných trubiek k evaporátoru

Obrázok 6 - Zapojenie vodných trubiek k výmenníkom rekuperácie tepla

Úprava vody Pred spustením zariadenia vyčistite vodný obvod. Nečistota, vápnik, usadeniny korózie alebo iného materiálu sa môžu hromadiť vo vnútri tepelného výmenníka a znížiť tak jeho kapacitu tepelnej výmeny. Môže dôjsť aj k poklesu tlaku, k zníženiu prietoku vody. Vhodná úprava vody môže teda znížiť riziko korózie, erózie, formovania vápnika atď. Odpovedajúca najvhodnejšia úprava sa určí priamo na mieste podľa typu systému a vlastností vody. Výrobca nezodpovedá za eventuálne škody alebo nesprávne fungovanie zariadenia v dôsledku chýbajúcej alebo nevhodnej úpravy vody. Tabuľka 1 – Akceptovateľné limity kvality vody pH (25°C) 6,88,0

Celková tvrdosť (mg CaCO

Elektrická vodivosť S/cm (25°C)

Sulfidové ióny (mg S

/ l) Žiadne Sulfátové ióny (mg SO

/ l) 1,0 Zásaditosť (mg CaCO

/ l) 50Ochrana proti zamrznutiu rekuperačných výmenníkov a evaporátora Všetky evaporátory sú vybavené elektrickým odporom kontrolovaným termostaticky, ktorý zabezpečuje vhodnú ochranu proti zamrznutiu pri minimálnej teplote prostredia –25°C. Jednako, okrem prípadu, kedy sú výmenníky tepla kompletne prázdne a čisté a obsahujú protimrznúcu zmes, sa môžu použiť dodatočné metódy proti zamrznutiu. Pri projektovaní systému sa vždy berú do úvahy komplexne dve alebo viac metód ochrany, popísaných nižšie: Stály obeh toku vody vo vnútri trubiek a výmenníkov Pridanie adekvátneho množstva glykolu do vodného obvodu. Tepelná izolácia a dodatočné zahrievanie vonkajších trubiek Vyprázdnenie a vyčistenie tepelného výmenníka počas zimného obdobia Je zodpovednosťou inštalatéra a/alebo údržbára zaistiť použitie metód proti zamrznutiu. Uistite sa, aby sa vždy previedli údržbárske úkony potrebné pre ochranu proti zamrznutiu. Chýbajúce dodržiavanie vyššie uvedených pokynov môže spôsobiť poškodenie zariadenia. Škody zapríčinené mrazom nespadajú do záruky. Inštalácia prietokomeru Pre zaistenie dostatočného množstva vody pre celý evaporátor je nevyhnutné nainštalovať na hydraulickom obvode prietokomer, ktorý môže byť umiestnený na vodných trubkách na vstupe alebo výstupe. Úlohou prietokomeru je zastaviť zariadenie v prípade prerušenia toku vody a chrániť tak evaporátor pred zamrznutím. Výrobca ponúka ako voliteľný prvok príslušne zvolený prietokomer. Tento prietokomer lopatkového typu je vhodný pre externú nepretržitú aplikáciu (IP67) s priemerom trubiek od 1” do 6”. Prietokomer je vybavený čistým kontaktom, ktorý musí byť elektricky pripojený ku koncovkám, ako je znázornené na elektrickej schéme. Prietokomer musí byť nastavený tak, aby mohol zasiahnuť, keď tok vody evaporátora klesne pod 50% nominálneho prietoku. Rekuperácia tepla Podľa želania môže byť zariadenie vybavené aj systémom rekuperácie tepla. Tento systém sa aplikuje pomocou tepelného výmenníka chladeného vodou, ktorý sa umiestňuje na odvodovú hadicu kompresora a pomocou príslušného zariadenia, ktoré riadi tlak kondenzácie. Pre zabezpečenie fungovania kompresora vo vnútri vlastnej schránky nemôže zariadenie pre rekuperáciu tepla fungovať s vodou o teplote nižšej než 28°C. Projektant zariadenia a inštalatér chilleru nesú zodpovednosť za dodržiavanie tejto hodnoty (napr. použitím ventilu bypass pre recirkuláciu) Elektrické zariadenie Všeobecné vlastnosti Všetky elektrické zapojenia k zariadeniu musia byť v súlade s platnými predpismi a normami. Všetky úkony inštalácie, nastavenia a údržby musí vykonávať kvalifikovaný personál. Konzultujte špecifickú elektrickú schému odpovedajúcu zakúpenému zariadeniu. Pokiaľ sa elektrická schéma na zariadení nenachádza alebo ste ju stratili, kontaktujte vášho koncesionára výrobcu, ktorý vám zašle kópiu. V prípade nezrovnalostí medzi elektrickou schémou a panelom/elektrickými káblami kontaktujte koncesionára výrobcu. Používajte iba medené vodiče, v opačnom prípade by mohlo dôjsť k prehriatiu alebo korózii v styčných bodoch s rizikom následného poškodenia zariadenia. Aby nedochádzalo k prerušeniam, káble riadenia sa musia zapojiť oddelene od elektrických káblov. Za týmto účelom používajte rozdielne trubice pre vedenie káblov. Pred akýmkoľvek zásahom na zariadení otvorte hlavný odpojovací vypínač na hlavnom napájaní zariadenia. Keď je zariadenie vypnuté, ale vypínač sa nachádza v zatvorenej pozícii, nepoužívané okruhy zostanú jednako aktívne. Nikdy neotvárajte svorkovnicu kompresorov skôr, než otvoríte hlavný odpojovací vypínač zariadenia. Súčasné zaťaženie monofázy a trojfázy a nerovnováha medzi fázami môžu spôsobiť straty smerom do zeme až do 150mA počas normálneho fungovania sériových zariadení. Pokiaľ systém zahrňuje zariadenia, ktoré spôsobujú vyššie harmonické (ako VFD a rez fázy), môžu straty smerom do zeme dosiahnuť aj omnoho vyššie hodnoty (zhruba 2 Ampérov). Ochrany pre systém elektrického napájania musia byť naprojektované na základe vyššie uvedených hodnôt. Fungovanie Zodpovednosť pracovníka Je dôležité, aby bol pracovník príslušne vyškolený a oboznámil sa so systémom pred použitím zariadenia. Okrem prečítania tejto príručky si musí tiež preštudovať operačnú príručku mikroprocesora a elektrickú schému, aby pochopil sekvencie uvedenia do chodu, fungovanie, sekvencie zastavenia a fungovanie všetkých bezpečnostných zariadení. Počas fázy prvého spustenia zariadenia technik, poverený výrobcom, je k dispozícii odpovedať na akúkoľvek otázku a poskytnúť inštrukcie pre vykonanie správnych procedúr. Pracovník si musí zaznamenávať operačné údaje pre každé nainštalované zariadenie. Ďalšia registrácia sa musí viesť pre všetky pravidelné servisné a údržbárske úkony. Pokiaľ pracovník zistí anomálne alebo neobvyklé operačné podmienky, musí konzultovať technickú službu, poverenú výrobcom. Bežná údržba Úkony minimálnej bežnej údržby sú vymenované v Tabuľke 2 Asistencia a záruka Všetky zariadenia sú testované vo výrobe a podliehajú záruke po dobu 12 mesiacov od prvého uvedenia do prevádzky, alebo 18 mesiacov odo dňa dodania. Tieto zariadenia boli naprojektované a konštruované s ohľadom na najvyšší kvalitatívny štandard a zabezpečujú roky bezporuchového fungovania. Jednako je dôležité postarať sa o príslušnú a pravidelnú údržbu v súladu so všetkými procedúrami, uvedenými v tejto príručke, ako i v súlade s dobrými praktikami vzťahujúcimi sa na údržbu strojov. Odporúča sa uzavrieť zmluvu o údržbe so servisným strediskom, oprávneným výrobcom, aby ste si zabezpečili účinný a bezproblémový servis vďaka skúsenosti a kompetencii nášho personálu. Je treba brať do úvahy i fakt, že zariadenie si vyžaduje údržbu aj keď je ešte v záruke. Majte na vedomí, že nesprávne použitie zariadenia, napríklad mimo svojich operačných limitov alebo chýbajúca údržba podľa pokynov uvedených v tejto príručke, majú za následok zrušenie záruky. Dodržujte najmä nasledujúce body pre rešpektovanie podmienok záruky:

1. Zariadenie nemôže fungovať mimo operačných limitov

2. Elektrické napájanie musí zodpovedať limitom napätia a musí

byť bez výskytu harmonických alebo náhlych zmien napätia.

3. Trojfázové napájanie nesmie vykazovať nerovnováhu medzi

fázami vyššiu než 3%. Zariadenie musí zostať vypnuté, pokiaľ elektrický problém nebude vyriešený.

4. Nedeaktivujte alebo nezrušte žiadne bezpečnostné

zariadenie, ako mechanické, tak elektrické alebo elektronické.

5. Voda, používaná pre plnenie hydraulického obvodu, musí byť

čistá a vhodne upravená. Na najbližšom bode k vstupu evaporátora musí byť nainštalovaný mechanický filter.

6. Pokiaľ pri objednávke nebolo dohodnuté inak, prietok vody

evaporátora nesmie byť nikdy viac ako 120% a menej ako 80% nominálnej kapacity. Pravidelné povinné kontroly a uvedenie zariadenia pod tlak Zariadenia patria do kategórie IV klasifikácie stanovenej Európskou Smernicou PED 2014/68/EU. Pre chillery, patriace do tejto kategórie, niektoré miestne normy si vyžadujú pravidelnú inšpekciu zo strany oprávneného servisného strediska. Overte si platné požiadavky na mieste inštalácie.Tabuľka 2 – Program bežnej údržby

Ročne/Sezónne (Pozn. 2) Všeobecne:

Čítanie operačných údajov (Pozn. 3)

Vizuálna inšpekcia zariadenia pre eventuálne škody a/alebo uvoľnenie

Kontrola integrity tepelnej izolácie

Čistenie a nalakovanie, kde je to potrebné

Elektrické zariadenie:

Previerka kontrolných sekvencií

Kontrola opotrebovania počítadla – vymeniť, ak je to potrebné

Kontrola správneho utiahnutia všetkých elektrických koncoviek – utiahnuť, ak je to potrebné

Čistenie vnútra elektrického kontrolného panelu

Vizuálna inšpekcia komponentov pre eventuálne známky nadmerného zahrievania

Kontrola prítomnosti eventuálnych únikov chladiva

Vizuálna previerka toku chladiva prostredníctvom inšpekčného skla kvapaliny – inšpekčné sklo musí byť plné

Analýza vibrácií kompresora

Previerka správneho utiahnutia ventilátorov

Previerka rebier bloku kondenzátora – odstrániť, ak je to potrebné

1. Mesačné úkony zahrňujú aj úkony týždenné.

2. Ročné úkony (alebo sezónne) zahrňujú aj týždenné a mesačné.

3. Operačné údaje zariadenia sa môžu čítať denne, s rešpektovaním vysokého pozorovacieho štandardu.

4. V prostrediach so zvýšenou koncentráciou častíc vo vzduchu je potrebné čistiť blok kondenzátora častejšie.

5. Vymeňte olejový filter, keď pokles tlaku vzťahujúci sa k nemu dosiahne 2,0 barov.

6. Kontrolujte prítomnosť eventuálnych rozpustených kovov.

7. TAN (Číslo celkových kyselín): 0,10 : žiadny úkon

Kontaktujte miestneho predajcu pre ďalšie informácie. Likvidácia Zariadenie je realizované z kovových, plastových a elektronických komponentov. Všetky tieto časti sa musia likvidovať v súlade s platnými miestnymi predpismi. Olovené batérie sa musia zbierať a zaslať do špeciálneho zberného strediska. Olej sa musí zbierať a zaslať do špeciálneho zberného strediska.

Táto príručka slúži ako technická pomôcka a nepredstavuje žiadnu záväznú ponuku. Jej obsah nemôže byť garantovaný bezvýhradne a jednoznačne ako kompletní, presný alebo spoľahlivý. Všetky údaje a špecifické popisy môžu byť pozmenené bez predchádzajúceho upozornenia. Údaje, komunikované v momente objednávky, budú považované za definitívne. Výrobca sa zbavuje akejkoľvek zodpovednosti za eventuálne priame alebo nepriame škody, a to v najširšom zmysle slova, súvisiace alebo spojené s použitím a/alebo interpretáciou tejto príručky. Vyhradzujeme si právo vykonávať projektové a štrukturálne modifikácie v ktoromkoľvek momente bez predchádzajúceho upozornenia. Zobrazenie na obálke nie je záväzné.Verzia jednotky s voľným chladením Jednotky s voľným chladením majú dodatočné vinutie cievky, ktoré sa používa na predchladzovanie kvapaliny prúdiacej z budovy a zvýšenie celkovej účinnosti odbremenením kompresorov, až kým sa úplne nezastavia, ak to dovoľujú podmienky prostredia. Tok vody možno presmerovať k dodatočným vinutiam cievky trojcestným ventilom (alebo dvoma samostatnými ventilmi, v závislosti od veľkosti chladiča), ak teplota okolia klesne pod úroveň teploty spätného toku vody. Voľné chladenie možno aktivovať spínačom QFC umiestneným v ovládacej časti elektrického panela. Po aktivácii funkcie voľného chladenia riadi ovládač jednotky prevádzku vodných ventilov automaticky. Systém riadi aj prevádzku ventilátorov, čím maximalizuje efekt voľného chladenia.

POZOR Vodný systém MUSÍ byť naplnený správnym pomerom vody a glykolu. Koncový používateľ je zodpovedný za správny percentuálny podiel vody a glykolu. Na škody vinutí cievok voľného chladenia spôsobené zamrznutím sa nevzťahuje záruka.

POZOR Do vstupného vodného potrubia jednotky nainštalujte sitko, aby sa nepoškodili vinutia cievky voľného chladenia. Veľkosť otvorov sitka nesmie byť väčšia ako 0,5 mm.

Existujú dva typy regulačného systému voľného chladenia: Systém voľného chladenia s trojcestným ventilom EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils Vinutia cievky voľného chladenia 3 Way Valve Trojcestný ventil EEWT Tepelná sonda vstupu vody Evaporator Výparník ELWT Teplotný snímač výstupnej vodySystém voľného chladenia s dvojcestnými ventilmi EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils Vinutia cievky voľného chladenia 2 Way Valve Dvojcestný ventil EEWT Tepelná sonda vstupu vody Evaporator Výparník ELWT Teplotný snímač výstupnej vody
