MANUAL DE UTILIZARE EWAD910C DAIKIN

Acest manual reprezintă un document de suport important pentru personalul calificat, dar nu poate sub nici o formă înlocui personalul însuşi. Mulţumim pentru că aţi ales acest aparat CITIŢI CU ATENŢIE ACEST MANUAL ÎNAINTE DE A INSTALA ŞI A PORNI UNITATEA.

PRODUCĂTORULUI. Descriere Unitatea achiziţionată este un "chiller - condensator răcit cu aer", este un aparat care a fost gândit pentru a răci apa (sau un amestec de apă cu glicol) între limitele descrise mai jos. Funcţionarea unităţii se bazează pe comprimare, condensare şi evaporare, în baza ciclului invers al lui Carnot. Componentele principale sunt: - Compresor cu şurub pentru a mări presiunea vaporilor de răcire de la cea iniţială de evaporare la cea finală de condensare. - Vaporizatorul, unde lichidul de răcire la joasă presiune se evaporă, răcind în acest fel apa. - Condensatorul, unde vaporii la înaltă presiune se condensează transferând în atmosferă căldura obţinută din apa răcită, datorită unui schimbător de căldură răcit cu aer. - Valva de expansiune care permite reducerea presiunii lichidului condensat de la cea de condensare la cea de evaporare. Informaţii generale Toate unităţile sunt furnizate cu scheme electrice, desene certificate, plăcuţă de identificare; şi DOC (Declaraţie de conformitate); aceste documente conţin toate datele tehnice ale unităţii achiziţionate şi TREBUIE

CONSIDERATE PARTE INTEGRATĂ ESENŢIALĂ A

ACESTUI MANUAL În caz de discrepanţe între acest manual şi documentele aparatului, consultaţi documentele furnizate împreună cu aparatul. În caz de neclarităţi contactaţi reprezentantul producătorului. Scopul prezentului manual este de a face în aşa fel încât operatorul şi instalatorul calificat să garanteze instalarea punerea în funcţiune şi întreţinerea corecte, fără riscuri pentru persoane, animale şi/sau obiecte. Recepţia unităţii De îndată ce unitatea ajunge la destinatar, la locul instalării trebuie verificată pentru a constata eventuale daune. Toate componentele descrise în nota de livrare trebuie verificate şi controlate. Dacă unitatea este deteriorată, nu îndepărtaţi materialul deteriorat ci cereţi imediat daune companiei de transport cerându-i verificarea unităţii. Comunicaţi imediat defectul reprezentantului producătorului, trimiţând, dacă este posibil, fotografii care pot fi utile în vederea identificării responsabilului. Defectele nu trebuie reparate până când nu este realizată inspecţia de către reprezentantul companiei de transport. Înainte de a instala unitatea verificaţi ca modelul şi tensiunea electrică indicate pe plăcuţă să fie corecte. Responsabilitatea pentru eventuale daune, după acceptarea unităţii nu pot fi atribuite producătorului. Limite operative Depozitare Condiţiile ambientale de depozitare trebuie să respecte următoarele limite: Temperatură ambientală minimă : -20°C Temperatură ambientală maximă : 57°C Umiditatea relativă maximă : 95% fără condens Depozitarea la o temperatură inferioară celei minime poate provoca daune componentelor, în timp ce depozitarea la o temperatură superioară celei maxime poate provoca deschiderea valvelor de siguranţă. Depozitarea într-un ambient umed, unde se formează condens poate provoca daune componentelor electrice. Funcţionare Funcţionarea este permisă între limitele indicate în Figura 2. Unitatea trebuie utilizată cu o capacitate a apei vaporizatorului cuprinsă între 50% şi 140% din capaciatea nominală (în condiţii operative standard). Funcţionarea înafara limitelor indicate poate provoca daune unităţii. În caz de neclarităţi contactaţi reprezentantul producătorului.D-EIMAC00608-16EU - 189/234

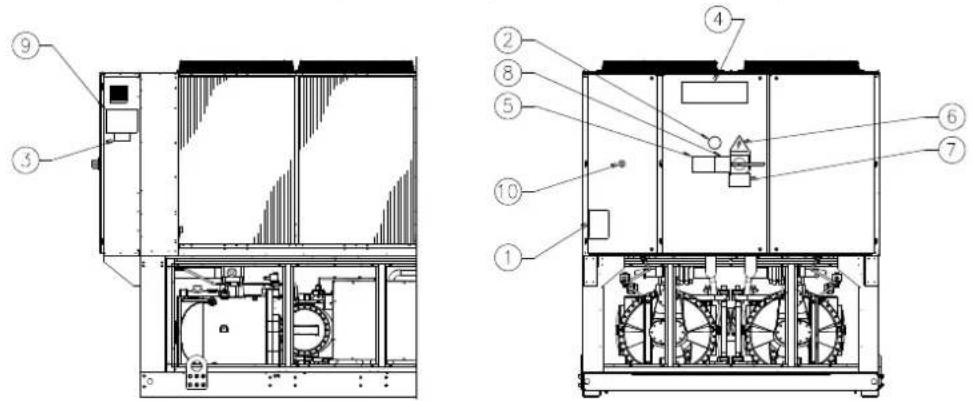

Figura 1 – Descrierea etichetelor aplicate pe tabloul electric (Panoul electric poate fi de doua inaltimi diferite)

Identificarea etichetei 1 – Simbol gaz neinflamabil 6 – Simbol pericol electric 2 – Tip gaz 7 – Atenţie tensiune periculoasă 3 – Date plăcuţă identificare unitate 8 – Atenţie protecţie cabluri 4 – Logo producător 9 – Instrucţiuni pentru ridicare 5 – Atenţie circuit de apă plin

10 - Oprire de urgenţă

Figura 2 – Limite operative Sguranţă Unitatea trebuie bine fixată la sol. Este obligatoriu să respectaţi următoarele instrucţiuni: Unitatea poate fi ridicată numai utilizând punctele indicate cu galben care se află pe bază. Accesul la componenetele electrice este permis numai după ce aţi deschis tabloul principal al unităţii şi aţi întrerupt alimentarea cu energie electrică. Este strict interzis accesul la componentele electrice fără să utilizaţi o platformă izolantă. Este interzis accesul la componentele electrice în prezenţa apei şi/sau umidităţii. Marginile ascuţite ale suprafeţei secţiunii condensatorului pot cauza leziuni. Evitaţi contactul direct şi folosiţi dispozitive de protecţie adecvate. Întrerupeţi alimentarea cu energie electrică prin intermediul întrerupătorului principal înainte de a efectua intervenţii de asistenţă privind ventilatoarele de răcire Înaltă eficienţă Eficienţă de vârf Eficienţă standard Funcţionare fără apă şi glicol În această zonă, unitatea poate funcţiona parţial. Consultaţi tabelele de performanţă. Funcţionare doar cu reglarea vitezei ventilatorului (sub 10°C temp. amb.)

Funcţionare doar cu ventilatoare cu Speedtroll (sub -10°C temperatură ambiantă)

Temperatura apei la ieşirea din evaporator [°C] Temperatură de ambiantă [°C]D-EIMAC00608-16EU - 190/234

şi/sau compresoarele. Nerespectarea acestei reguli poate duce la leziuni grave. Nu introduceţi obiecte solide în tuburile de apă în timp ce unitatea este conectată la sistem. Pe tubul de apă conectat la intrarea schimbătorului de căldură trebuie să fie instalat un filtru mecanic. Unitatea este dotată cu valve de siguranţă instalate pe laturile de înaltă şi joasă presiune a circuitului de răcire. Este strict interzisă îndepărtarea protecţiilor părţilor mobile. În caz de oprire neaşteptată a unităţii, urmaţi instrucţiunile aflate în cap. Tabloul de control din manualului de instrucţiuni care face parte din documentaţia aflată în dotarea maşinii livrată împreună cu aceasta utilizatorului final. Este recomandat să efectuaţi operaţiile de instalare şi întreţinere împreună cu alte persoane. În caz de leziuni accidentale sau probleme este indicat să vă comportaţi în felul următor: - Menţineţi-vă calmul - Apăsaţi butonul de alarmă dacă este prezent la locul instalării - Mutaţi persoana accidentată într-un loc cald, departe de unitate şi aşezaţi-o într-o poziţie comodă. - Contactaţi imediat personalul pregătit pentru cazuri de urgenţă aflat în clădire sau adresaţi-vă unui centru de prim ajutor. - Aşteptaţi ca operatorii de prim ajutor să ajungă la locul accidentului, dar nu lăsaţi persoana rănită singură. - Furnizaţi toate informaţiile necesare operatorilor de prim ajutor. Nu instalaţi aparatul chiller în zone care ar putea fi periculoase în timpul operaţiilor d eîntreţinere, precum platforme fără protecţii sau zone care nu respectă normele privind spaţiul necesar în jurul chillerului. Zgomot Unitatea produce zgomot mai ales din cauza rotaţiei compresorilor şi ventilatoarelor. Nivelul de zgomot diferă în funcţie de model şi este indicat în documentaţia maşinii. Dacă unitatea este instalată, folosită şi întreţinută în mod adecvat, nivelul de emisie sonoră nu necesită nici un dispozitiv de protecţie special care să funcţioneze în continuu lângă unitate. În caz de instalare în situaţii deosebite privind sonorizarea, ar putea fi ncesară instalarea unor dispozitive pentru atenuarea zgomotului. Mutare şi ridicare Nu loviţi şi nu scuturaţi unitatea în timpul încărcării/descarcării din vehiculul de transport. Împingeţi sau trageţi unitatea numai de bază. Fixaţi unitatea în interiorul vehiculului de transport pentru ca să nu se mişte provocând daune. Faceţi astfel încât nici un element al unităţii să nu cadă în timpul încărcării / descărcării. Toate unităţile sunt dotate cu puncte de ridicare indicate cu galben. Numai aceste puncte pot fi folosite pentru a ridica unitatea, aşa cum este indicat în Figura 3, Folosiți distanțiere pentru a împiedica deteriorarea bancului de condensare. Poziționați-le deasupra grilajelor ventilatoarelor la o distanță de cel puțin 2.5 metri.

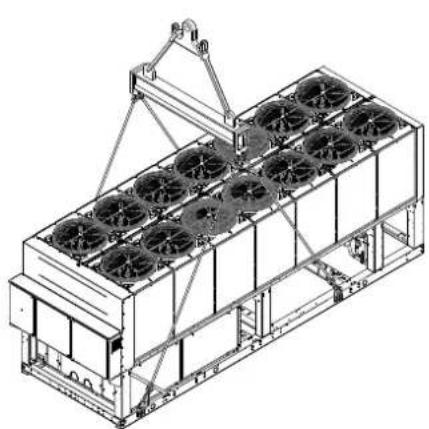

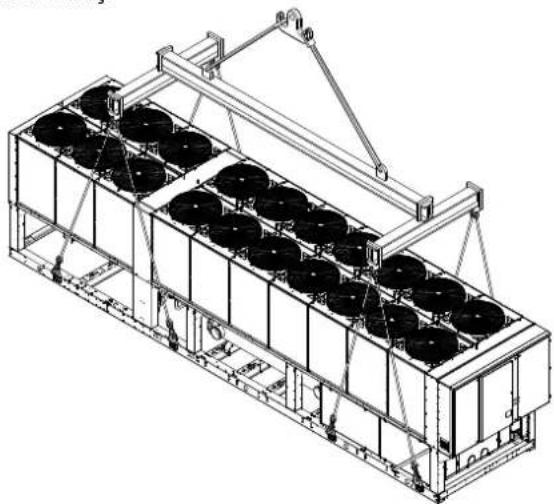

Funiile şi barele folosite pentru ridicare trebuie să fie suficient de rezistente pentru a susţine unitatea în perfectă siguranţă. Verificaţi greutatea unităţii pe plăcuţa de identificare a acesteia. Unitatea trebuie ridicată cu cea mai mare atenţie şi grijă, respectând instrucţiunile privind ridicarea aflate pe etichetă. Ridicaţi unitatea foarte încet, ţinând-o în poziţie perfect orizontală. Aşezare şi ansamblare Toate unităţile au fost proiectate pentru folosirea în exterior, pe balcoane sau la sol, cu condiţia ca în zona înconjurătoare să nu existe obstacole care pot reduce fluxul de aer la bateriile de condensare. Unitatea trebuie instalată pe fundaţii robuste şi perfect nivelate. Dacă unitatea este instalată pe balcoane sau acoperişuri, ar putea fi nevoie să utilizaţi grinzi pentru o mai bună distribuire a greutăţii. Figura 3 – Ridicarea unităţii

Unitate cu 2 compresoare Unitate cu 3 compresoare

În cazul instalării la sol, trebuie furnizată o bază din ciment rezistent, cu grosimea minimă de 250mm şi lăţimea mai mare decât cea a unităţii, astfel încât baza să poată susţine greutatea unităţii. Dacă unitatea este instalată în locuri uşor accesibile persoanelor şi animalelor, este indicat să instalaţi grilaje de protecţie pentru secţiunile condensatorului şi compresorului.D-EIMAC00608-16EU - 191/234

Pentru a garanta prestaţii optime la locul de instalare, respectaţi următoarele instrucţiuni şi luaţi următoarele precauţii: Evitaţi recircularea fluxului de aer. Asiguraţi-vă că nu există obstacole care împiedică fluxul corect de aer. Asiguraţi fundaţii rezistente şi solide pentru a reduce zgomotul şi vibraţiile. Nu instalaţi unitatea în medii cu mult praf pentru a evita contaminarea bateriilor cu murdărie. Apa din sistem trebuie să fie întotdeauna curată, iar toate urmele de ulei sau rugină trebuie curăţate. Pe tubul de intrare al unităţii trebuie instalat un filtru mecanic de apă. Cerinţe minime de spaţiu Este important să respectaţi distanţele minime pe toate unităţile pentru a garanta o ventilaţie optimă a bateriilor de condensare. Când decideţi locul de aşezare al unităţii, luaţi în considerare următorii factori pentru a garanta un flux de aer adecvat: Evitaţi recircularea aerului cald Evitaţi alimentarea insuficientă cu aer a condensatorului răcit cu aer. Ambele condiţii pot duce la creşterea presiunii condensului, care duce apoi la reducerea eficienţei energetice şi a capacităţii de răcire. Fiecare parte a unităţii trebuie să fie accesibilă pentru a efectua operaţii de întreţinere după instalare. Figura 3 indică spaţiul minim necesar. Nu trebuie să existe obstacole în calea încărcării verticale cu aer. Dacă unitatea este înconjurată de pereţi sau obstacole care au aceeaşi înălţime ca şi unitatea, aceasta trebuie să fie instalată la o distanţă mai mare de 2500mm. Dacă aceste obstacole sunt mai înalte, unitatea trebuie să fie instalată la o distanţă mai mare de 3000mm. Dacă unitatea este instalată fără a respecta distanţele minime indicate pentru pereţi şi/sau obstacole verticale, acest fapt poate duce la o combinaţie de recirculare a aerului cald şi/sau alimentarea insuficientă a condensatorului răcit cu aer care poate genera reducerea capacităţii şi eficienţei. În orice caz, microprocesorul va permite unităţii adapatarea la noile condiţii de funcţionare punând la dispoziţie capacitatea maximă disponibilă în anumite circumstanţe, chiar dacă distanţa laterală este inferioară celei recomandate, cu excepţia situaţiei în care condiţiile operative influenţează asupra siguranţei personalului sau unităţii. Când două sau mai multe unităţi sunt aşezate una lângă alta, este indicat să respectaţi o distanţă de cel puţin 3600mm între bazele condensatoarelor. Pentru alte soluţii, adresaţi-vă reprezentantului producătorului. Protecţia sonoră Când nivelul de emisie sonoră necesită un control special, trebuie să fiţi foarte atenţi pentru a izola unitatea de baza sa aplicând în mod adecvat elemente antivibraţii (elemente furnizate ca şi opţionale). Tuburile flexibile de legătură trebuie instalate şi pe legăturile hidraulice. Tuburile de apă Tuburile trebuie să realizeze un număr cât mai redus de curbe şi de schimbări verticale de direcţie. În acest fel costurile de instalaţie sunt reduse iar prestaţiile sistemului sunt mult mai bune. Sistemul hidraulic trebuie să aibă:

1. Montaje antivibraţii pentru a reduce transmisia vibraţiilor

2. Valve de izolare a unităţii hidraulice în timpul operaţiilor de

4. Dispozitiv de aerisire manual sau automat în punctul cel

mai înalt al sistemului, şi un sistem de drenare în punctul cel mai de jos.

5. Vaporizatorul şi dispozitivul de recuperare al căldurii nu

trebuie să se afle în punctul cel mai înalt al sistemului.

6. Un dispozitiv adecvat care să poată menţine sistemul

hidraulic sub presiune (bazin de expansiune etc.)

7. Indicatorii de presiune şi temperatură a apei care asistă

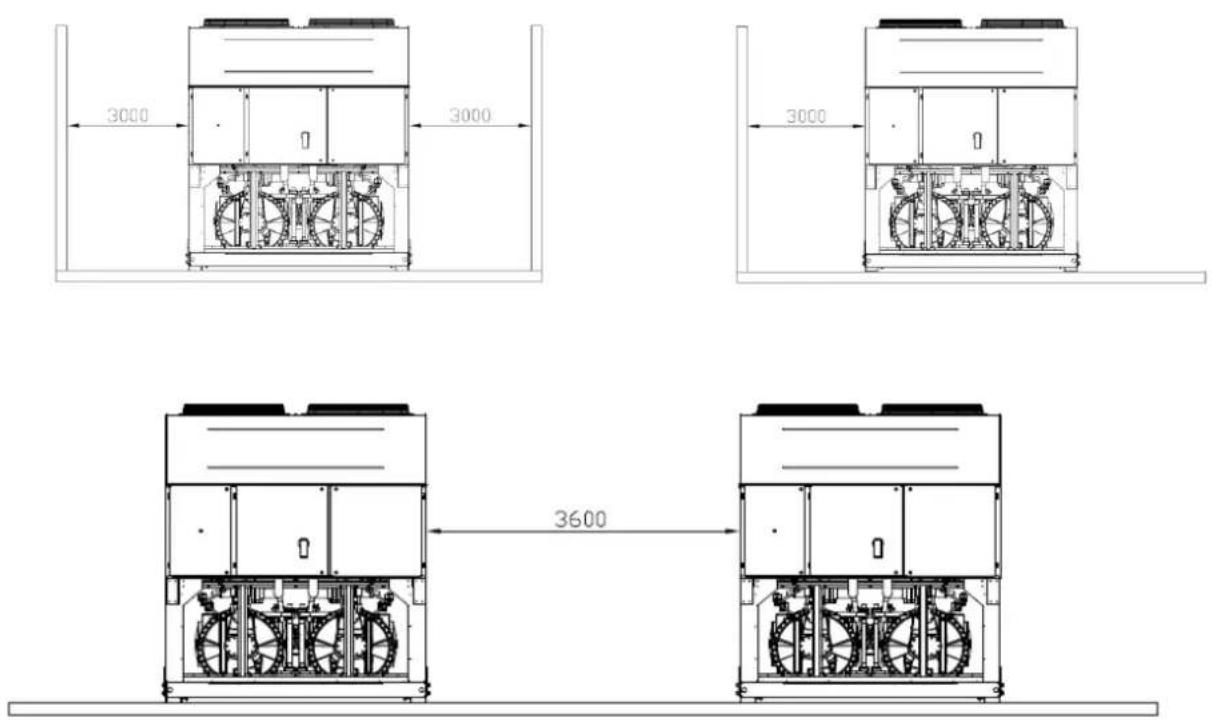

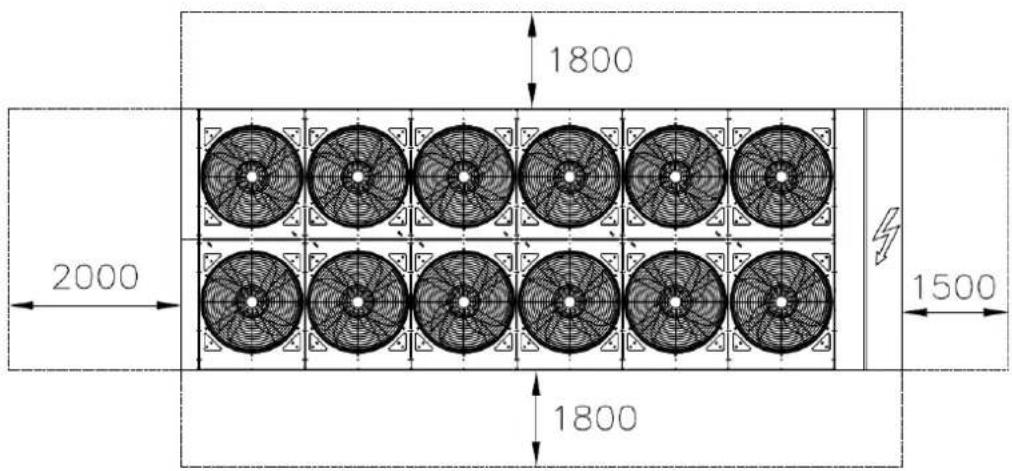

operatorul în timpul operaţiilor de asistenţă şi întreţinere. Figura 4 – Cerinţe minime de spaţiuD-EIMAC00608-16EU - 192/234

8. Un filtru sau un dispozitiv pentru reducerea particelelor din

lichid. Folosirea unui filtru creşte durata de viaţă a pompei contribuind la menţinerea în bune condiţii a sistemului hidraulic.

9. Vaporizatorul are o rezistenţă electrică, un termostat care

garantează protecţia împotriva congelării apei la o temperatură ambientală minimă de –25°C. Dar, toate celelalte tuburi de apă şi dispozitivele hidraulice externe trebuie protejate împotriva îngheţului.

10. Apa din dispozitivul de recuperare al căldurii trebuie să fie

golită în timpul iernii, cu excepţia situaţiei în care se adaugă un amestec de etilen glicol în concentraţie adecvată

11. În cazul înlocuirii unităţii, întregul sustem hidraulic trebuie

golit şi curăţat înainte de a instala noua unitate. Înainte de a porni noua unitate, este recomandată efectuarea unuor teste regulate şi tratamente chimice adecvate ale apei.

12. Dacă glicolul este adăugat în sistemul hidraulic ca şi

protecţie împotriva îngheţului, fiţi atenţi ca presiunea de aspiraţie să fie mai mică, prestaţiile unităţii vor fi inferioare iar căderile de presiune mai mari. Toate sistemele de protecţie ale unităţii, precum antigelul şi protecţiile împotriva joasei presiuni vor trebui reglate din nou.

13. Înainte de a izola tuburile de apă controlaţi să nu existe

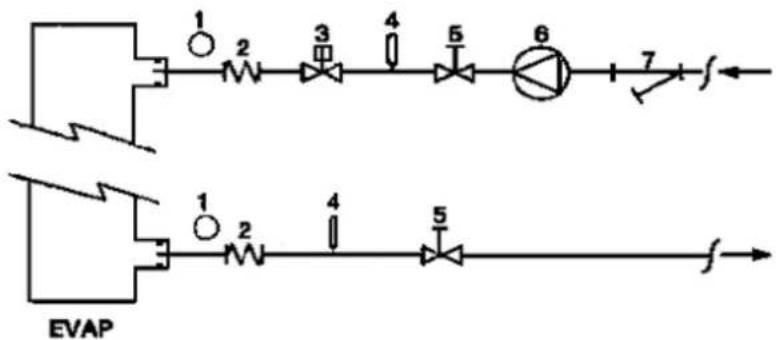

pierderi.. Figura 5 - Conectarea tuburilor de apă la vaporizator

4. Sondă de temperatură

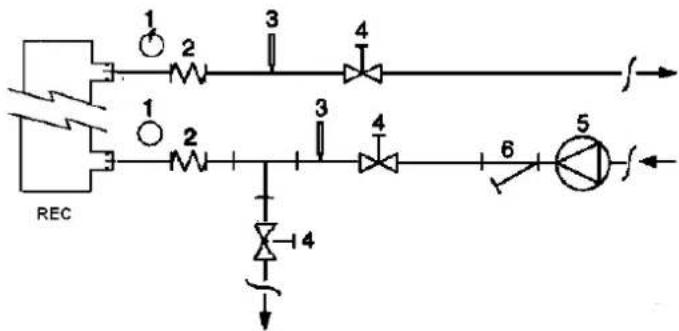

Figura 6 - Conectarea tuburilor de apă pentru schimbătoarele de recuperare a căldurii

3. Sondă de temperatură

Tratarea apei Înainte de a pune în funcţiune unitatea, curăţaţi circuitul de apă. Murdăria, calcarul, resturile datorate corodării şi alte materiale care se pot acumula în interiorul schimbătorului de căldură reducând capacitatea de schimb termic a acestuia. Poate duce şi la reducerea presiunii, reducând fluxul de apă. Tratamentul adecvat al apei poate reduce riscul de coroziune, eroziune şi formare a calcarului etc. Tratamentul adecvat al apei trebuie stabilit local, în funcţie de tipul sistemului şi caracteristicilor apei. Producătorul nu este responsabil de eventuale daune sau defecte ale aparatului datorate lipsei sau tratamentului neadecvat al apei. Tabel 1 – Limite acceptabile ale calităţii apei pH (25°C) 6,88,0

Duritate totală (mg CaCO

Conductivitate electrică S/cm (25°C)

/ l) Niciunul Ion sulfură (mg SO

Protecţie antiîngheţ a schimbătoarelor de recuperare şi a vaporizatorului Toate vaporizatoarele sunt dotate cu o rezistenţă electrică controlată din punct d evedere termostatic, care furnizează o protecţie împotriva îngheţului la temperaturi minime de –25°C. Totuşi, pot fi uitlizate alte metode împotriva îngheţului, cu excepţia situaţiei în care schimbătoarele de căldură sunt complet goale şi curăţate cu soluţie de antigel. În momentul proiectării sistemului, sunt considerate două sau mai multe metode de protecţie, descrise mai jos: Recircularea continuă a fluxului de apă în interiorul tuburilor şi schimbătoarelor Adăgarea unei cantităţi adecvate de glicol în circuitul de apă. Izolarea termică şi încălzirea suplimentară a tuburilor expuse Golirea şi curăţarea schimbătorului de căldură în timpul anotimpurilor reci. Este de datoria instalatorului şi/sau personalului responsabil cu întreţinerea locală, să facă în aşa fel încât să fie utilizate metodele împotriva îngheţului. Asiguraţi-vă că sunt efectuate operaţiile de întreţinere adecvate privind protecţia împotriva îngheţului. Nerespectarea indicaţiilor duce la defecte ale unităţii. Daunele provocate de îngheţ nu sunt acoperite de garanţie. Instalare indicator de debit Pentru a garanta un flux de apă suficient în tot vaporizatorul, este necesar să instalaţi un indicator de debit în circuitul hidraulic care poate fi aşezat pe tuburile de apă la intrare şi la ieşire. Scopul indicatorului de debit este de a opri unitatea în cazul în care este întrerupt debitul de apă, evitând congelarea vaporizatorului. Producătorul oferă, opţional, un indicator de debit adecvat care a fost selectat în acest scop. Acest indicator este de tip paletă este adecvat pentru aplicaţii continue în exterior (IP67) cu diametrul tuburilor de la 1” la 6”. Indicatorul de debit este dotat cu un contact curat care trebuie conectat electric la terminalele indicate în schema electrică. Indicatorul de debit trebuie calibrat astfel încât să intervină când fluxul de apă al vaporizatorului coboară sub 50% din capacitatea nominală. Recuperarea căldurii Dacă se doreşte, unităţile pot fi dotate cu sistem de recuperare a căldurii. Acest sistem este creat cu un schimbător de căldură răcit cu apă aflat pe tubul de evacuare a compresorului şi un dispozitiv de gestiune al presiunii de condensare. Pentru a garanta funcţionarea compresorului în interiorul protecţiei sale, unitatea de recuperare al valorii nu poate funcţiona cu temperatura apei sub 28°C. Proiectantul instalaţiei şi instalatorul aparatului chiller au responsabilitatea de a garanta respectul acestei valori (ex. folsind o valvă bypass de recirculare). Instalaţia electrică Informaţii generale Toate conexiunile electrice ale unităţii trebuie efectuate în conformitate cu legile şi normele în vigoare. Toate activităţile de instalare, gestionare şi întreţinere trebuie efectuate de către personal calificat. Consultaţi schema electrică specifică a unităţii cumpărate. Dacă schema electrică nu se află împreună cu unitatea sau a fost pierdută, contactaţi reprezentantul producătorului care vă va trimite o copie. În caz de diferenţe între schema electrică şi tabloul/cablurile electrice, contactaţi reprezentantul producătorului. Folosiţi doar conductori din cupru, altfel se poate produce supraîncălzirea şi coroziunea punctelor de legătură cu riscul de a produce defecţiuni la unitate. Pentru a evita interferenţele, toate cablurile de comandă trebuie legate separat de cele electrice. Pentru aceasta utilizaţi pasaje electrice diferite.Înainte de a efectua asistenţa unităţii, întrerupeţi alimentarea cu energie electrică de la întrerupătorul principal aflat pe tabloul de comandă. Când unitatea este oprită dar întrerupătorul de deconectare este în poziţie închis, circuitele nefolosite vor fi oricum active. Nu deschideţi niciodată compresoarele înainte de a deschide întrerupătorul de deconectare generală a unităţii. Contemporaneitatea sarcinilor mono şi trifazice precum şi dezechilibrele între faze pot duce la pierderi la pământ până la 150mA, în timpul funcţionării normale a unităţilor din serie. Dacă unitatea cuprinde dispozitive care generează armonice superioare (precum VFD şi tăieri de fază), pierderile pot fi mult mai mari (circa 2Amperi). Protecţiile sistemului de alimentare cu energie electrică trebuie să fie proiectate în baza valorilor menţionate mai sus. Funcţionare Responsabilităţile operatorului Este esenţial ca operatorul să aibă o pregătire profesională adecvată şi să cunoască bine sistemul înainte de a folosi unitatea. Înafară de lectura acestui manual, operatorul trebuie să studieze manualul operativ al microprocesorului şi schema electrică, pentru a înţelege secvenţele de pornire, funcţionarea şi secvenţele de oprire, precum şi funcţionarea dispozitivelor de siguranţă. În timpul fazei d epornire iniţiale a unităţii, un tehnician autorizat de către producător este la dipoziţia cumpărătorului pentru a răspunde oricăror întrebări şi a vă oferi instrucţiuni corecte privind modul de funcţionare. Operatorul trebuie să aibă o înregistrarea a datelor operative pentru fiecare unitate instalată. O altă înregistrare trebuie păstrată şi pentru activităţile periodice de întreţinere şi asistenţă. Dacă operatorul observă condiţii de funcţionare anormale sau neobişnuite, trebuie să consulte serviciul tehnic autorizat de către producător. Întreţinere de rutină Activităţile minime de întreţinere sunt enumerate în Table 2 Asistenţă şi garanţie limitate Toate unităţile sunt testate în fabrică şi garantate 12 luni de la prima punere în funcţiune sau 18 luni de la furnizare. Aceste unităţi au fost construite respectând cele mai înalte standarde calitative, garantând ani de funcţionare fără defecţiuni. Totuşi, este important să asiguraţi o întreţinere periodică adecvată conform procedurilor din acest manual şi bunelor practici de întreţinere a maşinilor. Este indicat să semnaţi un contract de întreţinere cu un serviciu autorizat de către producător pentru a garanta o funcţionare eficientă fără probleme, datorită experienţei şi competenţei personalului nostru. Trebuie luat în considerare faptul că unitatea are nevoie de întreţinere şi în timpul perioadei de garanţie. Trebuie ţinut cont de faptul că folosirea neadecvată a unităţii, de exemplu peste limitele sale operative, sau lipsa activităţilor de întreţinere aşa cum este indicat în prezentul manual, duce la anularea garanţiei. Respectaţi următoarele indicaţii mai ales pentru a respecta limitele garanţiei:

1. Unitatea nu poate funcţiona peste limitele specificate

2. Alimentarea cu energie electrică trebuie să fie între limitele

de tensiune, să fie lipsită de armonice sau schimbări neaşteptate de tensiune.

3. Alimentarea trifazică nu trebuie să prezinte dezechilibre

între faze mai mari de 3%. Unitatea trebuie să fie oprită până când problemele electrice nu au fost rezolvate.

4. Nu dezactivaţi şi nu anulaţi nici un dispozitiv de siguranţă,

fie el mecanic, electric sau electronic.

5. Apa folosită pentru umplerea circuitului hidraulic trebuie să

fie curată şi tratată în mod adecvat. Filtrul mecanic trebuie să fie instalat în locul cel mai apropiat al intrării vaporizatorului.D-EIMAC00608-16EU - 195/234

6. Capacitatea apei vaporizatorului nu trebuie să fie mai

mare de 120% sau mai mică de 80% faţă d ecapacitatea nominală, decât dacă există alte specificaţii. Controale periodice obligatorii şi pornirea aplicaţiilor sub presiune Unităţile sunt incluse în categoria IV a clasificării stabilite de Directiva Europeană PED 2014/68/UE. Pentru aparatele chiller incluse în această categorie, unele norme locale cer inspecţia periodică de către o agenţie autorizată. Verificaţi cerinţele în vigoare la locul instalării.

Tabel 2 – Program de întreţinere de rutină

Inspecţia vizivă a unităţii pentru a observa eventuale daune şi / sau defecte

Verificarea integrităţii izolaţiei termice

Curăţarea şi vopsirea atunci când este necesar

Controlul modului de funcţionare al indicatorului de debit

Instalaţia electrică

Verificarea uzurii contactorului - înlocuiţi dacă este necesar

Verificarea fixării terminalelor electrice - strângeţi dacă este necesar

Curăţarea interiorului tabloului electric

Inspecţia vizuală a componentelor pentru eventuale semne de supraîncălzire.

Verificarea modului de funcţionare a compresorului şi a rezistenţei electrice

Măsurarea izolaţiei motorului şi compresorului folosind aparatul Megger

Circuitul de răcire:

Controlul existenţei unor pierderi de agent de răcire

Verificarea debitului agentului de răcire prin geamul de inspecţie vizuală a lichidului - geamul de inspecţie trebuie să fie plin.

Verificarea scăderii presiunii filtrului de uscare

Verificarea scăderii presiunii filtrului de ulei (nota 5)

Analiza vibraţiilor compresorului

Analiza acidităţii compresorului (7)

Secţiunea condensatorului:

Curăţarea componentelor condensatorului (Nota 4)

Verificarea fixării corecte a ventilatoarelor

Verificarea plăcilor condensatorului - îndepărtaţi dacă este necesar

1. Activităţile lunare le includ pe cele săptămânale.

2. Activităţile anuale (sau de început de anotimp) le includ pe cele săptămânale şi lunare.

3. Valorile operative ale unităţii pot fi citite zilnic respectând standardele de observaţie.

4. În medii cu concentraţie mare de particele transportate pe cale aerului, poate fi necesară curăţarea mai des a condensatorului.

5. Înlocuiţi filtrul de ulei când scăderea de presiune atinge 2,0 Bar.

6. Controlaţi prezenţa metalelor dizolvate.

7. TAN (Număr total de acizi): 0,10 : nici o acţiune

Între 0,10 şi 0,19: înlocuiţi filtrele antiacid şi controlaţi din nou după 100 de ore de funcţionare. Continuaţi să înlocuiţi filtrele până când TAN scade sub 0,10. 0,19 : înlocuiţi uleiul, filtrul de ulei şi deshidratorul de ulei. Verificaţi la intervale regulate. Informaţii importante privind aparatul de răcire în folosinţă Acest produs conţine gaze florurate cu efect de seră. Nu eliberaţi gazul în atmosferă. Tip agent de răcire: R134a Valoare GWP(1): 1430 (1)GWP = Potenţial de Incălzire Globală Cantitatea de agent de răcire necesară pentru funcţionarea standard este indicată pe tăbliţa de identificare a unităţii. Cantitatea de agent de răcire efectivă încărcată în unitate este indicată pe traversa argintie din interiorul tabloului electric. În baza legislaţiei europene şi locale în vigoare, pot fi necesare inspecţii periodice pentru a identifica eventuale pierderi de agent de răcire.D-EIMAC00608-16EU - 196/234

Instrucţiuni pentru încărcarea unităţilor în fabrică şi la locaţie (Informaţii importante privind agentul de răcire utilizat) Sistemul de răcire va fi încărcat cu gaze cu efect de seră fluorurate. Nu eliberaţi gazul în atmosferă. 1 Completaţi cu cerneală indelebilă eticheta de încărcare cu agent de răcire furnizată împreună cu produsul, conform instrucţiunilor: - încărcarea cu agent de răcire a fiecărui circuit (1; 2; 3) - încărcarea totală cu agent de răcire (1 + 2 + 3) - calculaţi emisiile de gaz cu efect de seră utilizând următoarea formulă: Valoarea GWP a agentului de răcire x Încărcarea totală cu agent de răcire (în kg) / 1000

a Conţine gaze fluorurate cu efect de seră. b Număr circuit c Încărcare în fabrică d Încărcare la locaţie e Încărcare cu agent de răcire pentru fiecare circuit (în conformitate cu numărul de circuite) f Încărcare totală cu agent de răcire g Încărcare totală cu agent de răcire (Fabrică + Locaţie) h Emisie de gaze cu efect de seră a cantităţii totale de agent de răcire încărcate exprimată ca echivalent al tone de CO2 m Tip agent de răcire n GWP = Potenţial de încălzire globală p Număr de serie al unităţii 2 Eticheta completată trebuie lipită în interiorul panoului electric. În baza legislaţiei europene şi locale în vigoare, pot fi necesare inspecţii periodice pentru a identifica eventuale pierderi de agent de răcire. Adresaţi-vă agentului local pentru mai multe informaţii. ANUNŢ În Europa, emisia de gaze cu efect de seră a cantităţii totale de agent de răcire încărcată în sistem (exprimată ca echivalent al tone de CO

) este utilizată pentru a determina intervalele de întreţinere. Urmaţi legislaţia aplicabilă. Formulă pentru calcularea emisiilor de gaze cu efect de seră: Valoarea GWP a agentului de răcire x Încărcarea totală cu agent de răcire (în kg) / 1000 Utilizaţi valoarea GWP menţionată pe eticheta gazelor cu efect de seră. Această valoare GWP se bazează pe al 4-lea raport de evaluare IPCC. Valoarea GWP menţionată în manual ar putea fi depăşită (de ex. bazată pe al 3-lea raport de evaluare IPCC)D-EIMAC00608-16EU - 197/234

Adresaţi-vă agentului local pentru mai multe informaţii. Eliminare Unitatea este compusă din elemente metalice, plastice şi electronice. Toate aceste părţi trebuie eliminate în baza normelor locale în vigoare. Bateriile cu plumb trebuie adunate şi trimise centrelor de colectare a deşeurilor. Unleiul trebuie adunat şi trimis centrelor de colectare a deşeurilor.

Acest manual reprezintă un suport tehnic şi nu constituie o ofertă cu caracter obligatoriu. Conţinutul nu poate fi garantat explicit sau implicit ca şi complet, precis sau de încredere. Toate datele şi indicaţiile cuprinse pot fi modificate fără preaviz. Datele comunicate în momentul comenzii vor fi considerate definitive. Producătorul nu îşi asumă responsabilitatea pentru eventuale daune directe sau indirecte, în sensul larg al termenului, derivate sau legate de uitlizarea şi / sau interpretarea acestui manual. Ne rezervăm dreptul de a aduce modificări de proiect sau structurale, în orice moment, fără preaviz. În consecinţă imaginea de pe copertă are caracter indicativ.D-EIMAC00608-16EU - 198/234

Versiune unitate cu răcire liberă Unităţile cu răcire liberă au bobine suplimentare utilizate pentru a răci anticipat lichidul provenind din clădire şi pentru a spori eficienţa generală prin evacuarea compresoarelor până când acestea se opresc complet dacă acest lucru este permis de condiţiile meteo. Fluxul de apă poate fi dirijat către bobinele suplimentare în cazul în care temperatura externă scade sub temperatura apei de retur, prin supapa cu trei căi (sau prin două supape simple. Depinde de mărimea chiller-ului). Operaţiunea de răcire liberă poate fi activată prin întrerupătorul QFC instalat în secţiunea de control a panoului electric. După activarea funcţiei de răcire liberă, sistemul de control al unităţii gestionează automat funcţionarea supapelor pentru apă. Sistemul controlează de asemenea funcţionarea ventilatoarelor, sporind la maxim efectul de răcire liberă.

ATENŢIE Instalaţia de apă TREBUIE umplută cu procentul corect de apă şi glicol. Este răspunderea utilizatorului final să asigure procentul corect de apă / glicol. Deteriorarea bobinelor de răcire liberă, produsă de îngheţ, nu este acoperită de garanţie.

ATENŢIE Instalaţi întrerupătoare de flux pe conexiunile pompelor de apă pentru a detecta fluxul de apă al sistemului.

ATENŢIE Pentru a preveni deteriorarea bobinelor de răcire liberă şi a ţevilor evaporatorului, instalaţi o sită la ţeava de admisie a apei, a unităţii. Sita trebuie să aibă o plasă cu ochi de maxim 0,5 mm.

Acestea sunt două tipuri de sistem de control al răcirii libere: Sistem de răcire cu supapă cu 3 căi EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils Bobine cu răcire liberă 3 Way Valve Supapă cu 3 căi EEWT Sondă temperatură apă intrare Evaporator Evaporator ELWT Sondă temperatură apă ieşireD-EIMAC00608-16EU - 199/234

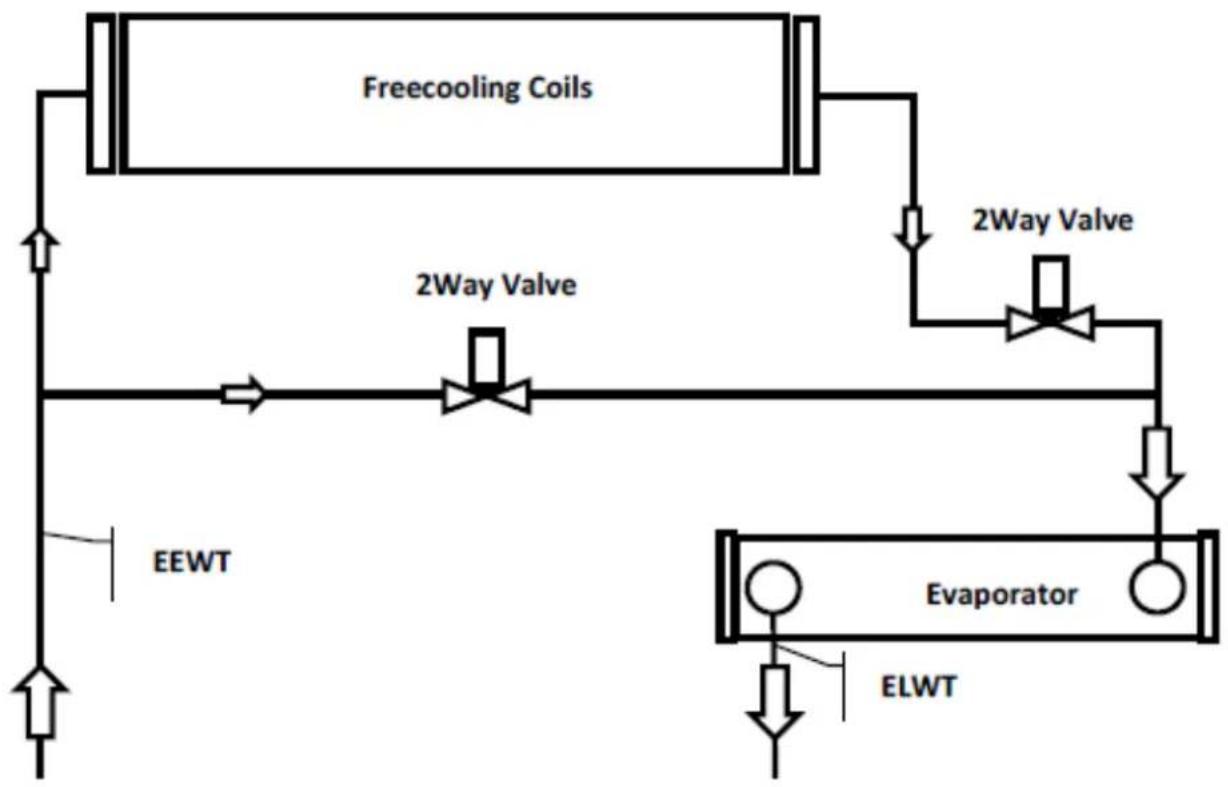

Freecooling coils Bobine cu răcire liberă 2 Way Valve Supapă cu 2 căi EEWT Sondă temperatură apă intrare Evaporator Evaporator ELWT Sondă temperatură apă ieşire

Comutarea sistemului este controlată prin intermediul sistemului de control încorporat al unităţii, în funcţie de condiţiile de operare şi de valoarea prescrisă. Scăderile presiunii apei sunt diferite în timpul iernii şi în timpul verii, în consecinţă fluxul de apă în chiller poate fi diferit. Verificaţi ca fluxul minim şi maxim de apă, între funcţionarea pe timp de vară şi pe timp de iarnă, să se afle în limitele fluxului de apă (consultaţi manualul produsului).D-EIMAC00608-16EU - 200/234
