BEDIENUNGSANLEITUNG EWAD910C DAIKIN

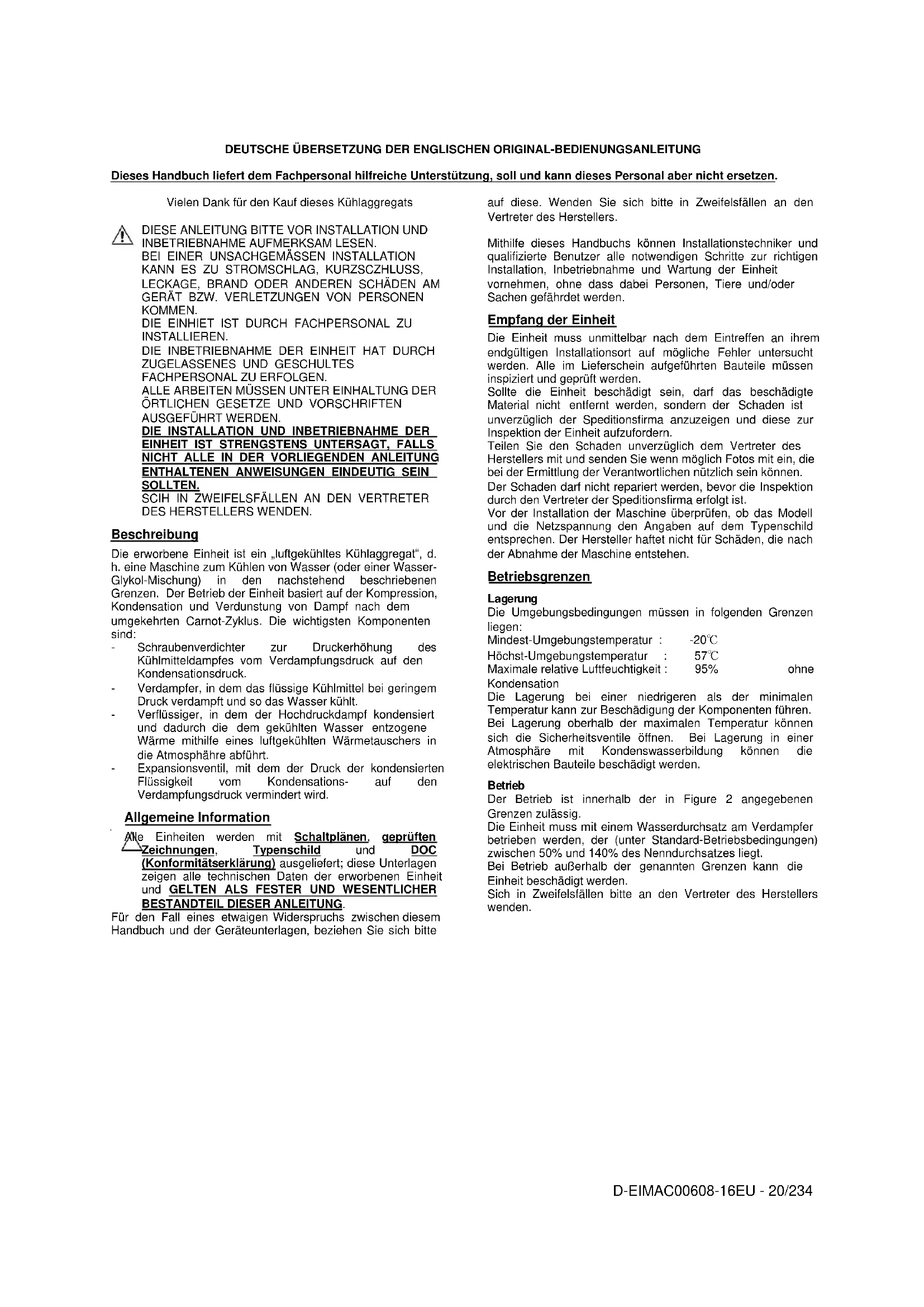

DEUTSCHE ÜBERSETZUNG DER ENGLISCHEN ORIGINAL-BEDIENUNGSANLEITUNG

Dieses Handbuch liefert dem Fachpersonal hilfreiche Unterstützung, soll und kann dieses Personal aber nicht ersetzen. Vielen Dank für den Kauf dieses Kühlaggregats

DIESE ANLEITUNG BITTE VOR INSTALLATION UND

INBETRIEBNAHME AUFMERKSAM LESEN.

GERÄT BZW. VERLETZUNGEN VON PERSONEN

DIE INBETRIEBNAHME DER EINHEIT HAT DURCH

ZUGELASSENES UND GESCHULTES

FACHPERSONAL ZU ERFOLGEN. ALLE ARBEITEN MÜSSEN UNTER EINHALTUNG DER

ÖRTLICHEN GESETZE UND VORSCHRIFTEN

DIE INSTALLATION UND INBETRIEBNAHME DER

EINHEIT IST STRENGSTENS UNTERSAGT, FALLS

NICHT ALLE IN DER VORLIEGENDEN ANLEITUNG

ENTHALTENEN ANWEISUNGEN EINDEUTIG SEIN

SOLLTEN. SCIH IN ZWEIFELSFÄLLEN AN DEN VERTRETER DES HERSTELLERS WENDEN. Beschreibung Die erworbene Einheit ist ein „luftgekühltes Kühlaggregat“, d. h. eine Maschine zum Kühlen von Wasser (oder einer Wasser- Glykol-Mischung) in den nachstehend beschriebenen Grenzen. Der Betrieb der Einheit basiert auf der Kompression, Kondensation und Verdunstung von Dampf nach dem umgekehrten Carnot-Zyklus. Die wichtigsten Komponenten sind: - Schraubenverdichter zur Druckerhöhung des Kühlmitteldampfes vom Verdampfungsdruck auf den Kondensationsdruck. - Verdampfer, in dem das flüssige Kühlmittel bei geringem Druck verdampft und so das Wasser kühlt. - Verflüssiger, in dem der Hochdruckdampf kondensiert und dadurch die dem gekühlten Wasser entzogene Wärme mithilfe eines luftgekühlten Wärmetauschers in die Atmosphähre abführt. - Expansionsventil, mit dem der Druck der kondensierten Flüssigkeit vom Kondensations- auf den Verdampfungsdruck vermindert wird. Allgemeine Information Alle Einheiten werden mit Schaltplänen, geprüften Zeichnungen, Typenschild und DOC (Konformitätserklärung) ausgeliefert; diese Unterlagen zeigen alle technischen Daten der erworbenen Einheit und GELTEN ALS FESTER UND WESENTLICHER BESTANDTEIL DIESER ANLEITUNG. Für den Fall eines etwaigen Widerspruchs zwischen diesem Handbuch und der Geräteunterlagen, beziehen Sie sich bitte auf diese. Wenden Sie sich bitte in Zweifelsfällen an den Vertreter des Herstellers. Mithilfe dieses Handbuchs können Installationstechniker und qualifizierte Benutzer alle notwendigen Schritte zur richtigen Installation, Inbetriebnahme und Wartung der Einheit vornehmen, ohne dass dabei Personen, Tiere und/oder Sachen gefährdet werden. Empfang der Einheit Die Einheit muss unmittelbar nach dem Eintreffen an ihrem endgültigen Installationsort auf mögliche Fehler untersucht werden. Alle im Lieferschein aufgeführten Bauteile müssen inspiziert und geprüft werden. Sollte die Einheit beschädigt sein, darf das beschädigte Material nicht entfernt werden, sondern der Schaden ist unverzüglich der Speditionsfirma anzuzeigen und diese zur Inspektion der Einheit aufzufordern. Teilen Sie den Schaden unverzüglich dem Vertreter des Herstellers mit und senden Sie wenn möglich Fotos mit ein, die bei der Ermittlung der Verantwortlichen nützlich sein können. Der Schaden darf nicht repariert werden, bevor die Inspektion durch den Vertreter der Speditionsfirma erfolgt ist. Vor der Installation der Maschine überprüfen, ob das Modell und die Netzspannung den Angaben auf dem Typenschild entsprechen. Der Hersteller haftet nicht für Schäden, die nach der Abnahme der Maschine entstehen. Betriebsgrenzen Lagerung Die Umgebungsbedingungen müssen in folgenden Grenzen liegen: Mindest-Umgebungstemperatur : -20℃ Höchst-Umgebungstemperatur : 57℃ Maximale relative Luftfeuchtigkeit : 95% ohne Kondensation Die Lagerung bei einer niedrigeren als der minimalen Temperatur kann zur Beschädigung der Komponenten führen. Bei Lagerung oberhalb der maximalen Temperatur können sich die Sicherheitsventile öffnen. Bei Lagerung in einer Atmosphäre mit Kondenswasserbildung können die elektrischen Bauteile beschädigt werden. Betrieb Der Betrieb ist innerhalb der in Figure 2 angegebenen Grenzen zulässig. Die Einheit muss mit einem Wasserdurchsatz am Verdampfer betrieben werden, der (unter Standard-Betriebsbedingungen) zwischen 50% und 140% des Nenndurchsatzes liegt. Bei Betrieb außerhalb der genannten Grenzen kann die Einheit beschädigt werden. Sich in Zweifelsfällen bitte an den Vertreter des Herstellers wenden.D-EIMAC00608-16EU - 21/234 Abbildung 1 - Beschreibung der auf der Schalttafel angebrachten Etiketten (Der Schaltschrank kann aus zwei verschiedenen Höhen werden)

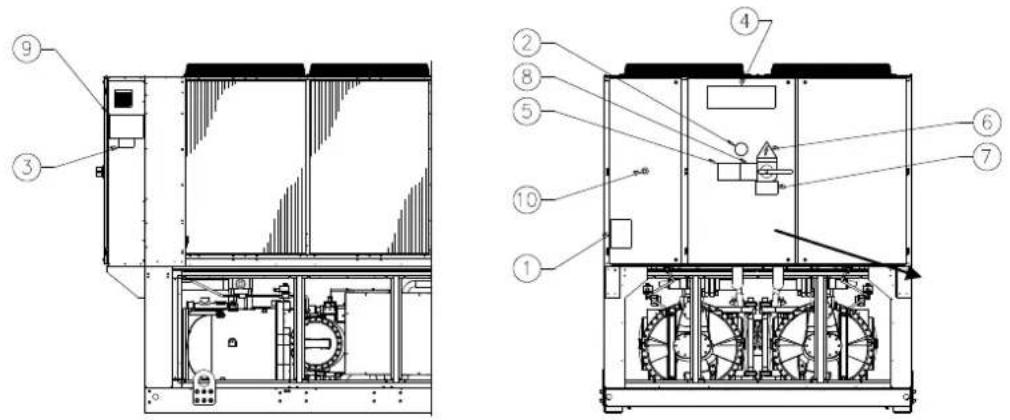

Kennzeichnung der Etiketten 1 – Symbol nicht entflammbaren Gases 6 – Symbol der elektrischen Gefährdung

7 – Warnung vor gefährlicher Spannung 3 – Typenschild der Einheit

8 - Hinweis zum Anzug der Kabel

5 – Hinweis zur Füllung des Wasserkreislaufs

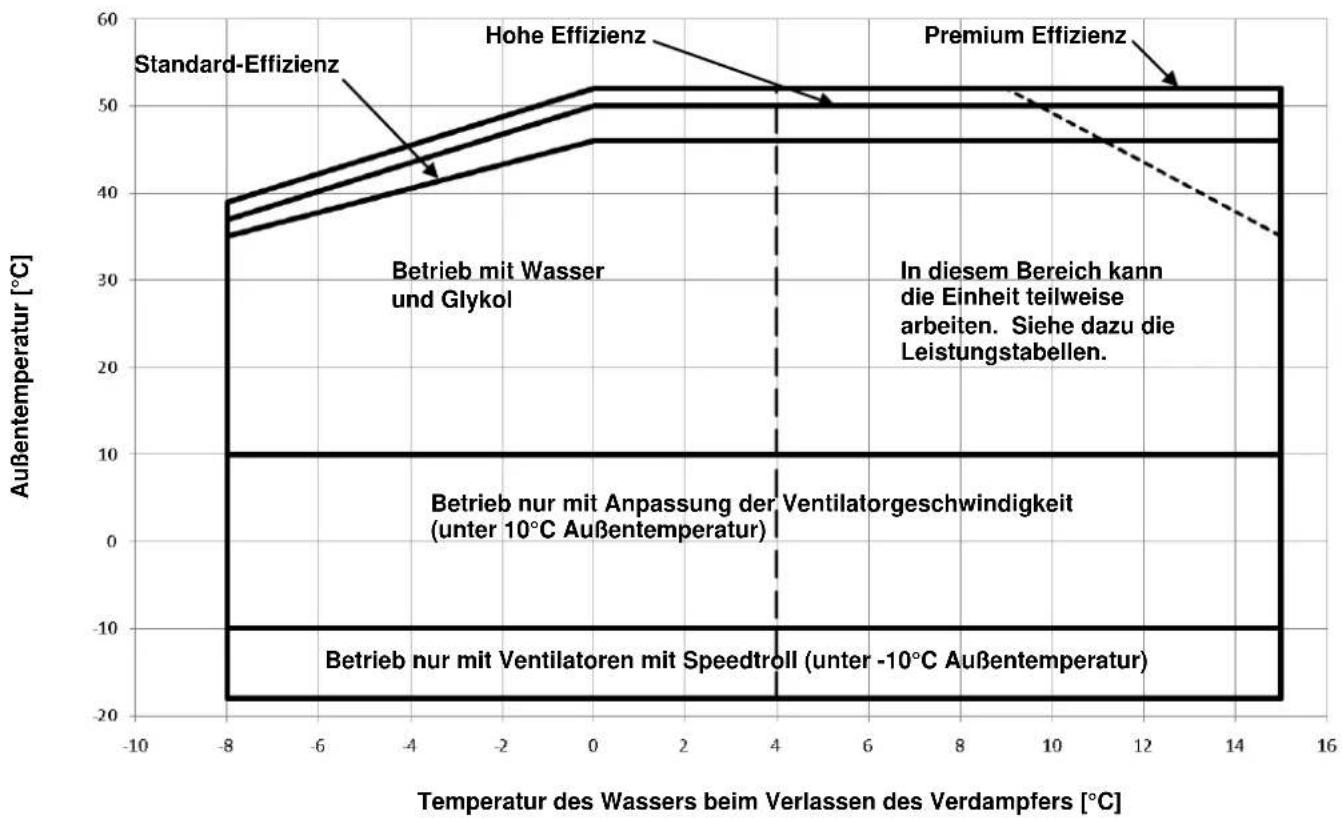

Abbildung 2 - Betriebsbereich

Temperatur des Wassers beim Verlassen des Verdampfers [°C] Standard-Effizienz Hohe Effizienz Premium Effizienz Betrieb mit Wasser und Glykol In diesem Bereich kann die Einheit teilweise arbeiten. Siehe dazu die Leistungstabellen.

Betrieb nur mit Anpassung der Ventilatorgeschwindigkeit (unter 10°C Außentemperatur)

Betrieb nur mit Ventilatoren mit Speedtroll (unter -10°C Außentemperatur)D-EIMAC00608-16EU - 22/234

Sicherheit Die Einheit muss fest am Boden verankert werden. Es ist wesentlich, folgende Anweisungen einzuhalten: Die Einheit darf nur unter Verwendung der an den gelb markierten, am Sockel befestigten Hebepunkte angehoben werden. Es ist untersagt, sich den elektrischen Komponenten der Maschine zu nähern, ohne dass der Haupttrennschalter der Einheit geöffnet und die Stromversorgung abgeschaltet wurde. Der Zugang zu den elektrischen Komponenten ist ohne entsprechende Isolierplatte verboten. Bei Nässe und/oder Luftfeuchte den elektrischen Komponenten fernbleiben. An scharfen Kanten und der Oberfläche der Sektion des Verflüssigers besteht Verletzungsgefahr. Direkten Kontakt vermeiden und geeignete Schutzmaßnahmen treffen.. Vor Wartungsarbeiten an den Kühlerventilatoren und/oder Verdichtern Stromversorgung durch Abschalten des Hauptschalters unterbrechen. Bei Nichtbeachtung dieser Vorschrift kann es zu schweren Verletzungen kommen. Solange die Einheit an das Leitungssystem angeschlossen ist, dürfen keine Festkörper in die Wasserleitungen gelangen. Einen mechanischen Filter an der Wasserleitung installieren, die am Zulaufrohr des Wärmetauschers angeschlossen ist. Die Einheit wird mit Sicherheitsventilen geliefert, die sowohl an der Hoch- als auch Niederdruckseite des Kühlkreises vormontiert sind. Das Entfernen der Schutzvorrichtungen an den beweglichen Teilen ist strengstens verboten. Bei plötzlichem Stillstand der Einheit sind die Anweisungen in der Bedienungsanleitung der Bedientafel zu beachten, die zu der dem Endbenutzer ausgehändigten Dokumentation am Gerät gehören. Es wird dringend empfohlen, die Installations- und Wartungsarbeiten im Beisein anderer Personen auszuführen. Im Fall von Unfällen oder Unwohlsein ist erforderlich: - Die Ruhe zu bewahren - Den Alarmknopf betätigen, falls am Installationsort vorhanden - Die verletzte Person an einen warmen Ort fern von der Einheit verbringen und in Ruhelage versetzen - Unmittelbar Rettungspersonal des Werks oder des Rettungsdienstes benachrichtigen - Bei der verletzten Person warten, bis der Rettungsdienst eintrifft - Dem Rettungspersonal alle erforderlichen Auskünfte erteilen Kühlaggregat möglichst nicht in Bereichen installieren, in denen während der Wartungsarbeiten Gefahren bestehen können, wie Plattformen ohne Geländer oder Führungen oder in Bereichen, in denen die Mindestabstände um das Gerät herum nicht eingehalten werden können. Lärm In der Einheit entsteht Lärm hauptsächlich durch den Lauf der Verdichter und der Lüfter. Der Lärmpegel ist für jedes Modell in den Verkaufsunterlagen angegeben. Wenn die Einheit ordnungsgemäß installiert, verwendet und gewartet wird, ist für den abgegebenen Schallpegel keine besondere Schutzausrüstung erforderlich, um dauernd nahe der Einheit ohne Risiko arbeiten zu können. Bei Installationen mit besonderen Schallschutzanforderungen kann es erforderlich sein, zusätzliche Schalldämmvorrichtungen zu installieren. Handling und Anheben Während des Auf-/Abladens vom Transportfahrzeug und dem Bewegen sind Erschütterungen und Kollisionen der Einheit zu vermeiden. Die Einheit ausschließlich am Rahmen des Gestells verschieben oder ziehen. DieEinheit im Innern des Transportfahrzeugs sichern, um Schäden durch Bewegung zu vermeiden. Es ist dafür zu sorgen, dass kein Teil der Einheit während des Transports und beim Auf-/Abladen herunterfallen kann. Alle Einheiten der Baureihe verfügen über sechs gelb gekennzeichnete Hubaufnahmepunkte. Die Einheit darf nur an diesen Stellen angehoben werden, wie nachstehgend gezeigt. Abstandsstangen verwenden, um Beschädigung der Kondensatorbatterie zu vermeiden. Diese in einem Abstand von mindestens 2,5 Metern über den Lüftergittern platzieren.

Sowohl die Hubseile als auch die Abstandhalter müssen ausreichend belastbar sein, um die Einheit sicher tragen zu können. Das Gewicht der Maschine ist dem Typenschild zu entnehmen. Beim Anheben der Einheit ist mit größter Vorsicht und Sorgfalt vorzugehen. Die Hebeanweisungen auf dem Klebeschild sind zu beachten. Einheit sehr langsam anheben und dabei in Gleichgewicht halten. Aufstellung und Montage Alle Einheiten sind für eine Installation im Freien vorgesehen, auf Balkonen oder ebenerdig, vorausgesetzt der Installationsbereich ist frei von Hindernissen, die den Luftstrom zu den Kühlschlangen des Kondensators behindern können. Die Einheit muss auf einem festen und vollständig ebenen Untergrund aufgestellt werden. Bei einer Installation auf Balkonen oder Dächern ist die Einheit möglicherweise auf Trägern zu montieren, um eine gleichmäßige Verteilung des Gewichts zu erzielen.D-EIMAC00608-16EU - 23/234

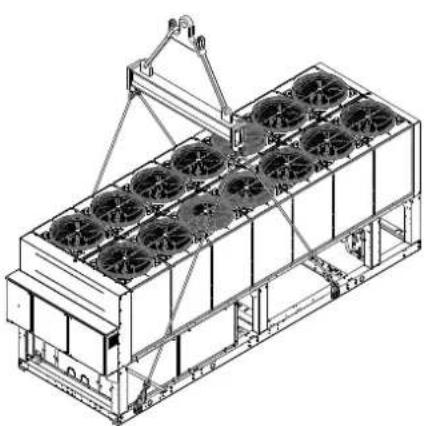

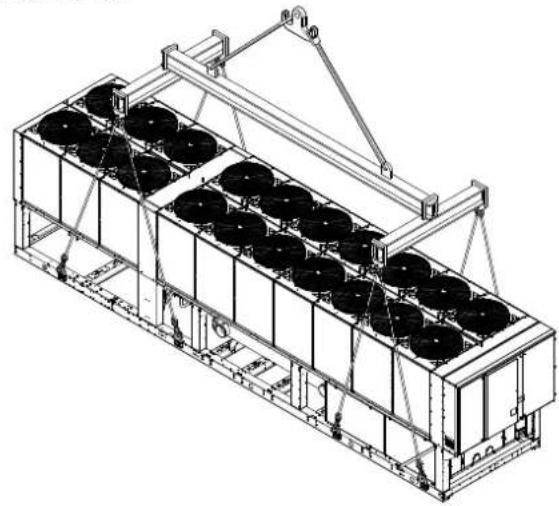

Abb. 3 - Anheben der Einheit

Einheit mit 2 Kompressoren Einheit mit 3 Kompressoren

Für die ebenerdige Installation muss ein ausreichend tragfähiges Betonfundament von mindestens 250 mm Dicke bereitgestellt werden, das breiter als die Einheit ist. Der Sockel muss in der Lage sein, das Gewicht der Einheit zu tragen. Wenn die Einheit an einem für Personen und Tiere leicht zugänglichen Ort installiert wird, empfiehlt es sich, Schutzgitter um den Bereich des Verflüssigers und des Verdichters aufzustellen. Zur bestmöglichen Betriebsleistung am Installationsort folgende Vorsichtsmaßnahmen und Anweisungen beachten: Rückfluss des Luftstroms vermeiden. Sicherstellen, dass der Luftstrom nicht durch Hindernisse behindert wird. Ein stabiles und festes Fundament bereitstellen, um die Entstehung von Lärm und Vibrationen so weit wie möglich zu verringern. Einheit möglichst nicht an besonders staubigen Orten installieren, um die Verschmutzung der Kühlschlangen des Verflüssigers zu verringern. Das Wasser in der Anlage muss vollkommen sauber sein, alle Spuren von Öl und Rost sind zu entfernen. Einen mechanischen Wasserfilter an der Wasserzuleitung montieren. Mindestabstände Um eine optimale Belüftung der Kühlschlangen des Kondensators zu gewährleisten, ist die Einhaltung der Mindestabstände an allen Einheiten von grundlegender Bedeutung. Bei der Wahl des Aufstellungsortes und zur Gewährleistung eines einwandfreien Luftstroms sind folgende Faktoren zu beachten: Den Rückstrom warmer Luft vermeiden Ungenügende Luftzufuhr zum luftgekühlten Verflüssiger vermeiden. Beide Bedingungen können zu einer Zunahme des Kondensationsdrucks führen, was die Energieeffizienz und das Kühlvermögen reduziert. Alle Seiten der Einheit müssen frei zugänglich sein, damit diese nach der Installation gewartet werden kann. Die Abbildung 3 illustriert die erforderlichen Mindestabstände. Der vertikale Luftauslass darf nicht behindert sein. Wenn die Einheit von Wänden oder Hindernissen umgeben ist, die die gleiche Höhe wie die Einheit haben, ist diese in einem Abstand von nicht weniger als 2500 mm zu installieren. Wenn diese Hindernisse höher sind, ist die Einheit in einem Abstand von nicht weniger als 3000 mm zu installieren. Wenn die Einheit installiert wird, ohne die für Wände bzw. vertikale Hindernisse empfohlenen Mindestabstände zu beachten, kann es zu einer Kombination aus Rückfluss warmer Luft und/oder ungenügender Luftzufuhr zum luftgekühlten Verflüssiger kommen, was zu einer Reduzierung der Leistung und Effizienz führen kann. In jedem Fall wird der Mikroprozessor den Betrieb der Einheit an die neuen Betriebsbedingungen anpassen, indem die unter bestimmten Umständen verfügbare Maximalleistung abgegeben wird, auch wenn der seitliche Abstand geringer als empfohlen ist, es sei denn die Betriebsbedingungen beeinträchtigen die Sicherheit des Personals oder die Betriebssicherheit der Einheit. Wenn zwei oder mehr Einheiten direkt nebeneinander aufgestellt werden, sollte ein Mindestabstand von 3600 mm zwischen den Verflüssigerreihen eingehalten werden. Weitere Lösungen sind bei einem Vertreter des Herstellers zu erfragen. Schallschutz Wenn die Schallpegel eine spezielle Kontrolle erforderlich machen, muss die Maschine mithilfe von schwingungsdämpfenden Elementen (optional lieferbar) sehr sorgfältig zur Bodenplatte hin isoliert werden. Außerdem sind flexible Verbindungsstücke an den Wasseranschlüssen zu montieren. Wasserzuleitung Das Rohrleitungssystem muss mit möglichst wenigen Krümmern und vertikalen Strömungsumlenkungen verlegt werden. Auf diese Weise werden die Installationskosten erheblich reduziert und die Anlagenleistung verbessert. Die Wasseranlage muss Folgendes vorsehen:

1. Schwingungsdämpfer zur Reduzierung der Vibrationsübertragung auf den

2. Sperrventile zum Trennen der Einheit von der

Wasseranlage bei Wartungsarbeiten.

3. Durchflusswächter

4. Eine manuell oder automatisch betriebene

Entlüftungsvorrichtung an der höchsten und eine Ablassvorrichtung an der niedrigsten Stelle der Anlage.

5. Weder der Verdampfer noch die Vorrichtung zur

Wärmerückgewinnung dürfen an der höchsten Stelle der Anlage platziert werden.

6. Eine geeignete Vorrichtung, die den Druck im

Wassersystem erhält (Ausgleichsbehälter, usw.).

7. Wassertemperatur- und Druckanzeigen, um den

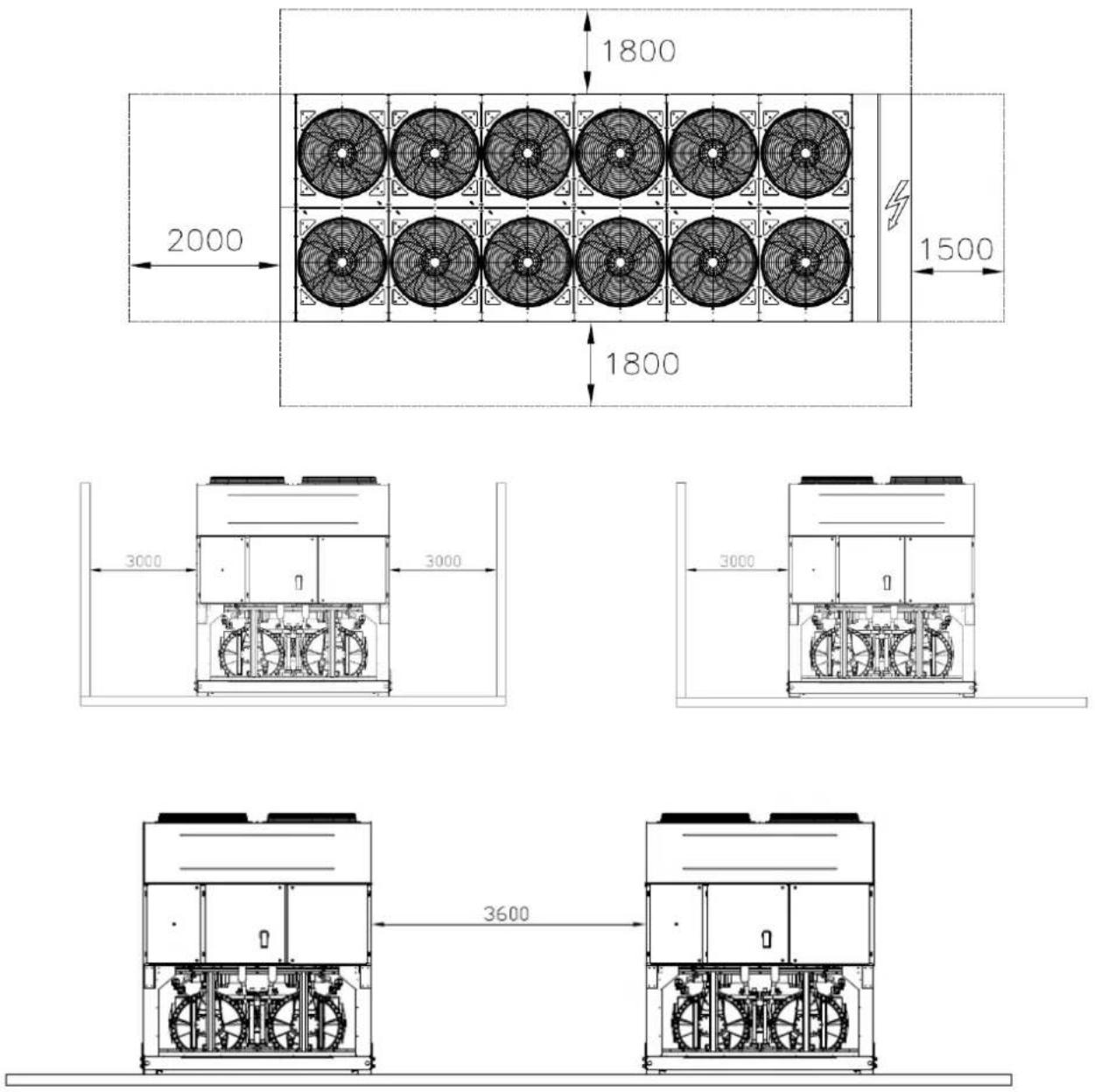

Installationstechniker bei Service- und Wartungsarbeiten zu unterstützen.D-EIMAC00608-16EU - 24/234 Abbildung 4 – Mindestabstände

8. Ein Filter oder eine Vorrichtung zur Entfernung von Feststoffteilchen aus dem

Fluid. Durch die Verwendung eines Filters wird die Lebensdauer des Verdampfers und der Pumpe verlängert und das Wasser führende System geschont.

9. Der Verdampfer besitzt ein elektrisches Heizelement mit einem Thermostat,

der einen Schutz vor dem Einfrieren des Wassers bis zu einer Umgebungstemperatur von –25°C gewährleistet. Alle anderen Wasserleitungen/-vorrichtungen außerhalb der Einheit müssen daher gegen Frost geschützt werden. 10 Im Winter muss das Wasser aus der Vorrichtung zur Wärmerückgewinnung abgelassen werden, es sei denn, dem Wasserkreis wird eine Mischung mit einem entsprechenden Ethylenglykolgehalt zugesetzt.

11. Bei Austausch der Einheit muss die gesamte Wasseranlage entleert und vor

der Installation der neuen Einheit gereinigt werden. Vor der Inbetriebnahme der neuen Einheit sollten die üblichen Analysen und eine entsprechende chemische Aufbereitung des Wassers vorgenommen werden.

12. Wenn dem Wassersystem als Frostschutz Glykol

beigemischt wurde, ist zu berücksichtigen, dass Ansaugdruck und Leistung der Einheit niedriger sind und dass der Wasserdruck stärker abfällt. Alle Schutzvorrichtungen der Einheit wie etwa solche gegen Frost und einen geringen Druck müssen neu eingestellt werden.

13. Vor einer Isolierung der Rohre sind die Leitungen auf

Lecks zu untersuchen.D-EIMAC00608-16EU - 25/234

Abb. 5 - Wasseranschlüsse Verdampfer

2. Elastisches Verbindungsstück

3. Durchflusswächter

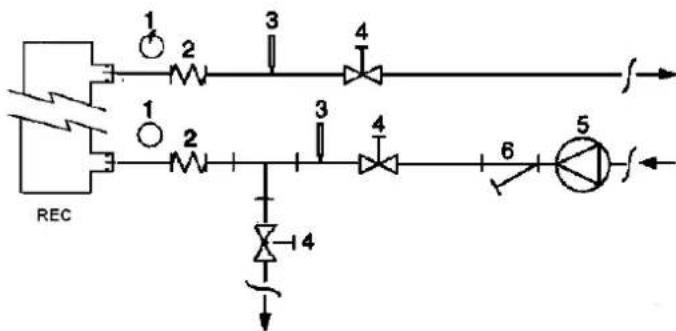

Abb. 6 - Wasseranschlüsse Wärmetauscher

2. Elastisches Verbindungsstück

Wasseraufbereitung Den Wasserkreis vor der Inbetriebnahme der Einheit reinigen. Schmutz, Zunder, Korrosionsreste und weitere Fremdpartikel könnten sich im Wärmetauscher ansammeln und dessen Leistung mindern. Der Druckabfall könnte zunehmen und folglich den Wasserdurchfluss verringern. Eine einwandfreie Wasseraufbereitung reduziert daher das Risiko von Korrosion, Verschleiß, Ablagerungen, usw. Wie das Wasser am besten aufzubereiten ist, hängt von der Art des Systems und den lokalen Eigenschaften des Brauchwassers ab. Der Hersteller haftet nicht für Funktionsstörungen oder Schäden an der Anlage, die auf eine fehlende oder unsachgemäße Wasseraufbereitung zurückgeführt werden können. Tabelle 1 - Grenzwerte der Wasserqualität pH (25°C) 6,88,0

Gesamthärte (mg CaCO

Elektrische Leitfähigkeit µS/cm (25 °C)

Frostschutz des Verdampfers und der Rückgewinnungs- Wärmetauscher Alle Verdampfer sind mit einem thermostatisch geregelten Heizelement ausgerüstet, das einen geeigneten Frostschutz für Temperaturen bis –25°C gewährt. Es sollten jedoch, außer wenn die Wärmetauscher völlig leer sind und mit Frostschutzlösung gereinigt wurden, auch zusätzliche Maßnahmen gegen das Einfrieren eingesetzt werden. Beim Gesamtentwurf der Anlage sollten mindestens zwei der unten beschriebenen Schutzmethoden erwogen werden: Kontinuierliche Wasserzirkulation in den Leitungen und den Wärmetauschern Zusatz einer geeigneten Menge Glykol in den Wasserkreislauf. Eine zusätzliche Wärmedämmung und Heizung der freiliegenden Rohre. Entleerung und Reinigung des Wärmetauschers im Winter. Der Installationstechniker bzw. das Wartungspersonal vor Ort haben sicherzustellen, dass die beschriebenen Frostschutz- Maßnahmen zur Anwendung kommen. Sicherstellen, dass zu jeder Zeit ein angemessener Frostschutz gewährleistet ist. Bei Nichtbeachtung der obigen Hinweise kann es zu Schäden an der Einheit kommen. Bei Frostschäden entfällt der Garantieanspruch! Einbau des Durchflusswächters Um einen ausreichenden Wasserstrom durch den Verdampfer zu gewährleisten, unbedingt einen Durchflusswächter an den Wasserkreislauf anschließen. Der Durchflusswächter kann entweder am Zulauf oder am Ablauf der Wasserleitung montiert werden. Der Durchflussschalter hat die Aufgabe, die Einheit bei einer Unterbrechung des Wasserdurchflusses zu stoppen, um dadurch den Verdampfer vor dem Einfrieren zu schützen. Auf Wunsch bietet der Hersteller einen speziell für diesen Zweck ausgewählten Durchflusswächter an. Dieser Paddel-Durchflusswächter eignet sich für Freiluft- Installationen mit schwerer Beanspruchung (IP67) für Rohrdurchmesser von 25,4 bis 152,4 mm (1 bis 6 Zoll). Der Durchflusswächter besitzt einen potentialfreien Kontakt, der elektrisch mit den im Schaltplan angegebenen Anschlüssen zu verbinden ist. Der Durchflusswächter muss so eingestellt sein, dass er ausgelöst wird, wenn der Wasserdurchfluss des Verdampfers unter 50% der Nenndurchflussmenge sinkt. Wärmerückgewinnung Auf Wunsch können die Einheiten auch mit einem Wärmerückgewinnungssystem ausgerüstet werden. Bei diesem System werden ein wassergekühlter Wärmetauscher an der Abflussleitung des Verdichters und eine spezielle Vorrichtung zur Steuerung des Kondensationsdrucks eingebaut. Um den Betrieb des Verdichters in seinem Gehäuse zu gewährleisten, dürfen die Wärmerückgewinnungseinheiten nicht mit Wassertemperaturen unter 28°C arbeiten. Der Anlagenplaner und der Installateur des Kühlaggregats müssen die Einhaltung dieses Wertes garantieren (z. B. durch den Einsatz eines Umlauf- Bypass-Ventils). Elektrische Installation Allgemeine Anforderungen Alle elektrischen Verbindungen mit der Einheit der müssen den geltenden Gesetzen und Vorschriften entsprechen. Alle Installations-, Einstellungs- und Wartungsarbeiten müssen von Fachpersonal vorgenommen werden. Es ist der jeweilige Schaltplan für die erworbene Einheit zu beachten. Sollte sich der Schaltplan nicht an der Einheit befinden oder verloren gegangen sein, ist beim zuständigen Vertreter des Herstellers eine Kopie anzufordern. Bei Abweichungen zwischen Schaltplan und Schaltkasten/Elektrokabeln ist der Vertreter des Herstellers zu verständigen. Verwenden Sie nur Kupferleiter. Andernfalls kann es zu Überhitzung oder Korrosion an den Anschlüssen kommen und die Einheit beschädigt werden. Um Störungen zu vermeiden, müssen alle Steuerleitungen von den Stromkabeln getrennt montiert werden. Zu diesem Zweck sind unterschiedliche Kabelkanäle zu verwenden. Vor allen Wartungsarbeiten an der Einheit den Haupttrennschalter für die Stromversorgung der Einheit öffnen. Wenn die Maschine ausgeschaltet ist, sich der Trennschalter jedoch in einer geschlossenen Position befindet, stehen auch nicht genutzte Leitungen unter Spannung. Den Kasten der Klemmleiste nur öffnen, wenn der Haupttrennschalter offen ist. Das Zusammentreffen von ein- und dreiphasigen Lasten und das damit verbundene Spannungsungleichgewicht kann bei normalem Betrieb der Einheiten dieser Baureihe zu einem Leckstrom in Richtung Erde von bis zu 150mA führen. Wenn zu der Einheit Geräte gehören, die Oberwellen erzeugen (wie z. B. Frequenzrichter und Phasenschnitt), kann der Leckstrom auf sehr hohe Werte steigen (etwa 2 Ampere). Die Schutzvorrichtungen für die Stromversorgung müssen in Übereinstimmung mit den oben genannten Werten ausgelegt werden. Betrieb Pflichten des Benutzers Der Benutzer muss entsprechend ausgebildet und mit dem System vertraut sein, bevor er die Einheit betreibt. Darüber hinaus hat er dieses Handbuch und die Bedienungsanleitung des Mikroprozessors zu lesen sowie den Verdrahtungsplan einzusehen, damit die Startsequenz, der Betrieb, die Abschaltsequenz und die Funktionsweise aller Sicherheitsvorrichtungen ordnungsgemäß verstanden werden. Ein vom Hersteller zugelassener Techniker steht im Verlauf der Inbetriebnahme für alle Fragen zur Verfügung und gibt Auskunft über die korrekten Bedienungsabläufe. Der Benutzer wird darauf hingewiesen, dass er eine Betriebsdaten-Aufzeichnung für jede installierte Einheit zu führen hat. Ferner sollten alle regelmäßigen Wartungs- und Reparaturarbeiten dokumentiert werden. Wenn der Benutzer abweichende oder ungewöhnliche Betriebsbedingungen feststellt, sollte er sich an einen vom Hersteller autorisierten technischen Kundendienst wenden. Ordentliche Wartung Die Mindestwartungsarbeiten sind in Table 2 aufgeführt. Kundendienst und beschränkte Garantie Alle Einheiten sind werkseitig geprüft und verfügen über eine Garantie, die für eine Zeitdauer von 12 Monaten ab der ersten Inbetriebnahme oder 18 Monate ab der Auslieferung gültig ist. Die Einheiten wurden unter Einhaltung hoher Qualitätsstandards entwickelt und hergestellt, wodurch ein jahrelanger fehlerfreier Betrieb gewährleistet wird. Dennoch ist es wichtig, regelmäßige und korrekte Wartungsarbeiten entsprechend aller in diesem Handbuch aufgeführten Verfahren und der Regeln für eine fachgerechte Maschinenwartung durchzuführen. Wir empfehlen dringend, einen Wartungsvertrag mit einem von dem Hersteller autorisierten Kundendienst abzuschließen. Dank dem Fachwissen und der Erfahrung unserer Mitarbeiter ist ein effizienter und problemloser Service gewährleistet. Es sollte auch berücksichtigt werden, dass die Einheit auch während der Garantiezeit zu warten ist. Der Garantieanspruch entfällt, wenn die Einheit unsachgemäß oder außerhalb der Betriebsgrenzwerte verwendet wird bzw. die Wartungsarbeiten nicht im Sinne des vorliegenden Handbuchs ausgeführt werden. Garantieansprüche können nur geltend gemacht werden, wenn folgende Bedingungen eingehalten werden:

1. Die Einheit darf die vorgesehenen Grenzwerte nicht

2. Die Stromversorgung darf die Spannungsgrenzwerte nicht

überschreiten und keinen Oberschwingungen oder Spannungsschwankungen unterliegen.

3. Die 3-Phasen-Stromversorgung darf keinen

Phasenschwankungen über 3 % ausgesetzt sein. DieD-EIMAC00608-16EU - 27/234 Einheit erst nach der Behebung des elektrischen Problems starten.

4. Die Sicherheitsvorrichtungen, ob mechanisch, elektrisch

oder elektronisch, dürfen nicht deaktiviert oder außer Betrieb gesetzt werden.

5. Das Wasser, das zum Auffüllen des Wasserkreises

verwendet wird, muss sauber und sachgerecht aufbereitet sein. Einen mechanischen Filter möglichst nahe am Zulauf des Verdampfers installieren.

6. Sofern keine spezifische Vereinbarung zum Zeitpunkt der

Bestellung erfolgt ist, darf die Wasserdurchflussrate im Verdampfer nie 120 % über und 80 % unter der Nennflussrate liegen. Regelmäßige Pflichtprüfungen und Anlassen von Geräten unter Druck Die Einheiten gehören zur Kategorie IV der Klassifizierung gemäß der Richtlinie 2014/68/EU über druckführende Geräte. Für Kühlgeräte, die dieser Kategorie angehören, sehen einige örtliche Vorschriften regelmäßige Kontrollen seitens einer zugelassenen Prüfstelle vor. Prüfen Sie bitte die örtliche Gesetzeslage. Tabelle 2 – Ordentlicher Wartungsplan

Jährlich/ Saisonal (Anm. 2) Allgemein:

Ablesen der Betriebsdaten (Anm. 3)

Sichtprüfung der Einheit auf Schäden bzw. lockere Teile

Prüfen des Unversehrtheit der Wärmedämmung

Reinigen und etwaiges Lackieren

Funktionskontrolle des Durchflusswächters

Prüfen der Steuerungssequenz

Prüfen des Schaltschützes auf Verschleiß und etwaiger Ersatz

Prüfen des Anzugs aller elektrischen Klemmen und etwaiges Festziehen

Schalttafel innen reinigen

Sichtprüfung der Komponenten auf Anzeichen von Überhitzung

Prüfen des Betriebs des Verdichters und des Heizwiderstands

Messen der Isolierung des Verdichtermotors mithilfe eines Meggers

Prüfen auf Kältemittelleckagen

Prüfen des Kältemittelflusses am Sichtglas, das gefüllt sein muss

Prüfen des Druckabfalls am Filtertrockner

Prüfen des Druckabfalls im Ölfilter (Anm. 5)

Untersuchung der Schwingungen des Verdichters

Analyse des Säuregehalts des Öls (Anm. 7)

Reinigen der Kondensatorbatterien (Anm. 4)

Prüfen des Anzugs der Lüfter

Prüfung der Lamellen der Kondensatorbatterien – falls erforderlich, durchkämmen

1. Die monatlichen Maßnahmen beinhalten alle wöchentlichen.

2. Die jährlichen Maßnahmen (oder die zu Saisonbeginn) beinhalten alle monatlichen und alle wöchentlichen Maßnahmen.

3. Die Betriebswerte der Einheit sollten täglich abgelesen werden. Auf diese Weise wird ein hoher Kontrollstandard beibehalten. 4. In Umgebungen mit hohem Schwebstoffaufkommen kann eine häufigere Reinigung der Kondensatorbatterie erforderlich werden.

5. Den Ölfilter ersetzen, wenn der Druckabfall 2,0 Bar erreicht.

6. Sicherstellen, dass keine aufgelösten Metalle vorhanden sind.

7. TAN ("Total Acid Number" bzw. "Gesamtsäurezahl"): 0,10 : Keine Maßnahme erforderlich

Zwischen 0,10 und 0,19: Die Säurefilter ersetzen und diese erneut nach 1000 Betriebsstunden kontrollieren. Die Filter solange ersetzen, bis der TAN-Wert unter 0,10 liegt. 0,19 : Das Öl, den Ölfilter und den Filtertrockner austauschen. In regelmäßigen Abständen prüfen. Wichtige Information zum verwendeten Kältemittel Dieses Erzeugnis enthält fluorierte Treibhausgase. Diese Gase dürfen nicht in die Atmosphäre entweichen. Kältemitteltyp: R134a GWP(1)-Wert: 1430 (1) GWP = Global Warming Potential (Treibhauspotential) Die für den Standardbetrieb erforderliche Menge des Kältemittels ist auf dem Typenschild der Einheit angegeben. Die tatsächlich in die Einheit gefüllte Menge Kältemittel ist auf dem silberfarbenen Etikett im Schaltschrank angegeben. Regelmäßige Prüfungen auf Leckagen des Kältemittels können je nach europäischen oder örtlichen Vorschriften erforderlich sein.D-EIMAC00608-16EU - 28/234 Anweisungen von werkseitig und über die Felder geladene Einheiten (Wichtige Information zum verwendeten Kältemittel) Das Kältemittelsystem wird mit fluorierten Treibhausgasen geladen. Diese Gase dürfen nicht in die Atmosphäre entweichen. 1 Mit unauslöschlicher Tinte das Schild mit den Angaben zur Kältemittelladung ausfüllen, das mit dem Produkt mitgeliefert wurde: - die Kältemittelladung für jeden Kreislauf (1; 2; 3) - die Gesamtkältemittelladung (1 + 2 + 3) - Berechnung der Treibhausgasemission nach folgender Formel: GWP-Wert des Treibhausgases x Gesamtkältemittelladung (in kg) / 1000

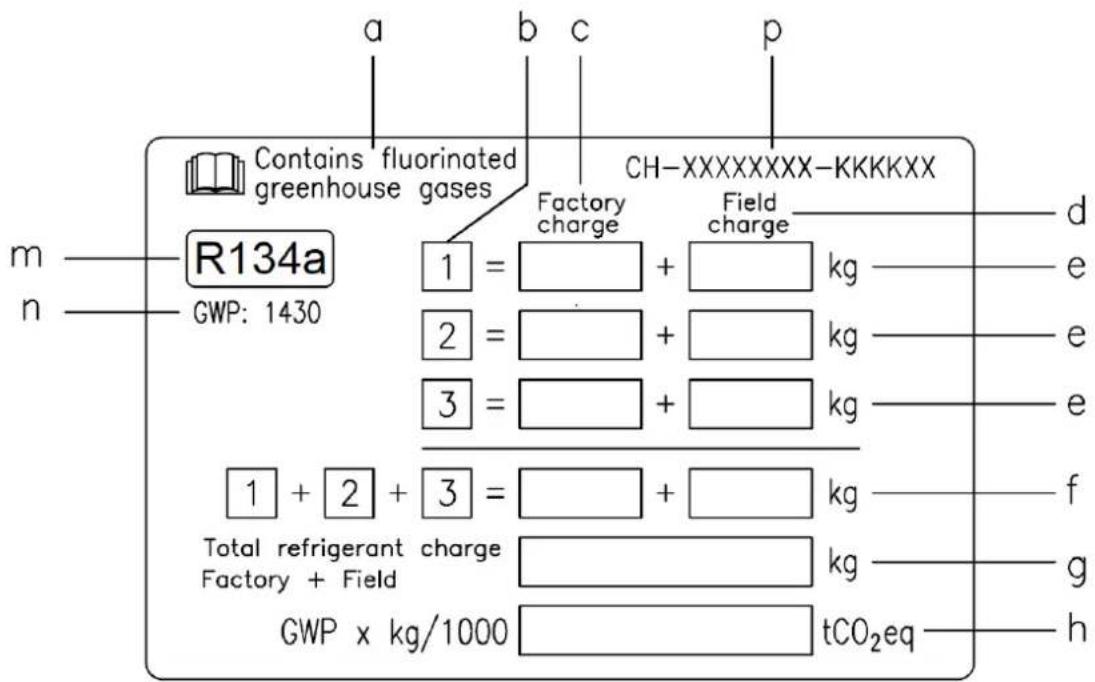

a Enthält fluorierte Treibhausgase b Nummer des Kreislaufs c Werkseitige Ladung d Feldladung e Kältemittelladung mit jeden Kreislauf (entsprechend der Anzahl von Kreisläufen) f Gesamtkältemittelladung g Gesamtkältemittelladung (werkseitig + Feld) h Treibhausgasemission der Gesamtkältemittelladung ausgedrückt in Tonnen CO

-Äquivalent m Kältemitteltyp n GWP = Global warming potential (Treibhauspotential) p Seriennummer Gerät 2 Das ausgefüllte Schild muss im Schaltschrank angebracht werden Regelmäßige Prüfungen auf Leckagen des Kältemittels können je nach europäischen oder örtlichen Vorschriften erforderlich sein. Bitte, wenden Sie sich an ihren örtlichen Händler für dementsprechende Auskünfte. HINWEIS In Europa wird die Treibhausgasemission der Gesamtkältemittelladung in das System (ausgedrückt in Tonnen CO

-Äquivalent) benutzt, um die Zeitabstände für die Wartung festzulegen. Die geltende Gesetzgebung beachten. Formel zur Berechnung der Treibhausgasemission: GWP-Wert des Treibhausgases x Gesamtkältemittelladung (in kg) / 1000 Den auf dem Treibhausgas-Schild angegebenen Wert benutzen. Diese GWP-Wert beruht auf dem 4. Sachstandsbericht des IPCC. Der im Handbuch angegebene GWP-Wert könnte veraltet sein (z.B. weil er auf dem 3. 4. Sachstandsbericht des IPCC basiert)D-EIMAC00608-16EU - 29/234 Bitte, wenden Sie sich an ihren örtlichen Händler für dementsprechende Auskünfte. Entsorgung Die Einheit besteht aus Metall, Kunststoff und Elektronikteilen. Alle diese Teile sind entsprechend der diesbezüglichen örtlichen Vorschriften zu entsorgen. Bleibatterien sind zu sammeln und den entsprechenden Sammelstellen zuzuführen. Altöl ist zu sammeln und den entsprechenden Sammelstellen zuzuführen.

Dieses Handbuch enthält Informationen, die eine technische Hilfe bieten und stallt kein verbindliches Angebot dar. Es kann nicht stillschweigend angenommen werden, dass der Inhalt vollständig, genau und zuverlässig ist. Alle hier enthaltenen Angaben können ohne Vorankündigung geändert werden. Bindend sind die Angaben, die bei der Bestellung mitgeteilt werden. Der Hersteller übernimmt keinerlei Haftung für unmittelbare oder mittelbare Schäden, die - im weitesten Sinne des Begriffes - auf den Gebrauch bzw. die Auslegung dieses Handbuchs zurückzufühern sind, bzw. mit diesem in Verbindung stehen. Das Unternehmen behält sich das Recht vor, die Gestaltung und Herstellung nach eigenem Ermessen jederzeit ohne Vorankündigung zu ändern. Daher ist das Umschlagfoto nicht verbindlich.D-EIMAC00604-14EU - 30/234 Modell Freikühl-Einheit Freikühl-Einheiten besitzen zusätzliche Kühlschlangen, die für das Vorkühlen der aus dem Gebäude kommenden Flüssigkeit verwendet werden und steigern die Gesamtleistung durch Entladen der Verdichter bis zu deren vollständigem Stillstand, sofern es die Umgebungsbedingungen zulassen. Der Wasserfluss kann mithilfe eines Drei-Wegeventils (oder zwei Einwegventilen, abhängig von der Größe des Chillers) zu den zusätzlichen Kühlschlangen geleitet werden, wenn die Außentemperatur unter die Rücklauftemperatur des Wassers sinkt. Der Freikühl-Betrieb kann durch den im Steuerabschnitt des Schaltschranks eingebauten Schalter freigegeben werden. Sobald die Freikühl-Funktion freigegeben ist, verwaltet der Controller der Einheit automatisch den Betrieb der Wasserventile. Das System steuert ebenso den Betrieb der Ventilatoren, die die Freikühl-Wirkung maximieren.

ACHTUNG Das Wassersystem MUSS mit dem richtigen Prozentsatz von Wasser und Glykol gefüllt sein. Der Endbenutzer haftet für den richtigen Wert des Prozentsatzes der Wasser-Glykol-Mischung. Bei Frostschäden der Freikühl-Kühlschlangen entfällt der Garantieanspruch!

ACHTUNG Bauseitige Durchfluss-Schalter mit Wasserpumpen-Sperre zur Richtungsgebung des Wasserflusses des Systems installieren.

ACHTUNG Um Schäden an den Freikühl-Kühlschlangen und den Verdampferrohren zu verhindern, einen Siebfilter in das Wassereinlassrohr der Einheit einbauen. Der Filter muss eine maximale Maschenweite von 0,5 mm aufweisen.

Es gibt zwei Arten von Freikühl-Steuer-Systemen:

Freikühl-System mit 3-Wegeventil EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

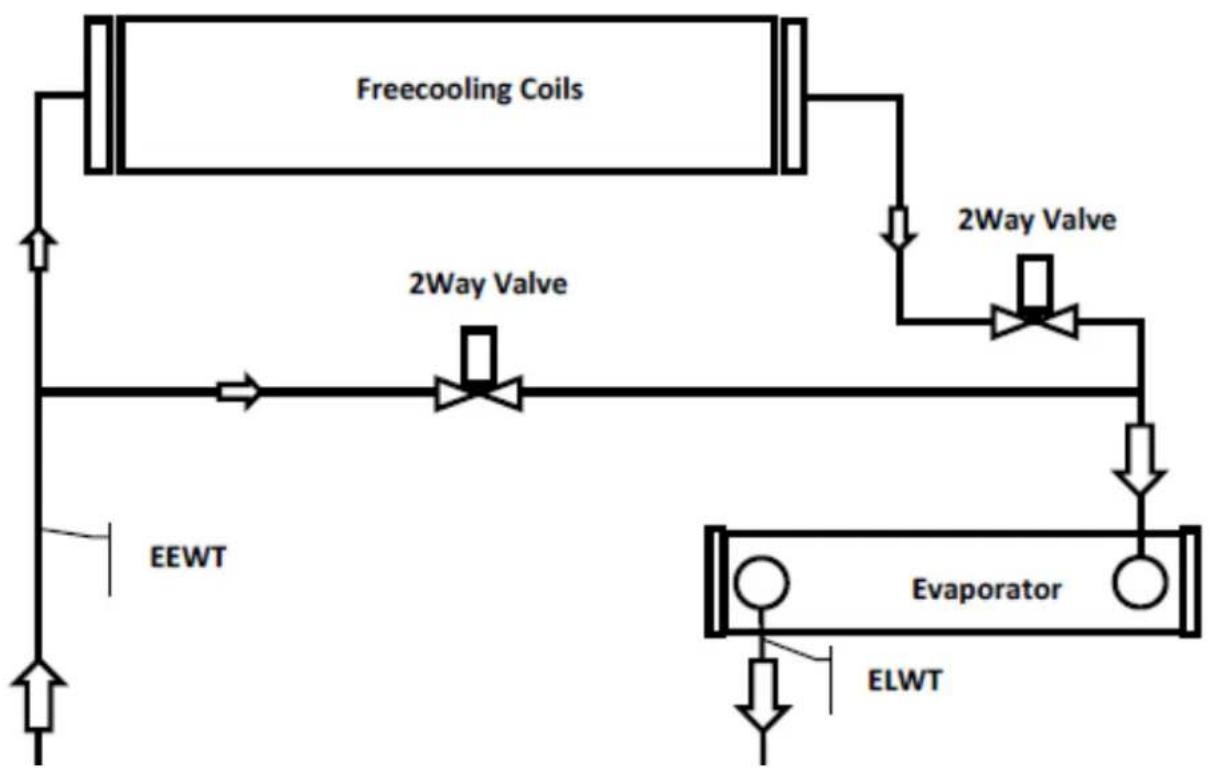

Freikühl-System mit 2-Wegeventil EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

2 Way Valve 2-Wegeventil EEWT Temperaturfühler Wasserzulauf Evaporator Verdampfer ELWT Temperaturfühler Wasserauslauf

Der Systemübergang wird durch den eingebauten Controller der Einheit abhängig von den Betriebsbedingungen und den Einstellwerten der Einheit gesteuert. Zwischen Winter- und Sommerbetrieb sind die Druckabfälle des Wassers verschieden, deshalb könnte der Wasserdurchfluss des Chillers unterschiedlich sein. Sicherstellen, dass der Mindest- und Höchstdurchfluss zwischen Sommer- und Winterbetrieb sich innerhalb der Grenzen des Wasserflusses bewegt (siehe Gebrauchsanleitung des Produkts).D-EIMAC00604-14EU - 32/234
