HASZNÁLATI ÚTMUTATÓ EWAD910C DAIKIN

Kompresor Kompresszor Compresor Kompresor

Filtar za odstranjivanje vlage Víztelenítő szűrő Filtru deshidrator Sušilni filter Дехидриращ филтър Filter dehydrátora

Presostat vysokého tlaku 25 (DT) Senzor temperature na ispuhu Kimeneti hőmérséklet érzékelő

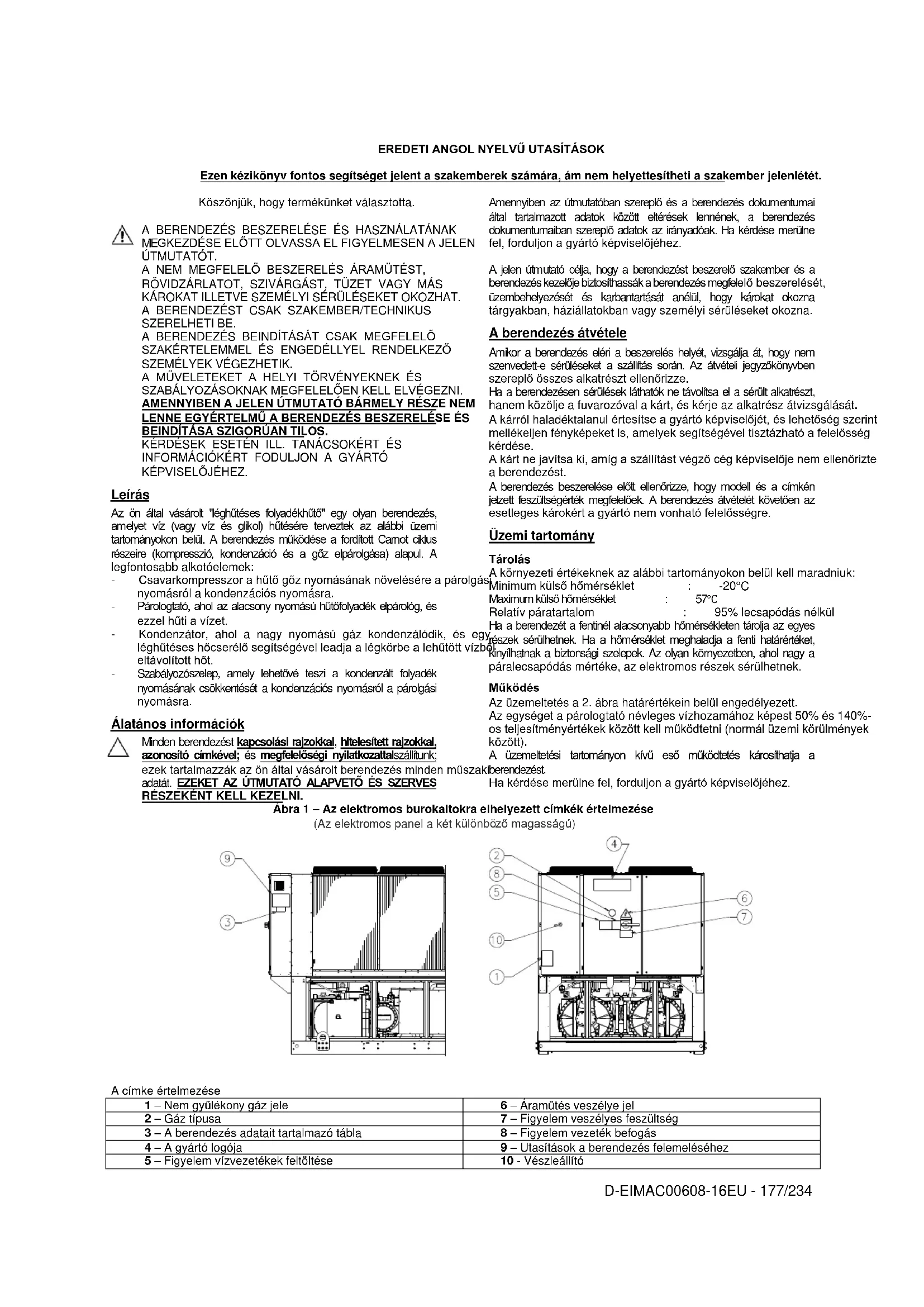

Ezen kézikönyv fontos segítséget jelent a szakemberek számára, ám nem helyettesítheti a szakember jelenlétét. Köszönjük, hogy termékünket választotta. A BERENDEZÉS BESZERELÉSE ÉS HASZNÁLATÁNAK MEGKEZDÉSE ELŐTT OLVASSA EL FIGYELMESEN A JELEN ÚTMUTATÓT. A NEM MEGFELELŐ BESZERELÉS ÁRAMÜTÉST, RÖVIDZÁRLATOT, SZIVÁRGÁST, TÜZET VAGY MÁS KÁROKAT ILLETVE SZEMÉLYI SÉRÜLÉSEKET OKOZHAT.

SZEMÉLYEK VÉGEZHETIK. A MŰVELETEKET A HELYI TÖRVÉNYEKNEK ÉS SZABÁLYOZÁSOKNAK MEGFELELŐEN KELL ELVÉGEZNI. AMENNYIBEN A JELEN ÚTMUTATÓ BÁRMELY RÉSZE NEM LENNE EGYÉRTELMŰ A BERENDEZÉS BESZERELÉSE ÉS BEINDÍTÁSA SZIGORÚAN TILOS. KÉRDÉSEK ESETÉN ILL. TANÁCSOKÉRT ÉS INFORMÁCIÓKÉRT FODULJON A GYÁRTÓ KÉPVISELŐJÉHEZ. Leírás Az ön által vásárolt "léghűtéses folyadékhűtő" egy olyan berendezés, amelyet víz (vagy víz és glikol) hűtésére terveztek az alábbi üzemi tartományokon belül. A berendezés működése a fordított Carnot ciklus részeire (kompresszió, kondenzáció és a gőz elpárolgása) alapul. A legfontosabb alkotóelemek: - Csavarkompresszor a hűtő gőz nyomásának növelésére a párolgási nyomásról a kondenzációs nyomásra. - Párologtató, ahol az alacsony nyomású hűtőfolyadék elpárológ, és ezzel hűti a vízet. - Kondenzátor, ahol a nagy nyomású gáz kondenzálódik, és egy léghűtéses hőcserélő segítségével leadja a légkörbe a lehűtött vízből eltávolított hőt. - Szabályozószelep, amely lehetővé teszi a kondenzált folyadék nyomásának csökkentését a kondenzációs nyomásról a párolgási nyomásra. Álatános információk Minden berendezést kapcsolási rajzokkal, hitelesített rajzokkal, azonosító címkével; és megfelelőségi nyilatkozattalszállítunk; ezek tartalmazzák az ön által vásárolt berendezés minden műszaki adatát. EZEKET AZ ÚTMUTATÓ ALAPVETŐ ÉS SZERVES RÉSZEKÉNT KELL KEZELNI. Amennyiben az útmutatóban szereplő és a berendezés dokumentumai által tartalmazott adatok között eltérések lennének, a berendezés dokumentumaiban szereplő adatok az irányadóak. Ha kérdése merülne fel, forduljon a gyártó képviselőjéhez. A jelen útmutató célja, hogy a berendezést beszerelő szakember és a berendezés kezelője biztosíthassák a berendezés megfelelő beszerelését, üzembehelyezését és karbantartását anélül, hogy károkat okozna tárgyakban, háziállatokban vagy személyi sérüléseket okozna. A berendezés átvétele Amikor a berendezés eléri a beszerelés helyét, vizsgálja át, hogy nem szenvedett-e sérüléseket a szállítás során. Az átvételi jegyzőkönyvben szereplő összes alkatrészt ellenőrizze. Ha a berendezésen sérülések láthatók ne távolítsa el a sérült alkatrészt, hanem közölje a fuvarozóval a kárt, és kérje az alkatrész átvizsgálását. A kárról haladéktalanul értesítse a gyártó képviselőjét, és lehetőség szerint mellékeljen fényképeket is, amelyek segítségével tisztázható a felelősség kérdése. A kárt ne javítsa ki, amíg a szállítást végző cég képviselője nem ellenőrizte a berendezést. A berendezés beszerelése előtt ellenőrizze, hogy modell és a címkén jelzett feszültségérték megfelelőek. A berendezés átvételét követően az esetleges károkért a gyártó nem vonható felelősségre. Üzemi tartomány Tárolás A környezeti értékeknek az alábbi tartományokon belül kell maradniuk: Minimum külső hőmérséklet : -20°C Maximum külső hőmérséklet : 57℃ Relatív páratartalom : 95% lecsapódás nélkül Ha a berendezét a fentinél alacsonyabb hőmérsékleten tárolja az egyes részek sérülhetnek. Ha a hőmérséklet meghaladja a fenti határértéket, kinyílhatnak a biztonsági szelepek. Az olyan környezetben, ahol nagy a páralecsapódás mértéke, az elektromos részek sérülhetnek. Működés Az üzemeltetés a 2. ábra határértékein belül engedélyezett. Az egységet a párologtató névleges vízhozamához képest 50% és 140%- os teljesítményértékek között kell működtetni (normál üzemi körülmények között). A üzemeltetési tartományon kívű eső működtetés károsíthatja a berendezést. Ha kérdése merülne fel, forduljon a gyártó képviselőjéhez. Ábra 1 – Az elektromos burokaltokra elhelyezett címkék értelmezése (Az elektromos panel a két különböző magasságú)

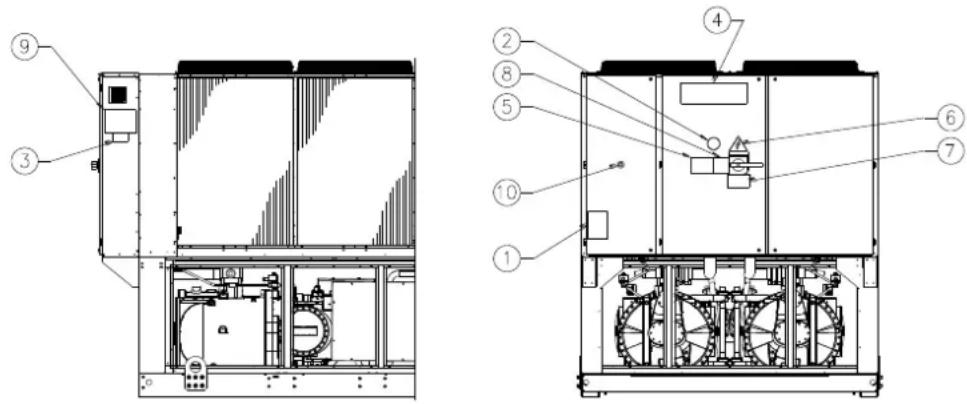

A címke értelmezése 1 – Nem gyűlékony gáz jele 6 – Áramütés veszélye jel 2 – Gáz típusa 7 – Figyelem veszélyes feszültség 3 – A berendezés adatait tartalmazó tábla 8 – Figyelem vezeték befogás 4 – A gyártó logója 9 – Utasítások a berendezés felemeléséhez 5 – Figyelem vízvezetékek feltöltése

10 - VészleállítóD-EIMAC00608-16EU- 178/234

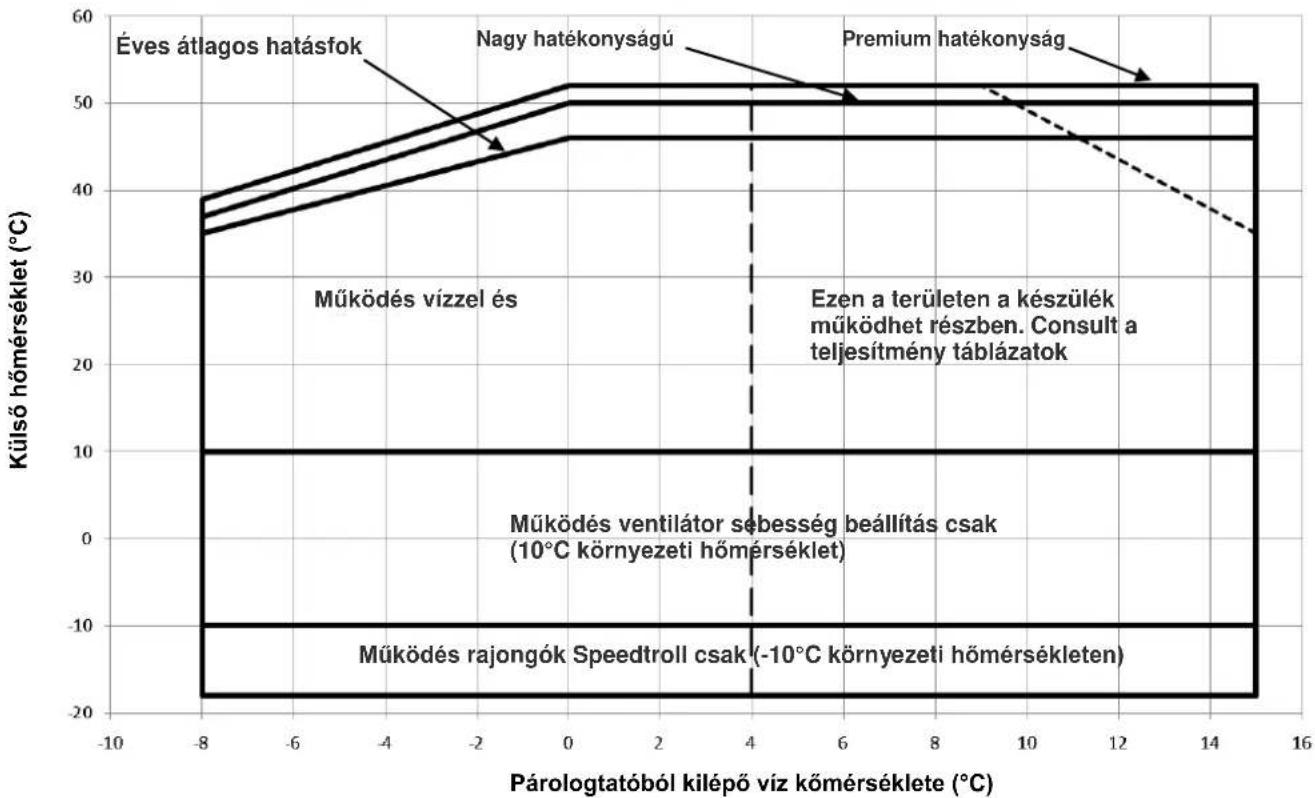

Ábra 2 – Üzemi tartomány Biztonság A berendezést rögzítse szilárdan a talajhoz. Az alábbi szabályok betartása alapvető fontosságú: A berendezést csak az alaphoz rögzített sárgával jelölt emelőpontok használatával emelje fel. A főkapcsoló kinyitása és az áramellátás megszüntetése előtt a berendezés elektromos részeihez nyúlni tilos. A megfelelő védőszigetelés használata nélkül, az elektromos részekhez nyúlni tilos. Ne nyúljon az elektromos részekhez víz vagy nedvesség jelenlétében. Az éles szélek ill. a kondenzátor egység környékének felületei sérüléseket okozhatnak. Kerülje ezekkel a részekkel való közvetlen érintkezést, és használjon megfelelő védőfelszerelést. Mielőtt a hűtőlapátokon és/vagy a kompresszorokon karbantartási munkálatokat végezne, nyissa ki a főkapcsolót, és szüntesse meg a berendezés áramellátását. Ezen szabályok figyelmen kívül hagyása súlyos személyi sérülésekhez vezethet. Ne helyezzen szilárd tárgyakat a vízvezetékbe, amíg a berendezés csatlakoztatva van a rendszerhez. A vízvezetékbe szereljen be egy szűrőt a hőcserélő bemenete elé. A berendezés biztonsági szelepekkel van ellátva mind a hűrőkör nagy nyomású mind a kis nyomású oldalán. A mozgó részek biztonsági berendezéseit eltávolítani szigorúan tilos. A berendezés hirtelen leállása esetén, kövesse a berendezés átvételekor kapott dokumentáció szerves részét képező irányító pult kezelési útmutatójának utasításait. Tanácsos a berendezés beszerelését és karbantartását más személyek jelenlétében végezni. Balesetek vagy felmerülő problémák esetén az alábbi módón járjon el: - Őrizze meg a nyugalmát - Ha a beszerelés helye rendelkezik vészjelző gombbal, nyomja meg. - A sérült személyt vigye a berendezéstől távol meleg helyre, és fektesse pihenő pozícióba - Lépjen haladéktalanul kapcsolatba az épületben tartózkodó biztonsági felelőssel, vagy a sürgősségi szolgálat embereivel. - A sérült személy mellett maradva várja meg az orvosi segítséget - Az elsősegélyt nyújtó személyeket lással el minden szükséges információval. Ne állítsa fel a berendezést olyan helyen, amely a karbantartási munkák során veszélyes lehet (pl. korlát nélküli állványzat, vagy a folyadékhűtőnek alkalmatlan hely). Zaj A berendezés által keltett zaj elsősorban a kompresszorok és a ventilátor lapátok forgásából származik. Az egyes modellek által kibocsátott zajszint az eladáskor átadott dokumentációban kerül feltüntetésre. Ha berendezést megfelelően szerelik be, megfelelően használják és rendszeresen karbantartják, a berendezés által kibocsátott zajaszint nem jelent kockázati tényezőt, így nincs a berendezés mellett tartósan dolgozók számára speciális védőfelszerelésre. Különleges zajkibocsátási szintet igénylő beszerelés esetén szükség lehet zajszint csökkentő berendezések alkalmazására. Mozgatás és felemelés A fel- és lerakodás ill. szállítás során kerülje el, hogy a berendezés rázkódjon vagy más tárgyakkal ütközzön. A berendezés csúsztatása csak a szállítójárműről való fel- és lerakodás esetén megengedett. Rögzítse a berendezést a szállítójárművön úgy, hogy a berendezés ne mozdulhasson el, és ne okozzon károkat. Járjon el kellő körültekintéssel, hogy a szállítás, fel- és lerakodás során a berendezés egyetlen része se essen le. A berendezés minden eleme rendelkezik sárga színnel jelölt emelőpontokkal. A berendezés felemeléséhez csak ezek a pontok használahtóak a 3 ábrán látható utasításoknak megfelelően. Távtartó rudak használatával előzze meg a kondenzátor bankok sérülését. A rudakat a ventillátorok rácsaitól legalább 2,5 méterre helyezze el. A teljes biztonság érdekében használjon a berendezés súlyának megfelelő teherbírású köteleket és távtartó rudakat. Ellenőrizze a berendezés súlyát a berendezésen elhelyezett címkén. Éves átlagos hatásfok Nagy hatékonyságú Premium hatékonyság Működés vízzel és glikollal Ezen a területen a készülék működhet részben. Consult a teljesítmény táblázatok Működés ventilátor sebesség beállítás csak (10°C környezeti hőmérséklet) Működés rajongók Speedtroll csak (-10°C környezeti hőmérsékleten)

Párologtatóból kilépő víz kőmérséklete (°C) Külső hőmérséklet (°C)D-EIMAC00608-16EU - 179/234 A berendezést a lehető legnagyobb körültekintéssel emelje fel, követve a címke felemelésre vonatkozó utasításait. A berendezést lassan emelje fel annélkül, hogy a berendezés megdőlne. Felállítás és összeszerelés A berendezést kültéri használatra tervezték (teraszon vagy talajon), amennyiben a beszerelés helye mentes azon akadályoktól, amelyek csökkenthetik a kondenzáló egységekbe jutó levegő mennyiségét. A berendezést nagy teherbírású sík felületen állítsa fel. Ha a berndezést teraszon vagy tetőn kívánja felállítani, szükség lehet súlyelosztó gerendák alkalmazására.

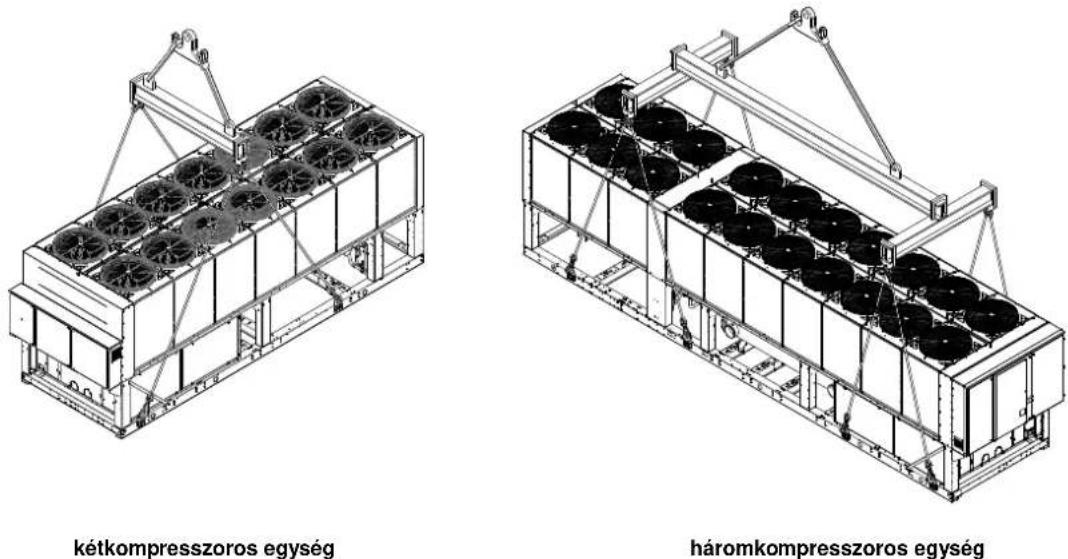

Ábra 3 – A berendezés felemelése

kétkompresszoros egység háromkompresszoros egység Amennyiben a berendezést a talajon kívánja felállítani, helyezze a gépet egy olyan legalább 250 mm magas beton alapra, amely szélesebb, mint a berendezés, és képes megtartani a berendezés súlyát. Ha a berendezést emberek vagy állatok által könnyen megközelíthető helyre állítja fel, tanácsos a konenzátor és a kompresszor köré védőrácsot emelni. A jobb teljesítmény biztosítása érdekében, kövesse az alábbi tanácsokat és utasításokat: Kerülje el a levegő visszaforgatását. Biztosítsa, hogy nincs a berendezés környékén olyan nagyobb akadály, amely meggátolhatja a megfelelő levegőáramlást. A zaj és vibráció csökkentése érdekében győződjön meg arról, hogy az alap elég szilárd. Annak elkerülése érdekében, hogy a kondenzátor egységek porral szennyeződjenek, ne állítsa fel a berendezést különösen poros környezetben. A rendszerben lévő víznek különösen nagy tisztasági fokúnak kell lennie: távolítsa el az olaj és rozsdamaradványokat. A berendezés bemeneti csöveére szereljen be egy víztisztító szűrőt. Minimális térszükséglet A kondenzáló egységek megfelelő levegőelláttása érdekében tartsa be a minimális térkövetelményeket. Amikor a berendezés felállításához kiválasztja a megfelelő helyet, vegye figyelembe az alábbi tényezőket: Kerülje el a levegő visszaforgatását Biztosítson a léghűtésés kondenzátor számára megfelelő levegőellátást. A fenti tényezők növelhetik a kondenzációs nyomást, amely az energiafelhasználás hatékonyságának csökkenéséhez, tehát a hűtés hatékonyságának csökkenéséhez vezet. Biztosítani kell, hogy a későbbi karbantatási munkálatok elvégzéséhez elegendő hely álljon rendelkezésre a berendezés midnen oldalán. Biztosítsa, hogy a levegő függőleges kivezetése akadálymentes. Ha a berendezést a berendezéssel azonos magasságú fal vagy más akadály veszi körbe, a berendezést a faltól ill. az akadálytól legalább 2500 mm távolságra állítsa fel. Ha az akadályok a berendezésnél magasabbak, ez a távolság legalább 3000 mm legyen. Ha a berendezést a falaktól ill. függőleges akadályoktól az ajánlottnál kisebb távolságra állítja fel, a meleg levegő visszaforgatás és/vagy a léghűtéses kondenzátor nem megfelelő levegőellátás olyan együttese léphet fel, amely csökkentheti a berendezés teljesítményét és hatékonyságát. Minden esetben a mikroprocesszor lehetővé teszi, hogy a berendezés alkalmazkodjon az új működési körülményekhez, midnenkor biztosítva a körülmények által megengedett maximális teljesítményt (akkor is, hogyha az oldalsó távolságok az ajánlottnál kisebbek) kivéve ha a működési körülmények veszélyeztetik a személyzet biztonságát vagy a berendezés megbízhatóságát. Amikor két vagy több berendezést állít fel egymás mellé, azt tanácsoljuk, hogy tartson legalább 3600 mm-es távolságot a kondenzátor bankok között. További megoldásokért, kérjük fordujon a gyártó képviselőjéhez. Zajvédelem Amikor a zajkibocsátás ellenőrzése fokozott jelentőséggel bír, fordítson különös figyelmet a berendezés alapjának szigetelésére. Ehhez szerelje fel a megfelelő rezgéscsökkentő elemeket (opciós kiegészítő). A vízvezeték csatlakozásaira is szereljen fel felxibilis csatlakozókat. Vízvezetékek A vízvezetékeket a lehető legkevesebb kanyarral és fűggőleges irányváltással kell megtervezni. Így jelentősen csökkenthetőek a szerelési költségek, és javul a berendezés teljesítménye. A vízvezetékrendszernek rendelkeznie kell:

1. Vibráció csökkentő szerelékekkel, amelyek csökkentik a

rezgés átadását a berendezéseknek.

2. Izoláló szelepekkel a vízvezetékrendszer berendezésről való

leválasztására a karbantartási munkálatok idejére.

3. Áramlás kapcsoló.

4. Kézi vagy automata levegőztető berendezéssel a rendszer

legmagasabb pontján és leeresztő berendezéssel a legalacsonyabb ponton.

5. Egy párologtatóval és egy hővisszanyerő berendezéssel

(fontos, hogy ezeket ne a rendszer legmagasabb pontjára helyezzék el).

6. Egy megfelelő berendezéssel, amely a vízvezeték renszert

nyomás alatt tartja (szabályozó kád, stb.).

7. Víznyomás- és hőmérséklet kijelzőkkel, amelyek segítik a

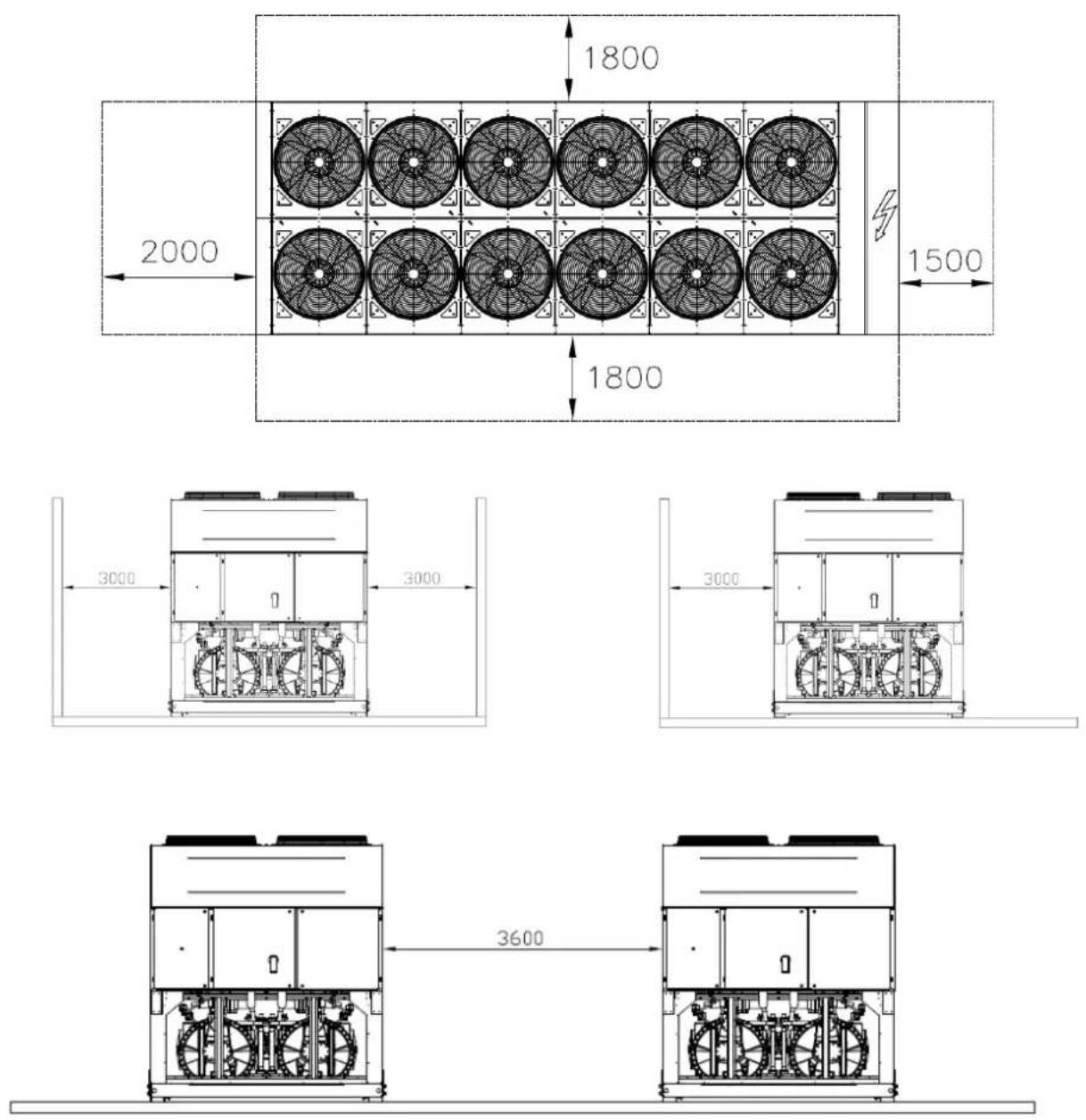

személyzetet a karbantartási munkálatok során.D-EIMAC00608-16EU - 180/234 Ábra 4 – minimális térszükséget

8. Egy szűrővel vagy más olyan beredezéssel, amely

eltávolítja a vízből a szilárd részecskéket. A szűrő használata meghosszabbítja a berendezés élettartamát, és segít a vízvezeték rendszer jó állapotának fenntartásában.

9. A párologtatóban egy elektromosfűtőszál és termosztát

van, amely védelmet biztosít a víz megfagyása ellen – 25°C-os külső hőmérsékletig. A vízvezeték rendszer minden más a berendezésen kívül található részét védeni kell a fagy ellen.

10. A hővisszanyerő berendezésből öntse ki télen a vizet,

kivéve ha a vízhez a megfelelő arányban etilénglikolt kever.

11. A berendezés cseréje esetén az egész vízvezeték

rendszert ki kell üríteni és meg kell tisztítani az új berendezés beszerelése előtt. Az új berendezés beindítása előtt ajánlatos a vizet a megfelelő módon kezelni és a szokásos vizsgálatokat elvégezni.

12. Ha a vízvezetékbe fagyállóként glikolt önt, ügyeljen arra,

hogy az elszívónyomást csökkentse; a berendezés teljesítménye csökken, és a nyomás esés nő. A gép minden biztonsági renszerét, pl. fagyálló és a kis nyomás elleni védelem újra be kell állítani.

13. A vízvezetékek szigetelése előtt ellenőrizze, hogy a

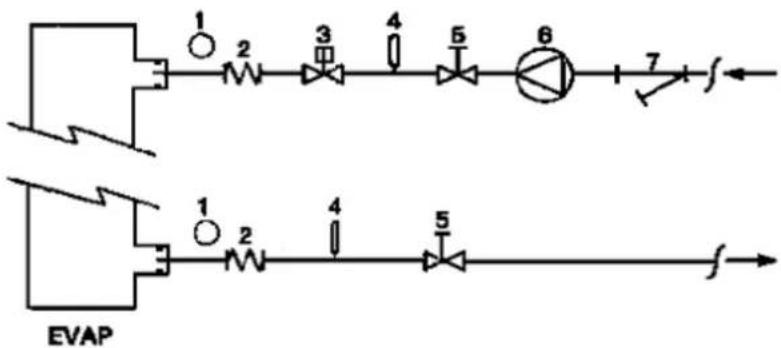

vezeték nem folyik-e.D-EIMAC00608-16EU - 181/234 Ábra 5 – A vízvezetékek bekötése a párologtatóba

2. Fexibilis csatlakozó

4. Hőmérséket mérő szonda

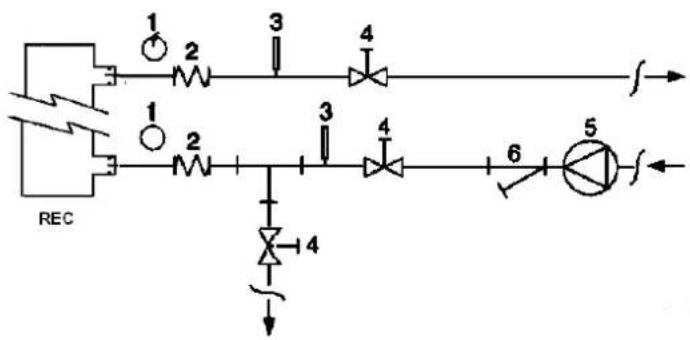

Ábra 6 - Vízvezetékek bekötése a hővisszanyerő hőcserélőkhöz

2. Fexibilis csatlakozó

3. Hőmérséket mérő szonda

A víz kezelése A berendezés beindítása előtt, tisztítsa ki a vízvezetékrendszert. Piszok, vízkő, rozsdás üledék és egyéb anyagok lerakódhatnak a hőcserélő belsejében csökkentve a hőcserélő teljesítményét. Valamint növelheti a nyomás esést, csökkentve ezzel az átfolyó víz mennyiségét. A víz megfelelő kezelésével csökkentheti a korrózó, erózió, vízkőképződés, stb. veszélyét. A megfelelő vízkezelést helyben kell meghatározni a renszer és a víz tulajdonságai alapján. A gyártó nem vonható felelősségre a nem megfelelő vízkezelésből származó károkért vagy a berendezés elégtelen működéséért.

Táblázat 1 – Az elfogadható vízminőség határértékei pH (25°C) 6,88,0

Összes vízkeménység (mg CaCO

Elektromos vezetőképesség S/cm (25°C)

/ l) Nincs Szulfátion (mg SO

Hővisszanyerő hőcserélők és párologtatók fagyás elleni védelme Minden párologtató rendelkezik egy termosztát által ellenőrzött fűtőszállal, amely megfelelő fagyás elleni védelmet biztosít –25°C-ig. Azonban egyéb kiegészítő módszereket is használhat a fagyás elleni védelem biztosítására (kivéve ha a hőcserélők teljesen üresek, és fagyálló folyadékkal ki vannak tisztítva). Egy teljes rendszer tervezése során az alábbiakban felsorolt két (vagy több) védelmi módszert kell figyelembe venni: A víz áramlása folyamatos kell hogy legyen a vezetékekben és a hőcserélőkben A megfelelő mennyiségű glikol használata a rendszerben. Hőszigetelés és az alacsony hőmérsékletnek kitett csövek kiegészítő fűtése A hőcserélő kiürítése és kitisztítása a téli időszakban A beszerelésért és/vagy a karbantartásért felelős személyek feladata a rendszer befagyását megakadályozó módszerek kialakítása. Biztosítsa, hogy fagyás elleni védelem során a megfelelő karbantartási munkálatokat elvégezzék. A fenti utasítások figyelmen kívül hagyása károkat okozhat a berendezésben. A fagykárokra a garancia nem terjed ki. Az áramlás kapcsoló beszerelése A párologtató működéséhez megfelelő vízmennyiség biztosítása miatt elengedhetetlen egy áramlás kapcsoló beszerelése a vízvezeték rendszerbe. Az áramlás kapcsolót felszerelheti a bemeneti vagy a kimeneti vízvezetékre. Az áramlás kapcsoló feladata az, hogy leállítsa a berendezést ha a vízellátás megszűnik; ezzel védi a párologtatót a befagyástól. A gyártó opcióként elláthatja a gépet egy kifejezetten az ön berendezése számára kiválasztott áramlás kapcsolóval. Ezt a típusú lapátos áramlás kapcsolót folyamatos külső használatra tervezték (IP67) 1”-6” vezetékátmérőkre. Az áramláskapcsolót egy tiszta érintkezővel látták el, amelyet a kapcsolási rajzon jelölt kapcsokhoz kell bekötni. Az áramlás kapcsolót úgy kell beállítani, hogy akkor kapcsoljon be, amikor a párologtatóba érkező víz mennyisége a névleges hozam 50%-a alá esik. Hővisszanyerő Kérésére a berendezést hővisszanyerő rendszerrel is ellátjuk. A rendszer egy a komprsszor kimeneti csövére felszerelt vízzel hűtött hőcserélőt és egy a kondenzációs nyomást ellenőrző berendezést tartalmaz. A kompresszor burkolaton belüli megfelelő működédének biztosításához a hővisszanyerő egység nem üzemelhet 28°C-nál alacsonyabb vízhőmérséklet mellett. A berendezés tervezőjének és a folyadékhűtő beszerelőjének a feladata ezen értékek betartását biztosítani (pl. visszaforgatás megkerülő szelep használatával). Elektromos rendszer Általános információk A bernedezés minden elekotrmos csatlakozását a hatályos jogszabályoknak megfelelően kell bekötni. A beszerelés, kezelés és karbantartás miden lépését megfelelő képzéssel rendelkező személyek végezzék. Nézze át az ön által vásárolt berendezés kapcsolási rajzát. Ha a beredezésen nem található meg a kapcsolási rajz vagy a rajz elveszett, lépjen kapcsolatba a gyártó képviselőjével, aki eljuttat egy másolatot önhöz. Ha a rajzon szereplő adatok és a berendezés kapcsolótáblája/ elektromos vezetékei nem egyeznének meg, forduljon a gyártó képvselőjéhez. Csak réz vezetőket használjon, mert ellenkező esetben a csatlakozási pontok túlmelegedhetnek vagy korrodálódhatnak, és ezzel károsíthatják a berendezést. Az interferencia elkerülése érdekében az irányítószervek vezetéketit az elektromos vezetékektől elkülönítve kösse be. Használjon különböző elektromos csöveket. A berendezés karbantartásának megkezdése előtt nyissa a berendezés fő áramellátásáért felelős főkapcsolót. Ha a berendezés ki van kapcsolva, de a főkapcsoló zárt állásban van, a nem használt áramkörök továbbra is aktívak maradnak. Ne nyissa ki a kompresszorok csatlakozásait, amíg a főkapcsoló zárt állásban van. Az egyidejű egy- és hármofázisú terhelés és a fázisok egyenlőtlensége miatt a föld felé max. 150mA áramszökés jöhet létre a berendezés egységeinek normál működési körülményei között. Ha a berendezés olyan egységeket tartalmaz, amely harmonikus rezgéseket hoz létre (pl. VFD és fázis megszakító) az áramszökés a föld felé sokkal nagyobb is lehet (kb 2 Amper). Az áramellátás vádőberendendezéseit a fenti értékeknek megfelelően tervezze meg. Működés A kezelő felelősségei Alapvető fontosságú, hogy a kezelő a berendezés használatának megkezdése előtt megfelelő képzésben részesüljön, és megismerkedjen a berendezéssel. A jelen útmutató elolvasása mellett, a kezelőnek tanulmányoznia kell a mikroprocesszor működését és az elektromos rendszer rajzát, hogy megértse a műszerek bekapcsolásának sorrendjét, a működést, a műszerek leállásának sorrendjét és az összes biztonsági berendezés működését. A berendezés első beindításakor a gyártó egy technikusa válaszol az ön kérdéseire és segítséget nyújt a berendezés helyes üzemeltetéséhez. A kezelőnek fel kell jegyeznie minden egyes beszerelt berendezés működési adatait. Egy másik naplóban tüntesse fel a berendezésen elvégzett időszakos karbantartási munkálatokat és egyéb a gépen végzett beavatkozásokat. Ha a kezelő szokatlan működést vagy meghibásodásra utaló jeleket észlel, forduljon a gyártó által megbízott műszaki szolgálathoz. Időszakos karbantartási munkálatok Az alapvető karbantartási munkálatokat a 2 Táblázat tartalmazza. Asszisztencia és korlátozott jótállás A gyárban minden egyes berendezést tesztelnek, és a gyártó a berendezésekre az első beindítást követően 12 hónapig vagy az átadást követően 18 hónapig jótállást vállal. A berendezéseket a legmagasabb minőségi stadardek alapján fejlesztették ki és gyárották, hogy a többéves probléma mentes működést biztosítsanak. Mindazonáltal a berendezések meghibásodásának elkerülése érdekében fontos, hogy a jelen útmutatóban tartalmazott időszakos karbantartási munkálatokat az előírásoknak megfelelően elvégezzék. Azt tanácsoljuk, hogy kössön a gyártó által meghatalmazott szolgáltatóval karbantarási szerződést, mert szakembereink tapasztalatuknak köszönhetően biztosítani tudják a berendezés hatékony és probléma mentes üzemeltetését. Felhívjuk figyelmét, hogy a berendezés a jótállási időszakban is igényel karbantartást. Kérjük, vegye figyelembe, hogy a berendezés nem megfelelő használata (az üzemi tartomány feletti üzemeltetés, az útmutató által előírt karbantartási munkálatok elvégzésének hiánya) a jótállás megszűnését vonja maga után. A jótállás fenntartása érdekében tartsa be az alábbiakat:

1. A beredezés nem működhet a megadott üzemi tartományon kívül.

2. Az áramelltátás maradjon a megadott feszültségértéken belül, és

legyen harmonikus rezgésektől vagy hirtelen feszültségingadozásoktól mentes.

3. A hármofázisú rendszerben az egyenlőtlenség ne halajda meg a

3%-ot. A berendezést ne kapcsolja be, amíg az elektromos rendszert érintő problémát meg nem oldotta.

4. Ne kapcsoljon ki egyetlen elektromos, elektronikus vagy

mechanikus biztonsági berendezést sem.

5. A vízvezeték rendszer feltötléséhez használt víz legyen tiszta, és

megfelelően kezelt. A szűrőt a párologtatóhoz lehető legközelebb szerelje be.

6. A vízhozam nem lehet kevesebb, mint a névleges teljesítmény

80%-a, és nem haladhatja meg a névleges teljesítmény 120%-át (kivételt képez ezalól a gyártóval a megrendelés pillanatában kötött egyéb megállapodás). Kötelező időszakos ellenőrzések és a nyomás alatt lévő berendezések elindítása A berendezés a 2014/68/EU Nyomástartó berendezések (PED) irányelve által felállított besorolás IV. osztályába tartozik. Az ebbe a kategóriába sorolt folyadékhűtők esetében néhány ország szabályozása előírja a berendezés egy megbízott hivatal által végzett rendszeres felülvizsgálatát. Ellenőrizze a felállítás helyén érvényben lévő követelményeket.D-EIMAC00608-16EU - 183/234

Táblázat 2 – Időszakos karbantartási munkálatok

A munkálatok felsorolása

Évente/szezon onként (Megj. 2) Általános:

A működési adatok leolvasása (Megj.3)

A berendezés átnézése az esetleges károk és/vagy meglazult elemek keresése

A hőszigetelés épségének ellenőrzése

Tisztítás és ahol szükséges festés

Az áramláskapcsoló működésének ellenőrzése

Elektromos rendszer:

Az ellenőrzési sorrend átnézése

A kontaktor kopásának ellenőrzése - szükség esetén cseréje

Az elektromos kapcsok rögzítésének ellenőrzése - szükség esetén a rögzítés meghúzása

Az elektromos kapcsolótábla belsejének tisztítása

Az elemek átvizsgálása, esetleges túlmelegedésre utaló jelek keresése

A kompresszor és az elektromos fűtőszál működésének ellenőrzése

A motor és a kompresszor szigetelésének mérése Megger segítségével

A hűtőközeg esetleges szivásgásának ellenőrzése

A hűrőközeg áramlásának ellenőrzése a folyadék kémlelőüvegén keresztül - az üvegnek tele kell lennie

A nyomásesés ellenőrzése a víztelenítő szűrőben

A nyomásesés ellenőrzése az olajszűrőben (megj. 5)

A kompresszor rezgésének vizsgálata

A kompresszorolaj savasságának mérése (7)

Kondenzártor egység:

A kondenzátorbankok tisztítása (megj. 4)

A lapátok megfelelő meghúzásának ellenőrzése

Ellenőrizze a kondenzátorbank lemezeit - ha szükséges távolítsa el őket

1. A havi munkálatok magukban foglalják a hetente elvégzendőeket is.

2. Az évente (vagy a szezon kezdetekor) elvégzendő munkálatok magukban fogalalják a havi és heti munkálatokat is.

3. A működési értékeket naponta is le lehet olvasni a magas megfigyelési standardek betartása érdekében.

4. Az olyan környezetben, ahol a levegőben levő részecskék koncentrációja magas, a kondenzátorbank sűrűbb tisztítására lehet szükség.

5. Ha az olajszűrőben a nyomásesés eléri a 2,0 bart, cserélje ki az olajszűrőt.

6. Ellenőrizze az esetlegesen feloldott fémek jelenlétét.

7. TAN (teljes savszám): 0,10 : nincs szükség beavatkozásra

0,10 és 0,19 között: cserélje ki a savszűrőket majd 1000 üzemi óra után ellenőrizze ismét. Addig folytassa a szűrők cseréjét, amíg a TAN nem megy 0,10 alá. 0,19 : cserélje ki az olajat, az olajszűrőt és az olaj víztelenítő berendezését. Végezzen rendszeres ellenőrzést. A használatban lévő hűtővel kapcsolatos fontos információk Fluortartalmú üvegházhatású gázokat tartalmaz. A gázokat ne engedje ki a légkörbe. Hűtőközeg: R134a GWP érték(1): 1430 (1)GWP = Globális Felmelegedési Potenciál A standard működéshez szükséges hűtőközeg mennyiségét a berendezésen található tábla adatai mutatják. A berendezésbe töltött tényleges hűtőközeg mennyiségét az elektromos burkolaton elhelyezett ezüstözött rudacska mutatja. A helyi vagy uniós rendelkezésekben előírtaktól függően a hűtőközeg szivárgásának ellenőrzésére a berendezés időszakos átvizsgálására lehet szükség.D-EIMAC00608-16EU - 184/234

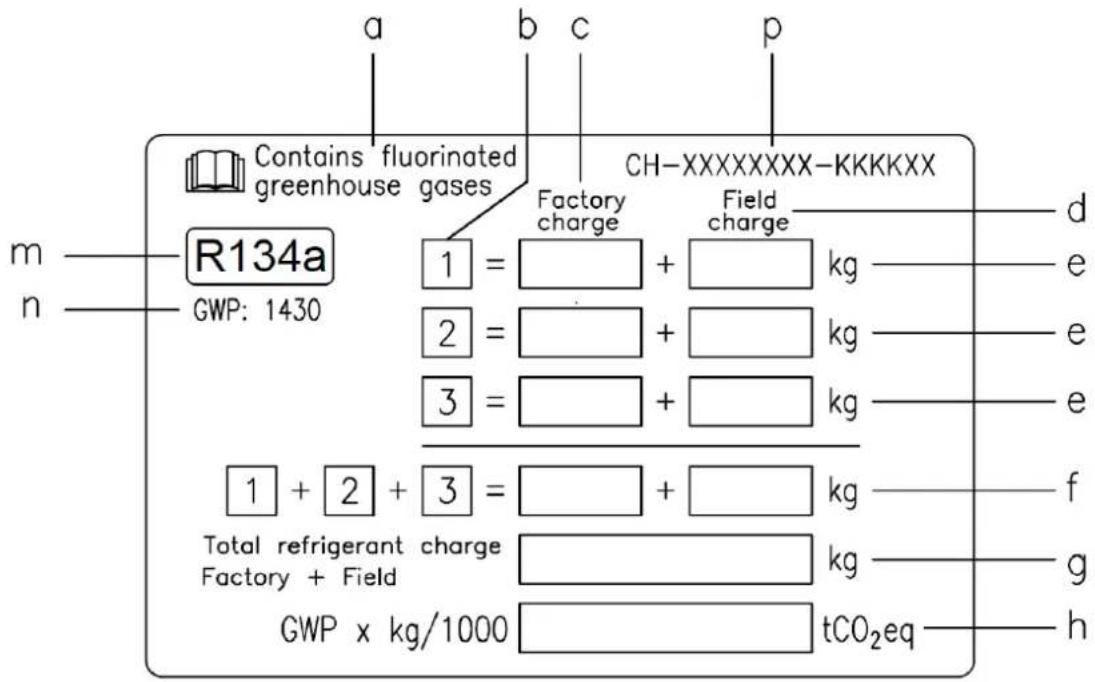

Útmutató a gyári és helyszíni töltésű egységekhez (A felhasznált hűtőközegre vonatkozó fontos információ) A hűtőrendszer feltöltése fluortartalmú üvegházhatású gázokkal történik. Kerülje el a hűtőgáz légkörbe kerülését. 1 Kitörölhetetlen tintával töltse ki a termékhez adott hűtőközeg töltő címkét az alábbiak szerint: - hűtőközeg töltési mennyisége az egyes körökben (1; 2; 3) - hűtőközeg teljes töltési mennyisége (1 + 2 + 3) - számítsa ki az üvegházhatású gázkibocsátást a következő képlettel: hűtőközeg GWP értéke x Hűtőközeg teljes mennyisége a rendszerben (kg) / 1000

a Fluortartalmú üvegházhatású gázokat tartalmaz b Kör száma c Gyári feltöltés d Helyszíni feltöltés e Hűtőközeg töltési mennyiség az egyes körökben (a körök számának megfelelően) f Hűtőközeg teljes töltési mennyisége g Hűtőközeg teljes töltési mennyisége (Gyári + Helyszíni feltöltés) h A hűtőközeg teljes töltési mennyiségének üvegházhatású gázkibocsátása tonna CO2-ekvivalens szerint kifejezve m Hűtőközeg-típus n GWP=Global warming potential (Globális felmelegedési potenciál) p Egység sorozatszáma 2 A kitöltött címkét az elektromos szekrény belső felére kell felragasztani. Az európai vagy helyi jogszabályok megkövetelhetik a hűtőközeg-szivárgás időszakos ellenőrzését. Kérjük, további információért vegye föl a kapcsolatot a helyi forgalmazóval. MEGJEGYZÉS Európában a rendszerben lévő teljes hűtőközeg mennyiség üvegházhatású gázkibocsátásának értékét (tonna CO

-ekvivalens szerint kifejezve) a karbantartás gyakoriságának megállapítására használják. Vegye figyelembe a vonatkozó jogszabályokat. Képlet az üvegházhatású gázkibocsátás kiszámításához: Hűtőközeg GWP értéke x Hűtőközeg teljes töltési mennyisége (kg) / 1000 Alkalmazza az üvegházhatású gázok címkéjén szereplő GWP értéket. A GWP érték a Negyedik IPCC Értékelő Jelentés alapján került megállapításra. A kézikönyvben feltüntetett GWP érték idejétmúlt lehet (pl. lehet, hogy a Harmadik IPCC Értékelő Jelentés alapján lett kiszámítva)D-EIMAC00608-16EU - 185/234

További információért forduljon a helyi kereskedőhöz. Hulladékbe helyezés A berendezés fém, műanyag és elektromos alkatrészekből épül fel. Ezeket az alkatrészeket a hatályos jogszabályoknak megfelelően helyezze hulladékba. Az ólomtartalmú akkumulátorokat a megfelelő hulladékgyűjő központokban kell leadni. A használt olajat a megfelelő hulladékgyűjtő központban kell leadni.

A jelen használati útmutató csak technikai segítség, nem kötelező érvényű. Az útmutató tartalmának mindenre kiterjedő teljessége, megbízhatósága és pontossága nem grarantálható. Az útmutató minden adata előzetes bejelentés nélkül megváltoztatható. A megrendelés pillanatában közölt adatokat tekintjük véglegesenk. A gyártó nem vállal felelősséget az útmutató használatából vagy egyéni értelmezéséből származó bármilyen nemű közvetlen vagy közvetett kárért. A gyártó fenntartja magának a jogot a tervekben szereplő vagy szerkezeti adatok megváltoztatására előzetes értesítés nélkül. Ezért a borítón szereplő kép nem tekinthető kötelező érvényűnek. Jelen kiadvány csak információforrásként szolgál, és nem tekintendő a Daikinre nézve kötelező érvényű ajánlatnak. A Daikin a kiadvány tartalmát legjobb tudása szerint állította össze. A Daikin nem nyújt semmilyen kimondott vagy ráutaló módon garanciát a kiadvány teljességére, pontosságára, megbízhatóságára vagy célnak való megfelelésére, se a benne leírt termékekre és szolgáltatásokra. A gyártó fenntartja a jogot a részletezések előzetes jelzés nélküli változtatására. A rendelés idején közölt adatokat tekintse irányadónak. A Daikin kimondottan elutasít bármely felelősséget a kiadvány használatából vagy egyéni értelmezéséből származó bármilyen nemű, a legtágabb módon értelmezett közvetlen vagy közvetett kárért. Minden tartalom Daikin szerzői joggal véd.D-EIMAC00608-16EU - 186/234

Szabadhűtéses Egység Verzió A szabadhűtéses egységeken extra tekercsek találhatók, melyek az épületből érkező folyadékot előhűtik, így, ha a környezeti körülmények lehetővé teszik, a kompresszorok teljes leállásáig tehermentesítik azokat növelve a komplex hatékonyságot. A vízáramlást háromutas szeleppel (vagy két egyutas szeleppel – ez a hűtőberendezés méretétől függ) az extra tekercsek felé lehet irányítani, ha a külső környezeti hőmérséklet a visszatérő víz hőmérséklete alá esik. A szabadhűtés működtetését a kapcsolószekrény vezérlő részében elhelyezett QFC kapcsolóval lehet engedélyezni. Ha a Szabadhűtéses üzemmód engedélyezett, a berendezés kontrollere automatikusan vezérli a vízszelepek működését. A rendszer vezérli a ventilátorok működését is így maximalizálva a szabadhűtéses hatást.

FIGYELEM A vízrendszert helyes százalékos arányban KELL feltölteni vízzel és glikollal. A végfelhasználó felelőssége a megfelelő víz/glikol százalékos arány biztosítása. A szabadhűtés tekercsek fagyás által okozott károsodását nem fedi a garancia.

FIGYELEM A helyszínen biztosított vízszivattyús áramláskapcsolók reteszelik a rendszer vízáramlásának irányát.

FIGYELEM A szabadhűtéses tekercsek és a párologtató csövek károsodásának elkerülésére a víz bemeneti csövére be kell szerelni egy szűrőt. A szűrő lyukmérete maximum 0,5 mm lehet.

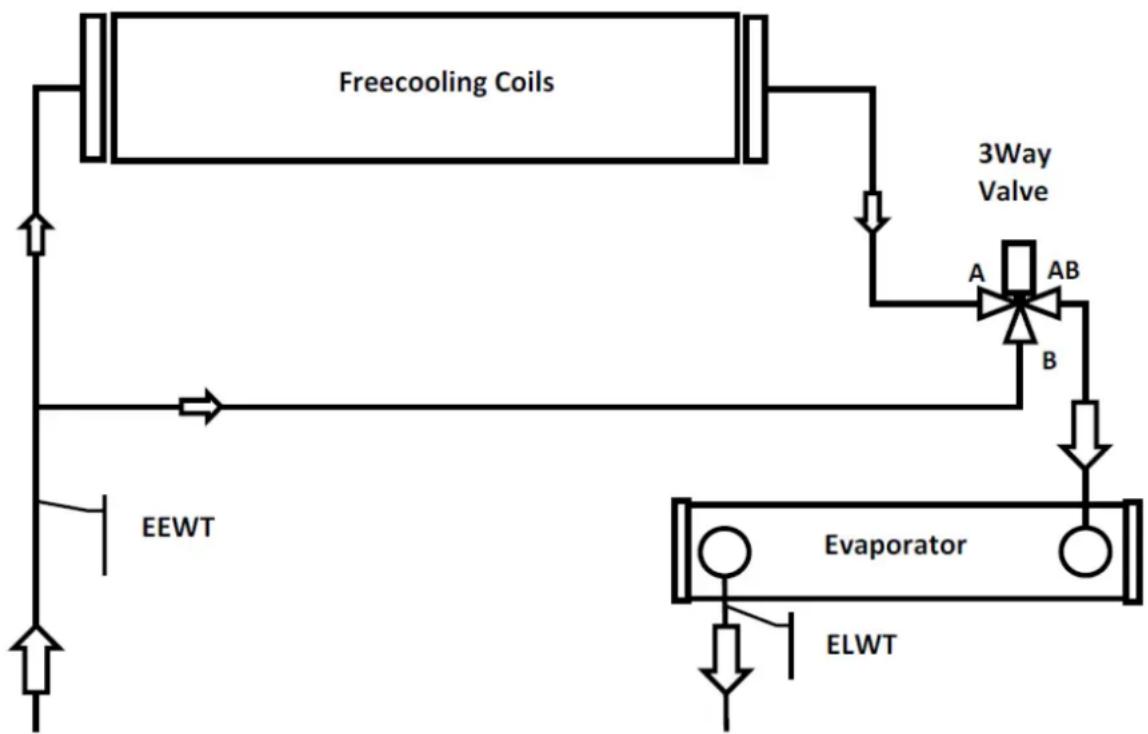

Kétféle szabadhűtéses vezérlő rendszer létezik: Szabadhűtéses rendszer 3 utas szeleppel EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils Szabadhűtéses tekercsek 3 Way Valve Háromutas szelep EEWT Bemeneti vízhőmérséklet mérő szonda Evaporator Párologtató ELWT Kimeneti vízhőmérséklet mérő szondaD-EIMAC00608-16EU - 187/234

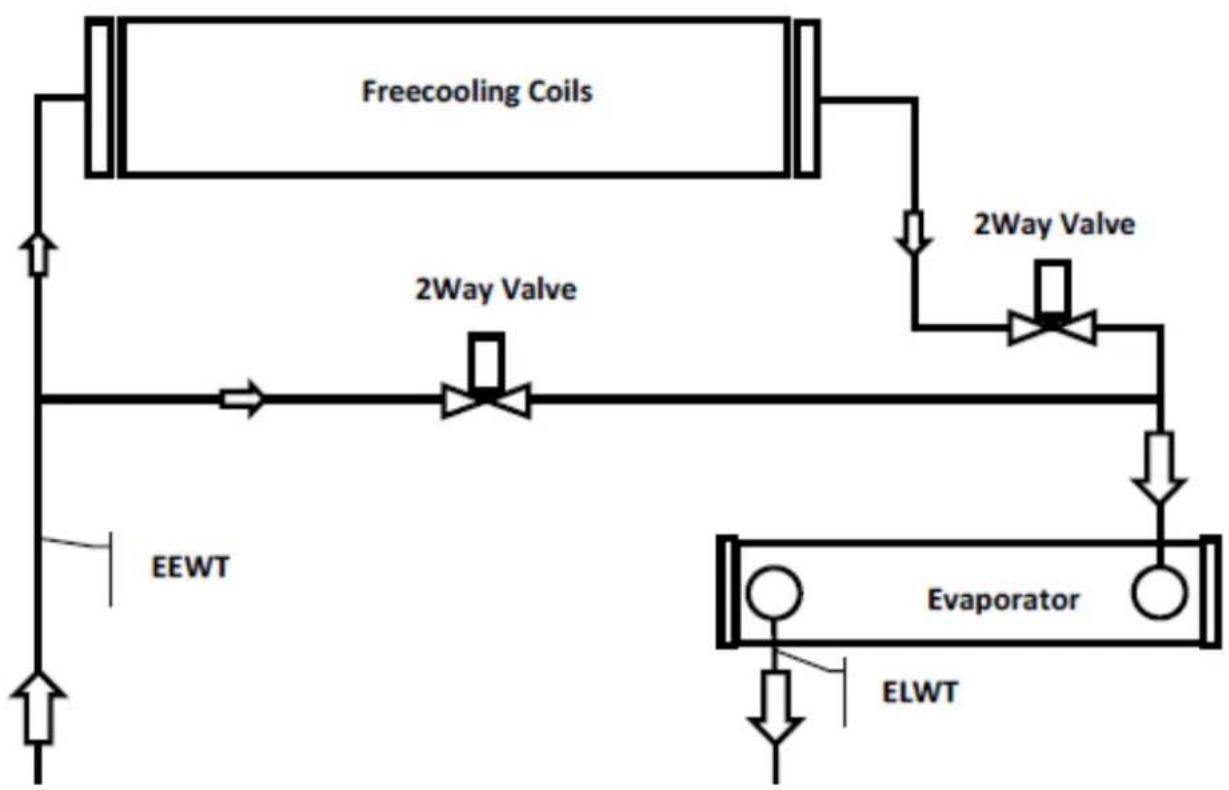

Szabadhűtéses rendszer 2 utas szeleppel EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils Szabadhűtéses tekercsek 2 Way Valve Kétutas szelep EEWT Bemeneti vízhőmérséklet mérő szonda Evaporator Párologtató ELWT Kimeneti vízhőmérséklet mérő szonda

A működési körülményektől és az egység alapértékétől függő rendszer átállást a beágyazott egység kontroller vezérli. A téli és nyári üzemmód között a víz oldalnyomás csökkenés eltérő, ezért a hűtővíz áramlás is különböző lehet. Ellenőrizni kell, hogy a téli és nyári üzemmód között a vízáramlás minimuma és maximuma a vízáramlás határértékek között van-e (lásd a termék használati utasítását).D-EIMAC00608-16EU - 188/234
