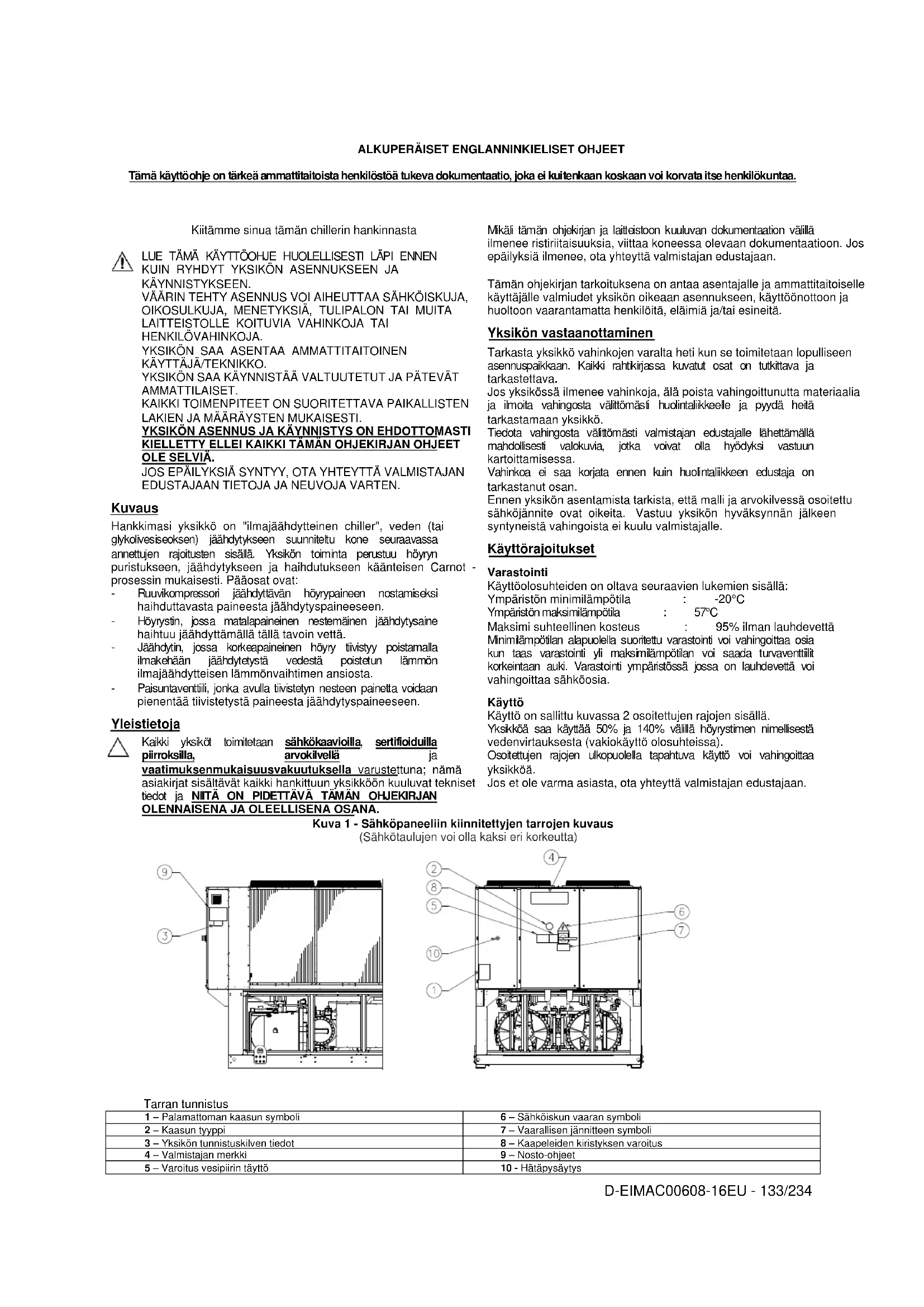

Notice DAIKIN EWAD910C - page 133
Käyttöohje-avustaja
ChatGPT:n tukema
Odotetaan viestiäsi
Tuotetiedot

Merkki : DAIKIN

Malli : EWAD910C

Kategoria : Laitteiston jäähdytysjärjestelmä

Lataa ohjeet laitteellesi Laitteiston jäähdytysjärjestelmä PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi EWAD910C - DAIKIN ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. EWAD910C merkiltä DAIKIN.

KÄYTTÖOHJE EWAD910C DAIKIN

Tämä käyttöohje on tärkeä ammattitaitoista henkilöstöä tukeva dokumentaatio, joka ei kuitenkaan koskaan voi korvata itse henkilökuntaa.

Kiitämme sinua tämän chillerin hankinnasta LUE TÄMÄ KÄYTTÖOHJE HUOLELLISESTI LÄPI ENNEN

LAKIEN JA MÄÄRÄYSTEN MUKAISESTI. YKSIKÖN ASENNUS JA KÄYNNISTYS ON EHDOTTOMASTI KIELLETTY ELLEI KAIKKI TÄMÄN OHJEKIRJAN OHJEET OLE SELVIÄ. JOS EPÄILYKSIÄ SYNTYY, OTA YHTEYTTÄ VALMISTAJAN EDUSTAJAAN TIETOJA JA NEUVOJA VARTEN. Kuvaus Hankkimasi yksikkö on "ilmajäähdytteinen chiller", veden (tai glykolivesiseoksen) jäähdytykseen suunniteltu kone seuraavassa annettujen rajoitusten sisällä. Yksikön toiminta perustuu höyryn puristukseen, jäähdytykseen ja haihdutukseen käänteisen Carnot - prosessin mukaisesti. Pääosat ovat: - Ruuvikompressori jäähdyttävän höyrypaineen nostamiseksi haihduttavasta paineesta jäähdytyspaineeseen. - Höyrystin, jossa matalapaineinen nestemäinen jäähdytysaine haihtuu jäähdyttämällä tällä tavoin vettä. - Jäähdytin, jossa korkeapaineinen höyry tiivistyy poistamalla ilmakehään jäähdytetystä vedestä poistetun lämmön ilmajäähdytteisen lämmönvaihtimen ansiosta. - Paisuntaventtiili, jonka avulla tiivistetyn nesteen painetta voidaan pienentää tiivistetystä paineesta jäähdytyspaineeseen. Yleistietoja Kaikki yksiköt toimitetaan sähkökaavioilla, sertifioiduilla piirroksilla, arvokilvellä ja vaatimuksenmukaisuusvakuutuksella varustettuna; nämä asiakirjat sisältävät kaikki hankittuun yksikköön kuuluvat tekniset tiedot ja NIITÄ ON PIDETTÄVÄ TÄMÄN OHJEKIRJAN OLENNAISENA JA OLEELLISENA OSANA. Mikäli tämän ohjekirjan ja laitteistoon kuuluvan dokumentaation välillä ilmenee ristiriitaisuuksia, viittaa koneessa olevaan dokumentaatioon. Jos epäilyksiä ilmenee, ota yhteyttä valmistajan edustajaan. Tämän ohjekirjan tarkoituksena on antaa asentajalle ja ammattitaitoiselle käyttäjälle valmiudet yksikön oikeaan asennukseen, käyttöönottoon ja huoltoon vaarantamatta henkilöitä, eläimiä ja/tai esineitä. Yksikön vastaanottaminen Tarkasta yksikkö vahinkojen varalta heti kun se toimitetaan lopulliseen asennuspaikkaan. Kaikki rahtikirjassa kuvatut osat on tutkittava ja tarkastettava. Jos yksikössä ilmenee vahinkoja, älä poista vahingoittunutta materiaalia ja ilmoita vahingosta välittömästi huolintaliikkeelle ja pyydä heitä tarkastamaan yksikkö. Tiedota vahingosta välittömästi valmistajan edustajalle lähettämällä mahdollisesti valokuvia, jotka voivat olla hyödyksi vastuun kartoittamisessa. Vahinkoa ei saa korjata ennen kuin huolintaliikkeen edustaja on tarkastanut osan. Ennen yksikön asentamista tarkista, että malli ja arvokilvessä osoitettu sähköjännite ovat oikeita. Vastuu yksikön hyväksynnän jälkeen syntyneistä vahingoista ei kuulu valmistajalle. Käyttörajoitukset Varastointi Käyttöolosuhteiden on oltava seuraavien lukemien sisällä: Ympäristön minimilämpötila : -20°C Ympäristön maksimilämpötila : 57°C Maksimi suhteellinen kosteus : 95% ilman lauhdevettä Minimilämpötilan alapuolella suoritettu varastointi voi vahingoittaa osia kun taas varastointi yli maksimilämpötilan voi saada turvaventtiilit korkeintaan auki. Varastointi ympäristössä jossa on lauhdevettä voi vahingoittaa sähköosia. Käyttö Käyttö on sallittu kuvassa 2 osoitettujen rajojen sisällä. Yksikköä saa käyttää 50% ja 140% välillä höyrystimen nimellisestä vedenvirtauksesta (vakiokäyttö olosuhteissa). Osoitettujen rajojen ulkopuolella tapahtuva käyttö voi vahingoittaa yksikköä. Jos et ole varma asiasta, ota yhteyttä valmistajan edustajaan.

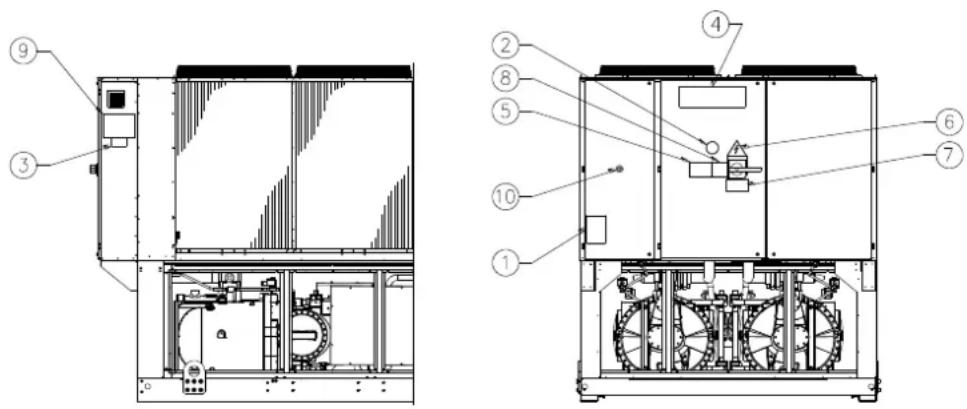

Kuva 1 - Sähköpaneeliin kiinnitettyjen tarrojen kuvaus (Sähkötaulujen voi olla kaksi eri korkeutta)

Tarran tunnistus 1 – Palamattoman kaasun symboli 6 – Sähköiskun vaaran symboli 2 – Kaasun tyyppi 7 – Vaarallisen jännitteen symboli 3 – Yksikön tunnistuskilven tiedot 8 – Kaapeleiden kiristyksen varoitus 4 – Valmistajan merkki 9 – Nosto-ohjeet 5 – Varoitus vesipiirin täyttö

10 - HätäpysäytysD-EIMAC00608-16EU - 134/234

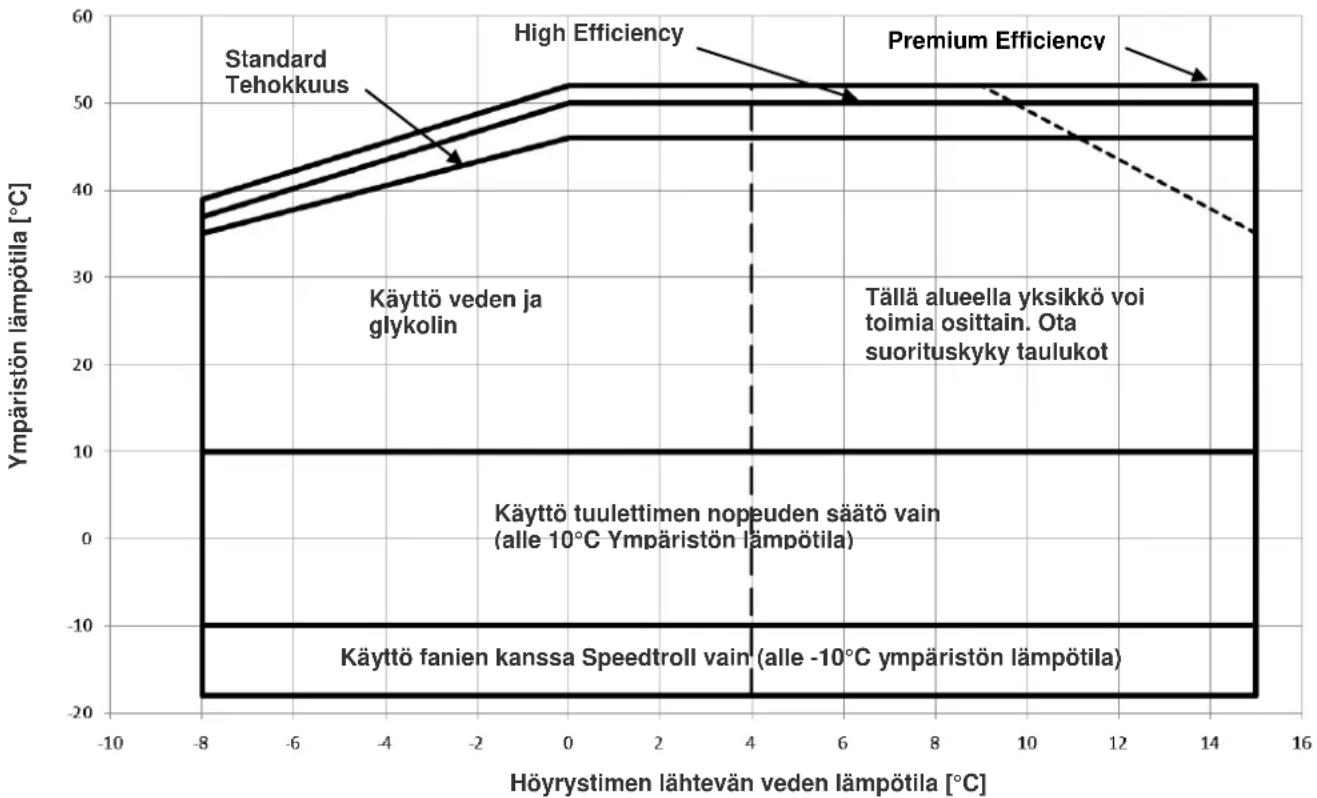

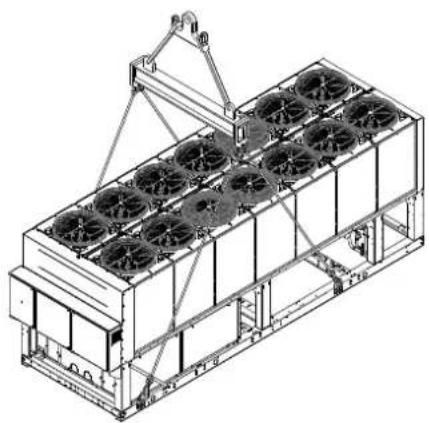

Kuva 2 - Käyttörajoitukset Turvallisuus Yksikkö on ankkuroitava tukevasti maahan. Seuraavien ohjeiden noudattaminen on tärkeää: Yksikköä saa nostaa käyttämällä yksinomaan keltaisella merkittyjä kohtia jotka on kiinnitetty yksikön jalustaan. Sähköosiin ei saa mennä ellei yksikön pääkatkaisinta ole avattu ja sähkövirran syöttöä katkaistu. Sähköosiin meno on kielletty ellei eristävää lavaa käytetä. Älä mene sähköosiin jos paikalla on vettä ja/tai kosteutta. Jäähdyttimen leikkaavat reunat ja osan pinta voi aiheuttaa tapaturmia. Vältä suoraa kosketusta ja käytä tarkoituksenmukaisia suojaimia. Kytke sähkövirta pois päältä avaamalla pääkatkaisin ennen mitään jäähdytyspuhaltimeen ja/tai kompressoreihin suoritettavaa huoltotoimenpidettä. Tämän ohjeen noudattamatta jättäminen voi aiheuttaa vakavia henkilövahinkoja. Älä koskaan työnnä esineitä vesiputkiin kun yksikkö on liitetty järjestelmään. Mekaaninen suodatin tulee asentaa vesiputkeen, joka on liitetty lämmönvaihtimen sisäänmenoon. Yksikkö varustetaan turvaventtiileillä, jotka on asennettu jäähdytyspiirin korkea- ja matalapaineen puolille. Liikkuvien osien suojusten irrottaminen on ehdottomasti kielletty. Jos yksikkö pysähtyy äkillisesti, noudata Ohjauspaneelin käyttöohjeessa annettuja ohjeita, joka kuuluvat osana lopulliselle käyttäjälle luovutettuun dokumentaatioon. Asennus- ja huoltotoimenpiteiden suorittaminen on suositeltavaa yhdessä muiden henkilöiden kanssa. Jos tapaturmia tai ongelmia syntyy, toimi seuraavalla tavalla: - Pysy rauhallisena - Paina hälytyspainiketta jos sellainen on asennuspaikalla - Siirrä loukkaantunut henkilö lämpimään tilaan, kauas yksiköstä ja aseta hänet lepoasentoon. - Ota välittömästi yhteyttä rakennuksessa olevaan ensiavusta huolehtivaan henkilöstöön tai ensiapuun. - Odota, kunnes ensiavusta huolehtivat henkilöt saapuvat paikalle äläkä jätä loukkaantunutta yksin. - Anna ensiapuhenkilökunnalle kaikki tarvittavat tiedot. Vältä chillerin asentamista alueille, jotka voivat olla vaarallisia huoltotoimenpiteiden aikana, kuten lava ilman kaiteita tai ohjauskiskoja tai alueet, jotka eivät tyydytä chillerin ympärille jätettävää tilavaatimusta. Melu Yksikkö saa aikaan melua, joka syntyy pääasiallisesti kompressorien ja puhaltimien kierrosta. Jokaisen mallin melupäästö on määritelty myyntiasiakirjoissa. Jos yksikkö on asennettu, sitä käytetään ja huolletaan oikein, sen lähellä jatkuvasti toimiva laite ei vaadi minkäänlaisen erityisen melusuojuksen käyttöä. Jos kyseessä on asennus erityisellä äänitasoon liittyvällä vaatimuksella, ylimääräisten meluäänien vaimentamiseen kuuluvien laitteiden asennus voi olla tarpeen. Liikuttaminen ja nostaminen Vältä yksikön iskemistä ja/tai heiluttamista kuljetusajoneuvolle noston/laskun ja liikuttamisen aikana. Työnnä tai vedä yksikköä yksinomaan jalustan kehikosta. Kiinnitä yksikkö kuljetusajoneuvon sisälle välttääksesi sen liikkumista, joka aiheuttaa vahinkoja. Toimi siten, ettei mikään yksikköön kuuluva osa putoa kuljetuksen ja lastauksen/poiston aikana. Kaikki yksiköt on varustettu keltaisella värillä osoitetuilla nostokohdilla. Vain näitä kohtia voidaan käyttää yksikön nostossa, seuraavassa kuvassa. Käytä välitankoja kondensaattoripariston vaurioitumisen estämiseksi. Aseta ne puhaltimen säleikköjen yläpuolelle vähintään 2,5 metrin päähän. Nostoköysien ja välipalkkien on oltava riittävän kestäviä kannattamaan yksikköä turvallisesti. Tarkista yksikön paino siihen kuuluvasta arvokilvestä. Yksikköä on nostettava erityisen varovaisesti ja huolella noudattamalla tarrassa annettuja nosto-ohjeita. Nosta yksikköä erittäin hitaasti pitämällä sitä täysin vaaka-asennossa. Standard Tehokkuus High Efficiency Premium Efficiency Käyttö veden ja glykolin

Tällä alueella yksikkö voi toimia osittain. Ota suorituskyky taulukot Käyttö tuulettimen nopeuden säätö vain (alle 10°C Ympäristön lämpötila)

Käyttö fanien kanssa Speedtroll vain (alle -10°C ympäristön lämpötila)

Höyrystimen lähtevän veden lämpötila [°C] Ympäristön lämpötila [°C]D-EIMAC00608-16EU - 135/234

Asemointi ja kokoaminen Kaikki yksiköt on suunniteltu ulkokäyttöön ja asennettaviksi parvekkeille tai maahan. Ehtona on se, että asennuspaikalla ei ole esteitä, jotka voivat vähentää jäähdytyskierukoille virtaavan ilman määrää. Yksikkö on asennettava tukevalle perustalle joka on täysin vaaitettu. Jos yksikkö asennetaan parvekkeelle tai katolle, painoa jakavien palkkien asennus saattaa olla tarpeen. Kuva 3 - Yksikön nostaminen

2 kompressorin yksikkö 3 kompressorin yksikkö

Maahan asentamiseen tarkoitetun perustan on oltava kestävää sementtiä, minimipaksuudeltaan 250 mm ja yksikköön nähden leveämpi, jotta se kykenee kannattelemaan sen painoa. Jos yksikkö asennetaan paikkoihin, joihin henkilöillä tai eläimillä on helppo pääsy, asenna suojaritilöitä jäähdyttimen ja kompressorin osien päälle. Parhaan suorituskyvyn takaamiseksi asennuspaikalla, noudata seuraavia varotoimenpiteitä ja ohjeita: Vältä ilman uudelleenkiertoa. Varmista, ettei oikealle ilmankierrolle ole esteitä. Varmista, että perustukset ovat kestäviä ja vankkoja melun ja tärinän vähentämiseen. Vältä yksikön asentamista erittäin pölyisiin tiloihin,vähentääksesi jäähdytyskierukoiden saastumista. Järjestelmässä olevan veden on oltava erityisen puhdasta ja kaikki öljy- ja ruostejäämät on poistettava. Mekaaninen vesisuodatin on asennettava yksikköön menevään putkeen. Tilan minimivaatimukset On ehdottoman tärkeää noudattaa kaikissa yksiköissä annettuja minimietäisyyksiä, jotta jäähdytyskierukoiden ihanteellinen ilmanvaihto voitaisiin taata. Kun päätät mihin yksikkö asennetaan, jotta oikea ilmavirtaus voitaisiin taata, ota huomioon seuraavat tekijät: Vältä kuuman ilman uudelleenkiertoa. Vältä riittämättömän ilman syöttöä ilmajäähdytteiselle jäähdyttimelle. Molemmat olosuhteet voivat aiheuttaa jäähdytyspaineen nousun, joka vähentää energiatehokkuutta ja jäähdytyskykyä. Yksikön jokaiselle sivulle on päästävä asennuksen jälkeisten huoltotoimenpiteiden suorittamiseksi. Ilman vertikaalista poistoa ei saa tukkia. Jos yksikköä ympäröi sen kanssa saman korkuiset seinät tai esteet, se on asennettava vähintään 2500 mm päähän. Jos esteet ovat korkeampia, yksikkö on asennettava vähintään 3 000 mm päähän. Jos yksikkö asennetaan noudattamatta minimietäisyyksiä seiniin ja/tai pystysuoriin esteisiin, kuuman ilman uudelleenkierto ja/tai riittämätön virransyöttö ilmajäähdytteiseen jäähdyttimeen voi saada aikaan suorituskyvyn ja tehokkuuden vähenemisen. Mikroprosessorin ansiosta yksikkö kykenee mukautumaan uusiin käyttöihin tarjoamalla käytettävissä olevan maksimaalisen kapasiteetin määrätyissä olosuhteissa, vaikka sivuun jäävä etäisyys olisikin suositeltua pienempi, lukuun ottamatta tilanteita joissa käyttöolosuhteet vaikuttavat henkilökunnan turvallisuuteen tai yksikön luotettavuuteen. Kun yksi tai useampi yksikkö asetetaan vierekkäin, jätä vähintään 3 600 mm etäisyys jäähdyttimen penkkien välille. Lisäratkaisuja varten, käänny valmistajan edustajan puoleen. Melusuoja Kun melutasot vaativat erityistä tarkastusta, eristä yksikkö jalustasta lähtien asettamalla tärinää estäviä osia oikealla tavalla (toimitetaan lisävarusteina). Joustavat liitokset on asennettava myös vesiliitoksiin. Vesiputket Putkissa on oltava mahdollisimman pieni määrä käänteitä ja pystysuoria suunnanvaihtoja. Tällä tavoin asennuskustannukset vähenevät huomattavasti ja järjestelmän suorituskyky paranee. Vesijärjestelmässä tulee olla:

1. Tärinää estävät asennukset, jotka vähentävät tärinän

siirtymistä rakenteeseen.

2. Eristysventtiilit yksikön eristämistä varten vesijärjestelmästä

huoltotoimenpiteitä varten.

4. Manuaalinen tai automaattinen ilmanpoistolaite järjestelmän

korkeimmalla kohdalla ja veden tyhjennyslaite matalimmalla kohdalla.

5. Höyrystin ja lämmöntalteenottolaite, joita ei ole asetettu

järjestelmän korkeimpaan kohtaan.

6. Sopiva laite, joka kykenee pitämään vesijärjestelmän

paineistettuna (paisuntasäiliö jne.).

7. Veden paine- ja lämpömittarit, jotka avustavat käyttäjää

kunnostus- ja huoltotoimenpiteiden aikana.D-EIMAC00608-16EU - 136/234 Kuva 4 - Tilan minimivaatimukset

8. Suodatin tai laite, joka poistaa hiukkaset nesteestä.

Suodattimen käyttö pidentää höyrystimen ja pumpun käyttöikää auttamalla vesijärjestelmää pysymään parhaassa kunnossa.

9. Höyrystimeen kuuluu sähkövastus termostaatilla, joka

suojaa veden jäätymiseltä kun ympäristön minimilämpötila on –25°C. Kaikkia muita yksikön ulkopuolisia vesiputkia/vesilaitteita tulee näin ollen suojata jäätymistä vastaan.

10. Vesi on tyhjennettävä lämmön talteenottolaitteesta

talveksi, ellei vesipiiriin lisätä prosenttiarvoltaan sopivaa etyleeniglykoli seosta.

11. Jos yksikkö joudutaan vaihtamaan, koko vesijärjestelmä

on tyhjennettävä ja puhdistettava ennen uuden yksikön asentamista. Ennen uuden yksikön käynnistämistä on suositeltavaa suorittaa säännöllinen veden testaus ja sopivat kemialliset käsittelyt.

12. Mikäli vesijärjestelmään lisätään glykolia

jäätymisenestoaineeksi, varmista, että imupaine on matala. Yksikön suorituskyky tulee olemaan alhaisempi ja paineen laskut suurempia. Kaikki yksikön suojausjärjestelmät, kuten jäätymisenestoaine ja matalapaineelta suojaaminen tulee säätää uudelleen.

13. Ennen vesiputkien eristämistä tarkista, ettei vuotoja ilmene.D-EIMAC00608-16EU - 137/234

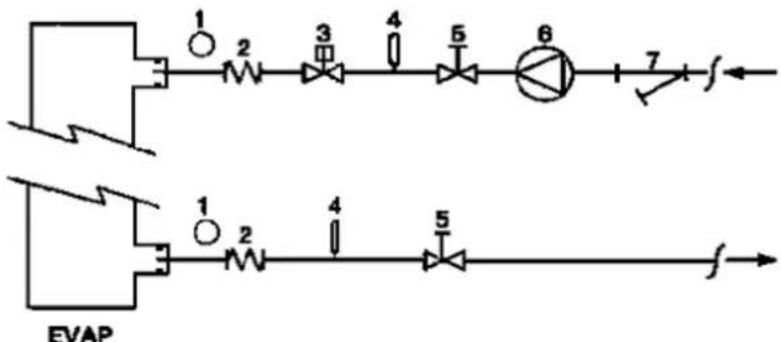

Kuva 5 - Vesiputkien liitäntä höyrystimeen

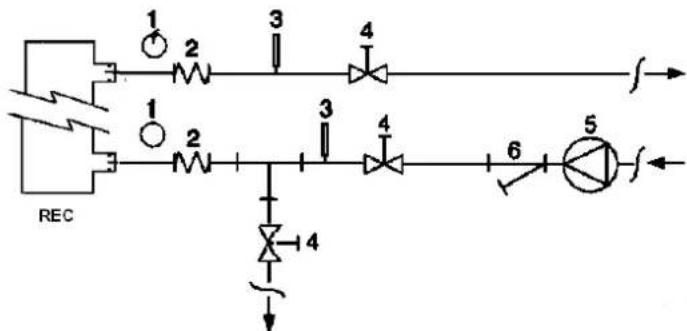

Kuva 6 - Vesiputkien liitäntä lämmöntalteenottoon tarkoitetuilla lämmönvaihtimilla

Veden käsittely Puhdista vesipiiri ennen yksikön käynnistämistä. Lika, kalkki, korroosiojäämät ja muut materiaalit voivat kerääntyä lämmönvaihtimen sisäpuolelle vähentäen sen lämmönvaihtokykyä. Myös paineenlasku voi lisääntyä vähentämällä veden virtausta. Sopiva veden käsittely voi näin ollen vähentää korroosio-, eroosio-, kalkin muodostumisriskiä jne..Tarkoituksenmukaisin veden käsittely on määriteltävä paikallisesti, järjestelmän ja veden ominaisuuksien perusteella. Valmistaja ei vastaa mahdollisista laitteistolle syntyneistä vahingoista tai toimintahäiriöistä, jotka johtuvat suorittamatta jätetystä tai väärästä veden käsittelystä. Taulukko 1 - Hyväksyttävät veden laaturajat pH (25°C) 6,88,0

Sähköinen johtavuus S/cm (25°C)

/ l) Ei mikään Sulfaatti-ioni (mg SO

/ l) 1,0 Emäksisyys (mg CaCO

Lämmöntalteenoton lämmönvaihtimien jäätymisenestosuoja ja höyrystin Kaikki höyrystimet on varustettu termostaattisesti ohjatulla sähkövastuksella, joka antaa sopivan jäätymisenestosuojan –25°C minimilämpötiloissa. Jos lämmönvaihtimet ovat täysin tyhjiä ja puhdistettu jäätymisenestoaineella, myös muita menetelmiä voidaan käyttää jäätymistä vastaan. Kun järjestelmän kokonaissuunnitelmaa tehdään, kaksi tai useampi seuraavassa kuvattu suojausmenetelmä tulee ottaa huomioon: Veden jatkuva virtaus putkien ja lämmönvaihtimien sisällä Sopivan glykolimäärän lisäys vesipiirin sisälle. Ulkoisten putkien lämpöeristys ja ylimääräinen lämmitys Lämmönvaihtimen tyhjennys ja puhdistus talvikuukausina Asentajan ja/tai paikallisen huoltohenkilökunnan vastuulla on jäätymisenestomenetelmien käyttö. Varmista, että jäätymisenestoon liittyvät oikeat huoltomenetelmät suoritetaan. Edellä kuvattujen ohjeiden noudattamatta jättäminen voi vahingoittaa yksikköä. Takuu ei kata jäätymisestä aiheutuvia vahinkoja. Virtaussäätimen asennus Jotta riittävä veden virtaus voidaan taata koko höyrystimessä, virtaussäätimen asennus vesipiiriin on tärkeää ja se voidaan asettaa sisäänmenossa tai ulostulossa oleviin vesiputkiin. Virtaussäätimen tarkoituksena on pysäyttää yksikkö jos veden virtaus keskeytyy, suojaamalla höyrystintä näin jäätymiseltä. Valmistaja toimittaa tarkoituksenmukaisen virtaussäätimen lisävarusteena. Tämä siipityyppinen virtaussäädin soveltuu jatkuvaan ulkokäyttöön putkien halkaisijalla (IP67) 1" - 6". Virtaussäädin on varustettu puhtaalla kosketuspinnalla, joka tulee liittää sähköisesti sähkökaaviossa osoitettuihin kohtiin. Virtaussäädin on säädettävä siten, että se kytkeytyy kun höyrystimestä saapuva vesi laskee 50% alle nimellisvirtauksen. Lämmöntalteenotto Yksiköt voidaan varustaa haluttaessa myös lämmöntalteenotolla. Tähän järjestelmään asennetaan vesijäähdytteinen lämmönvaihdin, joka sijaitsee kompressorin tyhjennysputkessa ja tarkoituksenmukainen lauhdutuspaineen ohjauslaite. Jotta kompressorin toiminta voitaisiin taata sen kuoren sisällä, lämmönpalautusyksiköt eivät toimi, jos veden lämpötila on alle 28°C. Laitteiston suunnittelijan ja chillerin asentajan vastuulla on taata, että kyseistä arvoa noudatetaan (esimerkiksi käyttämällä uudelleenkierron ohitusventtiiliä) Sähkölaitteisto Yleiset ominaisuudet Kaikki yksikön sähkökytkennät on suoritettava voimassa olevien lakien ja määräysten mukaisesti. Kaikki asennus-, ohjaus- ja huoltotoimenpiteet on suoritettava ammattitaitoisen henkilöstön puolesta. Tutustu hankkimaasi yksikköön kuuluvaan erityiseen sähkökaavioon. Jos sähkökaaviota ei ole yksikössä tai jos se on hukkunut, ota yhteyttä valmistajan edustajaan joka lähettää siitä kopion. Jos sähkökaavion ja paneelin/sähköjohtojen välillä ilmenee ristiriitaisuuksia, ota yhteyttä valmistajan edustajaan. Käytä yksinomaan kuparijohtoja, sillä muussa tapauksessa ylikuumenemista tai korroosiota saattaa syntyä liitoskohdissa, joka voi vahingoittaa yksikköä. Interferenssien välttämiseksi, kaikki ohjauskaapelit on liitettävä erikseen sähkökaapeleihin nähden. Kyseistä toimintaa varten käytä erilaisia sähköjohtoja. Ennen yksikön huoltoa, avaa yleinen pääkatkaisin yksikön päävirran syötössä. Kun yksikkö on sammutettu, mutta katkaisin on suljetussa asennossa, käyttämättömissä piireissä on kuitenkin virta päällä. Älä koskaan avaa kompressorin kytkentäliitinryhmää ennen kuin yksikön yleiskatkaisin on avattu. Yksi- ja kolmivaihekuormitusten samanaikaisuus ja eri vaiheiden välinen epätasapainoisuus voi aiheuttaa jopa 150mA vuotoja maahan mallistoon kuuluvien yksikköjen vakiotoiminnan aikana. Jos yksikköön kuuluu laitteita, jotka saavat aikaan korkeampia jänniteyliaaltoja (kuten VFD ja vaiheen katkaisu), maahan suuntaavat vuodot voivat nousta paljon korkeampiin arvoihin (noin 2 ampeeria). Sähkövirran syöttöjärjestelmän suojukset on suunniteltava edellä mainittujen arvojen mukaisesti. Käyttö Koneenkäyttäjän vastuu On oleellista, että koneenkäyttäjää koulutetaan kunnolla ja perehdytetään järjestelmän toimintaan ennen yksikön käyttöä. Tämä ohjekirjan lukemisen jälkeen, käyttäjän on opiskeltava mikroprosessorin käyttöohje ja sähkökaavio käynnistyksen, toiminnan, pysäytyksen ja kaikkien turvalaitteiden toimintajaksojen ymmärtämiseksi. Yksikön ensimmäisen käynnistysvaiheen jälkeen, valtuutettu teknikko on käytettävissä vastaamaan mihin tahansa kysymykseen ja antamaan toimintaan liittyviä ohjeita. Käyttäjän on kirjattava muistiin jokaiseen asennettuun yksikköön liittyvät tiedot. Myös kaikki säännölliset huolto- ja palvelutoiminnat vaativat muistiin kirjaamista. Jos käyttäjä huomioi epätavallisia tai poikkeavia käyttötiloja, hänen on käännyttävä valmistajan valtuuttamaan tekniseen huoltoon. Vakiohuolto Minimihuollot on lueteltu taulukossa 2. Huolto ja rajoitettu takuu Kaikki yksiköt on testattu tehtaalla ja niille annetaan takuu 12 kuukauden ajaksi ensimmäisestä käynnistyksestä tai 18 kuukauden ajaksi toimituspäivästä lähtien. Nämä yksiköt on kehitetty ja valmistettu korkeimpia laatustandardeja noudattamalla takaamalla näin virheettömiä toimintavuosia. On kuitenkin tärkeää, että sopiva ja säännöllinen huolto suoritetaan tässä ohjekirjassa annettujen menetelmien ja koneiden huoltoon liittyvien oikeiden huoltomenetelmien mukaisesti. Solmi huoltosopimus valmistajan valtuuttaman huoltopalvelun kanssa, jotta tehokas ja ongelmaton takuu voidaan taata henkilökuntamme kokemuksen ja pätevyyden ansiosta. Pidä lisäksi mielessä, että yksikkö vaatii huoltoa myös takuuvaiheen aikana. Ota huomioon, että yksikön väärä käyttö esimerkiksi sen käyttörajojen ulkopuolella tai huollon puute tässä käyttöohjeessa osoitetulla tavalla mitätöi takuun. Noudata seuraavia kohtia erityisesti takuurajoitusten noudattamiseksi:

1. Yksikkö ei voi toimia määrättyjen rajojen ulkopuolella

2. Virransyötön on oltava jänniterajojen sisäpuolella ja ilman

jänniteyliaaltoja tai äkillisiä jännitteen muutoksia.

3. Kolmivaihesyötössä vaiheiden välillä ei saa olla yli 3%

epävakaisuutta. Yksikön on oltava sammutettuna, kunnes sähkövika korjataan.

4. Älä kytke irti tai nollaa turvalaitetta mistään syystä oli

kyseessä sitten mekaaninen, sähköinen tai elektroninen turvalaite.

5. Hydraulipiirin täytössä käytetyn veden on oltava puhdasta

ja käsitelty oikein. Mekaaninen suodatin on asennettava höyrystimen sisäänmenoa lähimpänä olevaan kohtaan.

6. Ellei tilaushetkellä ole toisin sovittu, höyrystimen veden

virtaus ei saa koskaan ylittää 120% nimelliskapasiteetista ja olla alle 80% sen alle. Säännöllisesti suoritettavat tarkastukset ja sovellusten käynnistäminen paineistettuna Yksikön kuuluvat Eurooppalaisen direktiivin PED 97/23/EY määrittelemään luokkaan IV. Jotkut paikalliset määräykset vaativat tämän luokan chillereille säännöllistä tarkastusta valtuutetun yrityksen puolesta. Tarkista asennuspaikassa voimassa olevat vaatimukset. Periodic obligatory checks and starting up of appliances under pressure The units are included in category IV of the classification established by the European Directive PED 2014/68/EU.D-EIMAC00608-16EU - 139/234 For chillers belonging to this category, some local regulations require a periodic inspection by an authorized agency. Please check with your local requirements.

Taulukko 2 - Säännöllisten huoltojen ohjelma

Toimenpiteiden luettelo

Vuosittain/ka usiluontoiset (Huomautus

Käyttötietojen luenta (Huomautus 3)

Silmämääräinen tarkastus mahdollisia vahinkoja ja/tai löystymisiä varten

Lämpöeristyksen kunnon tarkastus

Puhdistus ja maalaus tarvittaessa

Virtausmittarin toiminnan tarkastus

Ohjausjakson tarkastus

Kontaktorin kulumisen tarkastus - vaihda tarvittaessa

Kaikkien sähköpäätteiden oikean kireyden tarkastus - kiristä tarvittaessa

Sähköisen ohjauspaneelin sisäinen puhdistus

Osien silmämääräinen tarkastus mahdollisten ylikuumenemisen merkkien varalta

Kompressorin ja sähkövastuksen tarkastus

Kompressorin moottorin eristyksen mittaaminen Meggeriä käyttämällä

Mahdollisen jäähdytysainevuotojen tarkastus

Jäähdytysaineen virtauksen tarkastus tarkastuslasin kautta - tarkastuslasin on oltava täynnä

Kuivaussuodattimen paineen laskun tarkastus

Öljysuodattimen paineen laskun tarkastus (huomautus 5)

Kompressorin aiheuttamien tärinöiden tarkastus

Kompressorin öljyn happamuuden analysointi (7)

Jäähdyttimen penkkien puhdistus (Huomautus 4)

Puhaltimien oikean kireyden tarkastus

Jäähdyttimen penkin siipien tarkastus - irrota tarvittaessa

1. Kaikki viikottaiset toimenpiteet sisältyvät kuukausittaisiin toimenpiteisiin.

2. Kaikki viikoittaiset ja kuukausittaiset toimenpiteet sisältyvät vuosittaisiin (tai kauden alussa suoritettaviin) toimenpiteisiin.

3. Yksikön käyttöarvot voidaan lukea päivittäin noudattamalla korkeita tarkastusarvoja.

4. Tiloissa joissa on korkea ilmassa leijuvien hiukkasten määrä, jäähdyttimen penkin tiheämpi puhdistus voi olla tarpeen.

5. Vaihda öljynsuodatin kun siihen liittyvä paineen lasku saavuttaa 2,0 baria.

6. Tarkista mahdollisten sulaneiden metallien paikallaolo.

7. TAN (Happojen kokonaismäärä): 0,10 : ei mitään toimenpidettä

0,10 ja 0,19 välillä: vaihda haponkestävät suodattimet ja tarkasta uudelleen 1000 käyttötunnin jälkeen. Jatka suodattimien vaihtoa, kunnes TAN laskee alle 0,10. 0,19 : vaihda öljyt, öljysuodatin ja öljyn kuivatussuodatin. Tarkista säännöllisin väliajoin.

Käytettyyn jäähdytysaineeseen liittyviä tärkeitä tietoja Tämä tuote sisältää Kioton protokollan aiheena olevaa fluorikaasua. Älä päästä kaasua ilmakehään. Jäähdytysaineen tyyppi: R134a Arvo GWP(1): 1430 (1)GWP = lämmitysteho globaali Vakiotoiminnalle vaaditun jäähdytysaineen määrä on osoitettu yksikön arvokilvessä. Yksikössä olevan jäähdytysaineen todellinen määrä osoitetaan hopeistetulla tangolla sähköpaneelin sisällä. Eurooppalaisen tai paikallisen lainsäädännön mukaisesti säännölliset tarkastukset voivat olla tarpeen jäähdytysaineen mahdollisten vuotojen paikantamiseksi.EIMAC00608-16EU- 140/234 Tehtaassa ja kentällä täytettyjen yksiköiden ohjeet (Käytettyyn kylmäaineeseen liittyviä tärkeitä tietoja) Kylmäjärjestelmässä käytetään kasvihuonefluorikaasuja. Älä päästä kaasuja ilmakehään. 1 Täytä tuotteen mukana toimitettu kylmäaineen täyttämistä koskeva tarra pysyvällä musteella seuraavien ohjeiden mukaisesti: - kunkin piirin (1; 2; 3) kylmäaineen täyttömäärä - kylmäaineen kokonaistäyttömäärä (1 + 2 + 3) - laske kasvihuonekaasupäästöt seuraavan kaavan mukaan: kylmäaineen ilmaston lämpenemispotentiaali (GWP) x kylmäaineen kokonaistäyttömäärä (kg) / 1000

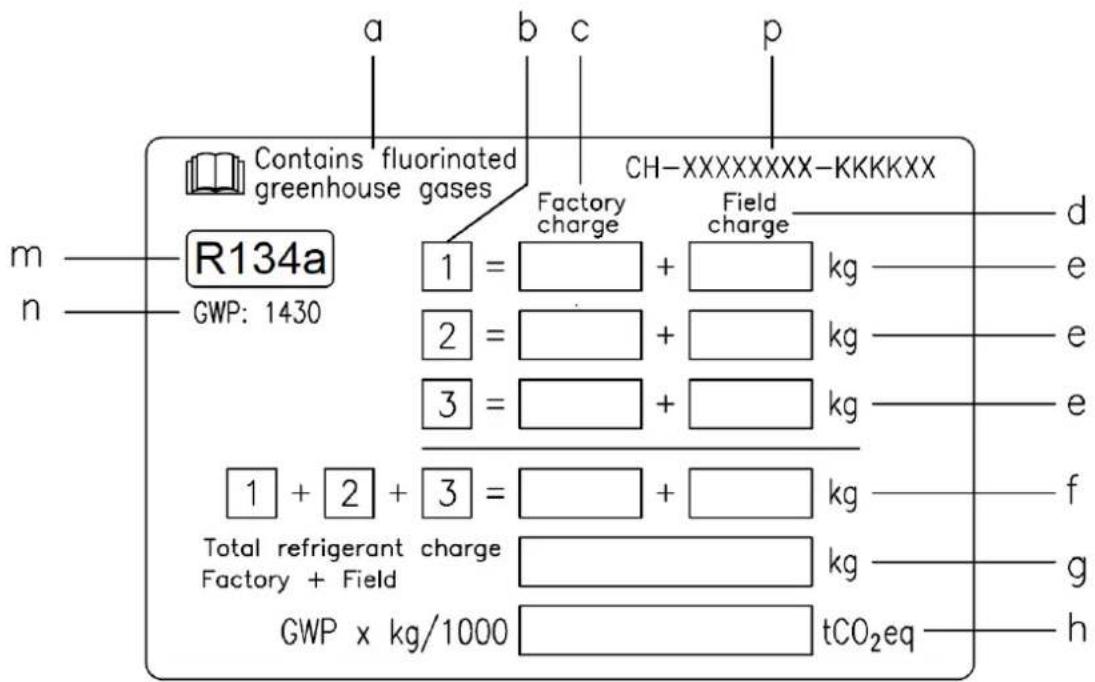

a sisältää kasvihuonefluorikaasuja b piirinumero c tehtaan täyttömäärä d kentän täyttömäärä e kunkin piirin kylmäaineen täyttömäärä (piirien numeron mukaan) f kylmäaineen kokonaistäyttömäärä g kylmäaineen kokonaistäyttömäärä (tehdas + kenttä) h kylmäaineen kokonaistäyttömäärän kasvihuonekaasupäästöt ilmaistuna vastaavina hiilidioksiditonneina (CO2) m kylmäainetyyppi n GWP = Global Warming Potential (ilmaston lämpenemispotentiaali) p yksikön sarjanumero 2 Täytetyn tarran on oltava sähköpaneelin sisäpuolella. Eurooppalaisen tai paikallisen lainsäädännön mukaisesti säännölliset tarkastukset voivat olla tarpeen kylmäaineen mahdollisten vuotojen paikantamiseksi. Ota yhteyttä jälleenmyyjään lisätietoja varten. HUOMAA Euroopassa järjestelmän kylmäaineen kokonaistäyttömäärän kasvihuonekaasupäästöjä vastaavina hiilidioksiditonneina (CO

) ilmaistuna käytetään huoltovälien määrittämiseen. Noudata soveltuvaa lainsäädäntöä. Kasvihuonekaasupäästöjen laskemiseen käytetty kaava: kylmäaineen ilmaston lämpenemispotentiaali (GWP) x kylmäaineen kokonaistäyttömäärä (kg) / 1000 Käytä kasvihuonekaasutarrassa mainittua GWP-arvoa. GWP-arvo perustuu IPCC:n neljänteen arviointiraporttiin. Käyttöoppaassa mainittu GWP-arvo saattaa olla vanhentunut (esim. perustuu IPCC:n kolmanteen arviointiraporttiin).EIMAC00608-16EU- 141/234

Ota yhteyttä jälleenmyyjään lisätietoja varten. Hävittäminen Yksikkö on valmistettu metalli-, muovi- ja elektronisista osista. Kaikki nämä osat on hävitettävä asiaan liittyvien voimassa olevien paikallisten lakien mukaisesti. Lyijyakut on kerättävä ja toimitettava erityisiin jätteiden keräyspisteisiin. Öljy on kerättävät ja toimitettava erityisiin jätteiden keräyspisteisiin.

Tämä ohjekirja toimii teknisenä tukena eikä sitä tule pitää sitovana. Sisältöä ei voi pitää eksplisiittisesti tai implisiittisesti täydellisenä, tarkkana tai luotettavana. Kaikkia siinä olevia tietoja ja ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta. Tilaushetkellä annettuja tietoa pidetään lopullisina. Valmistaja ei vastaa mahdollisista suorista tai epäsuorista vahingoista, sanan laajassa merkityksessä, jotka johtuvat tai liittyvät tämän ohjekirjan käyttöön ja/tai tulkitsemiseen. Varaamme oikeuden tehdä suunnitteluun ja rakenteeseen liittyviä muutoksia ilman erillistä ilmoitusta. Näin ollen kannessa oleva kuva ei ole sitova.D-EIMAC00608-16EU - 142/234 Freecooling-toiminnolla varustetut versiot Freecooling-yksiköissä on lisäkierukoita rakennuksesta tulevan nesteen esijäähdyttämiseen ja kokonaistehon parantamiseen tyhjentämällä kompressorit, kunnes ne pysähtyvät kokonaan ympäristöolosuhteiden niin salliessa. Veden virtaus voidaan ohjata lisäkierukoihin, jos ulkolämpötila laskee paluuveden lämpötilan alapuolelle kolmitieventtiilillä (tai kahdella yksitieventtiilillä jäähdyttimen koosta riippuen). Freecooling-toiminto voidaan käynnistää sähköpaneelin ohjausyksikköön asennetulla QFC-kytkimellä. Kun Freecooling-toiminto on käynnistetty, yksikön ohjain hallitsee automaattisesti vesiventtiilien toimintaa. Järjestelmä ohjaa myös tuulettimien toimintaa ja maksimoi Freecooling-toiminnon tehon.

HUOMIO Vesijärjestelmä TULEE täyttää oikealla veden ja glykolin suhteella. Käyttäjän vastuulla on taata oikea veden ja glykolin suhde. Takuu ei kata Freecooling-kierukoiden jäätymisestä aiheutuvia vaurioita.

HUOMIO Asenna virtauskytkimet vesipumpun lukolla järjestelmän veden virtauksen tunnistamiseksi.

HUOMIO Freecooling-kierukoiden ja haihduttimen putkien vaurioitumisen estämiseksi yksikön vedenottoputkeen tulee asentaa suodatin. Suodattimen silmukan koko saa olla enintään 0,5 mm.

Olemassa on kahdenlaisia Freecooling-ohjausjärjestelmiä: Freecooling-järjestelmä 3-tieventtiilillä EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils Freecooling-kierukat 3 Way Valve 3-tieventtiili EEWT Veden sisäänmenon lämpötila-anturi Evaporator Haihdutin ELWT Ulostulevan veden lämpötila-anturiD-EIMAC00608-16EU - 143/234

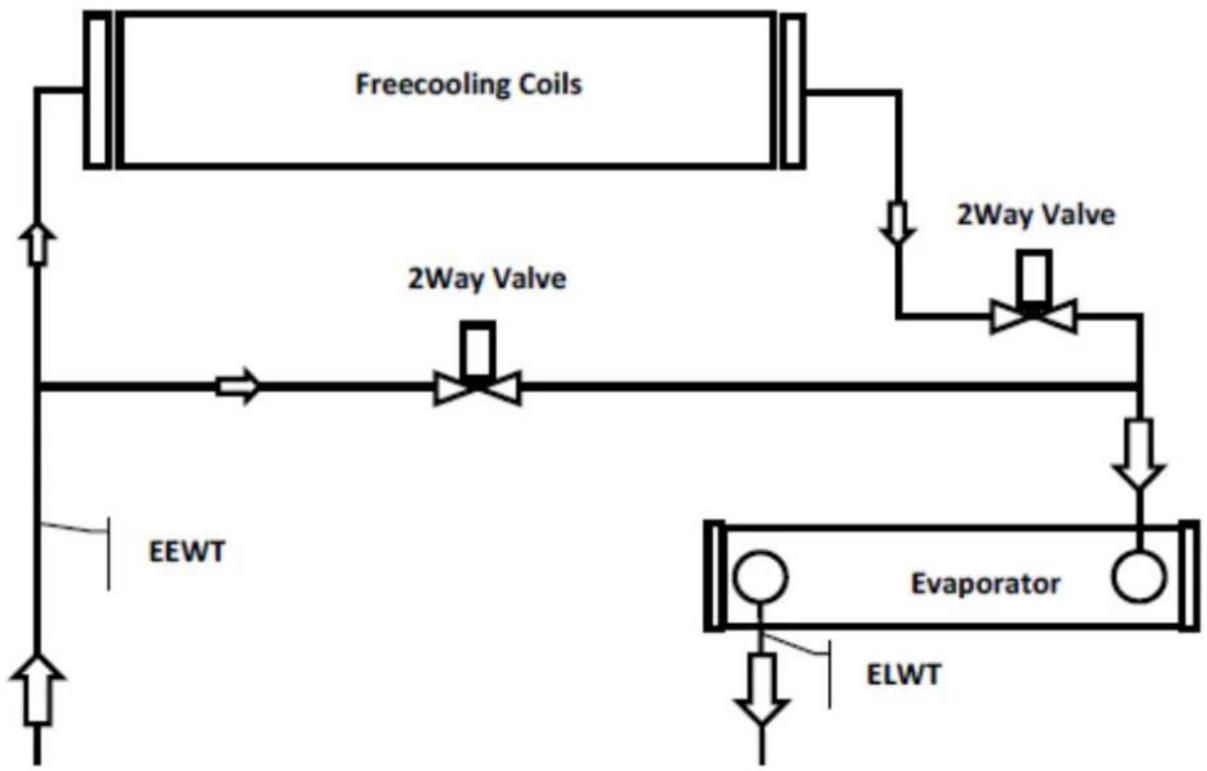

Freecooling-järjestelmä 2-tieventtiilillä EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils Freecooling-kierukat 2 Way Valve 2-tieventtiili EEWT Veden sisäänmenon lämpötila-anturi Evaporator Haihdutin ELWT Ulostulevan veden lämpötila-anturi

Järjestelmän vaihtoa hallitsee sisäänrakennettu yksikön ohjain käyttöolosuhteiden ja yksikön tilan mukaan. Veden sivupaineen laskut poikkeavat talvi- ja kesäkäytössä, jolloin jäähdyttimen virtauksessa voi olla eroja. Varmista, että kesä- ja talvikäytön minimi- ja maksimivirtaus on virtausrajojen sisällä (katso ohjekirja).D-EIMAC00608-16EU - 144/234
