РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ EWAD910C DAIKIN

Закупеният уред е “охладител с въздушно охлаждане”, уредът е разработен за охлаждане на вода (или на смес от вода-гликол) в рамките на посочените по-долу ограничения. Принципът на действие на уреда е на базата на компресиране, кондензация и изпаряване на пара, съгласно обратният цикъл на Курно. Основните части са: - Винтов компресор за увеличаване на налягането на охлаждащият газ от налягането на изпарение до това на кондензация. - Изолатор, на който охлаждащата течност с ниско налягане се изпарява, охлаждайки по този начин водата. - Кондензатор, на който газа с високо налягане кондензира, поемайки топлината отделена в атмосферата от охладената вода, благодарение на топлообменник въздушно охлаждане. - Разширителен клапан, позволяващ намаляване на налягането на кондензиращата течност, от налягането за кондензация до това за

Обща информация Всички уреди се доставят заедно с електрически схеми, сертифицирани скици, обозначителни табелки; и DOC (Декларация за Съгласуване); в тези документи са включени всички технически данни на закупеният уред и СА НЕРАЗДЕЛНА И ВАЖНА ЧАСТ ОТ ТОЗИ НАРЪЧНИК. При несъответствие между наръчника и документите на уреда, направете справка с документите на корпуса на машината. При съмнения, се обърнете към представителя на производителя. Целта на този наръчник, е да могат инсталиращият и квалифицираният оператор, да осигурят правилен монтаж, пускане в експлоатация и поддръжка на уреда, без създаване на рискове за хората, животните и/или

Приемане на уреда В момента на получаване на уреда на мястото за инсталиране, трябва да бъде проверен за откриване на възможни повреди. Всички части, описани в списъка за експедиция, трябва да бъдат прегледани и проверени. Когато някоя от частите е повредена, не сваляйте повреденият материал, а се свържете незабавно и уведомете фирмата превозвач, с искане за извършване на проверка на частта. Незабавно уведомете представителя на производителя, за повредата, като изпратите по възможност снимки, които могат да са полезни за определяне на отговорността. Повредата не трябва да бъде отстранена, докато не бъде извършена инспекция, от страна на представителя на фирмата превозвач. Преди инсталиране на уреда, проверете дали са правилни модела и електрическото напрежение, указани на уреда. Отговорността за възможни повреди, след приемане на уреда, не е за сметка на производителя. Работни ограничения

Условията на средата трябва да са в рамките на следните ограничения: Минимална температура на средата: -20°C Максимална температура на средата: 57°C Максимална относителна влажност: 95% без конденз Съхраняването при температура по-ниска от минималната, може да доведе до повреда на частите, а съхраняването при температура по-висока от максималната, може да доведе до отваряне на предпазните клапани. Съхраняването при температура на конденз, може да доведе до повреда на електрическите части.

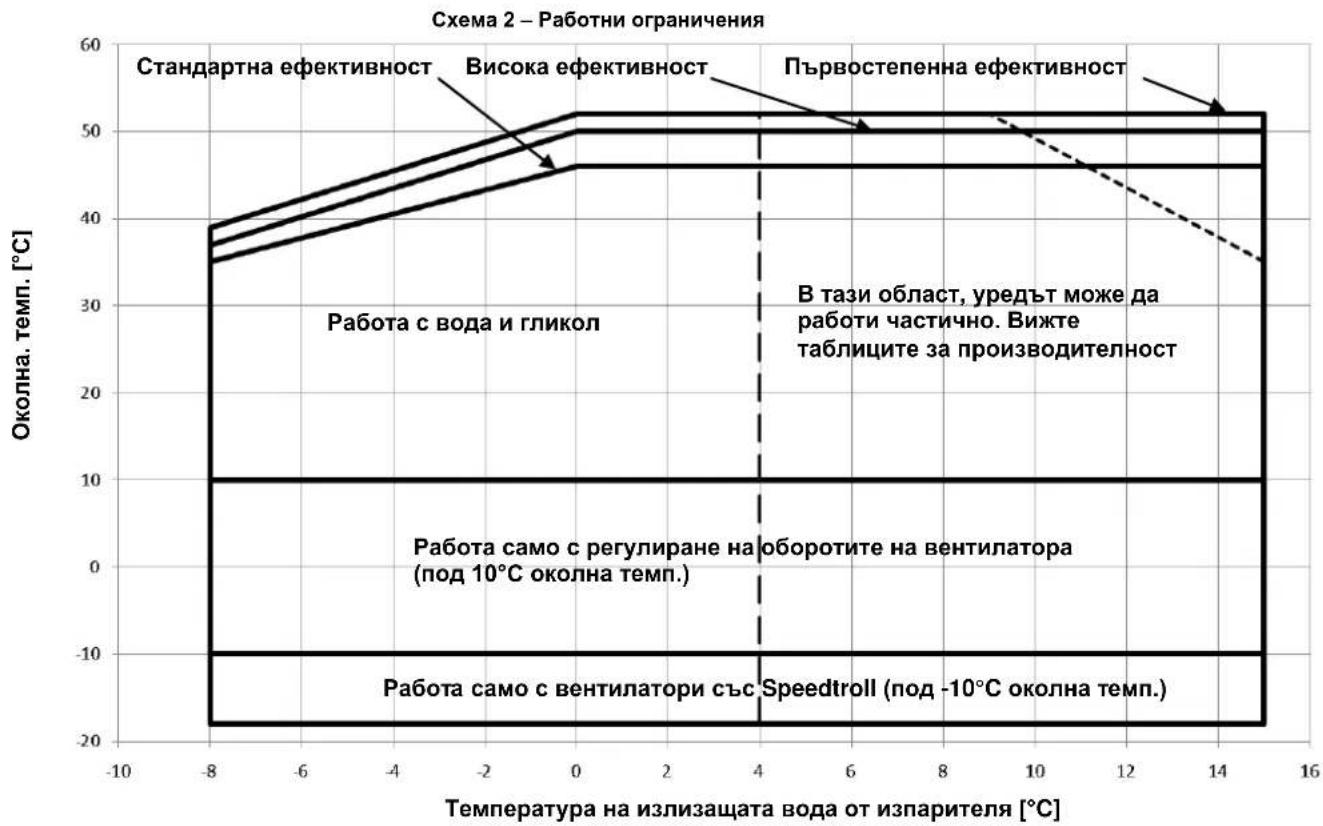

Работата е позволена в рамките на ограниченията указани на Схема 2. Уредът трябва да се използва с капацитет на водата на топлообменника в рамките между 50% и 140% от работният капацител (при стандартни условия на работа). Работа на уреда извън указаните ограничения, може да повреди уреда. При съмнения, се свържете с представителя на производителя. Схема 1 – Описание на етикетите поставени на електронният пулт (Електрическо табло може да бъде на две различни височини)

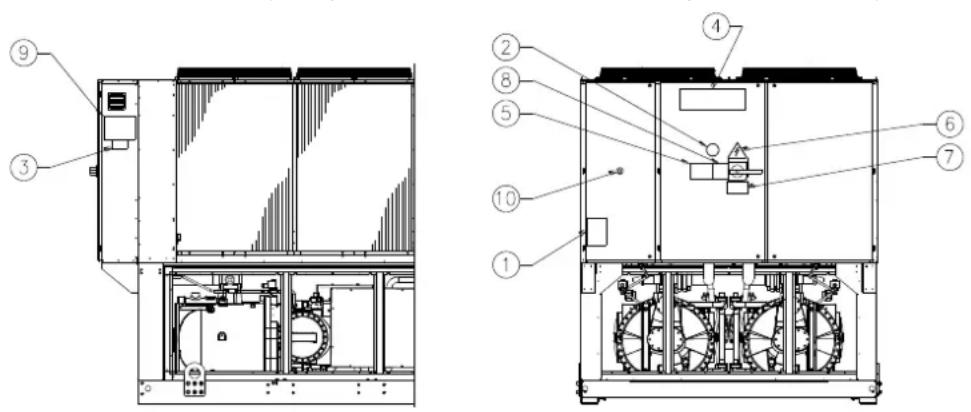

Обозначения на етикета 1 – Символ за незапалим газ 6 – Символ за електрическа опасност 2 – Вид на газа 7 – Указание за опасно напрежение 3 – Обозначителни данни на табелката на уреда 8 – Указание за затягане на кабелите 4 – Лого на производителя 9 – Инструкции за повдигане 5 – Указание за напълване на водният кръг

Безопасност Уреда трябва да бъде здраво захванат за пода. Важно е да се спазват следните инструкции:

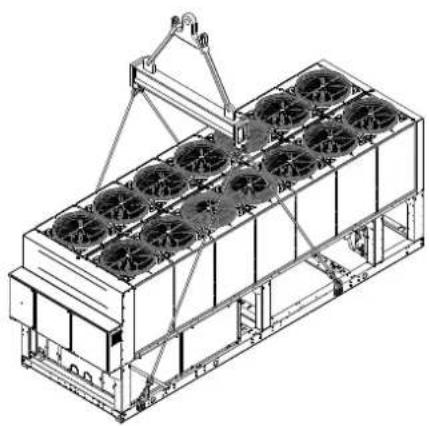

Уреда може да се повдига само, със захващане на указаните за целта места в жълт цвят, на основата.

Забранен е достъпа до електрическите части, без преди това да бъде изключен главният прекъсвач на уреда и да се прекъсне електрическото захранване.

Забранен е достъпа до електрическите части, когато не разполагате с изолираща платформа. Не се докосвайте до електрическите части, при наличие на вода и/или влага.

Режещите ръбове и повърхността от модула на кондензатора, могат да нанесат наранявания. Избягвайте пряк контакт и използвайте подходящи средства за защита.

Прекъснете електрическото захранване, като отворите основният прекъсвач, преди извършване операции от обслужване по перките за охлаждане и/или компресорите. Неспазването на това правило може да доведе до сериозни лични наранявания.

Не поставяйте предмети в тръбите за вода, докато уредът е свързан към

Трябва да се монтира механичен филтър на тръбата за вода, със свързане на входа на топлообменника. трябва

Уредът е снабден с предпазни клапани, монтирани на страните за високо и ниско налягане на веригата на охладителя. Абсолютно е забранено сваляне на всички защити на подвижните части. При внезапно спиране на уреда, следвайте инструкциите, включени в Наръчника с инструкции на пулта за управление, част от документацията на корпуса на машината, доставена на крайният потребител. Силно се препоръчва извършване на операции по монтаж и поддръжка с други лица. При случайни наранявания или проблеми, трябва да се следва да се направи следното:

Да запазите спокойствие

Да натиснете бутона за аларма, когато е наличен на мястото за монтаж

Да преместите пострадалия на топло място, далече от уреда като го поставите в легнало положение.

Да се свържете незабавно с персонала за извънредна ситуация, наличен в сградата или към службата за спешна медицинска помощ.

Да изчакате пристигането на оператора за спешна помощ, без да оставяте пострадалият сам.

Да предоставите необходимата информация на операторите от спешна

Избягвайте инсталиране на охладителя, в зони които могат да са опасни, по време на операциите по поддръжка, като платформа без парапети или водачи, или зони не отговарящи на изискванията за околно пространство на охладителя.

Уреда издава шум основно при въртене на компресорите и на перките. Нивото на шума за всеки модел, е посочено в документацията за продажба. Когато уредът е правилно инсталиран, използван и подложен на поддръжка, нивото на излагане на шум не налага използване на никакви специални предпазни средства, при постоянна работа в близоста до машината. При монтаж със специални звукови изисквания, може да се наложи монтаж на приспособления, за намаляване на допълнително излагане на шум. Придвижване и повдигане Избягвайте удряне и/или разклащане на уреда по време на поставяне/сваляне на превозното средство за транспорт и придвижване. Бутайте или дърпайте уреда, единствено от основната рама. Закрепете уреда, отвътре за превозното средство, така, че да е неподвижен и да не може да нанесе евентуални щети. Внимавайте нито една част на уреда да не падне, по време на транспорт и поставяне/сваляне. Всички уреди са снабдени с точки за повдигане, указани в жълт цвят. Само за тези части, може да се захваща уреда, за извършване на повдигане. Използвайте греди за разделяне, за да предотвратите повреда на кондензатора. Поставете ги над решетките на вентилатора на разстояние най-малко 2.5 метра. Въжетата за повдигане и гредите за разделяне, трябва да бъдат достатъчно устойчиви, за поддържане на уреда в безопасност. Проверете теглото на уреда, на указателната табелка на уреда. Уреда трябва да се повдига с повишено внимание, следвайки инструкциите за повдигане, посочени на етикета. Повдигайте уреда много бавно, като го държите идеално изправен. Първостепенна ефективност Стандартна ефективност Работа с вода и гликол В тази област, уредът може да работи частично. Вижте таблиците за производителност Работа само с регулиране на оборотите на вентилатора (под 10°C околна темп.)

Работа само с вентилатори със Speedtroll (под -10°C околна темп.)

Температура на излизащата вода от изпарителя [°C] Околна. темп. [°C]

Висока ефективностD-EIMAC00608-16EU - 213/234 Поставяне и сглобяване Всички уреди са проектирани за външно изпозлване, на балкони или на земя, при условие, че зоната на инсталиаране е свободна от излишни предмети, които могат да намалят потока на въздух към кондензиращите батерии. Уредът трябва да се инсталира на здрави и идеално нивелирани основи. Когато уредът се инсталира на балкони или покриви, може да се наложи изпозлване на греди за разпределение на тежестта. Схема 3 – Повдигане на уреда Модул с 2 компресора Модул с 3 компресора За инсталиране на земя трябва да се осигури устойчива циментна основа, с минимална дебелина от 250 мм и с дължина по-голяма от тази на уреда, подходяща за поддържка теглото на уреда. Когато уредът се инсталира на места, леснодостъпни за хора и животни, се препоръчва монтиране на предпазни решетки на модулите на кондензатора и на компресора. За осигуряване на по-добра работа на мястото за инсталиране, следвайте следните предпазни мерки и инструкции: Избягвайте рециклиране на въздушният поток. Уверете че, че няма предмети, които пречат на правилният въздушен поток. Проверете за осигуряване на устойчиви и здрави основи за намаляване на шума и вибрациите. Избягвайте инсталиране на уреда в изключително прашни среди, с цел намаляване замърсяване с прах на кондензиращите батерии. Водата в системата трябва да бъде изключително чиста, както и трябва да се премахнат всички следи от масло. Трябва да се инсталира механичен воден филтър, на тръбата на входа на уреда. Минимални изисквания за пространство Много е важно спазването на минималните растояния на всички уреди, за осигуряване на оптимална вентилация на кондензиращите батерии. Когато решите на кое място да поставите уреда, и за осигуряване на подходящ въздушен поток, вземете под внимание следните условия: Избягвайте рециклиране на топъл въздух Избягвайте недостатъчно подаване на въздух на кондензатора с въздушно охлаждане. И двете условия могат да доведат до увеличаване на налягането за конденз, което води до намаляване на енергийната ефективност и на коефициента на полезна мощност на охладителя. Всяка страна на уреда трябва да бъде достъпна, за извършване на операции по поддръжка след инсталиране. Не трябва да има проблеми за извършване на вертикално

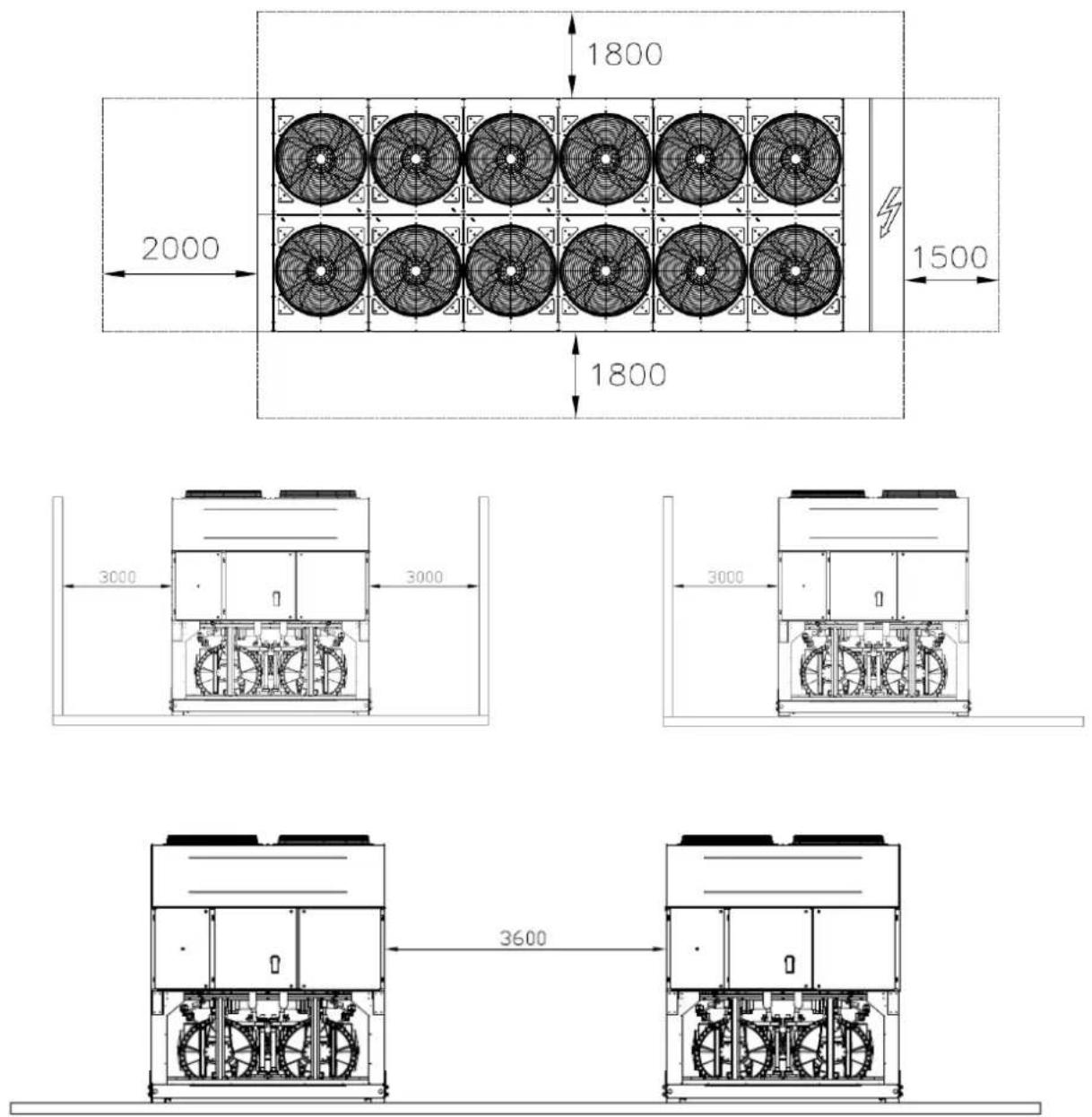

Когато уредът е ограден от стени или предмети, със същата височина като тази на уреда, той трябва да се монтира на растояние не по-малко от 2500мм. Когато предметите са по-високи, уредът трябва да се монтира на растояние не по-малко от 3000 мм. Когато уредът се монтира без да се спазват минималните препоръчвани растояния за стените и/или вертикални предмети, може да се получи комбинация от рециклиране на топъл въздух и/или недостатъчно подаване на кондензатора с въздушно охлаждане, което може да доведе до намаляване на к.п.д. и на ефективността. При всички случаи, микропроцесора позволява на уреда да се адаптира към новите операции на работа, с достигане на максималният наличен капацитет, при определени условия, независимо че страничното растояние е по-малко от препоръчваното, освен когато оперативните условия влияят на безопасността на хора или на надеждността на уреда. Когато два или повече уреда се поставят един до друг, се препоръчва спазване на растояние от поне 3600 мм между банките на кондензатора. За други решения, се консултирайте с представителя на производителя. Предпазване от шума Когато нивата на излъчване на шум, изискват специален контрол, се обръща голямо внимание за изолиране на уреда от основата, с поставяне по подходящ начин, на елементи против вибриране (доставят се като опции). Гъвкавите връзки трябва да се монтират и на водните

Тръби за водата Тръбите трябва да се проектират с възможно най-малък брой колена, и вертикални смени на посоката. По този начин разходите по инсталацията намаляват значително и се подобрява работата на системата. Водопроводна система трябва да разполага със:

1. Монтиране на антивибратори за намаляване на

предаване на вибрациите на конструкцията.

2. Изолиращи клапани за изолиране на уреда от

водопроводната система, по време на операциите по обслужване.

4. Приспособлението за обезвъздушаване на ръка и

автоматично на най-високата точка на системата, а уреда за отвеждане в най-ниската точка.

5. Изолаторът и приспособление за топлинна енергия не

трябва да са разположени в най-високата точка на системата.D-EIMAC00608-16EU - 214/234

6. Подходящо приспособление, което да може да

поддържа водопроводната система под налягане (разширителен съд и др.).

7. Индикатори за налягане и температура на водата,

които служат на оператор,а по време на операциите по обслужване и поддръжка. Схема 4 – Изисквания за минимално растояние

8. Филтър или приспособление за отстраняване на

частиците от течността. Използването на филтър удължава живота на изолатора и на помпата, като помага за поддържане на водопроводната система в по-добро състояние.

9. Изолатора има електрическо съпротивление с

термостат, осигуряващ защита срещу замръзване на водата при минимална температура на средата от – 25°C. Всички други тръби за вода/външни водопроводни приспособления към уреда, трябва да бъдат защитени от замръзване.

10. Приспособлението за топлинна енергия трябва да се

изпразни от водата, по време на зимният сезон, освен в случаите когато към нея бъде добавена смес от етилов гликол, в съответното процентно съотношение.

11. При смяна на уреда, цялата водопроводна система

трябва да се изпразни и почисти преди инсталиране на нов уред. Преди пускане на новият уред, се препоръчва, извършване на обичайни тестове и подходящи обработки на водата.

12. При добавяне на гликол към водопроводната система

като защита от замръзване, обърнете внимание, налягането на засмукване да бъде по-ниско, характеристиките на уреда са по-лоши и спадовете в налягането са по-големи. Всички системи за защита на уреда, като тази от замръзване, и защита от ниско налягане, трябва отново да бъдат настроени.

13. Преди изолиране на водните тръби, проверете за

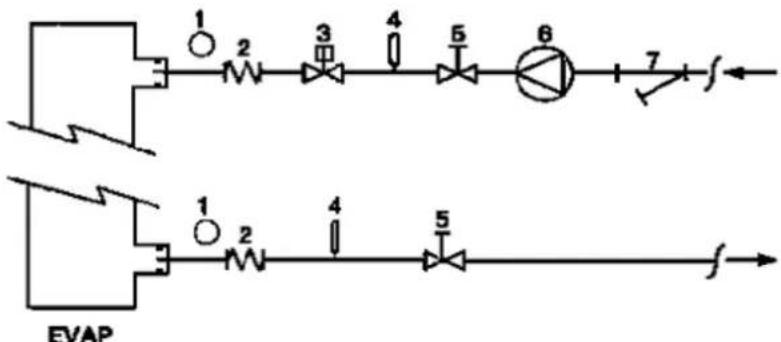

течове.Схема 5 – Свързване на тръбите за вода към изолатора

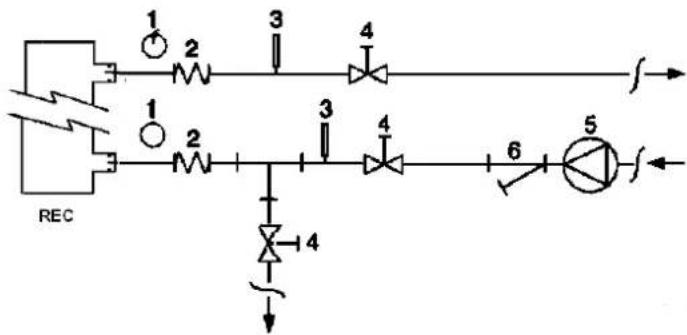

Схема 6 – Свързване на тръбите за вода за топлообменниците за топлинна енергия

Обработка на водата Преди задействане на уреда, почистете водният кръг. Замърсявания, варовик, наслагвания от корозия или друг материал, могат да се натрупат отвътре на топлообменника и да намалят капацитетът му за топлинен обмен. Може да се увеличи и спада в налягането, което намалява потока на водата. Подходящата обработка на водата, може да намали опасността от корозия, ерозия, образуване на въглерод и други. Най-подходящият начин за обработка на водата, трябва да бъде оперделен на място, в зависимост от вида на системата и от характеристиките на водата. Производителя не носи отговорност за възможни щети или лоша работа на уреда, вследствие на неизвършена или неправилна обработка на водата.

Обща твърдост (mg CaCO

Сулфатни йони (mg SO

Силициев диоксид (mg SiO

/ l) 50Защита против замръзване на обменници за топлинна енергия и

Всички изолатори са снабдени с електрическо съпротивление, с термостатично регулиране, което осигурява подходяща защита против замръзване при минимални температури от–25°C. Независимо от това, освен когато топлообменниците са напълно празни и почистени с разтвор против замръзване, могат да се използват и допълнителни методи против замръзване. При проектиране на системата като цяло, се имат предвид два метода за защита, описани по-долу: Постоянно циркулиране на воден поток отвътре на тръбите и на топлообменниците Добавяне на подходящо количество гликол отвътре на водният

Топлинна изолация и допълнително отопление на изложените

Изпразване и почистване на топлообменника по време на зимния

Отговорност на инсталиращият и/или на местният персонал по поддръжка, е да осигури използването на методи против замръзване. Проверете дали се прилагат редовно подходящи операции, по поддръжка за защита против замръзване. Неспазването на указанията по-горе, може да повреди уреда. Повредите, вследствие на замръзване не са покрити от гаранцията. Монтиране на дебитомер За осигуряване на достатъчен поток на водата в целият изолатор, е важно да се монтира дебитомер във водопроводният кръг, който може да се постави на водните тръби на входа или на изхода. Дебитомерът служи за спиране на уреда, в случай на прекъсване на потока на водата, предпазвайки по този начин изолатора от замръзване. Производителят предлага, като опция, дебитомер подходящ за това приложение. Този дебитомер вид лъжичка, е подходящ за постоянни приложения навън (IP67), с диаметър на тръбите от 1” до 6”. Дебитомерът разполага с чист контакт, който трябва да се свърже електрически към терминалите, указани на електрическата схема. Дебитомерът трябва да се калибрира, за да може да се извърши намеса при спад на потока на водат,а подавана на изолатора под 50% от работният капацитет. Отдаване на топлинна енергия По желание, уредът може да бъде снабден, със система за отдаване топлинна енергия. Тази система се поставя заедно с топлообменник, с водно охлаждане на отвеждащата тръба на компресора, и на приспособлението за подходящо управление на налягането на кондензиране. За осигуряване работата на компресора, отвътре на неговият модул, уредът за топлинна енергия, не може да работи при температура на водата под 28°C. Проектиращият инсталацията и инсталаторът на охладителя, носят отговорност за спазване на тази стойност (напр. с поставяне на клапан за рециклиране вид bypass) Електрическа инсталация Общи изисквания Всички електрически връзки на уреда, трябва да се изпълнят в съответствие, с действащите закони и нормативи. Всички дейности по монтаж, управление и поддръжка трябва да се извършват от квалифициран персонал. Направете справка с конкретната електрическа схема на закупеният уред. Когато не намирате електрическата схема заедно с уреда или при загуба, се свържете с представителя на производителя от който сте закупили уреда, за получаване на копие. При несъответствие между електрическата схема и пулта/електрическите кабели, се свържете с представителя на производителя. Използвайте единствено медни проводници, в противен случай може да се получи прегряване или корозия на местата за свързване, с опасност от повреждане на уреда. За избягване на влияния, всички кабели за управление трябва да се свържат отделно от електрическите кабели. За целта използвайте различни електрически канали за прокарване. Преди извършване на обслужване на уреда, отворете главният прекъсвач за основно прекъсване на централното захранване на

При изключен уред, но при главен прекъсвач за изключване в положение затворен, неизползваните вериги остават активни. В никакъв случай не отваряйте клемъчната кутия на компресорите, преди отваряне на прекъсвача за централно изключване на уреда. Едновременното действие на единично и трифазно натоварване и разминаване на фазите, може да доведе до загуби към земята до 150mA, по време на нормална работа на уреда серийно производство. Когато уредът включва приспособления, които генерират по-високи хармоници (като VFD и намаление на фаза), загубите към земята, могат да нарастнат до достигане на много високи стойности (около 2

Защитите на системата за електрическо захранване, трябва да бъдат проектирани, на основа на посочените по-горе стойности.

Отговорност на оператора Важно е операторът да притежава подходящо професионално обучение, и да може да заучи системата, преди използване на уреда. Освен запознаване с този наръчник, операторът трябва да заучи работният наръчник на микропроцесора и на електрическата схема, за да разбере последователността при пускане, работа, последователността при спиране и работата, на всички приспособления за безопасност. По време на фазата на първоначално пускане на уреда, оторизиран техник от производителя е на разположение, за отговаряне на възможни въпроси и за даване на правилни инструкции, относно процедурите на работа. Операторът трябва да води регистър на оперативните данни за всеки инсталиран уред. Отделно, трябва да води регистър за всички периодични дейности, по поддръжка и обслужване. При забелязване на аномалии или необичайни условия на работа, трябва да се свържете с оторизиран технически сервиз на производителя. Обичайна поддръжка Дейностите по минимални дейности по поддръжка са описани в Таблица 2. Сервиз и ограничаване на гаранцията Всички уреди са преминали изпитания в завода и имат гаранция 12 месеща, от първоначалното пускане или 18 месеца, от датата на

Тези уреди са разработени и проектирани в пълно съответствие, с най- високи качествени стандарти, с гаранция за безпроблемна работа в продължение на години. Независимо от това, е важно да се осигуви подходяща и редовна поддръжка , в съответствие с всички процедури, включени в този наръчник, и в съответствие с добрата практика по поддръжка на машини. Препоръчваме, сключването на договор за поддръжка с оторизиран сервиз на производителя, за осигуряване на ефективно и безпроблемно обслужване, благодарение на опита и компетенция от страна на нашият персонал. Трябва да се има предвид, че уреда изисква извършване на поддръжка, и по време на гаранционния период. Знайте че, използването на уреда по неподходящ начин, например извън работните ограничения или при неприлагане на подходяща поддръжка, съгласно посоченото в този наръчник, прави гаранцията

Спазвайте следните условия, за запазване ограниченията покрити от гаранцията:

1. Уреда не може да работи извън посочените ограничения.

2. Електрическото захранване трябва да бъде в ограниченията за

напрежение и да бъде без хармоници или случайни промени в напрежението.

3. Трифазното напрежение, не трябва да показва разминаване

между фазите с повече от 3 %. Уреда трябва да остане изключен, докато електрическият проблем не бъде разрешен.

4. Не изключвайте или анулирайте нито едно от приспособленията

за защита,механичен, електронен или електрически.

5. Водата, използвана за напълване на водният крък трябва да бъде

чиста и подходящо обработена. Трябва да се инсталира механичен филтър, на място най-близо до входа на изолатора.

6. Освен ако не е уточнено друго в момента на поръчката,

капацитетът на водата на изолатора не трябва да бъде по-висок от 120 %, и по-нисък от 80% от номиналният капацитет.D-EIMAC00608-16EU - 217/234 Задължителни периодични проверки и пускане на приложенията под напрежение Уредите влизат в категория IV на класификацията за стабилност на Европейска Директива PED 2014/68/EC. За охладителите от тази категория, някои местни нормативи, налагат извършване на периодична инспекция от оторизираната агенция. Проверете действащите изискванията на мястото на инсталация. Таблица 2 – Програма за обичайна поддръжка

Записване на оперативните данни (Забележка 3)

Инспекция на око за възможни повреди и/или развивания

Проверка на целостта на топлинната изолация

Почистване и боядисване където се налага

Електрическа инсталация:

Проверка на последователността на контрол

Проверка на износването на контактора – заменете при необходимост

Проверка на доброто затягане на всички електрически терминали – ако се налага затегнете

Почистване отвътре на пулта за електронно управление

Проверка на око на частите за наличие на следи от прегряване

Проверка работата на компресора и на електрическото съпротивление

Измерване изолацията на двигателя на компресора с помощта на Megger

Проверка за наличие на възможни течове от охладител

Проверка на потока на охладител с помощта на стъкло за проверка на око на течността – стъклото за инспекция трябва да бъде пълно

Проверка на спада в налягането на дехидриращият филтър

Проверка на спада на налягане на масленият филтър (забележка 5)

Анализи на вибрациите на компресора

Анализи на киселинността на маслото на компресора (7)

Почистване на банките на кондензатора (Забележка 4)

Проверка правилното затягане на перките

Проверка на перките на банката на кондензатора – ако трябва ги свалете

1. Месечните дейности включват всички седмични дейности.

2. Годишните дейности (или тези в началото на сезона) включват всички седмични и месечни дейности.

3. Работните стойности на уреда могат да се отчитат всекидневно, при спазване на високите стандарти за наблюдение.

4. В среди с повишена концентрация на прах и частици пренасяни по въздушен път, може да се наложи по-често почистване на банката на кондензатора.

5. Сменете масленият филтър, когато спада в налягането достигне 2,0 bar.

6. Проверете за евентуално наличие на разтворени метали.

7. TAN (Обща сумакиселини): 0,10 : никакво действие

Между 10 и 0,19: сменете противокиселинните филтри и проверете отново след 1000 часа на работа. Продължете замяната ан филтрите докато TAN бъде под 0,10. 0,19 : заменете масленият филтър и дехидратора на маслото. Проверявайте на редовни интервали. Важна информация свързана с използването на охладителя Този уред съдържа флуорирани парникови газове. Не изпускайте газа в атмосферата. Вид охладител: R134a Стойност GWP (1): 1430 (1) GWP = Общ потенциал на затопляне Количеството на охладителя, необходимо за осигуряване на стандартна работа, е указано на обозначителната табелка на

Реално зареденото количество охладител, е показано на сребриста плочка на електронният пулт. В зависимост от указаното в европейското или местно законодателство, може да се наложи извършване на периодични инспекции, за откриване на възможни загуби от охладител.D-EIMAC00608-16EU - 218/234 Инструкции за зареждане на уреди в производствени и полеви условия (Важна информация, свързана с използвания хладилен агент) Охладителната система се зарежда с флуорирани парникови газове. Не изпускайте газа в атмосферата. 1 Попълнете данните за товара на хладилния агент с незаличимо мастило върху етикета, предоставен с продукта съгласно следните инструкции: - товарът с хладилен агент за всяка верига (1; 2; 3) - общият товар с хладилен агент (1+2+3) - изчислете емисиите на парникови газове чрез следната формула: стойност на ПГЗ на хладилния агент х Общ товар с хладилен агент (в кг)/1000

а. Съдържа флуорирани парникови газове б. Номер на верига в. Зареждане в производствени условия г. Зареждане в полеви условия д. Товар с хладилен агент за всяка верига (според броя вериги) е. Общ товар с хладилен агент ж. Общ товар с хладилен агент (производствени + полеви условия) з. Емисии на парникови газове от общия товар с хладилен агент, изразени в тонове CO2 м. Вид хладилен агент н. ПГЗ = потенциал за глобално затопляне п. Сериен номер на уреда 2 Попълненият етикет трябва да се залепи във вътрешната част на електрическото табло. В зависимост от европейското или местно законодателство, може да се наложи извършване на периодични инспекции за откриване на възможни течове на хладилен агент. Свържете се с местния търговски представител за по-подробна информация.

В Европа, емисиите на парникови газове от общия товар с хладилен агент в системата (изразени в тонове CO

) се използват за определяне интервалите за поддръжка. Следвайте приложимото законодателство. Формула за изчисляване на емисиите на парникови газове: стойност на ПГЗ на хладилния агент х Общ товар с хладилен агент (в кг)/1000D-EIMAC00608-16EU - 219/234 Използвайте упоменатата стойност на ПГЗ върху етикета за парникови газове. Стойността на ПГЗ се основава на Четвъртия доклад за оценка на Междуправителствения комитет по изменение на климата (Intergovernmental Panel on Climate Change, IPCC). Упоменатата в ръководството стойност на ПГЗ може да не е актуална (т.е да се основава на Третия доклад за оценка на IPCC)

Свържете се с местният търговски представител за по-подробна информация.

Уредът е изработен от метални, пластмасови и електронни части. Всички части трябва да се изхвърлят, в съответствие с действащите местни нормативи, за разделно изхвърляне. Оловните акумулатори, трябва да се събират и изпращат, на специализираните центрове за събиране на отпадъци. Маслото трябва да се събира и изпраща, на специализираните центрове за събиране на отпадъци. This manual is a technical aid and does not represent a binding offer. The content cannot be held as explicitly or implicitly guaranteed as complete, precise or reliable. All data and specifications contained herein may be modified without notice. The data communicated at the moment of the order shall hold firm. The manufacturer shall assume no liability whatsoever for any direct or indirect damage, in the widest sense of the term, ensuing from or connected with the use and/or interpretation of this manual. We reserve the right to make changes in design and construction at any time without notice, thus the cover picture is not binding.D-EIMAC00608-16EU - 220/234 Климатична система със свободно охлаждане Телата със "свободно охлаждане" разполагат с допълнителни серпентини, използвани за предварително охлаждане на течността, идваща от сградата и увеличаване на общата ефективност чрез разтоварване на компресорите до пълното им спиране, ако климатичните условия го позволяват. Водният контур може да бъде отклонен към допълнителни серпентини в случай, че външната околна температура падне под температурата на връщащата се вода от три-посочен клапан (или два еднопосочни клапани. Това зависи от размера на чилъра). Функцията на свободно охлаждане може да бъде активирана чрез QFC превключвател, инсталиран в контролната секция на електрическия панел. След като веднъж функцията на свободно охлаждане бъде активирана, контролерът на тялото автоматично управлява работата на водните клапани. Системата контролира също така и работата на компресорите, като така увеличава до максимум ефекта на свободно охлаждане.

Водната система ТРЯБВА да бъде напълнена с правилното съотношение на вода и гликол. Крайният потребител отговаря за поддържането на точното съотношение на количеството вода/гликол. Повреда на серпентините за свободно охлаждане, причинена от замръзване, не се покрива от гаранцията.

Инсталирайте превключватели на потока с вътрешно блокиране на водната помпа, които да усещат водния поток на системата.

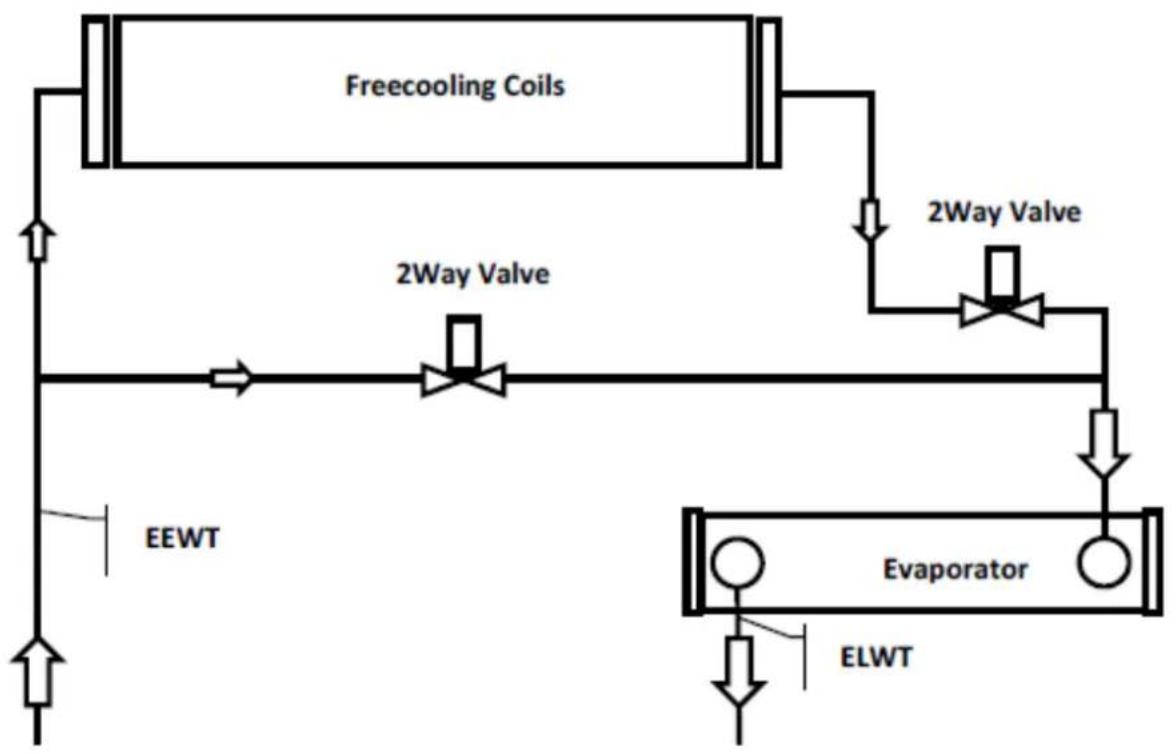

За да се предотврати повреда на серпентините за свободно охлаждане и тръбите на изпарителя, инсталирайте цедка в тръбопровода за подаване на вода на тялото. Цедката трябва да има максимум 0,5 мм

ELWT Температурна сонда изход вода

Промените в системата се контролират от вграден контролер, в зависимост от условията за експлоатация и зададените параметри на тялото. Водните капки от налягането при експлоатация през зимата и през лятото са различни, следователно на притока на вода на чилъра може да бъде различен. Преценете това, че минималния и максималния воден поток, при работа през лятото и през зимата са в границите на водните потоци (вижте ръководството за експлоатация на продукта).D-EIMAC00608-16EU - 222/234
