ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ARXC50BV1B DAIKIN

ΣΧΕΔΙΑΓΡΑΜΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΣΩΤΕΡΙΗΣ/ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ 11 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ 1. ΕΓΚΑΤΑΣΤΑΣΗ ΠΛΑΚΑΣ ΣΤΗΡΙΞΗΣ .......................................................................................... 12

2. ΔΙΑΝΟΙΞΗ ΤΡΥΠΑΣ ΣΤΟΝ ΤΟΙΧΟ ΚΑΙ ΕΠΙΤΟΙΧΙΑ ΕΓΚΑΤΑΣΤΑΣΗ ΣΩΛΗΝΑ ........................... 13

5. ΑΠΟΜΑΚΡΥΝΣΗ ΑΕΡΑ ΚΑΙ ΕΛΕΓΧΟΣ ΔΙΑΡΡΟΗΣ ΑΕΡΙΟΥ ...................................................... 19

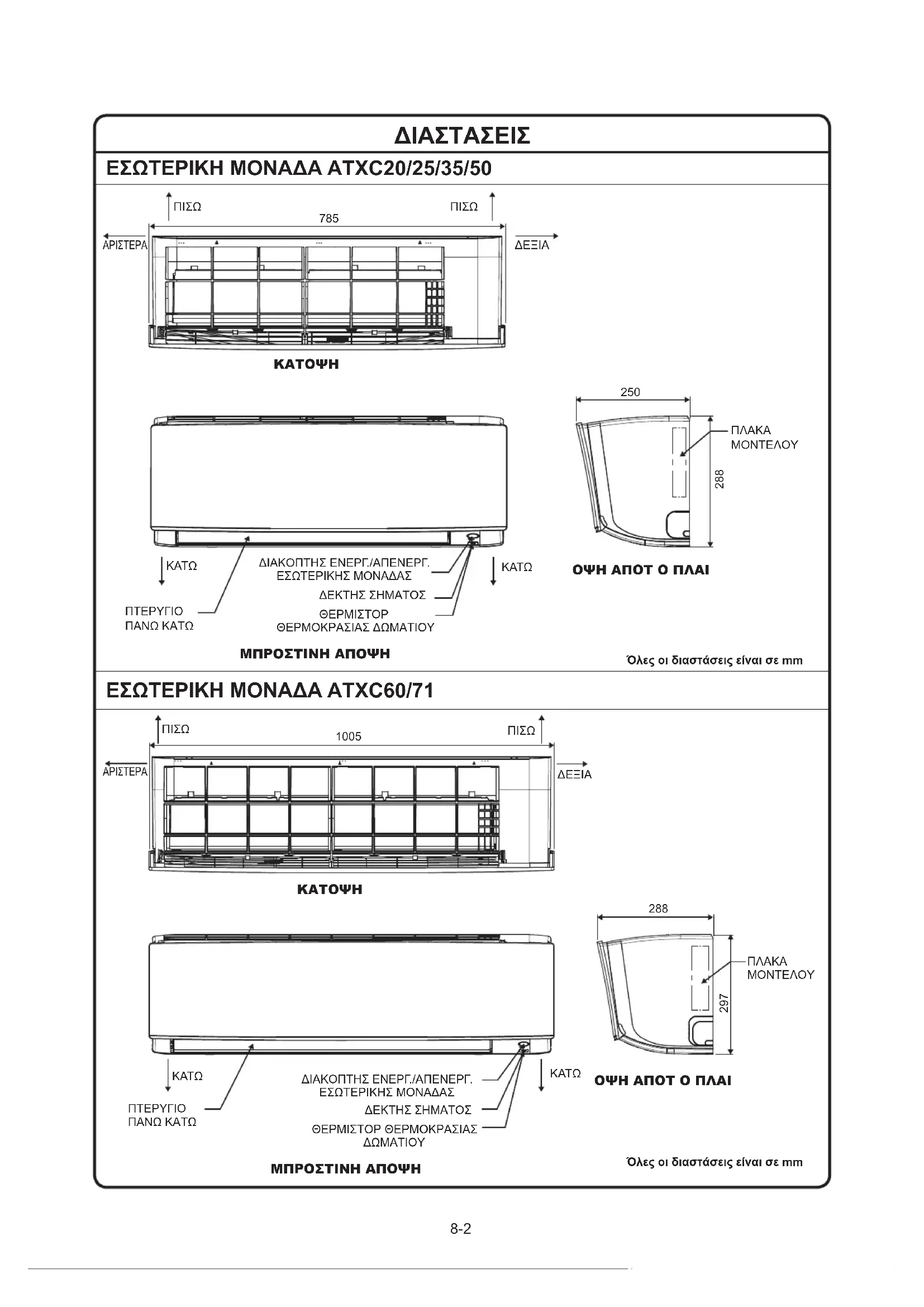

ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ATXC20/25/35/50

ΔΙΑΚΟΠΤΗΣ ΕΝΕΡΓ./ΑΠΕΝΕΡΓ. ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ΔΕΚΤΗΣ ΣΗΜΑΤΟΣ

ΜΠΡΟΣΤΙΝΗ ΑΠΟΨΗ ΟΨΗ ΑΠΟΤ Ο ΠΛΑΙ

ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ATXC60/71

ΔΙΑΚΟΠΤΗΣ ΕΝΕΡΓ./ΑΠΕΝΕΡΓ. ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ΔΕΚΤΗΣ ΣΗΜΑΤΟΣ ΘΕΡΜΙΣΤΟΡ ΘΕΡΜΟΚΡΑΣΙΑΣ

ΜΠΡΟΣΤΙΝΗ ΑΠΟΨΗ ΟΨΗ ΑΠΟΤ Ο ΠΛΑΙ

Όλες οι διαστάσεις είναι σε mm Όλες οι διαστάσεις είναι σε mmЕλληνικă 8-3

ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ARXC20/25/35

Όλες οι διαστάσεις είναι σε mm ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ARXC50/60

Όλες οι διαστάσεις είναι σε mm8-4

ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ARXC71

Όλες οι διαστάσεις είναι σε mm8-5 Еλληνικă ΠΡΟΦΥΛΆΞΕΙΣ ΑΣΦΑΛΕΊΑΣ Διαβάστε προσεκτικά τις προφυλάξεις σε αυτό το εγχειρίδιο πριν χρησιμοποιήσετε τη μονάδα. Αυτή η συσκευή είναι γεμάτη με ψυκτικό R32

• Οι προφυλάξεις που περιγράφονται στο παρόν εγχειρίδιο ταξινομούνται ως ΠΡΟΕΙΔΟΠΟΙΗΣΗ και ΠΡΟΣΟΧΗ. Και οι δύο περιέχουν σημαντικές πληροφορίες σχετικά με την ασφάλεια. Φροντίστε να τηρήσετε όλες τις προφυλάξεις.

• Σημασια των ειδοποιήσεων ΠΡΟΕΙΔΟΠΟΙΗΣΗ και ΠΡΟΣΟΧΗ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη τήρηση αυτών των οδηγιών μπορεί να προκαλέσει τραυματισμό ή απώλεια ζωής.

Η μη τήρηση αυτών των οδηγιών μπορεί να προκαλέσει υλική ζημιά ή τραυματισμό, η οποία μπορεί να είναι σοβαρή, ανάλογα με την περίπτωση.

• Οι επισημάνσεις ασφαλείας που παρουσιάζονται σε αυτό το εγχειρίδιο έχουν τις ακόλουθες έννοιες: Ακολουθήστε τις οδηγίες. Βεβαιωθείτε ότι χρησιμοποιείτε γείωση. Μην το επιχειρήσετε

• Αφού ολοκληρώσετε την εγκατάσταση, πραγματοποιήστε μια δοκιμαστική λειτουργία για να ελέγξετε για βλάβες και εξηγήστε στον πελάτη πώς μπορεί να χειριστεί το κλιματιστικό και να το φροντίσει με το εγχειρίδιο λειτουργίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Ρωτήστε τον αντιπρόσωπο ή εξειδικευμένο άτομο να εκτελέσει την εργασία εγκατάστασης. Μην επιχειρήσετε να εγκαταστήσετε μόνοι σας το κλιματιστικό. Η ακατάλληλη εγκατάσταση μπορεί να προκαλέσει διαρροή νερού, ηλεκτροπληξία ή πυρκαγιά.
• Αυτή η συσκευή προορίζεται για χρήση από εξειδικευμένους ή εκπαιδευμένους χρήστες σε καταστήματα, στον κλάδο των φιωτιστικών, σε αγροκτήματα ή για εμπορική χρήση από άτομα χωρίς εξειδίκευση.

• Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα, συμπεριλαμβανομένων παιδιών, με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσης , εκτός εάν επιβλέπονται ή τους έχουν δοθεί οδηγίες σχετικά με τη χρήση της συσκευής από άτομο που είναι υπεύθυνο για την ασφάλειά τους.

• Τα παιδιά πρέπει να επιβλέπονται για να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή.

• Εγκαταστήστε το κλιματιστικό σύμφωνα με τις οδηγίες αυτού του εγχειριδίου. Μια ημιτελής εγκατάσταση μπορεί να προκαλέσει διαρροή νερού, ηλεκτροπληξία ή πυρκαγιά.

• Βεβαιωθείτε ότι χρησιμοποιείτε μόνο τα καθορισμένα εξαρτήματα και αξεσουάρ για τις εργασίες εγκατάστασης. Η μη χρήση των συγκεκριμένων εξαρτημάτων ενδέχεται να οδηγήσει σε πτώση της συσκευής, διαρροή νερού, ηλεκτροπληξία ή

• Τοποθετήστε το κλιματιστικό σε μια επιφάνεια αρκετά δυνατή ώστε να αντέξει το βάρος της μονάδας. Μια επιφάνεια ανεπαρκούς αντοχής μπορεί να προκαλέσει πτώση του εξοπλισμού και να προκαλέσει τραυματισμό.

• Οι ηλεκτρικές εργασίες πρέπει να εκτελούνται σύμφωνα με τους σχετικούς τοπικούς και εθνικούς κανονισμούς και σύμφωνα με τις οδηγίες του παρόντος εγχειριδίου εγκατάστασης. Χρησιμοποιήστε ένα αποκλειστικό κύκλωμα παροχής ρεύματος. Η ανεπαρκής ισχύς και κακοτεχνία μπορεί να προκαλέσουν ηλεκτροπληξία ή πυρκαγιά.
• Χρησιμοποιήστε ένα αποκλειστικό κύκλωμα τροφοδοσίας. Μην χρησιμοποιείτε ποτέ τροφοδοτικό που μοιράζεται με άλλη συσκευή.

• Χρησιμοποιήστε ένα καλώδιο κατάλληλου μήκους. Μη χρησιμοποιείτε γυμνό καλώδιο ή καλώδιο επέκτασης, επειδή μπορεί να προκαλέσει υπερθέρμανση, ηλεκτροπληξία ή πυρκαγιά.

• Βεβαιωθείτε ότι όλες οι καλωδιώσεις είναι ασφαλείς, έχουν χρησιμοποιηθεί τα καθορισμένα καλώδια και ότι δεν πιέζονται οι συνδέσεις των ακροδεκτών ή τα καλώδια. Οι ακατάλληλες συνδέσεις ή η κακή στερέωση των καλωδίων μπορεί να προκαλέσουν συσσώρευση θερμότητας ή πυρκαγιά.

DAIKIN AIR CONDITIONER

ЕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ8-6 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Όταν συνδέετε το τροφοδοτικό και την καλωδίωση μεταξύ των εσωτερικών και των εξωτερικών μονάδων, τοποθετήστε τα καλώδια έτσι ώστε το καπάκι του κουτιού ελέγχου να μπορεί να στερεωθεί με ασφάλεια. Η ακατάλληλη τοποθέτηση του καπακιού του κουτιού ελέγχου μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή υπερθέρμανση των ακροδεκτών.

• Αφού συνδέσετε τις διασυνδέσεις και την καλωδίωση της τροφοδοσίας, τοποθετηστε τα καλώδια έτσι ώστε να μην ασκούν δύναμη στα ηλεκτρικά καλύμματα ή στα πλαίσια. Τοποθετήστε τα καλύμματα πάνω στα καλώδια. Η λάθος εγκατάσταση του καλύμματος μπορεί να προκαλέσει υπερθέρμανση των ακροδεκτών, ηλεκτροπληξία ή πυρκαγιά.

• Κατά την εγκατάσταση ή τη μετακίνηση του κλιματιστικού, ξεβιδώστε το κύκλωμα ψυκτικού μέσου για να βεβαιωθείτε ότι δεν έχει αέρα και χρησιμοποιήστε μόνο το καθορισμένο ψυκτικό (R32). Η παρουσία αέρα ή άλλου ξένου υλικού στο ψυκτικό κύκλωμα προκαλεί μη φυσιολογική αύξηση της πίεσης, η οποία μπορεί να προκαλέσει ζημιά στον εξοπλισμό, ακόμη και να προκαλέσει τραυματισμό.

• Το ύψος τοποθέτησης από το δάπεδο πρέπει να είναι μεγαλύτερο από 2.7 μέτρα.

• Σε περίπτωση διαρροής ψυκτικού αερίου κατά την εγκατάσταση, αερίστε αμέσως την περιοχή. Εάν το ψυκτικό έρθει σε επαφή με φλόγα μπορεί να παραχθεί τοξικό αέριο

• Αφού ολοκληρώσετε την εγκατάσταση, ελέγξτε για διαρροή του ψυκτικού αερίου. Εάν το ψυκτικό αέριο διαρρεύσει στο δωμάτιο και έρθει σε επαφή με πηγή φλόγας, όπως θερμαντήρα ανεμιστήρα, σόμπα ή κουζίνα, μπορεί να παραχθεί τοξικό αέριο

• Κατά τη διάρκεια της άντλησης, σταματήστε τον συμπιεστή πριν αφαιρέσετε τις σωληνώσεις του ψυκτικού μέσου. Εάν ο συμπιεστής εξακολουθεί να λειτουργεί και η βαλβίδα διακοπής είναι ανοιχτή κατά την άντληση, θα αναρροφηθεί αέρας όταν αφαιρεθούν οι σωληνώσεις του ψυκτικού μέσου, προκαλώντας μη κανονική πίεση στον κύκλο ψύξης, κάτι που μπορεί να προκαλέσει βλάβη στον εξοπλισμό και ακόμη και τραυματισμό.

• Κατά τη διάρκεια της εγκατάστασης, συνδέστε σωστά τις σωληνώσεις του ψυκτικού μέσου πριν τη λειτουργία του συμπιεστή. Αν οι σωλήνες ψυκτικού δεν είναι συνδεδεμένοι και η βαλβίδα διακοπής είναι ανοιχτή όταν λειτουργεί ο συμπιεστής, θα αναρροφηθεί αέρας, προκαλώντας μη κανονική πίεση στον κύκλο ψύξης, κάτι που μπορεί να προκαλέσει ζημιά στον εξοπλισμό ακόμη και τραυματισμό.

• Βεβαιωθείτε ότι έχετε γειώσει το κλιματιστικό. Μην γειώσετε τη μονάδα σε σωλήνα νερού, αλεξικέραυνο ή καλώδιο γείωσης τηλεφώνου. Η λάθος γείωση μπορεί να προκαλέσει ηλεκτροπληξία.

• Βεβαιωθείτε ότι έχετε εγκαταστήσει διακόπτη διαρροής γείωσης. Η μη εγκατάσταση διακόπτη διαρροής γείωσης μπορεί να προκαλέσει ηλεκτροπληξία ή πυρκαγιά.

• Όλα τα ηλεκτρικά καλώδια δεν πρέπει να αγγίζουν τις σωληνώσεις νερού ή τα κινούμενα μέρη των κινητήρων του ανεμιστήρα.

• Βεβαιωθείτε ότι η μονάδα έχει απενεργοποιηθεί πριν από την εγκατάσταση ή τη συντήρηση.

• Αποσυνδέστε το από την κεντρική τροφοδοσία ρεύματος πριν από την συντήρηση του κλιματιστικού.

• ΜΗΝ βγάζετε το καλώδιο τροφοδοσίας όταν είναι η τροφοδοσία είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΗ. Μπορεί να προκαλέσει σοβαρή ηλεκτροπληξία, η οποία μπορεί να προκαλέσει κίνδυνο πυρκαγιάς.

• Κρατήστε τις εσωτερικές και εξωτερικές μονάδες, το καλώδιο τροφοδοσίας και την καλωδίωση του κιβωτίου μετάδοσης, τουλάχιστον 1 m από τις τηλεοράσεις και τα ραδιόφωνα, για να αποφύγετε παραμόρφωση της εικόνας και στατική εικόνα. Ανάλογα με τον τύπο και την πηγή των ηλεκτρικών κυμάτων μπορεί να ακουστεί στατικός θόρυβος ακόμη και όταν η απόσταση είναι μεγαλύτερη από 1m.

• Μη χρησιμοποιείτε άλλα μέσα για να επιταχύνετε τη διαδικασία απόψυξης (εάν υφίσταται) ή για καθαρισμό, εκτός από αυτά που συνιστά ο κατασκευαστής.

• Η συσκευή πρέπει να αποθηκευτεί σε δωμάτιο χωρίς πηγές ανάφλεξης σε λειτουργία (για παράδειγμα: ανοικτές φλόγες, συσκευή αερίου ή ηλεκτρική θερμάστρα).

• Μην την τρυπάτε και μην την

• Λάβατε υπόψη ότι τα ψυκτικά μπορεί να μην εκπέμπουν οσμή.

• Η συσκευή πρέπει να εγκατασταθεί, να λειτουργήσει και να αποθηκευτεί σε δωμάτιο με επιφάνεια δαπέδου μεγαλύτερη από Xm2 (ανατρέξτε στην ενότητα "Ειδικές προφυλάξεις κατά την αντιμετώπιση της μονάδας R32"). Σε περίπτωση που δεν ικανοποιείται η ελάχιστη επιφάνεια δαπέδου, η συσκευή θα πρέπει να εγκατασταθεί σε ένα δωμάτιο με σωστό αερισμό.

• ΣΗΜΕΙΩΣΗ: Ο κατασκευαστής μπορεί να παρέχει άλλα κατάλληλα παραδείγματα ή μπορεί να παρέχει πρόσθετες πληροφορίες σχετικά με τη μυρωδιά του ψυκτικού.8-7 Еλληνικă

• Μην εγκαταστήσετε το κλιματιστικό σε κανένα σημείο όπου υπάρχει κίνδυνος διαρροής εύφλεκτων αερίων. Σε περίπτωση διαρροής αερίου, η συσσώρευση αερίου κοντά στο κλιματιστικό μπορεί να προκαλέσει πυρκαγιά.

• Όταν ακολουθείτε τις οδηγίες αυτού του εγχειριδίου εγκατάστασης, εγκαταστήστε τις σωληνώσεις αποχέτευσης για να διασφαλίσετε σωστή αποστράγγιση και να μονώστε τις σωληνώσεις για να αποφύγετε την παρουσία

Μια ακατάλληλη σωλήνωση αποστράγγισης μπορεί να προκαλέσει διαρροή νερού σε εσωτερικούς χώρους και ζημιά στην περιουσία.

• Σφίξτε το παξιμάδι αντίστοιχα χρησιμοποιώντας ένα γαλλικό κλειδί. Εάν το παξιμάδι είναι πολύ σφιχτό, μπορεί να σπάσει μετά από παρατεταμένη χρήση, προκαλώντας διαρροή ψυκτικού μέσου.

• Μην υπερφορτώνετε τη μονάδα. Η μονάδα έχει προκαθορισμένη τιμή φορτίου. Η υπερφόρτωση μπορεί να προκαλέσει υπερβολικό ηλεκτρικό φορτίο ή καταστροφή του

• Βεβαιωθείτε ότι ο πίνακας της μονάδας είναι κλειστός μετά από συντήρηση ή εγκατάσταση. Οι μη ασφαλισμένοι πίνακες κάνουν τη μονάδα να λειτουργεί με θόρυβο.

• Οι αιχμηρές ακμές και οι επιφάνειες των πηνίων είναι πιθανά σημεία που μπορεί να προκαλέσουν τραυματισμό. Αποφύγετε την επαφή με αυτά τα σημεία.

• Πριν σβήσετε την παροχή τροφοδοσίας, ρυθμίστε το διακόπτη ενεργοποίησης/απενεργοποίησης του τηλεχειριστηρίου στη θέση OFF (Απενεργοποίηση), για να αποφύγετε τη διακοπή της λειτουργίας της συσκευής. Σε διαφορετική περίπτωση, οι ανεμιστήρες της μονάδας θα ξεκινήσουν αυτόματα όταν γίνει επαναφορά της τροφοδοσίας, θέτοντας σε κίνδυνο το προσωπικό σέρβις ή τον χρήστη.

• Βεβαιωθείτε ότι η εξωτερική μονάδα δεν χρησιμοποιείται ως καταφύγιο από μικρά ζώα. Τα μικρά ζώα που έρχονται σε επαφή με ηλεκτρικά εξαρτήματα μπορούν να προκαλέσουν δυσλειτουργία, καπνό ή φωτιά. Πείτε στον πελάτη να διατηρήσει την περιοχή γύρω από τη μονάδα καθαρή.

• Η θερμοκρασία του ψυκτικού κυκλώματος είναι υψηλή. Κρατήστε την καλωδίωση της εσωτερικής μονάδας μακριά από τους χάλκινους σωλήνες που δεν είναι θερμικά μονωμένοι.

• Μόνο εξειδικευμένο προσωπικό μπορεί να χειριστεί, να γεμίσει, να καθαρίσει και να απορρίψει το ψυκτικό.

Απαιτήσεις απόρριψης Το προϊόν σας κλιματισμού επισημαίνεται με αυτό το σύμβολο. Αυτό σημαίνει ότι τα ηλεκτρικά και ηλεκτρονικά προϊόντα δεν πρέπει να αναμιγνύονται με οικιακά απορρίμματα. Μην προσπαθήσετε να αποσυναρμολογήσετε το σύστημα μόνοι σας: η αποσυναρμολόγηση του συστήματος κλιματισμού, η συναρμολόγηση του ψυκτικού μέσου, του λαδιού και των άλλων εξαρτημάτων πρέπει να γίνεται από εξειδικευμένο τεχνικό εγκατάστασης, σύμφωνα με τη σχετική τοπική και εθνική νομοθεσία. Τα κλιματιστικά πρέπει να μεταφέρονται σε εξειδικευμένη εγκατάσταση επεξεργασίας για επαναχρησιμοποίηση, ανακύκλωση και ανάκτηση. Με τη σωστή διάθεση αυτού του προϊόντος αποτρέπετε πιθανές αρνητικές συνέπειες για το περιβάλλον και την ανθρώπινη υγεία. Επικοινωνήστε με τον υπεύθυνο εγκατάστασης ή την τοπική αρχή για περισσότερες πληροφορίες. Οι μπαταρίες πρέπει να αφαιρούνται από το τηλεχειριστήριο και να απορρίπτονται ξεχωριστά, σύμφωνα με τη σχετική τοπική και εθνική νομοθεσία.8-8

Σημαντικές πληροφορίες σχετικά με το χρησιμοποιούμενο ψυκτικό μέσο Αυτό το προϊόν περιέχει φθοριούχα αέρια θερμοκηπίου. Μην απελευθερώνετε αέρια στην ατμόσφαιρα. Τύπος ψυκτικού μέσου: R32 Τιμή GWP (1) : 675 (1) GWP = Δυναμικό θέρμανσης του πλανήτη 1 Συμπληρώστε με ανεξίτηλο μελάνι, A το εργοστασιακό φορτίο ψυκτικού του προϊόντος, B την πρόσθετη ποσότητα ψυκτικού που φορτίζεται στο πεδίο και A + B το συνολικό φορτίο ψυκτικού μέσου στην ετικέτα φόρτισης ψυκτικού που παρέχεται μαζί με το προϊόν. Η συμπληρωμένη ετικέτα πρέπει να βρίσκεται κοντά στη θύρα φόρτισης του προϊόντος (π.χ. μέσα στο κάλυμμα σέρβις). Contains fluorinated greenhouse gases

GWP: 675 R32 Περιέχει φθοριούχα αέρια θερμοκηπίου a Εργοστασιακό φορτίο ψυκτικού: δείτε την πινακίδα τύπου της μονάδας b Επιπρόσθετη ποσότητα ψυκτικού c Συνολικό φορτίο ψυκτικού d Εκπομπές αερίων θερμοκηπίου του συνολικού ψυκτικού μέσου σε τόνους ισοδύναμου CO

e GWP = Δυναμικό θέρμανσης του πλανήτη

Στην Ευρώπη, οι εκπομπές αερίων θερμοκηπίου του συνολικού ψυκτικού μέσου στο σύστημα (εκπεφρασμένες σε τόνους ισοδυνάμου CO

) χρησιμοποιούνται για τον καθορισμό των διαστημάτων συντήρησης. Ακολουθήστε την ισχύουσα νομοθεσία. Τύπος για τον υπολογισμό των εκπομπών αερίων θερμοκηπίου: Τιμή GWP του ψυκτικού × Συνολικό φορτίο ψυκτικού μέσου [σε kg] / 1000 2 Τοποθετήστε την ετικέτα στο εσωτερικό της εξωτερικής μονάδας. Υπάρχει μια καθορισμένη θέση για αυτό στην ετικέτα του διαγράμματος καλωδίωσης.8-9 Еλληνικă

Πλάκα συναρμολόγησης

Βάση τηλεχειριστηρίου

Μπαταρίες ξηρών στοιχείων AAA

Ασύρματο τηλεχειριστήριο

Βίδες για τη βάση στήριξης του τηλεχειριστηρίου M3 × 16L

Φωτοκαταλυτικό φίλτρο καθαρισμού αέρα τιτανίου

Υποδοχή αποστράγγισης

Еγχειρίδιο εγκατάστασης

Εγχειρίδιο λειτουργιών

• Μόνο για μοντέλα με αντλίες θερμότητας. ΕΠΙΛΟΓΗ ΧΩΡΟΥ ΕΓΚΑΤΑΣΤΑΣΗΣ

• Πριν επιλέξετε χώρο εγκατάστασης, λάβετε έγκριση από τον χρήστη. Εσωτερικη Μοναδα Η εσωτερική μονάδα θα πρέπει να βρίσκεται σε θέση

• Τηρήστε τους περιορισμούς της εγκατάστασης στο σχέδιο της εσωτερικής μονάδας.

• Τόσο η εισαγωγή αέρα όσο και η εξάτμιση έχουν ξεχωριστές διαδρομές.

• Η μονάδα δεν εκτίθεται στο άμεσο ηλιακό φως.

• Η μονάδα είναι μακριά από πηγές θερμότητας ή

Δεν υπάρχει πηγή ατμών λαδιού μηχανής (αυτό μπορεί να μειώσει τη διάρκεια ζωής της εσωτερικής

• Ο δροσερός αέρας κυκλοφορεί σε όλο το δωμάτιο.

• Η μονάδα πρέπει να βρίσκεται μακριά από τους λαμπτήρες φθορισμού με ηλεκτρονική ανάφλεξη (inverter ή ταχείας εκκίνησης). Καθώς αυτά μπορεί να μειώσουν την εμβέλεια του τηλεχειριστηρίου.

• Η συσκευή πρέπει να βρίσκεται σε απόσταση τουλάχιστον 1 μέτρου από οποιαδήποτε τηλεόραση ή ραδιοφωνικό σταθμό (μπορεί να προκαλέσει παρεμβολές στην εικόνα ή τον ήχο).

• Τοποθετήστε το στο συνιστώμενο ύψος (περισσότερο από 2.7 μέτρα).

• Μην τοποθετείτε τις μονάδες στην ή κοντά στην

• Μην χρησιμοποιείτε καμία συσκευή θέρμανσης

στη μονάδα κλιματισμού και μην τη χρησιμοποιείτε σε χώρους όπου υπάρχει ορυκτέλαιο, ατμός πετρελαίου ή ατμός λαδιού. Αυτό μπορεί να προκαλέσει την τήξη ή την παραμόρφωση του πλαστικού μέρους εξαιτίας υπερβολικής θερμότητας ή χημικής αντίδρασης.

• Όταν η μονάδα χρησιμοποιείται στην κουζίνα, σιγουρευτείτε δε μπαίνει αλεύρι στη μονάδα.

• Αυτή η μονάδα δεν είναι κατάλληλη για εργοστάσια όπου υπάρχει λάδι, ομίχλη ή σκόνη σιδήρου ή όπου η τάση κυμαίνεται πολύ.

• Μην εγκαθιστάτε τις μονάδες σε περιοχή όπως διυλιστήριο πετρελαίου, όπου υπάρχει θειούχο

• Βεβαιωθείτε ότι το χρώμα των καλωδίων της εξωτερικής μονάδας και οι σημάνσεις των ακροδεκτών ταιριάζουν αντίστοιχα με την εσωτερική

• ΣΗΜΑΝΤΙΚΟ : ΜΗΝ ΕΓΚΑΘΙΣΤΑΤΕ ΚΑΙ ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΗΕΙΤΕ ΤΗ ΜΟΝΑΔΑ ΚΛΙΜΑΤΙΣΜΟΥ ΣΕ ΠΛΥΣΤΑΡΙΟ. Μη χρησιμοποιείτε συζευγμένα και συστραμμένα καλώδια για την παροχή ρεύματος. Ο εξοπλισμός δεν προορίζεται για χρήση σε δυνητικά εκρηκτική ατμόσφαιρα. Ασύρματο τηλεχειριστήριο

• Μην εκθέτετε το τηλεχειριστήριο σε άμεσο ηλιακό φως (αυτό θα επηρεάσει τα σήματα λήψης από την εσωτερική μονάδα).

• Ενεργοποιήστε όλους τους λαμπτήρες φθορισμού στο δωμάτιο, εάν υπάρχουν, και βρείτε το χώρο όπου τα σήματα του τηλεχειριστηρίου λαμβάνονται σωστά από την εσωτερική μονάδα (εντός 7 μέτρων).8-10 Εξωτερικη Μοναδα Η εξωτερική μονάδα πρέπει να τοποθετηθεί σε χώρο

• Πληρούνται οι περιορισμοί της εγκατάστασης του σχεδίου της εξωτερικής μονάδας.

• Το νερό αποστράγγισης δεν προκαλεί προβλήματα.

• Τόσο η πρόσληψη αέρα όσο και η εξάτμιση χρησιμοποιούν αγωγούς που δε φράσσονται.

• Ο αέρας από τη μονάδα δεν φράσσεται, και δεν εκτίθεται σε βροχή, ισχυρούς ανέμους ή στο άμεσο ηλιακό φως.

• Δεν υπάρχει διαρροή εύφλεκτου αερίου.

• Η μονάδα δεν εκτίθεται σε αλάτι, σουλφιδωμένα αέρια ή ατμούς από λάδι μηχανής (μπορεί να μειώσει τη διάρκεια ζωής της εξωτερικής μονάδας).

• Ο θόρυβος από τη λειτουργία και ο ζεστός (κρύος) αέρας δεν προκαλεί προβλήματα στους

• Η μονάδα απέχει τουλάχιστον 3 μέτρα από οποιαδήποτε κεραία τηλεόρασης ή ραδιοφώνου.

• Το νερό που στάζει από τη βαλβίδα διακοπής δεν προκαλεί ζημιά κατά τη λειτουργία.

Κατά τη λειτουργία του κλιματιστικού σε χαμηλή εξωτερική θερμοκρασία, ακολουθήστε τις οδηγίες που περιγράφονται παρακάτω.

• Για να αποφύγετε την έκθεση στον αέρα, τοποθετήστε την εξωτερική μονάδα με την πλευρά αναρρόφησης της προς τον τοίχο.

• Μην εγκαθιστάτε ποτέ την εξωτερική μονάδα σε χώρο όπου η πλευρά αναρρόφησης μπορεί να εκτεθεί

• Για να αποφύγετε την έκθεση στον αέρα, συνιστάται να τοποθετήσετε μια πλάκα διαφράγματος στο πλάι της εκκένωσης αέρα της εξωτερικής μονάδας.

• Κατασκευάστε ένα μεγάλο θόλο.

• Κατασκευάστε ένα βάθρο. Τοποθετήστε τη μονάδα αρκετά ψηλά από το έδαφος για να αποφύγετε τη συσσώρευση

Σε περιοχές με έντονη χιονόπτωση, επιλέξτε μια τοποθεσία εγκατάστασης όπου το χιόνι δεν θα επηρεάζει τη μονάδα.

• Αν υπάρχει πιθανότητα να συσσωρευτεί χιόνι στην εξωτερική μονάδα, τοποθετήστε μια καλύπτρα προστασίας από το χιόνι.

• Σε περιοχές με υψηλή υγρασία ή έντονη χιονόπτωση, συνιστάται η τοποθέτηση ενός θερμαντήρα για την αποστράγγιση, για να αποφευχθεί η συσσώρευση πάγου στο κάτω πλαίσιο.

Μην εγκαθιστάτε την εσωτερική και εξωτερική μονάδα σε υψόμετρο άνω των 2000 μέτρων8-11 Еλληνικă ΣΧΕΔΙΑΓΡΑΜΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΣΩΤΕΡΙΗΣ/ΕΞΩΤΕΡΙΚΗΣ

500mm from wall 55mm ή περισσότερο από την οροφή Κλείστε το κενό του σωλήνα με

Η σύνδεση φλόγας πρέπει να εγκατασταθεί σε εξωτερικούς χώρους Κόψτε το σωλήνα θερμομόνωσης στο κατάλληλο μήκος και τυλίξτε το με ταινία, και βεβαιωθείτε ότι δεν υπάρχει κενό στη γραμμή κοπής του σωλήνα μόνωσης. Τυλίξτε το σωλήνα μόνωσης με την ταινία από κάτω προς τα πάνω. Οι σωληνώσεις του ψυκτικού μέσου πρέπει να προστατεύονται από φυσικές βλάβες. Τοποθετήστε ένα πλαστικό κάλυμμα ή κάτι αντίστοιχο.

από 3m έως 30m Αφήστε χώρο για τις σωληνώσεις και τη συντήρηση των ηλεκτρικών. Όταν υπάρχει κίνδυνος πτώσης της μονάδας, χρησιμοποιήστε βίδες ποδιών. Αφήστε χώρο εργασίας 300 mm κάτω από την επιφάνεια της οροφής. Φίλτρα αέρα

Φίλτρα αέραΠλαίσιο φίλτρουΓλωττίδαΑποσμητικό φίλτρο τιτανίου με επικάλυψη απατίτη Αποσμητικό φίλτρο τιτανίου με επικάλυψη απατίτη (2)

(M4 x 12L) 50 mm ή περισσότερο από τοίχους (και στις δύο πλευρές) Πώς να αφαιρέσετε το καπάκι της βαλβίδας διακοπής.

• Αφαιρέστε τη βίδα από το καπάκι της βαλβίδας διακοπής.

• Σύρετε το καπάκι προς τα κάτω για να το αφαιρέσετε. Πώς να συνδέσετε το καπάκι της βαλβίδας διακοπής.

• Τοποθετήστε το επάνω μέρος του καλύμματος της βαλβίδας διακοπής στην εξωτερική μονάδα.

• Σφίξτε τις βίδες. Κλείστε το καπάκι της βαλβίδας Καπάκι σέρβις Το καπάκι σέρβις μπορεί να

1) Αφαιρέστε τις βίδες του

2) Σπρώξτε το καπάκι

σέρβις διαγώνια προς τα κάτω, στην κατεύθυνση του βέλους.

3) Σπρώξτε προς τα κάτω.

500mm από τοίχους ARXC20/25/35 ARXC50/60/71 Μέγιστο μήκος σωληνώσεων 20m 30m Ελάχιστο μήκος σωληνώσεων** 3m Μέγιστο ύψος σωληνώσεων 15m 20m Απαιτείται πρόσθετο ψυκτικό μέσο για σωλήνες ψυκτικού άνω των 7.5m* 17g/m Σωλήνας αερίου 3/8 ίντσα (9.52mm) 1/2 ίντσα (12.7mm) Σωλήνας υγρού 1/4 ίντσα (6.4mm)

Βεβαιωθείτε ότι έχετε προσθέσει τη σωστή ποσότητα ψυκτικού μέσου. Σε αντίθετη περίπτωση, μπορεί να μειωθεί η απόδοση. ** Το προτεινόμενο ελάχιστο μήκος σωλήνα είναι 10ft (3m), προκειμένου να αποφευχθεί ο θόρυβος από την εξωτερική μονάδα και οι

(Μπορεί να παρουσιαστεί μηχανικός θόρυβος και κραδασμοί ανάλογα με τον τρόπο εγκατάστασης της μονάδας και το περιβάλλον όπου χρησιμοποιείται η μονάδα.)8-12 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

ΕΓΚΑΤΑΣΤΑΣΗ ΠΛΑΚΑΣ ΣΤΗΡΙΞΗΣ

• Η πλάκα στήριξης πρέπει να τοποθετηθεί σε τοίχο, ο οποίος μπορεί να αντέξει το βάρος της εσωτερικής μονάδας.

1) Τοποθετήστε προσωρινά την πλάκα στήριξης στον τοίχο, βεβαιωθείτε ότι ηα πλάκα είναι τελείως επίπεδη και

σημειώστε τα σημεία διάτρησης στον τοίχο.

2) Ασφαλίστε την πλάκα στήριξης στον τοίχο με βίδες.

Συνιστώμενα σημεία συγκράτησης και διαστάσεις της πλάκας στήριξης Βίδα στερέωσης πλάκας στήριξηςΗ πλάκα στήριξης πρέπει να τοποθετηθεί σε τοίχο που μπορεί να αντέξει το βάρος της εσωτερικής μονάδας. Πλάκα συναρμολόγησης ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ATXC20/25/35/50

Ø 65 Ø 65 Συνιστώμενες θέσεις συγκράτησης πλάκας στήριξης (συνολικά 7 σημεία) Τοποθετήστε ένα ισοσταθμιστή σε αυτά τα σημεία. Χρησιμοποιήστε μια μεζούρα, όπως φαίνεται. Τοποθετήστε το άκρο της μεζούρας στο Μέσω της τρύπας στον τοίχο Ø 65mmΘέση σωλήνα αποστράγγισης μονάδα: mm Όλες οι διαστάσεις είναι σε mm ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ATXC60/71

Ø 65 Συνιστώμενες θέσεις συγκράτησης πλάκας στήριξης (συνολικά 7 σημεία) Τοποθετήστε ένα ισοσταθμιστή σε αυτά τα σημεία. Χρησιμοποιήστε μια μεζούρα, όπως φαίνεται. Τοποθετήστε το άκρο της μεζούρας στο Μέσω της τρύπας στον τοίχο Ø 65mmΘέση σωλήνα αποστράγγισης μονάδα: mm Όλες οι διαστάσεις είναι σε mm8-13 Еλληνικă

ΔΙΑΝΟΙΞΗ ΤΡΥΠΑΣ ΣΤΟΝ ΤΟΙΧΟ ΚΑΙ ΕΠΙΤΟΙΧΙΑ ΕΓΚΑΤΑΣΤΑΣΗ ΣΩΛΗΝΑ

• Για τοίχους που περιέχουν μεταλλικό σκελετό ή μεταλλική σανίδα, χρησιμοποιήστε έναν σωλήνα τοίχου και κάλυμμα τοίχου στην τρύπα τροφοδοσίας για να αποφύγετε πιθανή θερμότητα, ηλεκτροπληξία ή πυρκαγιά.

• Συσφίξτε τα κενά γύρω από τους σωλήνες με υλικό στεγανοποίησης για να αποτρέψετε τη διαρροή νερού.

1) Ανοίξτε μια τρύπα τροφοδοσίας 65mm στον τοίχο

με κλίση προς τα κάτω προς τα έξω.

2) Τοποθετήστε ένα σωλήνα τοίχου μέσα στην οπή.

3) Τοποθετήστε ένα κάλυμμα τοίχου στο σωλήνα τοίχου.

4) AΜετά την ολοκλήρωση των σωληνώσεων ψυκτικού, της

καλωδίωσης και των σωληνώσεων αποστράγγισης, καλύψτε το κενό του σωλήνα με στόκο. Ενσωματωμένος σωλήνας τοίχου (Παροχή πεδίου)Τσιμέντο (στόκος) (Παροχή πεδίου)

Ενσωματωμένος σωλήνας τοίχου (Παροχή πεδίου) Ø 65 Κάλυμμα εσοχής τοίχου (Παροχή πεδίου)

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ Σωληνώσεις δεξιάς πλευράς, δεξιάς πίσω πλευράς, ή κ΄τω δεξιάς πλευράς.

1) Συνδέστε τον εύκαμπτο σωλήνα αποστράγγισης στην

κάτω πλευρά των σωλήνων ψυκτικού, με κολλητική ταινία βινυλίου.

2) Τυλίξτε τους σωλήνες ψυκτικού και τον σωλήνα αποστράγγισης

μαζί με τη μονωτική ταινία .

3) Περάστε τον εύκαμπτο σωλήνα αποστράγγισης και τους σωλήνες

ψυκτικού μέσω της οπής στον τοίχο και, στη συνέχεια, ασφαλίστε την εσωτερική μονάδα στα άγκιστρα της πλάκας στήριξης , χρησιμοποιώντας τις ενδείξεις στην κορυφή της εσωτερικής μονάδας

4) Ανοίξτε το μπροστινό πίνακα και, στη συνέχεια, ανοίξτε το καπάκι

σέρβις. (Ανατρέξτε στις συμβουλές εγκατάστασης.)

5) Περάστε το καλώδιο των μονάδων από την εξωτερική μονάδα μέσω της

τρύπας τροφοδοσίας και στη συνέχεια στο πίσω μέρος της εσωτερικής μονάδας. Τραβήξτε τα μέσα από την μπροστινή πλευρά. Λυγίστε τα άκρα των καλωδίων προς τα επάνω για ευκολότερη εργασία. (Εάν τα άκρα των καλωδίων μεταξύ των μονάδων πρόκειται να γυμνωθούν, συνδέστε τα άκρα του σύρματος με κολλητική ταινία.)

6) Πιέστε το κάτω πλαίσιο της εσωτερικής μονάδας με τα δύο χέρια

για να την τοποθετήσετε στα άγκιστρα της πλάκας στήριξης . Βεβαιωθείτε ότι τα καλώδια δεν μαγκώνουν στην άκρη της εσωτερικής μονάδας. Σωληνώσεις δεξιάς πίσω πλευράς Πλάκα συναρμολόγησης Πλάκα συναρμολόγησης Κρεμάστε το άγκιστρο της εσωτερικής μονάδας εδώ.Καλώδια μεταξύ των μονάδωνΟδηγός καλωδίωσηςΚατά την απογύμνωση των άκρων του καλωδίου μεταξύ των μονάδων, ενώστε τα άκρα των συρμάτων με τη μονωτική ταινία .Σωληνώσεις δεξιάς πλευράςΣωληνώσεις κάτω δεξιά πλευράς Συνδέστε το σωλήνα ψυκτικού και τον εύκαμπτο σωλήνα αποστράγγισης με τη μονωτική ταινία

Αφαιρέστε το κάλυμμα των σωληνώσεων για τις σωληνώσεις κάτω δεξιά Αφαιρέστε το κάλυμμα των σωληνώσεων για τις σωληνώσεις δεξιά8-14 Σωληνώσεις αριστερής πλευράς, αριστερής πίσω πλευράς, ή αριστερής κάτω πλευράς Πώς να αντικαταστήσετε το βύσμα αποστράγγισης και τον σωλήνα αποστράγγισης

1) Περιστρέψτε για να αφαιρέσετε το συνδετήρα από

το άγκιστρο στα δεξιά και αφαιρέστε τον εύκαμπτο σωλήνα αποστράγγισης.

2) Αφαιρέστε το βύσμα αποστράγγισης στην αριστερή

πλευρά και συνδέστε το στη δεξιά πλευρά.

3) Τοποθετήστε τον εύκαμπτο σωλήνα

αποστράγγισης και σφίξτε περιστρέφοντας το κλιπ για να κλειδώσει. Εάν ξεχάσετε να το σφίξετε μπορεί να προκληθεί διαρροή νερού. Θέση σύνδεσης του εύκαμπτου σωλήνα Ο σωλήνας αποστράγγισης βρίσκεται στο πίσω μέρος της

Κλιπ καλωδίωνΑριστερή πλευράΔεξιά πλευρά Μπροστινή πλευρά της μονάδας Συνημμένο στην αριστερή πλευρά Συνημμένο στη δεξιά πλευρά (εργοστασιακή προεπιλογή)Σωλήνας αποστράγγισηςΣωλήνας αποστράγγισηςΚλιπ καλωδίων

1) Συνδέστε τον εύκαμπτο σωλήνα αποστράγγισης στην κάτω

πλευρά των σωλήνων ψυκτικού, με κολλητική ταινία βινυλίου.

2) Βεβαιωθείτε ότι έχετε συνδέσει τον εύκαμπτο σωλήνα

αποστράγγισης στη θύρα αποστράγγισης στη θέση του πώματος αποστράγγισης.

3) Τοποθετήστε τον σωλήνα ψύξης κατά μήκος της σήμανσης

σωλήνων στην πλάκα στήριξης.

4) Περάστε τον εύκαμπτο σωλήνα αποστράγγισης και

τους σωλήνες ψυκτικού μέσω της οπής στον τοίχο και, στη συνέχεια, ασφαλίστε την εσωτερική μονάδα στα άγκιστρα της πλάκας στήριξης, χρησιμοποιώντας τις ενδείξεις στην κορυφή της εσωτερικής μονάδας ως οδηγό.

5) Τραβήξτε προς τα μέσα την καλωδίωση μεταξύ συσκευών.

6) Συνδέστε τις σωληνώσεις μεταξύ των μονάδων.

7) Τυλίξτε τους σωλήνες ψυκτικού και τον σωλήνα αποστράγγισης

μαζί με τη μονωτική ταινία όπως φαίνεται στο σχήμα.

8) Να είστε προσεκτικοί κατά τη διάρκεια αυτής της διαδικασίας,

τα καλώδια διασύνδεσης να μην καταστρέψουν τη ν εσωτερική μονάδα, πιέζοντας το κάτω άκρο της εσωτερικής μονάδας με τα δύο χέρια μέχρι να ασφαλίσει σταθερά στα άγκιστρα της πλάκας στήριξης. Ασφαλίστε την εσωτερική μονάδα στην πλάκα στήριξης με τις βίδες (M4 × 12L) . Επιτοίχιες σωληνώσεις. Ακολουθήστε τις οδηγίες Σωληνώσεις αριστερής πλευράς, αριστερής πίσω πλευράς, ή αριστερής κάτω πλευράς

1) Τοποθετήστε τον εύκαμπτο σωλήνα αποστράγγισης σε αυτό το

βάθος, ώστε να μην μπορεί να τραβηχτεί έξω από το σωλήνα αποστράγγισης.

αποστράγγισης Καλύψτε αυτή την τρύπα με στόκο ή υλικό πλήρωσης. Συνδέστε με πλαστική ταινία. Πλάκα συναρμολόγησης Τυλίξτε την μονωτική ταινία γύρω από το λυγισμένο τμήμα του ψυκτικού σωλήνα. Καλύψτε τουλάχιστον το μισό πλάτος της ταινίας με κάθε στροφή. Μην απλώνετε λάδι λίπανσης (λάδι μηχανής ψυκτικού μέσου) κατά την εισαγωγή. Η εφαρμογή μπορεί να προκαλέσει αλλοίωση και διαρροή του βύσματος αποστράγγισης.

αριστερής πλευράς Αφαιρέστε το κάλυμμα του ανοίγματος σωλήνα για τις σωληνώσεις στην αριστερή πλευρά. Αφαιρέστε το κάλυμμα του σωλήνα για τις σωληνώσεις της κάτω αριστερής πλευράς Σωληνώσεις αριστερής πίσω πλευράς Σωληνώσεις κάτω αριστερής πλευράς

Πώς να ρυθμίσετε το βύσμα αποστράγγισης Τοποθετήστε ένα εξάγωνο κλειδί (4mm) Δεν υπάρχει

αποστράγγισης Εξωτερικός τοίχος 50 mm ή περισσότερο

βινυλίου (VP-30) Εσωτερικός τοίχος Τοποθετήστε τον εύκαμπτο σωλήνα αποστράγγισης σε αυτό το βάθος, ώστε να μην μπορεί να τραβηχτεί έξω από το σωλήνα αποστράγγισης.

συναρμολόγησης Κάτω πλαίσιο8-15 Еλληνικă Η εσωτερική μονάδα πρέπει να εγκατασταθεί με τέτοιο τρόπο ώστε να αποφεύγεται η ανάμειξη του ψυχρού αέρα με τον ζεστό αέρα επιστροφής. Εφαρμόστε το διάκενο εγκατάστασης που φαίνεται στο σχήμα. Μην τοποθετείτε την εσωτερική μονάδα όπου μπορεί να υπάρξει άμεση έκθεση στο φως του ήλιου. Επίσης, αυτή η θέση πρέπει να είναι κατάλληλη για σωληνώσεις και αποχετεύσεις, και μακριά από πόρτες και παράθυρα. Αέρας επιστροφής Απαιτούμενος χώρος ελάχ. 50 min. 50 min. 55

(Εσωτερική) Όλες οι διαστάσεις είναι σε mm Πώς να συνδέσετε την εσωτερική

Ασφαλίστε τις δαγκάνες του κάτω πλαισίου στην πλάκα στήριξης

Πώς να αφαιρέσετε την εσωτερική

Σπρώξτε την επισημασμένη περιοχή (στο κάτω μέρος της μπροστινής σχάρας) προς τα πάνω για να απελευθερώσετε τις δαγκάνες.

Επισήμανση (πίσω πλευρά) Κάτω πλαίσιο

ΣΩΛΗΝΑΣ ΑΠΟΣΤΡΑΓΓΙΣΗΣ

• Συνδέστε τον σωλήνα αποστράγγισης, όπως περιγράφεται παρακάτω. Ο σωλήνας αποστράγγισης πρέπει να έχει κλίση προς τα κάτω. Μην δημιουργείτε παγίδες. Μην τοποθετείτε το άκρο του σωλήνα στο νερό.

Κατακράτηση νερού Αποστράγγισης ΛάθοςΛάθοςΛάθοςΣωστό

• Αφαιρέστε τα φίλτρα αέρα και ρίξτε λίγο νερό στο δοχείο αποστράγγισης, για να ελέγξετε εάν το νερό ρέει

• Όταν ο εύκαμπτος σωλήνας αποστράγγισης χρειάζεται επέκταση, αγοράστε μία επέκταση εμπορίου. Βεβαιωθείτε ότι έχετε εφαρμόσει θερμική μόνωση στο εσωτερικό τμήμα του εύκαμπτου σωλήνα επέκτασης.

αποστράγγισης εσωτερικής μονάδας φ16 Επέκταση σωλήνα αποστράγγισης Μόνωση σωλήνα θερμότητας (Παροχή πεδίου)

• Όταν συνδέετε έναν σωλήνα πολυβινυλοχλωριδίου (ονομαστική διάμετρο 16mm) απευθείας στον εύκαμπτο σωλήνα αποστράγγισης που συνδέεται με την εσωτερική μονάδα, όπως στην περίπτωση των εργασιών με τις επιτοίχιες σωληνώσεις, χρησιμοποιήστε μια κοινή υποδοχή αποστράγγισης (ονομαστική διάμετρο 16mm) ως σύνδεσμο. φ16

αποστράγγισης που παρέχεται

ΣΗΜΑΝΤΙΚΟ: * Τα στοιχεία που φαίνονται στον πίνακα είναι μόνο για ενημέρωση. Θα πρέπει να ελεγχθούν για να βεβαιωθείτε ότι συμμορφώνονται με τους τοπικούς/εθνικούς κανονισμούς. Εξαρτάται επίσης από τον τύπο εγκατάστασης και τους αγωγούς που χρησιμοποιούνται. ** Το κατάλληλο εύρος τάσης πρέπει να ελεγχθεί με τις τιμές της ετικέτας στη μονάδα.

Μονάδα ακροδεκτών εσωτερικής μονάδαςΚαλώδιο διασύνδεσηςΜονάδα ακροδεκτών εξωτερικής μονάδαςΚαλώδιο τροφοδοσίαςΑσφάλεια/Διακόπτης κυκλώματοςΚεντρικός διακόπτηςΤροφοδοτικό N/L2 L/L1 Πρέπει να γίνει αποσύνδεση όλων των πόλων στο δίκτυο παροχής, με απόσταση επαφής τουλάχιστον 3mm.Μοντέλο Εσωτερικό (ATXC) 20/25/35B 50/60/71BΕξωτερικό (ARXC) 20/25/35B 50/60/71BΕύρος τάσης**220-240V/~/50Hz + Μέγεθος καλωδίου τροφοδοσίας* Αριθμός αγωγών

Μέγεθος καλωδίου διασύνδεσης* Αριθμός αγωγών

Συνιστώμενη ονομαστική τιμή ασφαλειών/διακόπτη

• Όλα τα καλώδια πρέπει να συνδεθούν καλά.

• Βεβαιωθείτε ότι τα καλώδια δεν έρχονται σε επαφή με τη σωλήνωση ψυκτικού μέσου, τον συμπιεστή ή τα κινούμενα μέρη.

• Το καλώδιο σύνδεσης μεταξύ της εσωτερικής μονάδας και της εξωτερικής μονάδας πρέπει να σφιχτεί χρησιμοποιώντας το παρεχόμενο άγκιστρο.

• Το καλώδιο τροφοδοσίας πρέπει να είναι ισοδύναμο με H07RN-F που είναι η ελάχιστη απαίτηση.

• Βεβαιωθείτε ότι δεν εφαρμόζονται εξωτερικές πιέσεις στους συνδετήρες και τα καλώδια των ακροδεκτών.

• Βεβαιωθείτε ότι όλα τα καλύμματα είναι σωστά στερεωμένα για να αποφύγετε τυχόν κενά.

• Χρησιμοποιήστε στρογγυλό ακροδέκτη για τη σύνδεση των καλωδίων στο τερματικό τροφοδοσίας. Συνδέστε τα καλώδια ταιριάζοντας τα με τις ενδείξεις στους ακροδέκτες. (Ανατρέξτε στο διάγραμμα συνδεσμολογίας που συνοδεύει τη μονάδα). Συνδέστε το μανίκι μόνωσης Στρογγυλός σφιγκτήραςΗλεκτρικό καλώδιο
• Χρησιμοποιήστε το σωστό κατσαβίδι για τη σύσφιξη των βιδών των ακροδεκτών. Λάθος κατσαβίδια μπορεί να προκαλέσουν βλάβη στην κεφαλή του βίδας.

• Η υπερβολική σύσφιξη μπορεί να προκαλέσει βλάβη στις βίδες των ακροδεκτών.

• Μη συνδέετε καλώδιο διαφορετικού μετρητή στον ίδιο ακροδέκτη.

• Έχετε την καλωδίωση τακτοποιημένη. Βεβαιωθείτε ότι η καλωδίωση δεν φράσσει άλλα μέρη και το κάλυμμα του κιβωτίου ακροδεκτών. Συνδέστε τα καλώδια του ίδιου μετρητή και στις δύο πλευρές. Μη συνδέετε καλώδια του ίδιου μετρητή σε μία πλευρά. Μη συνδέετε καλώδια διαφορετικών μετρητών.8-17 Еλληνικă ΟΔΗΓΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

• Όταν ένας τοίχος ή άλλο εμπόδιο βρίσκεται στη διαδρομή της ροής εισαγωγής ή εξαγωγής αέρα της εξωτερικής μονάδας, ακολουθήστε τις παρακάτω οδηγίες εγκατάστασης.

• Για οποιοδήποτε από τα παρακάτω σχέδια εγκατάστασης, το ύψος τοίχου στην πλευρά της εξάτμισης πρέπει να είναι 1200mm ή λιγότερο.

ΕΡΓΑΣΙΑ ΣΤΡΑΓΓΙΣΗΣ Εργασια στραγγισης. (Μόνο μοντέλο αντλίας θερμότητας)

1) Χρησιμοποιήστε την υποδοχή αποστράγγισης για αποστράγγιση.

2) Εάν η θύρα αποστράγγισης καλύπτεται από βάση στήριξης ή το

δάπεδο, τοποθετήστε βάσεις ποδιών τουλάχιστον 30mm (1-3/16") κάτω από τα πόδια της εξωτερικής μονάδας.

3) Σε κρύες περιοχές, μην χρησιμοποιείτε σωλήνα αποστράγγισης με

την εξωτερική μονάδα. (Διαφορετικά, το νερό μπορεί να παγώσει, μειώνοντας την απόδοση θέρμανσης.)

Στην πλευρά του τοίχου Στην πλευρά του τοίχου Τοίχος, και στις δύο πλευρές Τοίχος, και στις δύο πλευρές Τοίχος, τρεις πλευρές Τοίχος, τρεις πλευρές Περισσότερο από 50Περισσότερο από 100Περισσότερο από 50Περισσότερο από 50Περισσότερο από 50Περισσότερο από 50Περισσότερο από 50Περισσότερο από 50Περισσότερο από 100Περισσότερο από 350Περισσότερο από 100Περισσότερο από 100Περισσότερο από Περισσότερο από Περισσότερο από 150Περισσότερο από 100Περισσότερο από 300Περισσότερο από 350ΟΨΗ ΑΠΟΤ Ο ΠΛΑΙΟΨΗ ΑΠΟΤ Ο ΠΛΑΙΚΑΤΟΨΗΚΑΤΟΨΗΚΑΤΟΨΗΚΑΤΟΨΗ1200 ή από1200 ή από ARXC20/25/35 ARXC50/60/71 Οπή αδειάσματος νερούΚάτω πλαίσιοΥποδοχή αποστράγγισηςΣωλήνας (αγοράζεται χωριστά, εσωτερική διάμετρος 5/8"(16mm))

1) Κόψτε το άκρο του σωλήνα με ένα κόφτη σωλήνων.

2) Αφαιρέστε τα ρινίσματα με την επιφάνεια κοπής να κοιτάζει προς τα

κάτω, έτσι ώστε τα ρινίσματα να μην μπουν στο σωλήνα.

3) Τοποθετήστε το παξιμάδι στο σωλήνα.

4) Κάντε συγκόλληση του σωλήνα.

5) Βεβαιωθείτε ότι η συγκόλληση έγινε σωστά.

ΚΑΥΣΗ ΑΚΡΟΥ ΣΩΛΗΝΑ Κόψτε ακριβώς στη σωστή γωνία.

Ρυθμίστε ακριβώς στη θέση που φαίνεται παρακάτω. Αφαιρέστε τα

• Μην χρησιμοποιείτε ορυκτέλαιο στο σημείο συγκόλλησης.

• Εμποδίστε την είσοδο ορυκτέλαιου στο σύστημα, καθώς αυτό μπορεί να μειώσει τη διάρκεια ζωής των μονάδων.

• Μην χρησιμοποιείτε ποτέ σωληνώσεις που έχουν χρησιμοποιηθεί σε προηγούμενες εγκαταστάσεις.
• Χρησιμοποιείτε μόνο εξαρτήματα που παρέχονται μαζί με τη

• Μην εγκαταστήσετε στεγνωτήρα σε αυτή τη μονάδα R32 για να εξασφαλίσετε μεγαλύτερη διάρκεια ζωής.

• Το υλικό ξήρανσης μπορεί να διαλυθεί και να καταστρέψει το

• Η λάθος συγκόλληση μπορεί να προκαλέσει διαρροή ψυκτικού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην επαναχρησιμοποιείτε ενώσεις που έχουν ήδη χρησιμοποιηθεί.

1) Χρησιμοποιήστε το παξιμάδι που έχει τοποθετηθεί στην κύρια μονάδα. (Για να αποφευχθεί ρωγμές στο παξιμάδι από την

επιδείνωση λόγω παλαιότητας).

2) Για να αποφύγετε τη διαρροή αερίου, εφαρμόστε λάδι ψύξης μόνο στην εσωτερική επιφάνεια της συγκόλλησης.

(Χρησιμοποιήστε λάδι ψύξης για το R32.) 3) Χρησιμοποιήστε γαλλικό κλειδί όταν σφίγγετε τα παξιμάδια για να αποφύγετε τη ζημία στα παξιμάδια και τη διαρροή αερίου.

Ευθυγραμμίστε τα κέντρα και των δύο συγκολλήσεων και σφίξτε τα παξιμάδια 3 ή 4 στροφές με το χέρι. Στη συνέχεια, σφίξτε τα καλά με τα κλειδιά.

1. Προσοχή στο χειρισμό του σωλήνα

1) Προστατέψτε το ανοικτό άκρο του σωλήνα από τη σκόνη και την υγρασία.

2) Όλες οι κάμψεις σωλήνων πρέπει να γίνονται όσο το δυνατόν πιο ήπια.

Χρησιμοποιήστε εργαλείο λυγίσματος σωλήνων για την κάμψη.

2. Επιλογή υλικών χαλκού και θερμομόνωσης

Όταν χρησιμοποιείτε εμπορικούς σωλήνες και εξαρτήματα χαλκού, τηρήστε τα ακόλουθα:

1) Μονωτικό υλικό: Αφρός πολυαιθυλενίου

Ρυθμός μεταφοράς θερμότητας: 0.041 έως 0.052W/mK (0.035 έως 0.045kcal/(mh •°C) Η θερμοκρασία της επιφάνειας του σωλήνα ψυκτικού αερίου φτάνει τους 110°C μέγιστο, Επιλέξτε υλικά θερμομόνωσης που αντέχουν σε αυτή τη θερμοκρασία.

2) Βεβαιωθείτε ότι έχετε μονώσει τις σωληνώσεις αερίου και υγρού και χρησιμοποιήστε τις διαστάσεις μόνωσης παρακάτω.

Πλευρά αερίους Πλευρά υγρού Θερμομόνωση σωλήνα αερίου Θερμομόνωση υγρών σωλήνωνO.D. 12.7mm O.D. 6.4mm I.D. 14-16mm I.D. 8-10mm Ελάχιστη ακτίνα καμπυλότητας Πάχος ελάχιστο 10mm 40mm ή περισσότερο30mm ή περισσότεροΠάχος 0.8mm(C1220T-O)

3) Χρησιμοποιήστε ξεχωριστούς σωλήνες θερμομόνωσης για σωλήνες ψυκτικού

αερίου και υγρού.Ø Σωλήνας, D A (mm)Ίντσαmm Imperial (Παξιμάδι με φτερά) Rigid(Συσφιγκτήρας)1/4" 6.40 1.3 0.73/8" 9.52 1.6 1.01/2" 12.70 1.9 1.35/8" 15.882.2 1.73/4" 19.052.5 2.0 Η εσωτερική επιφάνεια της ένωσης πρέπει να είναι αψεγάδιαστη Το άκρο του σωλήνα πρέπει να μορφοποιηθεί σε έναν τέλειο κύκλο. Βεβαιωθείτε ότι έχει τοποθετηθεί το παξιμάδι. Έλεγχος[Απλώστε λάδι] Εφαρμόστε λάδι ψύξης στην εσωτερική επιφάνεια της συγκόλλησης. Μην εφαρμόζετε λάδι ψύξης στην εξωτερική επιφάνεια. Μην εφαρμόζετε λάδι ψύξης στο παξιμάδι για να αποφύγετε το υπερβολικό σφίξιμο.Παξιμάδι[Σύσφιγξη]Γαλλικό κλειδίΑγγλικό κλειδίΈνωση σωλήναΠαξιμάδιΤοίχοςΒροχήΤοποθετήστε καπάκι Εάν δεν υπάρχει καπάκι ένωσης, καλύψτε το στόμιο τηης συγκόλησης με ταινία για να κρατήσετε τη βρωμιά και το νερό έξω. Μέγεθος σωλήνα, mm (in)Ροπή, Nm/(ft-lb)6.40 (1/4") 18 (13.3)9.52 (3/8") 42 (31.0)12.70 (1/2") 55 (40.6)15.88 (5/8") 65 (48.0)19.05 (3/4") 78 (57.6) Καλώδια μεταξύ των μονάδων

αποστράγγισης Μόνωση υγρών

σωλήνα αερίου Ταινία φινιρίσματος Σωλήνας αερίου Σωλήνας υγρού8-19 Еλληνικă

• Όταν ολοκληρωθεί η εργασία σωληνώσεων, είναι απαραίτητο να καθαρίσετε τον αέρα και να ελέγξετε για διαρροή αερίου.

1) Μην αναμιγνύετε άλλη ουσία εκτός από το καθορισμένο ψυκτικό (R32) στον κύκλο ψύξης.

2) Όταν διαρρεύσει ψυκτικό αέριο, αερίστε το δωμάτιο το συντομότερο και όσο το δυνατόν περισσότερο.

3) Το R32, καθώς και άλλα ψυκτικά, θα πρέπει πάντα να παρακρατούνται και να μην απελευθερώνονται απευθείας στο περιβάλλον.

4) Χρησιμοποιείτε αποκλειστικά αντλία κενού για το

R32. Η χρήση της ίδιας αντλίας κενού για διαφορετικά ψυκτικά μέσα μπορεί να προκαλέσει βλάβη στην αντλία κενού ή στη μονάδα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Εάν χρησιμοποιείτε πρόσθετο ψυκτικό, κάντε καθαρισμό αέρα από τους σωλήνες ψυκτικού και την εσωτερική μονάδα χρησιμοποιώντας μια αντλία αναρρόφησης και στη συνέχεια, γεμίστε το πρόσθετο ψυκτικό.

• Χρησιμοποιήστε ένα εξαγωνικό κλειδί (4mm) για να λειτουργήσετε τη ράβδο βαλβίδας διακοπής.

• Όλες οι ενώσεις ψυκτικού σωλήνα πρέπει να σφίγγονται με κλειδί με στην καθορισμένη ροπή στρέψης. Μετρητής πίεσηςΚαπάκια βαλβίδαςΒαλβίδα διακοπής υγρούΒαλβίδα διακοπής αερίουΘύρα σέρβις αντλίας κενούΒαλβίδα υψηλής πίεσηςΒαλβίδα χαμηλής πίεσηςΣωλήνες πλήρωσηςΜετρητής σύνθετης πίεσηςΠολλαπλή πίεσης

1) Συνδέστε την πλευρά του εύκαμπτου σωλήνα φόρτισης (που ξεκινάει από την πολλαπλή μέτρησης) στη θύρα

σέρβις της βαλβίδας διακοπής

Ανοίξτε πλήρως τη βαλβίδα χαμηλής πίεσης της πολλαπλής μέτρησης (Lo) και κλείστε τη βαλβίδα υψηλής πίεσης (Hi). (Η βαλβίδα υψηλής πίεσης στη συνέχεια δεν απαιτεί καμία λειτουργία.)

3) Εκτελέστε αναρρόφηση και βεβαιωθείτε ότι ο μετρητής σύνθετης πίεσης γράφει - 0.1MPa ( - 760mmHg)*

4) Κλείστε τη βαλβίδα χαμηλής πίεσης της πολλαπλής μέτρησης (Lo) και σταματήστε την αντλία αναρρόφησης.

(Διατηρήστε αυτή την κατάσταση για λίγα λεπτά για να βεβαιωθείτε ότι η ένδειξη του μετρητή σύνθετης πίεσης δεν επιστρέφει.)*

5) Αφαιρέστε τα καλύμματα από τη βαλβίδα διακοπής υγρού και τη βαλβίδα διακοπής αερίου.

6) Γυρίστε τη λαβή της βαλβίδας διακοπής υγρού 90 μοίρες προς τα αριστερά με ένα εξαγωνικό κλειδί για να

ανοίξετε τη βαλβίδα. Κλείστε τη μετά από 5 δευτερόλεπτα και ελέγξτε για διαρροή αερίου. Χρησιμοποιώντας σαπουνόνερο, ελέγξτε για διαρροή αερίου στις συνδέσεις της εσωτερικής μονάδας και στις συνδέσεις της εξωτερικής μονάδας και στις

των βαλβίδων. Αφού ολοκληρωθεί ο έλεγχος, σκουπίστε το σαπουνόνερο.

7) Αποσυνδέστε τον εύκαμπτο σωλήνα από τη θύρα σέρβις της βαλβίδας διακοπής αερίου και ανοίξτε πλήρως τις

βαλβίδες διακοπής υγρού και αερίου. (Μην επιχειρήσετε να γυρίσετε τη λαβή βαλβίδας πέρα από το σημείο τερματισμού.)

8) Σφίξτε τα καπάκια των βαλβίδων και τα καπάκια θυρών σέρβις των βαλβίδων διακοπής υγρού και αερίου, με ένα κλειδί

στις καθορισμένες τιμές. *1. Μήκος σωλήνα έναντι χρόνου λειτουργίας αντλίας κενού Μήκος σωλήνα Έως 15 μέτρα Περισσότερο από 15 μέτρα Χρόνος λειτουργίας Τουλάχιστον 10 λεπτά. Τουλάχιστον 15 λεπτά. *2. Εάν η ένδειξη του μετρητή σύνθετης πίεσης επιστρέψει, το ψυκτικό μπορεί να έχει νερό ή μπορεί να υπάρχει χαλαρός σύνδεσμος σωλήνα. Ελέγξτε όλες τις ενώσεις των σωλήνων και σφίξτε τα παξιμάδια όπως απαιτείται, και στη συνέχεια επαναλάβετε τα βήματα 2) έως 4).

ΛΕΙΤΟΥΡΓΙΑ ΠΑΡΚΑΡΙΣΜΑΤΟΣ Για να προστατεύσετε το περιβάλλον, βεβαιωθείτε ότι έχετε παρκάρει το ψυκτικό κατά τη μετακίνηση ή την απόρριψη της μονάδας.

1) Αφαιρέστε τα καλύμματα βαλβίδων από τη βαλβίδα διακοπής υγρού και τη βαλβίδα διακοπής αερίου

2) Εκτελέστε τη λειτουργία αναγκαστικής ψύξης.

3) Μετά από πέντε έως δέκα λεπτά, κλείστε τη βαλβίδα διακοπής υγρού με ένα εξαγωνικό κλειδί.

4) Μετά από δύο έως τρία λεπτά, κλείστε τη βαλβίδα διακοπής αερίου και σταματήστε

την αναγκαστική ψύξη

ΑΠΟΜΑΚΡΥΝΣΗ ΑΕΡΑ ΚΑΙ ΕΛΕΓΧΟΣ ΔΙΑΡΡΟΗΣ ΑΕΡΙΟΥ Εξάγωνο κλειδίΚλείσιμοΚαπάκι βαλβίδαςΘύρα σέρβιςΒαλβίδα διακοπής αερίουΒαλβίδα διακοπής υγρού8-20

• Μην χρησιμοποιείτε καλώδια που έχουν υποστεί βύθιση, καλώδια επέκτασης ή διακλαδώσεις, καθώς μπορεί να προκαλέσουν υπερθέρμανση, ηλεκτροπληξία ή πυρκαγιά.

• Μη χρησιμοποιείτε ηλεκτρικά εξαρτήματα που αγοράσατε μέσα στο προϊόν. (Μην αλλάζετε την ισχύ για την αντλία αποστράγγισης κ.λπ. από τους ακροδέκτες.) Μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά.
• Βεβαιωθείτε ότι έχετε εγκαταστήσει ένα διακόπτη προστασίας από διαρροή γείωσης. (Έναν που μπορεί να χειριστεί υψηλότερες αρμονικές.) (Αυτή η μονάδα χρησιμοποιεί inverter. Ως εκ τούτου, πρέπει να χρησιμοποιηθεί ένας διακόπτης προστασίας από διαρροή γείωσης, ο οποίος μπορεί να χειριστεί υψηλότερες αρμονικές, προκειμένου να αποφευχθεί η δυσλειτουργία του διακόπτη κυκλώματος διαρροής γείωσης.)
• Χρησιμοποιήστε ένα διακόπτη κυκλώματος αποσύνδεσης όλων των πόλων με απόσταση τουλάχιστον 3 mm(18/ ιντσών) μεταξύ των κενών σημείων επαφής.

• Όταν κάνετε καλωδίωση, προσέξτε να μην τραβήξετε τον αγωγό.

• Μην συνδέετε το καλώδιο τροφοδοσίας στην εσωτερική μονάδα. Μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά.

• Μην ενεργοποιείτε τον διακόπτη ασφαλείας μέχρι να ολοκληρωθεί η εργασία.

Αφαιρέστε τη μόνωση από το καλώδιο (20mm).

2) Συνδέστε τα καλώδια διασύνδεσης μεταξύ των εσωτερικών και εξωτερικών μονάδων έτσι ώστε οι αριθμοί τερματικών

να ταιριάζουν. Σφίξτε καλά τις βίδες του ακροδέκτη. Χρησιμοποιήστε ένα επίπεδο κατσαβίδι για να σφίξετε τις βίδες. Οι βίδες είναι συσκευασμένες στο μπλοκ ακροδεκτών.

Στερεώστε καλά τα καλώδια με τις βίδες των ακροδεκτών. Καλώδιο τροφοδοσίας 3-πυρήνων 2,5mm

διαρροής γείωσης ARXC20/25/35* 16A 20A ARXC50/60/71* Καλώδιο διασύνδεσης 4-πυρήνων 1,5mm

ή περισσότεροm Στερεώστε καλά τα καλώδια με τις βίδες των ακροδεκτών.

Τροποποιήστε τα καλώδια έτσι ώστε το καπάκι σέρβις και το κάλυμμα της βαλβίδας διακοπής να ταιριάζουν καλά. Λειτουργία αναγκαστικής ψύξης Χρησιμοποιώντας τον διακόπτη ΕΝΕΡΓ./ΑΠΕΝΕΡΓ. της εσωτερικής μονάδας Πατήστε το διακόπτη ΕΝΕΡΓ./ΑΠΕΝΕΡΓ. της εσωτερικής μονάδας για τουλάχιστον 5 δευτερόλεπτα. (Θα ξεκινήσει να λειτουργεί.)

• Η λειτουργία αναγκαστικής ψύξης θα σταματήσει αυτόματα μετά από περίπου 15 λεπτά. Για να διακόψετε τη λειτουργία, πατήστε το διακόπτη ΕΝΕΡΓ./ΑΠΕΝΕΡΓ. της εσωτερικής μονάδας. Αφού κλείσετε τη βαλβίδα διακοπής υγρού, κλείστε τη βαλβίδα διακοπής αερίου εντός 3 λεπτών και σταματήστε τη λειτουργία αναγκαστικής ψύξης.

Για το παρκάρισμα ψυκτικού ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ Παρκάρισμα ψυκτικού - Διαρροή ψυκτικού μέσου. Εάν θέλετε να παρκάρετε το ψυκτικό μέσο στο σύστημα και υπάρχει διαρροή στο κύκλωμα ψυκτικού μέσου:

ΜΗΝ χρησιμοποιείτε τη λειτουργία αυτόματου παρκαρίσματος ψυκτικού της μονάδας, με την οποία μπορείτε να συλλέξετε όλο το ψυκτικό από το σύστημα στην εξωτερική μονάδα. Πιθανές συνέπειες: Η αυτο-ανάφλεξη και η έκρηξη του συμπιεστή οφείλονται στον αέρα που εισέρχεται στον συμπιεστή λειτουργίας.

• Χρησιμοποιήστε ένα ξεχωριστό σύστημα ανάκτησης έτσι ώστε ο συμπιεστής της μονάδας να ΜΗΝ χρειάζεται να λειτουργήσει.

Κατά τη λειτουργία παρκαρίσματος ψυκτικού μέσου, σταματήστε τον συμπιεστή πριν αφαιρέσετε τις σωληνώσεις του ψυκτικού μέσου. Αν ο συμπιεστής εξακολουθεί να λειτουργεί και η βαλβίδα διακοπής είναι ανοιχτή κατά τη διάρκεια της λειτουργίας παρκαρίσματος, θα αναρροφηθεί αέρας στο σύστημα. Μπορεί να παρουσιαστεί δυσλειτουργία του συμπιεστή ή βλάβη του συστήματος λόγω μη φυσιολογικής πίεσης στον κύκλο ψυκτικού μέσου.8-21 Еλληνικă ΕΙΔΙΚΕΣ ΠΡΟΦΥΛΑΞΕΙΣ ΚΑΤΑ ΤΟ ΧΕΙΡΙΣΜΟ ΤΗΣ ΜΟΝΑΔΑΣ R32 ΜοντέλοΦορτίο R32, kg για σωλήνα 7.5m Ελάχιστη επιφάνεια δαπέδου, Xm2 (βάσει σωληνώσεων 7.5 μέτρων)Φορτίο R32, kg για το μέγιστο επιτρεπτό μήκος σωλήνα*Ελάχιστη επιφάνεια δαπέδου, Xm

το μέγιστο επιτρεπόμενο μήκος σωλήνων*)ATXC20B - ARXC20B 0.55 0.29 0.76 0.55ATXC25B - ARXC25B 0.55 0.29 0.76 0.55ATXC35B - ARXC35B 0.75 0.54 0.96 0.88ATXC50B - ARXC50B 1.00 0.95 1.38 1.82ATXC60B - ARXC60B 1.10 1.15 1.48 2.10ATXC71B - ARXC71B 1.15 1.26 1.53 2.24

• Υπολογισμός με βάση το ύψος εγκατάστασης 1.8 μ

• Μέγιστο επιτρεπόμενο μήκος (L), m για:-

ATXC20/25/35B-ARXC20/25/35B:20ATXC50/60/71B-ARXC50/60/71B:30

• Η τοποθέτηση των σωληνώσεων πρέπει να περιορίζεται στο ελάχιστο και ο σωλήνας πρέπει να προστατεύεται από φυσικές βλάβες και δεν πρέπει να εγκαθίσταται σε μη αεριζόμενους χώρους.

• Οι επαναχρησιμοποιήσιμες μηχανικές συνδέσεις και οι συγκολλήσεις πρέπει να είναι προσβάσιμες για λόγους συντήρησης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πριν από την εγκατάσταση, βεβαιωθείτε ότι υπάρχει ελάχιστος κίνδυνος ανάφλεξης και αποφύγετε την εργασία σε περιορισμένο χώρο. Βεβαιωθείτε ότι υπάρχει επαρκής εξαερισμός ανοίγοντας τα παράθυρα και τις πόρτες. ●Όταν επαναχρησιμοποιούνται συγκολλήσεις σε εσωτερικούς χώρους, οι συγκολλήσεις θα πρέπει να είναι ανακατασκευασμένες. ● Αποφύγετε την εγκατάσταση του κλιματιστικού σε χώρο όπου υπάρχει κίνδυνος έκθεσης σε ανοιχτές φλόγες (π.χ. λειτουργία ηλεκτρικών θερμαντικών συσκευών). ● Οποιοδήποτε άτομο που ασχολείται με την εργασία ή την αποσυναρμολόγηση ενός ψυκτικού κυκλώματος θα πρέπει να έχει ένα έγκυρο πιστοποιητικό από αναγνωρισμένη αρχή αξιολόγησης, η οποία επαληθεύει την ικανότητά του να χειρίζεται ψυκτικά με ασφάλεια, σύμφωνα με τις αναγνωρισμένες προδιαγραφές του χώρου. ● Έλεγχος για την παρουσία ψυκτικού Πρέπει να ελέγξετε την περιοχή με κατάλληλο ανιχνευτή ψυκτικού μέσου πριν και κατά τη διάρκεια της εργασίας, για να βεβαιωθείτε ότι ο τεχνικός έχει επίγνωση της πιθανώς εύφλεκτης ατμόσφαιρας. Βεβαιωθείτε ότι ο εξοπλισμός ανίχνευσης διαρροών που χρησιμοποιείται είναι κατάλληλος για χρήση

εύφλεκτα ψυκτικά μέσα, π.χ δεν παράγει σπινθήρες, είναι κατάλληλα σφραγισμένος και ασφαλής. ● Παρουσία πυροσβεστήρα Εάν πρέπει να γίνει εργασία στον εξοπλισμό ψύξης ή σε οποιαδήποτε σχετικά μέρη, θα πρέπει να υπάρχει κατάλληλος εξοπλισμός πυρόσβεσης διαθέσιμος. Έχετε πυροσβεστήρα ξηρής σκόνης ή CO2 δίπλα στην περιοχή πλήρωσης. ● Καμία πηγή ανάφλεξης

οι πιθανές πηγές ανάφλεξης, συμπεριλαμβανομένου του καπνίσματος τσιγάρων, πρέπει να παραμένουν μακριά από το σημείο εγκατάστασης, επισκευής, αφαίρεσης και απόρριψης, κατά τη διάρκεια της οποίας μπορεί να απελευθερωθεί εύφλεκτο ψυκτικό μέσο στον περιβάλλοντα χώρο. Θα πρέπει να εμφανίζονται οι ενδείξεις "Απαγορεύεται το κάπνισμα". ● Για τις εγκαταστάσεις εφαρμόζονται οι ακόλουθοι

– η σήμανση του εξοπλισμού πρέπει να είναι ορατή και ευανάγνωστη. Οι σημάνσεις και τα σημεία που είναι δυσανάγνωστα πρέπει να διορθωθούν, – ο σωλήνας ή τα εξαρτήματα ψύξης πρέπει να είναι τοποθετημένοι σε μια θέση όπου είναι απίθανο να εκτεθούν σε οποιαδήποτε ουσία, η οποία μπορεί να διαβρώσει τα εξαρτήματα που περιέχουν ψυκτικό, εκτός εάν είναι κατασκευασμένα από υλικά ανθεκτικά στη διάβρωση ή προσφέρουν προστασία από τη διάβρωση. ● Οι αρχικοί έλεγχοι ασφαλείας πρέπει να περιλαμβάνουν: – οι πυκνωτές πρέπει να αποφορτιστούν, αυτό πρέπει να γίνει με ασφαλή τρόπο για να αποφευχθεί η πιθανότητα σπινθήρα – δεν πρέπει να υπάρχουν ζωντανά ηλεκτρικά εξαρτήματα και καλώδια κατά τη διάρκεια της πλήρωσης, ανάκτησης ή καθαρισμού του συστήματος,8-22 ● Επισκευή εγγενώς ασφαλών εξαρτημάτων Μην εφαρμόζετε μόνιμα φορτία επαγωγής ή χωρητικότητας στο κύκλωμα t, χωρίς να εξασφαλίσετε ότι δεν υπερβαίνουν την επιτρεπόμενη τάση και ρεύμα για τον χρησιμοποιούμενο εξοπλισμό. Αντικαταστήστε μόνο με εξαρτήματα που καθορίζει ο κατασκευαστής. ● Μέθοδος ανίχνευσης διαρροών Βεβαιωθείτε ότι ο ανιχνευτής δεν είναι πιθανή πηγή ανάφλεξης (για παράδειγμα ένας φακός αλογονιδίου) και ότι είναι κατάλληλος για το χρησιμοποιούμενο ψυκτικό μέσο. Ο εξοπλισμός ανίχνευσης διαρροών ορίζεται σε ποσοστό LFL του ψυκτικού μέσου (για το R32, το LFL είναι 13%) και βαθμονομείται με το χρησιμοποιούμενο ψυκτικό μέσο και με το αντίστοιχο ποσοστό αερίου (μέγιστο 25%). Τα υγρά ανίχνευσης διαρροών είναι κατάλληλα για χρήση με τα περισσότερα ψυκτικά μέσα, αλλά η χρήση απορρυπαντικών που περιέχουν χλώριο πρέπει να αποφεύγεται, καθώς το χλώριο μπορεί να αντιδράσει με το ψυκτικό μέσο και να διαβρώσει τις χάλκινες σωληνώσεις. Εάν εντοπιστεί διαρροή, πρέπει να αφαιρεθούν/σβήσουν όλες οι γυμνές φλόγες. Εάν εντοπιστεί διαρροή ψυκτικού μέσου, το οποίο απαιτεί συγκόλληση, όλο το ψυκτικό μέσο πρέπει να αφαιρθεί από το σύστημα ή να απομονωθεί (από τις βαλβίδες διακοπής) σε μέρος του συστήματος που δεν διαρρέει. Στη συνέχεια πρέπει να διοχετευτεί (OFN) άζωτο χωρίς οξυγόνο μέσω του συστήματος, τόσο πριν όσο και κατά τη διάρκεια της διαδικασίας συγκόλλησης. ● Απομάκρυνση και εκκένωση Όταν αποκτάτε πρόσβαση στο κύκλωμα ψυκτικού μέσου για να κάνετε επισκευές - ή για οποιονδήποτε άλλο σκοπό - χρησιμοποιήστε τυποποιημένες διαδικασίες. Ωστόσο, είναι σημαντικό να ακολουθείται η βέλτιστη πρακτική, δεδομένου ότι υπάρχει θέμα ευφλεκτότητας. Θα πρέπει να τηρηθεί η παρακάτω διαδικασία: ● αφαίρεση του ψυκτικού, ● καθαρίστε το κύκλωμα με αδρανές αέριο, ● κάντε εκκένωση, ● καθαρίστε και πάλι με αδρανές αέριο, ● ανοίξτε το κύκλωμα με κοπή ή συγκόλληση. Η πλήρωση του ψυκτικού μέσου πρέπει να γίνει στους σωστούς κυλίνδρους ανάκτησης. Το σύστημα πρέπει να "ξεπλυθεί" με OFN για να καταστεί η μονάδα ασφαλής. Αυτή η διαδικασία μπορεί να χρειαστεί να επαναληφθεί αρκετές φορές. Μη χρησιμοποιείτε πεπιεσμένο αέρα ή οξυγόνο για αυτή την εργασία. Το ξέπλυμα πρέπει να γίνει με την εξαφάνιση του κενού στο σύστημα με OFN και τη συνέχιση της πλήρωσης έως ότου επιτευχθεί πίεση εργασίας, εξαερισμός στην ατμόσφαιρα και τέλος άντληση προς τα κάτω σε κενό. Η διαδικασία αυτή επαναλαμβάνεται έως ότου δεν υπάρχει ψυκτικό στο σύστημα. Όταν γίνει η τελική χρήση OFN, το σύστημα πρέπει να έχει ρυθμιστεί σε ατμοσφαιρική πίεση για να γίνει η εργασία. Αυτή η λειτουργία είναι απαραίτητη, εάν πρόκειται να πραγματοποιηθεί συγκόλληση των σωλήνων. Βεβαιωθείτε ότι η συσκευή της αντλίας κενού δεν είναι κοντά σε πηγές ανάφλεξης και ότι υπάρχει επαρκής εξαερισμός. ● Επισήμανση Αυτή η μονάδα πρέπει να φέρει την ένδειξη "εκτός λειτουργίας και να αφαιρεθεί το ψυκτικό μέσο". Η ετικέτα αυτή θα φέρει ημερομηνία και υπογραφή. Βεβαιωθείτε ότι υπάρχουν ετικέτες στον εξοπλισμό, που αναφέρουν ότι ο εξοπλισμός περιέχει εύφλεκτο ψυκτικό. ● Διαδικασία πλήρωσης Εκτός από τη συμβατική διαδικασία πλήρωσης, θα πρέπει να πληρούνται οι ακόλουθες απαιτήσεις. – Βεβαιωθείτε ότι δεν υφίσταται καμία μόλυνση διαφορετικών ψυκτικών μέσων όταν χρησιμοποιείτε εξοπλισμό πλήρωσης. Οι εύκαμπτοι σωλήνες και οι γραμμές πρέπει να είναι όσο το δυνατόν πιο μικρές ώστε να ελαχιστοποιηθεί η ποσότητα ψυκτικού μέσα σε αυτά. – Οι κύλινδροι πρέπει να παραμένουν όρθιοι. – Βεβαιωθείτε ότι το σύστημα ψύξης είναι γειωμένο πριν από την πλήρωση του συστήματος με ψυκτικό. – Σημειώστε το σύστημα όταν ολοκληρωθεί η πλήρωση (αν δεν το έχετε ήδη κάνει). – Προσέξτε να μην παραγεμίσετε το σύστημα ψύξης. Πριν την πλήρωση του συστήματος ελέγξτε την πίεση με OFN. Όταν το σύστημα είναι γεμάτο, ελέγξτε το για διαρροή, αλλά πριν το ενεργοποιήσετε. Κάντε μία ακόμη δοκιμή διαρροής πριν αποχωρήσετε από το χώρο.8-23 Еλληνικă Παροπλισμός Πριν από την εκτέλεση αυτής της διαδικασίας, είναι απαραίτητο ο τεχνικός να είναι εξοικειωμένος πλήρως με τον εξοπλισμό και όλες τις λεπτομέρειες του. Οι παρακάτω λεπτομέρειες είναι καλή πρακτική για την ασφαλή επαναφορά. Πριν από τη διεξαγωγή της εργασίας, πρέπει να ληφθεί ένα δείγμα λαδιού και ψυκτικού μέσου εάν απαιτείται ανάλυση πριν από τη χρήση του ψυκτικού μέσου ξανά. Είναι απαραίτητο η ηλεκτρική τροφοδοσία να είναι διαθέσιμη πριν από την έναρξη της εργασίας. a) Εξοικειωθείτε με τον εξοπλισμό και τη λειτουργία του. b) Απομονώστε το σύστημα ηλεκτρικά. c) Πριν επιχειρήσετε τη διαδικασία, βεβαιωθείτε ότι:

• υπάρχει μηχανικός εξοπλισμός χειρισμού, εάν απαιτείται, για το χειρισμό των ψυκτικών κυλίνδρων,

• όλα τα μέσα ατομικής προστασίας είναι διαθέσιμα και χρησιμοποιούνται σωστά,

• η διαδικασία ανάκτησης εποπτεύεται ανά πάσα στιγμή από αρμόδιο πρόσωπο,

• ο εξοπλισμός ανάκτησης και οι κύλινδροι συμμορφώνονται με τα κατάλληλα πρότυπα. d) Αδειάστε το ψυκτικό σύστημα αν είναι δυνατό. e) Εάν το άδειασμα δεν είναι δυνατό, δημιουργήστε ένα σωλήνα με πολλαπλές εξόδους έτσι ώστε το ψυκτικό να μπορεί να αφαιρεθεί από διάφορα μέρη του συστήματος. f) Βεβαιωθείτε ότι ο κύλινδρος είναι οριζόντια πριν γίνει η ανάκτηση. g) Ξεκινήστε τη μηχανή αποκατάστασης και λειτουργήστε σύμφωνα με τις οδηγίες του κατασκευαστή. h) Μην γεμίζετε υπερβολικά τους κυλίνδρους. (Μη γεμίζετε περισσότερο από 80% υγρό).

i) Μην υπερβαίνετε τη μέγιστη πίεση λειτουργίας του κυλίνδρου, ακόμη και μικρό διάστημα.

j) Όταν οι φιάλες έχουν γεμίσει σωστά και η διαδικασία έχει ολοκληρωθεί, βεβαιωθείτε ότι οι κύλινδροι και ο εξοπλισμός αφαιρούνται αμέσως από το χώρο και ότι όλες οι βαλβίδες απομόνωσης του εξοπλισμού είναι κλειστές. k) Το ανακτημένο ψυκτικό μέσο δεν πρέπει να τοποθετείται σε άλλο ψυκτικό σύστημα εκτός εάν έχει καθαριστεί και ελεγχθεί.

Κατά την αφαίρεση ψυκτικού από ένα σύστημα, είτε για συντήρηση είτε για παροπλισμό, συνιστάται να απομακρύνονται με ασφάλεια όλα τα ψυκτικά μέσα. Κατά τη μεταφορά ψυκτικού σε κυλίνδρους, βεβαιωθείτε ότι χρησιμοποιούνται μόνο οι κατάλληλοι κύλινδροι ανάκτησης ψυκτικού μέσου. Βεβαιωθείτε ότι έχετε τον σωστό αριθμό κυλίνδρων για το συνολικό φορτίο του συστήματος. Όλοι οι κύλινδροι που προορίζονται για το ανακτηθέν ψυκτικό μέσο επισημαίνονται για το συγκεκριμένο ψυκτικό (π.χ. ειδικοί κύλινδροι για την ανάκτηση ψυκτικού μέσου). Οι κύλινδροι πρέπει να διαθέτουν βαλβίδα εκτόνωσης πίεσης και βαλβίδες διακοπής λειτουργίας σε καλή κατάσταση λειτουργίας. Ο αέρας αφαιρείται από τους κυλίνδρους ανάκτησης και, εάν είναι δυνατόν, οι κύλινδροι ψύχονται πριν από την ανάκτηση. Ο εξοπλισμός ανάκτησης πρέπει να είναι σε καλή κατάσταση λειτουργίας. Θα πρέπει να υπάρχει μια σειρά οδηγιών σχετικά με τον διαθέσιμο εξοπλισμό, ο οποίος θα πρέπει να είναι κατάλληλος για την ανάκτηση εύφλεκτων ψυκτικών μέσων. Επιπλέον, θα πρέπει να είναι διαθέσιμο και σε καλή κατάσταση λειτουργίας ένα σύνολο βαθμονομημένων ζυγών. Οι εύκαμπτοι σωλήνες πρέπει να είναι πλήρεις με συνδέσμους αποσύνδεσης χωρίς διαρροή και σε καλή κατάσταση. Πριν χρησιμοποιήσετε τη μηχανή ανάκτησης, ελέγξτε εάν είναι σε καλή κατάσταση λειτουργίας, βεβαιωθείτε ότι έχει συντηρηθεί σωστά και ότι όλα τα συναφή ηλεκτρικά εξαρτήματα είναι σφραγισμένα, για να αποφευχθεί η ανάφλεξη σε περίπτωση απελευθέρωσης ψυκτικού μέσου Συμβουλευτείτε τον κατασκευαστή σε περίπτωση αμφιβολίας. Το ανακτημένο ψυκτικό μέσο πρέπει να επιστραφεί στον προμηθευτή ψυκτικού μέσου στον σωστό κύλινδρο ανάκτησης, με τη σχετική σημείωση μεταφοράς αποβλήτων. Μην αναμιγνύετε ψυκτικά μέσα σε μονάδες ανάκτησης και ειδικά σε κυλίνδρους. Εάν σκοπεύετε να αφαιρέσετε συμπιεστές ή λάδια συμπιεστών, βεβαιωθείτε ότι έχουν εκκενωθεί σε αποδεκτό επίπεδο, για να βεβαιωθείτε ότι το εύφλεκτο ψυκτικό μέσο δεν παραμένει εντός του λιπαντικού. Η διαδικασία εκκένωσης πραγματοποιείται πριν από την επιστροφή του συμπιεστή στους προμηθευτές. Για την επιτάχυνση αυτής της διαδικασίας πρέπει να χρησιμοποιείται μόνο ηλεκτρική θέρμανση στο σώμα του συμπιεστή. Όταν αποστραγγίζεται λάδι από ένα σύστημα, πρέπει να εκτελείται με ασφάλεια.8-24 ΕΓΚΑΤΑΣΤΑΣΗ

1. ΕΛΕΓΧΟΣ ΛΙΣΤΑΣ ΠΡΙΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ

ΜΗΝ χρησιμοποιείτε το σύστημα πριν από τους παρακάτω ελέγχους: Η εσωτερική μονάδα έχει τοποθετηθεί σωστά. Η εξωτερική μονάδα έχει τοποθετηθεί σωστά. Το σύστημα είναι σωστά γειωμένο και οι γειωμένοι ακροδέκτες έχουν σφίξει καλά. Οι ασφάλειες ή οι τοπικά εγκατεστημένες συσκευές προστασίας εγκαθίστανται σύμφωνα με το παρόν έγγραφο και δεν έχουν παρακαμφθεί. Η τάση τροφοδοσίας του τροφοδοτικού ταιριάζει με την τάση στην ετικέτα της μονάδας. ΔΕΝ υπάρχουν χαλαρές συνδέσεις ή φθαρμένα ηλεκτρικά εξαρτήματα στο κιβώτιο διακοπτών. ΔΕΝ υπάρχουν κατεστραμμένα εξαρτήματα ή συμπιεσμένες σωληνώσεις στο εσωτερικό των εσωτερικών και εξωτερικών μονάδων. ΔΕΝ υπάρχουν διαρροές ψυκτικού μέσου. Οι σωλήνες ψυκτικού (αέριο και υγρό) είναι θερμικά μονωμένοι. Το σωστό μέγεθος σωληνώσεων είναι εγκατεστημένο και οι σωληνώσεις είναι σωστά μονωμένες. Οι βαλβίδες διακοπής (αέριο και υγρό) στην εξωτερική μονάδα είναι πλήρως ανοιχτές. Έχουν γίνει οι ακόλουθες καλωδιώσεις πεδίου σύμφωνα με το παρόν έγγραφο και την ισχύουσα νομοθεσία μεταξύ της εξωτερικής μονάδας και της εσωτερικής μονάδας. Αποστράγγιση Βεβαιωθείτε ότι η αποστράγγιση ρέει ομαλά. Πιθανή συνέπεια: Το συμπυκνωμένο νερό μπορεί να στάξει Η εσωτερική μονάδα λαμβάνει τα σήματα της διεπαφής χρήστη. Τα καθορισμένα καλώδια χρησιμοποιούνται για το καλώδιο διασύνδεσης.

2. ΚΑΤΑΛΟΓΟΣ ΕΛΕΓΧΟΥ ΚΑΤΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ

Για να κάνετε εξαέρωση. Για να πραγματοποιήσετε μια δοκιμαστική λειτουργία.8-25 Еλληνικă ΦΩΤΕΙΝΕΣ ΕΝΔΕΙΞΕΙΣ Δέκτης σήματος IR Όταν έχει μεταδοθεί ένα σήμα υπέρυθρου τηλεχειρισμού, ο δέκτης σήματος στην εσωτερική μονάδα θα ανταποκριθεί όπως παρακάτω, για να επιβεβαιώσει την λήψη της μετάδοσης σήματος. ΑΝΟΙΚΤΟ σε ΚΛΕΙΣΤΟ 1 μεγάλο μπιπ ΚΛΕΙΣΤΟ σε ΑΝΟΙΚΤΟ 2

Άντληση κάτω/Επιβεβλημένη

2 μικρό μπιπ Άλλες 1 μικρό μπιπ Μονάδα αντλίας θερμότητας Ο πίνακας δείχνει την ενδεικτική λυχνία LED για τη μονάδα κλιματισμού σε συνθήκες κανονικής λειτουργίας και σφάλματος. Οι ενδεικτικές λυχνίες LED βρίσκονται στο πλάι της μονάδας κλιματισμού. Οι μονάδες αντλιών θερμότητας είναι εφοδιασμένες με αισθητήρα "αυτόματης" λειτουργίας και παρέχουν μια λογική θερμοκρασία χώρου μεταβάλλοντας αυτόματα σε λειτουργία "ψύξης" ή "θέρμανσης",

τη θερμοκρασία που έχει ορίσει ο

ΦΩΤΕΙΝΕΣ ΕΝΔΕΙΞΕΙΣ LED Φωτεινές ενδείξεις LED για τη μονάδα αντλίας θερμότητας

MODE DISPLAY IR RECEIVER TIMER Φωτεινές ενδείξεις LED: Κανονική λειτουργία και ατάσταση βλάβης για τη μονάδα αντλίας θερμότητας

Ανοιχτό μπλε Λειτουργία ψύξης

Κόκκινο Λειτουργία θέρμανσης

Ανοιχτό μπλε Αυτόματη λειτουργία ψύξης

Κόκκινο Αυτόματη λειτουργία θέρμανσης

Λειτουργία ανεμιστήρα ενεργοποιημένη

Ανοιχτό μπλε Λειτουργία ξηρού αέρα ενεργοποιημένη

Ανοιχτό μπλε Λειτουργία ύπνου ενεργοποιημένη

Χρονοδιακόπτης ενεργοποιημένος Κόκκινο Λειτουργία απόψυξης Ανοιχτό μπλε Σφάλμα μονάδας

Αναβοσβήνει8-26 ΕΥΡΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Μοντέλο αντλίας θερμότητας Μοντέλο: ATXC 20/25/35 ARXC 20/25/35 Μοντέλο: ATXC 50/60/71 ARXC 50/60/71

ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ (°CDB)ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ (°CDB) ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ (°CWB)ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ (°CWB) ΕΣΩΤΕΡΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ (°CWB) ΕΣΩΤΕΡΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ (°CWB) ΕΣΩΤΕΡΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ (°CDB) ΕΣΩΤΕΡΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ (°CDB) DB: Ξηρός λαμπτήρας DB: Ξηρός λαμπτήρας WB: Υγρός λαμπτήρας WB: Υγρός λαμπτήρας

-208-27 Еλληνικă ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΣΕΡΒΙΣ

ΜΗΝ προσπαθήσετε να αποσυναρμολογήσετε το σύστημα μόνοι σας: η αποσυναρμολόγηση του συστήματος, ο χειρισμός του ψυκτικού, του λαδιού και άλλων εξαρτημάτων πρέπει να γίνονται σύμφωνα με την ισχύουσα νομοθεσία. Οι μονάδες πρέπει να υποβάλλονται σε επεξεργασία σε εξειδικευμένη εγκατάσταση επεξεργασίας για επαναχρησιμοποίηση, ανακύκλωση και ανάκτηση. Η σημείωση αυτή ισχύει μόνο για την Τουρκία: Η διάρκεια ζωής των προϊόντων μας είναι δέκα (10)

Η συντήρηση πρέπει να γίνει από εξουσιοδοτημένο τεχνικό εγκατάστασης ή σέρβις. Σας προτείνουμε να κάνετε συντήρηση τουλάχιστον μία φορά το χρόνο. Ωστόσο, η ισχύουσα νομοθεσία μπορεί να απαιτεί μικρότερα διαστήματα συντήρησης.

Στην Ευρώπη, οι εκπομπές αερίων θερμοκηπίου του συνολικού ψυκτικού μέσου στο σύστημα (εκπεφρασμένες σε τόνους ισοδυνάμου CO2) χρησιμοποιούνται για τον καθορισμό των διαστημάτων συντήρησης. Ακολουθήστε την ισχύουσα νομοθεσία. Τύπος για τον υπολογισμό των εκπομπών αερίων θερμοκηπίου: Τιμή GWP του ψυκτικού × Συνολικό φορτίο ψυκτικού μέσου [σε kg] / 1000

1. Επισκόπηση: Συντηρηση και σερβις

Αυτό το κεφάλαιο περιέχει πληροφορίες σχετικά με: ●Την ετήσια συντήρηση της εξωτερικής μονάδας

2. Προφυλάξεις ασφαλείας συντήρησης

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ ΣΗΜΕΙΩΣΗ: Κίνδυνος ηλεκτροστατικής εκφόρτισης Πριν εκτελέσετε οποιαδήποτε εργασία συντήρησης ή σέρβις, αγγίξτε ένα μεταλλικό τμήμα της μονάδας, για να εξαλείψετε τον στατικό ηλεκτρισμό και να προστατέψετε το PCB. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ■ Πριν εκτελέσετε οποιαδήποτε εργασία συντήρησης ή επισκευής, σβήνετε ΠΑΝΤΑ τον διακόπτη ασφαλείας στον πίνακα τροφοδοσίας, αφαιρέστε τις ασφάλειες ή ανοίξτε τις συσκευές προστασίας της

■ Μην αγγίζετε τα ενεργά εξαρτήματα για 10 λεπτά μετά την απενεργοποίηση του τροφοδοτικού, λόγω κινδύνου υψηλής τάσης. ■ Σημειώστε ότι ορισμένα τμήματα του κιβωτίου ηλεκτρικών εξαρτημάτων είναι ζεστά. ■ Βεβαιωθείτε ότι δεν αγγίζετε ένα αγώγιμο τμήμα. ■ ΜΗΝ ξεπλένετε τη μονάδα. Αυτό μπορεί να προκαλέσει ηλεκτροπληξία ή πυρκαγιά.

3. Λίστα ελέγχου για την ετήσια

συντήρηση της εξωτερικής μονάδας Ελέγξτε τα παρακάτω τουλάχιστον μία φορά το χρόνο: ● Εναλλάκτης θερμότητας εξωτερικής μονάδας. Ο εναλλάκτης θερμότητας της εξωτερικής μονάδας μπορεί να βουλώσει λόγω σκόνης, ακαθαρσιών, φύλλων κλπ. Συνιστάται να καθαρίζετε τον εναλλάκτη θερμότητας ετησίως. Ένας βουλωμένος εναλλάκτης θερμότητας μπορεί να οδηγήσει σε πολύ χαμηλή πίεση ή πολύ υψηλή πίεση και κατά συνέπεια κακή απόδοση.8-28 ΣΗΜΕΙΩΜΑ9-1 Installatiehandleiding R32 Split serie Dutch INHOUD OMTREK AFMETING BINNENUNIT ................................................................................................................................... 2 BUITENUNIT.................................................................................................................................... 3 VEILIGHEIDSMAATREGELEN 5 ACCESSOIRES 9

• Σε περίπτωση που υπάρχει διένεξη στην ερμηνεία του παρόντος εγχειριδίου και οποιαδήποτε μετάφραση του

οποιαδήποτε γλώσσα, θα υπερισχύει η αγγλική έκδοση αυτού του εγχειριδίου.

• Ο κατασκευαστής διατηρεί το δικαίωμα να αναθεωρήσει οποιαδήποτε από τις προδιαγραφές και το σχεδιασμό του παρόντος προϊόντος ανά πάσα στιγμή χωρίς προηγούμενη ειδοποίηση.
