KULLANIM KILAVUZU ARXC50BV1B DAIKIN

Montaj kılavuzu R32 Split serisi Türkçe İÇİNDEKİLER

GÜVENLIK ÖNLEMLERI 5

İÇ MEKAN/DIŞ MEKAN ÜNİTESİ KURULUM ÇİZİMLERİ 11

İÇ MEKAN ÜNİTESİ AÇMA-

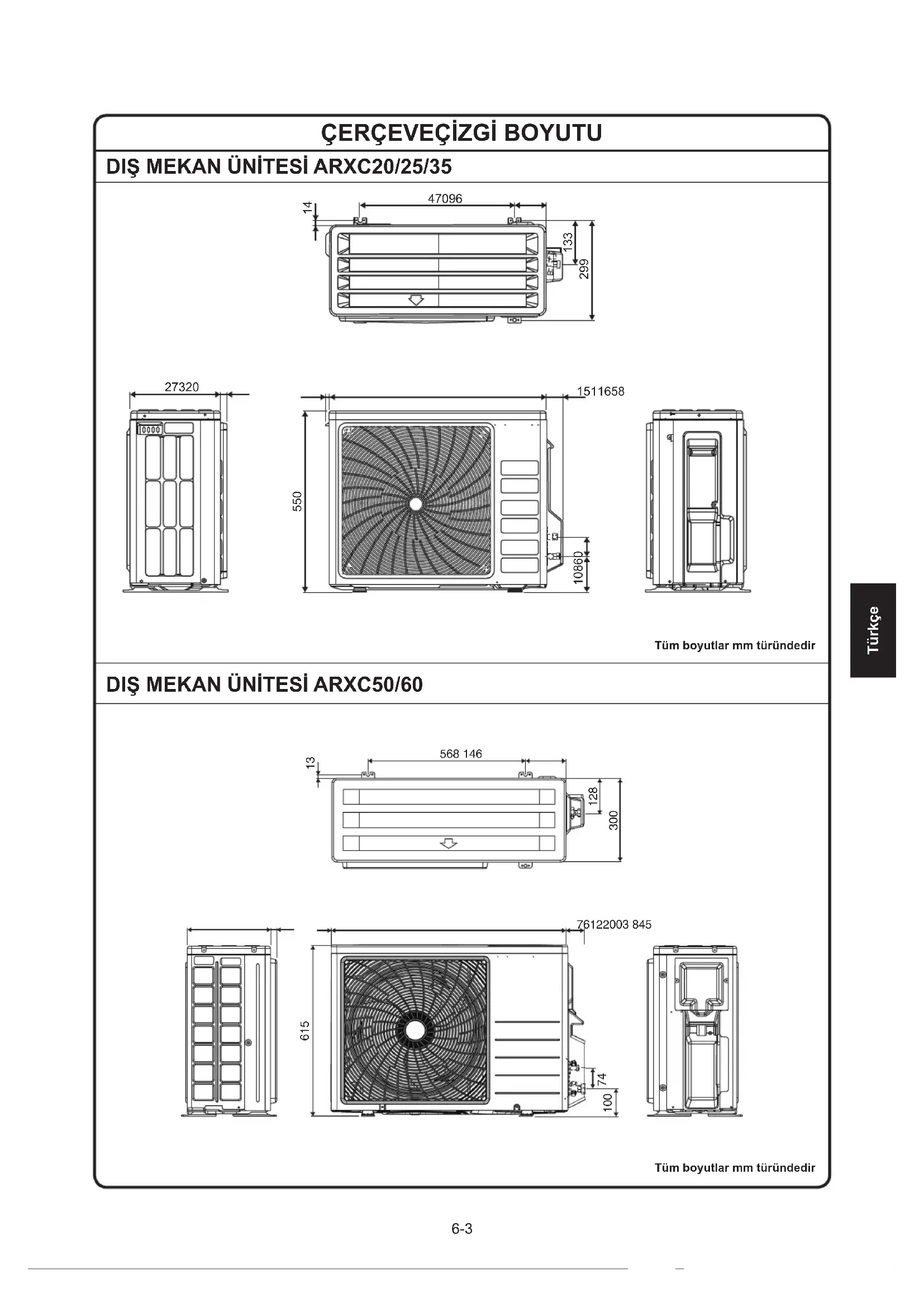

MODEL ADI LEVHASI ALT ALT ARKA ARKA Tüm boyutlar mm türündedir Tüm boyutlar mm türündedirTürkçe 6-3

Tüm boyutlar mm türündedir

Tüm boyutlar mm türündedir6-4

Tüm boyutlar mm türündedir6-5 Türkçe

Üniteyi çalıştırmadan önce bu kılavuzdaki önlemleri dikkatli bir şekilde okuyun.Bu cihaz R32 ile doldurulmuştur.

• Burada açıklanan önlemler UYARI ve İKAZ’lar olarak sınıflandırılmaktadır. Her ikisi de güvenlikle ilgili önemli bilgiler içermektedir. Tüm önlemlere eksiksiz olarak dikkat ettiğinizden emin olun.
• UYARI ve İKAZ bildirimlerinin anlamı. UYARI Bu talimatların uygulanmaması kişisel yaralanma veya yaşam kaynıyla sonuçlanabilir. İKAZ Bu talimatları düzgün bir şekilde uygulamamak mülkiyetin zarar görmesiyle veya şartlara bağlı olarak ciddi olabilecek kişisel yaralanmalara neden olabilir.

• Bu kılavuzda gösterilen güvenlik işaretleri aşağıdaki anlamlara gelir: Talimatlara uyduğunuzdan emin olun. Bir topraklama bağlantısı kurduğunuzdan emin olun.Asla denemeyin.
• Kurulumu tamamladıktan spnra arıza kontrolü yapmak için bir deneme çalışması gerçekleştirin ve müşteriye klimayı nasıl çalıştıracağını açıklayın ve bunu kullanım kılavuzundan yardım alarak yapın. UYARI

• Bayinizden veya nitelikli bir kişiden kurulum işini yapmasını isteyin. Klimayı kendi başınıza kurmaya çalışmayın. Kötü kurulum su sızıntısına, elektrik çarpmasına veya yangına neden olabilir.

• Cihaz, uzman veya eğitimli kullanıcılar tarafından mağazalarda, hafif sanayide ve çiftliklerde veya deneyimsiz kişiler tarafından ticari kullanım içindir.
• Cihaz, güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıula ilgili gözetim veya talimat olmadığı sürece çocuklar da dahil olmak üzere yetersiz fiziksel, duyusal veya mental kapasitede veya deneyimsiz ya da bilgisiz kişiler tarafından kullanıma yönelik değildir.
• Cihaz ile oynamadıklarından emin olmak için çocuklar gözetlenmelidir.

• Klimayı bu kılavuzda verilen talimatlara uygun olarak monte edin. Eksik kurulum su sızıntısına, elektrik çarpmasına veya yangına neden olabilir.

• Yalnızca kurulum işi için belirtilen aksesuarları ve parçaları kullandığınızdan emin olun. Belirtilen parçaların kullanılmaması, ünitenin düşmesine, su sızıntısı, elektrik çarpması veya yangına neden olabilir.

• Klimayı ünitenin ağırlığını kaldıracak kadar güçlü bir zemine monte edin. Yeterince güçlü olmayan bir zemin ekipmanın düşmesiyle ve yaralanmaya neden olmasıyla sonuçlanabilir.

• Elektrik işleri ilgili yerel ve ulusal mevzuata ve bu kullanım kılavuzundaki talimatlara uygun olarak gerçekleştirilmelidir. Yalnızca özel olarak ayrılmış bir güç kaynağı devresi kullandığınızdan emin olun. Güç devresinin kapasitesinin yetersiz olması veya kötü işçilik elektrik çarpması veya yangınla sonuçlanabilir.

• Yalnızca özel olarak ayrılmış bir güç devresi kullandığınızdan emin olun. Asla başka bir cihaz tarafından paylaşılan bir güç kaynağı kullanmayın.• Uygun uzunlukta bir kablo kullanın. Asla kılavuzlu teller veya bir uzatma teli kullanmayın çünkü bu aşırı ısınmaya, elektrik çarpmasına veya yangına neden olabilir.

• Tüm kabloların sabitlendiğinden, belirtilen kabloların kullanıldığından veya terminal bağlantıları veya kablolarının gergin olmadığından emin olun. Yanlış bağlantılar veya kabloların sabitlenmesi anormal ısı birikmesine veya yangına sebep olabilir.

• Güç kaynağını kablolarken ve iç mekan ile dış mekan üniteleri arasındaki kabloları bağlarken, kabloları kontrol kutusunun kapağının güvenli bir şekilde sabitleneceği şekilde yerleştirin. Kontrol kutusu kapağının düzgün olmayan bir şekilde yerleştirilmesi elektrik çarpması, yangın veya terminallerin aşırı ısınmasıyla sonuçlanabilir.

• Ara bağlantı ve besleme kablolarını bağladıktan sonra, elektrik kapaklarının veya panellerinin üzerinde gereksiz kubbet oluşturmamalarını sağlayacak şekilde kabloları şekillendirdiğinizden emin olun. Kabloların üzerine kapakları monte edin. Eksik kapak kurulumu terminalin aşırı ısınmasına, elektrik çarpmasına veya yangına neden olabilir.

• Klimayı monte ederken veya yerini değiştirirken hava kalmadığından emin olmak için soğutma maddesi devresini boşalttığınızdan emin olun ve yalnızca belirtilen soğutma maddesini kullanın (R32). Soğutma maddesi devresinde hava veya başka bir yabancı madde bulunması anormal basınç yükselmesine neden olur bu da ekipmanın zarar görmesine ve hatta yaralanmaya neden olabilir.

• Kurulum yüksekliği tabandan 2,7 metre yüksekte olmalıdır.

• Soğutma gazı kurulum sırasında sızarsa alanı hemen havalandırın. Soğutma maddesi ateşle temas ederse toksik gazlar ortaya çıkabilir.

• Kurulumu tamamladıktan sonra soğutma gazı sızıntısını kontrol edin. Soğutma gazı odaya sızarsa ve fanlı ısıtıcı, soba veya ocak gibi bir ateş kaynağı ile temas ederse toksik gaz ortaya çıkabilir.

• Aşağı pompalama sırasında, soğutma maddesi borularını sökmeden önce kompresörü durdurun. Aşağı pompalama sırasında kompresör hala çalışıyorsa ve kesme valfi açıksa soğutma maddesi boruları söküldüğünde hava emilerek soğutma döngüsünde ekipmanın hasar görmesiyle ve hatta yaralanmayla sonuçlanabilecek anormal basınca sebep olabilir.

• Kurulum sırasında soğutma maddesi borusunu kompresörü çalıştırmadan önce sağlam bir şekilde takın. Soğutma maddesi boruları takılmazsa ve kompresör çalışırken kesme valfi açıksa hava emilir ve soğutma maddesi döngüsünde anormal basınca neden olarak ekipman hasarı ve hatta yaralanma ile sonuçlanabilir.

• Klimayı toprakladığınızdan emin olun. Üniteyi toprakladığınızdan emin olun. Üniteyi bir şebeke borusuna, yıldırımsavara veya telefon topraklama ucuna topraklamayın. Kötü topraklama elektrik çarpmasına neden olabilir.

• Topraklama sızıntısı kesici monte ettiğinizden emin olun. Topraklama sızıntısı kesici monte edilmemesi elektrik çarpmasına veya yangına neden olabilir.

• Hiçbir elektrik kablosu su borularına veya pervane motorlarının hareketli herhangi bir parçasına dokunmamalıdır.

• Üniteyi kurmadan veya servisini gerçekleştirmeden önce KAPATILDIĞINI onaylayın.

• Klima ünitesinin bakımını yapmadan önce ana güç kaynağı ile bağlantısını kesin.

• Güç AÇIKKEN elektrik kablosunu ÇEKMEYİN. Bu yangın tehlikesiyle sonuçlanabilecek ciddi elektrik çarpmalarına neden olabilir.

• Görüntü bozulmasını ve ststaiği önlemek için iç ve dış mekan ünitelerini, güç kablosunu ve iletim kablolarını TV’lerden ve radyolardan en az 1 metre uzakta tutun. Elektrik dalgalarının türüne ve boyutuna bağlı olarak statik 1 metreden daha uzak mesafelerden bile duyulabilir.

• Buz çözme işlemini (geçerliyse) hızlandırmak veya temizlemek için üretici tarafından önerilenler dışında yöntemler kullanmayın.

• Cihaz, sürekli çalışan ateşleme kaynaklarının olmadığı bir odada tutulmalıdır (örneğin: açık alevler, çalışan bir gazlı cihaz veya çalışan elektrikli bir ısıtıcı).

• Delmeyin veya yakmayın.

• Soğutucu gazların kokusu olmayabileceğini dikkate alın.

• Cihaz, zemin alanı Xm2’den daha büyük olan bir odaya kurulmalı, burada çalıştırılmalı ve saklanmalıdır /bkz. Bölüm “R32 Ünitesiyle İlgilenirken Özel Önlemler”). Minimum zemin alanı koşulu karşılanamıyotsa, iyi havalandırılmış bir odaya monte edilmesi gerekir.

• NOT: Üretici başka uygun örnekler sağlayabilir veya soğutma maddesinin kokusu hakkında ek bilgi verebilir.6-7 Türkçe İKAZ

• Klimayı yanıcı gaz sızıntısı tehlikesi olan hiçbir yere monte etmeyin. Gaz sızıntısı halinde, klimanın yakınında gaz birikmesi bir yangının çıkmasına neden olabilir.

• Bu kurulum kılavuzundaki talimatları izleyin ve tahliye borusunu uygun tahliye sağlayacak şekilde monte edin ve yoğuşmayı önlemek için boruları yalıtın. Uygun olmayan tahliye boruları iç mekana su sızmasına ve eşyalara zarar vermesine neden olabilir.

• Konik somunu bir tork anahtarıyla belirtilen yönteme göre sıkın. Konik somun çok sıkılırsa uzun süreli kullanım sonrasında çatlayarak soğutma maddesinin sızmasına neden olabilir.

• Üniteye aşırı yükleme yapmayın. Bu üniteye fabrikada ön yükleme yapılmıştır. Aşırı yükleme aşırı akıma neden olur ve kompresöre zarar verir.

• Ünitenin panelinin servis veya kurulumdan önce kapandığından emin olun. Sabitlenmemiş paneller ünitenin gürültülü çalışmasına neden olur.

• Sivri kenarlar ve bobin yüzeyler yaralanmaya neden olabilecek potansiyel konumlardır. Bu bölümlerle temas etmekten kaçının.
• Ünitenin kısa devre yapmasını önlemek için güç kaynağını kapatmadan önce uzaktan kumandanın ON/OFF (Açma/Kapama) düğmesini “OFF” (Kapalı) konuma getirin. Bu yapılmazsa, ünitenin pervaneleri elektrik tekrar geldiğinde otomatik olarak dönmeye başlar ve servis personeli ya da kullanıcı için tehdit oluşturur.
• Dış mekan ünitesinin küçük hayvanlar tarafından bir sığınak olarak kullanılmasını önlemek için yeterli önlemleri aldığınızdan emin olun. Elektrikli parçalara temas eden küçük hayvanlar arızalara, dumana veya yangına neden olabilir. Ünitenin etrafındaki alanı temiz tutmak için lütfen müşteriye talimat verin..

• Soğutma maddesi devresinin sıcaklığı yüksek olacaktır, lütfen iç ünite kabloları termal olarak yalıtılmamış bakır borulardan uzak tutun.

• Yalnızca nitelikli personel soğutma sıvısına dokunabilir, doldurabilir, boşaltabilir veya bertaraf edebilir. NOT Bertaraf etme gereklilikleri Klimanızda bu sembol bulunmaktadır. Bu sembol, elektrikli ve elektronik ürünlerin ayrılmamış ev atıklarıyla karıştırılmaması gerektiği anlamına gelir. Sistemi kendi başınıza sökmeye çalışmayın: klima sisteminin sökülmesi, soğutma maddesinin, yağın ve diğer parçaların tasfiyesi nitelikli bir kurulum personeli tarafından ilgili yerel ve ulusal mevzuata uygun bir şekilde gerçekleştirilmelidir. Klimalar özel bir tasfiye tesisinde yeniden kullanım, geri dönüşüm ve geri kazanma için işlenmelidir. Bu ürünün doğru bir şekilde bertaraf edilmesini sağlayarak, çevre ve insan sağlığına karşı olası olumsuz sonuçları önlemeye yardımcı olacaksınız. Lütfen daha fazla bilgi için kurulumu yapanlarla veya yerel otoritenizle iletişime geçin. Piller uzaktan kumandadan çıkartılmalı ve yerel ve ulusal mevzuata uygun bir şekilde bertaraf edilmelidir.6-8 ÖNEMLİ Kullanılan soğutma maddesiyle ilgili önemli bilgiler Bu ürün florlanmış sera gazları içerir. Gazları atmosfere salmayın. Soğutma maddesi türü: R32 GWP (1) değeri: 675 (1) GWP = Küresel Isınma Potansiyeli 1 Lütfen silinmez mürekkeple doldurun, A fabrikada ürüne doldurulan soğutma maddesi miktarı, B sahada doldurulan ilave soğutma maddesi miktarı ve A + B doldurulan toplam soğutma maddesi Ürünle birlikte tedarik edilen soğutma maddesi doldurma etiketinde yer alır. Doldurulan etiket ürün doldurma portunun yakınlarında yapıştırılmış olmalıdır (örn servis kapağının iç kısmında). Contains fluorinated greenhouse gases

GWP: 675 R32 Florlanmış sera gazları içerir a Fabrikada soğutma maddesi dolumu: ünite ad levhasına bakın b Doldurulan ilavr soğutma maddesi miktarı c Toplam soğutma maddesi dolumu d Toplam soğutma maddesi dolumunun sera gazı emisyonu ton CO

-dengi olarak ifade edilir e GWP = Küresel ısınma potansiyeli NOT Avrupa’da, sistemdeki toplam soğutma maddesi dolumunun sera gazı emisyonları (ton CO

dengi olarak ifade edilir) bakım aralıklarını tespit etmek için kullanılır. Geçerli mevzuatı uygulayın. Sera gazı emisyonlarını hesaplama formülü: Soğutma maddesinin GWP değeri × Toplam soğutma maddesi dolumu [kg olarak] / 1000 2 Etiketi dış mekan ünitesinin içine sabitleyin. Kablolama şeması etiketinin üzerinden ona özel bir yer vardır.6-9 Türkçe AKSESUARLAR

Uzaktan Kumanda Tutucu

AAA kuru hücre pilleri

Kablosuz uzaktan kumanda

Uzaktan kumanda tutucu için sabitleme vidaları M3 × 16L

*Yalnızca ısı pompalı modeller için.

BİR KURULUM YERİ SEÇMEK

• Kurulum yerini seçmeden önce kullanıcının onayını alın. İç Mekan Ünites İç mekan ünitesinin aşağıdaki özelliklerde bir yere yerleştirilmesi gerekir:

• İç mekan ünitesindeki kurulum çiziminde belirtilen kurulum kısıtlamalarını karşılar.

• Hem hava giriş hem de çıkış yolları açık.

• Ünite doğrudan güneş ışığına maruz kalmıyor.

• Ünite ısı ve buhar kaynaklarından uzakta.

• Makine yağı buharı kaynağı yok (bu iç mekan ünitesinin ömrünü kısaltabilir).

• Soğuk hava oda içinde sirküle edilmektedir.

• Ünite elektronik ateşleme türlü florasan lambaların uzağındadır (invertör veya hızlı başlatma türü). Bu uzaktan kumandanın aralığını azaltabilir.

• Ünite televizyon veya radyo setinden en az 1 metre uzakta olmalıdır (ünite görüntü veya seste parazite yol açabilir).

• Önerilen yüksekliğe monte edin (2,7 metreden fazla).

• Üniteleri kapı boşluğuna veya yakınına monte etmeyin.

• Klima ünitesine çok yakın bir yerde herhangi bir ısıtıcı çalıştırmayın veya mineral yağların, yağ buharının veya buğusunun bulunduğu bir odada kullanmayın, bu aşırı ısı veya kimyasal reaksiyon nedeniyle plastik parçanın erimesine veya deforme olmasına neden olabilir.

• Ünite mutfakta kullanıldığında ünitenin emme kısmına un kaçmamasına dikkat edin.

• Kesme yağının, buharın veya demir tozunun bulunduğu veya voltajın ciddi oranda dalgalandığı fabrikalarda kullanıma uygun değildir.

• Üniteleri sülfür gazının bulunduğu kaplıca veya yağ rafinerisi tesisi gibi alanlara monte etmeyin.

• Dış mekan ünitesinin kablolarının ve terminal işaretlerinin sırasıyla iç mekandakilerle aynı olduğundan emin olun.

• ÖNEMLİ : KLİMA ÜNİTESİNİ BİR

ÇAMAŞIRHANEYE MONTE ETMEYİN VEYA

BURADA KULLANMAYIN. Gelen Güç kaynağı için birleştirilmiş ve bükülmüş kablolar kullanmayın. Ekipman patlayıcı olma potansiyeli olan bir atmosferde kullanıma yönelik değildir. Kablosuz uzaktan kumanda

• Uzaktan kumandayı doğrudan güneş ışığına maruz bırakmayın (bu iç mekan ünitesinden sinyal almayı engelleyecektir).

• Odadaki tüm florasan lambalarını açın ve uzaktan kumanda sinyallerinin iç mekan ünitesine düzgün bir şekilde ulaştığı alanı bulun (7 metre çevresinde).6-10 Diş Mekan Ünites Dış mekan ünitesi aşağıdaki özelliklerde bir yere konulmalıdır:

• Dış mekan ünitesindeki kurulum çiziminde belirtilen kurulum kısıtlamalarını karşılar.

• Tahliye suyu özellikle bir soruna veya probleme neden olmaz.

• Hem hava giriş hem de çıkış yolları açık.

• Ünitenin açık bir hava yolu vardır ancak doğrudan yağmura, güçlü rüzgarlara veya doğrudan gün ışığına maruz kalmaz.

• Yanabilir gaz sızıntısı endişesi yoktur.

• Ünite doğrudan tuza, sülfitleşmiş gazlara veya makine yağı buharına maruz kalmaz (dış mekan ünitesinin ömrünü kısaltabilir).

• Çalışma sesi veya sıcak(soğ uk) hava akışı komşulara sorun yaratmaz.

• Ünite herhangi bir televizyon veya radyo anteninden en az 3 metre uzaktadır.

• Kesme valfinden damlayan yoğunlaşma çalışma sırasında hiçbir şeye zarar veremez. İKAZ Klimayı düşük bir dış mekan ortam sıcaklığında çalıştırırken aşağıdaki talimatlara uyduğunuzdan emin olun.

• Rüzgara maruz kalmasını önlemek için dış mekan ünitesini emme tarafı duvara dönük olacak şekilde monte edin.

• Dış mekan ünitesini asla emme tarafının doğrudan rüzgara maruz kalacağı bir yere monte etmeyin.

• Rüzgara maruz kalmayı önlemek için dış mekan ünitesinin hava tahliye tarafına bir yönlendirme plakası monte etmeniz önerilir.

• Geniş bir tente oluşturun.

• Bir kaide oluşturun. Kara gömülmesini önlemek için üniteyi yerden yeterince yükseğe monte edin. Ağır kar yağışı olan bölgelerde karın üniteyi olumsuz etkilemeyeceği bir kurulum alanı seçin.

• Dış mekan ünitesinde kar birikme ihtimali varsa bir kar koruma kaputu takın.

• Yüksek nemli alanlarda veya çok kar yağan bölgelerde, taban çerçevesinden buz birikmesini önlemek için bir boşaltma tavası ısıtıcısı takın. İKAZ İç mekan ve dış mekan için üniteyi 2000 metre üzerinde bir rakımda monte etmeyin.6-11 Türkçe İÇ MEKAN/DIŞ MEKAN ÜNİTESİ KURULUM ÇİZİMLERİ 500mm from wall Duvarlardan 500mm Servis kapağı çıkartılabilir Açma yöntemi

1) Servis kapağı vidalarını

2) Servis kapağını ok

yönünde çaprazlama bir şekilde aşağı doğru çekin.

Tavandan en az 55mm uzakta Boru deliği açıklığını macun ile sızdırmaz hale getirin. İç mekanlarda havşalı bağlantı kurulmalıdır Termal yalıtım borusunu uygun bir uzunlukta kesin ve bir bant ile sararak yalıtım borusunun kesme çizgisinde herhangi bir açıklık kalmadığından emin olun. Yalıtım borusunu finiş bandıyla alttan üste doğru sarın. Soğutma maddesi boruları fiziksel hasardan korunmalıdır. Plastik kapak veya dengini monte edin. İKAZ Boru uzunluğunu 3 metre ile 30 metre arasında ayarlayın. Borular ve elektrik bakımı için alan bırakın. Ünitenin düşme tehlikesi olan yerlerde ayak cıvataları kullanın. Tavan yüzeyinin altında 300mm kadar çalışma alanı bırakın. Hava filtreleri Ön panel Hava filtreleriFiltre çerçevesiTırnakTitanyum apatit koku giderici filtreTitanyum apatit koku giderici filtre (2) Vidalar (M4 x 12L) (Her iki tarafta da) duvarlardan 50mm veya daha uzakta. Kesme valfi kapağı nasıl sökülür.

• Kesme valfi kapağındaki vidayı sökün.

• Çıkarmak için kapağı aşağı doğru kaydırın. Kesme valfi kapağı nasıl takılır.

• Kesme valfi kapağının üst kısmını monte etmek için dış mekan ünitesine yerleştirin.

• Vidaları sıkın. Kesme valfi kapağı Servis kapağı ARXC20/25/35 ARXC50/60/71 Maks. İzin verilebilir borulama uzunluğu 20m 30m Min. İzin verilebilir borulama uzunluğu** 3m Maks. İzin verilebilir borulama yüksekliği 15m 20m Uzunluğu 7,5 metreyi aşan soğutma maddesi borusu için gereken ilave soğutma maddesi* 17g/m Gaz borusu 3/8 inç (9,52mm) 1/2 inç (12,7mm) Sıvı borusu 1/4 inç (6,4mm)

Uygun miktarda ilave soğutma sıvısı eklediğinizden emin olun. Bunu yapmamanız halinde performansta düşüş görülebilir. ** Dış mekan ünitesinden gelen sesi ve titreşimi önlemek için önerilen en kısa boru uzunluğu 10 ft (3 metre). (Mekanik gürültü ve titreşim ünitenin nasıl monte edildiğine ve kullanoldığı ortama bağlı olarak ortaya çıkabilir).6-12

• Montaj levhası iç mekan ünitesinin ağırlığını destekleyebilecek bir duvara monte edilmelidir.

1) Montaj plakasını duvara geçici olarak sabitleyin, panelin tamamen hizalandığından emin olun ve duvardaki delme

noktalarını işaretleyin.

2) Montaj levhasını vidalarla duvara sabitleyin.

Önerilen montaj levhası tutma noktaları ve boyutları Montaj levhası sabitleme vidası montaj levhası iç mekan ünitesinin ağırlığını destekleyebilecek bir duvara monte edilmelidir. Montaj levhası

İÇ MEKAN ÜNİTESİ ATXC20/25/35/50

Ø 65 Ø 65 Önerilen montaj levhası tutma noktaları (toplam 7 nokta)Bu tırnakların üzerine bir tesviye aleti yerleştirin.Gösterildiği gibi bir çelik metre kullanın.Çelik metrenin ucunu

konumuna yerleştirinDuvardan geçen delik Ø 65mmTahliye hortumu konumuBirim: mmTüm boyutlar mm türündedir

Ø 65 Önerilen montaj levhası tutma noktaları (toplam 7 nokta)Bu tırnakların üzerine bir tesviye aleti yerleştirin.Gösterildiği gibi bir çelik metre kullanın.Çelik metrenin ucunu

konumuna yerleştirinDuvardan geçen delik Ø 65mmTahliye hortumu konumuBirim: mmTüm boyutlar mm türündedir6-13 Türkçe

• Metal çerçeve veya metal panel içeren duvarlar için olası ısı, elektrik şoku ve yangınları önlemek için duvara gömülü bir boru ve duvar kapağı kullandığınızdan emin olun.

• Su sızıntısını önlemek için boruların etrafındaki boşlukları sızdırmzlık maddesi ile sızdırmaz hale getirdiğinizden emin olun.

1) Dışarıya doğru aşağı doğru eğimi olan ve duvardan geçen

65mm çapında bir delik açın.

2) Deliğe bir duvar borusu yerleştirin.

3) Duvar borusuna bir duvar kapağı yerleştirin.

4) Soğutma maddesi borularını, kablolarını ve tahliye boruların

döşedikten sonra boru deliği açıklığını macun ile sızdırmaz hale getirin. Duvara gömülü boru (saha beslemes)Sızdırmaz Yapma (Macun) (saha beslemes) İçDışDuvara gömülü boru (saha beslemes) Ø 65 Duvar deliği kapağı (saha beslemes)

Sağ yan, sağ arka veya sağ alt borulama.

1) Tahliye hortumunu soğutma maddesi borularının alt kısmına

yapışkan bir vinil bantla bağlayın.

2) yalıtım bandıyla soğutma maddesi borularını ve tahliye

hortumunu birbirine sarın.

3) Tahliye hortumunu ve soğutma maddesi borularını duvar

deliğinden geçirin, sonra da iç mekan ünitesinin üzerindeki işaretlerini bir kılavuz olarak kullanarak montaj plakası üzerine iç mekan ünitesini yerleştirin.

4) Ön paneli açın, sonra servis kapağını açın. (Kurulum ipuçlarına

5) İç ünite kablosunu dış mekan ünitesinden duvar deliği boyunca

geçirin ve sonra iç mekan ünitesinin arkasından geçirin. Onları ön tarafa doğru çekin. Daha kolay çalışma için kabloların uçlarını önceden bükün. (Ünite içi kablo uçlarının önce soyulması gerekiyorsa, kablo uçlarını yapışkan bantla toplayın.)

6) montaj levhası kancalarına yerleştirmek için iç mekan

ünitesini tabanından her iki elle bastırın. Kabloların iç mekan ünitesinin kenarına sıkışmadığından emin olun. Sağ arka borular Montaj levhası Montaj levhasıİç mekan ünitesinin kancasını buraya asın.Ünite içi kablolarıKablo kılavuzuÜnitenin içindeki kabloları önceden sıyırırken kabloların uçlarını yalıtım bandıyla toplayın.Sağ yan borularSağ alt borularSoğutma maddesi borusunu ve tahliye hortumunu yalıtım bandıyla birbirine bağlayın.Sağ alt borular için buradaki boru portu kapağını sökünSağ yan borular için buradaki boru portu kapağını sökün6-14 Sol yan, sol arka ve sol alt borulama. Tahliye tıpasının ve tahliye hortumunun yerleştirilmesi.

1) Kablo klipsini sağdaki kancadan sökmek için

döndürün ve tahliye hortumunu sökün.

2) Sol yandaki tahliye tıpasını sökün ve sağ tarafa

3) Tahliye hortumunu yerleştirin ve kablo klipsini

kancaya doğru döndürerek sıkın. Bunu sıkmayı unutmanız su sızıntılarına neden olabilir. Tahliye hortumu takma konumu Tahliye hortumu ünitenin arkasındadır. Kablo klipsiSol yanSağ yanÜnitenin önüSol tarafa takma Sağ yandaki ek (fabrika varsayılanı)Tahliye hortumuTahliye hortumuKablo klipsi

1) Tahliye hortumunu soğutma maddesi borularının alt kısmına

yapışkan bir vinil bantla bağlayın.

2) Tahliye hortumunu tahliye portuna bir tahliye tıpasının yerine

bağladığınızdan emin olun.

3) Soğutma maddesi borusunu montaj levhasının üzerindeki boru

yolu işareti boyunca şekillendirin.

4) Tahliye hortumunu ve soğutma maddesi borularını duvar

deliğinden geçirin, sonra da iç mekan ünitesinin üzerindeki işaretlerini bir kılavuz olarak kullanarak montaj plakası üzerine iç mekan ünitesini yerleştirin.

5) Ünite içi kabloları içeri çekin.

6) Ünite içi boruları bağlayın.

7) yalıtım bandıyla soğutma maddesi borularını ve tahliye

hortumunu sağdaki şekildeki gibi birbirine sarın.

8) İşlemleri yaparken çok özen gösterin, böylece ara bağlantı kabloları

iç mekan ünitesi tarafından zarar görmez. İç mekan ünitesinin en alt kenarına montaj plakası kancaları tarafından sıkıca yakalanana kadar iki elle bastırın. İç mekan ünitesini montaj plakasına vidalarla sabitleyin (M4 × 12L) . Duvara gömülü borular. Verilen talimatları uygulayın Sol yan, sol arka ve sol alt borulama

1) Tahliye hortumunu tahliye borusundan dışarı çıkarılamayacak kadar

derine yerleştirin. Tahliye hortumu Bu deliği macunla veya sızdırmazlık maddesiyle sızdırmaz hale getirin. Plastik bantla bağlayın. Montaj levhası Yalıtım bandını soğutma maddesi borusunun bükülmüş kısmının etrafına sarın. bandıın genişliğinin en az yarısı kadarını her dönüşte üstüne getirin. Yerleştirirken motor yağı uygulamayın (soğutma maddesi makine yağı) Uygulanması halinde bozulmaya ve tıpada tahliye sızıntısına neden olur. Sol yan borular Sol yan borular için buradaki boru portu kapağını sökün. Sol alt borular için buradaki boru portu kapağını sökün. Sol arka borular Sol alt borular ● Tahliye tıpası nasıl ayarlanır Altıgen bir anahtar sokun (4mm) Açıklık yok Tahliye hortumu Tahliye hortumu Dış duvar 50mm veya daha fazla Vinil klorür tahliye borusu (VP-30) İç duvar Tahliye hortumunu tahliye borusundan dışarı çıkarılamayacak kadar derine yerleştirin. Soğutma maddesi boruları M4 × 12L (2 nokta) Montaj levhası Taban çerçevesi6-15 Türkçe İç mekan ünitesi tahliye edilen soğuk hava ile geri dönen sıcak havanın kısa devresini önleyecek şekilde monte edilmelidir. Lütfen resimde gösterilen kurulum açıklığına uyun. İç mekan ünitesini üzerine doğrudan güneş ışığının geleceği bir yere yerleştirmeyin. Aynı zamanda, bu konuö boru yerleştirme ve tahlikye için uygun olmalı ve kapılardan ve pencerelerden uzakta olmalıdır. Geri Dönüş Havası Gerekli alan min. 50 min. 50 min. 55 (Bakım alanı) (Bakım alanı) (Performans için alan) Hava akışı (iç mekan) Tüm boyutlar mm türündedir İç mekan ünitesi nasıl takılır Taban çerçevesinin pençelerini

montaj levhasına geçirin. İç mekan ünitesi nasıl çıkarılır. İşaretli yerden yukarı itin (ön ızgaranın alt kısmındaki) ve pençeleri serbest bırakın. Montaj levhası Pençe İşaret (arka taraf) Taban çerçevesi Ön ızgara

• Tahliye hortumunu aşağıda gösterildiği şekilde bağlayın. Tahliye hortumu aşağı doğru eğimli olmalıdır. Herhangi bir engel olmamalıdır. Hortumun ucunu suya koymayın.

sızdırma sızdırma sızdırma Su tutma Tahliye YanlışYanlışYanlışDoğru Ucu suya batırılmış

• Hava filtrelerini sökün ve suyun sorunsuz bir şekilde akıp akmadığını kontrol etmek için tahliye tepsisine biraz su doldurun.

• Tahliye hortumunun uzatılması gerekirse ticari olarak satılan bir uzatma hortumu tedarik edin. Uzatma hortumunun iç mekan bölümünü termal olarak yalıttığınızdan emin olun. İç mekan ünitesi tahliye hortumu φ16 Uzatma tahliye hortumu Isı yalıtım borusu (saha beslemes)

• Sert bir polivinil klorit boruyu (nominal çapı 16mm) doğrudan iç mekan ünitesine gömülü boru çalışmasıyla bağlanmış tahliye hortumuna bağlarken ek olarak herhangi bir ticari olarak mevcut tahliye soketini kullanın (nominal çap 16mm). φ16 İç mekan ünitesiyle tedarik edilen tahliye hortumu Soket (nominal çap 16mm) Polivinil boru (çap 16mm)6-16

KABLOLAMA ÖNEMLİ: * Tabloda gösterilen rakamlar yalnızca bilgi amaçlıdır. Yerel/ulusal mevzuatlara uyacak şekilde kontrol edilmeli ve seçilmelidirler. Bu aynı zamanda kurulum türüne ve kullanılan kondüktörlere de bağlıdır. ** Uygun voltaj aralığı ünitenin üzerindeki etiket verileriyle kontrol edilmelidir.

İç mekan ünitesi terminal blokuAra bağlantı kablosuDış mekan ünitesi terminal blokuGüç Kaynağı KablosuSigorta/Devre Kesici Ana Şalter Güç Kaynağı N/L2 L/L1 En az 3mm temas ayırmayla birlikte şebeke elektriğinde tüm kutuplardan bağlantı kesme olması gerekir.Model İç mekan (ATXC) 20/25/35B 50/60/71BDış mekan (ARXC) 20/25/35B 50/60/71BVoltaj aralığı**220-240V/~/50Hz + Güç besleme kablosu boyutu* İletken tel sayısı

Ara bağlantı kablosu boyutu* İletken tel sayısı

Önerilen sigorta/devre kesici sınıfı

• Tüm kablolar sıkı bir şekilde bağlanmalıdır.

• Tüm kabloların soğutma maddesi borularını, komperesöre veya herhangi bir hareketli parçaya dokunmadığından emin olun.

• İç mekan ünitesini dış mekan ünitesine bağlayan kablo sağlanan kablo ankrajı ile kelepçelenmelidir.

• Güç besleme kablosu minimum gereklilik olan H07RN-F ile denk olmalıdır.

• Terminal iletkenlerine ve kablolarına herhangi bir harici basınç uygulanmadığından emin olun.

• Tüm kapakların herhangi bir açıklığı önleyecek şekilde sabitlendiğinden emin olun.

• Güç besleme terminali blokuna kabloları bağlamak için yuvarlak kıvrımlı terminal kullanın. Terminal blokundaki göstergeyle eşleşecek şekilde kabloları bağlayın. (Ünite üzerine eklenmiş kablolama şemasına bakın). Yalıtım manşonunu takın Yuvarlak kıvrımlı terminalElektrik kablosu
• Terminal vidalarını sıkmak için doğru tornavidayı kullanın. Uygun olmayan tornavidalar vida başına zarar verebilir.

• Aşırı sıkma terminal vidalarına zarar verebilir.

• Farklı ölçülerde kabloları aynı terminale bağlamayın.

• Kablolamayı sırayla yapın. Kabloların diğer parçaları ve terminal kutusu kapağını engellemesini önleyin. Aynı ölçüdeki kabloları her iki tarafa da bağlayın.Aynı ölçüdeki kabloları tek bir tarafa bağlamayın.Farklı ölçülerde kabloları bağlamayın.6-17 Türkçe

• Dış mekan ünitesinin hava giriş ve çıkış akışındaki yolda bir duvar veya başka bir engel varsa aşağıdaki kurulum kurallarını izleyin.

• Aşağıdaki kurulum modellerinden herhangi biri için egzoz tarafındaki duvar yüksekliği 1200mm veya daha az olmalıdır.

TAHLİYE İŞİ Tahliye iş. (Yalnızca Isı Pompası Ünitesi)

1) Tahliye için tahliye soketi kullanın.

2) Tahliye portu bir montaj tabanı veya zemin yüzeyi ile kaplıysa

dış mekan ünitesinin ayaklarının altına en az 30mm (1-3/16”) yüksekliğinde ayak tabanları yerleştirin.

3) Soğuk alanlarda dış mekan ünitesiyle bir tahliye hortumu kullanmayın.

(Aksi takdirde, ısıtma performansını bozacak şekilde tahliye suyu donabilir.

Bir tarafa bakan duvar Bir tarafa bakan duvar İki tarafa da bakan duvar İki tarafa da bakan duvar Üç tarafa bakan duvar Üç tarafa bakan duvar 50’den fazla100’den fazla50’den fazla50’den fazla50’den fazla50’den fazla50’den fazla50’den fazla100’den fazla350’den fazla100’den fazla100’den fazla150’den fazla350’den fazla150’den fazla100’den fazla300’den fazla350’den fazlaYandan görünümYandan görünümTepeden GörünümTepeden GörünümTepeden GörünümTepeden Görünüm1200 veya fazla1200 veya fazla ARXC20/25/35 ARXC50/60/71 Tahliye suyu deliğiBottom frameDrain socketHortum (ticari olarak bulunabilir, iç çapı 5/8” (16mm))

1) Bir boru kesici ile borunun ucunu kesin.

2) Kesilen yüzey aşağı bakacak şekilde çapakları temizleyin böylece çapaklar

borudan içeri girmez.

3) Konik somunu borunun üzerine yerleştirin.

4) Borunun dış çapını büyütün.

5) Dış çap büyütmenin düzgün yapıldığını kontrol edin.

BORU UCUNUN DIŞ ÇAPINI BÜYÜTMEK (Tam olarak doğru açılardan kesin.) Boru ağzı genişletme Tam olarak aşağıda gösterilen konuma ayarlayın. Çapakları temizleyin. Bitiş A6-18

• Dış çapı büyütülen kısımda mineral yağı kullanmayın.

• Mineral yağının sisteme girmesini önleyin, çünkü bu ünitelerin kullanım ömrünü azaltır.
• Asla daha önceki kurulumlarda kullanılmış olan boruları kullanmayın.
• Yalnızca üniteyle birlikte gönderilmiş parçaları kullanın.
• Kullanım ömrünü garanti etmek için bu R32 ünitesine asla bir kurutucu monte etmeyin.• Kurutma malzemesi çözülebilir ve sisteme hasar verebilir.
• Tamamlanmamış boru ucu açma soğutma gazının sızmasına neden olabilir. UYARI Daha önce kullanılmış bağlantıları tekrar kullanmayın. İKAZ

1) Ana üniteye sabitlenmiş konik somunu kullanın. (Yaşa bağlı bozulma nedeniyle konik somunun çatlamasını önlemek için).

2) Gaz sızıntısını önlemek için boru genişletmenin yalnızca iç yüzeyine soğutma yağı uygulayın. (R32 için olan soğutma yağını kullanın.).

3) Konik somunlara zarar gelmesini ve gaz sızıntısını önlemek için konik somunları sıkarken tork anahtarları kullanın.

İKAZ Her iki açılan borunun da merkezlerini hizalayın ve konik somunları 3 veya 4 tur elle sıkın. Daha sonra tork anahtarlarıyla tam olarak sıkın.1. Boru işleme ile ilgili ikazlar1) Borunun açık ucunu tozdan ve nemden koruyun.2) Borular mümkün olduğunca nazik bir şekilde bükülmelidir.Bükmek için bir boru bükücü kullanın.

2. Bakır ve ısı yalıtım materyallerinin seçilmesi

Ticari bakır boruları ve tertibatı kullanırken aşağıdakilere dikkat edin:

1) Yalıtım malzemesi: Polietilen köpükIsı transfer oranı: 0,041 - 0,052 W/mK (0,035 - 0,045 kcal/(mh •°C)

Soğutma gazı borusunun yüzey sıcaklığı maksimum 110°C’ye ulaşır. Bu sıcaklığa dayanacak ısı yalıtım materyallerini seçin.

2) Hem gaz hem de sıvı boruları

nı yalıttığınızdan ve aşağıdaki yalıtım boyutlarını sağladığınızdan emin olun. Gaz tarafı Sıvı tarafı Gaz borusu termal yalıtımı Sıvı borusu termal yalıtımı O.D. 12,7mm O.D. 6,4mm I.D. 14-16mm I.D. 8-10mm Minimum bükme yarı çapı Kalınlık 10mm Min. 40mm veya daha fazla30mm veya daha fazlaKalınlık 0,8mm(C1220T-O)

3) Gaz ve sıvı soğutma maddesi boruları için ayrı termal yalıtım boruları kullanın.

Ø Boru, D A (mm) Inch mm İngiliz (Kanatlı Somun Tipi)Sert (Kavrama türü)1/4" 6,40 1,3 0,73/8" 9,52 1,6 1,01/2" 12,70 1,9 1,35/8" 15,882,2 1,73/4" 19,052,5 2,0Konik somunun iç yüzeyi kusursuz olmalıdırBoru eşit bir şekilde mükemmel bir daire olarak genişletilmelidir.Konik somunun takıldığından emin olun.Kontrol edin[Yağ uygulayın]Boru genişletmenin yalnızca iç yüzeyine soğutma yağı uygulayın. Dış yüzeye soğutma yağı uygulamayın. Aşırı torkla sıkmayı önlemek için konik somuna soğutma yağı uygulamayın.Konik somunu[Sık]Tork anahtarıAnahtarRakorKonik somunuDuvarYağmurHerhangi bir boru genişletme kapağı mevcut değilse, boru genişletme kapağını bir bantla kapatarak kiri ve suyu dışarıda tutun. Bir kapak yerleştirdiğinizden emin olun.Boru Tipi, mm (inç)Tork, Nm/(ft-lb)6,40 (1/4") 18 (13,3)9,52 (3/8") 42 (31,0)12,70 (1/2") 55 (40,6)15,88 (5/8") 65 (48,0)19,05 (3/4") 78 (57,6) Ünite içi kabloları Tahliye hortumu Sıvı tarafıGaz tarafı Finiş bandı Gaz borusu Sıvı borusu6-19 Türkçe

• Boru işi tamamlandığında havayı çıkarmak ve gaz sızıntısı olup olmadığını kontrol etmek zorunludur.

1) Belirtilen soğutma maddesi (R32) dışında herhangi bir maddeyi soğutma maddesi döngüsüne karıştırmayın.

2) Soğutma gazı sızıntısı oluştuğunda odayı mümkün olduğunca kısa sürede ve mümkün olduğunca fazla havalandırın.

3) Diğer soğutma maddeleri gibi R32 de her zaman geri dönüştürülmelidir ve asla doğrudan çevreye salınmamalıdır.

4) R32 için özel bir vakumlu pompa kullanın. Aynı vakumlu pompayı farklı soğutma maddeleri için kullanmak vakum pompasına veya üniteye zarar verebilir. UYARI

• İlave soğutma maddesi kullanılıyorsa, vakumlu bir pompa kullanarak hava boşaltma işlemini soğutma borularından ve iç mekan ünitesinden gerçekleştirin ve sonra ek soğutma maddesini doldurun.

• Kesme valfi çubuğunu çalıştırmak için altıgen bir anahtar (4mm) kullanın.

• Tüm soğutma borusu bağlantıları belirtilen sıkma torkuna kadar bir tork anahtarıyla sıkılmalıdır. Basınç ölçerValf kapaklarıSıvı kesme valfiGaz kesme valfiVakumlu pompa servis portuYüksek basınç valfiDüşük basınç valfiDoldurma hortumlarıBirleşik basınç ölçerÖlçek manifoldu

1) Doldurma hortumunun çıkıntılı tarafını (ölçek manifoldundan gelen tarafını) gaz kesme valfinin servis kısmına

2) Ölçek manifoldunun düşük basınç valfini (Lo) tamamen açın ve yüksek basınç valfini (Hi) tamamen kapatın.

(Yüksek basınç valfinin daha sonra çalıştırılması gerekmez.)

Vakumlu pompalama yapın ve bileşim basıncı ölçeğinin - 0,1MPa (- 760mmHg)*

değerini okuduğundan emin olun.

4) Ölçek manifoldunun düşük basınç valfini (Lo) kapatın ve vakumlu pompayı durdurun. (Birkaç dakika bu

durumda tutarak, bileşen basıncı ölçerin ibresinin geri salınmadığından emin olun.)*

5) Sıvı kesme valfinden ve gaz kesme valfinden kapakları çıkarın.

6) Valfi açmak için altıgen bir anahtarla sıvı kesme valfinin çubuğunu 90 derece saat yönünün tersine çevirin.

5 saniye sonra kapatın ve gaz sızıntısına karşı kontrol edin. Sabunlu su kullanarak iç mekan ünitesinin genişletilen borusundan ve dış mekan ünitesinin genişletilen borusundan ve valf çubuklarından gaz sızıntısı olup olmadığını kontrol edin. Kontrol tamamlandıktan sonra tüm sabunlu suyu silin.

7) Doldurma hortumunu gaz kesme valfinin servis portundan çıkarın ve sonra sıvı ve gaz kesme valflerini

tamamen açın. (Calf çubuğunu durduğu noktadan ileriye zorlamayın.) 8) Valf kapaklarını ve sıvı ve gaz kesme valflerinin servis portu kapaklarını belirtilen torklarda bir tork anahtarı ile sıkın. *1. Boru uzunluğuna göre vakumlu pompa çalışma süresi Boru uzunluğu 15 metreye kadar 15 metreden fazla Çalışma süresi 10 dakikadan az değil 15 dakikadan az değil *2. Birleşik basınç ölçerin ibresi geri kayarsa, soğutma maddesinde su içeriği veya gevşek hortum bağlantısı bulunabilir. Tüm boru bağlantılarını kontrol edin ve gerektiği şekilde somunları tekrar sıkın, sonra adım 2’den 4’e kadar tekrar edin.

AŞAĞI POMPALAMA İŞLEMİ

Çevreyi korumak için üniteyi yeniden konumlandırırken veya bertaraf ederken aşağı pompalama yaptığınızdan emin olun.

1) Sıvı kesme valfinden ve gaz kesme valfinden valf kapaklarını çıkarın.

2) Zorla soğutma işlemini gerçekleştirin.

3) Beş ile on dakika bir süre sonrasında, sıvı kesme valfini bir altıgen anahtarla kapatın.

4) İki veya üç dakika sonra gaz durdurma valfini kapatın ve zorla soğutmayı durdurun.

• Aşırı ısınmaya, elektrik çarpmasına veya yangına neden olabileceği için kılavuzlu teller, uzatma kabloları veya starburst bağlantıları kullanmayın.

• Yerel olarak satın alınmış elektrikli parçaları ürünün içinde kullanmayın. (Tahliye pompası vs. için terminal bloğundan güvü dağıtmayın.) Böyle yapmak elektrik çarpmasına veya yangına neden olabilir.

• Bir topraklama sızıntısı devre kesici kurduğunuzdan emin olun. (Yüksek harmonikleri taşıyabilecek bir tane). (Bu ünite bir invertör kullanmaktadır. Bu nedenle topraklama sızıntısı devre kesicisinin arızalanmasını önlemek için daha yüksek harmoniği kaldırma kapasitesine sahip bir toprak sızıntısı devre kesici kullanılmalıdır.)

• Bağlantı noktası açıklıkları arasındaki mesafe en az 3mm (1/8 inç) olan bir tüm kutuplu bağlantı kesme türü devre kesiciyi kullanın.
• Kablolama işlerini yaparken kablo borusunu çekmemeye dikkat edin.

• İç mekan ünitesinin güç kablosuna dokunmayın. Böyle yapmak elektrik çarpmasına veya yangına neden olabilir.

• Tüm iş tamamlanana kadar devre kesiciyi açmayın.

1) Kablonun yalıtımını soyun (20mm).

2) İç mekan ve dış mekan üniteleri arasındaki ünite içi kabloları bağlayın, böylece terminal sayıları eşleşir. Terminal

vidalarını güvenli bir şekilde sıkın. Vidaları sıkmak için düz başlı bir tornavidaa kullanılması önerilir. Vidalar terminal bloku ile paketlenir.

Kabloları terminal vidalarıyla sıkıca sabitleyin. Güç kaynağı kablosu 3-çekirdekli 2,5 mm

veya daha fazla 60245 IEC 57 H05RN Güç Kaynağı 50Hz 220-240V Devre Kesici Topraklama sızıntısı devre kesici ARXC20/25/35** 16A 20A ARXC50/60/71* Ünite arası kablo 4 - çekirdekli 1,5 mm

veya daha fazla 60245 IEC 57 H05RN Kabloları terminal vidalarıyla sıkıca sabitleyin. Topraklama Güç kaynağı terminal bloku

Servis kapağı ve kesme valfi kapağının güvenli bir şekilde uyacağı şekilde kabloları şekillendirin. Zorla soğutma işlemi İç mekan ünitesi ON/OFF düğmesini kullanarak İç mekan ünitesinin ON/OFF düğmesine en az 5 sn boyunca basılı tutun. (İşlem başlayacaktır.)

• Zorla soğutma işlemi yaklaşık 15 dakika sonra otomatik olarak duracaktır. İşlemi durdurmak için iç mekan ünitesinin ON/OFF düğmesine basın. Sıvı kesme valfini durdurduktan sonra, gaz kesme valgini 3 dakika içinde kapatın ve snra zorla soğutma işlemini durdurun.

İKAZ Aşağı pompalamak için

TEHLİKE: PATLAMA RİSKİ

Aşağı Pompalama - Soğutma maddesi sızıntısı. Sistemi aşağı pompalamak istiyorsanız ve soğutma maddesi devresinde bir sızıntı varsa:

• Ünitenin otomatik aşağı pompalama işlevini kullanmayın, çünkü bu şekilde sistemdeki tüm soğutma maddesini dış mekan ünitesine doldurabilirsiniz. Olası sonuç: Kompresöürn kendiliğinden yanması ve çalışan kompresöre hava gitmesi nedeniyle kompresörün patlaması.

• Ünitenin kompresörünün çalışmasını gerektirmeyecek şekilde ayrı bir kurtarma sistemi kullanın. NOT Aşağı pompalama sırasında, soğutma maddesi borularını sökmeden önce kompresörü durdurun. Kompresör hala çalışıyorsa ve kesme valfi aşağı pompalama sırasında açıksa hava sistemin içine emilir. Soğutma maddesi döngüsündeki anormal basınç nedeniyle kompresör bozulabilir veya sistem zarar görebilir.6-21 Türkçe R32 ÜNİTESİYLE İLGİLENİRKEN ÖZEL UYARILAR ModelR32 dolumu, 7,5m boru için Minimum zemin alanı, Xm (7,5m boruya bağlı olarak)R32 dolumu, zin verilebilir boru uzunluğu için kg*Minimum zemin alanı,

(izin verilen maksimum boru uzunluğuna bağlı olarak*) ATXC20B - ARXC20B 0,55 0,29 0,76 0,55ATXC25B - ARXC25B 0,55 0,29 0,76 0,55ATXC35B - ARXC35B 0,75 0,54 0,96 0,88ATXC50B - ARXC50B 1,00 0,95 1,38 1,82ATXC60B - ARXC60B 1,10 1,15 1,48 2,10ATXC71B - ARXC71B 1,15 1,26 1,53 2,24* 1,8 m kurulum yüksekliğini esas alan hesaplama* Maks. İzin Verilen Uzunluk şunun için:-ATXC20/25/35B-ARXC20/25/35B:20ATXC50/60/71B-ARXC50/60/71B:30

• Boru montajı işi minimumda tutulmalıdır ve boru çalışması fiziksel hasardan korunmalıdır ve havalandırılmayan alanlara kurulmamalıdır.
• Yeniden kullanılabilir mekanik konektörler ve genişletilen boru bağlantıları bakım amacıyla ulaşılabilir olmalıdır. UYARI Kurulum öncesinde, tutuşma riskininin minimuma düşürüldüğünden emin olun ve kapalı alanda çalışmaktan kaçının. Pencereleri ve kapıları açarak yeterli havalandırmanın olduğundan emin olun. ● Genişletilmiş boru bağlantıları iç mekanlarda tekrar kullanıldığında, boru genişletme parçası yeniden işlenmelidir. ● Klimayı, sürekli açık aleve maruz kalma tehlikesi olan bir yere kurmaktan kaçının (örneğin çalışan elektrikli ısıtıcılar). ● Herhangi bir soğutma maddesi devresinde çalışan veya soğutma maddesi devresine giren herhangi bir kişinin, sektörde kabul edilen bir değerlendirme şartnamesine göresoğutma maddelerini güvenli bir şekilde iş leyecek yetkinliklerini olduğunu doğrulayan, sektörde akredite bir değerlendirme otoritesinden alınmış geçerli bir sertifikasının bulunması gerekmektedir. ● Sğoutma maddesinin varlığını kontrol etmek Çalışmadan önce ve çalışma sırasında teknisyenin olası yanıcı atmosferlerin farkında olduğundan emin olmak için alan uygun bi soğutma maddesi dedektörü ile kontrol edilmelidir. Kullanılan sızıntı algılama ekipmanının yanıcı soğutma maddeleriyle kullanıma uygun olduğundan emin olun yani. Kıvılcımlanmayan, yeterli sızdırmazlığa sahip ve doğası itibariyle güvenli.

Yangın söndürücünün bulunması Soğutma maddesi ekipmanında veya herhangi bir ilişkili parçada bir sıcak iş gerçekleştirilecekse, uygun yangın söndürme ekipmanı elde bulunmalıdır. Kuru toz veya CO

yangın söndürücüyü dolum alanının hemen bitişiğinde bulundurun. ● Tutuşma kaynağı yok Sigara içme de dahil olmak üzere tüm tutuşma kaynakları, etrafa yanıcı soğutma maddesinin salınabileceği kurulum, onarım, sökme ve bertaraf etme sahasından yeterince uzakta tutulmalıdır. “Sigara İçilmez” işaretleri asılmalıdır. ● Kurulumda aşağıdaki kontroller yapılmalıdır: – ekipmandaki işaretler görülebilir ve okunabilirdir. Okunamaz durumdaki işaretler ve semboller düzeltilmelidir: – Bileşenler doğası gereği aşınmaya dirençli materyallerden yapılmamışsa veya aşınmaya karşı uygun korunmaya sahip de ğilse, soğutma maddesi borusu veya bileşenleri soğutma maddesi içeren bileşenleri aşındırabilecek herhangi bir maddeye maruz olma ihtimallerinin düşük olduğu bir yere monte edilmelidir. ● İlk güvenlik kontrolleri aşağıdakileri içermelidir: – kapasitörler deşarj edilmiştir, bu kıvılcımlanma ihtimaliini önlemek için güvenli bir şekilde yapılmalıdır – sistemi doldururken, kurtarırken veya boşaltırken akım bulunan elektrikli bileşenler ve açıkta bulunan kablolar olmamalıdır;6-22 ● Yapısı gereği güvenli bileşenlerin onarılması İzin verilen voltajı ve kullanımdaki ekipman için izin verilen akımı aşmayacağından emin olmaksızın devreye herhangi bir kalıcı indüktif veya kapasitans yükü uygulamayın. Bileşenleri yalnızca üretici tarafından belirlenen parçalarla değiştirin. ● Sızıntı tespit yöntemleri Dedektörün olası bir tutuşturma kaynağı (örneğin bir halojenür el feneri) olmadığından ve kullanılan soğutma maddesi için uygun olduğundan emin olun . Sızıntı tespit ekipmanı soğutma maddesinin LFL yüzdesinde ayarlanabilir (R32 için LFL %13’tür) ve kullanılan soğutma maddesine göre kalibre edilmelidir ve uygun gaz yüzdesi (%25 maksimum) onaylanabilir. Sız ıntı tespit sıvıları çoğu soğutma maddesiyle kullanıma uygundur ancak klorin içeren deterjanların kullanılmasından kaçınılmalıdır, çünkü klorin soğutma maddesiyle reaksiyona girebilir ve bakır boruları aşındırabilir. Sızıntıdan şüpheleniliyorsa, tüm çıplak alevler çıkartılmalı/söndürülmelidir. Soğutma maddesinin lehimleme gerektiren bir sızıntı yaptığı belirlenirse, tüm soğutma maddesi sistemden çıkartılmalıdır veya sistemin sızıntıdan uzak bir bölümünde yalıtılmalıdır ( kapatma valfleri aracılığıyla). Oksijensiz nitrojen (OFN) daha sonra hem lehimleme işleminden önce hem de sırasında sistemden boşaltılmalıdır. ● Çıkarma ve havasını alma Soğutma maddesi devresine onarım için girdiğinizde (veya başka herhangi bir amaçla) konvansiyonel prosedür kullanılmalıdır. Ancak, en iyi uygulamanın takip edilmesi önemlidir, çünkü yanabilirlik göz önünde bulundurulmalıdır. Aşağıdaki prosedür uygulanmalıdır: ● soğutma maddesini çıkartın; ● eylemsiz gazla devreyi boşaltın; ● tahliye edin; ● eylemsiz gazla tekrar boşaltın; ● kesme veya lehimleme ile devreyi açın. Soğutma madde dolumu doğru geri kazanım silindirlerine geri kazandır ılmalıdır. Ünitenin güvenliğini sağlamak için sistem OFN ile “yıkanmalıdır”. Bu işlem birkaç kez tekrar edilmelidir. Basınçlı hava veya oksijen bu görev için kullanılmamalıdır. Yıkama işlemi OFN’li sisteme vakumla girilerek ve çalışma basıncı elde edilene kadar doldurmaya devam edilerek, sonra atmosfere hava vererek ve en son da bir vakuma çekerek elde edilir. Bu işlem sistem içinde hiçbir soğutma maddesi kalmayana kadar tekrar edilmelidir. Son OFN dolumu kullanıldığında, işin gerçekleşebilmesi için sistem atmosfer basıncına düşürülecektir. Borularda lehim işlemi gerçekleşecekse bu işlem hayati öneme sahiptir. Vakum pompasının çıkışının herhangi bir tutuşturma kaynağına yakın olmadığından ve mevcut havalandırma olduğundan emin olun. ● Etiketleme Bu ünite “kullanımdan alındı ve soğutma maddesi boşaltıldı” olarak etiketlenecektir. Bu etikete tarih ve imza atılmalıdır. Ekipmanın üzerinde ekipmanın yanıcı soğutma maddesi içerdiğini belirtlen etiketler olduğundan emin olun. ● Dolum prosedürleri Geleneksel dolum prosedürlerine ek olarak aşağıdaki gereklilikler de yerine getirilmelidir. – Dolum ekipmanını kullanırken farklı soğutma maddelerinden kontaminasyonun gerçekleşmediğinden emin olun. İçlerinde bulunan soğutma maddesi miktarını en aza indirmek için hortumlar ve hatlar mümkün olduğunca kısa olmalıdır. – Silindirler yukarı doğru bakacak şekilde tutulmalıdır. –Soğutma maddesi sisteminin sistemi soğutma maddesiyle doldurmadan önce topraklandı ğından emin olun. – Dolum tamamlandığında sistemi etiketleyin (zaten etiketlenmemişse). –Soğutma maddesi sistemini aşırı doldurmak için ekstra özen gösterilmelidir. Sistemi yeniden doldurmadan önce OFN ile basıncı test edilmelidir. Dolum tamamlandıktan sonra ancak hizmete almadan önce sistem test edilir. Sahadan ayrılmadan önce takip eden bir sızıntı testi de yapılmalıdır.6-23 Türkçe Servis dışına almak Bu prosedürü gerçekleştirmeden önce teknisyenin ekipmanı ve ayrıntılarını tamamen bilmesi önemlidir. Tüm soğutma maddelerinin güvenli bir şekilde geri kazanılması önerilen iyi uygulamadır. İşlem gerçekleştirilmeden önce geri kazanılan soğutma maddesinin yeniden kullanımından önce analiz gerekmesi ihtimaline karşı bir yağ ve soğutma maddesi örneği alınmalıdır. İşleme başlamadan önce elektriğin kullanılabilir olduğundan emin olmak önemlidir. a) Ekipmanı ve çalışmasını öğrenin. b) Sistemi elektriksel olarak izole edin. c) Prosedürü denemeden önce aşağıdakilerden emin olun:

• soğutma maddesi silindirlerini tutmak için gerekmesi halinde mekanik tutma ekipmanı vardır;

• tüm personel koruyucu ekipmanı mevcuttur ve doğru kullanılmaktadır;

• geri dönüştürme işlevi sürekli olarak yetkin bir kişi tarafından izlenmektedir;

• geri dönüştürme ekipmanı ve silindirler uygun standartlara uymaktadır. d) Mümkünse soğutma maddesi sistemini aşağı doğru pompalayın. e) Vakum mümkün değilse bir manifold yapın, böylece soğutma maddesi sistemin çeşitli bölümlerinden çıkartılabilir. f) Geri kazanma gerçekleşmeden önce silindirin tartıldığından emin olun. g) Geri kazanma makinesini çalıştırın ve üreticinin talimatlarına uygun olarak çalıştırın. h) Silindirleri aşırı doldurmayın. (Sıvı dolum hacminin en fazla %80’i)

i) Silindirin maksimum çalışma basıncını geçici olarak bile olsa aşmayın.

j) Silindirler doğru bir şekilde doldurulduğunda ve işlem tamamlandığında silindirlerin ve ekipmanın geçici olarak siteden kaldırıldığından ve ekipman üzerindeki tüm yalıtım valflerinin kapatıldığından emin olun. k) Geri kazanılan soğutma maddesi temizlenene ve kontrol edilene kadar başka bir soğutma maddesi sistemine doldurulamaz. Geri kazanma Soğutma maddesini bir sistemden çıkartırken, gerek bakım gerekse servis dışına almak için olsun, tüm soğutma maddelerinin güvenli bir şekilde çıkartılması önerilen bir iyi uygulamadır. Soğutma maddesini silindirlere transfer ederken yalnızca uygun soğutma maddesi geri kazanma silindirlerinin kullanıldığından emin olun. Sistemde dolu olan miktarın tamamını alacak sayıda silindir olduğundan emin olun. Kullanılacak tüm silindirler geri kazanılan soğutma maddesi için ayrı lmıştır ve etiketlenmiştir (yani soğutma maddesinin geri kazanılmasına özel silindirler). Silindirler, çalışır durumdaki basınç bırakma valfi ve ilişkili kapatma valfleri ile eksiksiz olmalıdır. Boş geri kazanım silindirlerin havası alınır ve mümkünse geri kazanımdan önce soğutulur. Geri kazanma ekipmanı iyi durumda olmalıdır, ekipmanla ilgili bir dizi talimat elde bulunmalıdır ve ekipman yanıcı soğutma maddelerinin geri kazanılmasına uygun olmalıdır. Buna ek olarak bir dizi kalibre edilmiş ağırlık tartıları da bulunmalıdır ve çalışır durumda olmalıdır. Sız ıntı olmayan bağlantı kesme kaplinleriyle birlikte hortumlar eksiksiz ve iyi durumda olmalıdır. Geri kazanım makinesini kullanmadan önce düzgün çalışır durumda olduğunu, bakımının doğru yapıldığını ve tüm ilişkili elektrikli bileşenlerin bir soğutma maddesi salınması halinde tutuşmayı önlemek üzere yalıtıldığını kontrol edin Şüpheye düşerseniz üreticiye danışın.. Geri kazanılan soğutma maddesi soğutma maddesi tedarikçisine doğru geri kazanım silindirinde ve ilgili Atık Transfer Notu düzenlenmiş şekilde iade edilmelidir. Geri kazanma ünitelerindeki özellikle de silindirlerdeki soğutma maddelerini karıştırmayın Kompresörler veya kompresör yağlarının çıkartılması gerekiyorsa yanıcı soğutma maddesinin yağın içinde kalmadığından emin olmak için kabul edilebilir bir seviyeye kadar tahliye edildiklerinden emin olun. Tahliye işlemi kompresörü tedarikçilere iade etmeden önce gerçekleştirilmelidir. Bu işlemi hızlandırmak için yalnızca kompresör gövdesine elektrikle ısıtma uygulanmalıdır. Bir sistemden yağ çekildiğinde güvenli bir şekilde dışarıya taşınmalıdır.6-24 DEVREYE ALMA

1. DEVREYE ALMADAN ÖNCE KONTROL LİSTESİ

Aşağıdaki kontroller Tamam değilse sistemi çalıştırmayın: İç mekan ünitesi düzgün monte edilmiştir. Dış mekan ünitesi düzgün monte edilmiştir. Sistem düzgün bir şekilde topraklanmıştır ve topraklama terminalleri sıkılmıştır. Sigortalar veya yerel olarak kurulmuş koruma cihazları bu belgeye uygun olarak monte edilmiştir ve devre dışı BIRAKILMAMIŞTIR. Güç kaynağı voltajı ünitenin tanımlama etiketindeki voltajla eşleşmektedir. Şalter kutusunda HİÇBİR gevşek bağlantı veya hasar görmüş elektrikli bileşenler bulunmamaktadır. İç mekan ve dış mekan ünitelerinin içinde HİÇBİR hasarlı bileşen veya sıkışmış boru bulunmamaktadır. HİÇBİR soğutma maddesi sızıntısı yoktur. Soğutma maddesi boruları (gaz ve sıvı) termal olarak yalıtılmıştır. Doğru boyutta boru monte edilmiştir ve borular düzgün bir şekilde yalıtılmıştır. Dış mekan ünitesindeki kesme valfleri (gaz ve sıvı) tamamen açıktır. Ardından gelen saha kablolama bu belgeye ve dış mekan ünitesi ile iç mekan ünitesi arasındaki geçerli mevzuata uygun bir şekilde gerçekleştirilmiştir. Tahliye Tahliyenin sorunsuz aktığından emin olun. Olası sonuç Yoğunlaşan su damlayabilir İç mekan ünitesi kullanıcı arayüzünün sinyallerini alır. Belirtilen kablolar ara bağlantı kabloları için kullanılır.

2. DEVREYE ALMADAN SIRASINDA KONTROL LİSTESİ

Bir hava boşaltma gerçekleştirmek. Bir test çalışması gerçekleştirmek.6-25 Türkçe

Kızılötesi Sinyal Alıcısı Kızılötesi bir uzaktan kumanda çalıştırma sinyali iletildiğinde, iç mekan ünitesindeki sinyal alıcısı sinyal gönderiminin kabulünü onaylamak için aşağıdaki gibi yanıt verecektir. AÇIKTAN KAPALIYA 1 Uzun Bip

Aşağı Pompalama/ Soğuk zorlama 2 Kısa Bip Diğerleri 1 Kısa Bip Isı Pompası Ünitesi Tablo klima ünitesinin LED gösterge ışıklarının normal çalışma ve arıza koşullarındaki halini göstermektedir. LED gösterge ışıkları klima ünitesinin yanında yer alır. Isı pompası ünitelerinde, otomatik olarak “soğuk” veya “sıcak” moduna geçerek kullanıcı tarafından belirlenen sıcaklığa göre makul oda sıcaklığını sağlayacak olan bir “otomatik” mod sensörü vardır.

Isı Pompası Ünitesi için LED Gösterge Işıkları

MODE DISPLAY IR RECEIVER TIMER LED Göstergesi Işıkları: Isı Pompası Ünitesi için Normal Çalışma Arıza Koşulları Çalışma

Açık mavi Soğuk modu

Açık mavi Soğutma işleminde otomatik mod

Kırmızı Isıtma işleminde otomatik mod

Açık mavi Kuru modu açık

Kısık Açık mavi Uyku modu açık

Zamanlayıcı açık Kırmızı Buz çözme işlemi Açık mavi Ünite hatası

AÇIK Yanıp sönüyor6-26

BERTARAF ETME NOT Sistemi kendi başınıza sökmeye ÇALIŞMAYIN: sistemin sökülmesi, soğutma maddesinin, yağın ve diğer parçaların tasfiyesi mevzuata uygun OLMALIDIR. Üniteler özel bir tasfiye tesisinde yeniden kullanım, geri dönüşüm ve geri kazanma için İŞLENMELİDİR. Not Sadece Türkiye için geçerlidir: Ürünlerin kullanım ömrü on (10) yıldır NOT Bakım yetkili kurulum yapan taraf veya servis acentesi tarafından yapılmalıdır. Yılda en az bir kez bakım yapılmasını öneriyoruz. Ancak, geçerli mevzuat daha kısa bakım aralıkları gerektirebilir. NOT Avrupa’da, sistemdeki toplam soğutma maddesi dolumunun sera gazı emisyonları (ton CO2-dengi olarak ifade edilir) bakım aralıklarını tespit etmek için kullanılır. Geçerli mevzuatı uygulayın. Sera gazı emisyonlarını hesaplama formülü: Soğutma maddesinin GWP değeri × Toplam soğutma maddesi dolumu [ kg olarak] / 1000

1. Genel bakış: Bakim ve servis

Bu bölüm aşağıdakilerle ilgili bilgi içerir: ● Dış mekan ünitesinin yıllık bakımı

2. Bakım güvenlik önlemleri

NOT: Elektrostatik deşarj riski Herhangi bir bakım veya servis işini yapmadan önce statik elektriği ortadan kaldırmak ve PCB’yi korumak için ünitenin metal bir parçasına dokunun. UYARI ■ Herhangi bir bakım veya onarım işlemini gerçekleştirmeden önce HER ZAMAN besleme panelindeki devre kesiciyi kapatın, sigortaları çıkarın veta ünitenin koruma cihazlarını açın. ■ Güç kaynağı kapatıldıktan sonraki 10 dakika boyunca yüksek voltaj riski nedeniyle akım olan parçalara DOKUNMAYIN. ■ Lütfen elektrik bileşeni kutusunun bazı bölümlerinin sıcak olduğunu dikkate alın. ■İletken bir bölüme dokunmadığınızdan emin olun. ■ Üniteyi suyla yıkamayın. Bu, elektrik çarpmasına veya yangına neden olabilir.

3. Dış mekan ünitesinin yıllık bakımı için

kontrol listesi Aşağıdakileri yılda en az bir kere kontrol edin ● Dış mekan ünitesi ısı eşanjörü. Dış mekan ünitesinin ısı eşanjörü toz kir, yapraklar vs. nedeniyle kapanabilir. Isı eşanjörünü yılda bir kez temizlemeniz önerilir. Engellenmiş bir ısı eşanjörü çok düşük basınca veya çok yüksek basınca neden olarak daha kötü performansa yol açabilir.6-28 ÖZET7-1 Руководство по монтажу Серия R32 с раздельной установкой

ürünün, talimatlarÕmÕza göre kullanÕlmasÕ koúuluyla aúa÷Õdaki standartlar ve norm belirten belgelerle uyumludur:

Deۜiútirilmiú halleriyle Yönetmelikler.

1RW $! ’da belirtildi÷i gibi ve &! 6HUWLILNDVÕQD göre

tarafÕndan olumlu olarak de÷erlendirildi÷i gibi.

tamamen kendi sorumluluۜunda olmak üzere bu bildirinin ilgili olduۜu klima modellerinin aúaۜÕdaki gibi olduۜunu beyan eder: EN60335-2-40, :0<$9 Low Voltage 2014/35/EU Electromagnetic Compatibility 2014/30/EU

ürünün, talimatlarÕmÕza göre kullanÕlmasÕ koúuluyla aúa÷Õdaki standartlar ve norm belirten belgelerle uyumludur:

Deۜiútirilmiú halleriyle Yönetmelikler.

1RW $! ’da belirtildi÷i gibi ve &! 6HUWLILNDVÕQD göre

tarafÕndan olumlu olarak de÷erlendirildi÷i gibi.

tamamen kendi sorumluluۜunda olmak üzere bu bildirinin ilgili olduۜu klima modellerinin aúaۜÕdaki gibi olduۜunu beyan eder: EN60335-2-40, 6/<)9 Low Voltage 2014/35/EU Electromagnetic Compatibility 2014/30/EU

• Bu kılavuzun yorumlanmasında herhangi bir anlaşmazlık olursa veya herhangi bir dildeki çevirisinde bir anlaşmazlık olursa, kılavuzun İngilizce versiyonu geçerli olacaktır.

• Üretici teknik özelliklerden veya tasarımdan herhangi birini istediği zaman önceden bildirmeden değiştirme hakkını saklı tutar.
