A. Kullanma KılavuzuA. Kullanma Kılavuzu

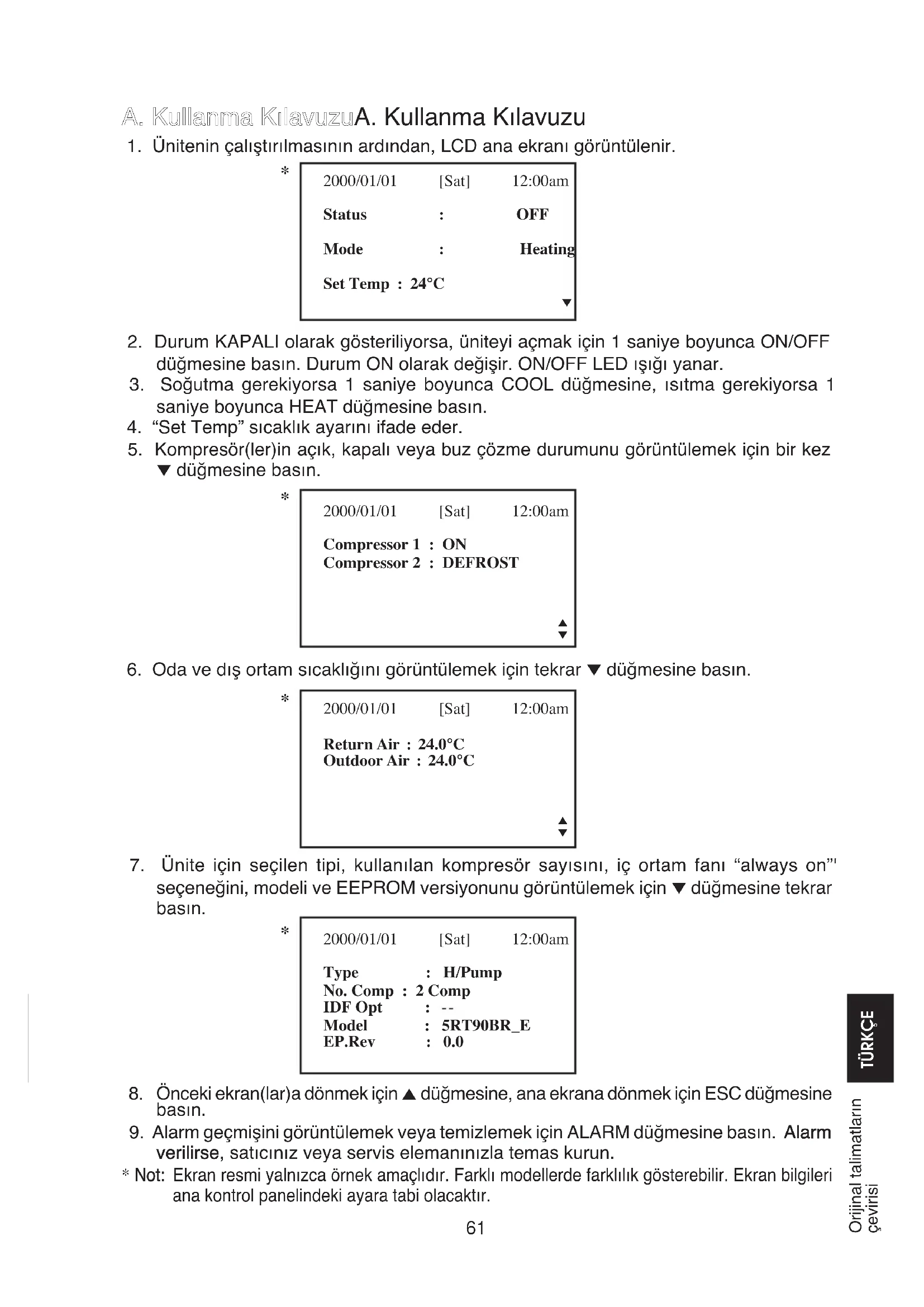

1. Ünitenin çalıfltırılmasının ardından, LCD ana ekranı görüntülenir.

2000/01/01 [Sat] 12:00am Status : OFF Mode : Heating Set Temp : 24°C

2. Durum KAPALI olarak gösteriliyorsa, üniteyi açmak için 1 saniye boyunca ON/OFF

dü¤mesine basın. Durum ON olarak de¤iflir. ON/OFF LED ıflı¤ı yanar.

3. So¤utma gerekiyorsa 1 saniye boyunca COOL dü¤mesine, ısıtma gerekiyorsa 1

saniye boyunca HEAT dü¤mesine basın.

4. “Set Temp” sıcaklık ayarını ifade eder.

5. Kompresör(ler)in açık, kapalı veya buz çözme durumunu görüntülemek için bir kez

∞ dü¤mesine basın. 2000/01/01 [Sat] 12:00am Compressor 1 : ON Compressor 2 : DEFROST

6. Oda ve dıfl ortam sıcaklı¤ını görüntülemek için tekrar ∞ dü¤mesine basın.

2000/01/01 [Sat] 12:00am Return Air : 24.0°C Outdoor Air : 24.0°C

7. Ünite için seçilen tipi, kullanılan kompresör sayısını, iç ortam fanı “always on”'

seçene¤ini, modeli ve EEPROM versiyonunu görüntülemek için ∞ dü¤mesine tekrar basın. 2000/01/01 [Sat] 12:00am Type : H/Pump No. Comp : 2 Comp IDF Opt : Model : 5RT90BR_E EP.Rev : 0.0

8. Önceki ekran(lar)a dönmek için 5 dü¤mesine, ana ekrana dönmek için ESC dü¤mesine

9. Alarm geçmiflini görüntülemek veya temizlemek için ALARM dü¤mesine basın.

Alarm Alarm verilirseverilirse, satıcınız veya servis elemanınızla temas kurun.

• Not: Not: Ekran resmi yalnızca örnek amaçlıdır. Farklı modellerde farklılık gösterebilir. Ekran bilgileri ana kontrol panelindeki ayara tabi olacaktır.

1. Fabrika ayarları parametresinde de¤ifliklikler yapılabilir. Bu ifllem Ana Menüden

yapılabilir. Ana Menüye gitmek için ENTER dü¤mesine basın.

2. Ana Menü'de ‹fllem Menüsü, Ayarlar Menüsü, Zamanlayıcı Menüsü, Alarm Menüsü,

Uyarı Menüsü ve Ekran Menüsü bulunur. Ana Menü nasıl kullanılır?Ana Menü nasıl kullanılır? Adım 1Adım 1 Ana Menü altındaki alt Menüyü görüntülemek için ENTER dü¤mesine basın. Adım 2 Adım 2 Gitmek istedi¤iniz alt Menü için 5 veya ∞ dü¤mesine basın. Alt Menüyü seçmek için ENTER dü¤mesine basın. Adım 3Adım 3 Gitmek istedi¤iniz parametre için 5 veya ∞ dü¤mesine basın. Bu parametreyi seçmek için ENTER dü¤mesine basın. Adım 4Adım 4 5 veya ∞ dü¤mesine basarak parametreyi de¤ifltirin. Tamamlandı¤ında ENTER dü¤mesine basın. Önceki ekrana geri dönmek için, ilk gösterge ekranını görene kadar ESC dü¤mesine basın. ‹fllem Menüsü‹fllem Menüsü Bu menü, ünitenin durumunu ayarlamamıza (açık veya kapalı), ünitenin çalıflma modunu belirlememize, sıcaklık ayarını de¤ifltirmemize, ve ünitenin buzunu manüel olarak çözmemize (sadece ısıtma modunda geçerlidir) imkan verir. Ayarlar MenüsüAyarlar Menüsü Bu menü sayesinde, ünitenin çalıflmasıyla ilgili parametreleri ayarlayabilir (parola girmeyi gerektirir), kullanıcı ayarı yapabilir, parolayı de¤ifltirebilir, panel seçene¤ini belirleyebilir ve panel kilidini kaldırabiliriz. Panel seçene¤i, LCD arkaplan ıflı¤ını ve kontrastı ayarlamaya, alarm zilini ayarlamaya, ekran koruyucusunu etkinlefltirip devre dıflı bırakmaya, bir ekran koruyucu zaman aflımı belirlemeye ve sıcaklık göstergesini °C veya °F cinsinden ayarlamaya imkan verir. Not :Not : Ayarlar menüsündeki Ayar Parametresi, üzerinde herhangi bir de¤ifliklik yapılması veya görüntülenebilmesi için parola gerektirir. D‹KKAT:D‹KKAT: Tüm parola giriflleri, yerel satıcı/servis elemanı tarafından yapılmalıdır. Üniteye zarar verebilece¤i veya çalıflmasını engelleyebilece¤i için, ayar parametresinin de¤eri kullanıcı tarafından de¤ifltirilemez. Zamanlayıcı MenüsüZamanlayıcı Menüsü Bu menü sayesinde saat ve tarih ayarlanabilir, ünitenin bafllatılması ve durdurulması için 7 günlük bir program belirlenebilir ve belirlenen program etkinlefltirilebilir veya devre dıflı bırakılabilir. Alarm MenüsüAlarm Menüsü Bu menü sayesinde hem alarm geçmifli görüntülenebilir hem de kayıt temizlenebilir. Panel 20 adede kadar hata/alarm kaydı tutabilir. Uyarı MenüsüUyarı Menüsü Bu menü sayesinde hem uyarı geçmifli görüntülenebilir hem de kayıt temizlenebilir. Panel 20 adede kadar uyarı kaydı tutabilir. Ekran MenüsüEkran Menüsü Bu menü sayesinde iç ortam ısı eflanjörü sensör(ler)i sıcaklı¤ı, dıfl ortam ısı eflanjörü sensör(ler)i sıcaklı¤ı, boflaltma sensör(ler)i sıcaklı¤ı, solenoid vana(lar)ı çalıflma durumu, kompresör(ler)in çalıflma süresi kaydı, EXV açılıfl adımı, ekonomizör çalıflma durumu (yalnızca ekonomizörlü üniteler için geçerlidir), Filtre kontrol zamanı, kontrol tipi ve yazılım versiyonu görüntülenebilir. Altmenülerden bazıları için parola girifli gerekebilir. 11-OM-5RTBR-0709(1)DENV-TR.indd 6211-OM-5RTBR-0709(1)DENV-TR.indd 62 2/6/15 11:17:10 AM2/6/15 11:17:10 AM63

Ana MenüAna Menü Bu menüye gitmek için ENTER dü¤mesine basın.

dü¤mesine, alt menüye girmek için ENTER dü¤mesine, ana gösterge ekranından çıkmak içinse ESC dü¤mesine basın. ‹fllem Menüsü‹fllem Menüsü [Operation Menu] içerisindeki [Main Menu] nü seçin ve bu menüye girmek için ENTER dü¤mesine basın. OPERATION MENU Status : OFF Mode : Heating Set Temp : 24°C Manual Defrost Burada bazı temel ayarlar yapılabilir. ‹stenilen ayarı seçmek için

dü¤mesine basın. Ardından, ayar moduna girmek için ENTER dü¤mesine basın. Ayarı de¤ifltirmek için

dü¤mesine basın. Ayarı onaylamak için ENTER dü¤mesine tekrar basın. [Main Menu] ye dönmek için ESC dü¤mesine basın. Ayarlar MenüsüAyarlar Menüsü [Main Menu] içerisindeki [Settings Menu] nü seçin ve bu menüye girmek için ENTER dü¤mesine basın.

Set Parameter Change Password 1 User Setting Change Password 2 Change Password 1 Panel Option Change Password 2 Unlock Panel Panel Option Burada bazı geliflmifl ayarlar bulunabilir. ‹stenilen ayarı seçmek için 5 veya ∞ dü¤mesine basın. Ardından, ayar moduna girmek için ENTER dü¤mesine basın. Ayarı de¤ifltirmek için 5 veya ∞ dü¤mesine basın. Ayarı onaylamak için ENTER dü¤mesine tekrar basın. [Main Menu] ye dönmek için ESC dü¤mesine basın. Panel Seçene¤i [Settings Menu] içerisindeki [Panel Option] ni seçin ve bu menüye girmek için ENTER dü¤mesine basın. Backlight ON : Normal Alarm Buzzer : ON Contrast : 50% Brightness : Medium Temp Unit : °C Idle Pg Timeout : 10 m ‹stenilen ayarı seçmek için 5 veya ∞ dü¤mesine, ayara girmek için ENTER dü¤mesine basın. ‹stenilen seçene¤i seçmek için 5 veya ∞ dü¤mesine, seçene¤e girmek için ENTER dü¤mesine basın. [Settings Menu] ne dönmek için ESC dü¤mesine basın.

• Not: Not: Ekran resmi yalnızca örnek amaçlıdır. Farklı modellerde farklılık gösterebilir. Ekran bilgileri ana kontrol panelindeki ayara tabi olacaktır.

11-OM-5RTBR-0709(1)DENV-TR.indd 6311-OM-5RTBR-0709(1)DENV-TR.indd 63 2/6/15 11:17:10 AM2/6/15 11:17:10 AM64 Zamanlayıcı MenüsüZamanlayıcı Menüsü [Main Menu] içerisindeki [Timer Menu] nü seçin ve bu menüye girmek için ENTER dü¤mesine basın. TIMER MENU Clock Setting Date Setting Timer Schedule Timer : Enable Tüm zamanlayıcı/program ayarları bu menüde yer alır. ‹stenilen ayarı seçmek için 5 veya ∞ dü¤mesine basın. Ardından, ayar moduna girmek için ENTER dü¤mesine basın. Ayarı de¤ifltirmek için 5 veya ∞ dü¤mesine basın. Ayarı onaylamak için ENTER dü¤mesine tekrar basın. [Main Menu] ye dönmek için ESC dü¤mesine basın. Saat AyarıSaat Ayarı [Clock Setting] içerisindeki [Timer Menu] seçin ve bu menüye girmek için ENTER dü¤mesine basın. Set Time: hh mm 12 : 00 ‹stenilen seçene¤i seçmek için 5 veya ∞ dü¤mesine basın. Ardından, ayar moduna girmek için ENTER dü¤mesine basın. Ayarı de¤ifltirmek için 5 veya ∞ dü¤mesine basın. Ayarı onaylamak için ENTER dü¤mesine tekrar basın. ESC dü¤mesine basarak [Timer Menu] ne dönün. Tarih AyarıTarih Ayarı [Date Setting] içerisindeki [Timer Menu] nı seçin ve bu menüye girmek için ENTER dü¤mesine basın. Set Date: yyyy mm dd 2000 / 01 /01 Day : [Sat] ‹stenilen seçene¤i seçmek için

dü¤mesine, seçene¤e girmek için ENTER dü¤mesine basın. [Timer Menu] ne dönmek için ESC dü¤mesine basın. Zamanlayıcı ProgramıZamanlayıcı Programı [Timer Schedule] içerisindeki [Timer Menu] nı seçin ve bu menüye girmek için ENTER dü¤mesine basın. TIMER SETTINGS TIMER 1 ON OFF Timer 1 Sun 0800 1800 Timer 2 Mon 0800 1800 Timer 3 Tue 0800 1800 Wed 0800 1800 Bu, 7 günlük programlanabilir zamanlayıcı programı menüsüdür. Bir günde 3 ON/OFF olayı bulunur. Her güne ait (Pazar - Cumartesi) ON/OFF zamanlayıcısı kullanıcı tarafından seçilebilir. Bu programın iflleyebilmesi için, kullanıcının [Timer] içerisindeki [Timer Menu] yı etkinlefltirmesi gerekir. [Timer Menu] ne dönmek için ESC dü¤mesine basın.

• Not: Not: Ekran resmi yalnızca örnek amaçlıdır. Farklı modellerde farklılık gösterebilir. Ekran bilgileri ana kontrol panelindeki ayara tabi olacaktır.

Alarm Menüsü/Uyarı MenüsüAlarm Menüsü/Uyarı Menüsü [Main Menu] içerisindeki [Alarm Menu]/[Warning Menu] nü seçin ve bu menüye girmek için ENTER dü¤mesine basın.

ALARM MENU WARNING MENU

Show Alarms Show Warnings Erase All Alarms Erase All Warnings Önceden meydana gelmifl tüm hatalara/alarmlara/uyarılara iliflkin kayıtlar burada tutulur. Kullanıcı bu kayıtları görüntüleyebilir veya temizleyebilir. Panel 20 adede kadar hata/alarm kaydı tutabilir. [Main Menu] ye dönmek için ESC dü¤mesine basın. Alarmları Göster/Uyarıları Göster [Main Menu] içerisindeki [Show Alarms]/[Show Warnings] menüsünü seçin ve bu menüye girmek için ENTER dü¤mesine basın. Alarm 1 WARNING 1 Indoor HEX 1 Indoor HEX 1 abnormal temp deice 2000/01/01 12:00am 2000/01/01 12:00am Kayıt flunları gösterir: - Alarm/Uyarı açıklaması - Alarm/Uyarı gerçekleflme tarihi - Alarm/Uyarı gerçekleflme saati Bunların yanında, kullanıcı bu menüdeki alarm/uyarı kayıt(lar)ını silebilir (parola gerekir). [Alarm Menu]/[Warning Menu] ne dönmek için ESC dü¤mesine basın. Ekran MenüsüEkran Menüsü [Main Menü] içerisindeki [Display Menu] nü seçin ve bu menüye girmek için ENTER dü¤mesine basın.

DISPLAY MENU DISPLAY MENU

Indoor HEX Sensor EXV Opening Outdoor HEX Sensor Economizer Discharge Sensor Filter Check Solenoid Valve Control Type Comp Run Time Software Version Bu menüde, iç ortam ısı eflanjörü sensör(ler)i sıcaklı¤ı, dıfl ortam ısı eflanjörü sensör(ler)i sıcaklı¤ı, boflaltma sensör(ler)i sıcaklı¤ı, solenoid vana(lar)ı çalıflma durumu, kompresör(ler)in çalıflma süresi kaydı, EXV açıklık adımı, ekonomizör çalıflma durumu (yalnızca ünite ekonomizörü için geçerlidir), fi ltre kontrol zamanı, kontrol tipi ve yazılım versiyonu gösterilir. Altmenülerden bazıları için parola girifli gerekebilir. Bunların yanında, kullanıcı kompresörün çalıflma zamanı kaydını temizleyebilir (parola gerekir). [Main Menu] ye dönmek için ESC dü¤mesine basın.

• Not: Not: Ekran resmi yalnızca örnek amaçlıdır. Farklı modellerde farklılık gösterebilir. Ekran bilgileri ana kontrol panelindeki ayara tabi olacaktır.

1. LCD ile birlikte bir adet 3V DC pil verilir. LCD'nin zamanlayıcının ayarlanmasıyla

birlikte gerçek zamanı göstermesini sa¤lar.

2. LCD, CN8 ba¤lantısıyla ana karta kablolanmıfltır.
