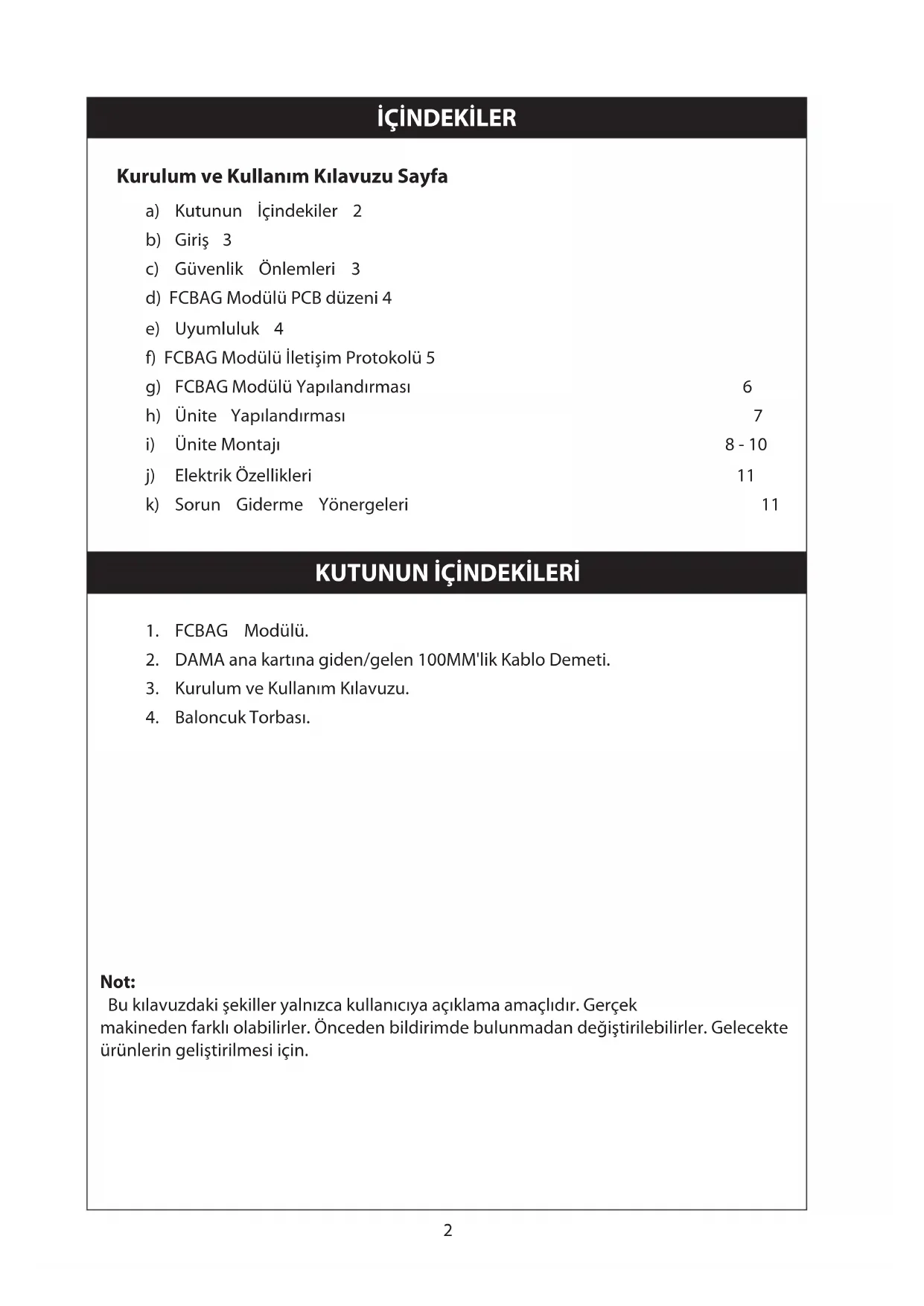

i) Ünite Montajı 8 - 10

j) Elektrik Özellikleri 11 k) Sorun Giderme Yönergeleri 11

KUTUNUN İÇİNDEKİLERİ

3. Kurulum ve Kullanım Kılavuzu.

GİRİŞ Bu el kitabında, FCBAG modülü için güvenli ve iyi çalışma standardı sağlamak için gerekli kurulum prosedürleri verilmektedir. Yerel gereksinimlere uyum sağlamak için özel ayarlama gerekli olabilir. Geçidinizi kullanmadan önce, lütfen bu talimat el kitabını dikkatli bir şekilde okuyun ve ileride başvurmak üzere saklayın. Bu uygulama, uzman veya eğitimli kişiler tarafından alışveriş merkezleri, aydınlatma endüstrisi ve ofislerde veya meslekten olmayan kişiler tarafından ticari amaçlı olarak kullanılacak şekilde tasarlanmıştır. Bu cihaz, güvenliklerinden sorumlu bir kimse tarafından cihazın kullanımıyla ilgili nezaret veya talimat sağlanmadıkça çocuklar dahil düşük fiziksel, duyusal veya zihni yeteneklere sahip veya deneyimden ve bilgiden yoksun kişilerin kullanımına yönelik değildir. Cihazla oynamadıklarının garantiye alınması için çocuklar gözetim altında bulundurulmalıdır.

1. Kurulum ve bakım işlemleri, yerel kuralları ve yönetmelikleri bilen, bu tür cihazlar konusunda

tecrübesi olan kalifiye kişiler tarafından yapılmalıdır.

2. Üniteyi kurmadan veya üniteye bakım yapmadan önce ünitenin KAPALI duruma getirildiğinden

3. Elektrik çarpma riski yaralanma ya da ölüme neden olabilir. Bakım yapmadan önce kalan bütün

elektrik kaynaklarının bağlantısını kesin.

4. Güç AÇIK durumdayken güç kablosunu ÇEKMEYİN. Bu, yangın tehlikesiyle sonuçlanabilen ciddi

elektik çarpmalarına neden olabilir. DİKKAT Lütfen kurulum yaparken aşağıdaki önemli noktalara dikkat edin.

1. Üniteyi yanıcı gaz sızıntısı olabilecek yerlere kurmayın.

2. Kablo bağlantıları için yalnızca önerilen kabloları kullanın. Bağlantılar sağlam olmalı ancak

terminaller gerilmemelidir. Yanlış bağlantı veya sabitleme, yangına veya elektrik çarpmasına neden olabilir.

3. Islak elle tutmayın / üniteyi suda yıkamayın.

Elektrik çarpması meydana gelebilir.

4. Geçidin çok yakınında ısıtma aygıtları çalıştırmayın veya mineral yağ, yağ buharı ya da istimi

bulunan odalarda kullanmayın, aşırı ısı veya kimyasal reaksiyon plastik kartın erimesine veya deforme olmasına neden olabilir.

5. Gelen güç kaynağında ekli veya kıvrılmış kablolar kullanmayın.

6. Ekipman potansiyel olarak patlayıcı olan bir ortamda kullanılmak üzere tasarlanmamıştır.

1 TB_RS485 : Diğer FCBAG Modülüne ve Modbus Master'a bağlantı için konektör. 2 CN_MODBUS_MODULAR_1 : CN_MODBUS_MODULAR (BMSW) konektörü 3 TX_LED : Veri iletişimi devam ediyor göstergesi. 4 DIP_RS485 : Ünite yapılandırması ayarları. 5 RX_LED : Veri alımı devam ediyor göstergesi. *Boyutlar mm cinsindendir UYUMLULUK Ana Kart Kumandası Sadece DAIKIN Manufacturing tarafından üretilen FCU tipi klima üniteleri ile birlikte kullanılabilir. Beceri modeli listesi için lütfen FCBAG Modülü Protokol belgelerine bakın.

Desteklenen fonksiyon kodu aşağıdadır: İşlev Kodu Açıklama Notlar 0x03 Tutma kaydını oku - 0x04 Giriş Kaydını oku - 0x06 Tekli Kaydı Önceden Ayarla PCB’nin düzgün çalışmaması durumunda, FCBAG modülü yazılımının protokol ayarında 0x06 işlev kodu yerine 0x10 işlev kodunu göndermeye zorlamadığından emin olun. 0x10 Çoklu Kaydı Önceden Ayarla İşlev kodu 0x10 tek bir komutta 1'den fazla adresi kontrol etmelidir. Giriş Kaydını Oku (0x04) Adres Okuma/Yazma (R/W) Tanım 30001 R FCBAG Modülü Durumu 30002 R İç Mekan Ünitesi Bağlantı Durumu 31002 R İç Mekan Ünitesi Soğutma Ayar Sıcaklığı Minimum ve Maksimum sınırı 31003 R İç Mekan Ünitesi Isıtma Ayar Sıcaklığı Minimum ve Maksimum sınırı 32001 R Açık/Kapalı Durumu, Fan Yönü, Fan Sesi 32002 R Çalıştırma Modu 32003 R İç Mekan Ünitesi Ayar Sıcaklığı 32004 R Hata Kodu 32005 R Oda Sıcaklığı Göstergesi 32006 R İç Mekan Ünitesi Oda Sıcaklığı Sensörü 32201 R İç Mekan Bobin Sıcaklığı 1 32500 R Kompresör / Valf Durumu Tutma Kaydını Oku (0x03) Tek ve Çoklu Kaydı Önceden Ayarla (0x06 ve 0x10) Adres Okuma/Yazma (R/W) Tanım 42001 R/W Açık/Kapalı Durumu, Fan Yönü, Fan Sesi 42002 R/W Çalıştırma Modu 42003 R/W Ayarlanmış Sıcaklık 42010 R/W El Cihazı Kontrolünü Devre Dışı Bırak 42011 R/W Kompresörü / Valfi Cebren Kapat IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 5IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 5 18/10/2024 2:00:19 PM18/10/2024 2:00:19 PM6

FCBAG MODÜLÜ YAPILANDIRMASI

Dip anahtarının “AÇIK” konumuna ayarlanması, kendisine atanan işlevi etkinleştirir. Ana kart ayar dip anahtarını (DIP_Config) çalıştırma seçeneği tercihine ve aşağıdaki tabloya göre yapılandırın. Ana Kart üzerinde Dip Anahtarı (DIP_Config): DIP Anahtarı Pin İşlev KAPALI AÇIK DIP_Config 1 Modbus Devredışı Etkin 2 Baud Hızı 9600bps 19200bps 3 Durdurma Biti 1 (Parite) 2 (parite dışı)

Parite* Çift Tek 5 Ayrılmış Devredışı Etkin *Durdurma Biti KAPALI (Parite) olarak ayarlandığında parite ayarı etkinleştirilir. Dip anahtarını (DIP_RS485) ayarlayarak ünite kimliğini yapılandırın ve FCBAG Modülü yazılımı ile işaretleyin. FCBAG modülü üzerinde Dip Anahtarı: DIP Anahtarı Pin İşlev KAPALI AÇIK DIP_RS485

Slave Adresi 0: Modbus İletişimi Yok 1-15: Slave Adresi

FCBAG Modülü üzerindeki dip anahtarı için ünite yapılandırma ayarı (DIP_RS485) Ünite adresi DIP Yapılandırması İkilikten Ondalığa (sağdan sola oku) Ünite adresi DIP Yapılandırması İkilikten Ondalığa (sağdan sola oku)

A) FCBAG Modülünü üniteye monte etme adımı.

1. Kontrol kutusu metal kapağını aşağıdaki gibi çıkarın.

2. FCBAG modülünü özel yuvaya yerleştirin ve kancaya tamamen takıldığından emin olun.

3. Ardından kabloyu CN_MODBUS_MODULAR Ana Kart tarafına bağlayın.

4. RS485 kablosunu aşağıdaki yönlendirmeye göre yerleştirin.

IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 9IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 9 18/10/2024 2:00:20 PM18/10/2024 2:00:20 PM10

5. FCBAG modülü yapılandırması için IOM Ünitesi Kurulumu bölümüne bakın ve kontrol kutusunu

aşağıda gösterildiği gibi metal kapakla kapatın. B) TB_RS485 konnektörünü kullanan FCBAG modülü arasındaki bağlantılar için bağlantı şeması. BMS GEÇİDİ TB_RS485’ten FCBAG bağlantısı ÜNİTE 1

ELEKTRİK ÖZELLİKLERİ

Tavsiye edilen kablo özellikleri ve maksimum kablo uzunluğu. Bağlantı İletişim Türü Kablo Teknik Özellikleri Maks. Kablo Uzunluğu FCBAG Modülünden Ana Karta GÇ 10W kablo demeti 100mm FCBAG modülünden BMS’ye RS-485 24AWG Blendajlı bükümlü çift. Karakteristik Empedans: 100 Ohm Şönt Kapasitansı: 16pF/ft 1000 Metre FCBAG modülünden PC’ye* RS-485 24AWG Blendajlı bükümlü çift. Karakteristik Empedans: 100 Ohm Şönt Kapasitansı: 16pF/ft 500 Metre ** PC'ye bağlanırken İzole edilmiş bir ağ geçidi veya dönüştürücü (RS485'ten RS232'ye) gereklidir.

SORUN GİDERME YÖNERGELERİ

No. Sorun LED Çözüm RX_LED (Kırmızı) TX_LED (Sarı)

FCBAG yazılımı ana karttan sinyal okuyabilir ancak ana kartı kontrol edemez. Yanıp sönen Yanıp sönen Modbus yazılım ayarı ile uyumlu olması için ana kart DIP_Config'i kontrol edin.

kablosundaki A ve B'nin her ikisi de ters.

ii) TB_RS485’te A veya B

açılmış. KIRMIZI LED AÇIK ancak yanıp sönmüyor Yanıp sönmüyor TB_RS485 kablo bağlantısını kontrol edin

• Bu kılavuz le herhang br dldek çevrsnn yorumlanması arasında herhang br çelşk halnde kılavuzun İnglzce nüshası geçerl olacaktır.

• Üretc teknk özellkler ve tasarımları herhang br zamanda, önceden bldrmde bulunmadan değştrme hakkını saklı tutar.
