РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FWT03HATVMV1 DAIKIN
Defi nição errada na opção DIP_Confi g da placa principal A piscar Sem piscar Certifi que-se de que só o interruptor DIP n.º ‘E’ está ligado para a funcionalidade do MODBUS. ** Consulte o diagrama do módulo FCBAG para obter a localização do LED. IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 11IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 11 18/10/2024 2:00:19 PM18/10/2024 2:00:19 PM2 Примечание: Изображения в данном руководстве представлены исключительно в справочных целях и могут отличаться от фактического вида продукта. Они могут быть изменены без предварительного уведомления в руководствах будущих продуктов.

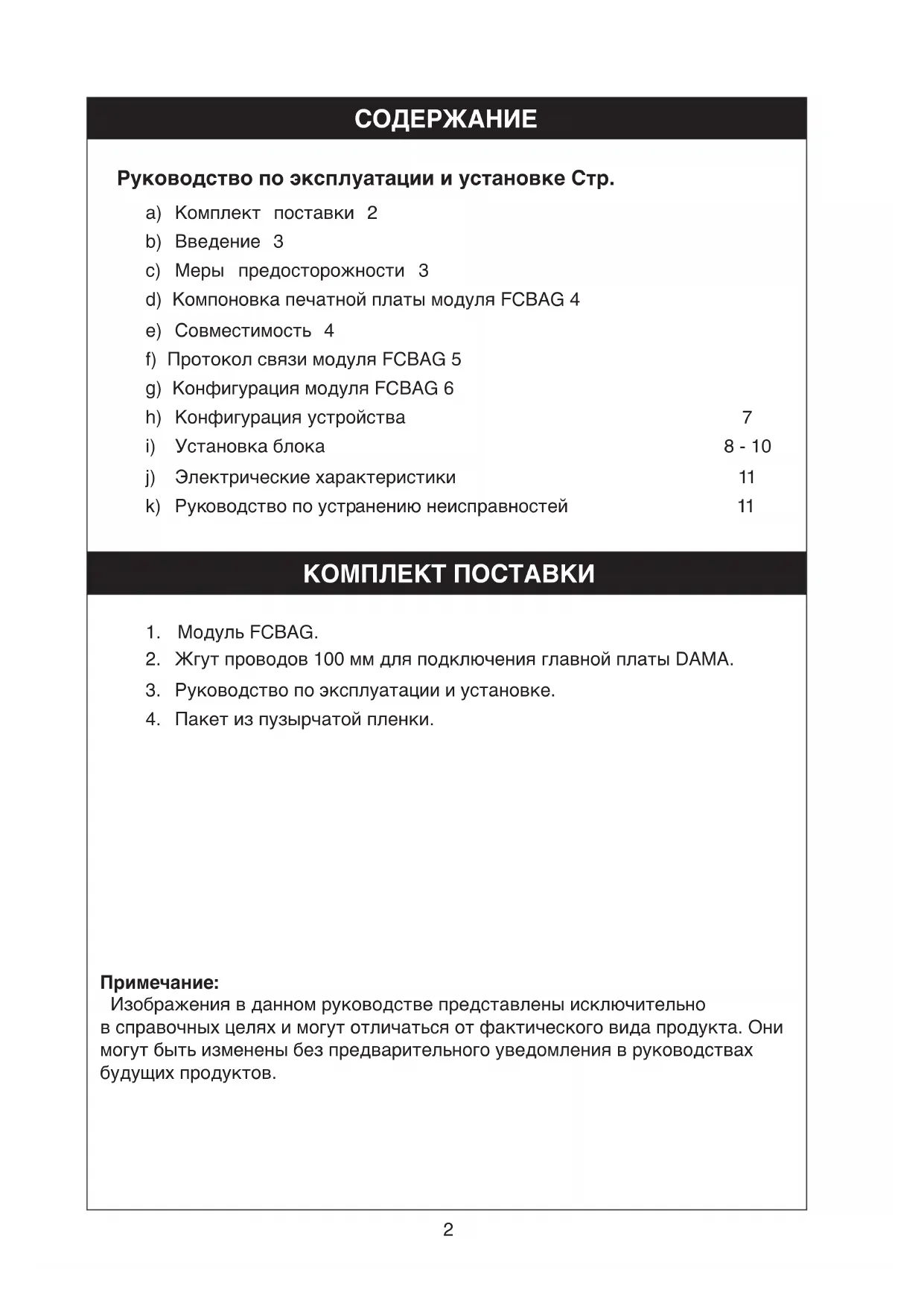

Руководство по эксплуатации и установке Стр. a) Комплект поставки 2 b) Введение 3 c) Меры предосторожности 3 d) Компоновка печатной платы модуля FCBAG 4 e) Совместимость 4 f) Протокол связи модуля FCBAG 5 g) Конфигурация модуля FCBAG 6 h) Конфигурация устройства 7
i) Установка блока 8 - 10
j) Электрические характеристики 11 k) Руководство по устранению неисправностей 11 КОМПЛЕКТ ПОСТАВКИ
2. Жгут проводов 100 мм для подключения главной платы DAMA.
3. Руководство по эксплуатации и установке.
4. Пакет из пузырчатой пленки.
Это руководство рассматривает процедуру установки с целью обеспечения безопасности и соответствующих стандартов для функционирования модуля FCBAG. Специальная регулировка по месту установки может быть необходима. Перед использованием шлюза прочитайте внимательно данное руководство по эксплуатации и сохраните его для обращения в будущем. Этот аппарат предусмотрен для использования опытным и обученным персоналом в магазинах, в легкой промышленности и сельском хозяйстве, или для коммерческого применения непрофессионалами. Данное устройство не предназначено к эксплуатации лицами (включая детей) с ограниченными физическими, сенсорными или умственными возможностями, а равно и теми, у кого нет соответствующего опыта и знаний. Такие лица допускаются к эксплуатации устройства только под наблюдением или руководством лица, несущего ответственность за их безопасность. За детьми необходим присмотр во избежание игр с устройством. МЕРЫ ПРЕДОСТОРОЖНОСТИ
1. Установка и техническое обслуживание должны проводиться квалифицированным персоналом,
знающим местный код и положения и имеющим опыт работы с данным видом устройств.
2. Удостоверьтесь, что блок ВЫКЛЮЧЕН перед установкой или обслуживанием.
3. Риск поражения электрическим током может послужить причиной повреждений или смерти.
Отсоедините все главные блоки электропитания перед обслуживанием.
4. НЕ выдергивайте шнур при включенном питании. При этом можно получить серьезные удары
током и вызвать угрозу пожара. ОCTOPOЖHO Пожалуйста, обратите внимание на нижеследующие важные моменты при установке.
1. Не устанавливайте устройство в месте, где может произойти утечка взрывоопасного газа.
2. Используйте для проводки только рекомендуемые кабели. Соединения должны быть
надежными, но без натяжения клемм. Ненадлежащее подключение или крепление может привести к пожару или поражению электрическим током.
3. Не работайте с устройством мокрыми руками / не мойте его водой.
Это может привести к поражению электрическим током.
4. Не допускайте работы каких-либо обогревательных приборов в непосредственной близости со
шлюзом и не используйте в помещении, в котором имеется минеральное масло, пары нефти или масла, так как это может привести к расплавлению или деформации пластиковых деталей в результате чрезмерного тепла или химической реакции.
5. Для входящего электропитания не следует использовать соединенные и скрученные
многожильные провода.
6. Оборудование не предназначено для использования в потенциально взрывоопасной среде.
1 TB_RS485 : Разъемы для подключения другого модуля FCBAG и Modbus Master. 2 CN_MODBUS_MODULAR_1 : Разъем для подключения CN_MODBUS_MODULAR (BMSW) 3 TX_LED : Индикация выполнения передачи данных. 4 DIP_RS485 : Блок настройки устройства. 5 RX_LED : Индикация выполнения приема данных. *все размеры указаны в мм СОВМЕСТИМОСТЬ Контроллер главной платы Может использоваться только в сочетании с кондиционерами типа FCU производства DAIKIN Manufacturing. Список совместимых моделей см. в документации по протоколу модуля FCBAG. КОМПОНОВКА ПЕЧАТНОЙ ПЛАТЫ МОДУЛЯ FCBAG IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 4IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 4 18/10/2024 2:00:19 PM18/10/2024 2:00:19 PM5 РУCCKИЙ ПРОТОКОЛ СВЯЗИ МОДУЛЯ FCBAG Ниже приведены коды поддерживаемых функций: Код функции Описание Описание 0x03 Чтение регистра
0x04 Чтение регистра
0x06 Предустановка с одним регистром Если печатная плата работает некорректно, убедитесь, что программное обеспечение модуля FCBAG не отправляет командный код функции 0x10 вместо кода функции 0x06 в настройке протокола. 0x10 Предустановка с несколькими
Код функции 0x10 должен управлять несколькими адресами в одной команде. Чтение регистра ввода (0x04) Адрес Чтение/запись (R/W) Описание параметров 30001 R Состояние модуля FCBAG 30002 R Состояние подключения комнатного блока 31002 R Минимальный и максимальный предел внутреннего блока Заданная температура охлаждения 31003 R Минимальный и максимальный предел внутреннего блока Заданная температура обогрева 32001 R Состояние Вкл/Выкл, направление вентилятора, скорость вентилятора 32002 R Режим работы 32003 R Заданная температура внутреннего блока 32004 R Код ошибки 32005 R Отображение температуры в помещении 32006 R Датчик комнатной температуры внутреннего блока 32201 R Температура внутреннего змеевика 1 32500 R Состояние компрессора/клапана Чтение регистра удержания (0x03) Предустановка с одним или несколькими регистрами (0x06 и 0x10) Адрес Чтение/запись (R/W) Описание параметров 42001 R/W Состояние Вкл/Выкл, направление вентилятора, скорость вентилятора 42002 R/W Режим работы 42003 R/W Установка температуры 42010 R/W Отключение управления со смартфона 42011 R/W Принудительное отключение компрессора/клапана IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 5IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 5 18/10/2024 2:00:19 PM18/10/2024 2:00:19 PM6 КОНФИГУРАЦИЯ МОДУЛЯ FCBAG Установка dip-переключателя в положение «ВКЛ.» активирует назначенную ему функцию. Настройте dip-переключатель конфигурации главной платы (DIP_Config) в соответствии с операционными предпочтениями и приведенной ниже таблицей. Dip-переключатель главной платы (DIP_Config): Dip- переключатель Пин Функция ВЫКЛ ВКЛ DIP_Config 1 Modbus Выключены Включено
9600bps 19200bps 3 Стоп-бит 1 (с контролем по
Четное Нечетное 5 Зарезервировано Выключены Включено *Настройка четности будет включена, когда стоп-бит будет отключен (четность). Настройте идентификатор устройства, установив dip-переключатель (DIP_RS485), и сопоставьте его с программным обеспечением модуля FCBAG. Dip-переключатель модуля FCBAG: Dip- переключатель Пин Функция ВЫКЛ ВКЛ DIP_RS485
0: Без связи по Modbus 1-15: Адрес вспомогательного устройства ВЫКЛ: 0 ; ВКЛ: 1
5 Зарезервировано IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 6IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 6 18/10/2024 2:00:19 PM18/10/2024 2:00:19 PM7 РУCCKИЙ КОНФИГУРАЦИЯ УСТРОЙСТВА Настройка конфигурации устройства для dip-переключателя на модуле FCBAG (DIP_RS485)
Конфигурация DIP Перевод из двоичной системы в десятичную (считывание справа
Конфигурация DIP Перевод из двоичной системы в десятичную (считывание справа
1. Снимите металлическую крышку блока управления, как показано ниже.
2. Вставьте модуль FCBAG в специальный слот и убедитесь, что он полностью вставлен
3. Затем подсоедините провод к главной плате CN_MODBUS_MODULAR.
4. Подсоедините провод RS485 в соответствии с нижеприведенными рисунками.
IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 9IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 9 18/10/2024 2:00:19 PM18/10/2024 2:00:19 PM10
5. Для получения информации о конфигурации модуля FCBAG обратитесь к разделу
«Установка модуля IOM» и закройте блок управления металлической крышкой, как показано ниже. B) Электрическая схема подключения модуля FCBAG с помощью разъема TB_RS485.
BMS Подключение для FCBAG от TB_RS485 БЛОК 1
БЛОК 2 БЛОК 3 БЛОК 14 БЛОК 15 IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 10IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 10 18/10/2024 2:00:19 PM18/10/2024 2:00:19 PM11 РУCCKИЙ ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рекомендуемая спецификация провода и максимальная длина провода. Подключение
Характеристика проводов Максимальная
От модуля FCBAG к главной плате Ввод-вывод Жгут проводов 10 Вт 100 мм От модуля FCBAG к BMS RS-485 Экранированная витая пара 24AWG. Характерный импеданс: 100 Ом Емкость шунта: 16pF/фут 1000 м От модуля FCBAG
RS-485 Экранированная витая пара 24AWG. Характерный импеданс: 100 Ом Емкость шунта: 16pF/фут 500 м ** Для подключения к ПК требуется изолированный шлюз или конвертер (от RS485 к RS232). РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ Нет Проблема LED
RX_LED (красный) TX_LED (желтый)
Программа FCBAG может считывать сигнал от главной платы, но не может управлять главной
Мигание Мигание Проверьте DIP_Config главной платы на соответствие
программного обеспечения Modbus.
Проверьте проводку в TB_RS485
Неверная настройка DIP_Config главной
- В случае возникновения противоречий в тексте данного руководства, переведенного на любой язык, преимущество будет иметь английская версия.
- Производитель оставляет за собой право вносить изменения в настоящий документ в любое время и без предварительного уведомления.
- Все изображения представлены исключительно в справочных целях.
