ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FWT03HATVMV1 DAIKIN

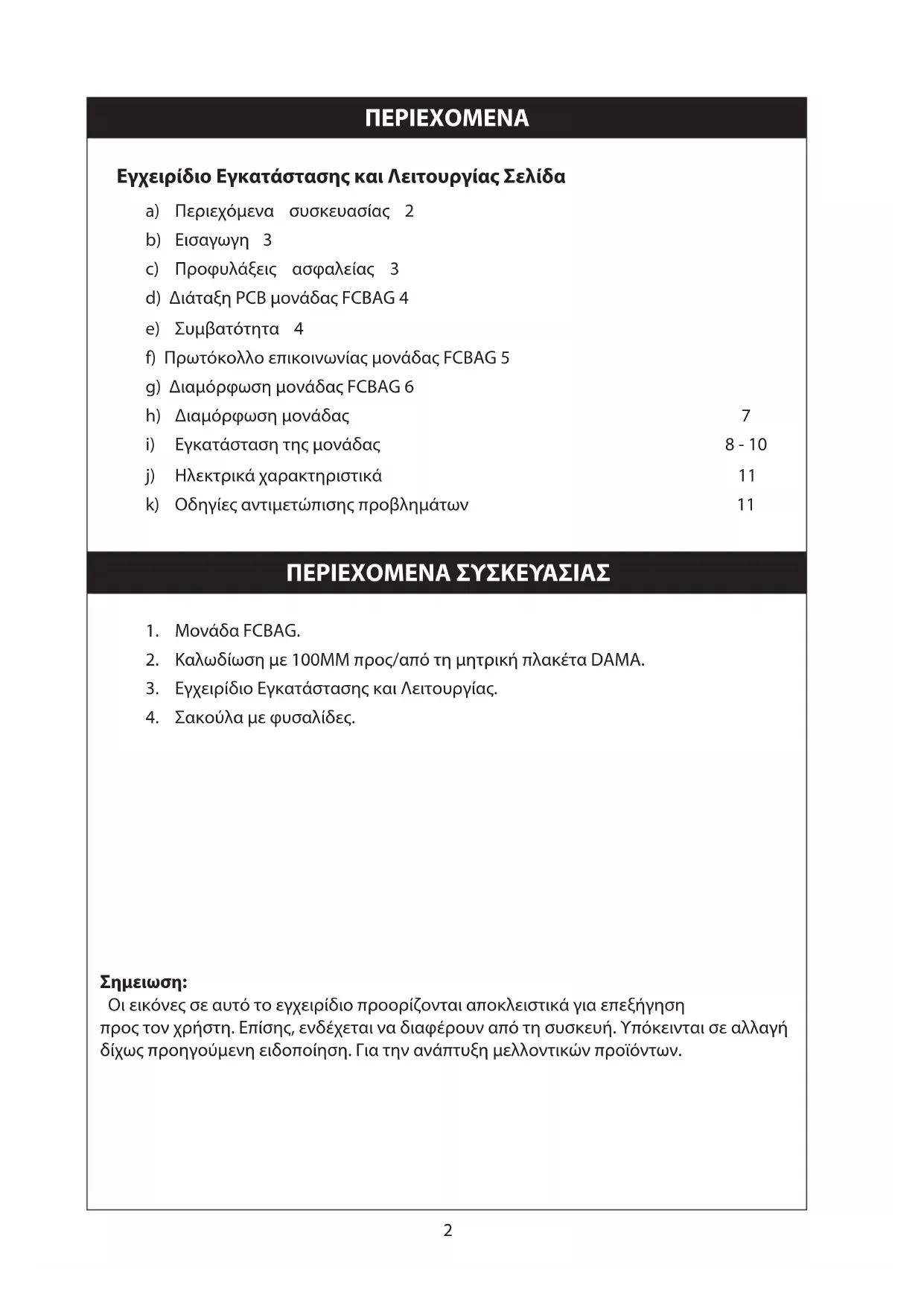

Οι εικόνες σε αυτό το εγχειρίδιο προορίζονται αποκλειστικά για επεξήγηση προς τον χρήστη. Επίσης, ενδέχεται να διαφέρουν από τη συσκευή. Υπόκεινται σε αλλαγή δίχως προηγούμενη ειδοποίηση. Για την ανάπτυξη μελλοντικών προϊόντων. ΠΕΡΙΕΧΟΜΕΝΑ Εγχειρίδιο Εγκατάστασης και Λειτουργίας Σελίδα a) Περιεχόμενα συσκευασίας 2 b) Εισαγωγη 3 c) Προφυλάξεις ασφαλείας 3 d) Διάταξη PCB μονάδας FCBAG 4 e) Συμβατότητα 4 f) Πρωτόκολλο επικοινωνίας μονάδας FCBAG 5 g) Διαμόρφωση μονάδας FCBAG 6 h) Διαμόρφωση μονάδας 7

i) Εγκατάσταση της μονάδας 8 - 10

j) Ηλεκτρικά χαρακτηριστικά 11 k) Οδηγίες αντιμετώπισης προβλημάτων 11 ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ

2. Καλωδίωση με 100ΜΜ προς/από τη μητρική πλακέτα DAMA.

3. Εγχειρίδιο Εγκατάστασης και Λειτουργίας.

4. Σακούλα με φυσαλίδες.

Το παρόν εγχειρίδιο παραθέτει τις διαδικασίες εγκατάστασης με σκοπό τη διασφάλιση της ασφαλούς και καλής λειτουργίας της μονάδας FCBAG. Ενδέχεται να χρειαστούν ειδικές ρυθμίσεις για να ικανοποιηθούν οι τοπικές απαιτήσεις. Πριν χρησιμοποιήσετε την πύλη, διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών και φυλάξτε το για μελλοντική χρήση. Αυτή η εφαρμογή προορίζεται για χρήση από ειδικούς ή εκπαιδευμένους χρήστες σε εμπορικά κέντρα, στην ελαφρά βιομηχανία και σε κτίρια γραφείων, ή για εμπορική χρήση από μη εξειδικευμένα άτομα. Η συσκευή δεν προορίζεται για χρήση από παιδιά και άτομα με μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητές, ή από άτομα χωρίς εμπειρία και γνώσεις, εκτός εάν τη χειρίζονται σύμφωνα με τις οδηγίες ή υπό την επίβλεψη κάποιου ατόμου υπεύθυνου για την ασφάλειά

Μην αφινετε τα παιδιά χωρίσ επιτήρηση, προκειμένου να εξασφαλίσετε ότι δεν παίζουν με τη συσκευή. ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

1. Η εγκατάσταση και η συντήρηση θα πρέπει να εκτελείται από εξειδικευμένο άτομο που γνωρίζει

τον τοπικό κώδικα και τους κανονισμούς, και έχει πείρα με τέτοιου είδους συσκευές.

2. Βεβαιωθείτε ότι η μονάδα είναι ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ πριν την εγκαταστήσετε ή την συντηρήσετε.

3. Κίνδυνος ηλεκτροπληξίας, μπορεί να προκληθεί τραυματισμός ή θάνατος. Αποσυνδέστε όλα τα

τροφοδοτικά ρεύματος πριν από το σέρβις.

4. ΜΗΝ τραβάτε το καλώδιο ρεύματος ενόσω η τροφοδοσία είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΗ. Κάτι τέτοιο

μπορεί να προκαλέσει σοβαρές ηλεκτρικές εκκενώσεις με κίνδυνο πυρκαγιάς.

Κατά την εγκατάσταση, λάβετε υπόψη τις παρακάτω σημαντικές παρατηρήσεις.

1. Μην εγκαθιστάτε τη μονάδα σε σημεία όπου ενδέχεται να σημειωθεί διαρροή εύφλεκτου αερίου.

2. Χρησιμοποιείτε μόνο τα ενδεδειγμένα καλώδια για την καλωδίωση. Οι συνδέσεις πρέπει να είναι

γερές χωρίς όμως να καταπονούνται οι ακροδέκτες. Η ακατάλληλη σύνδεση ή στερέωση μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία.

3. Μην χειρίζεστε με βρεγμένα χέρια / μην πλένετε τη μονάδα με νερό.

Μπορεί να προκληθεί ηλεκτροπληξία.

4. Μην εγκαθιστάτε οποιαδήποτε συσκευή θέρμανσης πολύ κοντά στην πύλη ούτε να τη

χρησιμοποιείτε εκεί όπου υπάρχουν ορυκτέλαια, ατμοί λαδιών, γιατί αυτό μπορεί να προκαλέσει το λιώσιμο των πλαστικών μερών ή την παραμόρφωση ως αποτέλεσμα υπερβολικής θέρμανσης ή χημικής αντίδρασης.

5. Μην χρησιμοποιείτε ενωμένα και συνεστραμμένα καλώδια για την τροφοδοσία.

6. Ο εξοπλισμός δεν προορίζεται για χρήση σε μια δυνητικά εκρήξιμη ατμόσφαιρα.

1 TB_RS485 : Συνδετήρας για σύνδεση σε άλλη Μονάδα FCBAG και Modbus Master. 2 CN_MODBUS_MODULAR_1 : Συνδετήρας σε CN_MODBUS_MODULAR (BMSW) 3 TX_LED : Ένδειξη μετάδοσης δεδομένων σε εξέλιξη. 4 DIP_RS485 : Ρύθμιση διαμόρφωσης μονάδας. 5 RX_LED : Ένδειξη λήψης δεδομένων σε εξέλιξη. *Διαστάσεις σε mm ΣΥΜΒΑΤΟΤΗΤΑ Ελεγκτής μητρικής πλακέτας Μπορεί να χρησιμοποιηθεί μόνο σε συνδυασμό με μονάδες κλιματιστικών τύπου FCU κατασκευασμένες από την DAIKIN. Ανατρέξτε στην τεκμηρίωση του Πρωτοκόλλου μονάδας FCBAG για τη λίστα των κατάλληλων

ΠΡΩΤΟΚΟΛΛΟ ΕΠΙΚΟΙΝΩΝΙΑΣ ΜΟΝΑΔΑΣ FCBAG Παρακάτω βρίσκεται ο υποστηριζόμενος κωδικός λειτουργίας:

λειτουργίας Περιγραφή Παρατηρήσεις 0x03 Ανάγνωση μητρώου

0x04 Ανάγνωση μητρώου

0x06 Προεπιλεγμένο μονό

Σε περίπτωση που το PCB δεν λειτουργεί σωστά, βεβαιωθείτε ότι το λογισμικό της μονάδας FCBAG δεν εξαναγκάζει την αποστολή κωδικού λειτουργίας εντολής 0x10 σε αντικατάσταση του κωδικού λειτουργίας 0x06 στη ρύθμιση πρωτοκόλλου. 0x10 Προεπιλεγμένο πολλαπλό

Ο κωδικός λειτουργίας 0x10 πρέπει να ελέγχει περισσότερες από 1 διευθύνσεις σε μια μοναδική εντολή. Ανάγνωση μητρώου εισόδου (0x04) Διεύθυνση Ανάγνωση/Εγγραφή (R/W) Ορισμός 30001 R Κατάσταση μονάδας FCBAG 30002 R Κατάσταση σύνδεσης εσωτερικής μονάδας 31002 R Ελάχιστο και μέγιστο όριο ρυθμισμένης θερμοκρασίας ψύξης της εσωτερικής μονάδας 31003 R Ελάχιστο και μέγιστο όριο ρυθμισμένης θερμοκρασίας θέρμανσης της εσωτερικής μονάδας 32001 R Κατάσταση Ενεργοποίησης/Απενεργοποίησης, κατεύθυνση ανεμιστήρα, ένταση ανεμιστήρα 32002 R Τρόπος λειτουργίας 32003 R Ρυθμισμένη θερμοκρασία εσωτερικής μονάδας 32004 R Κωδικός Σφάλματος 32005 R Ένδειξη θερμοκρασίας δωματίου 32006 R Αισθητήρας θερμοκρασίας δωματίου εσωτερικής μονάδας 32201 R Θερμοκρασία 1 εσωτερικού πηνίου 32500 R Κατάσταση συμπιεστή / βαλβίδας Ανάγνωση μητρώου διατήρησης (0x03) Προεπιλεγμένο μονό και πολλαπλό μητρώο (0x06 και 0x10) Διεύθυνση Ανάγνωση/Εγγραφή (R/W) Ορισμός 42001 R/W Κατάσταση Ενεργοποίησης/Απενεργοποίησης, κατεύθυνση ανεμιστήρα, ένταση ανεμιστήρα 42002 R/W Τρόπος λειτουργίας 42003 R/W Ρύθμιση θερμοκρασίας 42010 R/W Απενεργοποίηση ελέγχου χειριστηρίου 42011 R/W Εξαναγκαστική απενεργοποίηση συμπιεστή / βαλβίδας IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 5IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 5 18/10/2024 2:00:18 PM18/10/2024 2:00:18 PM6 ΔΙΑΜΟΡΦΩΣΗ ΜΟΝΑΔΑΣ FCBAG Η ρύθμιση του διακόπτη dip στη θέση ΕΝΕΡΓΟΠΟΙΗΣΗΣ ενεργοποιεί τη λειτουργία που έχει ανατεθεί σε αυτόν. Διαμορφώστε τη ρύθμιση του διακόπτη dip της μητρικής πλακέτας (DIP_Con g) σύμφωνα με την προτίμηση επιλογής λειτουργίας και τον παρακάτω πίνακα. Διακόπτης dip στη μητρική πλακέτα (DIP_Con g): Διακόπτης DIP Ακίδα Λειτουργια ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΕΝΕΡΓΟΠΟΙΗΣΗ DIP_Con g 1 Modbus Απενεργοποίηση Ενεργοποίηση 2 Ρυθμός baud 9600bps 19200bps 3 Bit διακοπής 1 (Ισοτιμία) 2 (χωρίς ισοτιμία)

Άρτια Περιττή 5 Δεσμευμένη Απενεργοποίηση Ενεργοποίηση

• Η ρύθμιση ισοτιμίας ενεργοποιείται όταν το Bit διακοπής έχει ρυθμιστεί στη θέση ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ (Ισοτιμία). Διαμορφώστε την ταυτότητα μονάδας ρυθμίζοντας τον διακόπτη dip (DIP_RS485) και καταμετρήστε με το λογισμικό της μονάδας FCBAG. Διακόπτης dip στη μονάδα FCBAG: Διακόπτης DIP Ακίδα Λειτουργια ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΕΝΕΡΓΟΠΟΙΗΣΗ DIP_RS485

εξαρτημένης συσκευής 0: Χωρίς επικοινωνία Modbus 1-15: Διεύθυνση εξαρτημένης συσκευής ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ: 0, ΕΝΕΡΓΟΠΟΙΗΣΗ:1

ΔΙΑΜΟΡΦΩΣΗ ΜΟΝΑΔΑΣ Ρύθμιση διαμόρφωσης μονάδας για τον διακόπτη dip στη μονάδα FCBAG (DIP_RS485)

Διαμόρφωση DIP Δυαδική σε Δεκαδική (ανάγνωση από δεξιά προς τα αριστερά)

Διαμόρφωση DIP Δυαδική σε Δεκαδική (ανάγνωση από δεξιά προς τα αριστερά)

IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 7IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 7 18/10/2024 2:00:18 PM18/10/2024 2:00:18 PM8 ΕΓΚΑΤΆΣΤΑΣΗ ΤΗΣ ΜΟΝΆΔΑΣ A) Βήμα για τη συναρμολόγηση της μονάδας FCBAG στη μονάδα.

1. Αφαιρέστε το μεταλλικό κάλυμμα του κιβωτίου ελέγχου όπως φαίνεται παρακάτω.

2. Τοποθετήστε τη μονάδα FCBAG στην ειδική υποδοχή και βεβαιωθείτε ότι έχει εισαχθεί πλήρως

3. Κατόπιν συνδέστε το καλώδιο στην πλευρά της Μητρικής πλακέτας του CN_MODBUS_MODULAR.

4. Εισαγάγετε το καλώδιο RS485 σύμφωνα με την παρακάτω δρομολόγηση.

IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 9IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 9 18/10/2024 2:00:18 PM18/10/2024 2:00:18 PM10

5. Ανατρέξτε στην Εγκατάσταση Μονάδας IOM για τη διαμόρφωση της μονάδας FCBAG και κλείστε

το κιβώτιο ελέγχου με το μεταλλικό κάλυμμα όπως φαίνεται παρακάτω. B) Διάγραμμα καλωδίωσης για συνδέσεις μεταξύ της μονάδας FCBAG με τη χρήση του συνδετήρα TB_RS485. ΠΥΛΗ BMS Σύνδεση για τη μονάδα FCBAG από το TB_RS485 ΜΟΝΑΔΑ 1

ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Συνιστώμενες προδιαγραφές καλωδίου και μέγιστο μήκος καλωδίου.

επικοινωνίας Προδιαγραφές καλωδίου

Μονάδα FCBAG με Μητρική πλακέτα IO Καλωδίωση 10W 100mm Μονάδα FCBAG με BMS RS-485 Θωρακισμένο συνεστραμμένο ζεύγος 24AWG. Χαρακτηριστική σύνθετη αντίσταση: 100 Ohm Παράλληλη χωρητικότητα: 16pF/ft 1000 μέτρα Μονάδα FCBAG με

RS-485 Θωρακισμένο συνεστραμμένο ζεύγος 24AWG. Χαρακτηριστική σύνθετη αντίσταση: 100 Ohm Παράλληλη χωρητικότητα: 16pF/ft 500 μέτρα ** Για σύνδεση με υπολογιστή, απαιτείται μονωμένη πύλη ή μετατροπέας (RS485 σε RS232). ΟΔΗΓΙΕΣ ΑΝΤΙΜΕΤΩΠΙΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ No Πρόβλημα Λυχνία LED

Το λογισμικό FCBAG μπορεί να διαβάσει σήμα από τη μητρική πλακέτα αλλά δεν μπορεί να ελέγξει τη μητρική πλακέτα. Αναβοσβήνει Αναβοσβήνει Ελέγξτε το DIP_Con g της μητρικής πλακέτας ώστε να αντιστοιχεί με τη ρύθμιση λογισμικού Modbus.

i) Τα A & B στο καλώδιο

TB_RS485 είναι αντεστραμμένα.

ii) Το A ή B στο TB_RS485

ΛΥΧΝΙΑ LED είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΗ αλλά δεν αναβοσβήνει Δεν αναβοσβήνει Ελέγξτε τη σύνδεση καλωδίου στο TB_RS485

Λάθος ρύθμιση στο DIP_Con g της μητρικής

• Σε περίπτωση διαφορών εταξύ του εγχειριδίου αυτού και τυχόν ετάφρασή του σε οποιαδήποτε γλώσσα, υπερισχύει η Αγγλική έκδοση αυτού του εγχειριδίου.

• Ο κατασκευαστή διατηρεί το δικαίωα αναθεώρηση των προδιαγραφών και σχεδίων που περιέχονται στο παρόν οποιαδήποτε στιγή χωρί προηγούενη ειδοποίηση.

• Όλε οι εικόνε προορίζονται αποκλειστικά για λόγου επίδειξη.
