MANUAL DE UTILIZADOR FWT03HATVMV1 DAIKIN

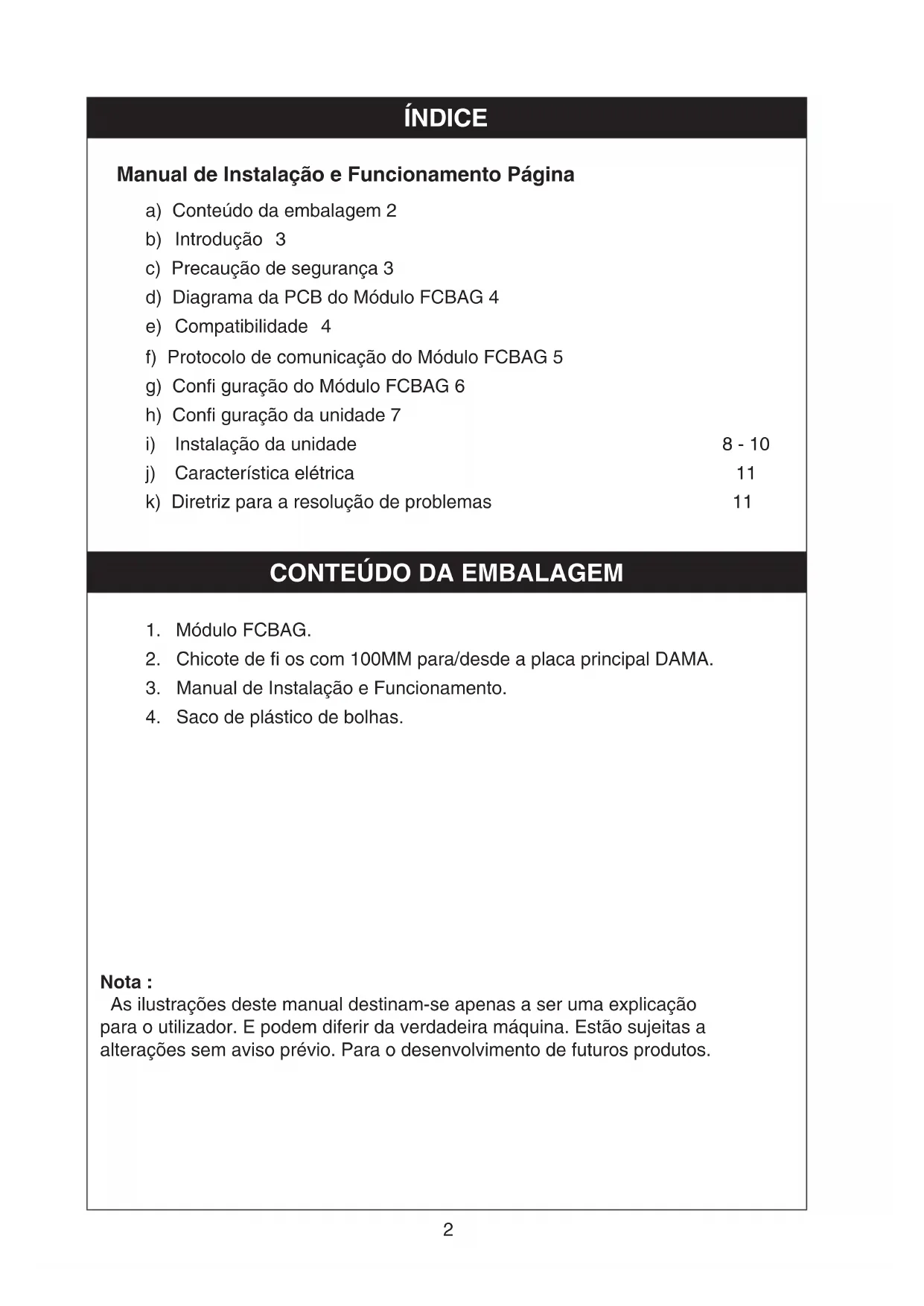

Αναβοσβήνει Δεν αναβοσβήνει Βεβαιωθείτε ότι μόνο ο διακόπτης dip αρ. "Ε" είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΟΣ για τη λειτουργία MODBUS. ** Ανατρέξτε στη διάταξη της μονάδας FCBAG για τη θέση της λυχνίας LED. IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 11IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 11 18/10/2024 2:00:18 PM18/10/2024 2:00:18 PM2 Nota : As ilustrações deste manual destinam-se apenas a ser uma explicação para o utilizador. E podem diferir da verdadeira máquina. Estão sujeitas a alterações sem aviso prévio. Para o desenvolvimento de futuros produtos. ÍNDICE Manual de Instalação e Funcionamento Página a) Conteúdo da embalagem 2 b) Introdução 3 c) Precaução de segurança 3 d) Diagrama da PCB do Módulo FCBAG 4 e) Compatibilidade 4 f) Protocolo de comunicação do Módulo FCBAG 5 g) Confi guração do Módulo FCBAG 6 h) Confi guração da unidade 7

i) Instalação da unidade 8 - 10

j) Característica elétrica 11 k) Diretriz para a resolução de problemas 11

3. Manual de Instalação e Funcionamento.

4. Saco de plástico de bolhas.

IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 2IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 2 18/10/2024 2:00:18 PM18/10/2024 2:00:18 PM3 PORTUGUÊS INTRODUÇÃO Este manual fornece os procedimentos de instalação para assegurar um bom padrão de funcionamento e seguro do módulo FCBAG. Pode ser necessário um ajuste especial para adaptação ao requisito local. Antes de utilizar a sua gateway, por favor leia este manual de instruções cuidadosamente e guarde-o para futura referência. Esta aplicação é destinada ao uso por utilizadores especializados ou com a devida formação em lojas, nas indústrias leves e em escritórios ou para uso comercial por leigos. Este aparelho não se destina a utilização por pessoas (incluindo crianças) com limitações das capacidades físicas, sensoriais ou mentais, ou com falta de experiência ou de conhecimentos, salvo se sob supervisão ou formação adequadas relativamente à utilização do aparelho, facultadas por alguém responsável pela segurança dessas pessoas. As crianças devem ser supervisionadas, para que não hajapossibilidade de brincarem com o aparelho.

PRECAUÇÃO DE SEGURANÇA

1. A instaIação e manutenção deve ser executada por pessoas qualifi cadas que estejam

familiarizadas com o código local e regulamento, e tenham experiência com este tipo de aparelhos.

2. Confi rme que a unidade foi DESLIGADA antes de ser inatalada ou fazer a manutenção.

3. Risco de choque eléctrico, poderá causar ferimentos ou morte. Desligar toda a alimentação

eléctrica restante antes de realizar qualquer manutenção.

4. NÃO puxe o cabo de energia quando a energia estiver LIGADA. Isto pode provocar graves

choques eléctricos que podem resultar em perigosos incêndios. CUIDADO Por favor tome nota dos seguintes pontos importantes ao instalar.

1. Não instale a unidade onde possa ocorrer fuga de gás infl amável.

2. Utilize apenas os cabos recomendados na ligação elétrica. As ligações devem ser fi rmes

mas não devem exercer tensão sobre os terminais. Uma ligação ou fi xação indevida pode causar incêndios ou choques elétricos.

3. A unidade não deve ser manuseada com mãos molhadas/lavada com água.

Podem ocorrer choques elétricos.

4. Não coloque a funcionar nenhum aparelho de calor demasiado perto da gateway nem use

numa divisão onde existam óleos minerais, fumos de óleo ou vapores de óleo, tal poderá levar a que as partes de plástico se derretam ou se deformem resultado do calor excessivo ou de reação química.

5. Não utilize fi os juntos e torcidos para a entrada da fonte de energia.

6. O equipamento não se destina a ser utilizado numa atmosfera potencialmente explosiva.

1 TB_RS485 : Conector para ligação ao outro módulo FCBAG e ao Modbus Mestre. 2 CN_MODBUS_MODULAR_1 : Conector do CN_MODBUS_MODULAR (BMSW) 3 TX_LED : Indicação de transmissão de dados em curso. 4 DIP_RS485 : Defi nição da confi guração da unidade. 5 RX_LED : Indicação de receção de dados em curso. *Dimensão em mm COMPATIBILIDADE Controlador da placa principal Só pode ser utilizado em conjunto com unidades de ar condicionado do tipo FCU produzidas pela DAIKIN Manufacturing. Consulte os documentos do Protocolo do Módulo FCBAG para obter a lista da capacidade dos modelos. DIAGRAMA DA PCB DO MÓDULO FCBAG IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 4IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 4 18/10/2024 2:00:18 PM18/10/2024 2:00:18 PM5 PORTUGUÊS PROTOCOLO DE COMUNICAÇÃO DO MÓDULO FCBAG Abaixo encontra-se o código da função suportada: Código da função Descrição Observações 0x03 Ler registo de retenção

0x04 Ler registo de entrada - 0x06 Registo único predefi nido Se a PCB não funcionar corretamente, certifi que-se de que o software do módulo FCBAG não força o envio do comando do código da função 0x10 em vez do código da função 0x06 na defi nição do protocolo. 0x10 Registo múltiplo predefi nido O código da função 0x10 deve controlar mais do que 1 endereço num único comando. Ler registo de entrada (0x04) Endereço Ler/Escrever (R/W) Defi nição 30001 R Estado do Módulo FCBAG 30002 R Estado da ligação da unidade interior 31002 R Limites mínimo e máximo da temperatura defi nida de arrefecimento da unidade interior 31003 R Limites mínimo e máximo da temperatura defi nida de aquecimento da unidade interior 32001 R Estado Ligar/Desligar, Direção da ventoinha, Volume da ventoinha 32002 R Modo de funcionamento 32003 R Temperatura defi nida da unidade interior 32004 R Código de erro 32005 R Indicação da temperatura ambiente 32006 R Sensor da temperatura ambiente da unidade interior 32201 R Temperatura da bobina interior 1 32500 R Estado do compressor/da válvula Ler registo de retenção (0x03) Registo único e múltiplo predefi nido (0x06 e 0x10) Endereço Ler/Escrever (R/W) Defi nição 42001 R/W Estado Ligar/Desligar, Direção da ventoinha, Volume da ventoinha 42002 R/W Modo de funcionamento 42003 R/W Temperatura defi nida 42010 R/W Desativar o controlo do terminal móvel 42011 R/W Desativação forçada do compressor/da válvula IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 5IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 5 18/10/2024 2:00:18 PM18/10/2024 2:00:18 PM6

CONFIGURAÇÃO DO MÓDULO FCBAG

Ajustar o interruptor DIP para a posição “LIGADO” ativa a função atribuída ao mesmo. Confi gure o interruptor DIP da defi nição da placa principal (DIP_Confi g) de acordo com a preferência da opção operacional e a tabela abaixo. Interruptor DIP na placa principal (DIP_Confi g): Interruptor DIP Pino Função DESLIGADO LIGADO DIP_Confi g 1 Modbus Desactivar Ativar 2 Taxa de transmissão 9600bps 19200bps 3 Bit de paragem 1 (Paridade) 2 (Sem paridade) 4 Paridade* Par Ímpar 5 Reservado Desactivar Ativar

• A defi nição da paridade é ativada quando o Bit de Paragem é confi gurado para DESLIGADO (Paridade). Confi gure a ID da unidade confi gurando o interruptor DIP (DIP_RS485) e corresponda com o software do Módulo FCBAG. Interruptor DIP no módulo FCBAG: Interruptor DIP Pino Função DESLIGADO LIGADO DIP_RS485

Endereço do escravo 0: Sem comunicação do Modbus 1-15: Endereço do escravo DESLIGADO: 0; LIGADO: 1

CONFIGURAÇÃO DA UNIDADE

Defi nição da confi guração da unidade do interruptor DIP no Módulo FCBAG (DIP_RS485) Endereço

unidade Confi guração do DIP Binário em decimal (ler da direita para a esquerda) Endereço

unidade Confi guração do DIP Binário em decimal (ler da direita para a esquerda)

INSTALAÇÃO DA UNIDADE

A) Passo para montar o Módulo FCBAG na unidade.

1. Remova a cobertura metálica da caixa de controlo de acordo com o indicado abaixo.

2. Insira o módulo FCBAG na ranhura dedicada e certifi que-se de que se encontra introduzido

3. Ligue então o fi o ao lado da placa principal do CN_MODBUS_MODULAR.

4. Insira o fi o RS485 de acordo com o encaminhamento abaixo.

IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 9IOM_FCBAG MODULE_3P764166-1-KC_EN+ML.indb 9 18/10/2024 2:00:19 PM18/10/2024 2:00:19 PM10

5. Consulte as indicações de Instalação da unidade IOM para confi guração do módulo

FCBAG e feche a caixa de controlo com a cobertura metálica conforme indicado abaixo. B) Diagrama da cablagem das ligações entre o módulo FCBAG, utilizando o conector TB_RS485. GATEWAY DO BMS Ligação do FCBAG desde TB_RS485 UNIDADE 1

Especifi cação recomendada do fi o e comprimento máximo do fi o. Ligação Tipo de comunicação Especifi cação do fi o Comprimento máx. do fi o Módulo FCBAG para a placa principal IO Chicote de fi o de 10W 100mm Módulo FCBAG para o BMS RS-485 Par entrançado e blindado de 24AWG. Impedância característica: 100 Ohm Capacitância da derivação: 16 pF/ft 1000 metros Módulo FCBAG para o PC* RS-485 Par entrançado e blindado de 24AWG. Impedância característica: 100 Ohm Capacitância da derivação: 16 pF/ft 500 metros ** É necessária uma gateway isolada ou conversor (RS485 em RS232) ao estabelecer uma ligação ao PC. DIRETRIZ PARA A RESOLUÇÃO DE PROBLEMAS Não Problema LED Solução RX_LED (Vermelho) TX_LED (Amarelo)

O software do FCBAG consegue ler os sinais da placa principal mas não a consegue controlar. A piscar A piscar Verifi que a opção DIP_Confi g da placa principal para corresponder à defi nição do software do Modbus.

TB_RS485 estão invertidos.

ii) A ou B em TB_RS485

está LIGADO mas não pisca Sem piscar Verifi que a ligação do fi o em TB_RS485

• A versão em inglês do Manual prevalecerá na eventualidade de qualquer conflito na interpretação deste Manual e de qualquer tradução do mesmo.

• O fabricante reserva-se o direito de rever qualquer uma das especificações e concepção/design aqui contido a qualquer altura sem aviso prévio.

• Todas as imagens são meramente ilustrativas.
