KULLANIM KILAVUZU FTXN50MV1B9 DAIKIN

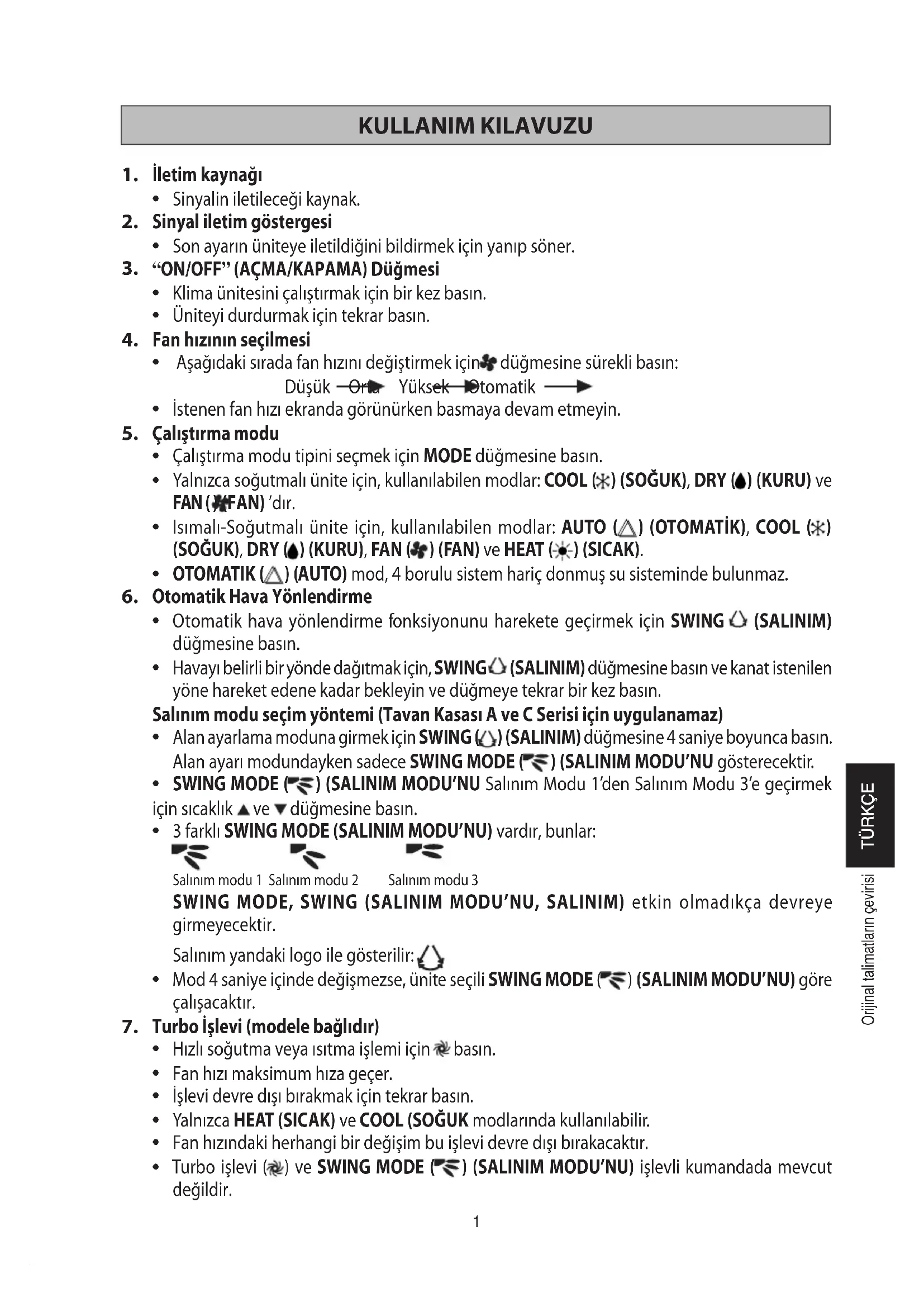

6-OM-GS02-1011(3)DAIKIN-RU.indd Sec1:46-OM-GS02-1011(3)DAIKIN-RU.indd Sec1:4 7/19/13 1:58:03 PM7/19/13 1:58:03 PM1 KULLANIM KILAVUZU İletim kaynağı Sinyalin iletileceği kaynak. Sinyal iletim göstergesi Son ayarın üniteye iletildiğini bildirmek için yanıp söner. “ON/OFF” (AÇMA/KAPAMA) Düğmesi Klima ünitesini çalıştırmak için bir kez basın. Üniteyi durdurmak için tekrar basın. Fan hızının seçilmesi Aşağıdaki sırada fan hızını değiştirmek için düğmesine sürekli basın: Düşük Orta Yüksek Otomatik İstenen fan hızı ekranda görünürken basmaya devam etmeyin. Çalıştırma modu Çalıştırma modu tipini seçmek için MODE düğmesine basın. Yalnızca soğutmalı ünite için, kullanılabilen modlar: COOL ( ) (SOĞUK), DRY ( ) (KURU) ve FAN ( ) (FAN) ’dır. Isımalı-Soğutmalı ünite için, kullanılabilen modlar: AUTO ( ) (OTOMATİK), COOL ( ) (SOĞUK), DRY ( ) (KURU), FAN ( ) (FAN) ve HEAT ( ) (SICAK). OTOMATIK ( ) (AUTO) mod, 4 borulu sistem hariç donmuş su sisteminde bulunmaz. Otomatik Hava Yönlendirme Otomatik hava yönlendirme fonksiyonunu harekete geçirmek için SWING (SALINIM) düğmesine basın. Havayı belirli bir yönde dağıtmak için, SWING (SALINIM) düğmesine basın ve kanat istenilen yöne hareket edene kadar bekleyin ve düğmeye tekrar bir kez basın. Salınım modu seçim yöntemi (Tavan Kasası A ve C Serisi için uygulanamaz) Alan ayarlama moduna girmek için SWING ( ) (SALINIM) düğmesine 4 saniye boyunca basın. Alan ayarı modundayken sadece SWING MODE ( ) (SALINIM MODU’NU gösterecektir. SWING MODE ( ) (SALINIM MODU’NU Salınım Modu 1’den Salınım Modu 3’e geçirmek için sıcaklık ve düğmesine basın. 3 farklı SWING MODE (SALINIM MODU’NU) vardır, bunlar: Salınım modu 1 Salınım modu 2 Salınım modu 3 SWING MODE, SWING (SALINIM MODU’NU, SALINIM) etkin olmadıkça devreye girmeyecektir. Salınım yandaki logo ile gösterilir: Mod 4 saniye içinde değişmezse, ünite seçili SWING MODE ( ) (SALINIM MODU’NU) göre çalışacaktır. Turbo İşlevi (modele bağlıdır) Hızlı soğutma veya ısıtma işlemi için basın. Fan hızı maksimum hıza geçer. İşlevi devre dışı bırakmak için tekrar basın. Yalnızca HEAT (SICAK) ve COOL (SOĞUK modlarında kullanılabilir. Fan hızındaki herhangi bir değişim bu işlevi devre dışı bırakacaktır. Turbo işlevi ( ) ve SWING MODE ( ) (SALINIM MODU’NU) işlevli kumandada mevcut değildir.

Orijinal talimatların çevirisi

7-OM-GS02-1011(3)DAIKIN-TR.indd Sec1:17-OM-GS02-1011(3)DAIKIN-TR.indd Sec1:1 7/19/13 2:00:07 PM7/19/13 2:00:07 PM2 KAPAMA zamanı ayarı Kapama zamanı fonksiyonunu etkin hale getirmek için OFF TIMER düğmesine basın. OFF TIMER düğmesine sürekli basarak, istenilen kapama zamanını ayarlayın. Kapama zamanı ayarını iptal etmek için CANCEL düğmesine basın. Sessiz çalışma (modele bağlıdır) Sessiz çalıştırma için düğmesine basın. Fan hızı minimum hıza geçer. İşlevi devre dışı bırakmak için tekrar basın. Fan hızındaki herhangi bir değişim bu işlevi devre dışı bırakacaktır. Saat zaman ayarı Saati ayarlamak için düğmesine basılı tutun. AÇILMA zamanı ayarı Açılma zamanı fonksiyonunu etkin hale getirmek için ON TIMER düğmesine basın. ON TIMER düğmesine sürekli basarak istenilen açılma zamanını ayarlayın. Zamanlayıcı 7.30’a (sabah) ayarlanırsa, klima tam 7.30’da (sabah) çalışacaktır. Açılma zamanı ayarını iptal etmek için CANCEL düğmesine basın. Uyku modu ayarı Uyku modu işlevini etkin hale getirmek için düğmesine basın. Bu bir enerji tasarrufu seçeneğidir. Ünite soğutma modunda çalı ırken, ilk yarım saat geçtikten sonra ayarlı sıcaklık 0,5°C artırılır, ikinci yarım saat geçtikten sonra bir 0,5°C daha artırılır ve bunun üzerinden 1 saat daha geçtikten sonra ise 1°C daha artırılır. Ünite ısıtma modunda çalışırken, ilk yarım saat geçtikten sonra ayarlı sıcaklık 1°C azaltılır, ikinci yarım saat geçtikten sonra bir 1°C daha azaltılır ve bunun üzerinden 1 saat daha geçtikten sonra ise 1°C daha azaltılır. Bu işlev COOL (SOĞUK), HEAT (SICAK) ve AUTO (OTOMATİK) modlarında kullanılabilir. Sıcaklık ayarı İstenilen oda sıcaklığına ayarlamak üzere, ayarlanan sıcaklığı arttırmak ya da azaltmak için ya da düğmesine basın. Sıcaklık ayar aralığı 16°C’dan 30°C ’a kadardır. (İsteğe bağlı ayar 20°C ile 30°C arasındadır.) °C’ dan °F ayarına geçmek için ve düğmelerinin her ikisine de aynı anda basın.

Sıcaklık gösterge bölümleri ilgili kodları gösterir. ON TIMER CANCEL (Zaman Ayarı Açık İptal) düğmesine veya OFF TIMER CANCEL (Zaman Ayarı Kapalı İptal) düğmesi 5 saniye basılı tutulduğunda, sıcaklık gösterge bölümünde “ ” işareti yanıp sönmeye başlar. Sürekli bir uyarı sesi çıkana kadar ON TIMER CANCEL (Zaman Ayarı Açık İptal) düğmesine veya OFF TIMER CANCEL (Zaman Ayarı Kapalı İptal) düğmesine aralıksız olarak basın. Kod göstergesi aşağıda gösterildiği şekilde değişir ve uzun bir uyarı sesi çıkarak bildirir.

ARIZA TEŞHİSİ (Sadece İnvertör için)

(Zaman Ayarı Açık İptal)

(Zaman Ayarı Kapalı İptal)

7-OM-GS02-1011(3)DAIKIN-TR.indd Sec1:37-OM-GS02-1011(3)DAIKIN-TR.indd Sec1:3 7/19/13 2:00:08 PM7/19/13 2:00:08 PM4 Kısa bir uyarı sesi ve sonra ardarda iki uyarı sesi uygun olmayan kodları gösterir. Kod göstergesini iptal etmek için, ON TIMER CANCEL (Zaman Ayarı Açık İptal) düğmesini veya OFF TIMER CANCEL (Zaman Ayarı Kapalı İptal) düğmesini 5 saniye basılı tutun. Ayrıca, kod göstergesi düğmeye 1 dakika basılı tutulduğunda kendini iptal eder.
