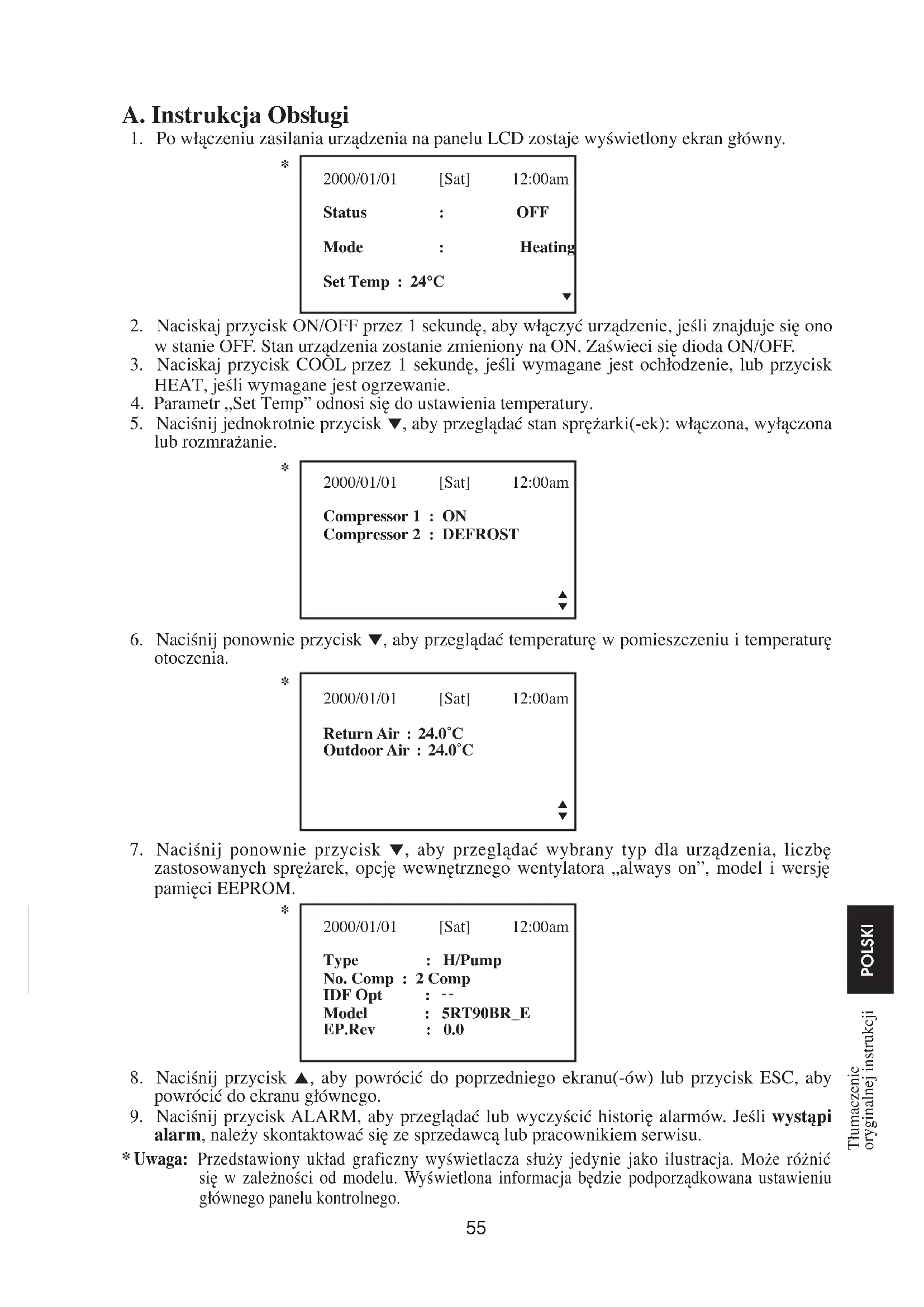

1. Po włączeniu zasilania urządzenia na panelu LCD zostaje wyświetlony ekran główny.

2000/01/01 [Sat] 12:00am Status : OFF Mode : Heating Set Temp : 24°C

2. Naciskaj przycisk ON/OFF przez 1 sekundę, aby włączyć urządzenie, jeśli znajduje się ono

w stanie OFF. Stan urządzenia zostanie zmieniony na ON. Zaświeci się dioda ON/OFF.

3. Naciskaj przycisk COOL przez 1 sekundę, jeśli wymagane jest ochłodzenie, lub przycisk

HEAT, jeśli wymagane jest ogrzewanie.

4. Parametr „Set Temp” odnosi się do ustawienia temperatury.

5. Naciśnij jednokrotnie przycisk ∞, aby przeglądać stan sprężarki(-ek): włączona, wyłączona

lub rozmrażanie. 2000/01/01 [Sat] 12:00am Compressor 1 : ON Compressor 2 : DEFROST

6. Naciśnij ponownie przycisk ∞, aby przeglądać temperaturę w pomieszczeniu i temperaturę

otoczenia. 2000/01/01 [Sat] 12:00am Return Air : 24.0˚C Outdoor Air : 24.0˚C

7. Naciśnij ponownie przycisk ∞, aby przeglądać wybrany typ dla urządzenia, liczbę

zastosowanych sprężarek, opcję wewnętrznego wentylatora „always on”, model i wersję pamięci EEPROM. 2000/01/01 [Sat] 12:00am Type : H/Pump No. Comp : 2 Comp IDF Opt : Model : 5RT90BR_E EP.Rev : 0.0

8. Naciśnij przycisk 5, aby powrócić do poprzedniego ekranu(-ów) lub przycisk ESC, aby

powrócić do ekranu głównego.

9. Naciśnij przycisk ALARM, aby przeglądać lub wyczyścić historię alarmów. Jeśli wystąpi

alarm, należy skontaktować się ze sprzedawcą lub pracownikiem serwisu.

Uwaga: Przedstawiony układ graficzny wyświetlacza służy jedynie jako ilustracja. Może różnić się w zależności od modelu. Wyświetlona informacja będzie podporządkowana ustawieniu głównego panelu kontrolnego.

Tłumaczenie oryginalnej instrukcji 10-OM-5RTBR-0709(1)DENV-PL.indd 5510-OM-5RTBR-0709(1)DENV-PL.indd 55 2/6/15 11:16:55 AM2/6/15 11:16:55 AM56 B. Menu Główne

1. Możliwe jest dokonywanie zmian ustawień fabrycznych. Służy do tego Menu główne. Aby

przejść do Menu głównego, należy nacisnąć przycisk ENTER.

2. Menu główne zawiera następujące menu: menu Obsługa, menu Ustawienia, menu Programator

czasowy, menu Alarm, menu Ostrzeżenie i menu Wyświetlacz. Jak korzystać z Głównego Menu? Krok 1 Naciśnij przycisk ENTER, aby przeglądać podmenu Menu głównego. Krok 2 Przejdź do wybranego podmenu, naciskając przycisk 5 lub ∞. Naciśnij przycisk ENTER, aby wybrać to podmenu. Krok 3 Przejdź do parametru, który chcesz zmienić lub przeglądać, naciskając przycisk 5 lub ∞. Naciśnij przycisk ENTER, aby wybrać ten parametr. Krok 4 Zmień parametr, naciskając przycisk 5 lub ∞. Po zakończeniu naciśnij przycisk ENTER. Naciskaj przycisk ESC, aby powrócić do poprzedniego ekranu aż do momentu, gdy zostanie wyświetlony ekran początkowy. Menu Obsługa To menu umożliwia ustawienie stanu urządzenia (włączone lub wyłączone), trybu pracy urządzenia, zmianę ustawienia temperatury, oraz ręczne rozmrażanie urządzenia (dotyczy tylko trybu ogrzewania). Menu Ustawienia To menu umożliwia ustawienie parametrów pracy urządzenia (wymagane wprowadzenie hasła), ustawień użytkownika, zmianę hasła, ustawienie opcji panelu i odblokowanie panelu. Opcje panelu umożliwiają ustawienie podświetlenia i kontrastu panelu LCD, ustawienie brzęczyka alarmowego, włączenie i wyłączenie wygaszacza ekranu, ustawienie czasu, po którym zostanie włączony wygaszacz ekranu oraz ustawienie sposobu wyświetlania temperatury - w °C lub °F. Uwaga: Aby zmieniać lub przeglądać parametry opcji Ustaw parametry w menu ustawień, wymagane jest wprowadzenie hasła. UWAGA: Hasło powinno być wprowadzane przez lokalnego sprzedawcę/pracownika serwisu. Użytkownik nie może zmieniać wartości ustawionego parametru, ponieważ może to spowodować uszkodzenie urządzenia lub problemy z jego działaniem. Menu Programator Czasowy To menu umożliwia ustawienie zegara, daty, 7-dniowego harmonogramu w celu uruchamiania i zatrzymywania pracy urządzenia oraz włączenie lub wyłączenie ustawionego harmonogramu. Menu Alarm To menu umożliwia przeglądanie i usuwanie historii alarmów. Panel może przechowywać do 20 rekordów błędu/alarmu. Menu Ostrzeżenie To menu umożliwia przeglądanie i usuwanie historii ostrzeżeń. Panel może przechowywać do 20 rekordów ostrzeżeń. Menu Wyświetlacz To menu umożliwia przeglądanie temperatury rejestrowanej przez czujnik(i) wewnętrznego i zewnętrznego wymiennika ciepła, temperatury czynnika rejestrowanej przez czujnik(i) w przewodzie tłocznym, stanu pracy zaworu(-ów) elektromagnetycznego(-ych), zapisu czasu pracy sprężarki(-ek), impulsu otwarcia zaworu EXV, stanu pracy ekonomizera (dotyczy tylko urządzenia z ekonomizerem), czasu kontroli fi ltra, typu sterowania i wersji oprogramowania. Przejście do niektórych podmenu może wymagać wprowadzenia hasła. 10-OM-5RTBR-0709(1)DENV-PL.indd 5610-OM-5RTBR-0709(1)DENV-PL.indd 56 2/6/15 11:16:55 AM2/6/15 11:16:55 AM57 POLSKI Menu Główne Aby przejść do tego menu, naciśnij przycisk ENTER.

Operation Menu Timer Menu Settings Menu Alarm Menu Timer Menu Warning Menu Alarm Menu Display Menu Warning Menu [Main Menu] zawiera 6 podmenu. Naciśnij przycisk 5 lub ∞, aby wybrać podmenu, a następnie przycisk ENTER, aby przejść do wybranego podmenu, lub przycisk ESC, aby przejść do ekranu głównego. Menu Obsługa W [Operation Menu] wybierz [Main Menu], a następnie naciśnij przycisk ENTER, aby przejść do tego menu. OPERATION MENU Status : OFF Mode : Heating Set Temp : 24°C Manual Defrost W tym miejscu można dokonać podstawowych ustawień. Naciśnij przycisk 5 lub ∞, aby wybrać żądane ustawienie. Następnie naciśnij przycisk ENTER, aby przejść do trybu ustawienia. Naciśnij przycisk 5 lub ∞, aby wybrać opcję dla tego ustawienia. Ponownie naciśnij przycisk ENTER, aby potwierdzić ustawienie. Naciśnij przycisk ESC, aby opuścić ekran i przejść do [Main Menu]. Menu Ustawienia W [Settings Menu] wybierz [Main Menu], a następnie naciśnij przycisk ENTER, aby przejść do tego menu.

User Setting Change Password 2 Change Password 1 Panel Option Change Password 2 Unlock Panel Panel Option Znajdują się tu pewne ustawienia zaawansowane. Naciśnij przycisk 5 lub ∞, aby wybrać żądane ustawienie. Następnie naciśnij przycisk ENTER, aby przejść do trybu ustawienia. Naciśnij przycisk 5 lub ∞, aby wybrać opcję dla tego ustawienia. Ponownie naciśnij przycisk ENTER, aby potwierdzić ustawienie. Naciśnij przycisk ESC, aby opuścić ekran i przejść do [Main Menu]. Opcje panelu W [Panel Option] wybierz [Settings Menu], a następnie naciśnij przycisk ENTER, aby przejść do tego menu. Backlight ON WŁ: Normal Alarm Buzzer : ON Contrast : 50% Brightness : Medium Temp Unit : °C Idle Pg Timeout : 10 m Naciśnij przycisk 5 lub ∞, aby wybrać żądane ustawienie, naciśnij przycisk ENTER, aby przejść do tego ustawienia. Naciśnij przycisk 5 lub ∞, aby wybrać żądaną opcję, a następnie naciśnij przycisk ENTER, aby zatwierdzić tę opcję. Naciśnij przycisk ESC, aby opuścić ekran i przejść do [Settings Menu].

Uwaga: Przedstawiony układ graficzny wyświetlacza służy jedynie jako ilustracja. Może różnić się w zależności od modelu. Wyświetlona informacja będzie podporządkowana ustawieniu głównego panelu kontrolnego.

10-OM-5RTBR-0709(1)DENV-PL.indd 5710-OM-5RTBR-0709(1)DENV-PL.indd 57 2/6/15 11:16:56 AM2/6/15 11:16:56 AM58 Menu Programator czasowy W [Timer Menu] wybierz [Main Menu], a następnie naciśnij przycisk ENTER, aby przejść do tego menu. TIMER MENU Clock Setting Date Setting Timer Schedule Timer : Enable To menu zawiera wszystkie ustawienia programatora czasowego/harmonogramu. Naciśnij przycisk

, aby wybrać żądane ustawienie. Następnie naciśnij przycisk ENTER, aby przejść do trybu ustawienia. Naciśnij przycisk

, aby wybrać opcję dla tego ustawienia. Ponownie naciśnij przycisk ENTER, aby potwierdzić to ustawienie. Naciśnij przycisk ESC, aby opuścić ekran i przejść do [Main Menu]. Ustawienie Zegara W [Clock Setting] wybierz [Timer Menu], a następnie naciśnij przycisk ENTER, aby przejść do tego menu. Set Time: hh mm 12 : 00 Naciśnij przycisk

, aby wybrać żądaną opcję. Następnie naciśnij przycisk ENTER, aby przejść do trybu ustawienia. Naciśnij przycisk

, aby wybrać odpowiednią wartość dla tego ustawienia. Ponownie naciśnij przycisk ENTER, aby potwierdzić ustawienie. Naciśnij przycisk ESC, aby opuścić ekran i przejść do [Timer Menu]. Ustawienie Daty W [Date Setting] wybierz [Timer Menu], a następnie naciśnij przycisk ENTER, aby przejść do tego menu.

Set Date: yyyy mm dd 2000 / 01 /01 Day : [Sat] Naciśnij przycisk 5 lub ∞, aby wybrać żądaną opcję, naciśnij przycisk ENTER, aby zatwierdzić tę opcję. Naciśnij przycisk ESC, aby opuścić ekran i przejść do [Timer Menu]. Harmonogram Programatora Czasowego W [Timer Schedule] wybierz [Timer Menu], a następnie naciśnij przycisk ENTER, aby przejść do tego menu. TIMER SETTINGS TIMER 1 ON OFF Timer 1 Sun 0800 1800 Timer 2 Mon 0800 1800 Timer 3 Tue 0800 1800 Wed 0800 1800 To jest menu programowalnego 7-dniowego programatora czasowego. Na każdy dzień można zaprogramować 3 zdarzenia ON/OFF. Użytkownik może każdego dnia (od poniedziałku do niedzieli) ustawić czas włączenia/ wyłączenia ON/OFF programatora czasowego. Aby harmonogram mógł zacząć działać, w [Timer] dla parametru [Timer Menu] należy wybrać opcję Włącz. Naciśnij przycisk ESC, aby opuścić ekran i przejść do [Timer Menu].

• Uwaga: Przedstawiony układ grafi czny wyświetlacza służy jedynie jako ilustracja. Może różnić się w zależności od modelu. Wyświetlona informacja będzie podporządkowana ustawieniu głównego panelu kontrolnego.

10-OM-5RTBR-0709(1)DENV-PL.indd 5810-OM-5RTBR-0709(1)DENV-PL.indd 58 2/6/15 11:16:56 AM2/6/15 11:16:56 AM59 POLSKI Menu Alarm/Menu Ostrzeżenie W [Main Menu] wybierz [Alarm Menu]/[Warning Menu], a następnie naciśnij przycisk ENTER, aby przejść do tego menu.

ALARM MENU WARNING MENU

Show Alarms Show Warnings Erase All Alarms Erase All Warnings W tym miejscu przechowywane są rekordy wszystkich poprzednich wystąpień błędów/alarmów/ ostrzeżeń. Użytkownik może przeglądać lub usuwać te rekordy. Panel może przechowywać do 20 rekordów błędów/alarmów/ostrzeżeń. Naciśnij przycisk ESC, aby opuścić ekran i przejść do [Main Menu]. Pokaż alarmy/Pokaż ostrzeżenia W [Main Menu] wybierz [Show Alarms]/[Show Warnings], a następnie naciśnij przycisk ENTER, aby przejść do tego menu. Alarm 1 WARNING 1 Indoor HEX 1 Indoor HEX 1 abnormal temp deice 2000/01/01 12:00am 2000/01/01 12:00am Rekord zawiera: - Opis alarmu/ostrzeżenia - Datę wystąpienia alarmu/ostrzeżenia - Czas wystąpienia alarmu/ostrzeżenia Dodatkowo w tym menu użytkownik może usunąć rekord(y) alarmów/ostrzeżeń (wymagane jest hasło). Naciśnij przycisk ESC, aby opuścić ekran i przejść do [Alarm Menu]/[Warning Menu]. Menu Wyświetlacz W [Display Menu] wybierz [Main Menu], a następnie naciśnij przycisk ENTER, aby przejść do tego menu.

DISPLAY MENU DISPLAY MENU

Indoor HEX Sensor EXV Opening Outdoor HEX Sensor Economizer Discharge Sensor Filter Check Solenoid Valve Control Type Comp Run Time Software Version To menu umożliwia przeglądanie temperatury rejestrowanej przez czujnik(i) wewnętrznego i zewnętrznego wymiennika ciepła, temperatury czynnika rejestrowanej przez czujnik(i) w przewodzie tłocznym, stanu pracy zaworu(-ów) elektromagnetycznego(-ych), zapisu czasu pracy sprężarki(-ek), impulsu otwarcia zaworu EXV, stanu pracy ekonomizera (dotyczy tylko urządzenia z ekonomizerem), czasu kontroli fi ltra, typu sterowania i wersji oprogramowania. Przejście do niektórych podmenu wymaga wprowadzenia hasła. Oprócz tego użytkownik może usunąć zapis czasu pracy sprężarki (wymagane jest hasło). Naciśnij przycisk ESC, aby opuścić ekran i przejść do [Main Menu].

Uwaga: Przedstawiony układ graficzny wyświetlacza służy jedynie jako ilustracja. Może różnić się w zależności od modelu. Wyświetlona informacja będzie podporządkowana ustawieniu głównego panelu kontrolnego.

1. Wraz z panelem LCD dostarczana jest bateria 3V DC. Jest ona używana w celu zapewnienia

wyświetlania na ekranie LCD rzeczywistego czasu po dokonaniu ustawień programatora czasowego.

2. Panel LCD jest połączony przewodem z płytą główną za pomocą złącza CN8.

Zaczep panel LCD, zaczynając od dołu. Przyciśnij panel LCD, aby zamocować go we wsporniku Usuń panel LCD, zaczynając od górnej części Usuń panel LCD 10-OM-5RTBR-0709(1)DENV-PL.indd 6010-OM-5RTBR-0709(1)DENV-PL.indd 60 2/6/15 11:16:56 AM2/6/15 11:16:56 AM61
