MANUALE UTENTE UATYQ700MCY17 DAIKIN

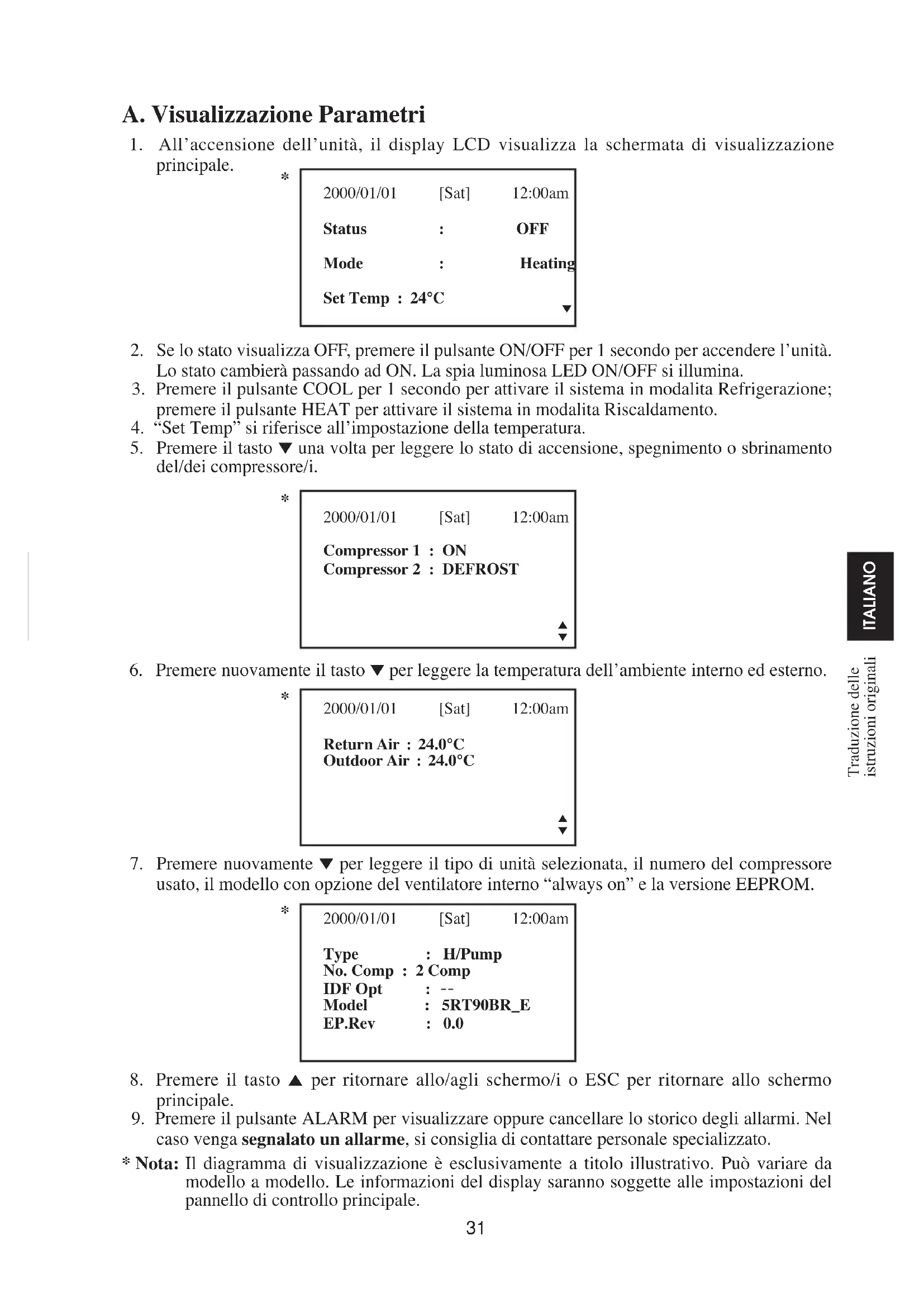

1. All’accensione dell’unità, il display LCD visualizza la schermata di visualizzazione

principale. 2000/01/01 [Sat] 12:00am Status : OFF Mode : Heating Set Temp : 24°C

2. Se lo stato visualizza OFF, premere il pulsante ON/OFF per 1 secondo per accendere l’unità.

Lo stato cambierà passando ad ON. La spia luminosa LED ON/OFF si illumina.

3. Premere il pulsante COOL per 1 secondo per attivare il sistema in modalita Refrigerazione;

premere il pulsante HEAT per attivare il sistema in modalita Riscaldamento.

4. “Set Temp” si riferisce all’impostazione della temperatura.

5. Premere il tasto ∞ una volta per leggere lo stato di accensione, spegnimento o sbrinamento

del/dei compressore/i. 2000/01/01 [Sat] 12:00am Compressor 1 : ON Compressor 2 : DEFROST

6. Premere nuovamente il tasto ∞ per leggere la temperatura dell’ambiente interno ed esterno.

2000/01/01 [Sat] 12:00am Return Air : 24.0°C Outdoor Air : 24.0°C

7. Premere nuovamente ∞ per leggere il tipo di unità selezionata, il numero del compressore

usato, il modello con opzione del ventilatore interno “always on” e la versione EEPROM. 2000/01/01 [Sat] 12:00am Type : H/Pump No. Comp : 2 Comp IDF Opt : Model : 5RT90BR_E EP.Rev : 0.0

8. Premere il tasto 5 per ritornare allo/agli schermo/i o ESC per ritornare allo schermo

9. Premere il pulsante ALARM per visualizzare oppure cancellare lo storico degli allarmi. Nel

caso venga segnalato un allarme, si consiglia di contattare personale specializzato.

• Nota: Il diagramma di visualizzazione è esclusivamente a titolo illustrativo. Può variare da modello a modello. Le informazioni del display saranno soggette alle impostazioni del pannello di controllo principale.

1. Eventuali modifi che all’impostazione dei parametri vanno effettuate attraverso il menu

principale. Premere il pulsante ENTER per passare al Menu Principale.

2. Il Menu Principale consiste del Menu Operazioni, Menu Impostazioni, Menu Timer, Menu

Allarme, Menu di avviso e Menu display. Come si usa il Menu Principale? Passo 1 Premere ENTER per vedere i sub-menu del Menu Principale. Passo 2 Passare al sub-menu desiderato premendo il pulsante 5 oppure ∞. Premere ENTER per selezionare il sub-menu. Passo 3 Passare al parametro che si desidera modifi care oppure visualizzare premendo il pulsante 5 oppure ∞. Premere ENTER per selezionare il parametro. Passo 4 Modifi care il parametro premendo il pulsante 5 oppure ∞. Dopo aver completato l’operazione premere ENTER. Premere ESC per tornare alla videata precedente tante volte fi no a raggiungere la videata iniziale. Menu Operazione Questo menu permette di impostare lo stato dell’unità (su on o off), impostare la modalità operativa dell’unità, cambiare la temperatura impostata e sbrinare manualmente l’unità (applicabile solamente alla modalità di riscaldamento). Menu Confi gurazioni Questo menu permette di impostare i parametri per il funzionamento dell’unità (è richiesto l’inserimento della password), l’impostazione dell’utente, la modifi ca della password, l’impostazione delle opzioni del pannello e lo sblocco del pannello. Le opzioni del pannello permettono di controllare la luce di fondo e il contrasto dello schermo LCD, confi gurare il cicalino di allarme, attivare e disattivare lo screen saver, confi gurare il tempo di attesa per attivazione dello screen saver e confi gurare l’unità di misura della temperatura in °C oppure °F. Nota: Per effettuare dei cambi o vedere il parametro di regolazione nel menu delle regolazioni è necessaria la password. AVVERTENZA: Si consiglia di far effettuare tutte le operazioni per le quali è necessario introdurre la password rivenditore locale/personale di assistenza tecnica. Modifi che improprie del valori dei parametri di confi gurazione potrebbero causare danni all’unità oppure essere causa di malfunzionamenti. Menu Timer Questo menu permette di impostare ora e data, pianifi care per un periodo de 7 giorni accensioni e spegnimenti, attivare o sospendere la pianifi cazione. Menu Allarme Questo menu permette di vedere lo storico degli allarmi e anche cancellare questo storico. Nel pannello possono essere memorizzati fi no a 20 record di malfunzionamenti/allarmi. Menu Di Avviso Questo menu consente di leggere la cronologia degli avvisi e, inoltre, di cancellarne la registrazione. Il pannello è in grado di conservare fi no a 20 registrazioni di avviso. Menu Display Questo menu consente di leggere la temperatura del/dei sensore/i dello scambiatore di calore interno, la temperatura del/dei sensore/i dello scambiatore di calore esterno, la temperatura del/dei sensore/i di scarico, lo stato operativo della/le valvola/e solenoidi, la registrazione del tempo di funzionamento del/dei compressore/i, l’impulso di apertura EXV, lo stato dell’operazione di economizzazione (applicabile solamente ad unità con funzione di economizzazione), tempo di controllo del fi ltro, tipo di controllo e versione del software. L’accesso ad alcuni sottomenu può essere permesso solo tramite l’inserimento di una password. 6-OM-5RTBR-0709(1)DENV-IT.indd 326-OM-5RTBR-0709(1)DENV-IT.indd 32 2/6/15 11:15:29 AM2/6/15 11:15:29 AM33 ENGLISH ITALIANO Menu Principale Premere ENTER per accedere a questo menu.

Operation Menu Timer Menu Settings Menu Alarm Menu Timer Menu Warning Menu Alarm Menu Display Menu Warning Menu Quest’unità è dotata di 6 sub-menu nel [Main Menu]. Premere 5 oppure ∞ per selezionare il sub- menu desiderato, premere ENTER per l’accesso a un sub-menu oppure premere ESC per uscire e tornare alla videata del Menu Principale. Menu Operazione Selezionare [Operation Menu] nel [Main Menu] e premere ENTER per accedere a questo menu. OPERATION MENU Status : OFF Mode : Heating Set Temp : 24°C Manual Defrost Alcune impostazioni di base possono essere eseguite qui. Premere 5 o ∞ per selezionare l’impostazione richiesta. Quindi premere ENTER per accedere alla modalità di impostazione. Premere 5 o ∞ per passare da un’impostazione all’altra. Premere nuovamente ENTER per confermare l’impostazione. Premere ESC per uscire e tornare al [Main Menu]. Menu Delle Confi gurazioni Selezionare [Settings Menu] nel [Main Menu] e premere ENTER per accedere a questo menu.

User Setting Change Password 2 Change Password 1 Panel Option Change Password 2 Unlock Panel Panel Option Alcune impostazioni avanzate si possono trovare qui. Premere 5 o ∞ per selezionare l’impostazione richiesta. Quindi premere ENTER per accedere alla modalità di impostazione. Premere 5 o ∞ per passare da un’impostazione all’altra. Premere nuovamente ENTER per confermare l’impostazione. Premere ESC per uscire e tornare al [Main Menu]. Opzioni Del Pannello Selezionare [Panel Option] nel [Settings Menu] e premere ENTER per accedere a questo menu. Backlight ON : Normal Alarm Buzzer : ON Contrast : 50% Brightness : Medium Temp Unit : °C Idle Pg Timeout : 10 m Premere 5 oppure ∞ per selezionare il parametro desiderato, premere ENTER per accedere alla confi gurazione del parametro. Premere 5 oppure ∞ per selezionare l’opzione desiderata, premere ENTER per accedere alla confi gurazione della opzione. Premere ESC per uscire e tornare al [Settings Menu].

• Nota: Il diagramma di visualizzazione è esclusivamente a titolo illustrativo. Può variare da modello a modello. Le informazioni del display saranno soggette alle impostazioni del pannello di controllo principale.

6-OM-5RTBR-0709(1)DENV-IT.indd 336-OM-5RTBR-0709(1)DENV-IT.indd 33 2/6/15 11:15:29 AM2/6/15 11:15:29 AM34 Menu Timer Selezionare [Timer Menu] nel [Main Menu] e premere ENTER per accedere a questo menu. TIMER MENU Clock Setting Date Setting Timer Schedule Timer : Enable In questo menu sono incluse tutte le impostazioni del timer/programmazione. Premere 5 o ∞ per selezionare l’impostazione richiesta. Quindi premere ENTER per accedere alla modalità di impostazione. Premere 5 o ∞ per passare da un’impostazione all’altra. Premere nuovamente ENTER per confermare l’impostazione. Premere ESC per uscire e tornare al [Main Menu]. Impostazione Dell’ora Selezionare [Clock Setting] nel [Timer Menu] e premere ENTER per accedere a questo menu. Set Time: hh mm 12 : 00 Premere 5 o ∞ per selezionare l’opzione richiesta. Quindi premere ENTER per accedere alla modalità di impostazione. Premere 5 o ∞ per passare da un’impostazione all’altra. Premere nuovamente ENTER per confermare l’impostazione. Premere ESC per uscire e tornare al [Timer Menu]. Impostazione Della Data Selezionare [Date Setting] nel [Timer Menu] e premere ENTER per accedere a questo menu.

per selezionare l’opzione desiderata, premere ENTER per selezionare l’opzione. Premere ESC per uscire e tornare al [Timer Menu]. Programmazione Del Timer Selezionare [Timer Schedule] nel [Timer Menu] e premere ENTER per accedere a questo menu. TIMER SETTINGS TIMER 1 ON OFF Timer 1 Sun 0800 1800 Timer 2 Mon 0800 1800 Timer 3 Tue 0800 1800 Wed 0800 1800 La programmazione può essere effettuata per un periodo di 7 giorni. Sono possibili 3 eventi ON/OFF per ogni giorno. L’utente può selezionare l’attivazione o meno del timer per ogni giorno (es.: Sabato - Domenica). Per rendere effettiva la programmazione, è necessario abilitare la funzione/parametro [Timer] nel [Timer Menu]. Premere ESC per uscire e tornare al [Timer Menu].

• Nota: Il diagramma di visualizzazione è esclusivamente a titolo illustrativo. Può variare da modello a modello. Le informazioni del display saranno soggette alle impostazioni del pannello di controllo principale.

Show Alarms Show Warnings Erase All Alarms Erase All Warnings Questo luogo conserva le registrazioni di tutti i difetti/allarmi/avvisi che si sono verifi cati in precedenza. L’utilizzatore può leggere o cancellare queste registrazioni. Il pannello è in grado di conservare fi no a 20 registrazioni relative a difetti/avvisi di allarme. Premere ESC per uscire e tornare al [Main Menu]. Mostra Allarmi/Mostra Avvisi Selezionare [Show Alarms]/[Show Warnings] nel [Main Menu] e premere ENTER per accedere a questo menu. Alarm 1 WARNING 1 Indoor HEX 1 Indoor HEX 1 abnormal temp deice 2000/01/01 12:00am 2000/01/01 12:00am Il registro mostra: - Descrizione Allarme/Avviso - Data in cui si è verifi cato l’Allarme/Avviso - Ora in cui si è verifi cato l’Allarme/Avviso Oltre a ciò, l’utente può eliminare la/le registrazione/i dell’allarme/avviso in questo menu (è richiesta la password). Premere ESC per uscire e tornare al [Alarm Menu]/[Warning Menu]. Menu Display Selezionare [Display Menu] nel [Main Menu] e premere ENTER per accedere a questo menu.

DISPLAY MENU DISPLAY MENU

Indoor HEX Sensor EXV Opening Outdoor HEX Sensor Economizer Discharge Sensor Filter Check Solenoid Valve Control Type Comp Run Time Software Version Questo menu visualizza la temperatura del/dei sensore/i dello scambiatore di calore interno, la temperatura del/dei sensore/i dello scambiatore di calore esterno, la temperatura del/dei sensore/i di scarico, lo stato operativo della/le valvola/e solenoidi, la registrazione del tempo di funzionamento del/dei compressore/i, l’impulso di apertura EXV, lo stato dell’operazione di economizzazione (applicabile solamente ad unità con funzione di economizzazione), tempo di controllo del fi ltro, tipo di controllo e versione del software. L’accesso ad alcuni sottomenu può essere permesso solo tramite l’inserimento di una password. Oltre a ciò, l’utente può annullare la registrazione del tempo di funzionamento del compressore (è richiesta la password). Premere ESC per uscire e tornare al [Main Menu].

• Nota: Il diagramma di visualizzazione è esclusivamente a titolo illustrativo. Può variare da modello a modello. Le informazioni del display saranno soggette alle impostazioni del pannello di controllo principale.

6-OM-5RTBR-0709(1)DENV-IT.indd 356-OM-5RTBR-0709(1)DENV-IT.indd 35 2/6/15 11:15:29 AM2/6/15 11:15:29 AM36 C. Installazione Quando si installa il pannello LCD sul supporto, Passo 1 Passo 2 Rimozione del pannello LCD dal supporto, Passo 1 Passo 2

1. Una batteria da 3V DC è fornita con il pannello LCD. Serve per assicurare che venga mostrata

l’ora corretta una volta che il Timer è stato impostato.

2. Il pannello LCD è connesso alla scheda principale tramite la connessione CN8.

Incastrare il pannello LCD sulla parte inferiore del supporto Agganciare il pannello LCD alla staffa di supporto Rimuovere il pannello LCD dalla parte superiore del supporto Rimuovere il pannello LCD 6-OM-5RTBR-0709(1)DENV-IT.indd 366-OM-5RTBR-0709(1)DENV-IT.indd 36 2/6/15 11:15:29 AM2/6/15 11:15:29 AMΕΛΛΗΝΙΚΆ
