MANUAL DE USUARIO UATYQ700MCY17 DAIKIN

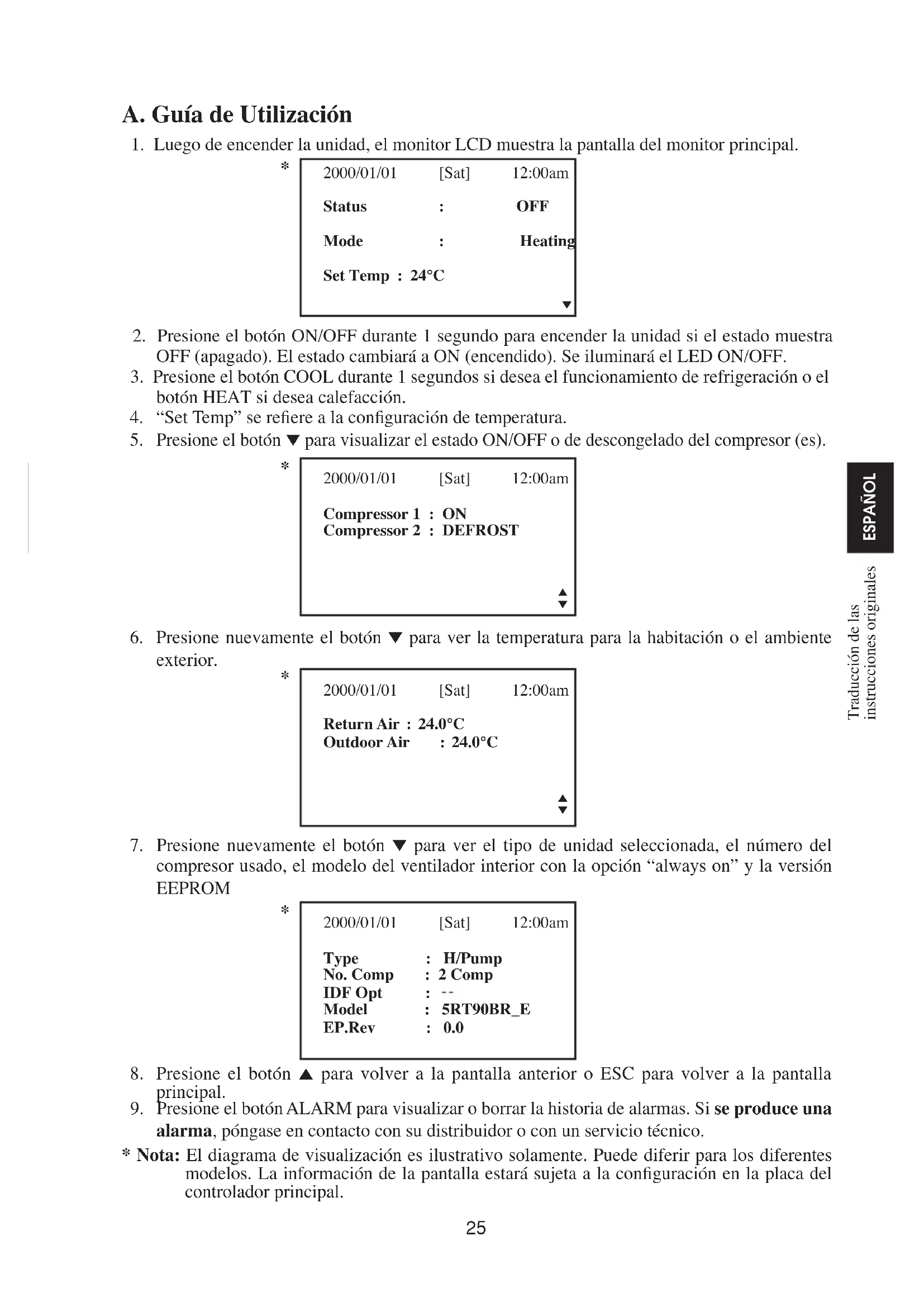

1. Luego de encender la unidad, el monitor LCD muestra la pantalla del monitor principal.

2000/01/01 [Sat] 12:00am Status : OFF Mode : Heating Set Temp : 24°C

2. Presione el botón ON/OFF durante 1 segundo para encender la unidad si el estado muestra

OFF (apagado). El estado cambiará a ON (encendido). Se iluminará el LED ON/OFF.

3. Presione el botón COOL durante 1 segundos si desea el funcionamiento de refrigeración o el

botón HEAT si desea calefacción.

4. “Set Temp” se refi ere a la confi guración de temperatura.

Presione el botón ∞ para visualizar el estado ON/OFF o de descongelado del compresor (es). 2000/01/01 [Sat] 12:00am Compressor 1 : ON Compressor 2 : DEFROST

6. Presione nuevamente el botón ∞ para ver la temperatura para la habitación o el ambiente

exterior. 2000/01/01 [Sat] 12:00am Return Air : 24.0°C Outdoor Air : 24.0°C

7. Presione nuevamente el botón ∞ para ver el tipo de unidad seleccionada, el número del

compresor usado, el modelo del ventilador interior con la opción “always on” y la versión EEPROM 2000/01/01 [Sat] 12:00am Type : H/Pump No. Comp : 2 Comp IDF Opt : Model : 5RT90BR_E EP.Rev : 0.0

8. Presione el botón 5 para volver a la pantalla anterior o ESC para volver a la pantalla

9. Presione el botón ALARM para visualizar o borrar la historia de alarmas. Si se produce una

alarma, póngase en contacto con su distribuidor o con un servicio técnico.

• Nota: El diagrama de visualización es ilustrativo solamente. Puede diferir para los diferentes modelos. La información de la pantalla estará sujeta a la confi guración en la placa del controlador principal.

1. Se pueden hacer cambios en los parámetros de fábrica. Esto se hace en el menú principal.

Pulse el botón ENTER para acceder a este menú.

2. El menú principal está formado por el menú de operación, menú de ajustes, menú de

programación, menú de alarmas, menú de advertencia y menú de display. Cómo se utiliza el Menú Principal? Paso 1 Pulse ENTER para visualizar los submenús del Menú Principal. Paso 2 Vaya al submenú que desee pulsando el botón 5 o ∞. Pulse ENTER para seleccionar el submenú. Paso 3 Vaya al parámetro que desee cambiar o visualizar pulsando el botón 5 o ∞. Pulse ENTER para seleccionar este parámetro. Paso 4 Cambie el parámetro pulsando el botón 5 o ∞. Una vez completado, pulse ENTER. Pulse ESC para volver a la pantalla anterior hasta que se muestre la pantalla inicial. Menú de Operación Este menú nos permite fi jar el estado de la unidad (encendido o apagado), fi jar el modo de funcionamiento de la unidad, cambiar la confi guración de la temperatura y descongelar manualmente la unidad (aplicable sólo para el modo de calefacción). Menú de Ajustes Este menú nos permite fi jar los parámetros para el funcionamiento de la unidad (requiere que se ingrese la contraseña), confi guración el usuario, cambiar la contraseña, fi jar la opción del panel y desbloquear el panel. Las opciones del panel nos permiten ajustar la luz de fondo y el contraste del LCD, ajustar el zumbador de la alarma y desactivar el ahorro de energía de pantalla y ajustar el tiempo de ahorro de energía de pantalla y ajustar el display de temperatura en °C o °F. Nota: El parámetro introducido en el menú de ajuste requiere una contraseña para cualquier cambio o para la visualización del parámetro. AVISO: La introducción de las contraseñas debe ser realizada por el distribuidor/servicio técnico local. El usuario no puede debe el valor de los parámetros, ya que puede dañar la unidad o alterar su funcionamiento. Menú de Programador Este menú permite ajustar el reloj, ajustar la fecha, poner un programa de 7 días para la puesta en marcha y parada del acondicionador y activar y desactivar el programa. Menú de Alarmas Este menú permite visualizar la historia de alarmas y también borrar el registro. El panel puede guardar hasta 20 registros de fallo/alarma. Menú de Advertencia Este menú nos permite ver el historial de advertencias y borrar los registros. El panel puede guardar hasta 20 registros de advertencia. Menú de Visualización Este menú nos permite ver la temperatura del sensor intercambiador de calor en el interior, la temperatura del sensor intercambiador de calor en el exterior, la temperatura del sensor de descarga, el estado de funcionamiento de la válvula del solenoide, el registro del tiempo de ejecución del compresor, el pulso de apertura de EXV, el estado de funcionamiento del economizador (aplicable para la unidad sólo con economizador), el tiempo de verifi cación del fi ltro, el tipo de control y la versión de software. Necesitará una contraseña para poder ingresar a algunos de los submenús. 5-OM-5RTBR-0709(1)DENV-ES.indd 265-OM-5RTBR-0709(1)DENV-ES.indd 26 2/6/15 11:13:48 AM2/6/15 11:13:48 AM27 ENGLISH ESPAÑOL Menú Principal Presione ENTER para acceder a este menú.

Warning Menu Hay 6 submenús en el [Main Menu]. Presione 5 o ∞ para seleccionar los submenú y presione ENTER para acceder al submenú o presione ESC para salir a la pantalla del menú principal. Menú de Operación Seleccione [Operation Menu] en [Main Menu] y presione ENTER para acceder a este menú. OPERATION MENU Status : OFF Mode : Heating Set Temp : 24°C Manual Defrost Algunas confi guraciones básicas se pueden hacer aquí. Presione 5 o ∞ para seleccionar la confi guración requerida. Luego, presione ENTER para ingresar el modo de confi guración. Presione 5 o ∞ para cambiar la confi guración. Presione ENTER nuevamente para confi rmar la confi guración. Presione ESC para salir a [Main Menu]. Menú de Ajustes Seleccione [Settings Menu] en [Main Menu] y presione ENTER para acceder a este menú.

Set Parameter Change Password 1 User Setting Change Password 2 Change Password 1 Panel Option Change Password 2 Unlock Panel Panel Option Algunas confi guraciones avanzadas se pueden encontrar aquí. Presione 5 o ∞ para seleccionar la confi guración requerida. Luego, presione ENTER para ingresar el modo de confi guración. Presione 5 o ∞ para cambiar la confi guración. Presione ENTER nuevamente para confi rmar la confi guraciò. Presione ESC para salir a [Main Menu]. Opciones de Panel Seleccione [Panel Option] en [Settings Menu] y presione ENTER para acceder a este menú. Backlight ON : Normal Alarm Buzzer : ON Contrast : 50% Brightness : Medium Temp Unit : °C Idle Pg Timeout : 10 m Presione 5 o ∞ para seleccionar el ajuste requerido, presione ENTER para introducir el ajuste. Presione 5 o ∞ para seleccionar la opción deseada y presione ENTER para confi rmar. Presione ESC para salir a [Settings Menu].

• Nota: El diagrama de visualización es ilustrativo solamente. Puede diferir para los diferentes modelos. La información de la pantalla estará sujeta a la confi guración en la placa del controlador principal.

5-OM-5RTBR-0709(1)DENV-ES.indd 275-OM-5RTBR-0709(1)DENV-ES.indd 27 2/6/15 11:13:48 AM2/6/15 11:13:48 AM28 Menú la Hora Seleccione [Timer Menu] en [Main Menu] y presione ENTER para acceder a este menú. TIMER MENU Clock Setting Date Setting Timer Schedule Timer : Enable Todas las confi guraciones del temporizador/programa se incluyen en este menú. Presione 5 o ∞ para seleccionar la confi guración requerida. Luego, presione ENTER para ingresar el modo de confi guración. Presione 5 o ∞ para cambiar la confi guración. Presione ENTER nuevamente para confi rmar la confi guración. Presione ESC para salir a [Main Menu]. Confi guración del Reloj Seleccione [Clock Setting] en [Timer Menu] y presione ENTER para acceder a este menú. Set Time: hh mm 12 : 00 Presione 5 o ∞ para seleccionar la opción requerida. Luego, presione ENTER para ingresar el modo de confi guración. Presione 5 o ∞ para cambiar la confi guración. Presione ENTER nuevamente para confi rmar la confi guración. Presione ESC para salir a [Timer Menu]. Confi guración de la Fecha Seleccione [Date Setting] en [Timer Menu] y presione ENTER para acceder a este menú. Set Date: yyyy mm dd 2000 / 01 /01 Day : [Sat] Presione 5 o ∞ para seleccionar la opción deseada y presione ENTER para confi rmar. Presione ESC para salir a [Timer Menu]. Programa del Temporizador Seleccione [Timer Schedule] en [Timer Menu] y presione ENTER para acceder a este menú. TIMER SETTINGS TIMER 1 ON OFF Timer 1 Sun 0800 1800 Timer 2 Mon 0800 1800 Timer 3 Tue 0800 1800 Wed 0800 1800 Este es el menú de programación de 7 días. Hay dos 3 opciones ON/OFF en un día. El usuario puede elegir ajustar el programador ON/OFF cada día (domingo - sábado). Antes de poder utilizar este programa, el usuario debe ajustar el [Timer] en el menú [Timer Menu] para su activación. Presione ESC para salir a [Timer Menu].

• Nota: El diagrama de visualización es ilustrativo solamente. Puede diferir para los diferentes modelos. La información de la pantalla estará sujeta a la confi guración en la placa del controlador principal.

Show Alarms Show Warnings Erase All Alarms Erase All Warnings Este lugar mantiene un registro para todas las fallas/alarmas/advertencias que ocurrieron previamente. El usuario puede ver o borrar estos registros. El panel puede guardar hasta 20 registros de adevetencia de fallos/alarmas. Presione ESC para salir a [Main Menu]. Mostrar Alarmas/Mostrar Advertencias Seleccione [Show Alarms]/[Show Warnings] en [Main Menu] y presione ENTER para acceder a este menú. Alarm 1 WARNING 1 Indoor HEX 1 Indoor HEX 1 abnormal temp deice 2000/01/01 12:00am 2000/01/01 12:00am El registro muestra: - Descripción de la alarma/advertencia - Fecha de incidencia de la alarma/advertencia - Hora de incidencia de la alarma/advertencia Además de eso, el usuario puede borrar los registros de la alarma/advertencia en este menú (se necesita una contraseña). Presione ESC para salir a [Alarm Menu]/[Warning Menu]. Menú de Display Selecciones [Display Menu] en [Main Menu] y presione ENTER para acceder a este menú.

DISPLAY MENU DISPLAY MENU

Indoor HEX Sensor EXV Opening Outdoor HEX Sensor Economizer Discharge Sensor Filter Check Solenoid Valve Control Type Comp Run Time Software Version El menú muestra la temperatura del sensor del intercambiador de calor del interior, la temperatura del sensor del intercambiador de calor del exterior, la temperatura del sensor de descarga, el estado de funcionamiento de la válvula del solenoide, el registro del tiempo de ejecución del compresor, el pulso de apertura de EXV, el estado de funcionamiento del economizador (aplicable para la unidad sólo con economizador), el tiempo de verifi cación del fi ltro, el tipo de control y la versión de software. Necesitará una contraseña para poder ingresar a algunos de los submenús. Además, el usuario puede borrar el registro del tiempo de ejecución del compresor (se necesita una contraseña). Presione ESC para salir a [Main Menu].

• Nota: El diagrama de visualización es ilustrativo solamente. Puede diferir para los diferentes modelos. La información de la pantalla estará sujeta a la confi guración en la placa del

1. Se incluye una pila de 3V DC con el LCD. Se utiliza para garantizar que el LCD visualiza la

hora real tras ajustarse el programador.

2. El LCD se conecta al cuadro principal con una conexión CN8.

En primer lugar, enganchar el panel en la parte inferior. Presionar para fi jar el panel LCD en el soporte Soltar el panel en primer lugar desde la parte superior Soltar el panel LCD 5-OM-5RTBR-0709(1)DENV-ES.indd 305-OM-5RTBR-0709(1)DENV-ES.indd 30 2/6/15 11:13:49 AM2/6/15 11:13:49 AM31 ENGLISH ITALIANO A. Visualizzazione Parametri
