MODE D'EMPLOI UATYQ700MCY17 DAIKIN

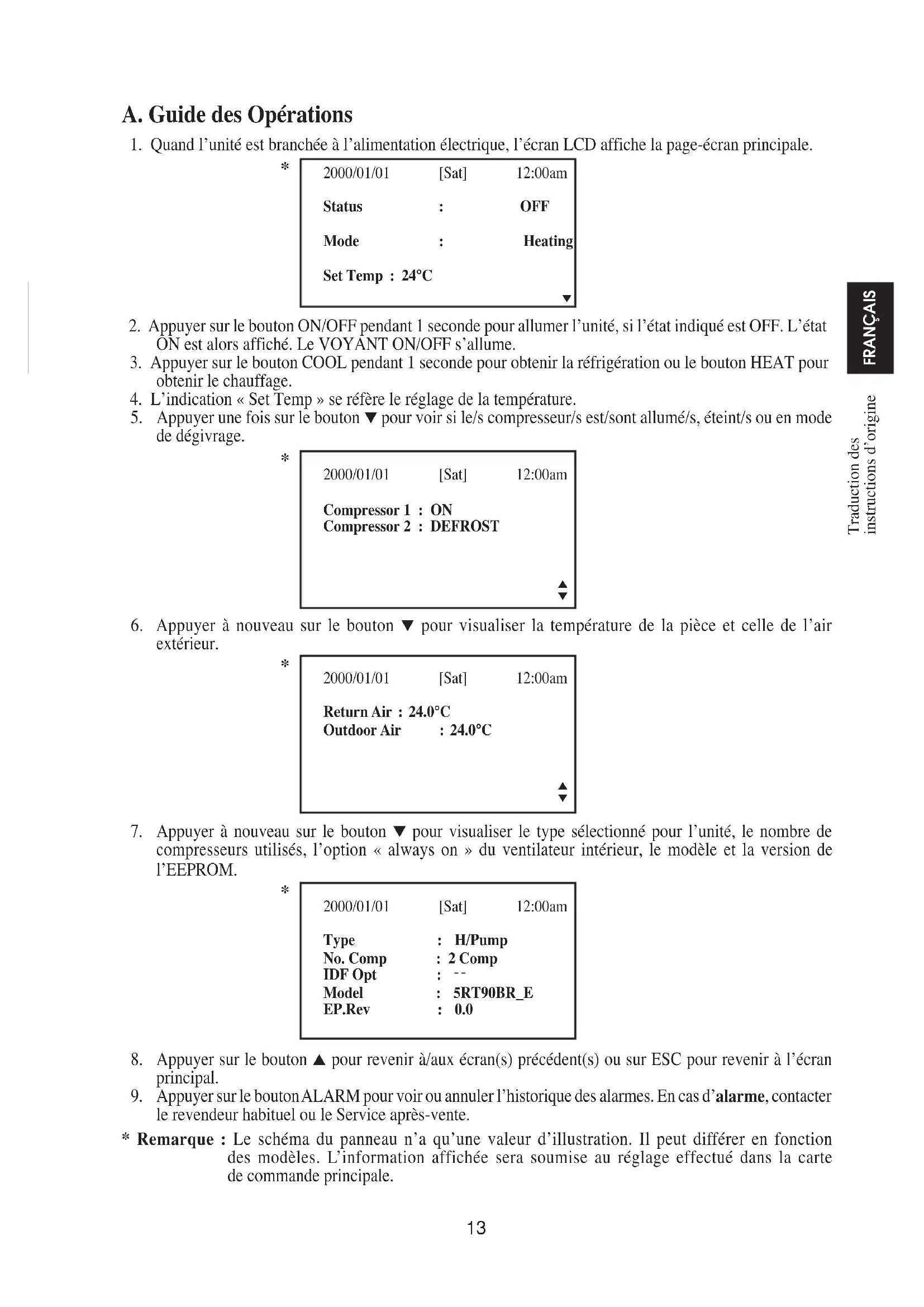

1. Quand l’unité est branchée à l’alimentation électrique, l’écran LCD affiche la page-écran principale.

2000/01/01 [Sat] 12:00am Status : OFF Mode : Heating Set Temp : 24°C

2. Appuyer sur le bouton ON/OFF pendant 1 seconde pour allumer l’unité, si l’état indiqué est OFF. L’état

ON est alors affiché. Le VOYANT ON/OFF s’allume.

3. Appuyer sur le bouton COOL pendant 1 seconde pour obtenir la réfrigération ou le bouton HEAT pour

obtenir le chauffage.

4. L’indication « Set Temp » se réfère le réglage de la température.

5. Appuyer une fois sur le bouton ∞ pour voir si le/s compresseur/s est/sont allumé/s, éteint/s ou en mode

de dégivrage. 2000/01/01 [Sat] 12:00am Compressor 1 : ON Compressor 2 : DEFROST

6. Appuyer à nouveau sur le bouton ∞ pour visualiser la température de la pièce et celle de l’air

extérieur. 2000/01/01 [Sat] 12:00am Return Air : 24.0°C Outdoor Air : 24.0°C

7. Appuyer à nouveau sur le bouton ∞ pour visualiser le type sélectionné pour l’unité, le nombre de

compresseurs utilisés, l’option « always on » du ventilateur intérieur, le modèle et la version de l’EEPROM. 2000/01/01 [Sat] 12:00am Type : H/Pump No. Comp : 2 Comp IDF Opt : Model : 5RT90BR_E EP.Rev : 0.0

8. Appuyer sur le bouton 5 pour revenir à/aux écran(s) précédent(s) ou sur ESC pour revenir à l’écran

9. Appuyer sur le bouton ALARM pour voir ou annuler l’historique des alarmes. En cas d’alarme, contacter

le revendeur habituel ou le Service après-vente.

• Remarque : Le schéma du panneau n’a qu’une valeur d’illustration. Il peut différer en fonction des modèles. L’information affichée sera soumise au réglage effectué dans la carte de commande principale.

1. Il est possible de modifier les paramètres saisis en usine. Cette opération doit être effectuée à partir du

Menu Principal. Appuyer sur le bouton ENTER pour passer au Menu principal.

2. Le Menu principal comprend le Menu des opérations, le Menu des configurations, le Menu

du minuteur, le Menu des alarmes, le Menu des avertissements et le Menu d’affichage. Comment utiliser le Menu Principal? Point 1 Appuyer sur ENTER pour voir les sous-menus du Menu principal. Point 2 Passer au sous-menu voulu en appuyant sur le bouton 5 ou ∞. Appuyer sur ENTER pour sélectionner le sous-menu. Point 3 Passer aux paramètres à modifier ou les afficher en appuyant sur le bouton 5 ou ∞. Appuyer sur ENTER pour sélectionner le paramètre. Point 4 Modifier le paramètre en appuyant sur le bouton 5 ou ∞. Appuyer ensuite sur ENTER. Appuyer sur ESC pour retourner à la page-écran précédente ou plusieurs fois sur ce même bouton pour retourner à la page-écran initiale. Menu des Opérations Ce menu permet de modifier l’état de l’unité (allumée ou éteinte), de modifier le mode de fonctionnement, de saisir la température de l’eau et de dégeler manuellement l’unité (uniquement pour le mode chauffage). Menu des Configurations Ce menu permet de définir les paramètres de fonctionnement de l’unité (nécessite un mot de passe), d’entrer les réglages utilisateur, de modifier le mot de passe, de définir les options du panneau et de déverrouiller le panneau. Les options du panneau permettent de contrôler la lumière de fond et le contraste de l’afficheur à cristaux liquides, de régler la sonnerie d’alarme, d’activer ou de désactiver l’économiseur d’écran, de configurer le temps d’attente pour l’activation de l’économiseur d’écran et de mettre l’afficheur de la température sur °C ou °F. Remarque : Le mot de passe est nécessaire pour faire des modifications ou voir le paramètre de réglage dans le menu correspondant. ATTENTION : Toutes les opérations pour lesquelles il faut taper le mot de passe doivent être effectuées par le revendeur local /personnel du Service après-vente. Il est interdit à l’utilisateur de modifier les valeurs des paramètres de configuration car cela pourrait abîmer l’unité ou nuire au bon fonctionnement. Menu du Minuteur Ce menu permet de configurer l’horloge, configurer la date, configurer un horaire de 7 jours pour allumer/ éteindre l’unité et pour activer ou désactiver un horaire configuré. Menu des Alarmes Ce menu permet de voir l’historique des alarmes et d’annuler cet historique. Jusqu’à 20 registres de défauts/ alarmes peuvent être mémorisés dans le panneau. Menu des Avertissements Ce menu permet de visualiser l’historique des avertissements ainsi que de supprimer les registres d’avertissement. Jusqu’à 20 registres d’avertissement peuvent être mémorisés dans le panneau. Menu du Afficheur Ce menu permet de visualiser la température du/des capteur(s) de l’échangeur thermique intérieur, la température du/des capteur(s) de l’échangeur thermique extérieur, l’état de fonctionnement de la/des vanne(s) solénoïde(s), l’enregistrement du temps de fonctionnement du/des compresseur(s), l’impulsion d’ouverture de l’EXV, l’état de fonctionnement de l’économiseur (seulement applicable pour les unités avec économiseur), la date de vérification du filtre, le type de contrôle et la version logicielle. L’accès à certaines parties du sous- menu peut nécessiter un mot de passe. 3-OM-5RTBR-0709(1)DENV-FR.indd 143-OM-5RTBR-0709(1)DENV-FR.indd 14 2/6/15 11:13:23 AM2/6/15 11:13:23 AM15 ENGLISH FRANÇAIS Menu Principal Appuyer sur ENTER pour accéder à ce menu. MAIN MENU MAIN MENU Operation Menu Timer Menu Settings Menu Alarm Menu Timer Menu Warning Menu Alarm Menu Display Menu Warning Menu

Cette unité dispose de 6 sous-menus dans le [Main Menu]. Appuyer sur le bouton 5 ou ∞ pour sélectionner le sous-menu voulu, appuyer sur ENTER pour accéder à un sous-menu ou sur ESC pour quitter cette page et retourner à la page-écran du menu principal. Menu Opérations Sélectionner [Operation Menu] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu. OPERATION MENU Status : OFF Mode : Heating Set Temp : 24°C Manual Defrost Ici, il est possible d’effectuer quelques réglages de base. Appuyer sur 5 ou sur ∞ pour sélectionner le réglage requis. Ensuite, appuyer sur ENTER pour entrer dans le mode de configuration. Appuyer sur 5 ou sur ∞ pour sélectionner le réglage. Appuyer à nouveau sur ENTER pour confirmer le réglage. Appuyer sur ESC pour sortir vers [Main Menu]. Menu Configurations Sélectionner [Settings Menu] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu.

User Setting Change Password 2 Change Password 1 Panel Option Change Password 2 Unlock Panel Panel Option Ici, il est possible d’effectuer quelques réglages avancés. Appuyer sur 5 ou sur ∞ pour sélectionner le réglage requis. Ensuite, appuyer sur ENTER pour entrer dans le mode de configuration. Appuyer sur 5 ou sur ∞ pour sélectionner le réglage. Appuyer à nouveau sur ENTER pour confirmer le réglage. Appuyer sur ESC pour sortir vers [Main Menu]. Options du Panneau Sélection [Panel Option] dans le [Settings Menu] et appuyer sur ENTER pour accéder à ce menu. Backlight ON : Normal Alarm Buzzer : ON Contrast : 50% Brightness : Medium Temp Unit : °C Idle Pg Timeout : 10 m Appuyer sur le bouton 5 ou ∞ pour sélectionner le paramètre voulu et sur ENTER pour accéder à la configuration du paramètre. Appuyer sur le bouton 5 ou ∞ pour sélectionner l’option voulue, appuyer sur ENTER pour accéder à la configuration des options. Appuyer sur ESC pour sortir vers [Settings Menu].

• Remarque: Le schéma du panneau n’a qu’une valeur d’illustration. Il peut différer en fonction des modèles.L’information affichée sera soumise au réglage effectué dans la carte de commande principale.

Menu Minuteur Sélectionner [Timer Menu] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu. TIMER MENU Clock Setting Date Setting Timer Schedule Timer : Enable Tous les réglages du minuteur/calendrier sont inclus dans ce menu. Appuyer sur 5 ou sur ∞ pour sélectionner le réglage requis. Ensuite, appuyer sur ENTER pour entrer dans le mode de configuration. Appuyer sur 5 ou sur ∞ pour sélectionner le réglage. Appuyer à nouveau sur ENTER pour confirmer le réglage. Appuyer sur ESC pour revenir au [Main Menu]. Réglage de L’heure Sélectionner [Clock Setting] dans le [Timer Menu] et appuyer sur ENTER pour accéder à ce menu. Set Time : hh mm 12 : 00 Appuyer sur 5 ou sur ∞ pour sélectionner l’option requise. Ensuite, appuyer sur ENTER pour entrer dans le mode de configuration. Appuyer sur 5 ou sur ∞ pour sélectionner le réglage. Appuyer à nouveau sur ENTER pour confirmer le réglage. Appuyer sur ESC pour quitter cette page et retourner à la page-écran du [Timer Menu]. Réglage de la Date Sélectionner [Date Setting] dans le [Timer Menu] et appuyer sur ENTER pour accéder à ce menu.

Set Date : yyyy mm dd 2000 / 01 /01 Day : [Sat] Appuyer sur le bouton 5 ou ∞ pour sélectionner l’option voulue et appuyer sur ENTER pour accéder aux options. Appuyer sur ESC pour quitter cette page et retourner à la page-écran du [Timer Menu]. Calendrier Minuteur Sélectionner [Timer Schedule] dans le [Timer Menu] et appuyer sur ENTER pour accéder à ce menu. TIMER SETTINGS TIMER 1 ON OFF Timer 1 Sun 0800 1800 Timer 2 Mon 0800 1800 Timer 3 Tue 0800 1800 Wed 0800 1800 Cet horaire du minuteur est programmable pendant 7 jours. 3 événements ON/OFF par jour sont possibles. L’utilisateur peut choisir d’activer ou pas le minuteur chaque jour (p. ex. : Samedi – Dimanche). Avant que cet horaire puisse fonctionner, l’utilisateur doit régler la [Timer] dans le [Timer Menu] afin de l’activer. Appuyer sur ESC pour revenir au [Timer Menu].

• Remarque : Le schéma du panneau n’a qu’une valeur d’illustration. Il peut différer en fonction des modèles. L’information affichée sera soumise au réglage effectué dans la carte de commande principale.

3-OM-5RTBR-0709(1)DENV-FR.indd 163-OM-5RTBR-0709(1)DENV-FR.indd 16 2/6/15 11:13:23 AM2/6/15 11:13:23 AM17 ENGLISH FRANÇAIS Menu des Alarmes/Menu des Avertissements Sélectionner [Alarm Menu]/[Warning Menu] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu.

ALARM MENU WARNING MENU

Show Alarms Show Warnings Erase All Alarms Erase All Warnings Ici, toutes les erreurs/alarmes/avertissements précédents sont enregistrés. L’utilisateur peut voir et annuler ces enregistrements. Jusqu’à 20 registres d’avertissements de défauts/alarmes peuvent être mémorisés dans le panneau. Appuyer sur ESC pour revenir au [Main Menu]. Afficher les Alarmes/Afficher les Avertissements Sélectionner [Show Alarms]/[Show Warnings] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu. Alarm 1 WARNING 1 Indoor HEX 1 Indoor HEX 1 abnormal temp deice 2000/01/01 12:00am 2000/01/01 12:00am Le registre affiche: - Description des alarmes/avertissements - Date de survenue des alarmes/avertissements - Heure de survenue des alarmes/avertissements Dans ce menu, l’utilisateur peut également supprimer le(s) registre(s) d’alarme(s)/avertissement(s) (nécessite un mot de passe). Appuyer sur ESC pour revenir au [Alarm Menu]/[Warning Menu]. Menu du Afficheur Sélectionner [Display Menu] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu.

DISPLAY MENU DISPLAY MENU

Indoor HEX Sensor EXV Opening Outdoor HEX Sensor Economizer Discharge Sensor Filter Check Solenoid Valve Control Type Comp Run Time Software Version Ce menu affiche la température du/des capteur(s) de l’échangeur thermique intérieur, la température du/des capteur(s) de l’échangeur thermique extérieur, l’état de fonctionnement de la/des vanne(s) solénoïde(s), l’enregistrement du temps de fonctionnement du/des compresseur(s), l’impulsion d’ouverture de l’EXV, l’état de fonctionnement de l’économiseur (seulement applicable pour les unités avec économiseur), la date de vérification du filtre, le type de contrôle et la version logicielle. L’accès à certaines parties du sous- menu peut nécessiter un mot de passe. L’utilisateur peut également supprimer l’enregistrement du temps de fonctionnement du compresseur (nécessite un mot de passe). Appuyer sur ESC pour revenir au [Main Menu].

• Remarque : Le schéma du panneau n’a qu’une valeur d’illustration. Il peut différer en fonction des modèles. L’information affichée sera soumise au réglage effectué dans la carte de commande principale.

1. Une batterie ‘A’ de 3 V. D.C. è fournie avec l’affi cheur à cristaux liquides sert à garantir que ce dernier

indique l’heure exacte si le minuteur est activé.

2. L’affi cheur à cristaux liquides est branché à la carte principale à l’aide de la connexion CN8.

Pousser pour encastrer le panneau LCD sur le support Commencer à enlever le panneau LCD par le haut Commencer à accrocher le panneau LCD par le bas Enlever le panneau LCD 3-OM-5RTBR-0709(1)DENV-FR.indd 183-OM-5RTBR-0709(1)DENV-FR.indd 18 2/6/15 11:13:23 AM2/6/15 11:13:23 AM19 NEDERLANDS A. Bedieningshandleiding
