Vrsta izdelka	Samohodni pometalnik s sedežem za voznika
Blagovna znamka	Kärcher
Model	KM 170600 R D Classic
Dimenzije (D × Š × V)	2742 × 1904 × 2213 mm
Teža praznega vozila	1 695 kg
Skupna dovoljena masa	2 701 kg
Napajanje	Dizelski motor 4-taktni Kubota V1505 (E4B), 1 498 cm³, 18,5 kW (24,8 KM) pri 2 300 vrt/min
Prostornina rezervoarja za gorivo	26 L (dizel)
Akumulator	12 V, 72 Ah
Največja hitrost (naprej in nazaj)	14 km/h
Največji naklon (v smeri vožnje)	18 %
Največji bočni naklon	10 %
Širina pometanja (brez / z 1 / z 2 stranskimi krtačami)	1 344 mm / 1 700 mm / 2 000 mm
Največja zmogljivost pometanja	28 000 m²/h (z 2 stranskima krtačama)
Prostornina posode za prah	600 L
Višina praznjenja posode	1 540 mm
Premer rotacijske krtače	400 mm
Premer stranskih krtač	650 mm
Filtrirna površina (filter za fini prah)	9,1 m²
Zavore	Mehanske (sprednja kolesa) + hidrostatične (zadnje kolo)
Tlak v pnevmatikah (spredaj in zadaj)	8 bar
Vzdrževanje	Dnevno: preverjanje nivojev, tlaka v pnevmatikah, čistoče filtra; tedensko: čiščenje hladilnika, preverjanje hidravličnega olja; servisno vzdrževanje po urah delovanja
Rezervni deli in možnost popravila	Originalni deli Kärcher na voljo; popravila pri pooblaščenem servisu; garancija po pogojih države
Varnost	Parkirna zavora, varnostni stik na sedežu, ključ za vžig, zaščita pred prevrnitvijo (nakloni), samodejni izklop motorja, če voznik zapusti sedež
Splošne informacije	Samo za zunanjo uporabo; ne uporabljajte v eksplozivnem ozračju ali za sesanje vnetljivih tekočin; homologacija za cestni promet po izbiri

Pogosto zastavljena vprašanja - KM 170600 R D Classic Kärcher

Kako zagnati pometalnik Kärcher KM 170600 R D Classic?

Usedite se na voznikov sedež, zategnite parkirno zavoro, nastavite ročico za plin na približno 75 % največjega vrtilnega momenta, nato obrnite ključ za vžig v položaj I (vžig). Počakajte, da ugasne kontrolna lučka za predgrevanje (pri dizelskem motorju), nato obrnite ključ v položaj II do zagona (največ 10 sekund). Spustite ključ: vrne se v položaj I. Pustite motor, da se segreje, če je temperatura < 0 °C.

Kako nastaviti sled pometanja rotacijske krtače?

Najprej preverite tlak v pnevmatikah (8 bar). Postavite stroj na ravna tla, pokrita s prahom ali kredo. Spustite valjčno krtačo s krmilno ročico in pustite delovati približno 10 sekund. Dvignite krtačo in se pomaknite nazaj. Sled mora tvoriti pravilen pravokotnik širine 80 do 85 mm. Za nastavitev popustite pritrdilni vijak ohišja, nagnite ga navzven, nato prilagodite nastavitveni vijak (vzmet), dokler ne dosežete želene širine.

Kako izprazniti posodo za prah?

Najprej dvignite valjčno krtačo in stransko krtačo (potegnite ročici 1 in 3 nazaj). Zaprite loputo zbiralnika (ročica 4 nazaj). Dvignite posodo za prah (ročica 2 nazaj). Počasi se pomaknite do mesta praznjenja, zategnite parkirno zavoro, nato odprite loputo zbiralnika (ročica 4 naprej) za praznjenje. Zaprite loputo, popustite zavoro, se oddaljite, nato spustite posodo (ročica 2 naprej). Nikoli ne stojte pod dvignjeno posodo!

Katere vrste tal je mogoče pometati?

Pometalnik je namenjen umazanim zunanjim površinam: asfalt, industrijska tla, estrihi, beton, tlakovci. Ne uporabljajte ga na nestabilnih tleh ali na naklonu > 18 % v smeri vožnje ali > 10 % bočno. Izogibajte se pometanju tekočin, gorečih predmetov, lepilnih trakov ali žic, ki bi se lahko ovile.

Kako vzdrževati filter za fini prah?

Filter se samodejno čisti vsakih 10 minut. Za ročno čiščenje uporabite tipko za čiščenje filtra. Nikoli ne umivajte filtra z vodo. Za zamenjavo pokličite Kärcher servis. Odprite sprednji pokrov, odklenite pokrov filtra, odstranite rabljen filter in namestite novega v pravilni smeri.

Kaj storiti, če motor ne zažene?

Preverite, ali ste pravilno sedeli na sedežu (varnostni stik). Preverite napolnjenost akumulatorja (12 V) in nivo goriva. Po potrebi odzračite dovod goriva. Zamenjajte filter goriva, če je zamašen. Če težava vztraja, se obrnite na Kärcher servis.

Kakšna je prostornina rezervoarja za gorivo in avtonomija?

Rezervoar vsebuje 26 L dizla. Avtonomija je približno 4,5 ure neprekinjenega delovanja pri polni obremenitvi. Pri temperaturah pod 0 °C uporabite zimski dizel, da preprečite težave s flokulacijo.

Kako premakniti pometalnik brez samopogona (okvara)?

Odprite pokrov motorja. Poiščite vijak za prosti tek (rdeče barve) na hidravlični črpalki. Zavrtite ga za 180° v nasprotni smeri urinega kazalca s posebnim orodjem (rdeč ključ), ki je v nosilcu okvirja. Ne premikajte stroja na dolge razdalje in ne presezite hitrosti 10 km/h. Po premiku zavrtite vijak v smeri urinega kazalca do konca.

Katera so pomembna varnostna navodila?

Nosite zaščito za sluh (raven hrupa 103 dB(A)). Nikoli ne dovolite, da stroj uporabljajo otroci. Med točenjem goriva ne kadite. Pred vsakim posegom ugasnite motor, odstranite ključ in zategnite parkirno zavoro. Ne prevozite ovir, višjih od 70 mm, brez rampe. V nujnih primerih uporabite kladivo za nujne primere pod sedežem za razbijanje stekla kabine.

Kje najti rezervne dele in kako uveljaviti garancijo?

Uporabljajte izključno originalne dele Kärcher. Za reference obiščite www.kaercher.com. Garancija velja v skladu s pogoji vaše države; obrnite se na prodajalca ali pooblaščeni servis z dokazilom o nakupu. Vzdrževalna dela mora opraviti Kärcher servis, da ohranite garancijo.

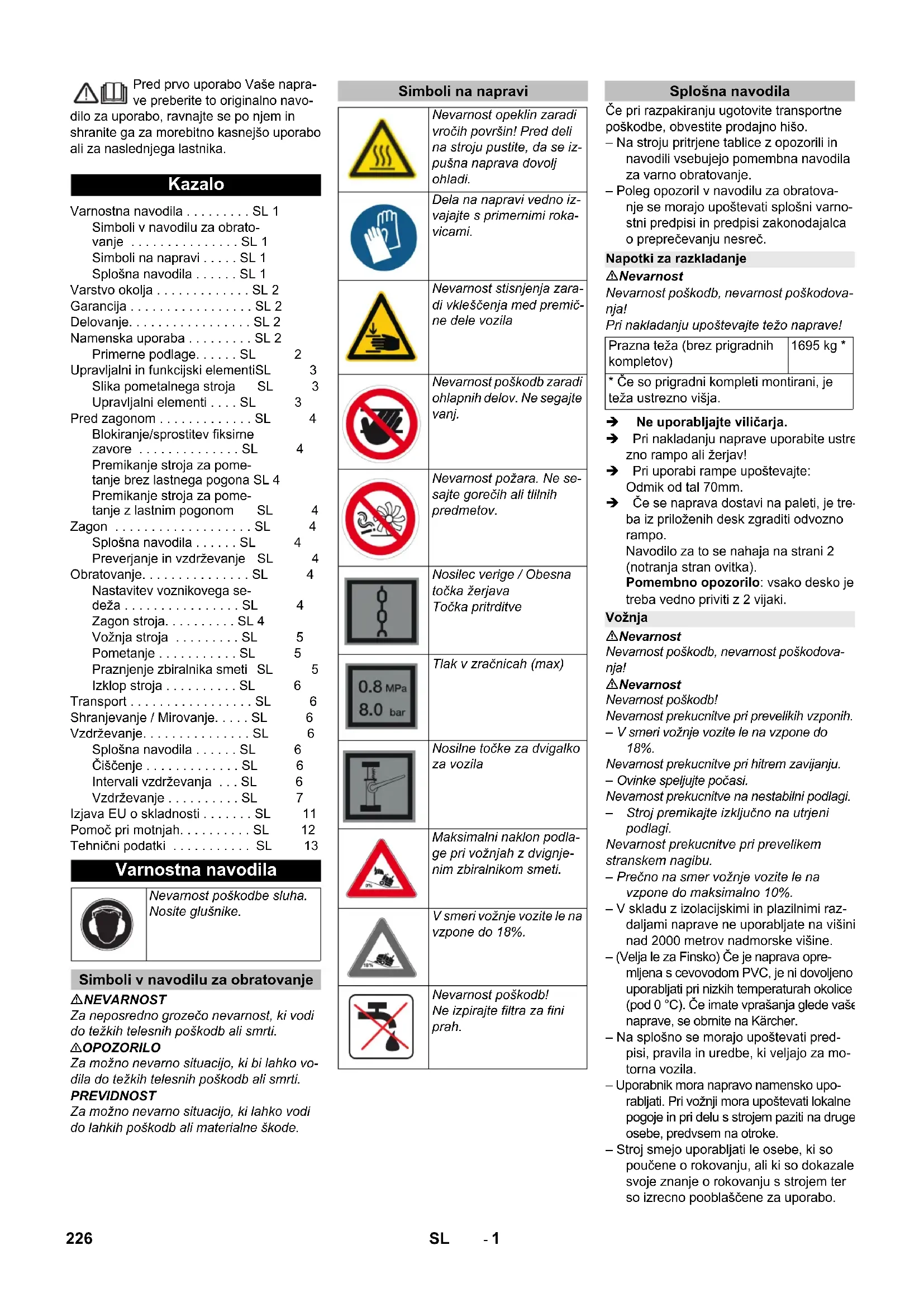

NAVODILA ZA UPORABO KM 170600 R D Classic Kärcher

Nevarnost poškodb in nevarnost nesreč!

Navodilo za uporabo preberite, ravnajte se po njem in ga shranite za poznejšo uporabo ali za naslednjega lastnika.

Kazalo

Slika pometalnega stroja SL 3

Upravljalni elementi . . . SL 3

Pred zagonom . . . SL 4

Blokiranje/sprostitev fiksirne

zavore . . . SL 4

Premikanje stroja za pome

tanje brez lastnega pogona SL 4

Premikanje stroja za pome

tanje z lastnim pogonom SL 4

Zagon . . . SL 4

Splošna navodila . . . . . SL 4

Preverjanje in vzdrževanje SL 4

Obratovanje 4

Nastavitev voznikovega sedeža 4

Zagon stroja 4

Vožnja stroja 4

Pometanje 4

Praznjenje zbiralnika smeti 5

Izklop stroja 5

Transport 6

Shranjevanje / mirovanje 6

Vzdrževanje 6

Splošna navodila 6

Čiščenje 6

Intervali vzdrževanja 6

Vzdrževanje 7

Vzdrževanje..SL 7

Izjava EU o skladnosti .SL 11

Pomoč pri motnjah. 12

Tehnični podatki SL 13

Varnostna navodila

Nevarnost poškodbe sluha. Nosite glušnike.

Simboli v navodilu za obratovanje

NEVARNOST

Za neposredno grozečo nevarnost, ki vodi do težkih telesnih poškodb ali smrti.

△OPOZORILO

Za možno nevarno situacijo, ki bi lahko vodila do težkih telesnih poškodb ali smrti.

PREVIDNOST

Za možno nevarno situacijo, ki lahko vodi do lahkih poškodb ali materialne škode.

Simboli na napravi Splošna navodila

	Nevarmost opeklin zaradi vročijh površin! Pred deli na stroju pustite, da se iz-pušna naprava dovolj ohladi.
	Dela na napravi vedno iz-vajaje s primernimi roka-vicami.
	Nevarmost stisnjenja zaradi di vklesćenja med premić-ne dele vozila
	Nevarmost poskodb zaradi ohlapnih delov. Ne segajte vanj.
	Nevarmost požara. Ne se-sajte gorečijh ali tlinih predmetov.
	Nosilec verige / Obesna točka Žerjava Točka pritrditve
	Tlak v zračnicah (max)
	Nosilne točke za dvigalko za vozila
	Maksimalni naklon podla-ge pri vožnjah z dvignje-nim zbiralnikom smeti.
	V smeri vožnje vozite le na vzpone do 18%.
	Nevarmost poškodb! Ne izpirajte filtrza za fini prah.

Če pri razpakiranju ugotovite transportne poškodbe, obvestite prodajalca.

• Na stroju pritrjene tablice z opozorili in navodili vsebujejo pomembna navodila za varno obratovanje.

Poleg opozoril v navodilu za obratovanje se morajo upoštevati splošni varnostni predpisi in predpisi zakonodajalca o preprečevanju nesreč.

Napotki za razkladanje

Nevarnost

Nevarnost poškodb, nevarnost poškodovanja!

Pri nakladanju upoštevajte težo naprave!

Prazna teža (brez prigradnih kompletov)

1695 kg *

• Če so prigradni kompleti montirani, je teža ustrezno višja.

Ne uporabljajte viličarja. Pri nakladanju naprave uporabite ustrezno rampo ali žerjav! Pri uporabi rampe upoštevajte: odmik od tal 70 mm. Če se naprava dostavi na paleti, je treba iz priloženih desk zgraditi odvozno rampo.

Navodilo za to se nahaja na strani 2 (notranja stran ovitka).

Pomembno opozorilo: vsako desko je treba vedno priviti z 2 vijakoma.

Vožnja

Nevarnost

Nevarnost poškodb, nevarnost poškodovanja!

Nevarnost

Nevarnost poškodb!

Nevarnost prevrnitve pri prevelikih vzponih.

• V smeri vožnje vozite le na vzpone do 18 %.

Nevarnost prevrnitve pri hitrem zavijanju.

Ovinke speljujte počasi.

Nevarnost prevrnitve na nestabilni podlagi.

• Stroj premikajte izključno na utrjeni podlagi.

Nevarnost prevrnitve pri prevelikem stranskem nagibu.

• Prečno na smer vožnje vozite le na vzpone do maksimalno 10 %. - V skladu z izolacijskimi in plazilnimi razdaljami naprave ne uporabljajte na višini nad 2000 metrov nadmorske višine.
• (Velja le za Finsko) Če je naprava opremljena s cevovodom PVC, je ni dovoljeno uporabljati pri nizkih temperaturah okolice (pod 0 °C). Če imate vprašanja glede vaše naprave, se obrnite na Kärcher.
• Na splošno se morajo upoštevati predpisi, pravila in uredbe, ki veljajo za motorna vozila.
• Uporabnik mora napravo namensko uporabljati. Pri vožnji mora upoštevati lokalne pogoje in pri delu s strojem paziti na druge osebe, predvsem na otroke. Stroj smejo uporabljati le osebe, ki so poučene o rokovanju, ali ki so dokazale svoje znanje o rokovanju s strojem ter so izrecno pooblaščene za uporabo.
• S strojem ne smejo delati otroci ali mladostniki. - Spremljevalci niso dovoljeni. - Naprave s sedežem se smejo premikati le s sedeža. → Da se prepreči nepooblaščena uporaba stroja, je treba izvleči ključ za vžig. → Dokler motor teče, stroj ne sme nikoli ostati brez nadzora. Upravljalec sme zapustiti stroj šele, ko je motor ugašen, naprava zavarovana pred nehotenim premikanjem, po potrebi sprožena fiksirna zavora in izvlečen ključ za vžig.

Naprave z motorjem z notranjim izgorevanjem

Nevarnost

Nevarnost poškodb!

• Izpušna odprtina ne sme biti zaprta.
• Ne nagibajte se preko odprtine za izpušne pline in ne posegajte vanjo (nevarnost opeklin). - Pogonskega motorja se ne smete dotikati ali ga prijemati (nevarnost opeklin).
• Izpušni plini so strupeni in zdravju nevarni, ne smete jih vdihavati.
• Po izklopu motor potrebuje še pribl. 3 - 4 sekunde podaljšanega teka. V tem času je prepovedano zadrževanje v pogonskem območju.

Stroji z voznikovo kabino

- V sili razbijte šipe s kladivom za primer nesreče.

OBVESTILO

Kladivo za primer nesreče se nahaja v spodnjem delu kabine, pod voznikovim sedežem.

Pribor in nadomestni deli

• Uporabljati se smejo le pribor in nadomestni deli, ki jih dopušča proizvajalec. Originalni pribor in originalni nadomestni deli zagotavljajo varno in nemoteno obratovanje naprave. Dodatne informacije o nadomestnih delih najdete na strani www.kaercher.com v območju "Service".

Varstvo okolja

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na napravi, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.

Delovanje

Pometalni stroj deluje na način smetnice.

- Vrtljivi pometalni valj potiska umazanijo neposredno v zbiralnik smeti. - Stransko omelo čisti kote in robove pometalne površine ter potiska umazanijo v pas pometalnega valja. - Fini prah se preko filtra za prah posesa s sesalnim pihalom.

Namenska uporaba

Ta pometalni stroj uporabljajte izključno v skladu s podatki v tem navodilu za obratovanje. Pred uporabo se mora preizkusiti neoporečno stanje stroja z delovnimi pripomočki in obratovalna varnost. Če stanje ni brezhibno, stroja ne smete uporabljati. - Ta stroj za pometanje je namenjen pometanju umazanih površin v zunanjem območju. - Stroja ne smete uporabljati v zaprtih prostorih. - Uporaba strojev s sedežem brez ustrezne opreme (tovarniška opcija) v javnem cestnem prometu ni dovoljena. - Stroj lahko na javnih prometnih poteh uporabljate samo s posebnim predhodnim tehničnim pregledom, ki ga opravite na uradnem mestu. - Pokrove naprave lahko odpirate samo na območjih brez nevarnosti za vdor vode. - Stroj ni primeren za sesanje zdravju nevarnega prahu. - Na stroju se ne smejo izvajati nikakršne spremembe. Nikoli ne pometajte/sesajte eksplozivnih tekočin, vnetljivih plinov ter nerazredčenih kislin ali topil! K tem spadajo bencin, barvno razredčilo ali kurilno olje, ki lahko pri mešanju s sesalnim zrakom tvorijo eksplozivno paro ali mešanice, poleg tega tudi aceton, nerazredčene kisline in topila, ker uničujejo materiale, uporabljene v stroju. - Ne pometajte/sesajte predmetov, ki gorijo ali tlijo. - Stroj je primeren le za obloge, ki so navedene v navodilu za obratovanje. - Stroj sme voziti le po površinah, ki jih je podjetje ali njegov pooblaščenec dovolil za uporabo stroja. - Prepovedano je zadrževanje v območju nevarnosti. Prepovedana je uporaba v prostorih, kjer obstaja nevarnost eksplozij. - Na splošno velja: V bližini stroja se ne smejo nahajati lahko vnetljive snovi (nevarnost eksplozij/požara).

Primerne podlage

NEVARNOST

Nevarnost poškodb! Pred vožnjo po podlagi preverite nosilnost podlage.

- Asfalt - Industrijska tla - Estrih - Beton - Tlakovci

PREVIDNOST

Nevarnost poškodb! Ne pometajte trakov, vrvi ali žic, ker se le-ti lahko navijejo okoli pometalnega valja.

Slika pometalnega stroja Upravljalni elementi

Slika A

1 Pokrov rezervoarja 2 Sedež (s sedežnim kontaktnim stikalom) 3 Volan 4 Zapora pokrova naprave 5 Blue Spot (opcijsko) 6 Ločevalnik s centrifugalno silo 7 Pokrov naprave 8 Stransko omelo, desno 9 Sprednje kolo 10 Dostop pometalnega valja 11 Točka pritrditve 12 Tipska tablica 13 Vrteča opozorilna luč 14 Upravljalni elementi 15 Pokrov naprave desno 16 Pokrov, desno 17 Pogonsko kolo 18 Pokrov, levo 19 Pokrov levo (pokrov motorja)

Slika

1 Upravljalna ročica čistilnega valja: vklop/izklop 2 Upravljalna ročica posode za smeti: dviganje/spuščanje 3 Upravljalna ročica stranskega omela: dviganje/spuščanje 4 Upravljalna ročica pokrova posode: odpiranje/zapiranje 5 Fiksirna zavora 6 Nastavitev števila vrtljajev motorja (vzvod za plin) 7 Varovalke 8 Kontrolne luči in zaslon 9 Zavorni pedal 10 Vozni pedal naprej/nazaj 11 Stikalo ventilatorjev in čiščenja filtra: položaj sredinsko – čiščenje filtra in ventilatorji izklopljeni; položaj spredaj – izklopljen ventilator; položaj zadaj – vklopljeno čiščenje filtra 12 Stikalo hupe 13 Ključavnica za vžig: položaj 0 – izklop motorja; položaj 1 – vžig vklop; položaj 2 – zaženite motor 14 Ključ za dostop do valja za pometanje

Kontrolne luči in zaslon

Slika

1 Prikaz zaslona: število vrtljajev motorja, aktivno čiščenje filtra, kapaciteta baterije, števec obratovalnih ur, prikaz rezervoarja 2 Opozorilna luč za temperaturo hladilne vode 3 Kontrolna lučka za žarjenje 4 Kontrolna lučka za zaprt pokrov zbiralnika smeti 5 Opozorilna lučka za odprt pokrov zbiralnika smeti 6 Brez funkcije 7 Kontrolna lučka smernika – brez funkcije 8 Prikazovalna lučka za vklopljeno sesalno puhalo 9 Brez funkcije 10 Kontrolna lučka za delovno osvetlitev – brez funkcije 11 Kontrolna lučka baterije 12 Opozorilna lučka rezervoarja 13 Opozorilne luči za tlak olja

Pred zagonom

Blokiranje/sprostitev fiksirne zavore

Sprostite fiksirno zavoro, pri tem stisnite zavorni pedal. Zablokirajte fiksirno zavoro, pri tem stisnite zavorni pedal.

Premikanje stroja za pometanje brez lastnega pogona

1 Specialno orodje 2 Vijak za prosti tek 3 Hidravlična črpalka → Odprite pokrov motorja. Vijak za prosti tek (rdeč) hidravlične črpalke obrnite za 180° (v nasprotni smeri urinega kazalca).

Uporabite posebno orodje.

OBVESTILO

Posebno orodje (rdeči vijačni ključ) se nahaja v nosilcu v ogrodju vozila, poleg prostega teka.

PREVIDNOST

Pometalnega stroja brez lastnega pogona ne premikajte na daljših progah in ne hitreje kot 6 km/h.

Prosti tek hidravlične črpalke po premiku stroja ponovno obrnite do konca v smeri urinega kazalca.

Premikanje stroja za pometanje za lastnim pogonom

Prosti tek hidravlične črpalke po premiku stroja ponovno obrnite do konca v smeri urinega kazalca. Uporabite posebno orodje.

Zagon

Splošna navodila

Pred zagonom preberite navodilo za obratovanje proizvajalca motorja, predvsem pa upoštevajte varnostna navodila. Stroj za pometanje postavite na ravno površino. Izvlecite ključ za vžig. → Blokirajte fiksirno zavoro.

Preverjanje in vzdrževanje

Dnevno pred začetkom obratovanja

Preverite polnilni nivo rezervoarja za gorivo. Preverite nivo motornega olja. Preverite nivo hladilne vode. Preverite pritisk v gumah. Preverite obrabo in morebiti zvite trakove na pometalnem valju in stranskem omelu. Preverite kolesa glede ovitih trakov. Preverite ločevalnik s centrifugalno silo in zračni filter, po potrebi ju očistite. Preverite funkcije vseh upravljalnih elementov. Stroj preglejte glede poškodb. Filter za prah očistite s tipko za čiščenje filtra.

Opozorilo: Za opis glejte poglavje Nega in vzdrževanje.

Zaščita pred zamrznitvijo

1 Izravnalna posoda hladilnega sredstva 2 Zaporni pokrov → Pri nevarnosti zmrzali preverite, ali je v hladilni vodi dovolj sredstva proti zamrzovanju.

Točenje goriva

△Nevarnost

Nevarnost eksplozije! - Uporabljati se sme le gorivo, ki je navedeno v navodilu za obratovanje. - Ne točite goriva v zaprtih prostorih. - Prepovedano je kajenje in odprt ogenj. - Pazite, da gorivo ne pride na vroče površine. → Ugasnite motor. → Odprite zapiralo rezervoarja. Natočite dizelsko gorivo.

Pod 6°C zunanje temperature se sme uporabljati le zimski dizel, ker lahko sicer zaradi izkristalizacije sestavnih delcev dizla pride do problemov pri zagonu.

Obrišite prelito gorivo in zaprite zamašek rezervoarja. Zaprite pokrov rezervoarja.

Obratovanje

Nastavitev voznikovega sedeža

Potegnite ročico za nastavitev sedeža navzven. Premaknite sedež, spustite ročico in ta se zaskoči. S premikanjem sedeža naprej in nazaj preverite, ali je aretiran.

Zagon stroja

POZOR

Zagotovite, da so krtače dvignjene. Vse 4 upravljalne ročice morajo biti v sredinskem položaju. Med zagonom ne pritiskajte na vozni pedal! Naprava je opremljena s sedežnim kontaktnim stikalom. Ob zapuščanju voznikovega sedeža se stroj izklopi. Ob vklopu vžiga se filter za fini prah samodejno očisti.

1 Fiksirna zavora 2 Nastavitev števila vrtljajev motorja Vzvod za plin Vsedite se na voznikov sedež. Aktivirajte fiksirno zavoro. Število vrtljajev motorja nastavite na približno 75% največjega števila vrtljajev. Ključ za vžig vtaknite v ključavnico. Ključ za vžig obrnite v položaj za vklop vžiga (položaj I). Dizelski motor: Kontrolna lučka za predgretje sveti. Ko kontrolna lučka za predgretje ugasne, ključ za vžig obrnite v položaj II (zagon motorja) in ga zadržite, dokler se motor ne zažene (največ 10 sekund). Spustite ključ za vžig. Ključ za vžig se obrne v položaj I. Pri temperaturah okolice pod 0°C: Pred začetkom dela naj se motor ogreje z delovanjem z nizkim številom vrtljajev.

Napotek

Če se motor ne zažene, ponovite postopek zagona.

Vožnja stroja

NEVARNOST

Nevarnost nesreče!

Vožnja z dvignjenim zbiralnikom za smeti je prepovedana!

PREVIDNOST

Nevarnost poškodb!

Preden se odpeljete ali obremenite vozilo, pustite, da se motor dovolj ogreje. Vozni pedal vedno pritiskajte previdno in počasi. Ne preklopite sunkovito iz vzvratne vožnje v vožnjo naprej, ali obratno.

1 Zavorni pedal

2 Vozni pedal „naprej" 3 Vozni pedal „vzvratno" Gumb za nastavitev števila vrtljajev motorja potisnite povsem naprej (delovno število vrtljajev). Pritisnite in držite zavorni pedal. Sprostite fiksirno zavoro. Počasi pritisnite vozni pedal. Smer vožnje krmilite z volanom.

Vožnja naprej

Počasi pritisnite na vozni pedal „naprej".

Vzvratna vožnja

NEVARNOST

Nevarnost poškodb!

Pri vzvratni vožnji ne sme obstajati nevarnost za tretje osebe, po potrebi se pustite usmerjati. Počasi pritisnite na vozni pedal „Nazaj".

Vozne lastnosti

Z voznim pedalom se lahko brezstopenjsko uravnava hitrost vožnje. Izogibajte se sunkovitemu pritiskanju pedala, ker se lahko poškoduje hidravlična naprava. Če na vzponih popušča zmogljivost, rahlo popustite vozni pedal.

Zaviranje/zaustavljanje

Spustite pedal za plin, vozilo samodejno zavira in se zaustavi. Za močnejše zaviranje ali zaviranje v sili pritisnite zavorni pedal.

Prevoz ovir

POZOR

Predmetov ali posameznih ovir se ne sme prevoziti ali potiskati. Prevoz nepremičnih ovir nad 70 mm: → Nepremične ovire prevozite s pomočjo ustrezne rampe. Prevoz nepremičnih ovir do 70 mm: → počasi in previdno prevozite v smeri naprej.

Pometanje

PREVIDNOST

Ne smete pometati paketnih trakov, žic ali podobnega, ker to lahko povzroči poškodbe pometalne mehanike.

Opozorilo: Za dosego optimalnega čistilnega učinka se mora hitrost vožnje prilagoditi pogojem.

Napotek: Filter za fini prah se samodejno očisti vsakih 10 minut.

Napotek: Pri pogostejšem delu na prašnih območjih je treba filter čistiti pogosteje. Zato med samodejnimi čiščenji tudi ročno čistite filter za fini prah.

Ročno čiščenje filtra za fini prah

Filter za fini prah očistite s pritiskom na tipko za čiščenje filtra za fini prah.

Upravljalna ročica

1 Vklop in spust valja za pometanje (premik ročice naprej)/izklop in dvig valja za pometanje (premik ročice nazaj) 2 Spust zbiralnika smeti (premik ročice naprej)/dvig zbiralnika smeti (premik ročice nazaj) 3 Spust stranske metle (premik ročice naprej)/dvig stranske metle (premik ročice nazaj) 4 Odpiranje pokrova zbiralnika (premik ročice naprej)/zapiranje pokrova zbiralnika (premik ročice nazaj)

Pometanje suhih tal

Vklopite ventilator.

Upravljalna ročica pokrova posode (4) naprej: Pokrov posode se odpre. Napotek: Zelena prikazovalna lučka mora svetiti. → Pri čiščenju površin: Prestavite upravljalno ročico čistilnega valja (1) naprej: Valj za pometanje se vklopi in spusti. Pri čiščenju stranskih koles: Upravljalna ročica stranskega omela (3) naprej: Stransko omelo se spusti.

Pometanje vlažnih in mokrih tal

→ Izklopite ventilator. Upravljalna ročica pokrova posode (4) naprej: Pokrov posode se odpre. Napotek: Zelena prikazovalna lučka mora svetiti. Pri čiščenju površin: Prestavite upravljalno ročico čistilnega valja (1) naprej: Valj za pometanje se vklopi in spusti. Pri čiščenju stranskih koles: Upravljalna ročica stranskega omela (3) naprej: Stransko omelo se spusti.

Praznjenje zbiralnika smeti

NEVARNOST

Nevarnost poškodb!

→ Med postopkom praznjenja se v področju obračanja posode za smeti ne smejo nahajati osebe in živali.

NEVARNOST

Nevarnost zmečkanja!

→ Nikoli ne segajte v ogrodje mehanike za praznjenje. Ne zadržujte se pod dvignjeno posodo.

NEVARNOST

Nevarnost prevrnitve!

→ Napravo med izpraznjevanjem postavite na ravno površino.

POZOR

Nevarnost osebnih poškodb in poškodb stvari! → Možno odbijanje kamnov zaradi vrtečih se pometalnih valjev med praznjenjem.

Z upravljalnimi ročicami dvignite pometalni valj in stransko omelo, v ta namen upravljalni ročici (1 in 3) potisnite nazaj. Zaprite pokrov posode, v ta namen upravljalno ročico (4) potisnite nazaj. Napotek: Rdeča prikazovalna lučka mora svetiti. → Dvignite posodo za smeti, v ta namen upravljalno ročico posode za smeti (2) potisnite nazaj. Počasi zapeljite k zbiralniku. → Blokirajte fiksirno zavoro. → Odprite pokrov posode, v ta namen upravljalno ročico pokrova posode (4) pritisnite naprej in izpraznite posodo za smeti.

Napotek: Zelena prikazovalna lučka mora svetiti.

Zaprite pokrov posode. V ta namen upravljalno ročico pokrova posode (4) potegnite nazaj, dokler se ne nagne v končni položaj.

Napotek: Rdeča prikazovalna lučka mora svetiti.

Sprostite fiksirno zavoro. Počasi odpeljite od zbiralnika. Posodo za smeti spustite v končni položaj. V ta namen upravljalno ročico posode za smeti (2) potisnite naprej.

Izklop stroja

Z upravljalnimi ročicami dvignite pometalni valj in stransko omelo. V ta namen upravljalni ročici (1 in 3) potisnite nazaj. Zaprite pokrov posode. V ta namen upravljalno ročico (4) potisnite nazaj. Gumb za nastavitev števila vrtljajev motorja povlecite povsem nazaj. Pritisnite in držite zavorni pedal. → Blokirajte fiksirno zavoro. Ključ za vžig obrnite na "0" in ga izvlecite.

Transport

NEVARNOST

Nevarnost poškodbe in škode! Pri transportu upoštevajte težo naprave.

Ključ za vžig obrnite na "0" in ga izvlecite. → Blokirajte fiksirno zavoro. → Napravo zavarujte na točkah pritrditve (4x) z napenjalnimi pasovi, vrvmi ali verigami. Kolesa zavarujte z zagozdami. → Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami.

Shranjevanje / Mirovanje

NEVARNOST

Nevarnost osebnih poškodb in poškodb stvari!

→ Pri shranjevanju upoštevajte težo naprave. → Napravo ustavite na ravni površini v suhem okolju brez zmrzali. S prekrivnim materialom jo zaščitite proti prahu. → Dvignite pometalni valj in stranski omeli, da ne poškodujete krtač. Ključ za vžig obrnite na "0" in ga izvlecite. → Blokirajte fiksirno zavoro. Zavarujte ga pred kotaljenjem. Ob nizkih temperaturah izpustite oz. preverite hladilno vodo, če vsebuje dovolj sredstva proti zmrzovanju.

Če naprava dalj časa ne bo v uporabi, upoštevajte sledeče točke:

Očistite notranjost in zunanjost naprave. Zamenjajte motorno olje. → Če se naprava ne uporablja dlje kot 4 tedne, odklopite minus pol baterije. Baterijo približno vsaka 2 meseca napolnite. → Pokrijte baterijo in jo zavarujte pred kratkim stikom.

Vzdrževanje

Splošna navodila

PREVIDNOST

Nevarnost poškodb!

Pokrove naprave lahko odpirate sami na območjih brez nevarnosti za vdor vode.

→ Servisiranje smejo izvajati le odobreni uporabniški servisi ali strokovnjaki za to področje, ki so seznanjeni z vsemi pomembnimi varnostnimi predpisi. → Industrijsko koriščene naprave podlegajo varnostnemu preizkusu po VDE 0701. Stroj za pometanje postavite na ravno površino. Ključ za vžig obrnite na "0" in ga izvlecite. → Blokirajte fiksirno zavoro.

Čiščenje

PREVIDNOST

Nevarnost poškodb! Čiščenje stroja se ne sme opravljati z gibko cevjo ali visokotlačnim vodnim curkom (nevarnost kratkih stikov ali drugih poškodb).

Notranje čiščenje stroja

△Nevarnost

Nevarnost poškodb! Nosite zaščitno masko in zaščitna očala.

Stroj očistite s krpo. Stroj izpihajte s komprimiranim zrakom.

Zunanje čiščenje stroja

Stroj očistite z vlažno krpo, namočeno v blago milnico.

Opozorilo: Ne uporabljajte agresivnih čistilnih sredstev.

Intervali vzdrževanja

Opozorilo: Števec obratovalnih ur nakazuje trenutek intervalov vzdrževanja.

Vzdrževanje s strani stranke

Opozorilo: Vsa servisna in vzdrževalna dela mora izvajati kvalificiran strokovnjak. Po potrebi lahko vedno pokličete strokovnega trgovca podjetja Karcher.

Dnevno vzdrževanje:

Preverite polnilni nivo rezervoarja za gorivo. Preverite nivo motornega olja. Preverite nivo hladilne vode. Preverite pritisk v gumah. Preverite obrabo in morebiti zvite trakove na pometalnem valju in stranskem omelu. Preverite kolesa glede ovitih trakov. Preverite ločevalnik s centrifugalno silo in zračni filter, po potrebi ju očistite. Preverite funkcije vseh upravljalnih elementov. Stroj preglejte glede poškodb. Filter za prah očistite s tipko za čiščenje filtra.

Tedensko vzdrževanje:

Preverite filter goriva. Očistite vodni hladilnik. Očistite hladilnik hidravličnega olja. Preverite hidravliko. Preverite nivo hidravličnega olja. Preverite stanje zavorne tekočine. Preverite obrabo tesnilnih letev, po potrebi jih zamenjajte. Preverite in namažite pokrov posode.

Vzdrževanje glede na obrabo:

Zamenjajte tesnilne letve. Nastavite oz. zamenjajte stranska tesnila. Zamenjajte pometalni valj. Zamenjajte stransko omelo.

Opozorilo: Opis glejte v poglavju Vzdrževanje.

Vzdrževanje s strani uporabniškega servisa

Vzdrževanje vsakih 50 obratovalnih ur

Prvo servisiranje naj v skladu s kontrolnim seznamom za pregled opravi uporabniški servis.

Vzdrževanje po 250/500/1000/1500/2000 obratovalnih urah:

Servisiranje naj v skladu s kontrolnim seznamom za pregled opravi uporabniški servis.

Opozorilo: Za ohranjanje garancijskih zahtevkov mora pooblaščeni uporabniški servis podjetja Kärcher med garancijsko dobo izvesti vsa servisna in vzdrževalna dela v skladu z vzdrževalno knjižico.

Vzdrževanje

Priprava:

Stroj za pometanje postavite na ravno površino. Ključ za vžig obrnite na "0" in ga izvlecite. Blokirajte fiksirno zavoro.

Splošna varnostna navodila NEVARNOST

Nevarnost poškodb! Pri dvignjenem zbiralniku smeti vedno uporabite varnostni drog.

1 Držalo varnostnega droga 2 Varnostni drog Varnostni drog sklopite navzgor in ga vtaknite v držalo (zavarovano).

Varnostna navodila za baterije

Pri rokovanju z baterijami obvezno upoštevajte sledeča opozorila:

Upoštevajte navodila na baterji, v Navodilu za uporabo in vNavodilu za obratovanje vozila!

Nosite zaščito za oči!

Otroci se ne smejo dotikati kislin in baterij!

Nevarnost eksplozije!

Prepovedan ogenj, iskre, odpr-ta svetloba in kajenje!

Nevarnost razjanja!

Prva pomoč!

Opožorilni zaznamek!

Odstranitve odpadnegama materi-ala!

Baterije ne odvrzite v smetnjak!

Nevarnost

Nevarnost eksplozije! Na baterijo, tj. na pole in celične povezave, ne polagajte orodja ali podobnih predmetov.

Nevarnost

Nevarnost poškodb! Rane ne smejo nikoli priti v stik s svincem. Po delu na baterijah si vedno očistite roke.

NEVARNOST

• Prepovedano je kajenje in odprt ogenj.
• Prostore, v katerih se polnijo baterije, je potrebno dobro prezračiti, saj pri polnjenju nastaja močno eksplozivni plin.

Nevarnost

Nevarnost razjedanja!

• Če pride kislina v stik z očmi ali kožo, sperite z veliko količino ČISTE VODE. Nato takoj obiščite zdravnika. Umazana oblačila izperite z vodo.

Vgradnja in priključitev baterije

Baterijo postavite v baterijski nosilec. Močno privijte držalo na dnu baterije. Polno sponko (rdeč kabel) priključite na plus pol (+). Polno sponko priključite na minus pol (-). Opozorilo: Z zaščitno mastjo preizkusite, ali so baterijski poli in polne sponke zadovoljivo zaščiteni.

Preverjanje in korigiranje količine tekočine baterije

PREVIDNOST

Pri baterijah, ki so napolnjene s kislino, redno preverjajte količino tekočine.

Kislina polno napolnjene baterije ima pri 20 °C specifično težo 1,28 kg/l. Kislina polovično izpraznjene baterije ima specifično težo med 1,00 in 1,28 kg/l. V vseh celicah mora biti specifična teža kisline enaka. Izvijte vse celične pokrovčke. Iz vsake celice vzemite vzorec z indikatorjem kisline. Vzorec kisline ponovno vrnite v isto celico. Pri premajhni količini tekočine napolnite celice z destilirano vodo do oznake. Napolnite baterijo. Privijte celične pokrovčke.

Polnjenje baterije

Nevarnost

Nevarnost poškodb! Pri rokovanju z baterijo upoštevajte varnostne predpise. Upoštevajte navodila za uporabo proizvajalca polnilnika.

△Nevarnost

Baterijo polnite samo s primernim polnilnikom.

→ Izvijte vse celične pokrovčke. → Plus pol vodnika polnilnika povežite s plus pol priključkom baterije. → Minus pol vodnika polnilnika povežite z minus pol priključkom baterije. → Omrežni vtič vtaknite v vtičnico in vklopite polnilnik. Baterijo polnite z najmanjšim možnim polnilnim tokom.

Opozorilo: Ko je baterija napolnjena, polnilnik najprej ločite od omrežja in nato z baterije.

Odstranitev baterije

→ Polno sponko na minus polu (-) odklopite. → Polno sponko na plus polu (+) odklopite. → Odvijte držala na dnu baterije. Baterijo vzemite iz baterijskega nosilca. Izrabljeno baterijo odvrzite v skladu z veljavnimi določili.

Preverjanje nivoja motornega olja in dolivanje olja

Nevarnost

Nevarnost opeklin!

Pustite, da se motor ohladi. Preverjanje nivoja motornega olja izvedite najprej 5 minut po izklopu motorja.

1 Zaporni pokrov, odprtina za polnjenje olja

2 Merilna palčka za olje

→ Merilno palčko izvlecite. → Merilno palčko za olje obrišite in potisnite noter. → Merilno palčko izvlecite. → Odčitajte nivo olja. Ponovno vstavite merilno palčko.

• Stanje olja mora biti med oznakama MIN" in MAKS".
• Če je stanje olja pod oznako "MIN", ga dolijte.
• Ne dolivajte nad oznako „MAX". → Odvijte zaporni vijak odprtine za dolivanje olja. Nalijte motorno olje. Vrsta olja: glejte tehnične podatke → Zaprite odprtino za polnjenje olja. Počakajte najmanj 5 minut. Preverite nivo motornega olja.

Menjava olja in oljnega filtra

△OPOZORILO

Nevarnost opeklin!

Za zamenjavo motornega olja in filtra motornega olja pustite, da se vozilo ohlaja toliko časa, dokler ni več nevarnosti opeklin.

Napotek

Topel motor olajša izpuščanje motornega olja.

1 Izpustni vijak za olje

→ Pripravite prestrezno posodo za najmanj 10 litrov olja. → Ugasnite motor. → Odvijte pokrov odprtine za polnjenje olja. → Odvijte izpustne vijake za olje. → Izpustite olje.

1 Pokrov odprtine za polnjenje olja

2 Filter motornega olja

→ Odvijte oljni filter. Očistite nastavek in tesnilno ploskev. → Tesnilo novega oljnega filtra pred vgradnjo namazite z oljem. Vgradite novi oljni filter in ga močno privijte. Privijte izpustni vijak za olje z novim tesnilom. Pritezni moment: ... Nm Nalijte motorno olje. Za vrsto olja in polnilno količino glejte poglavje Tehnični podatki. Zaprite pokrov odprtine za polnjenje olja. Pustite, da motor ca. 30 sekund teče. → Počakajte najmanj 5 minut. Preverite nivo motornega olja. Preverite tesnost. → Odpadno olje odvedite na za to predvidena zbirna mesta.

Preverjanje in čiščenje zračnega filtra

1 Zapah

2 Ohišje zračnega filtra 3 Varnostna kartuša 4 Filtrska kartuša 5 Odprtina za izpihovanje navzdol

→ Odprite zapah. Snemite ohišje zračnega filtra. → Odstranite filtrsko kartušo. Očistite notranjost ohišja zračnega filtra. → Varnostno kartušo odstranite samo pri zamenjavi. → Čiščenje filtrskega vložka: Na trdni površini iztepite prah, vložek izpihajte od znotraj navzven s stisnjenim zrakom pod tlakom največ 30 psi (2 bar). → Tesnilna površina in filtrski vložek morata biti za vgradnjo čista in nepoškodovana. Vstavite ustrezni filtrski vložek. Pomembno: Močno umazan ali poškodovan filtrski vložek je treba zamenjati. → Ob zamenjavi filtrskega vložka zamenjajte tudi varnostno kartušo. Pomembno: Pri zamenjavi filtrskega vložka in varnostne kartuše v sesalno odprtino nikakor ne sme priti prah.

Opozorilo: Vgradni položaj z izpihovalno odprtino navzdol (glejte sliko).

1 Krilata matica 2 Ločevalnik s centrifugalno silo → Odvijte krilato matico na ločevalniku s centrifugalno silo. Očistite ločevalnik s centrifugalno silo.

Preverjanje nivoja hidravličnega olja in dolivanje hidravličnega olja

OBVESTILO

Posoda za smeti ne sme biti dvignjena.

→ Odprite pokrov motorja.

1 Kontrolno okence za hidravlično olje 2 Manometer 3 Zaporni pokrov, odprtina za polnjenje olja Preverite nivo hidravličnega olja skozi opazovalno steklo. - Stanje olja mora biti med oznakama "MIN" in "MAKS". - Če je stanje olja pod oznako „MIN", ga dolijte. → Odvijte zaporni pokrov odprtine za dolivanje olja. Očistite območje polnjenja. Dolijte hidravlično olje. Vrsta olja: glejte tehnične podatke. Privijte zaporni pokrov odprtine za dolivanje olja.

OBVESTILO

Če manometer kaže povišan tlak hidravličnega olja, mora Kärcherjev uporabniški servis filter hidravličnega olja zamenjati.

Hidravliko lahko vzdržuje samo servisna služba podjetja Kärcher.

→ Blokirajte fiksirno zavoro. Zaženite motor. Preverite tesnost vseh hidravličnih cevi in priključkov.

Preverjanje in vzdrževanje hladilnika vode

△Nevarnost

Nevarnost opeklin zaradi vrele vode! Pustite hladilnik, da se hladi vsaj 20 minut.

1 Izravnalna posoda hladilnega sredstva 2 Zaporni pokrov. Preverite nivo hladilne vode v izravnalni posodi (nivo vode med MIN in MAX). Očistite lamele hladilnika. Preverite tesnost gibkih cevi hladilnika in priključkov.

Preverjanje pometalnega valja

Zaženite motor. Zbiralnik smeti dvignite do končnega položaja. Ugasnite motor. Blokirajte fiksirno zavoro. Uporabite varnostni drog za visoko praznjenje. S pometalnega valja odstranite trakove ali vrvice. Izvlecite varnostni drog. Zaženite motor. Zbiralnik smeti spustite do končnega položaja. Ugasnite motor.

Zamenjava pometalnega valja

Pri spuščenem zbiralniku smeti.

1 Stranska obloga, desno 2 Krilata matica 3 Stransko tesnilo. S ključem odprite desno stransko oblogo. Krilate matice na nosilni pločevini odvijte s stranskega tesnila in snemite nosilno pločevino.

1 Pritrditveni vijak nosilca pometalnega valja

2 Pometalni valj 3 Nosilec pometalnega valja 4 Stransko tesnilo nosilne pločevine 5 Stransko tesnilo. Stransko tesnilo snemite navzven. Izvijte pritrditveni vijak nosilca pometalnega valja in nosilec zavrtite navzven. Izvlecite pometalni valj.

Vgradni položaj pometalnega valja v smeri vožnje (tloris)

Opozorilo: Pri vgradnji novega pometalnega valja pazite na položaj krtačnega nastavka.

Vstavite nov pometalni valj. Zareze pometalnega valja morajo biti nataknjene na utore nasproti ležeče nihalke.

Opozorilo: Po vgradnji novega pometalnega valja je potrebno površino pometanja na novo nastaviti.

Preverjanje in nastavljanje površine pometanja pometalnega valja

Preverite pritisk v gumah. Izklopite sesalni ventilator. Stroj za pometanje zapeljite na ravno in gladko površino, kjer se vidi prah ali kredo. Z upravljalno ročico spustite pometalni valj in ga pustite teči (pribl. 10 s). Dvignite pometalni valj. Napravo odpeljite naprej. Preverite sledi pometanja.

Oblika površine pometanja mora tvoriti enakomeren pravokotnik s širino 80-85 mm.

Nastavite pometalno površino

Vzmet

2 Nastavitvena matica

3 Protimatica 4 Drog z navojem Z nastavitvenim vijakom nastavite položaj površine pometanja. Preverite ogledala za pometanje.

Preverite in namestite ogledalo na stranskem omelu

Preverite pritisk v gumah. Z upravljalnima ročicama dvignite valj za pometanje in stransko metlo. Stroj za pometanje zapeljite na ravno in gladko površino, kjer zazna prah ali kredo. Upravljalna ročica stranskega omela (3) naprej: Stransko omelo se spusti. Stransko metlo pustite delovati približno 10 sekund. → Dvignite stransko omelo. → Napravo odpeljite naprej. Preverite ogledala za pometanje.

Širina ogledala za pometanje naj bi bila med 40-50 mm.

Pometalno površino korigirajte z dvema nastavitvenima vijakoma. Preverite ogledala za pometanje.

Nastavljanje stranskih tesnil

Preverite pritisk v gumah. Posodo za smeti privzdignite in zavarujte z varnostnim drogom.

NEVARNOST

Nevarnost poškodb! Pri dvignjenem zbiralniku smeti vedno uporabite varnostni drog. Varnostni drog sklopite navzgor in ga vtaknite v držalo (zavarovano).

1 Držalo varnostnega droga

2 Varnostni drog

Stransko oblogo odprite kot je opisano v poglavju „Zamenjava pometalnega valija". Nato odvijte 6 krilatih matic na stranski nosilni ploščini. Odvijte 3 matice (št. 13) na sprednji nosilni ploščini. Stransko tesnilo toliko pritisnite navzdol (podolgovata luknja), dokler razdalja do tal ne znaša 1–3 mm. Privijte nosilne ploščine. Postopek ponovite na drugi strani naprave.

Preverite pritisk v pnevmatikah.

Stroj za pometanje postavite na ravno površino. Na ventil pnevmatike priključite napravo za preverjanje pritiska v pnevmatikah. Preverite pritisk v pnevmatikah in ga po potrebi popravite. Zahtevani tlak pnevmatik glejte v tehničnih podatkih.

Preverjanje/menjava filtra za fini prah OPOZORILO

Nevarnost poškodb!

Pri delih na filtrirni napravi nosite zaščitno masko za prah. Upoštevajte varnostne predpise za ravnanje z drobnim prahom.

Filter za fini prah očistite s pritiskom na tipko za čiščenje filtra za fini prah. Nato izpraznite zbiralnik smeti.

1 Zapora pokrova naprave

2 Pokrov naprave

Odprite zapah, v ta namen izvijte vijak z zvezdastim ročajem. Nato pokrov stroja zložite naprej.

1 Zapiralo pokrova filtra (2x) 2 Pokrovi filtra 3 Pokrov naprave. Odprite pokrov filtra.

② ①

1 Filter za droben prah 2 Pokrov filtra 3 Prečne opore. Odprite pokrov filtra. Preverite filter za fini prah, po potrebi ga očistite ali zamenjajte.

Napotek

Filter za fini prah sme zamenjati samo servisna služba podjetja Kärcher. Nato namestite pokrov filtra in ga blokirajte.

Preverjanje in nastavitev klinastega jermena

Klinasti jermen mora pri tlaku 10 kg popustiti približno 7-9 mm.

→ Napetost klinastega jermena naj nastavi pooblaščeni uporabniški servis.

Menjava varovalk

1. Narebričena matica 2. Pokrov omarice z varovalkami → Izvijte narebričene matice. → Odprite pokrov na omarici z varovalkami. Preverite varovalke. Zamenjajte defektne varovalke.

Opozorilo: Uporabite le varovalke z isto varnostno vrednostjo.

Preverite varovalke.

FU 01	Vžig 10 A
FU 02	Predgretje 5 A
FU 03	Multifunkcijski prikaz 5 A
FU 04	Sistem vibratorja 20 A
FU 05	Opozorilnik za vžvratnovožnjo in indicator lopute	10 A
FU 06	Razsvetljava kabineBrisalci (Opcija)	10 A
FU 07	LučiSmerniki (Opcija)	10 A
FU 08	LučiBlue Spot (opcijsko)	10 A
FU 09	Pozicijske luči zadaj (opci-ja)	7,5 A
FU 10	Zasenčene luči (opcija) 10 A
FU 11	Pozicijske luči sprejad (op-cija)	7,5 A
FU 12	Hidravlični hladilnik 25 A
FU 13	Glavna varovalka 60 A
FU 15	Vžigalne svečke 70 A
FU 20	Ventilator (opcija) 20 A
FU 21	Ventilator v kabin (opcija) 25 A
FU 22	Kompresor (opcija)	7,5 A

Zamenjajte defektne varovalke.

Opozorilo: Uporabite le varovalke z isto varnostno vrednostjo.

Izjava EU o skladnosti

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, če kdo napravo spremeni brez našega soglasja.

Proizvod: Pometalno sesalni stroj s sedežem

Tip: 1.186-145.0

Uporabljeni usklajeni standardi:

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Uporabni nacionalni standardi:

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 100

Zajamčeno: 103

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Pomoč pri motnjah
Motnja Odprava
Stroja ni možno zagnati	Usedite se na voznikov sedež, sedežno kontaktno stikalo se aktivira
	Npólnite ali zamenjate baterijo
	Natočite gorivo, odzračite system goriva
	Zamenjate filter za gorivo
	Menjava prediltra goriva
	Preverite system za dovajanje goriva, príključke in povezave ter jih po potrebi popravite
	Obvestite uporabniški servis podj. Kärcher
Motor teče neenakomerno	Očistite začni filter ali pa zamenjate vložek
	Preverite system za dovajanje goriva, príključke in povezave ter jih po potrebi popravite
	Obvestite uporabniški servis podj. Kärcher
Motor je pregret Dolijte hladlno sredstvo	Sperite hladlinik
	Napnite klinasti jermen
	Obvestite uporabniški servis podj. Kärcher
Motor teče, vendar stroj pelje le počasi oz. sploh ne	Sprosite fiksirno zavoro
	Preverite glede ovitih trakov in vrvic.
	Obvestite uporabniški servis podj. Kärcher
Piskajoc zvok v hidravliki Dolijte híd	ravlično tekočino
	Obvestite uporabniški servis podj. Kärcher
Krtace se vrtijo le počasi ali sploh ne	Vzvod za plin nastavite povsem naprej (visoko število vrtljajev).
	Preverite glede ovitih trakov in vrvic.
	Obvestite uporabniški servis podj. Kärcher
Malo ali brez sesalne moči v prede-lu krtac	Čišćenje filtra
	Obvestite uporabniški servis podj. Kärcher
Stroj praši Nastavljanje stranskih tem	snil
	Vklop ventilatorja
	Očistite filter za prah
	Zamenjate tesnila filtrà
	Obvestite uporabniški servis podj. Kärcher
Metle pušćajo pometene smeti Izpr	aznite zbiralnik smeti
	Zbiralnik smeti popolnama zaprite
	Očistite filter za prah
	Zamenjate pometalni valj
	Nastavite pometalno površino
	Zamenjate tesnilne trakove posode za smeti.
	Odstranite blokiranje pometalnega valja
	Obvestite uporabniški servis podj. Kärcher
Zbiralnik smeti se ne dvigne oz. spusti	Odstranite varovalno ročico iz posode za material za pometanje
	Obvestite uporabniški servis podj. Kärcher
Posoda za smeti se vrti prepočasi ali sploh ne	Obvestite uporabniški servis podj. Kärcher
Motnjev obratovanju s hidravlicno gibljivimi deli	Obvestite uporabniški servis podj. Kärcher

Tehnični podatki

		KM 170/600 R D Classic
Podatki o stroju
Hitrost vožnje, naprej km/h 14
Hitrost vožnje, nazaj km/h 14
Sposobnost vzpona (maks.) -- 18%
Površinska moč brez stranskih omel m	2/h 18800
Površinska moč z 1 stranskim omelom m	2/h 23800
Površinska moč z 2 stranskim omelom m	2/h 28000
Delovna širina brez stranskih omel mm 1344
Delovna širina z 1 stranskim omelom mm 1700
Delovna širina z 2 stranskim omelom mm 2000
Vrsta zaščite zašćiteno proti kapljacovi dvi -- IPX 3
Čas uporabe pri polnem rezervoorju h 4,5
Motor
Tip -- Kubota		V1505 (E4B)
Izvedba	-- 4-valjni štriti aktni dizelski motor
CO2Emisije po merilinem postopku Uredbe EU 2016/1628 (stopnja V)	g/kWh	1018,0
Način hlajenja	--vodno hlajeni	smeri urinega kazalca
Smer vrtenja	--v nasprotni	smeri urinega kazalca
Delovna prostornina cm	3	1498
Zmogljivost maks.	kW/PS	18,5/24,82300 1/min
Baterija	V, Ah	12, 72
Goriva
Količina motornega olja	I	6
Tip motornega olja	>25 °C	SAE30, SAE10W-30, SAE15W-40
	0 - 25 °C	SAE20, SAE10W-30
	<0 °C	SAE10, SAE10W-30
Hidravlično olje	-- Renol HV 46
Količina hidravličnega olja	I	37
Hladilno sredstvo (SAE J814C)	-- Stilmoil Antifrost
Za mazalna mesta, ki se jih maže roćno		Večnamenska mast
Zbiralnik smeti
Maks. višina izprazjenanja	mm 1540
Volumen zbiralnika smeti	I	600
Pometalni valj
Premer pometalnega valja	mm 400
Širina pometalnega valja	mm 1344
Št. vrtljajev	1/min	340
Pometalna povrsina	mm 80
Stranska omela
Premer stranskega omela	mm 650
Število vrtljajev (brezstopenjsko)	1/min	0 - 63
Gume
Velikost sprejad	-- 6.00-8
Zračni tlak sprejad	bar	8
Velikost zadaj	-- 5.00-8
Zračni tlak zadaj	bar	8
Zavora
Prednja kolesa	-- mehanično
Zadnje kolo	-- hidrostatično
Filtrirni in sesalni sistem
Izvedba -- Ploski naguban filter
Št. vrtljajev 1/min 2900
Filtrska površina filtra za droben prah m	2	9,1
Nazivni podtlak sesalnegaSYSTEM mbar 18,5
Nazivni volumski tok sesalnegaSYSTEM m	3/h 1650
Sistem vibratorja -- Elektromotor
Pogoji okolice
Temperatura °C -5 do +40
Zračna vlăžnost, brez rosenja % 0 - 90
Ugotovljene vrednosti v skladu z EN 60335-2-72
Emisija hrupa
Nivo hrupa \( L_{pA} \)	dB(A)	82
Negotovost \( K_{pA} \)	dB(A)	3
Nivo hrupa ob obretenitvi\( L_{WA} \)+ negotovost \( K_{WA} \)	dB(A)	103
Vibracije naprave
Vrednost vibracij dlan-roka	m/s2	0,7
Negotovost K	m/s2	0,2
Sedež	m/s2	0,5
Negotovost K	m/s2	0,1
Mere in teža
Dolžina x širina x višina	mm	2742 x 1904 x 2213
Obračalni radij desno	mm	2525
Obračalni radi levo	mm	2490
Prazna teža (brez prigradnih kompletov)	kg	1695
Dopustna skupna teža	kg	2701
Dovoljena osna obretenitev sprejad	kg	1703
Dovoljena osna obretenitev zadaj kg	998
Prostornina rezervaorjarj goriva, dizel	l	26
Pridržana pravica do tehnicnih spremb!

Nevarnost poškodbe!

Vožnja z dvignjeno posodo za smeti je prepovedana!

△OPOZORILO

Nevarnost poškodbe!

Pred vožnjo ali zagonom vozila zagotovite zadostno ogrevanje motorja. Plinski pedal pritiskajte vedno previdno in počasi. Ne menjajte nenadoma iz vožnje nazaj na vožnjo naprej in obratno.

1 Zavorni pedal 2 Plinski pedal "naprej" 3 Plinski pedal "nazaj" Premaknite nastavitev števila vrtljajev motorja povsem naprej (delovno število vrtljajev). Pritisnite in držite zavorni pedal. Spustite parkirno zavoro. Počasi pritisnite plinski pedal. S krmilom upravljajte smer vožnje.

vožnja naprej

Nevarnost poškodbe!

△Nevarnost

Nevarnost poškodb! Nosite masko za zaščito pred prahom in zaščitna očala.

Napravo očistite s krpo. Napravo izpihajte s stisnjenim zrakom.

△Nevarnost

Baterijo polnite samo z ustrezno polnilno napravo.

Odvijte vse pokrovčke celic. Plus pol polnilne naprave povežite s priključkom plus pola baterije. Minus pol polnilne naprave povežite s priključkom minus pola baterije. Vtič vključite v vtičnico in vklopite polnilno napravo. Baterijo polnite s čim nižjim polnilnim tokom.

Opozorilo: Ko je baterija napolnjena, polnilnik najprej odklopite od omrežja in nato od baterije.

Vybratie batérie

Pólovú svorku odpojte z mínusového pólu (-). Pólovú svorku odpojte z plusového pólu (+). Uvoľnite držiaky na podlahe batérie. Z držiaka batérie vyberte batériu. → Použité batérie zlikvidujte podľa platných predpisov.

Skontrolovať stav oleja a olej doplniť.

Nebezpečenstvo

Nebezpečenstvo popálenia!

→ Motor nechajte vychladnúť. → Skontrolovať stav motorového oleja najskôr 5 minút po odstavení motora.

1 Uzatvárací kryt, plniaci otvor oleja

2 Olejová mierka Mierku oleja vytiahnuť. Mierku oleja osušiť, zasunúť dovnútra. Mierku oleja vytiahnuť. Odčítajte stav oleja. Opat zasuňte olejovú mierku.

• Stav oleja sa musí nachádzať medzi značkami "MIN" a "MAX". -Ak je stav oleja pod označením "MIN", doplňte motorový olej. -Motor nenaplňajte nad značku "MAX". Uvoľnite uzatváracie skrutky plnenia olejom. Naplňte motorový olej. Druh oleja: Viď technické údaje Uzavrite plniaci otvor oleja. Počkajte minimálne 5 minút. → Skontrolovať stav motorového oleja.

Výmena motorového oleja a motorového filtra Čistenie a výmena vzduchového filtra

△VÝSTRAHA

Nebezpečenstvo popálenia!

Na výmenu motorového oleja a filtra motorového oleja musíte nechať vychladnúť vozidlo tak dlho, kým nebude hroziť riziko popálenia.

Upozornenie

Príslušné smernice EÚ:

Slika stroja za metenje. HR 3

Oskrbovalni elementi. HR 3

Pred prvo uporabo. HR 4

Aktiviranje in sproščanje parkirne zavore. HR 4

Premikanje pometalnega stroja brez lastnega pogona. HR 4

Premikanje pometalnega stroja z lastnim pogonom. HR 4

Zagon. HR 4

Splošne opombe. HR 4

Preskusni servisni posegi. HR 4

Med delovanjem. HR 4

Pometanje vlažne ali mokre podlage. HR 4

Izklopite ventilator. Ročico pokrova posode (4) potisnite naprej: pokrov posode se odpre.

Napomena: Zelena prikazna lampica mora svetleti.

→ Pri površinskem čiščenju: Krmilna ročica valja za pometanje (1) naprej: Valj za pometanje se vklopi in spusti. Pri čiščenju bočnih robov: Krmilna ročica bočne metle (3) naprej: Bočna metla se spusti.

Praznjenje nabrane umazanije

NEVARNOST

Pri spuščenem zbiralniku za umazanijo.

1 Bočna obloga, desno 2 Krilna matica 3 Bočno tesnilo → Odprite desno oblogo s ključem. Odvijte krilne matice na pločevinastem držalu bočnega tesnila in snemite pločevinasto držalo.

1 Pritrdilni vijak nosilca valja za pometanje 2 Valj za pometanje 3 Nosilec valja za pometanje 4 Pločevinasto držalo bočnega tesnila 5 Bočno tesnilo Bočno tesnilo preklopite navzven. → Odvijte pritrdilni vijak nosilca valja za pometanje in zavrtite nosilec navzven. → Izvlecite valj za pometanje.
