Prevod izvirnih svedskih navodil za uporabo.

OPOZORILO! Motorna zaga je lahko nevarna! Povrsna ali napacna uporaba lahko povzroci resne telesne po skodbe in celo smr uporabnika ali navzocih oseb.

Natancho preberite navodila za uporabo in se prepriajte, da ste jih razumeli, predno zacnete z uporabo stroja.

Pri delu vedno uporabljajte:

• Atestirano zašcitno Čelado
  Zascitne slusalke
• Zasčitna očala ali vezir

Izdelek je v skladu z veljavnimi CE predpisi.

Emisija hrupa v okolico v skladu z direktivo Evropske skupnosti. Emisija stroja je podana v poglavju Tehnični podatki in na nalepki.

Med delovanjemotornezage mora uporabnikdrzati zago zobema rokama.

Zage med obratovanjem nikoli ne drzite samo z eno roko.

Vrh meca ne sme priti v stik z nobenim predmetom.

OPOZORILO! Do odsunka lahko pride, ko vrh meča pride v stik s predmetom. Pride do reakcije, ki sunt meč naprej in nazaj proti uporabniku. Posledica tega je lahko resna osebna poskodba.

Smer vrtenja verige in majvečjadolžina meça.

Osebe naj se zadržujejo na varni razdalji.

Pred nastavljanjem ali cischenjem odklopite vtič.

Nevarnost elektricnega udara.

Če je kabel poskodovan ali prerezan, takoj odstranite vtic iz napajanja.

Zavora verige, aktivirana (desna)
Zavora verige, neaktivirana (leva)

Polnjenje verižnega olja.

Oznake za zašcito okolja. Simboli na izdelku ali njegovi embalazi opozarjajo, da tega izdelka ne smete obravnati kot gospodinjskega opadka. Odnesti ga je treba vustrezno zbiralisce. kjer bodo poskrbeli za recikliranje elektrichih in elektronskih naprav.

Ne izpostavljaje dežju

Dvojna izolacija

Ostali symboli in oznake na stroju se nanasajo na specifiche zahteve za certifikacijo, ki veljajo na nekaterih trzischih.

KAJ POMENIJO SIMBOLI

Oznake v navodilih za uporabo:

Pred sestavljanjem, preverjanjem in/ali vzdrrzevanjem vedno odklopite izdelek iz napajanja.

Vedno uporabljaje atestirane zašcitne rokavice.

Stroj je potrebno redno cistiti.

Pregled's prosth ocesom.

Zavora verige mora biti vklopljena, ko vzgete motorno zago.

OPOZORILO! Do odsunka lahko pride, ko vrh meça pride v stik s predmetom. Pride do reakcije, ki sune mec naprej in nazaj proti uporabniku. Posledica tega je lahko resna osebna poskodba.

Vsebina cartonske skatle:

Verižna zaga

Veriga

Meč

Navodila za uporabo

Scitnik meca

Na stroju so naslednje nalepke.

Vsebina

KAJ POMENIJO SIMBOLI

Simboli na stroju: 452

Oznake v navodilih za uporabo: 453

Vsebina kartonske skatle: 453

VSEBINA

Vsebina 454

UVOD

Spostovani kupec! 455

KAJJE KAJ?

Splośna varnostna opozorila za elektrčno orodje 456

Postopek pred prvo uporabo nove motorne zage 458

Pomembno 459

Zmeraj uporabljaje zdrayrazum 459

Osebna zašcitna oprema 459

Varnostna oprema stroja 459

Zavora verige s'citnikom 460

Rezila 461

MONTAZA

Montaza meca in verige 464

VZIG IN IZKLOP

Vzig in izklop 465

DELOVNA TEHNIKA

Pred vsako uporabo: 466

Splo'sna navodila za delo 466

Preprečevanje odsunka 469

VZDRZEVENJE

Sploso 470

Kontrola, vzdhrzevanje in servis varnostne opreme

motorne zage 470

Mazanje sprednega zobnika 470

Hladilni system 470

Urnik vzdrzevanja 471

TEHNICNI PODATKI

Tehnični podatki 472

Kombinacije meca in verige 473

Bruşenje Žage in šablone 473

ES-lzjava o skladnosti 473

Spostovani kupec!

Cestitamo Vam, ker ste izbrali Husqvarna-izdelek! Husqvarna ima zgodovinski izvor ze v letu 1689, ko je kralj Karl XI dal postaviti tovarno na bregu reke Huskvarna, kjer so izdelovali muskete. Izbor mesta ob reki Huskvarna je bil logicen, saj je reka ustvarjalavodno silo, kar pomeni, da je dajalavodno energijo. V odobju vecot 300 let, od kar obstaja tovarna Husqvarna, je bilo izdelano neskonomic veliko stevilo razlicnih izdelkov; vse od stedilnikov na drva do modernih gospodinjskih strojev, sivilnih strojev, koles, motornih koles itd. Leta 1956 je bila lansirana prva motorna kosilnica, ki ji je leta 1959 sledila prva motorna zaiga in na tem podrochu deluje Husqvarna se danes.

Husqvarna je danes Eden od vodilnih svetovnih proizvajalcev izdelkov za delo v gozdu in na vrtu, kakovost in učinkovitost izdelkov pa imajo prvo prioriteto. Tržna ideja je razvoj, izdelava in trženje izdelkov na motorni pogon, namenjenih delu v gozdu in na vrtu ter izdelkov za gradbeno in strojno industrijo. Cilj Husqvarne je tudi, da je vodilna na področju ergonomije, prerligojenosti uporabniku, varnosti in varstvu okolja, zaradi Česar smo uvedli dolgo vrsto fines z namenom, da izboljsamo izdelke prav na teh področjih.

Prepričani smo, da boste z zadovoljstvom cenili kakovost in učinkovitost našega izdelka mnogo prihodnjih let. Nakup enega od nasih izdelkov vam daje dostop do profesjalne pomoči kar se tiče popravil in servisa, Če bi se vseeno kaj pripetilo. Če prodajalna, kjer ste stroj kupili, ni ena od nasih pooblasčenih prodajaln, vprasajte, kje je najblžja pooblasčena delavnica.

Upamo, da boste zadovolni z Vašim strojem in da bo stoj Vaš spremljevalec mnogo prihodnjih let. Pomnite, da so ta navodila za uporabo vrednostni papir. Če boste sledili vsebini navodil (uporaba, servis, vzdřevanje itd.), boste pomembn podaljišali Življenjsko dobo stroja, kakor tudi ceno rabljenega stroja. Če boste stroj prodali, poskrbite, da bo novi lastnik dobil pripadajoca navodila za uporabo.

Zahvaljujemo se Vam, da uporabljate Husqvarna izdelek.

Husqvarna AB nenehno razvija in izpopolnjuje svoje izdelke in si zato pridržuje pravico spremb v, na primer, obliki in izgledu brez predhodnega opozorila.

1 Zadnji ročaj
2 Sprozilec plina
3 Sprednj ročaj
4 Ščitnik odsunka
5 Meč
6 Veriga
7 Gumb
8 Nastavitveni vijak/vrtljivi gumb
9 Pokrov pogonskega zobnika
10 Zadnji Ščitnik roke
11 Opora
12 Okence za nivo olja
13 Pokrovček polnilne odprtine za olje
14 Gumb za zaklep sprožilca
15 Lovilec verige
16 Nastavitveni vijak za oljno Črpalko
17 Ščitnik meça
18 Navodila za uporabo

Splošna varnostna opozorila za elektricno orodje

OPOZORILO! Preberite vsa varnostna opozorila in vsa navodila. Neupostevanje opozoril in navodil lahko povzroci elektrcni udar, pozar ali tezko telesno poskodbo.

POMEMBNO! Shranite vsa opozorila in navodila za bodoco uporabo. Izraz "elektricno orodje" v opozorilih se nanaša na elektricno orodje na omrežni pogon (ožiceno) ali elektricno orodje na akumulatorski pogon (brežicno).

Varnost delovnegapodročja

• Poskrbite za cistoco in dobro osvetlitev delovnega področja. Prenatrpani ali mračni prostori kar kličejo nasreco.
• Elektricega orodja ne uporabljaje v eksplozivnem ozračju, ki ga povzroča prisotnost vnetljivih tekocin, plinov ali prahu. Elektrica orodja sprožajo iskre, ki lahko vžgejo prah ali hlape.
• Ne dovolite, da bi bili med uporabo elektricnega orodja prisotni otroci ali opazovalci. Odvračanje pozornosti lahko povzroči izgubo nadzora.

Elektricha varnost

• Vtikači elektricnega orodja se morajo ujemati z vtičnico. Nikoli ne spreminajte vtikača na kakrsenkoli način. Z ozemljinem elektricnim orodjem ne uporabljaje adapterjev za vtikač. Nespremenjeni vtikači in njim ustrezne vtičnicezmanjsujevo nevarnost elektricnega udara.
• Izogibajte se telesnega stika z ozemljenimi povrsinami, kot so cevi, radiatorji, stedilniki in hladilniki. Ce je vase telo ozemljeno, se nevarnost elektricega udara poveca.
• Elektricega orodja ne izpostavlijte dezju ali vlagi. Ce v elektricno orodje prodre voda, se poveca nevarnost elektricega udara.
• Ne ravnajte grobo s kablom. Nikoli ne uporabljaje kabla za prenašanje, vlečenje ali izklapljanje elektricnega orodja iz vticnice. Kabel držite proč od toplote, bencina, ostrih robov ali premikajocih delov. Poškodovani ali zavozlani kabli povečujejo nevarnost elektricnega udara.
• Ce uporabljate elektricno orodje zunaj, uporabljaje kabelski podaljsek, ki je primeren za zunanjo uporabo. Uporaba kabla, primerna nega za zunanjo uporabo, zmanjsuje nevarnost elektricnega udara.
• Ce se ne morete izogniti upravljanju stroja na vlažnem obmoćju, uporabite zašcitno napravo na diferencni tok (RCD). Uporaba naprave RCD zmanjsuju nevarnost elektricnega udara.

Osebna varnost

• Med uporabo elektricnega orodja bodite pozorni, glejte, kaj delate in ravnajte razumno. Ne uporabljaje elektricnega orodja, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti med uporabo elektricnega orodja lahko povzroci težko telesno poškodbo.
• Uporabljaje osebno zašcitno opremo. Vednoinosite zašcitno za oci. Zašcitna oprema, kot so protiprasna maska, Čevlji z nadsečimi podplati, Čelada ali šcitniki sluha, uporabljena v pravih okolišcinah, bo zmanjsala možnosti za telesne poskodbe.
• Izogibajte se nenamernemu zagonu naprave.
  Preverite ali je stikalo v položaju za izklop, preden orodje prikljucite na omrežje ali akumulator, vzamete v roke ali ga prenašate. Prenasanje elektricnega orodja s prstom na stikalu ali vkljucitev elektricnega orodja z vklopljenim stikalom kar klice NESrečo.
• Preden elektricno orodje vklopite, odstranite klujc za nastavitev. Če ostane klujc pritrjen na vrteci se del elektricnega orodja. lahko pride do telesne poškodbe.
• Rok ne stegujte predaleč. Vedno poskrbite za varno oporo nog in ravnoteže. To vam omogoca boljsi nadzor nad elektrichnim orodjem ob nepričakovanih dogodkih.
• Oblecite se primerno. Ne nosite ohlapnih oblacil in nakita. Lase, oblacila in rokavice drzite proc od premikajocih se delov. Ohlapna oblacila, nakit ali dolgi lasje se lahko ujamejo v premikajoce dele.
• Ce so naprave opremljene s priključkom za odvajanje in zbiranje prahu, poskrbite, da je ta namesčen in pravilno uporabljen. Zbiranje prahu lahko zmanjsa nevarnost zaradi vdihavanja prahu.

Uporaba in nega elektricnega orodja

• Ne preobremenjujte elektricnega orodja. Za svoj namen uporabite pravo elektricno orodje. Ustrezno elektricno orodje bo opravilo delo bolje in varneje na nacin, za kateregaje je bilo zasnovano.
• Elektricnega orodja ne uporabljajte, ce stikalo za vklop / izklop ne deluje. Vsako elektricno orodje, ki ga ni mogoce kontrolirati s stikalom, je nevarno in mora obvezno v popravilo.
  Pred izvajanjem nastavitev,menjavo prikljuckov ali shranjevanjem elektricnega orodja izvlecite vtikac iz omreznve vticnice ali akumulator iz elektricnega orodja. Taksnipreventivni ukrepi zmanjsajo nevarnost nenamernega vklopa elektricnega orodja.
• Elektricno orodje, ki ga ne potrebujete, shranite izven dosegatrok in ne dovolite, da bi ga uporabljale osebe, ki elektricnegarodja ne poznajo ali ne poznajo teh navodil. Elektrica orodja so v rokah neukih oseb nevarna.
• Vzdrujte elektrica orodja. Preverite poravnavo ali zatikanje pomicih delov. Preverite, da noben

del ni poskodovan in vsa druga stanja, ki bi lahko vplivala na delovanje elektricnega orodja. Ce je elektricno orodje poskodovano, ga odnesite v popravilo. Veliko nesrc povzrocijo slabo vzdrivezana elektrica orodja.

• Rezila naj bodo vedno ostra in cista. Pravilno vzdhrzevana rezila z ostrimi rezalnimi robovi se manj zatikajo in jih je lazej kontrolirati.
• Elektricno orodje, prikljuce, nastavke ipd.
  uporabljaje s skladu s temi navodili in pri tem
  upostevejde delovne pogoje in delo, ki ga je treba
  opraviti. Uporaba elektricnega orodja za opravila, za
  katera ta naprava ni namenjena, je lahko nevarna.

Servisiranje

• Popravila elektricnega orodja naj izvaja usposobljen serviser z originalnimi nadomestnimi deli. To bo ohranjalo varno delovanje elektricnega orodja.

Varnostna opozorila za motorno zago

• Pazite, da se med delovanjemotorne zage s kaksnim delom telesa ne dotaknete verige. Pazite, da ob zagonu motorne zage veriga ni v stiku znobenim predmetom. Ce ste pri uporabi motorne zage za trenutek nepazljivi, se lahko obleka ali del telesa zapletev verigo.
• Motorno Žago vedno držite takto, da je desna roka na zadnjem ročaju in leva roka na prednjem ročaju. Če sta roki v obratnem položaju, se poveča nevarnost telesnih poškodb. zato tega ne počenjaje.
• Elektricno orodje držite le na izolirani oprijemalni povrsini, ker se lahko veriga dotika skrite elektricne napeljave ali lastne zaganjalne vrvice. Zaradi verige, ki se dotika «žive« «zice, lahko izpostavljeni kovinski deli elektricnega orodja «oživijo« in povzrocijo elektrici ni udar.
• Nosite varnostna očala in zašcitno za ušesa.
  Priporocamo tudi dodatno zašcitno opre mo za glavo, roke, noge in stopala. Ustrežna zašcitna oblačila zmanjsajo nevarnost telesnih poskodb zaradi letečih ostankov ali nenamernega stika z verigo.
• Motorne Žage ne uporabljaje na drevesu. Če motorno Žago uporabljate na drevesu, se lahko poskodujete.
• Vedno bodite primerno obuti in uporablajte motorno zago le takrat, ko stojite na trdni, varni in ravni povrsini. Na spolzki ali nestabilni povrsini, kot je lestev, lahko izgubite ravnotezje ali nadzor nad motorno zago.
  Pri zaganju veje rastno napetostjo bodite pazljivi, saj lahko veja svigne nazaj. Ko se rastna napetost v lesnih vlaknih sprosti, lahko veja oplazi upravljavca, ki posledicno izgubi nadzor nad motorno zago.

• Bodite še posebej pazljivi pri Žaganju grmiečevja in mladih dreves. Drobne veje se lahko zataknej o verigo in vas oplazijo ali vržejo iz ravnotežja.

• Pri prenašanju držite motorno Žago za ročaj (motorna Žaga mora biti izklopljena in obrnjena stran od telesa). Pri prenašanju ali shranjevanju motorne Žage vedno namesitePokrov meça. S pravilno uporabo motorne Žage boste zmanjsali možnost nenamernegaa stika s premikajoco se verigo.

• Upostevajte navodila za mazanje, napenjanje verige in menjavo priključkov. Če veriga ni ustrezno napeta ali namazana, se lahko zlomi ali poveča možnost povratnega udarca.
• Rocaji naj bodo suhi, cisti in brez ostankov olja in masti. Mastni in oljnati rocaji so spolzki, zato lahko izgubite nadzor nad motorno zago.
• Zagajte samo les. Motorno zago uporabljaje le za opravila, za katera je namenjena. Na primer: motorne zage ne uporabljaje za zaganje plastike, zidovine ali gradbenih elementov, ki niso iz lesa. Uporaba motorne zage za opravila, za katera ni namenjena, je lahko nevarna.
• Novim uporabnikom zelo priporočamo, da deblaŽagajo na podstavku.

• Povratni udarec se lahko zgodi, ko se prednji del ali konica meça dotakne predmeta ali ko se zareza zapre in stisne verigo. V dolocenih primerih lahko dotik konice povzroci nenadno povratno reakcijo, pri Čemer se meč dvigne in obrne proti upravljavcu. Če je veriga na zgornji strani meča stisnjena, se lahko meč naenkat hitro obrne nazaj proti upravljavcu. Posledicno lahko izgubite nadzor nad motornoŽago in se resno poskodujete. Ne zanašajte se zgolj na varnostne naprave v motorniŽagi. Kot uporabnik motorneŽage morate poskrbeti, da medŽaganjem ne pride do nasrece ali poskodb. Povratni udarec je posledica nepravilne uporabe orodja in/ali neustreznih delovnih postopkov ali pogojev, vendar ga lahko preprečite spodnjimi previdnostimi ukrepi:
• S palcem in drugimi prsti obkrozite rocaje motorne zage in joČvrsto primite.Žago držite zobema rokama in se postavite takdo sa lelako izognete povratnenu udarcu. Če upravljevec uporabi ustrezen previdnostni ukrep, lahko omeji silo povratnega udarca. Ne spustite motorne Žage.
• Rok ne stegujte predalec in nikoli ne zagajte nad visino ramen. S tem preprecite nepoten stik s konico meca, hkrati pa imate boljsi nadzor nad motorno zago v neprićakovanih situacijah.
• Uporabljaje le nadomestne mece in verige, ki jih dolovi proizvajalec. Neustrezni nadomestni meci in verige lahko poškodujejo verigo in/ali povzroćijo povratni udarec.
• Upostevaljte navodila proizvajalca glede brusenja in vzdhrzevanja verige. Ce se visina merilnika globine zmanjsa, se poveca nevarnost povratnega udarca.

Elektricna varnost

• Priporočamo uporabo naprave na diferenčni tok (RCD) s prožilnim tokom do 30mA . Tudi z namesceno zašcitno na diferenčni tok ni mogoce zagotoviti 100-odstotne varnosti, zato je vedno treba upostevati varne delovne postopke. Zašcitno na diferenčni tok preverite pri vsaki uporabi.
  Pred uporabo preverite, ali so na kablu vidni znaki poskodb ali dotrajanosti. Ce ugotovite, da je kabelPokvarjen, odnesite izdelek v pooblasceni servisni center in narocite zamenjavo kabla.
• Ne uporabljajte izdelka,Če so elektricni kabli poškodovani ali obrabljeni.
  V primeru prerezanega kabla ali poškodovane izolacije izdelek takoj odklopite iz omrežnega elektricnega napajanja. Ne dotikajte se elektricnega kabla, dokler ni elektricno napajanje odklopljeno. Ne popravljaje prerezanega ali poškodovanega kabla. Izdelek opdeljite v pooblascen servisni center, kjer bo kabel zamenjan z originalnim nadomestnim delom.
  Kabel/podaljsek mora vedno biti za uporabnikom, takao ne povzroca nevarnosti za uporabnika ali druge osebe. Poskrbite, da ne obstaja moznost poskodbe kabla (s toploto, ostrimi predmeti, ostrimi robovi, oljem ipd.).
• Kabel napeljite tak, da se med zhaganjem ne zatika za veje ali druge predmete.
• Preden odklopite vtič, kabelski prklijucek ali podajšek, vedno napajané njprej izklopite pri omrežju.
• Preden pred shranjevanjem zvjete kabel, izklopite izdelek, odstranite vtic iz omreznega napajanja in preverite, ali so na elektricnem kablu vidni znaki poskodb ali dotrajanosti. Ne popravlajte poskodovanega kabla. Odnesite izdelek v pooblasceni servisni center in narocite zamenjavo kabla.
• Preden pustite izdelek brez nadzora (ne glede na trajanje), odstranite vtic iz omreznega napajanja.
• Pri zvijanju kabla bodite previdni in pazite, da se ne zavozla.
• Uporabljajeismozizmeničnoomrežnnapetostjo,ki jenuvedena na tipski plošcici izdelka.
• Verižna Žaga je dvojno izolirana skladno s standardom EN60745-1 in 2-13.
• Poskrbite, da je podaljsek v dobrem stanju. Pred uporabo preglejte podaljsek in ga zamenjate, ce je poskodovan. Ne uporabljaje poskodovanega kabla. Izolacija kabla mora biti brez poskodb, razpok ali znakov obrabe. Vtični priključki morajo biti neposkodovani. Poskodovani podaljski povečujejo nevarnost elektricnega udara.
• Uporabljeni tokokrog ali vticnico je treba zašcititi z napravo na diferencni tok (RCD). Na voljo so vticnice z vgrajeno zašcitio na diferencni tok, s katerimi je mogoće zagotoviti zahtevano stopnjo varnosti. Obcasno preglejte kable verizneŽage. Ce so poskodovani, jih mora popraviti pooblasčeni servisni trgovec.

Kabli

• Podaljski so na voljo v lokalmem pooblascenem servisnem centru.
• Uporabljajte samo atestirane podaljske.
• Podaljške je dovoljeno uporabljati smo,Če so zasnovani za uporabo na prostem in Če so skladni s standardom H07 RN-F ali IEC 60245 (oznaka 66).

Postopek pred prvo uporabo novemotorne zage

• Natančno preberite navodila.
  Dolijte verižno olje. Glejte navodila v poglavju Dolivanje verižnega olja.
  Zage ne uporabljaje. dokler veriga ni dovolj naoljena. Gleje navodila v poglavju Mazanje rezilnega pribora.
• Preglejte, kako so rezila montirana in nastavljena. Glejte navodila v poglavju Montaža.
• Dolgotrajna izpostavljenost hrupu lahko povzroci trajne okvare sluha. Zato vedno nosite odobreno zašcitno opremo za ušesa.
  -Ta zaga je namenjena za uporabo v temperaturnem obmoocju od -20^(-4^) do +40^(104^)

OPOZORILO! Brez predhodnega dovoljenja proizvajalca ne smete nikoli spreminjati prvotne izvedbe stroja. Vedno uporabljaje izkljućno originalne dele. Spremembe brez pooblastila in/ali neoriginalni deli lahko povzroćijo resne poskodbe ali smrt uporabnika in drugih.

OPOZORILO! Motorna zaga je ob napacni in malomarni uporabi nevarno orodje, ki povzroca resne ali celo smrtno nevarne poskodbe. Zato je zelo pomembno, da natancno preberete vsa navodila za uporabo in se poglobite v njih.

OPOZORILO! Stroj med delovanjem proizvaja elektromagnetno polje. To polje lahko v nekaterih pogojih interferira z aktivnimi ali pasivnimi medicinskimi vsadki. Da bi zmanjsali nearnost resne ali smrtne poskodbe, priporoćamo, da se osebe z medicinskimi vsadki pred uporabo stroja posvetujujo s svojim zdravnikom in s proizvajalcem vsadka.

OPOZORILO! Dolgoročno vdirhavanje hlapov veriznega olja in prahu iz zagovine lahko ogrozi vase zdravje.

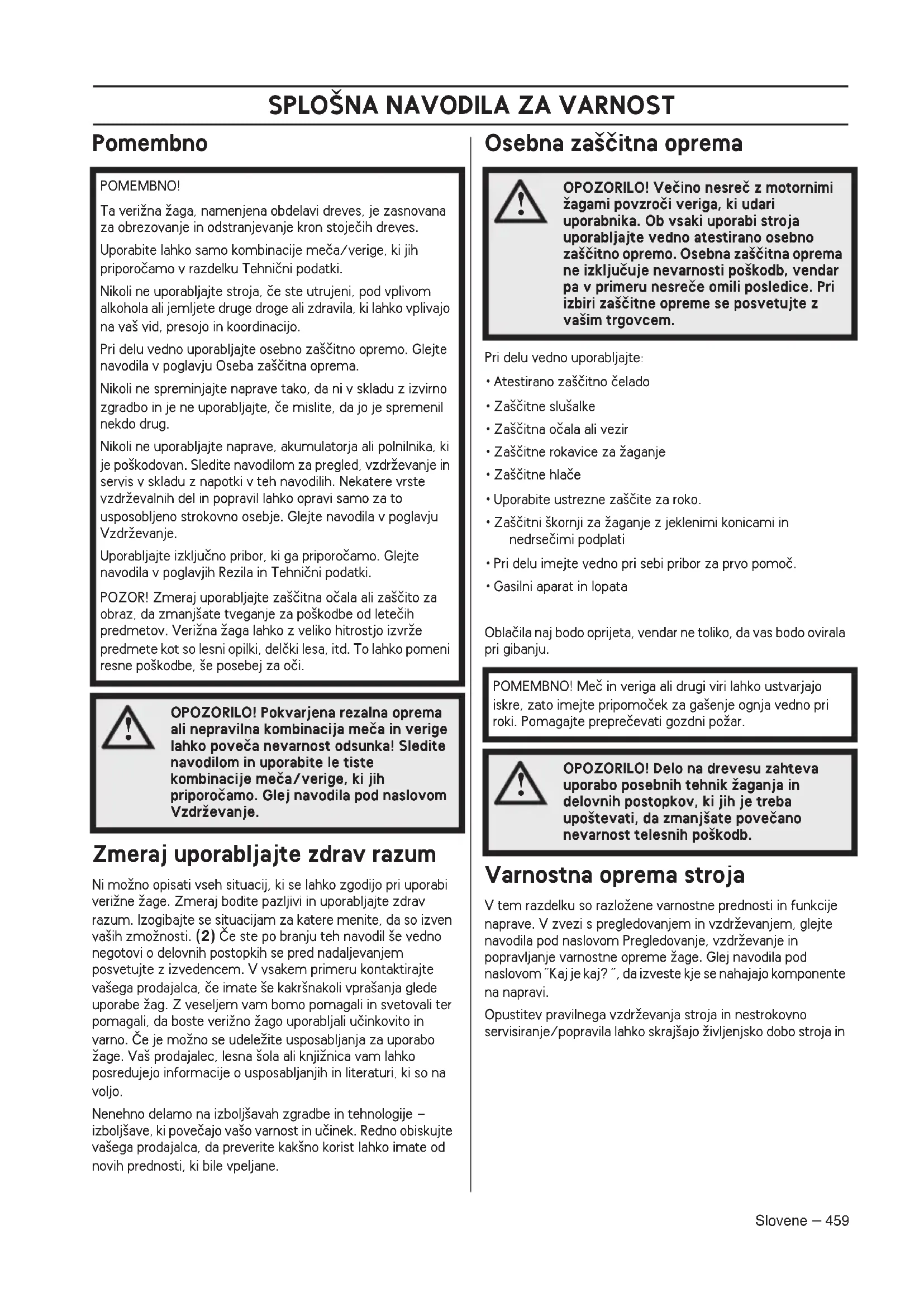

SPLOŠNA NAVODILA ZA VARNOST

Pomembno

POMEMBNO!

Ta verižna Žaga, namenjena obdelavi dreves, je zasnovana za obrezovanje in odstranjevanje kron stojecih dreves.

Uporabite lahko samo kombinacije meca/verige, ki jih priporocamo v razdelku Tehnični podatki.

Nikoli ne uporabljajte stroja, ce ste utrujeni, pod vplivom alkohola ali jemljete druge droge ali zdravila, ki lahko vplivajo na vaš vid, presojo in koordinacijo.

Pri delu vedno uporabljaje osebno zašcitno opremo. Glejte navodila v poglavju Oseba zašcitna oprema.

Nikoli ne spreminajte naprave tako, da ni v skladu z izvirno zgradbo in je ne uporabljajte, ce mislite, da jo je spremenil nekdo drug.

Nikoli ne uporabljajte naprave, akumulatorja ali polnilnika, ki je poskodovan. Sledite navodilom za pregled, vzdhrzevanje in servis v skladu z napotki v teh navodilih. Nekatere vrste vzdhrzevalnih del in popravil lahko opraviismo za to usposobljeno strokovno osebje. Glejtne navodila v poglavju Vzdhrzevanje.

Uporabljajte izključno pribor, ki ga priporočamo. Glejte navodila v poglavjih Rezila in Tehnični podatki.

POZOR! Zmeraj uporabljaje zašcitna ocala ali zašcito za obraz, da zmanjsate tveganje za poskodbe od letecih predmetov. Verižna Žaga lahko z veliko hitrostjo izvrze predmete kot so lesni opilki, delčki lesa, itd. To lahko pomeni resne poskodbe, še posebej za oci.

OPOZORILO! Pokvarjena rezalna oprema ali nepravilna kombinacija meca in verige lahko povecna nevarnost odsvunka! Sledite navodilom in uporabite le tiste kombinacije meca/verige, ki jih priporocamo. Glej navodila pod naslovom Vzdrzevanje.

Zmeraj uporabljaje zdrav razum

Ni mozno opisati vseh situacij, ki se lahko zgodijo pri uporabi verižne Žage. Zmeraj bodite pazljivi in uporabljaje zdrav razum. Izogibajte se situacijam za katere menite, da so izven vaših zmožnosti. (2) Če ste po branju teh navodil še vedno negotovi o delovnih postopkih se pred nadaljevanjem posvetujte z izvedencem. V vsakem primerus kontaktirajte vašega prodajalca, Če imate še kakršnakoli vprasnja glede uporabe Žag. Z veseljem vom borno pomagali in svetovali ter pomagali, da boste verižno Žago uporabljali učinkovito in varno. Če je moźno se udelezite usposablanja za uporabo Žage. Vaš prodajalec, lesna šola ali knjižnica vom lahko posredujejo informacije o usposablanjih in literaturi, ki so na voljo.

Nenehno delamo na izboljsavah zgradbe in technologije - izboljsave, ki povecajo va so varnost in ucinek. Redno obiskujte vasega prodajalca, da preverite kakso korist lahko imate od novih prednosti, ki bile vpeljane.

Osebna zašcitna oprema

OPOZORILO! Vecino nesre z motornimi zagami povzroci veriga, ki udari uporabnika. Ob vsaki uporabi stroja uporabljaje vedno atestirano osebno zacitno opremo. Osebna zacitna oprema ne izključuje nevarnosti poskodb, vendar pa v primuru nesreče omili posledice. Pri izbiria zacitne opreme se posvetujte z vašim trgovcem.

Pri delu vedno uporabljajte:

• Atestirano zašcitno Čelado
• Zašcitne slušalke
• Zasčitna očala ali vezir
• Zaščitne rokavice za Žaganje
• Zascitne hlace
• Uporabite ustrezne zašcite za roko.
• Zašcitni škornji za Žaganje z jeklenimi konicami in nadsečimi podplatī
• Pri delu imejte vedno pri sebi pribor za prvo pomoč.
  Gasilni aparat in Iopata

Oblacila naj降至 oprijeta, vendar ne toliko, da vas降至 oviralai pri gibanju.

POMEMBNO! Mec in veriga ali drugi viri lahko ustvarjajo iskre, zato imeje pripopoček za gašenje ognja vedno pri roki. Pomagajte preprečevati gozdni požar.

OPOZORILO! Delo na drevesu zahteva uporabo posebnih tehnik zaganja in delovnih postopkov, ki jih je treba upostevali, da zmanjsate povecano nevarnost telesnih poskodb.

V tem razdelku so razložene varnostne prednosti in funkcjie naprave. V zvezi s pregledovanjem in vzdřevanjem, glejte navodila pod naslovom Pregledovanje, vzdřevanje in popravljanje varnostne opremeŽage. Glej navodila pod naslovom "Kaj je kaj?", da izveste kje se nahajajo komponente na napravi.

Opustitev pravilnega vzdřevanja stroja in nestrokovno servisiranje/popravila lahko skrajšakoŽivljensko dobo stroja in

povecajo nevarnost nesreč. Dodatne informacije lahko dobite v najblžji servisni delavnici.

OPOZORILO! Nikoli ne uporabljaje naprave sPokvarjenimi varnostnimi componentami. Varnostna oprema mora biti pregledana in vzdhrzevana. Glej navodila pod naslovom Pregledovanje, vzdhrzevanje in popravljanje varnostne opreme zage. Ce stroj ne prestane vseh testov ga odnesite na servis na popravilo.

Zavora verige s šcitnikom

Verižna Žaga je opremljena z zavoro, ki je narejena takto, da v primeru odsunka zaustavi verigo. Zavora zaŽago zmanjsa nevarnost nasrc, ampak nasrcce lahko preprecite samo vi. (3)

Pri delu z zago bodite previdni in poskrbite, da usmernik odbojnegala meca ne pride v stik s kaksnim predmetom. (4)

• Zavoro verige lahko ročno aktivirate (z levo roko).
• Zavora se aktivira, ko sprendji šcitnik roke potisnete naprej.
• S tem se aktivira vzmeteni mehanizem, ki ustavi pogonski zobnik.
• Ščitnik odsunka ne služi le za aktiviranje zavore verige. Njugova druga pomembna varnostna naloga je, da zmanjsuje nevarnost poskodb leve roke,Če Nehote izpustite prednji ročaj.
• Zavoro verige sprostimo tak, da šcitnik odsunka potegnemo nazaj proti sprednjemu ročaju.
• Zavora verige mora biti vklopljena, ko vžgete motorno Žago.
  Zavoro za zago uporabljaje kot parkirno zavoro\~, ko zaenjate ali ko se premikate, da preprecite nesrece, ki bi se lahko zgodile, ce bi se veriga po nesreci dotaknila necesa ali nekoga v blizini. (5)
• Odsunek meça je lahko bliskovito nenaden in izredno močan. V vecini primerov je povratni udarec šibek in ne sproži zavore verige. V takšnih primerih je pomembno, daŽago Čvrdsto držite in da je ne izpustite.
• Način ročnega aktiviranjá zavore verige je odvisen od sile povratnega udarca in położaja verižneŽage glede na predmet, ki ga udari območje povratnega udarca meča.
• Če je odsunek šibkejsi, ali Če je odbojno območje meča blizu uporabnika, je potrebno zavoro verige sprožiti ročno z levo roko. (6)
  Vpoložaju podiranja se leva roka nahaja v položaju iz kateregaj je nemogoce ročno aktiviranje zavore. Pri tej drži, tj. ko se leva roka nahaja v položaju, ki ne vpliva na premikanje varovala za roko, se zavora zaŽago lahko aktivira samo z vztrajnostnim učinkom. (7)

Ali bo moja roka v primeru odsunka zmeraj aktivirala zavoro zaŽago?

Ne. Potrebna je dolocena sila, da se varovalo za odsunek premakne naprej. Ce se roka samo narahlo dotakne varovala za odsunek se lahko zgodi, da sila ni dovolj mocona, da aktivira zavoro za zagogo. Pri delu morate mocono drzati rocaj verizne zagage. Ce v tem primerus pride do odsunka mogoce ne boste spustili roke iz sprednjega rocaja in ne boste aktivirali zavore za zagogo ali se pa zavora ne bo aktivirala, dokler se zagaga ne obrne okoli. V taksni situaciji se lahko zgodi, da zavora ne uspe zaustaviti verige preden se ta dotakne vas.

V nekaterih delovnih položajih se lahko zgodi, da roka ne doseze varovala za odsunek, da bi aktivirala zavoro; na primer, koŽago držite v položaju podiranja.

Ali se bo zavora zmeraj vztrajnostno aktivirala, ko pride do odsunka?

Ne. Prvič, zavora mora delovati. Drugič, odsunek mora biti dovolj močan, da aktivira zavoro zaŽago. Če bi zavora zaŽago bila prevec občutljiva bi se zmeraj aktivirala, kar pa bi bilo težavno.

Ali bo me zavora zaŽago v primeru odsunka zmeraj varovala pred poškodbami?

Ne. Zavora mora delovati, da bi lahko nudila zašcito. Drugic, mora biti aktivirana kot je opisano zgoraj, da zaustavi Žago v primeru odsvunka. Tretjič, zavora se lahko aktivira, ampak ce je meč preblizu vas se lahko zgodi, da zavora ne uspe upočasniti in ustaviti verigo prede se le-ta dotakne vas.

Samo vi in pravilna delovna tehnika lahko iznicite odsunek in njegove posledice.

Zaklepni mehanizem sprožilca plina

Zaklepni mehanizem sprozilca plina je zasnovan tako, da preprecuje nehoteno aktiviranje sprozilca plina. Ko pritisnete zaklepni mehanizem sprozilca plina (A) (ko primete rocaj), se sprozilec plina sprosti (B). Ko sprostite oprijem rocaja, se tako sprozilec plina kot zaklepni mehanizem sprozilca plina vneta v pvoten polozaj. (8)

Lovilec verige

Lovilec verige je zasnovan takto, da ujame verigo, ce se veriga strga ali sname. Ce je veriga pravilno napeta, se temu lahko izognemo (glejte navodila v poglavju Montaza). Temu se izognemo tudi, ce verigo in mec pravilno vzdruzujemo (glejte poglavje Splošna navodila za delo). (9)

Šcitnik desne roke

Šcitnik desne roke varuje roko v primerus, ce se veriga strga ali sname in obenem zagotavlja. da vejevje ne ovira prijema zadnjega ročaja. (10)

Vibracije

Pri Žaganju trdega lesa (večina listavcev) so tresljaji močnejši kot pri Žaganju mehkega lesa (večina iglavcev). Uporaba tope

ali neprimerne verige (nepravi tip ali nepravilno nabrušena veriga) tresljaje še okrepi.

OPOZORILO! Brez predhodnega dovoljenja proizvajalca ne smete nikoli spreminjati prvotne izvedbe stroja. Vedno uporablajte izkljućno originalne dele. Spremembe brez pooblastila in/ali neoriginalni deli lahko povzroćijo resne poskodbe ali smrt uporabnika in drugih.

OPOZORILO! Pri Ijudeh, ki imajo tezave s krvnim obtokom, lahko pretirana izpostavljenost tresljajem poyzroci poskodbe oizilja ali zivcevja. Ce opazite znamenja pretirane izpostavljenosti tresljajem, se posvetujte z zdravnikom. Taksna znamenja so: odrevenelost udov, izguba obcutka za dotik, «šcemenje «, «zbadanje «, bolečina, oslabelost ter spremembe v barvi ali na povrsini koze. Obicajno se pojavijo v prestih, na rokah ali na zapestjih. Nevarnost spreembe je vecja ob delu pri nizkih temperaturah.

Rezila

To poglavje obravnava kako s prvilno izbiro in vzdrrzevanjem rezil dosezete:

Zmanjase nearnost odsunkov.
Zmanjase nevarnost zaustavljanai poskakovanja.
zage.
- Dosežite optimalen učinek Žaganja.
- Podaljšateživjensko dobo rezil.
- Izogibajte se povecanim nivojem vibracij.

Splošna pravila

• Uporabljaje samo rezila, ki jo priporocamo! Glej navodila pod naslovom Vzdřevanje.
• Rezni zobje verige naj bodo dobro in pravilno nabrušeni! Upostevajte navodila za brusenje in uporabljaje brusilno šablono, ki jo priporocamo. Poškodovana ali napacno nabrušena veriga povečuje nevarnost nasreč.
  Vzdrzujte pravilen razmik! Sledite nasim navodilom in uporabite priporoceno sablon. Prevelik razmik poveca nevarnost odsunka. (18)
• Veriga naj bo pravilno napeta! Ohlapna veriga se rada sname in se hitreje obrabi, povzroča pa tudi vecjo obrabo meča in pogonskega zobnika. (23)
• Oprema za rezanje mora biti dobro namazana in pravilno vzdhrzevana! Slabo mazana veriga se hitreje strga in obrabi, povzroca pa tudi vecko obrabo meca in pogonskega zobnika.

Rezalna oprema, narejena, da zmanjsa odsunek

OPOZORILO! Pokvarjena rezalna oprema ali nepravilna kombinacija meca in verige lahko povecna nevarnost odsunka! Sledite navodilom in uporabite le tiste kombinacije meca/verige, ki jih priporocamo. Glej navodila pod naslovom Vzdrzevanje.

Odsunku se izognemo samo, ce pri delu pazimo, da odbojni del meça ne zadene ob kaksen predmet.

Moc odsunka lahko zmanjsamo z uporabo rezil, ki imajo "vgrajeno" zašcitopred odsunkom, kot tudi takado uporabljamo smo dobro nabrušeno in vzdřevo narigo.

Meč

Cim manji si je premer vrha, tem manj sa je nevarnost odsunka.

Veriga

Veriga je sestavljena iz chlenov v standardni izvedbi in v izvedbi, ki zmanjsuje odsunek.

POMEMBNO! Nobena Žaga ne odstrani nevarnosti odsunka.

OPOZORILO! Kakrsenkoli stik z rotirajoco se zago lahko povzroci resne poskodbe.

Nekaj izrazov, ki opisujejo meč in verigo

Da bi vzdhrzevali vse varnostne prednosti rezalne oprememorate obrabljene ali poskodovane kombinacione meca/verige zamenjati z mecem ali verigo, ki jih priporoca Husqvarna. Gleje navodila v razdelku Tehnicni podatki o kombinacijah meca/verige, ki jih priporocamo.

Meč

Dolzina (cole/cm) (12)
- Stevilo zob na sprednjem zobniku (T). (11)
- Korak verige (=pitch) (v kolah). Presledek med pogonskimi Členi verige se mora ujemati z razmikom zob na sprednjem in pogonskem zobniku. (13)
- Stevilo pogonskih Členov (kos). Število pogonskih Členov je določeno z dolžino meça, korakom verige in številom zob prednjega zobnika. (15)
- ŠirinaŽeleba (cole/mm). ŠirinaŽeleba na mecu mora ustrezati širini pogonskih Členov verige.
- Odprtina za olje za verigo in odprtina za napenjalnik verige.
Mec mora ustrezati konstrukciji motorneŽage. (14)

Veriga

·Korak verige（ = pitch）(cole)(13)
- Širina pogonskega Člena (mm/cole) (16)
- Stevilo pogonskih chenov (kos) (15)

Brusenje verige in nastavljanje razmika sablone

OPOZORILO! Pri rokovanju z verigo uporablajte vedno zašcitite rokavice.

Splošno o brusenju reznih zob

• Nikoli ne uporabljaje tope verige. Če je veriga topo morate uporabiti vecritiska, da potisnete mec skozi les in vreznine bodo zelo majhne. Z zelo topo verizno zago sploh ne morete ĸagati. Reztutat tega bo le ĸagovina.
• Ostra veriga zdrsne skozi les in dela dolge in tanke vreznine. (17)

Rezalni del Zage se imenuje rezalni clen in je sestavljen iz rezalnega zoba (A) in stene (B). Globina reza je dolocena za razliko med visino obeh. (18)

Pri ostrenju rezalnega zoba si morate zapomniti stiri pomembne faktorje.

1 Kot brusenja (19)
2 Kotrezanja (20)
3 Položaj pile (21)

4 Premer okrogle pile (22)
Znepravilno opremo je zelo tezko pravilno zbrusiti verigo. Priporocamo vam, da uporabite nao šablono za brusenje. Tako boste vdhrževali najvecje zmanjsanje odsunka in učinek rezanja vaseŽage.
Za informacije o brusenju zage poglejte navodila v razdelku Tehnici podatki.

OPOZORILO! Ce se ne drzite navodil za brusenje se lahko poveca nevarnost odsunka.

Brusenje reznega zoba

Za brusenje rezalnega zoba potrebujete okroglo pio in sablono za brusenje. Za informacije o velikosti pile in sablone, ki so priporocljive za va so zago poglejte navodila v razdelku Tehnični podatki.

• Poskrbite, da je veriga pravilno napeta. Ohlapno verigo je težko pravilno nabusiti. (23)
• Rezne zobe vedno pilite od notranje strani navzven. Pri povratnem potegu pile zmanjsajte pritisk nano. Najprej nabrusite vse zobe naeni strani, nato obrnite zago in nabrusite tudi zobe na nasprotni strani. (19)
  Vse zobe spelite na isto dolzino. Ko se dolzina reznih zob zmanjsa na 4 mm (5 / 32^ ) .je veriga izrabljena in je potrebno zamenjati.

Splošni napokit za nastavljanje razmika

Ko brusite rezalni zob, se nastavitev mere globine reza zmanja. Ce zeilite ohraniti optimalno učinkovitost rezanja, je treba spiliti mero globine reza, da se doseže priporočena

nastavitev mere globine reza. Za pravilen razmik za vašo Žago poglejte navodila v razdelku Tehnični podatki. (24)

OPOZORILO! Ce je razmik prevelik se poveča nevarnost odsvka!

Nastavitev rasmika

Pred nastavljanem ramika morajo biti rezalni zobje nabrušeni. Priporočamo vam, da razmik nastavite pri vsakem tretjem brusenju verige. OPOMBA! Priporočilo sklepa, da je dolžina rezalega zoba ni prevec zmanjsana.
- Za nastavitev razmika boste potrebovali ravno pilo in sablono. Priporocamo vam, da za razmik uporabite naosablono, saj tem vzdrzujete pravilen razmik in pravilen kot.
- Položite šablono na verižno Žago. Informacije o uporabi šablone lahko majdete na embalazi. Uporabite ravno pilo, da zbrusite presežek. Razmik je pravilen, ko vecne cutite odpora, ko povlećete pilo preko šablone. (25)

Napenjanje verige

OPOZORILO! Ohlapna veriga se lahko sname in povzroci resno poskodbo, ki je lahko celo smrtno nevarna.

OPOZORILO! Pred sestavljanjem, preverjanjem in/ali vzdrževanjem vedno odklopite izdelek iz napajanja.

Veriga se z uporabo nateguje in postaja vse dalja, zato je pomembno, da jo redno napenjate in takto odpravite ohlapnost.

Pri vsakem polnjenju z veriznim oljem preverite napetost verige. OPOMBA! Nova veriga potrebuje nikaj casa, da se utece. V tem casu je treba pogosteje preverjati napetost verige.

Napnite verigo kolikor se da, vendar ne tako mochno, da je ni mogoce premikati z roko. (26)

• Sprostite gumb, tak da ga povlecate navzven, dokler se ne odpre.
  Gumb obrnite v nasprotni smeri urnega kazalca in takov odvijtePokrov pogonskega zobnika.
• Z obračanjem kolesca napenjalnika verige prilagodite napetost verige: z obračanjem navzgor (+) povećate napetost, z obračanjem navzdol (-) pa jo zmanjsate. (A-B)
  Zatesnite sklopko droga tak, da obrnete gumb v smeri urinega kazalca.
  Gumb obrnite navznoter, da zaklenete napetost.

SPLOŠNA NAVODILA ZA VARNOST

Mazanje rezil

OPOZORILO! Slaba namascenost rezil lahko vodi do tega, da se veriga pretrga in povzroci hude ali celo smrtne poskodbe.

Olje za verigo

Olje za mazanje verige se mora dobro vpii v verigo in ostati primerno tekoce tak o poletni vrocini kot v zimskem mrazu.

Nikoli ne uporabljajte opadnega olja! To je nevarno za vas, stroj in okolje.

Dolivanje olja za verigo

Vse naše motorne Žage imajo system za samodejno mazanje verige. Na nikaterih modelih je mogoce dotok olja uravnavati tudi poljubno. (27)
- Polna posoda zadostuju za 15 minut neprekinjene uporabe.
- Nikoli ne uporabljajte odpadnega olja. Odpadno olje poskoduje olno crpalko, mec in verigo.
- Pomembno je, da je vrsta olja prilagojena temperaturi ozračja (primerna viskoznost).
Pri temperaturah ozračja pod 0^ nikatera olja postanejo preveč trda. To laho preobremeni oljno Črpalko in poskoduje njene sestavne dele.
Pri izbiranju olja za verigo se posvetujte s pooblasceno servisno delavnico.

Kontrola mazanja verige

Konico meca usmerite proti svetlo obarvani povrsini na razdalji pribl. 20 cm (8 palcev). Po 1 minuti delovanja pri polnem plinu bi morala biti na svetli podlagi vidna jasna crta olja. (28)

Ce mazanje verige ne deluje:

• Preverite, ce je oljni kanal v mecu zamašen. Po potrebi ga očistite. (29)
• Preverite, ce se je v zlebu meca nabrala nesnaga. Po potrebi ga očistite. (30)
• Preverite, Če se sprednji zobnik meča premika neovirano in Če je mazalna odprtina na konici meča morebiti zamašena. Če je potrebno, ju ocistite in namastite. (31)

Če systemd za mazanje verige tudi po zgornijukrepih ne deluje zadovoljivo, se obrnite na pooblasceno servisno delavnico.

Pogonski zobnik verige

Pogonski sistem je pritrjen s pogonskim zobnikom. (32)

Redno preverjaje stopnjo obrjenosti pogonskega zobnika.

Ce je zobnik prevec obrabljen, ga zamenjaje.

Pregled obrjenosti rezil

Verigo preglejte vsak dan in bodite pozorni na:

• Morebitne razpoke v zakovicah in Členih.
  Togost verige.
• Močno obrjenost zakovic in Členov.

Verigo za zago zamenjalte, ce ni v skladu z zgoraj napisanim.

Svetujemo, da obrjenost verige, ki jo uporabljate, ocenite tako, da verigo primerjate z novo verigo.

Verigo morate zamenjati, ko se dolžina reznih zob obrabi na 4 mm.

Meč

Redno pregledujte:

• Ce je kovina na robovih meca nacefrana. Po potrebi odpilite strleci srh. (33)
• Če je zleb meça prevec obrajnen. Po potrebi mec zamenjate.
• Ce je konica meça neenakomerno ali prevec obrabljena. Ce se je na katerem od robov konice meca pojavila vdolbina, je to posledica dela s prevec ohlapno verigo. (34)
• Da bo Življenjska doba meča kar se da dolga, ga je potrebno vsak dan obrniti. (35)

OPOZORILO! Vecino nesrec z motornimi
zagami povzroci veriga, ki udari
uporabnika.

Pri delu vedno uporabljaje osebno zašcitno opremo. Glejte navodila v poglavju Oseba zašcitna oprema.

Izogibajte se delu v okoliščinah, v katerih obstaja nevarnost odsunka. Glejte navodila v poglavju Varnostna opremastroja.

Uporabljaje predpisana rezila in redno preverjaje, v kaksnem stanju so. Glejte navodila v poglavjih Tehnicni podatki in Splosha navodila za varnost pri delu.

Preverite, da vsi deli varnostne opremedelujeo brezhibno. Glejte navodila vpoglavjih Splo'sna navodila za delo inSplo'sna navodila za varnost pri delu.

Nikoli ne zagajte samo z eno roko. Zage ne morete varno obvladovati, ce je drzite samo z eno roko. Zmeraj z obema rokama na rocajih trdno drzite zago.

OPOZORILO! Pri rokovanju z verigo uporablajte vedno zašcitite rokavice.

• Preverite, ce je zavora verige sproscena, stem da scitnik odsunka potegnete proti prednjemu rocaju. (36)
• Odstranite gumb in porkrov sklope (zavoro verige).
• Odstranite obroč za prenos.
• Meč namestite preko sornika za meč. Mec namestite v krajni zadnji položaj. Verigo namestite preko pogonskega zobnika in vutor na meču. Začnite na gornji strani meça.
• Poskrbite, da so ostrine reznih zob verige na zgornjem robu meca obrjeni naprej. MontirajtePokrov sklopke in ne pozabite namestiti zatica za preragajanve verige v luknjo na mecu.Preverite ali pogonski cheni verige pravilno nalegajo preko pogonskega zobnika in ali se veriga pravilno nahaja v utoru meca.
• Verigo zatesnite z obračanjem kolesca proti dol (+). Verigo zatesnjute takto, da ne bo visela izpod droga.
• Veriga je pravilno napeta, ko ne visi izpod droga, ampak jo se vedno lahko z roko enostavno obrnete. Dvignite vrh droga in zatesnite sklopkto tak, da obracate gumb v smeri urinega kazalca.
• Ko je veriga nova, je potrebno njeno napetost preverjati pogosteje, dokler se veriga ne uteče. Napetost verige preverjajte redno. Pravilno napeta veriga zagotavlja dober rez in ima dolgo Življensko dobo. (37)

Vžig in izklop

OPOZORILO! Pred vžigom bodite pozorni na naslednje:

Motorne zage nikoli ne vklopite, ce mec, veriga in vsiPokrovi niso ustrezno namesceni. V nasprotnem primeru se lahko pogonski zobnik odvije in povzroci telesne poskodbe.

Stroj položite na trdna tla in se prepričajte, da se meč in veriga ničesar ne dotikata. Poskrbite tudi, da imate trdno oporo nog.

Prepričajte se, da na kraju kjer delate, ni nepoklicanih.

Preden vstavite akumulator v napravo, vedno preverite, ali se sprozilec plina pravilno aktivira in ob sprostitvi vrne nazaj v položaj «OFF« (izklopljeno). Zaklepni mehanizem sprožilca plina preprečuje njegovo nehoteno aktiviranje. (38)
Vdihovanje izpušnih plinov motorja, meglice olja za verigo in prahuŽagovine v daljsem chasovnem razdobju je lahko zdravju nevarno. (39) Glejte navodila v poglavju Montaža.
Pred vžigom se prepričajte, da v blžini ni ljudi ali zhivali, ki bi jih med delom lahko ogrozili. (40)
- Zago zmeraj drzite z obema rokama. Desno roko položite na zadnjo ročico in levo roko na sprednjo ročico. Vsi uporabniki, tak do desnicarji kot levicarji, nj bi uporabljali enak prijem. Trdno drzite ročico tak, da se palci in prsti oklenjejo okoli ročice. (41)

Vžig

Prednji ročaj primite z levo roko.
Zadnji ročaj primite z desno roko.
- Z notranjo stranjo roke pritisnite in drzite gumb za zaklep vklopnega sprozilca, s kazalcem pa stisnite vklopni sprozilec. (38)

Izklop

• Zago izklopite takto, da sprostite vklopi n sprozilec. Ce se zaga ne izklopi, sprozite zavoro verige in odklopite napajalni kabel.

Pred vsako uporabo:

(42)

1 Preverite, da zavora verige deluje brezhibno in da je nepoškodovana.
2 Preverite, da zadnji Ščitnik desne roke ni poskodovan.
3 Preverite, ali zaklepni mehanizem sprozilca plina deluje pravilno, in se prepričajte, da ni poskodovan.
4 Preverite, da na nobenem rocaju ni olja.
5 Preverite, da so vsi detajli na motorni zagi dobro pritrjeni, da niso poskodovani in da nic ne manjka.
6 Preverite, da je lovilec verige pritrjen na svoje mesto in nepoškodovan.
7 Preverite napetost verige.
8 Preverite, ali se veriga zaustavi, ko spustite sprozilec plina.

Splošna navodila za delo

POMEMBNO!

V tem poglavju so opisana osnovna pravila za varno delo z motorno ago. Ta navodila ne morejo nadomestiti strokovnega znanja in izku enj, ki jih imaPoklicni delavec. Ce ste v dolocenih okoli cinah negotovi, prenehajte z delom in poicite strokovno pomoc. Strokovno pomoc vam laho nudi va's trgovec, servisna delavnica, ali pa izku en uporabnik motorne age. Ne lotevajte se oprvil, za katera nimate dovolj strokovnega znanja!

Predno začnete z uporabo motorneŽage, morate poznati razlikomedžaganjemz zgornjim in spodnjim robom meça. Glej navodila pod naslovom Kako se izogniti odsunku in Varnostna oprema stroja.

Pri delu vedno uporabljaje osebno zašcitno opremo. Glejte navodila v poglavju Oseba zašcitna oprema.

Osnovna varnostna pravila

1 Oglejte si okolico in se prepričajte:
- Da v blizini ni ljudi, zivali ali predmetov, ki bi lahko vplivali na vašo kontrlo stroja pri delu.
- Da medtem, ko delate, nihce ne more priti v stik z verigo zage, ali pa na območje padajočega drevesa in se pri tem poškodovati.
- Če uporabljate zašcito za sluh, bodite pozorni na osebe. ki se vam približujejo med uporabo Žage.

POZOR! Upostevajte zgornja navodila, vendar pa poskrbite tudi, da boste lahko v primeru nasrece vedno priklicali pomoč.

2 Ne uporabljajte zage v slabih vremenskih razmerah. Taksne razmere so gosta megra, mocen dez ali veter, hud mraz, itd. Delo v slabem vremenu je utrujajoce in pogosto povezano z dodatnimi nevarostmi, kot so poledica, elektrci ni udar, nepredvidljiva smer padca dreves, ipd.

3 Ce delate pri visokih temperaturah, pijte tekocine, da preprecite dehidracijo.
4 Se posebno previdni bodite priŽaganju tanjsih vej; izogibajte seŽaganju grmov (=več tanjsih vej hkrati). Veriga lahko tanjse veje zgrabi, zaradi Česar jo vrže v vas, pri tem paVAS lahkoHUDo poskoduje.
5 Poskrbite, da lahko na območju dela varno stojite in hodite. Če morate nepričakovano spremeniti delovni položaj. Če posebej pazite na morebitne ovire (korenine, kamenje, veje, jarke, itd). Pri delu na nagjenih tleh bodite še posebej previdni.
6 Bodite še posebno previdni, kadar Žagate uklescena drevesa. Uklesceno drevo se lahko pred in po Žaganju povrne v svojo normalno lego. Če stojite na napacnem mestu, ali pa Če je smer Žaganja napačna, se lahko zgodi, da bo drevo zadelo vas ali pa stroj, takdo boste izgubili nadzor nad njim. V obeh primerih se lahko nevarno poskodujete. (43)
7 Preden prestavite motorno ago, jo izklopite in zaklenite verigo z zavoro. Motorno ago prenaasajte tako, da sta mec in veriga obrnjena nazaj. Preden motorno ago kamor koli prestavite, na mec namestite scitnik.
8 Ko postavite zago na tla, jo s pomocjo zavore zaklenite in se prepriçajte, da jo imate zmeraj pod nadzorom. Zaustavite motor, ko zapustite zago za daljchasa.

OPOZORILO! Vcasih se odrezki zataknejo v pogonskem sistemu, kar povzroci zastoj verige. Pred kakrsnim koli ciscenjem vedno najprej izklopite stroj in ga odklopite iz napajanja.

Splošna pravila

1 Ce razumete, kaj je odsunek in kako nastane, zmanjsate ali celo popolnama odpravite nevarnost presenecenja. Presenecenje poveca nevarnost nesrece. Odsunek je obicajno sibak, vcasih pa je bliskovit in silovit.
2 Zago vedno trdno drzite z desnico na zadnjem in levico na sprednjem rocaju. Rocaja objemite s palcema in prsti. Taksen prijem, ki je enak takao za levičarje kot desničarje, zmanjsa učinek odsunka in vam omogovi, da ohranite nadzor nadŽago. Ne izpustite ročajev! (44)
3 Vecina nesreč z odsunjeno Žago se zgodi pri Žaganju vej. Poskrbite za trdno oporo nog in odstranite vse, ob kar bi semed delom lahko spotaknili, ali zaradi Česar bi lahko izgubili ravnotežje.
Ce niste dovolj pozorni, vam utegne zago odsuniti takoj, ko se z odbojnim obmojcjem meca nehote dotaknete veje, bliznjega debla ali kakega drugega predmeta.
Nadzorujte delovni predmet. Ce so delcki, ki jih zeite rezati majhni in lahk se lahk zagozdijo v verigo in jih vrze proti vamp. Čeprav to ne pomeni nevarnosti se lahk presenetite in izgubite nadzor nad zago. Nikoli ne zagaje naloženega lesa ali vej brez, da bi jih locili. Zmeraj zagaje le en hlod naenkrat. Odstranite odzagane dele, da bo delovno območje varno. (52)

4 Nikoli ne Žagajte nad visino ramen, ali samo s konico meça. Pri Žaganju vedno držite Žago z obema rokama! (45)
5 Za popolni nadzor nad motorno zago, morate stati stabilno. Nikoli ne delajte stoje na lestvi, drevesu, oziroma ce podlaga, na kateri stojite, ni stabilna. (46)
6 Vedno Žagajte pri rajvišijh vrtljajih, t.j. s polnim plinom.
7 Pri Žaganju z zgornjim robom meča, to se pravi pri Žaganju od spodaj navzgor, bodite še posebej previdni. Temu načinu Žaganja, ki mu pravimo tudi potisno Žaganje. Pri Žaganju potiska veriga Žago nazaj proti uporabniku. Če se veriga zagozdì lahko Žago vrže nazaj proti vam. (47)
8 Ce se uporabnik tej potisni sili ne upira dovolj, obstaja nevarnost, da se bo zaga premaknila tako dalec nazaj, da se bo debla dotikala samo se z odojnim območjem meca, kar bo povzročilo odsunek. (48)

Zaganje spodnjim robom meca, to se pravi od zgoraj navzdol, se imenuje zaganje na vlek. V tem primuru zagovo PCIe proti deblu, njeno tezo pa nosi spodnji rob meca. Ta način zaganja omogoca uporabniku boljs nadzor zagine in položaja odbojnega območja meca. (49)

9 Upostevajte navodila za brusenje in vzddrzevanje meca in verige. Meč in verigo vedno zamenjaje samo v kombinacijah, ki jih priporocamo. Glejte navodila v poglavjih Rezila in Tehnični podatki.

Osnovna tehnika Žaganja

OPOZORILO! Nikoli ne zagajte samo z eno roko. Zage ne morete varno obvladovati, ce je drzite samo z eno roko. Zmeraj z obema rokama na rocajih trdno drzite zago.

Splošno

• Zagajte vedno s polnim plinom!
• Po vsakem rezanju sprostite stikalo za vklop. Predolg Čas delovanja motorja pri največji moči brez obretenitve (brez upora verige med rezanjem) lahko resno poškoduje motor.
• Zaganje od zgoraj = zhaganje v položaju. ko veriga vlece k deblu.
• Zaganje od spodaj = Žaganje v položaju, ko veriga odriva od debla.

Zaganje v položaju, ko veriga odriva od debla, pomeni večjo nevarnost odsvunka. Glejte navodila v poglavju Kako preprečimo odsunek.

Izrazi

Zaganjevej odstranjevanjevejspodrtega debla.

Razcep = deblo ali veja se razcepita, predno ju prežagamo.

Pred začetkom Žaganja upoštevajte pet zelo pomembnih dejavnikov:

1 Poskrbite, da se rezilo ne bo zagozdilo v rezu. (50)
2 Poskrbite, da se deblo med zaganjem ne razcepi. (50)

3 Poskrbite, da veriga med zhaganjem ali po njem ne udari ob tla ali kak drug predmet. (51)
4 Obstaja nevarnost odsunka? (4)
5 Lahko teren in drugi pogoji v asem delovnem okolju vplivajo na to, kako varno pri delu stojite in hodite?

Na to, ali se bo veriga zagozdila in ali se bo deblo preklalo, vplivata dva dejavnika: kako je deblo podprto pred in po zaaganju in ali je napeto.

V vecini primerov se lahko izognete tem težavam tako, da zagate v dveh etapah: najprej z zgornje in nato s spodnje strani debla. Preprecite, da deblo uveljavi "svojo voljo" s tem, da se veriga zagozdi ali pa, da se deblo razkolje.

OPOZORILO! Ce se veriga med zaganjem zagozdi: ugasnite motor! Zage ne skujsaje izvleci iz reza. Ko zaga "spusti", se lahko pri tem poskodujete na verigi. Rez razprite s primernim vzvodom in zago izvlecite.

Navodila spodaj so teoreticen opis njabolj obiciajnih situacij. ki se lahko pri zaganju primerijo uporabniku in kako je v teh situacijah primerno ravnati.

Zaganje

OPOZORILO! Nikoli ne poskusajte zagati hlodov, ki so naloženi en na drugega ali pa so postavljeni skupaj. Taksen postopek neverjetno poveča nevarnost odsvunka, ki lahko pomeni resne ali smrtne poskodbe.

Ko imate les zlozen morate vsak del posebej vzeti, ga postaviti na rezalno mizo in ga posebej odzagati.

lz delovnega območja odstranite odžagane dele. S tem, ko jih pustite na delovnem območju povečate nevarnost odsunka ter nevarnost izgube ravnotežja med delom. (52)

Deblo leži na tleh. Nobene nevarnosti ni, da se veriga zagozdi in da se deblo razcepi. Obstaja pa velika nevarnost, da veriga ob koncu reza udari ob tla.

Deblo prežagajte z zgornje strani. Ko ste z rezom deblo skoraj prežagali, pazite, da se veriga ne dotakne tal. Motor njatce s polnim plinom, vseskozi pa bodite pozorni na to, kaj se lahko primeri.

Če imate možnost (lahko deblo obrnete?), končajte z rezom, ko ste prežagali 2/3 debla.

Obrnite deblo in prezagajte zadnjo 1/3 z vrha. (53)

Deblo je podprto na enam koncu. Obstaja velika nevarnost, da se razcepi.

Zacnite zagati spodnje strani (priblizno do 1/3 premera debla).

Nadalujte z zaganjem z zgornje strani, dokler se reza ne srećata. (53)

Deblo je podprto na obey koncih. Obstaja velika nevarnost, da se veriga zagozdi.

Zacnite zagati s zgornje strani (priblizno do 1/3 premera debla).

Nadalujte z zaganjem z spodnje strani, dokler se reza ne srećata. (54)

Tehnika podiranja dreves

POMEMBNO! Za podiranje dreves je potrebna velika izkušenost. Če s podiranjem dreves nimate izkušenj, se tegan ne lotite. Nikoli se ne lotite dela, Če zanj nimate dovolj izkušenj!

Varna razdalja

Varna razdalja med drevesom, dolocenim za podiranje, in Ijudmi, ki delajo v blizini, naj bo najmanj 2,5 kat daljsa od dolzine drevesa. Poskrbite, da med podiranjem na "nevarnem" območju ne bo nikogar razen vas. (55)

Smer podiranja

Drevo naj pade na taksn o mesto in na taksen nacin, da bo kasnejse zaganje vej in debla potekalo na cim bolj "lahkem" terenu. Na delovnem območju mora biti varno stati in hoditi.

Kodolacutemer,vkateronajbi padlo drevo,ki gnameravate podreti,presodite,katera smer je naravna smer padca.

Na slednje vpliva vec dejavnikov:

Nagib
- Upognjenost
Smer vetra
Razporeditevvej
- Morebitna teža snega
- Ovire v blizini drevesa so: na primer, druga drevesa, napetostni kabli, ceste in zgradbe.
- Preverite za znake poskodb in gnitja v lesu. Večja verjetnost je, da se bo drevo zlomilo in začelo padati še preden boste pripravljeni na to.

VÇasih je padec drevesa nemogoče ali nevarno usmeriti tja, kamorŽelite, zato vam takšnih primerih ne preostane nic drugega, kot da pustite, da drevo padev slojo naravno smer.

Drug, zelo pomemben dejavnik, ki sicer ne vpliva na smer padca, vpliva pa na vašo osebo varnost, so morebitne poskodovane ali suhe veje, ki se med podiranjem drevesa lahko odlomijo in vas poskodujejo.

Najpomembneje je zagotoviti, da drevo ne obvisi na drugem drevesu. Odstranjevanje zatakjenega drevesa je zelo nevarno, saj je zelo verjetno, da bo prislo do nesrece. Preberite navodila pod Reševanje slabo padlega drevesa.

POMEMBNO! V vseh kriticnih trenutkih podiranja drevesa odstranite zašcitne slusalke, takao da boste slišali morebitne opozorilne zvoke.

Zaganje spodnjih vej in smeri umika

Iz drevesa odstranite veje do visine ramen. Bolj varno je delati od zgoraj navzdol tak, da je drevo med vami in zago. (56)

Ocistite podrast okoli debla drevesa in si oglejte, ce so okoli njega morebitne ovire (kamenje, veje, luknje in podobno); odstranite jih, takdo boste imeli prosto pot za umik, ko bo drevo zacelo padati. Smer umika naj bo pod kotom priblizno 135^ na smer predvidenega padca. (57)

1 Območje tveganja
2 Pot vritite
3 Smer podiranja

Podiranje

OPOZORILO! Neizkušenim uporabnikom odsvetujemo podiranje dreves z meci, krajsimi od premera debla!

Drevo podremo s tremi rezi. Najprej naredite smerni rez, ki ga sestavljata "zgornji rez" in spodnji rez, nato pa drevo podrite s podiralnim rezom. ČeŽagate na pravilno izbranih točkah, Iahko smer padca dolocite zelo natančno.

Smernirez

Za smerno rezanje začnine z vrhnjim rezom. S pomocjo označbe za smer padca (1) namerite proti cilju naprej po podroćju, kamor Želite, da drevo pade (2). Stopite na desno stran drevesa, zaŽago in režite z vlečnim rezom.

Zatem naredite spodnji rez, ki se mora koncati natančno na istem mestu kot zgornji rez. (58)

Smerni rez nj bo globok 1/4 premera debla, kot med zgornjim in spodnjim rezom pa nj bo njmanj 45^

Crta, na kateri se reza srečata, se imenuje Črta smernega reza. Ta naj bo popolnama vodoravna in pod pravim kotom (90°) na izbrano smer podiranja. (59)

Podiralni rez

Tudi podiralni rez, ki ga naredite z nasprotne strani drevesa, nj bo popolnama vodoraven. Postavite se levo od drevesa in zagajte s spodnjim robom meça.

Podiralni rez nao 3-5 cm (1,5-2 coli) nad vodoravno linijo smerega reza. (60)

Opora naj bo (ce je montirana), za prelomnim pasom. Žagajte s polnim plinom in počasi vodite verigo/meč v deblo. Bodite pozorni, ce se drevo začne premikati v nasprotno smer od izbrane. Takoj ko je rez dovolj globok, zabijte vanj klin ali Iomilko. (61)

Podiralni rez zakljucite vzporedno s crto smernega reza, takoda je razdalja med njima majmanj 1/10 premera debla. Neprezagani del debla se imenuje prelomni pas.

Prelomni pas, ki deluje kot tecaji na vratih, nadzoruje smer padca drevesa. (62)

Če je prelomni pas preozek ali prežagan, ali Če sta smerni izsek in podiralni rez na napacnem mestu, je smer padca nemogocne nadzorovati. (63)

Ko sta podiralni rez in smerni izsek koncana, mora drevo zaetched padatiramento od sebe,ali pa s pormocjo klna oziroma lomilke. (64)

Priporočamo, da uporabljate mec, ki je daljiši od premera drevesa takó, da lahko rez za občutek in smer naredite z "eno

potezo". Za priporočila o dolžini meça za vaš model Žage, glejte navodila v razdelku Tehnični podatki. (65)

Obstajajo tudi metode podiranja dreves z meci, ki so krajsi od premera debla. Vendor pa se s temi metodami dela poveca nevarnost stika med odbojnim delom meca in predmeti v okolici. (4)

Ravnanje z drevesom, ki je padlo napacno

Osvobajanje "ujetega drevesa"

Odstranjevanje zatakjenega drevesa je zelo nevarno, saj je zelo verjetno, da bo prišlo do nasreče.

Nikoli neŽagajte drevesa na kateregaa je padlo drugo drevo.

Nikoli ne delajte v območju nevarnosti, ko drevo visi ali pa je zagozdeno. (66)

Najbolj varen nacin je uporaba vitla.

Vitel prikljucen na traktor (67)
Prenosni vitel (70)

Zaganje napetih dreves in vej

Priprava: Ocenite, v katero smer je veja oziroma deblo napeto in kje je njuna naravna tocka preloma (tocka, v kateri bi se prelomila, ce bi se napetost stopnjevala).

Ocenite, kako je napetost mogoce sprostiti na njabolj varen način in Če boste tej nalogi lahko kos osebno. V zapletenih priterih je mozen en sam varen način dela: odložite motorno Žago in uporabite vitel.

Splošno:

Postavite se tako, da boste zunaj dosega debla ali veje, ko napetost popusti. (71)

Na točki preloma ali v njeni blizini napravite vecrezov.

Napravite toliko in takto globokih rezov, kot je potrebno, zato da bo napetost popustila in da se do deblo/veja "prelomila" v tocki preloma. (69)

Napetega debla ali veje nikoli ne skušajte prežagati z enim samim rezom!

Ko morate prezagati drevo/veje, naredite dva do tri vreza z razmikom 3 cm in globino 3-5 cm. (72)

Nadalujte Zaganje dokler se ne sprosti napetost in upogib drevesa/veje. (73)

Ko se napetost sprosti odzagajte drevo/vejo iz nasprotne strani.

Preprečevanje odsunka

OPOZORILO! Zago lahko pri delu odsume bliskovito, silovito in povsem neprićakovano; telo zage, mec in verigo odsume proti uporabniku. Če se to zgodi, ko se veriga premika, se nezgoda lahko konca sHUDO poskodbo, ki je včasih lahko celo smrtno nevarna. Zato je nadvse pomembno, da razumete, kaj povzroci odsunek, kot tudi, da ga je s previdnostjo in pravilnim načinom dela mogoće preprečiti.

Kaj je odsunek?

Izraz odsunek uporabljamo za opis nenadne reakcije, do katere pride ob stiku zgornjega kvadranta konice meca, imenovanega tudi obojno obmoceje, z okolico, ki ga odsune nazaj. (48)

Do odsunka pride vedno v ravniniŽaganja. Obicajno odsume Žago nazaj in navzgor proti uporabniku. Lahko pa se zgodi, da Žago odbije v kaksno drugo smer, odvisno od položajaŽage v trenutku, ko se je odbojno območje meča dotakne predmeta v okolici.

Zago od@sune izkljucno v primeru, ko se odojno območje meça dotakne predmeta v okolici. (4)

Zaganjevej

OPOZORILO! Vecina nesrec z odsunkom se zgodi tekom zaganja vej iz drevesa. Ne uporablajte območja odsunka meça. Bodite izjemno pazljivi in pazite, da vrh meça ne pride v stik z lesom oz. drugimi vejami ali predmeti. Bodite izjemno pazljivi z vejami, ki so napete. Lahko se sprostijo proti vam in povzorcijo, da izgubite nadzorter vas poskodujejo.

Poskrbite, da pri delu hodite in stojite varno! Delajte na levi strani debla. Zago imejte tesno ob telesu, takdo boste imeli nad njo kar njaboljsi nadzor. Ce okolišcine dopusćajo, nj teza zaga počiva na deblu. (74)

Delovni položaj zamenjaje le, ko je deblo med vami in Žago.

Zaganje debla

Glejtpeoglavje Osnovna tehnika zaganja.

Splošno

Uporabnik sme sam izvajati le tista vzdrževalna in servisna dela. ki so navedena v teh navodilih za uporabo. Zahtevnejse posege mora opraviti pooblasčena servisna delavnica.

Kontrola, vzdřevanje in servis varnostne opreme motorneŽage

OPOZORILO! Pred kakrsnim koli sestavljanjem, vzdrrzevanjem in/ali preverjanjem vedno odklopite verizno zago iz napajanja.

Opomba! Vsa popravila na stroju zahtevajo posebno usposobljenost. To se posebej velja za varnostno opremo stroja. Ce stroj ne prestane nobenegа od zgoraj napisanih testov vam priporocamo, da ga odnesete na popravilo.

Zavora verige s šcitnikom

Pregled šcitnika odsunka

• Preverite, ce je šcitnik odsunka nepoškodovan. Bodite pozorni na vidne znake poskodb, kot so npr. razpoke. (75)
• Ščitnik za prednjo roko pomaknite naprej in nazaj, da se preprićate, ali se prosto premika in ali je varno pritrjen na napravo. (76)

Preverjanje samodejnga delovanja zavore

• Izklopljeno motorno Žago postavite na stor ali drugo stabilno povrsino. Sprostite prednji ročaj in spustite motorno Žago, da se zašuka okoli zadnjega ročaja proti storu.

Ko konica meca zadene ob panj, se mora zavora sproziti. (77)

Preverjanje delovanja zavore

• Vklopite motornoŽago. Prepričajte se, da se veriga ne dotika tal ali drugih predmetov. Glejte navodila v poglavju Vžig in izklop.
• S palcem in prsti Čvrsto objemite ročajaŽage. (44)
• Poženite motor s polnim plinom in sprožite zavoro verige, tak do z levim zapestjem odsunete šcitnik odsunka. Pri tem ne spustite sprednjega ročaja. Veriga se mora v trenutku ustaviti. (78)

Zaklepni mehanizem sprožilca plina

• Prepričajte se, da je sprožilec plina v prostem teku, kadar je v svojem izhodišcnem položaju. (79)
• Pritisnite zaklepni mehanizem sprozilca plina in se prepriçajte, da se vrne v svoj privotni položaj. ko ga izpustite. (80)

• Preverite, ali se sprozilec plina in zaklepni mehanizem sprozilca plina prosto premikata in ali njuni povratni vzmeti delujeta pravilno. (81)

• Vklopite motorno Žago in dodajte plin do konca. Izpustite sprozilec plina in se prepričajte, da se veriga ustavi in obmiruje.

Lovilec verige

• Preverite, ce je lovilec verige neposkodovan in trdno pritrjen na telo zage. (82)

Hladilni systemd

Stroj je opremljen s hladilnim systemom, ki zagotavlja najnižjo možno delovno temperaturo.

Delihladilnegasystema so:

1 Dovod zraka (pod vklopnim sprozilcem).
2 Ventilator na motorju.
- Hladilni systemd ocistite s krtaco enkrat tedensko, v zahtevnih pogojih dela pa tudi pogosteje. Umazan ali zamaşen hladilni systemd povzroča pregrevanje, to pa poskoduje napravo.

VZDRZEVENJE

Urnik vzdřevanja

V nadaljevanju sledi lista o tem, kako je stroj potrebno vzdriževati. Večina točk je navedena v poglavju Vzdriževanje.

Pri vsaki uporabi Pogosto Občasno
Očistete zunanje dele stroja. Po potrebi odnilite srh z robov meča.
Preverite, ali sestavni deli sprežilca plina varno delujejo. (Zaklepni mehanizem sprežilca plina in sprežilec plina.)		Izpraznite rezervoor za olje in ga očistete odznotraj.
Očistete zavoro verige in kontrolirajte, če je njeno delovanje varno. Preverite, če je lovilec verige nepoškodovan; v nasprotnem primeru ga nemudomazamenjate.		Hladilne reže naprave in akumulatorjanežno očistete s stisjenim zrakom.
Meč vsak dan obrnite, zato da se bo enakomerno obrabil. Preverite, da odprtina za mazanje na meču ni zamašena. OčisteteŽleb za verigo.
Preverite, če oljna Črpalka maže meč in verigo zadostno.
Preverite ali so na verigi vidne razpoke med Členi in zakovicami, ali je veriga trda oz. ali so Členi in zakovice zelo obranteni. Po potrebi zamenjate.
Nabrusite verigo in preverite njeno napetost ter stanje. Preverite obratljenost pogonskega zobnika in ga po potrebi zamenjate.
Očistete dovod zraka naprave.
Kontrolirajte, če so vse matice in vijaki temeljito priviti.

TEHNICNI PODATKI

Tehnicni podatki

	418EL 420EL
Elektro motor
Tip Zaporedni izmenični motor		Zaporedni izmenični motor
Moč 1800W 2000 W
Območje napetosti 230-240V 230-240V
Sistem za mazanje
Tip oljne Črpalke Avtomatska Samodejna
Prostornina posode za olje, l 0,20 0,20
Teža
Verižna Žaga brez meča in verige, prazna posoda za verižno olje, kg	4.7 4.7
Emisije hrupa (gleje opombo 1)
Moč hrupa, izmerjena dB (A) 101,9 101,9
Moč hrupa, zagotovljena LWA dB (A) 103	103
Ravni hrupa (gleje opombo 2)
Enakovredna raven zvočnega tlaka pri ušesu upravljavca, dB(A)	90,8 90,8
Ekvivalentne ravni tresljajev, a h (gleje opombo 3)
Sprednji ročaj, m/s2	5,2 5,2
Zadnji ročaj, m/s2	3,9 3,9
Povezane negotovosti K, m/s2	1,5 1,5
Veriga/meč
Priporočljive dolžine meča, cole/cm	14/35	16/40
Uporabna dolžina reza, cole/cm	12.5/32	14/35.5
Tip pogonskega zobnika/število zob	Spur/6	Spur/6
Najvišja hitrost verige, m/s	14.5 14.5

Opombo 1: Emisija hrupa v okolico merjena kot zvočni efekt Lw v skladu z ES direktivo 2000/14/ES Aneks V.
Opombo 2: Ekvivalenca nivoja zvočnega tlaka, skladna z ISO 22868, je izračunana kot celotna, Časovno pondirana vsota energije za razlčne nivoje zvočnega tlaka pod razlčnimi delovnimi pogoji. Tipicna statistična razpršitev za ekvivalenco nivoja zvočnega tlaka je standarden odklon v vrednosti 2,5 dB (A).
Opombo 3: Raven vibracij v skladu z EN 60745-2-13. Zabelezeni podatki za raven vibracij imajo tipicno statistico nazprsitev (standardni odklon) 1,5m / s^2 . Navedeni podatki o vibracijah so podatki so izmerjeni in veljazo za priporoceno dolzino meca ter vrsto verige.

Opozorilo Oddajanje vibracij med dejansko uporabo elektricega orodja se lahko razlikuje od navedene skupne vrednosti, kar je odvisno od načina uporabe orodja. Upravljavci se morajo zašcititi z varnostimi ukrepi, ki temelijo na oceni izpostavljenosti pri dejanskih pogojih uporabe (pri Čemer se upostevajo vsi deli delovnega cikla, njr. poleg časa, ko je orodje sprožENO, tudi šas, ko je orodje izklopljeno, in šas, ko deluje v prostem teku).

Za modele Husqvarna 418 EL in 420 EL so odobreni naslednji rezalni prikljucki.

Model	Meč Veriga
	Dolžina, cm/in	Korak verige, cole	Širina utora, mm	Maks. število zob na zobniku meča	Tip	Dolžina pogonskega zobnika (št.)
418 EL 14	(35)	3/8 1,3 7T Huskyarna H37				52
420 EL 16	(40) 56

Bruşenje zage in sablone

xx	inch/mm inch/mm
37	5/32 / 4,080°		30°	0°	0.025 / 0,65	5796536-01

ES-Izjava o skladnosti

Husqvarna AB, SE-561 82 Huskvarna, Svedska, tel. [phone], z izključno odgovornostjo izjavlja, da elektrčne verizne zage 418 EL in 420 EL od serijskih stevilk leta 2016 dalje (leto je jasco navedeno v besedilu na tipski plošćici s serijsko stevilko) izpolnjujejo zahteve DIREKTIV SVETA:

• z dne 17. maja 2006. ki se nanaša na stroje, 2006/42/ES.
• z dne 26. februarja 2014 "za elektromagnetsko skladnost" 2014/30/EU.
• z dne 8. maja 2000 "za emisijo hrupa v okolico" 2000/14/ES.
• z dne 8. junja 2011 »glede omejitve dolocenih nevarnih snovi « 2011/65/EU.

Uporabljeni so bili naslednji standardi:

EN 60745-1:2009 + A11:2010, EN 60745-2-13:2009 + A1:2010, EN 55014-1:2006 + A1:2009 + A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013

Priglašeni organ:

NB2140, DEKRA Testing and Certification GmbH, Enderstraße 92b, 01277 Dresden, Germany, je opravil tipski preizkus ES v skladu z direktivo o strojih (2006/42/ES) chen 12, tocka 3b. Potrdila o EG-tipski kontroli v skladu s prilogo IX, imajo stevilko: 4815039.16001-1

Za informacije v zvezi z emisijo hrupa glejte poglavje Tehnični podatki.

Dobavljena motorna zhaga se ujema z vzorcem, ki je bil podvrzen tipski kontroli ES.

Huskvarna, 1 septembra 2016

Lars Roos, šef razvoja

(Pooblaščeni predstavnik za Husqvarna AB in odgovorni za tehníčno dokumentacijo.)

YcIobHbIe 06O3HaueHnHa MaunHe:

IpeBoOpnHaJIbHOn HcTppyKUIN no 3KcNyaTaCn CWeDcKOrO RaBka.

PNEyPENDEHNE! MoToPHe nMbMOrT 6bTB onaChb! He6peHHoe HnHnepaBnHoe 6paueHne MoHT npNBecTN K cepbe3hM TpaBMam NnK CmepTN onepaTopa Nn dpynx JIOJe.

BHHMaTeIbHo N3yUInTe 3To PykoBoIcTBo I y6eIInTecb, UTo Bam noHrTHbI eRo INHCTpyKuIN, Do HaaJa nCNoJIb3OBAHn INHCTpyMeHTa.

Bcerda ncoJb3yIte:

CneuaJIbHbI 3aunTHbI WJEM
3aunTHbHe HayuHnKIn
3aunTHbIe ouKn nnMacky

IaHHoe n3eJIne OTBeUaET Tpe6oBaHnM COOTBeTcTByIOxN IupeKtNB EC.

Mmccn yMa B OkpyKaHou cpey corlacho NipeKTNBe Ebponeckoro Coo6eCTBa. Mmccn MaunHb npHeHa B rJaBe 'TexNueckne xapaKTepnCTNK' Ha TaBnueKe.

Ppna6oTax MoToPhyIo NnIy Heo6xoIIMO IepHaTb o6eIMN pyKaMn.
