KASUTUSJUHEND 418EL HUSQVARNA

Sümbolid seadmel: Rootsikeelse kasutusjuhendi originaali tõlge ETTEVAATUST! Kettsaed võivad olla ohtlikud! Hooletu või vale kasutamislaad võivad tekitada operaatorile või teistele tõsiseid ja isegi surmavaid kehavigastusi. Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad. Kasuta alati:

Heakskiidetud kaitsekiivrit

Kaitseprillid või näokaitse Seade vastab EL kehtivatele direktiividele. Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Andmed seadme emissiooni kohta on toodud peatükis Tehnilised andmed ja etiketil. Operaator peab kasutama kettsae käsitsemiseks mõlemat kätt. Kettsaagi ei tohi mitte kunagi kasutada seda ühes käes hoides. Ärge laske saelati otsa millegi vastu puutuda. ETTEVAATUST! Kui saelati ots puutub millegi vastu, tekib sellele vastumõju, mis võib lüüa saelati tahapoole ja üles ja sellest võib tekkida tagasilöök. See võib tuua kaasa tõsiseid vigastusi. Saeketi pöörlemissuund ja juhtplaadi maksimaalne pikkus. Hoidke kõrvalised isikud eemal. Enne reguleerimist või puhastamist ühendage pistik lahti. Elektrilöögioht! Kui kaabel saab kahju või kui lõikate kaablisse, ühendage toiteallikas kohe lahti. Ketipidur, aktiveeritud (parempoolne) ketipidur, aktiveerimata (vasakpoolne). Ketiõli lisamine. Keskkonnaalane märgistus. Tootel või selle pakendil olevad sümbolid näitavad, et seda toodet ei tohi käidelda olmejäätmena. Toode tuleb elektri- ja elektroonikajäätmete ümbertöötlemiseks viia vastavasse jäätmekäitluspunkti. Ärge jätke vihma kätte. Topeltisolatsioon Ülejäänud seadmel toodud sümbolid/tähised vastavad erinevates riikides kehtivatele sertifitseerimisnõuetele.SÜMBOLITE TÄHENDUS 272 – Estonian Sümbolid käsitsemisõpetuses: Enne monteerimistööde, ülevaatuse ja/või hooldustööde alustamist tuleb seade alati toiteallikast lahti ühendada. Kasuta alati heakskiidetud kaitsekindaid. Korrapärane puhastus vajalik. Visuaalne kontroll. Kettsae käivitamisel peab ketipidur olema sisselülitatud. ETTEVAATUST! Kui saelati ots puutub millegi vastu, tekib sellele vastumõju, mis võib lüüa saelati tahapoole ja üles ja sellest võib tekkida tagasilöök. See võib tuua kaasa tõsiseid vigastusi. Pakendi sisu Kettsaag Saekett Juhtplaat Kasutusjuhend Juhtplaadi kaitse Seadme peal on järgmised sildid.

• Enne kasutamist tuleb alati: p. 285
• Üldised tööeeskirjad p. 285
• Tagasiviskumise vältimine p. 288
• HOOLDUS Üldised näpunäited p. 289
• Kettsae ohutusvarustuse kontroll, korrashoid ja hooldus 289 Juhtplaadi otsatähiku määrimine p. 289
• Jahutussüsteem p. 289
• Hooldusskeem p. 290
• TEHNILISED ANDMED Tehnilised andmed p. 291
• Juhtplaadi ja keti kombinatsioonid p. 292
• Saeketi teritamine ja teritusmallid p. 292

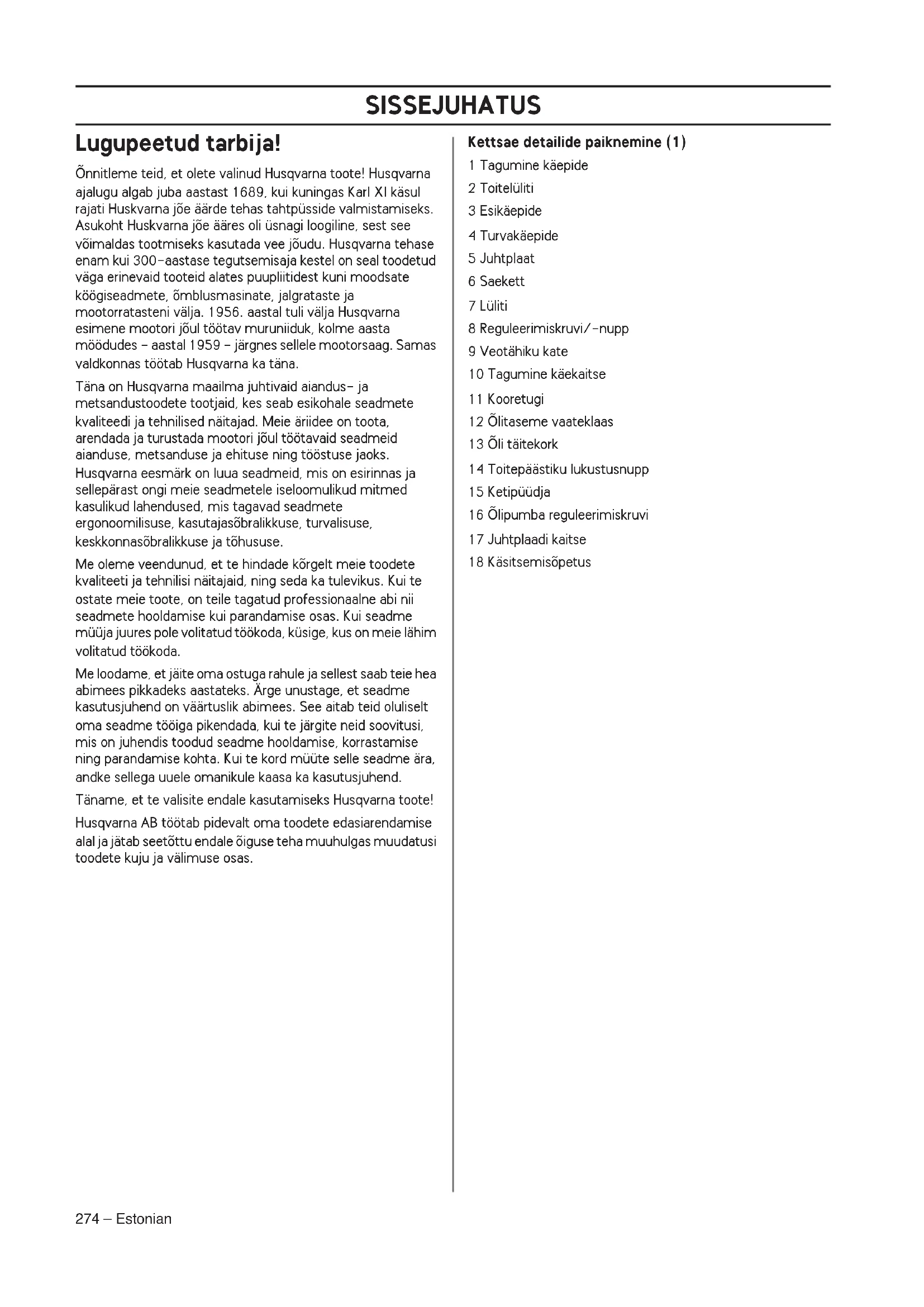

• EÜ kinnitus vastavusest SISSEJUHATUS 274 – Estonian Lugupeetud tarbija! Õnnitleme teid, et olete valinud Husqvarna toote! Husqvarna ajalugu algab juba aastast 1689, kui kuningas Karl XI käsul rajati Huskvarna jõe äärde tehas tahtpüsside valmistamiseks. Asukoht Huskvarna jõe ääres oli üsnagi loogiline, sest see võimaldas tootmiseks kasutada vee jõudu. Husqvarna tehase enam kui 300-aastase tegutsemisaja kestel on seal toodetud väga erinevaid tooteid alates puupliitidest kuni moodsate köögiseadmete, õmblusmasinate, jalgrataste ja mootorratasteni välja. 1956. aastal tuli välja Husqvarna esimene mootori jõul töötav muruniiduk, kolme aasta möödudes - aastal 1959 - järgnes sellele mootorsaag. Samas valdkonnas töötab Husqvarna ka täna. Täna on Husqvarna maailma juhtivaid aiandus- ja metsandustoodete tootjaid, kes seab esikohale seadmete kvaliteedi ja tehnilised näitajad. Meie äriidee on toota, arendada ja turustada mootori jõul töötavaid seadmeid aianduse, metsanduse ja ehituse ning tööstuse jaoks. Husqvarna eesmärk on luua seadmeid, mis on esirinnas ja sellepärast ongi meie seadmetele iseloomulikud mitmed kasulikud lahendused, mis tagavad seadmete ergonoomilisuse, kasutajasõbralikkuse, turvalisuse, keskkonnasõbralikkuse ja tõhususe. Me oleme veendunud, et te hindade kõrgelt meie toodete kvaliteeti ja tehnilisi näitajaid, ning seda ka tulevikus. Kui te ostate meie toote, on teile tagatud professionaalne abi nii seadmete hooldamise kui parandamise osas. Kui seadme müüja juures pole volitatud töökoda, küsige, kus on meie lähim volitatud töökoda. Me loodame, et jäite oma ostuga rahule ja sellest saab teie hea abimees pikkadeks aastateks. Ärge unustage, et seadme kasutusjuhend on väärtuslik abimees. See aitab teid oluliselt oma seadme tööiga pikendada, kui te järgite neid soovitusi, mis on juhendis toodud seadme hooldamise, korrastamise ning parandamise kohta. Kui te kord müüte selle seadme ära, andke sellega uuele omanikule kaasa ka kasutusjuhend. Täname, et te valisite endale kasutamiseks Husqvarna toote! Husqvarna AB töötab pidevalt oma toodete edasiarendamise alal ja jätab seetõttu endale õiguse teha muuhulgas muudatusi toodete kuju ja välimuse osas. Kettsae detailide paiknemine (1) 1 Tagumine käepide 2 Toitelüliti 3 Esikäepide 4 Turvakäepide 5 Juhtplaat 6 Saekett 7 Lüliti 8 Reguleerimiskruvi/-nupp 9 Veotähiku kate 10 Tagumine käekaitse 11 Kooretugi 12 Õlitaseme vaateklaas 13 Õli täitekork 14 Toitepäästiku lukustusnupp 15 Ketipüüdja 16 Õlipumba reguleerimiskruvi 17 Juhtplaadi kaitse 18 KäsitsemisõpetusÜLDISED OHUTUSEESKIRJAD Estonian p. 292

Üldised ohutusalased märkused elektritööriistade kohta Tööplatsi ohutus

Hoia tööplats puhas ja hästi valgustatud. Õnnetused kipuvad juhtuma laokil asjade ja halva valguse korral.

Ära kasuta elektritööriistu plahvatusohtlikes tingimustes nagu kergestisüttivate vedelike, gaaside või tolmu juuresolekul. Elektritööriistad tekitavad sädemeid, mis võivad süüdata tolmu või tahma.

Hoia lapsed ja kõrvalseisjad elektritööriista kasutamisel eemal. Tähelepanu hajumine võib põhjustada kontrolli kadumist. Elektriohutus

Elektritööriistade pistikud peavad sobima kontakti. Ära modifitseeri pistikut mingil viisil. Ära kasuta adapterpistikuid maandatud elektritööriistade puhul. Modifitseerimata pistikud ja sobilikud kontaktid vähendavad elektrilöögi ohtu.

Väldi kokkupuudet maandatud pindadega nagu torud, radiaatorid, pliidid või külmkapid. Elektrilöögi oht on suurem, kui su keha on maandatud.

Ära kasuta tööriistu vihmas või märgades tingimustes. Elektritööriista pääsev vesi suurendab elektrilöögi ohtu.

Ära kahjusta juhet. Ära kunagi kasuta juhet tööriista tassimiseks, tirimiseks või kontaktist eemaldamiseks. Hoia juhe eemal kuumusest, õlist, teravatest äärtest või liikuvatest osadest.

Kahjustatud või sassis juhtmed suurendavad elektri‰oki ohtu.

Elektritööriistaga õues töötades, kasuta välikasutuseks sobivat pikendusjuhet. See vähendab elektrilöögi ohtu.

Kui mootortööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitsmega (RCD) kaitstud toidet. RCD kasutamine vähendab elektrilöögi ohtu. Isiklik ohutus

Ole tähelepanelik, jälgi, mis sa teed ning kasuta kainet mõistust tööriistaga töötades. Ära kasuta elektritööriista, kui oled väsinud või narkootikumide, alkoholi või ravimite mõju all.

Hetkeline tähelepanu hajumine võib põhjustada raskeid vigastusi.

Kasuta isiklikku ohutusvarustust. Kasuta alati silmakaitseid. Ohutusvarustuse nagu tolmumaski, libisemiskindlate ohutusjalatsite, kiivri või kuulmiskaitse õige kasutamine vähendab isiklikke vigastusi.

Väldi tööriista tahtmatut käivitumist. Jälgi, et lüliti oleks välja lülitatud, enne kui ühendad toiteallikaga või/ja akuga, tõstad üles või tassid seadet. Tööriista tassimine sõrm lülitil või sisselülitatud olekus seadme vooluvõrku lülitamineon ebaturvaline.

Enne masina käivitamist eemalda reguleerimisvõtmed või –kangid. Tööriista pöörleva osa külge jäetud võtmed ja kangid võivad põhjustada kehavigastusi.

Ära pinguta üle. Jälgi alati, et oleks kindel jalgealune ja tasakaal. See tagab ettearvatamatutes olukordades parema kontrolli tööriista üle.

Kanna vastavaid rõivaid. Ära kanna liigselt avaraid riideid või ehteid. Jälgi, et juukksed, riided või kindad ei satuks liikuvate osade lähedusse. Avarad riided, pikad ehted või juuksed võivad liikuvate osade külge kinni jääda.

Kui seadmed on varustatud tolmu väljatõmbe- ja kogumisvahenditega, jälgi, et need oleks korralikult kinnitatud ja õigesti kasutatud. Tolmukogumine vähendab tolmuga seotud ohte. Elektritööriista kasutamine ja hooldamine

Ära forsseeri tööriistu. Kasuta töö jaoks ettenähtud tööriista. Õige tööriist teeb töö ettenähtud kiirusel paremini ja turvalisemalt.

Ära kasuta tööriista, kui seda ei saa lülitist sisse/välja lülitada. Tööriist, mida ei saa lüliti abil juhtida, on ohtlik ning tuleb remontida.

Enne elektritööriista modifitseerimist, tarvikute vahetamist või selle hoiustamist tuleb see toiteallikast või aku küljest lahti ühendada. Sellised preventiivsed ohutusmeetmed aiatavad ära hoida seadme iseeneslikku käivitumist.

Hoia mittekasutatavaid elektritööriistu lastele või seadmega või nende eeskirjadega mitte kursis olevatele inimestele kättesaamatus kohas.

Elektritööriistad on treenimata kasutaja kätes ohtlikud.

Hoolitse elektritööriistade eest. Jälgi, et liikuvatel osadel ei esineks eritelgusust või paindeid, et osad poleks katki või mingis muus olukorras, mis võiks seadme tööd mõjutada. Kui tööriist on viga saanud, tuleb see enne kasutamist ära parandada. Halvasti hoitud tööriistu kasutades on juhtunud palju õnnetusi.

Hoia lõiketööriistad teravad ja puhtad. Õigesti hooldatud teravate lõikeäärtega lõiketööriistad ei kiilu nii kergesti kinni ning on lihtsamini käsitsetavad.

Kasuta elektritööriista, tarvikuid ja sissepandavaid terasid nende eeskirjade kohaselt, võttes arvesse töötingimused ja töö iseloomu. Tööriistade

ETTEVAATUST! Loe läbi kõik ohutusteated ja kõik eeskirjad. Hoiatuste ja eeskirjade mitte täitmine võib lõppeda elektrilöögi, tulekahju ja/või raskete vigastustega. TÄHTIS! Säilita kõik hoiatused tuleviku tarbeks.

Ohutusteadetes esinev termin "elektritööriist" viitab elektrivõrgus toimiva (juhtmega) elektritööriistale või akutoitega (juhtmeta) elektritööriistale.ÜLDISED OHUTUSEESKIRJAD 276 – Estonian mitteotstarbeline kasutamine võib kaasa tuua ohtlike olukordi. Hooldamine

Hoolda oma elektritööriista kvalifitseeritud remontija juures, kasutades ainult identseid asendusosi. See tagab elektritööriista ohutuse. Kettsae ohutusega seonduvad hoiatused

Kui saag töötab, hoidke kõik kehaosad saeketist eemal. Enne kettsae käivitamist veenduge, et see ei puutu hetkel vastu mõnda muud eset. Hetkeline tähelepanematus kettsae kasutamise ajal võib põhjustada teie riiete või keha kokkupuute saeketiga.

Hoidke parema käega alati kindlalt kettsae tagumisest käepidemest ja vasakuga esikäepidemest. Kui kasutate kettsae hoidmiseks vastupidist käeasetust, suurendate kehavigastuste ohtu, seetõttu tuleb sellist käitumist vältida.

Hoidke mootortööriista ainult isoleeritud haardepinnast, kuna saekett võib kokku puutuda peidetud juhtmete või seadme enda toitejuhtmega. Kui saekett puutub kokku pinge all oleva kaabliga, võivad mootortööriista metallosad seejärel samuti pinge alla sattuda ning kasutajale elektrilöögi anda.

Kandke kaitseprille ja kõrvaklappe. Soovitame kasutada ka pea, käte, jalgade ja jalalabade kaitsevahendeid. Nõuetele vastav kaitseriietus vähendab võimalikke kehavigastusi, mille põhjuseks on lendav praht või tahtmatu kontakt saeketiga.

Ärge töötage kettsaega puu otsas. Kettsaega puu otsas töötamine võib tekitada kehavigastusi.

Veenduge alati, et teil on sobiv jalgealune, ning kasutage kettsaagi ainult siis, kui seisate liikumatul, kindlal ja tasasel pinnal. Libedad ja ebakindlad pinnad (nt redelid) võivad põhjustada tasakaalukaotust või kettsae üle kontrolli kaotamist.

Kui lõikate pinge all olevat oksa, olge alati valmis selle võimalikuks tagasipaiskeks. Kui puukiududesse talletunud pinge vabaneb, võib pinge all olnud oks kasutaja poole tagasi paiskuda ja/või kettsae kontrolli all hoidmise võimatuks muuta.

Olge põõsaid ja võrseid lõigates äärmiselt ettevaatlik. Peened oksad võivad saeketi vahele kinni jääda ja seejärel piitsana teie poole sähvata või panna teid tasakaalu kaotama.

Kandke kettsaagi käepidemest ja kehast eemal ning väljalülitatud olekus. Kettsae transportimise või hoiustamise ajal katke juhtplaat alati spetsiaalse kattega. Kettsae õige käsitsemine vähendab tahtmatu kokkupuute ohtu liikuva saeketiga.

Järgige määrimise, keti pingutamise ja lisatarvikute vahetamise juhiseid. Valesti pingutatud või määritud kettsaag võib kas katki minna või keti tagasiviskumise ohtu suurendada.

Hoidke käepidemed kuivad, puhtad ning õli- ja määrdevabad. Rasvased ja õlised käepidemed on libedad ning võivad põhjustada kontrolli kaotamist kettsae üle.

Lõigake ainult puitu. Kasutage kettsaagi ainult ettenähtud otstarbel. Näiteks: ärge kasutage kettsaagi plasti, kivi või mittepuidust ehitusmaterjalide lõikamiseks. Kui kasutate kettsaagi otstarbel, milleks see pole ette nähtud, riskite ohtlike olukordadega.

Soovitame tungivalt, et algajad harjutaksid palkide saagimist saepukil. Tagasiviskumise põhjused ja selle vältimine

Kui juhtplaadi ots puutub millegi vastu või kui lõigatav puit näpistab saeketi lõikesoone kinni, võib tagajärjeks olla saeketi tagasiviskumine. Juhtplaadi otsa kontakt võib teatud juhtudel põhjustada äkilist vastumõju, mis võib lüüa juhtplaadi üles ja tagasi kasutaja poole. Kui saekett piki juhtplaadi ülaserva kinni näpistada, võib juhtplaat järsult kasutaja poole tagasi põrkuda. Need reaktsioonid võivad põhjustada olukorra, kus kaotate kontrolli sae üle ning see võib omakorda lõppeda tõsiste kehavigastustega. Ärge lootke ainult sae ohutusseadistele. Kettsae kasutajana peaksite astuma mitmeid samme, et teie lõiketööd mööduksid õnnetuste ja vigastusteta. Tagasiviskumise põhjuseks on tööriista väärkasutamine ja/või valed töövõtted või -tingimused: selle vältimiseks tuleb järgida alljärgnevaid ettevaatusabinõusid.

Haarake seadmest kindlalt kinni. Teie pöidlad ja sõrmed peavad asuma ümber käepidemete. Saagi tuleb hoida mõlema käega. Teie keha ja käsi peavad olema asendis, mis võimaldab teil tagasiviskumisjõudu kontrolli all hoida. Õigete ettevaatusabinõude korral suudab kasutaja tagasiviskumisjõudu kontrolli all hoida. Ärge laske kettsaest lahti.

Ärge küünitage liiga kaugele ega lõigake õlgadest kõrgemal. See aitab vältida soovimatut otsakontakti ja tagab teile ootamatutes olukordades kettsae üle parema kontrolli.

• Kasutage ainult tootja soovitatud juhtplaate ja kette. Valed juhtplaadid ning ketid võivad põhjustada keti purunemist ja/või tagasiviskumist.

• Järgige tootja kehtestatud teritus- ja hooldusjuhiseid. Lõikesügavuse piiraja kõrgust vähendades riskite suurenenud tagasiviskumisega. Elektriohutus

• Soovitatav on kasutada üle 30 mA rakendusvooluga rikkevoolukaitset (RCD). Isegi paigaldatud RCD-ga pole tagatud 100% ohutus ja alati tuleb järgida tööohutuse nõudeid. Kontrollige RCD-d iga kord, kui seda kasutate.

• Enne kasutamist kontrollige kaablit kahjustuste või kulumise suhtes. Kui kaabel on defektne, viige seade volitatud hoolduskeskusse ja laske kaabel vahetada.ÜLDISED OHUTUSEESKIRJAD Estonian – 277• Ärge kasutage seadet, kui kaabel on kahjustatud või kulunud.• Kui lõikate kaablisse või kui isolatsioon saab kahju, ühendage seade kohe vooluvõrgust lahti. Ärge puudutage elektrikaablit, kuni vooluvarustus on lahti ühendatud. Ärge parandage katkilõigatud või kahjustatud kaablit. Viige seade volitatud hoolduskeskusse ja laske kaabel asendada originaalvarukaabliga.• Veenduge alati, et kaabel/pikendusjuhe jääks kasutaja selja taha, et see ei ohustaks kasutajat ega muid isikuid ning kontrollige, et see ei saaks kahjustatud (nt kuumuse, teravate esemete või servade, õli jms tõttu).• Paigutage kaabel nii, et see ei takerduks lõikamise ajal okste ja muude esemete taha.• Enne mistahes pistiku, kaablikonnektori või pikendusjuhtme lahtiühendamist lülitage alati välja võrgutoide.• Enne kaabli hoiustamiseks kokkukerimist lülitage seade välja, tõmmake pistik seinapesast välja ja kontrollige elektrikaablit kahjustuste või kulumise suhtes. Ärge parandage kahjustatud kaablit. Viige seade volitatud hoolduskeskusse ja laske kaabel vahetada.• Kui jätate seadme mistahes ajaks järelevalveta, tõmmake pistik seinapesast välja.• Kerige kaabel alati ettevaatlikult kokku, vältige murdmist.• Kasutage ainult seadme nimiandmete sildil näidatud vahelduvvoolu pinget.• Kettsaag on topeltisolatsiooniga vastavalt standardile EN60745-1 ja 2-13.• Veenduge, et pikendusjuhe on heas seisukorras. Enne kasutamist kontrollige pikendusjuhet, vajadusel vahetage välja. Ärge kasutage kahjustatud juhet. Juhtme isolatsioon peab olema terve, ilma pragudeta või kulumismärkideta. Pistikühendused peavad olema kahjustusteta. Kahjustatud pikendusjuhtmed suurendavad elektrilöögi ohtu.• Kasutatav vooluahel või pistikupesa peaks olema kaitstud rikkevoolukaitsmega (RCD). Saadaval on ka sisseehitatud RCD-ga ühenduspesad, mida võib samuti ohutuse tagamiseks kasutada. Kontrollige kettsae juhtmeid regulaarselt ja laske kahjustatud juhtmed volitatud teeninduskeskuses remontida. Juhtmed
• Pikendusjuhtmed on saadaval volitatud hoolduskeskuses.• Kasutage ainult heakskiidetud pikendusjuhtmeid.• Pikenduskaableid ja -juhtmeid tohib kasutada ainult siis, kui need on mõeldud välistingimustes kasutamiseks ja vastavad H07 RN-F või IEC 60245 66 nõuetele. Meetmed uue kettsae kasutamisele võtmisel
• Lugege kasutusjuhend hoolikalt läbi.• Lisage ketiõli. Vaadake juhiseid peatükist Ketiõli lisamine.• Ära alusta saagimist enne, kui ketimäärdeõli on küllaldaselt voolanud kettsae ketile. Juhised on toodud alajaotuses Lõikeseadme õlitamine.• Kontrolli lõikeseadme monteerimist ja korrasolekut. Juhised on toodud Koostamist käsitlevas alajaotuses.• Pikaajaline müra võib tekitada püsiva kuulmiskahjustuse. Sellepärast tuleb alati kanda heakskiidetud kõrvaklappe.• Saag on mõeldud kasutamiseks temperatuuril –20 ... 40 °C (–4 ... 104 °F).

ETTEVAATUST! Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Kasuta alati originaalosi. Lubamatud muudatused ja varuosad võivad põhjustada raskeid või isegi eluohtlikke kehavigastusi operaatorile ja teistele.

ETTEVAATUST! Kettsaag on ohtlik tööriist, mis võib hooletu või vale käsitsemise korral põhjustada tõsiseid või isegi eluohtlikke vigastusi. Seepärast on väga tähtis, et loed käsitsemisõpetuse põhjalikult läbi ja saad kõikidest eeskirjadest korralikult aru.

ETTEVAATUST! Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Tõsiste või surmaga lõppevate kahjustuste riski vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nõu oma arsti ja implantaadi valmistajaga.

ETTEVAATUST! Pikaajaline pihustunud ketiõli ja saepurutolmu sissehingamine võib ohustada teie tervist.ÜLDISED OHUTUSEESKIRJAD 278 – Estonian Tähtis Toimige alati arukalt Võimatu on kirjeldada kõiki olukordi, mida võib kettsae kasutamisel ette tulla. Olge ettevaatlik ja kasutage tervet mõistust. Vältige selliseid olukordi, milleks teil puuduvad teadmised. (2) Kui te pärast selle juhendi läbi lugemist tunnete veel ebakindlust, küsige asjatundjalt nõu. Võtke julgesti ühendust oma edasimüüjaga või meiega, kui te tahate küsida midagi kettsaagide kasutamise kohta. Me oleme teie teenistuses ja anname heameelega nõu, kuidas kettsaagi paremini ja ohutumalt kasutada. Võiksite ka käia kettsae kasutamise koolitusel. Küsige nõu oma edasimüüjalt, metsandusalaselt õppeasutuselt või raamatukogust, kus ja milliseid kursuseid korraldatakse. Me teeme pidevalt tööd, et muuta toote kujundust paremaks ja rakendada paremaid tehnilisi lahendusi, mis tõstavad toote töökindlust, ohutust ja tõhusust. Käige korrapäraselt oma edasimüüja juures, kust saate teavet uuenduste ja nende kasutamise kohta. Isiklik ohutusvarustus Kasuta alati:

• Heakskiidetud kaitsekiivrit

• Kaitseprillid või näokaitse

• Kasutage asjakohaseid käte kaitsevahendeid.

• Kaitsekihiga, terasest varbakaitsega ja libisemiskindla alustallaga saapad

• Kanna hoolt, et esmaabivarustus oleks alati käepärast.

• Tulekustuti ja labidas. Tööriided peavad olema liibuvad, kuid ei tohi liikumisvabadust piirata. Seadme ohutusvarustus Selles peatükis selgitatakse seadme ohutusdetaile ja seda, milline roll neil on. Seadme kontrollimise ja hooldamise kohta leiate juhiseid peatükist Kettsae turvavarustuse kontroll ja hooldus. Peatükist Seadme osade paiknemine näete, kus nad teie seadmel paiknevad. Kui seadet ei hooldata õigesti ja korrapäraselt ja seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida oht õnnetuste tekkeks. Lisateabe saamiseks võta ühendust lähima hooldustöökojaga. TÄHTIS! See puuhooldustööde kettsaag on ette nähtud kasvavate puude laasimiseks ja puude jupikaupa langetamiseks. Kasutage ainult selliseid saelati ja saeketi kombinatsioone, mida me pakume peatükis Tehnilised näitajad.. Ärge töötage seadmega, kui te olete väsinud, ravimite või alkoholi mõju all, ms võivad mõjutada teie otsustamisvõimet, nägemist ja keha valitsemist. Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus. Ärge ehitage seadet ringi, nii et see enam ei vasta tehase originaalmudelile ega võtke ka kasutada sellist seadet, millest võib arvata, et keegi on selle ümber ehitanud. Ärge kunagi kasutage vigast seadet, akut või akulaadijat. Järgige seadet kontrollides ja hooldades seadme kasutusjuhendi nõudeid. Teatud hooldustoiminguid tohib teha ainult vastava väljaõppe saanud spetsialist. Vaadake juhiseid peatükist Hooldus. Kasuta ainult käesolevas käsitsemisõpetuses märgitud lisavarustust. Juhised on toodud alajaotustes Lõikeseade ja Tehnilised andmed. TÄHELEPANU! Kasutage näokaitset ja kaitseprille, et kaitsta paiskuvate esemete eest. Kettsaest võivad paiskuda puutükid ja muud taolised esemed suure jõuga. See võib tekitada tõsise vigastuse, eriti silmadele.

ETTEVAATUST! Tagasilöögi ohtu suurendab see, kui kasutatakse koos sellist saelatti ja saeketti, mis kokku ei sobi. Kasutage ainult selliseid saelattide ja kettide kombinatsioone, mida meie soovitame ja järgige kasutusjuhendeid. Vaadake juhiseid peatükist Tehnilised näitajad.

ETTEVAATUST! Suurem osa õnnetustest juhtub seetõttu, et kettsae kett riivab operaatorit. Seadmega töötamisel tuleb kasutada ettenähtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei välista õnnetusi, kuid vähendab vigastuse astet. Palu seadme müüjalt abi sobiva varustuse valimisel. TÄHTIS! Sädemed võivad tulla juhtplaadist, ketist või mujalt. Hoidke tulekustutusvahendid alati käepärast. Sellega aitate vältida metsatulekahjusid.

ETTEVAATUST! Puu otsas töötades tuleb kasutada ja järgida spetsiaalseid lõikamis- ja töövõtteid, et vähendada vigastuste ohtu.

ETTEVAATUST! Ärge kasutage seadet, kui selle turvavarustus pole täiesti korras. Turvavarustust tuleb kontrollida ja hooldada. Vaadake juhiseid peatükist Kettsae turvavarustuse kontroll ja hooldus. Kui teie seadme kontrollimisel selgub, et kõik pole korras, tuleb seade viia töökotta parandusse.ÜLDISED OHUTUSEESKIRJAD Estonian – 279 Ketipidur ja turvakäepide Teie kettsael on ketipidur, mis on nii konstrueeritud, et see peatab keti, kui tekib tagasilöök. Ketipidur vähendab õnnetuse ohtu, aga ainult teie kui kasutaja võimuses on seda täiesti ära hoida. (3)Ole töötamisel ettevaatlik ja kanna hoolt, et juhtplaadi ohusektor midagi ei riivaks. (4)• Ketipiduri saab aktiveerida käsitsi (vasaku käega).• Piduri rakendamiseks lükake turvakäepide ettepoole.• See liigutus aktiveerib vedrumehhanismi, mis peatab veotähiku.• Turvakäepideme üheks ülesandeks on aktiveerida ketipidurit. Teine tähtis turvafunktsioon on takistada vasaku käe sattumist ketile juhul, kui esikäepide peaks käest libisema.• Ketpiduri väljalülitamiseks tõmba turvakäepide tagasi esikäepideme poole.• Kettsae käivitamisel peab ketipidur olema sisselülitatud.• Ketipidurit võib kasutada nagu käsipidurit käivitamisel või seadme lühiajalisel transportimisel teise töökohta, et vältida juhuslikust kokkupuutest tekkida võivaid vigastusi. (5)

• Tagasiviskumine võib olla väga ootamatu ja jõuline. Enamasti on tagasiviskumised väiksemad ja ei lülita ketipidurit alati sisse. Väikese tagasiviskumise korral hoia kettsaagi kindlalt, laskmata seda käest.• Ketipiduri käsitsi rakendamine oleneb tagasiviskumise jõust ja kettsae asendist selle eseme suhtes, mida juhtplaadi ohusektor puudutab.• Kui tagasiviskumine ei oli eriti jõuline või kui juhtplaadi ohusektor asetseb kasutajale lähemal, lülitab kasutaja ise vasaku käega ketipidurit. (6)• Kui vasak käsi on vales asendis, ei saa ketipidurit käsitsi lülitada. Sellise haarde korral, kus vasak käsi paikneb nii, et ketipidurit ei saa lülitada, jääb üle loota vaid inertsjõule. (7) Kas ma saan ise oma käega ketipidurit lülitada, kui tekib tagasilöök? Ei. Ketipiduri lükkamiseks ettepoole on vaja pisut jõudu rakendada. Kui te puudutate käega kergelt tagasilöögikaitset või libistate sellest üle, võib jõud olla liiga nõrk ketipiduri sisselülitamiseks. Hoidke töötamisel kindlalt kettsae käepidemetest. Kui teil tekib tagasilöök, võib juhtuda, et te ei lase kätt esikäepideme küljest lahti ega aktiveeri ketipidurit, aga võib ka juhtuda, et ketipidur lülitatakse sisse alles siis, kui saag on jõudnud mõnda aega töötada. Siis on oht, et ketipidur ei jõua ketti õigeaegselt pidurdada ja kett võib teid enne vigastada.Mõnedes tööasendites võib teil käsi mitte ulatuda ketipidurini, et seda sisse lülitada, näiteks saega puu langetamisel. Kas ketipidur lülitub inertsi jõul alati, kui tekib tagasilöök? Ei. Esiteks peab ketipidur olema töökorras. Teiseks peab tagasilöök olema piisavalt tugev, et ketipidur tööle hakkaks. Kui ketipidur oleks liiga tundlik, hakkaks ta tihti tööle ja see on tülikas. Kas ketipidur kaitseb mind alati vigastuste eest, kui tekib tagasilöök? Ei. Kõigepealt peab ketipidur olema korras, et see tagaks piisava kaitse. Edasi peab ta aktiveeruma nii, nagu ülevalpool kirjeldatud, et see pidurdaks ketti tagasilöögi tekkel. Kolmandaks võib ketipidur tööle hakata, aga kui saelatt on liiga lähedal teile, võib kett mitte jõuda aeglustuda, enne kui saag teid puudutab.Tagasilööki koos selle ohtlike tagajärgedega võib vältida ainult töötaja ise õigete töövõtete kasutamisega. Toitelüliti väljalülitamine Toitelüliti lukustus on nii konstrueeritud, et lülitit ei saa juhuslikult sisse lülitada. Kui vajutate toitelüliti lukustust (A) (nt käepidemest haarates), vabastatakse seepeale toitelüliti (B). Käepidemest lahti lastes lähevad nii toitelüliti kui ka lukustus tagasi algasendisse. (8) Ketipüüdja Ketipüüdja ülesandeks on püüda kinni purunenud või juhtplaadilt mahatulnud kett. Korralikult pingutatud kett tavaliselt ei purune ega tule juhtplaadilt maha (vt. peatükk Koostamine), kui juhtplaati ja ketti õigesti hooldada (juhised on toodud alajaotuses Üldised tööeeskirjad.) (9) Parema käe kaitse Parema käe kaitse kaitseb su kätt, kui kett peaks juhtplaadilt maha tulema, ning ei lase okstel takistada tagumisest käepidemest kinni hoidmast. (10) Vibratsioon Kõva puud (suuremat osa lehtpuid) saagides tekib suurem vibratsioon kui pehmet puud (peamiselt okaspuid) saagides. Vigastatud, nüri või vale tüüpi ketiga saagides on vibratsioon tugevam.

ETTEVAATUST! Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Kasuta alati originaalosi. Lubamatud muudatused ja varuosad võivad põhjustada raskeid või isegi eluohtlikke kehavigastusi operaatorile ja teistele.ÜLDISED OHUTUSEESKIRJAD 280 – Estonian Lõikeseade Käesolev peatükk räägib õige lõikeseadme valimisest ja selle hooldamisest, et:

• Vähendada tagasiviskumise ohtu.

• Vähendage keti purunemise ja maha tulemise ohtu.

• Tagage optimaalne lõikevõime.

• Pikendada lõikeseadme eluiga.

• Hoidke ära liigset müra. Üldised eeskirjad

• Kasuta ainult seadme tootja soovitatuid lõikeseadmeid! Vaadake juhiseid peatükist Tehnilised näitajad.

• Kanna hoolt, et keti hambad oleks korralikult teritatud! Järgi meie eeskirju ja kasuta soovitatud teritusmalli. Vigastatud või valesti teritatud kett suurendab õnnetuse ohtu.

• Hoidke õiget lõikesügavust! Järgige meie juhiseid ja tagage õige sügavusmõõt (lõikesügavus), kasutades vastavat malli. Liiga suur lõikesügavus suurendab tagasilöögi ohtu. (18)

• Kanna hoolt, et kett oleks korralikult pingutatud! Kui kett on liiga lõtv, on oht , et see tuleb juhtplaadilt maha. Liiga lõtv kett põhjustab juhtplaadi, keti ja veotähiku kulumist. (23)

• Kanna hoolt, et lõikeseade oleks korralikult määritud ja hooldatud! Halvasti määritud kett puruneb kergemini ja tekitab suuremat juhtplaadi, keti ja veotähiku kulumist. Lõikeosa, mis vähendab tagasilööki. Tagasiviskumist saab ära hoida ainult nii, et hoida juhtplaadi ohusektorit teisi esemeid riivamast. Tagasiviskumisi on võimalik vähendada, kasutades "sisseehitatud" tagasiviskumiskaitsega lõikeseadet ja hoolitsedes selle eest, et kett oleks hästi teritatud ning hooldatud. Juhtplaat Mida väiksem on saelati tipu raadius, seda suurem on tagasilöögi oht. Saekett Saekett koosneb paljudest lülidest; saadaval on standardlülid ja tagasiviskumist vähendavad lülid. Mõned terminid juhtplaadi ja keti kirjeldamiseks Et lõikeosa turvadetailid täidaksid oma ülesannet, tuleb kulunud ja kahjustustega saelatt/saekett vahetada Husqvarna poolt soovitatud saeketi ja saelatiga. Vaadake juhiseid osast Tehnilised näitajad, kus on andmed meie soovitatud saekettide ja saelattide kombinatsioonide kohta. Juhtplaat

• Pikkus (tollides/cm) (12)

• Hammaste arv juhtplaadi otsatähikul (T). (11)

• Keti samm (=pitch) (tollides). Veolülide vahe peab sobima juhtplaadi otsatähiku ja veotähiku hammastega. (13)

• Veolülide arv. Veolülide arvu määravad juhtplaadi pikkus, keti samm ja hammaste arv juhtplaadi otsatähikul. (15)

• Juhtplaadi soone laius (tollides/mm). Juhtplaadi soon peab sobima kokku keti veolülide laiusega.

• Saeketi õlitamisauk ja pingutusauk. Juhtplaat peab sobima kokku kettsae konstruktsiooniga. (14) Saekett

ETTEVAATUST! Tugevate või pikaajaliste vibratsioonide toimel võib tekkida veresoonte ja närvide vaevusi neil, kellel on vereringehäireid. Pöörduge arsti poole, kui teil ilmneb vibratsiooni tekitatud vaevuste nähte. Sellisteks nähtudeks on tundetus, jõu puudumine või tavalisest väiksem käte jõudlus, surin, torked või naha tundetus, nahapinna või nahavärvi muutumine, valu. Tavaliselt tekivad sellised nähud kätes, sõrmedes või randmetes. Külmaga võivad need nähud tugevneda.

ETTEVAATUST! Tagasilöögi ohtu suurendab see, kui kasutatakse koos sellist saelatti ja saeketti, mis kokku ei sobi. Kasutage ainult selliseid saelattide ja kettide kombinatsioone, mida meie soovitame ja järgige kasutusjuhendeid. Vaadake juhiseid peatükist Tehnilised näitajad. TÄHTIS! Ükski saekett ei hoia ära tagasilööki.

ETTEVAATUST! Igasugune kokkupuude liikuva saeketiga võib tekitada tõsise kahjustuse.ÜLDISED OHUTUSEESKIRJAD Estonian – 281 Saeketi lõikesügavuse reguleerimine ja keti teritamine. Üldised näpunäited saehammaste teritamise kohta

• Ärge kasutage saagimiseks teritamata saeketti. Kui te peate saagimisel suruma saagi puusse ja saagimisel tekib peenike saepuru, on see märk sellest, et kett on nüri. Kui saekett on väga nüri, ei teki üldse saepuru. Puu läheb siis saagimisel peeneks tolmuks.

• Hästi teritatud saekett läheb saagimisel ise puu sisse ja saepuru koosneb suurtest pikergustest tükkidest. (17) Saeketi lõikavateks osadeks on saelülid, mis koosnevad saehambast (A) ja kontsast (B). Nende kõrguse vahe määrab saetee sügavuse. (18) Saeketi teritamisel tuleb jälgida nelja mõõtu. 1 Teritusnurk (19) 2 Lõikenurk (20) 3 Viili asend (21) 4 Ümarviili läbimõõt (22) Ilma abivahendita on väga raske saeketti korralikult teritada. Sellepärast me soovitame teil kasutada teritusmalli. Teritusmalli järgi teritades tagate optimaalse lõikevõime ja tagasilöögi nõrgendamise. Vaadake juhiseid peatükist Tehnilised näitajad, kus on toodud andmed kettsae kettide teritamise kohta. Lõikehammaste teritamine Saehammaste teritamiseks on vaja ümarviili ja teritusmalli. Vaadake peatükki Tehnilised näitajad, kus on toodud juhised ümarviili ja teritusmalli valikuks vastavalt saeketile.

• Kontrolli, kas saekett on õigesti pingutatud. Lõtva ketti on raske õigesti teritada. (23)

• Lõikehambaid terita alati seestpoolt. Viili tagasitõmbamisel vähenda survet. Terita esiteks kõik hambad sae ühel poolel, siis keera kettsaag ringi ja terita hambad teisel poolel. (19)

• Viili kõik hambad ühepikkuseks. Kui lõikehamba pikkus on ainult 4 mm (5/32’’), on kett kulunud ja see tuleb asendada uuega. Lõikesügavuse reguleerimise üldpõhimõtted. Saehamba teritamine vähendab lõikesügavust. Parima lõikesügavuse saavutamiseks peab lõikesügavuse piiriku õigele kõrgusele viilima. Vaadake juhiseid peatükist Tehnilised näitajad, kus on toodud andmed lõikesügavuse kohta vastavalt konkreetsele saeketile. (24) Lõikesügavuse seadistamine.

• Selleks et seadistada lõikesügavust, peavad olema enne saehambad teritatud. Soovitame lõikesügavust seadistada iga kolmanda teritamise järel. Tähelepanu! Seda soovitust saab rakendada siis, kui saehambad pole liiga madalaks viilitud.

• Lõikesügavuse seadistamiseks läheb vaja lameviili ja lõikesügavuse seadistamise malli. Soovitame kasutada sügavusmõõdu seadistamiseks vastavat teritusmalli, sellega tagatakse õige sügavusmõõt ja kontsa nurk.

• Pange teritusmall saeketile. Teritusmalli kasutusjuhised on ka pakendil. Teritusmallist välja ulatuva kontsa viilimiseks kasutage lameviili. Sügavusmõõt on õige siis, kui teil viili lükkamisel üle teritusmalli ei teki takistust. (25) Keti pingutamine Mida rohkem ketti kasutada, seda pikemaks see venib. Sellepärast on tähtis lõikeosa korrapäraselt reguleerida. Kontrollige ketipinget iga kord, kui lisate õli. NB! Uus saag vajab sissetöötamist ja sel ajal tuleb ketipinget tihedamini kontrollida. Pinguta ketti nii palju kui võimalik, aga nii, et seda saaks hõlpsasti käsitsi ringi vedada. (26)

• Vabastage lüliti, keerates seda välja.

• Keerake nuppu vastupäeva, et veotähiku kate lahti võtta.

• Keti pingsuse seadistamiseks keerake ketast allapoole (+), et kett läheks pingumale ja ülespoole (-), et kett läheks lõdvemaks. (A-B)

• Keerake latt kinni, keerates lülitit päripäeva.

ETTEVAATUST! Ketiga töötamisel tuleb alati kasutada kindaid.

ETTEVAATUST! Teritamise juhiste mittejärgimine suurendab tunduvalt tagasilöögi ohtu.

ETTEVAATUST! Liiga suure lõikesügavuse korral suureneb tagasilöögi oht.

ETTEVAATUST! Lõtv kett võib juhtplaadilt maha tulla ja tekitada raskeid või isegi eluohtlikke vigastusi.

ETTEVAATUST! Enne monteerimistööde, ülevaatuse ja/või hooldustööde alustamist tuleb seade alati toiteallikast lahti ühendada.ÜLDISED OHUTUSEESKIRJAD 282 – Estonian Lõikeseadme määrimine Ketiõli Ketiõli peab ketile kleepuma ja hästi voolama, olgu ilm kuum või külm. Ära kasuta kunagi läbitöötanud õli! See on kahjulik teile, seadmele ja keskkonnale. Ketiõli lisamine

• Kõikidel meie kettsaagidel on automaatne ketiõlitussüsteem. Teatud mudelitel on lisaks veel reguleeritav ketimäärimine. (27)

• Täis paagiga saab töötada 15 minutit järjest.

• Ära kasuta kunagi läbitöötatud õli. See viib õlipumba, juhtplaadi ja keti vigastusteni.

• Tähtis on kasutada õiget õlisorti (sobiva viskoossusega), arvestades ilmastikuolusid.

• Õhutemperatuuril alla 0°C muutuvad mõned õlid raskesti voolavaks. See võib põhjustada õlipumba ülekoormuse, millele järgnevad õlipumba osade rikked.

• Sobiva ketiõli valimiseks pea nõu hooldustöökojaga. Kontrolli keti määrimist Suunake juhtplaadi ots umbes 20 cm (8 tolli) kaugusel asuvale heledavärvilisele pinnale. Pärast 1 minutilist käitamist täiskiirusel peaks heledale pinnale jääma selgelt nähtav õlijälg. (28) Kui keti määrimine ei toimi:

• Vaata järele, kas juhtplaadi õlikanalis pole mingeid takistusi. Puhasta vajaduse korral. (29)

• Kontrolli, et soon juhtplaadi küljel oleks puhas. Puhasta vajaduse korral. (30)

• Kontrolli, kas juhtplaadi otsatähik pöörleb vabalt ja kas määrdeauk otsas ei ole blokeeritud. Puhasta ja määri vajaduse korral. (31) Kui keti määrdesüsteem peale seda ikka ei tööta õigesti, võta ühendust hooldustöökojaga. Keti veotähik Ketiveosüsteem on varustatud veotähikuga. (32) Kontrolli korrapäraselt veotähiku kulumist. Vaheta veotähik välja, kui see on liiga kulunud. Kontrolli lõikeseadme kulumist Kontrolli iga päev saeketti:

• ketil on silmaga nähtavaid pragusid neetides või lülides.

• needid või lülid on väga kulunud. Saeketti ei saa enam kasutada, kui ilmneb mingi allpool nimetatud tunnus: Võrdle ketti uue ketiga, et määrata, kuivõrd kulunud see on. Kui lõikehammaste pikkus on ainult 4 mm, tuleb kett uuega asendada. Juhtplaat Kontrolli tuleb teostada korrapäraselt:

• Kontrolli, ega juhtplaadi äär pole kare. Vajadusel eemalda karedus viiliga. (33)

• Kontrolli, ega juhtplaadi soon pole väga kulunud. Vajadusel asenda juhtplaat uuega.

• Kontrolli, ega juhtplaadi ots pole ebaühtlaselt või väga kulunud. Kui juhtplaadi üks külg kulub õõnsaks, on töötatud liiga lõdva ketiga. (34)

• Et juhtplaadi eluiga pikendada, peab seda iga päev põõrama. (35)

ETTEVAATUST! Puudulikult määritud lõikeseade võib põhjustada keti purunemist ja tekitada raskeid või isegi eluohtlikke vigastusi.

ETTEVAATUST! Suurem osa õnnetustest juhtub seetõttu, et kettsae kett riivab operaatorit. Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus. Ära võta ette tööd, millega toime tulemises sa pole kindel. Juhised on toodud alajaotuses Isiklik ohutusvarustus, Kuidas vältida tagasiviskumist, Lõikeseade ja Üldised tööeeskirjad. Väldi olukordi, kus võib tekkida tagasiviskumine. Juhised on toodud alajaotuses Seadme ohutusvarustus. Kasuta soovitud ohutusvarustust ja kontrolli, et see toimiks. Juhised on toodud alajaotuses Tehnilised andmed ja Üldised ohutuseeskirjad. Kontrolli, kas kõik kettsae ohutusseadmed töötavad. Juhised on toodud alajaotuses Üldised tööeeskirjad ja Üldised ohutuseeskirjad. Ärge saagige nii, et te hoiate kettsaagi ainult ühe käega. Ühe käega hoides ei saavuta te täielikku kontrolli kettsae üle. Hoidke seadet alati kahe käega ja kindlalt.KOOSTAMINE Estonian – 283 Juhtplaadi ja keti paigaldamine

• Kontrolli, et ketipidur ei oleks väljalülitatud asendis; selleks liiguta turvakäepidet esikäepideme suunas. (36)

• Võtke lüliti ära ja eemaldage siduri kate (ketipidur). Võtke ära vedamisketas.

• Paigaldage saelati poldile saelatt. Pange saelatt kõige tagumisemasse asendisse. Pange saekett ketiveorattale ja saelati soonde. Alustage saelati pealmisest küljest.

• Kontrolli, kas lõikelülide terad on juhtplaadi ülemisel poolel ettepoole suunatud. Kinnitage sidurikate ja pidage meeles, et ketipingutustihvt tuleb juhtplaadis olevasse auku sisestada. Kontrollige, et keti veolülid sobiksid veotähikule ja et kett oleks juhtplaadi soones.

• Keerake kett pingumale, keerates ketast allapoole (+). Ketti pingutatakse, nii et see ei jääks eemale lati alumisest poolest.

• Keti pingsus on õige, kui kett ei vaju eemale lati alumisest poolest, kuid ketti on kerge käsitsi ringi vedada. Hoidke lati otsa ülespoole ja pingutage lati sidurit, keerates lülitit päripäeva.

• Uue keti puhul tuleb ketipingsust tihti kontrollida, kuni kett on sisse töötatud. Kontrolli ketti reeglipäraselt. Õigesti pingutatud kett tagab head lõikeomadused ja pikendab keti eluiga. (37)

ETTEVAATUST! Ketiga töötamisel tuleb alati kasutada kindaid.KÄIVITAMINE JA SEISKAMINE 284 – Estonian Käivitamine ja seiskamine

• Enne kui aku seadmesse sisestate, veenduge alati, et toitelüliti käivitub nõuetekohaselt ja liigub pärast lahtilaskmist tagasi väljalülitatud asendisse. Toitelüliti soovimatu tõmbamise vältimiseks on see varustatud spetsiaalse lukustusega. (38)

• Ära käivita kettsaagi, millele pole korralikult paigaldatud kõiki katteid, saeketti või –lehte. (39) Juhised on toodud Koostamist käsitlevas alajaotuses.

• Enne kui käivitad seadet, tee kindlaks, et läheduses ei ole inimesi ega loomi, kellele see võiks ohtlikuks osutuda. (40)

• Hoidke kettsaagi kindlalt mõlema käega. Hoidke parema käega tagumisest käepidemest ja vasema käega esimesest käepidemest. Nii peab hoidma kettsaagi sõltumata sellest, kas te olete vasakukäeline või paremakäeline. Hoidke kindlalt pöidlad ja sõrmed ümber käepidemete. (41) Käivitamine

• Võtke esikäepidemest vasaku käega kinni.

• Hoidke tagakäepidemest parema käega kinni.

• Hoidke toitepäästiku lukustusnuppu peopesaga all ja vajutage nimetissõrmega toitepäästikule. (38) Seiskamine

• Sae seiskamiseks vabastage toitepäästik. Kui saag ei seisku, rakendage ketipidur ja ühendage toitekaabel lahti.

ETTEVAATUST! Enne käivitamist tuleb meeles pidada järgmist: Ärge käivitage kettsaagi, millele pole korralikult paigaldatud kõiki katteid, saeketti või juhtplaati. Vastasel juhul võib veotähik lahti tulla ja kehavigastusi põhjustada. Jälgi, et seisad kindlalt ja et kett ei saa millessegi haakuda. Vaata, et tööpiirkonnas poleks võõraid isikuid.TÖÖVÕTTED Estonian – 285 Enne kasutamist tuleb alati: (42) 1 Kontrollida, et ketipidur töötab ega pole kahjustatud.2 Kontrollida, et tagumise parema käepideme kaitse poleks kahjustatud.3 Kontrollige, et toitepäästiku lukustus töötab korralikult ega ole kahjustatud.4 Kontrollida, et kusagil käepidemetel poleks õli.5 Kontrollida, et kõik kettsae osad on korralikult kinni ega pole kahjustatud või puudu.6 Kontrollida, et ketipidur on oma koha peal ega pole kahjustatud.7 Kontrollige keti pingsust.8 Veenduge, et saekett peatub, kui toitelüliti lahti lastakse. Üldised tööeeskirjad Põhilised ohutuseeskirjad 1 Vaata ringi:• Tee kindlaks, et tööpiirkonnas ei oleks inimesi, loomi ega midagi muud, mis võiks häirida sinu kontrolli seadme üle.• Ja tee kindlaks, et ülalmainitud ei saa sattuda sae tööpiirkonda ega saada vigastatud langevatest puudest.• Kui kasutate kuulmiskaitset, olge sae kasutamise ajal tähelepanelik lähenevate isikute suhtes.TÄHELEPANU! Järgi ülalmainitud eeskirju, kuid ära kunagi kasuta kettsaagi olukorras, kus pole võimalik abi kutsuda.2 Hoidu seadme kasutamisest halva ilmaga. Ära tööta paksu udu, kõva vihma, tuule või pakase korral. Halva ilmaga töötamine väsitab ja sellega kaasneb muid ohte, nagu libe maapind, pikselöök, puu ootamatu langemissuund jne.3 Kuumades tingimustes töötades olge tähelepanelik vedelikukaotuse suhtes ja tarbige vedelikku.4 Ole väga ettevaatlik, kui laasid peeneid oksi ja ära lõika võsa (palju peeneid oksi korraga). Peened oksad võivad haakuda saeketti ja tekitada ohtlikke vigastusi.5 Veendu, et sa seisad kindlalt ja saad vabalt astuda. Vaata, et läheduses ei oleks tõkkeid, nagu juuri, kive, oksi, kraave jne., mis takistaksid sind juhul, kui peaksid olema sunnitud kiiresti liikuma. Ole eriti ettevaatlik mäeküljel töötades.6 Ole eriti ettevaatlik, kui lõikad pinge all olevaid puid. Pinge all olev puu võib algasendisse tagasi painduda. Kui seisad vales paigas või teed sisselõike valesse kohta, võib puu sind või seadet tabada, nii et kaotad kontrolli seadme üle. See võib omakorda tekitada raskeid kehavigastusi. (43)7 Enne seda, kui asute kettsaagi teise kohta toimetama, lülitage see välja ja lukustage saekett ketipiduri abil. Kandke kettsaagi nii, et juhtplaat ja kett on suunatud tahapoole. Pikemal transportimisel peab juhtplaat olema kaitstud kaitsekattega.8 Kui te panete kettsae maapinnale, peab ketipidur olema tööle rakendatud ja teil tuleb sael ka silm peal hoida. Kui teete pikema vaheaja, lülitage mootor välja. Üldised eeskirjad 1 Kui on teada, mis on tagasiviskumine ja kuidas see tekib, pole üllatus nii suur. Teadlikkus aitab ohtu vähendada. Harilikult on tagasiviskumine küllalt nõrk, aga mõnikord võib see olla väga äkiline ja jõuline.2 Hoia parema käega alati tugevasti kettsae tagumisest käepidemest ja vasakuga esikäepidemest. Hoia sõrmed kindlalt ümber käepidemete. Hoida tuleb mõlema käega, hoolimata sellest, kas oled parema- või vasakukäeline. Nii väheneb tagasiviskumise oht ja suureneb sinu kontroll kettsae üle. Ära lase käepidemetest lahti! (44)3 Suurem osa õnnetusi seoses tagasiviskumisega juhtub laasimisel. Kanna hoolt, et sul oleks hea ja tasakaalustatud tööasend ja et ees ei oleks midagi, millele võiksid komistada või mis võiks tasakaalu häirida.Kui töötada tähelepanematult, võib juhtplaadi ohusektor riivata lähedal olevat oksa, puud või muud eset ja tekib tagasiviskumine.Saetav puu peab olema kontrolli all. Kui te saete väikseid ja kergeid puutükke, võivad need jääda saeketti kinni ja paiskuda teie vastu. See võib ka mitte ohtlikke kahjustusi tekitada, aga siiski ehmatada ja te võite kaotada kontrolli sae üle. Ärge saagige virna või oksi hunnikus, võtke nad eraldi ette. Saagige ainult ühte tüve või oksa korraga. Võtke lahtisaetud tükid ära ja kontrollige, et teie töökoht oleks kogu aeg korras ja jalgealune kindel. (52)TÄHTIS!Käesolevas peatükis on põhilised kettsaega töötamise ohutuseeskirjad. Need eeskirjad ei asenda aga professionaalseid oskusi, mida annab väljaõpe, ega kogemusi. Kui olukord on sulle tundmatu, katkesta töö ja palu abi asjatundjalt. Pöördu nõu küsimiseks kettsae müüja, hooldustöökoja või kogenud kettsae kasutaja poole. Ära hakka tööd tegema, kui sa tunned, et sul puuduvad selleks oskused ja kogemused!Enne kui hakkad kettsaagi kasutama, pead teadma, mis on tagasiviskumine, kuidas see tekib ja kuidas seda ära hoida. Juhised on toodud alajaotuses Kuidas vältida tagasiviskumist.Enne kui hakkad kettsaagi kasutama, pead teadma, mis vahe on juhtplaadi ülemise ja alumise äärega saagimisel. Vaadake juhiseid peatükist Meetmed tagasilöögi vältimiseks ja Seadme turvavarustus.Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.

ETTEVAATUST! Vahel takerduvad pilpad ketiveosüsteemi, mille tõttu kiilub kett kinni. Enne puhastamise alustamist lülitage seade alati välja ja ühendage toitejuhe lahti.TÖÖVÕTTED 286 – Estonian 4 Ära kunagi sae kettsaega kõrgemalt kui õlakõrguselt ja ära lõika juhtplaadi otsaga. Ära hoia kettsaagi kunagi ainult ühe käega! (45) 5 Seisa kindlal pinnal, ainult siis on sul kindel kontroll kettsae üle. Ära kunagi tööta seadmega, kui sa seisad redeli peal, oled puu otsas või kui sul pole kindlat jalgealust. (46) 6 Sae alati täisgaasil, siis liigub kett kiiresti. 7 Ole väga ettevaatlik, kui lõikad juhtplaadi ülemise äärega, s.t. lõikad altpoolt. Siis toimub nn. lükkav lõikamine. Lükkaval lõikamisel lükkab saekett saagi tagasi operaatori poole. Kui saekett jääb kinni, võib kettsaag tagasi lüüa teie suunas. (47) 8 Kui sul ei õnnestu saeketi lükkavale jõule vastu seista, võib kettsaag nii kaugele taha liikuda, et ainult juhtplaadi tagasiviskumise sektor jääb puuga kontakti, mille tulemuseks on tagasiviskumine. (48) Lõikamist juhtplaadi alumise äärega, s.t ülaltpoolt lõikamist, nimetatakse tõmbavaks lõikamiseks. Tõmbaval lõikamisel tõmbab kettsaag ennast puu poole ja saag puhkab puul. Tõmbava lõikamise ajal on sul parem kontroll nii kettsae kui ka tagasiviskumise sektori üle. (49) 9 Järgi teritamise ja hooldamise eeskirju. Kasuta ainult tootja poolt soovitatud juhtplaadi ja keti kombinatsioone. Juhised on toodud alajaotustes Lõikeseade ja Tehnilised andmed. Põhiline lõikamistehnika Üldised näpunäited

• Lõikamisel anna alati täisgaasi!

• Vabastage toitepäästik pärast igat lõikamist (kui mootor käib täispööretel liiga kaua ilma koormuseta, mida tekitab saagimine, võib ta rikki minna).

• Lõikamine ülalt = Tõmbav lõikamine.

• Lõikamine alt = Lükkav lõikamine. Lükkav lõikamine suurendab tagasiviskumise ohtu. Juhised on toodud alajaotuses Kuidas vältida tagasiviskumist. Oskussõnad Laasimine = Langetatud puu küljest okste lõikamine. Murdumine = Palk murdub enne, kui oled selle läbi saaginud. Viis tegurit, millele tuleb enne lõikamist tähelepanu pöörata: 1 Kanna hoolt, et juhtplaat ei kiiluks lõikesoones kinni. (50) 2 Kanna hoolt, et palk ei murduks. (50) 3 Kanna hoolt, et kett ei puudutaks maad või muud eset lõikamise ajal ega ka peale läbilõikamist. (51) 4 Kontrolli, kas esineb tagasiviskumise ohtu. (4) 5 Kas ilmaolud või ümbritsev pinnastik võivad mõjutada ohutust? Keti kinnikiilumist ja palgi murdumist põhjustab palgi toetumisviis ja see, kas palk on pinge all või mitte. Peaaegu alati on võimalik neid probleeme vältida, lõigates palki kahes järgus: altpoolt ja ülaltpoolt. Toeta palki nii, et kett ei kiiluks kinni ja palk ei murduks lõikamise ajal. Järgnevas kirjeldatakse tegutsemist tavalisemates olukordades, mis võivad ette tulla kettsaega töötamisel. Lõikamine Kui teil on virnastatud puid vaja saagida, tuleb puud ükshaaval panna saepukile või saagimisalusele ja siis saagida. Korjake saetud tükid kohe oma töökohast ära. Kui need jäävad jalgu, võib juhuslikult tekkida tagasilöök ja te võite ka tasakaalu kaotada, kui te jalgealune pole korras. (52) Palk lamab maas. Ei esine erilist ohtu keti kinnikiilumiseks ega palgi murdumiseks. Kuid kett võib puudutada maad pärast palgi läbilõikamist. Lõika palk läbi ülaltpoolt. Katsu vältida, et kett puutuks maad palgi läbilõikamise lõpul. Hoia täisgaasi, aga ole ettevaatlik. Kui palki on võimalik keerata, sae läbi umbes 2/3 tüvest. Keera palki ja lõika ülejäänud kolmandik teiselt poolt läbi. (53) Palk toetub ühest otsast. Murdumise oht on suur. Alusta lõikamist altpoolt (lõika umbes 1/3 palgist läbi). Lõpeta ülaltpoolt lõigates, et lõikesooned kohtuksid. (53) Palk on toetatud mõlemast otsast. Oht keti kinnikiilumiseks on suur. Alusta lõikamist ülaltpoolt (lõika umbes 1/3 palgist läbi). Lõpeta altpoolt lõigates, nii et lõikesooned kohtuvad. (54) Langetamistehnika Ohutsoon Ohutsoon langetatava puu ja kõrvalseisja vahel on vähemalt 2 1/2 puu pikkust. Hoolitse selle eest, et enne langetamist ja langetamise ajal keegi ei viibiks ohutsoonis. (55)

ETTEVAATUST! Ärge saagige nii, et te hoiate kettsaagi ainult ühe käega. Ühe käega hoides ei saavuta te täielikku kontrolli kettsae üle. Hoidke seadet alati kahe käega ja kindlalt.

ETTEVAATUST! Kui kett kiilub kinni, lülita mootor välja! Ära proovi kettsaagi lahti tõmmata. See võib vigastada ketti, kui kettsaag järsku lahti pääseb. Painuta lõikesoon näit. murdraua abil lahti ja vabasta juhtplaat.

ETTEVAATUST! Ärge saagige puid, mis on virnas ega puid, mis on tihedalt üksteise vastas. Sellises tööolukorras on tagasilöök väga kerge juhtuma ja see võib tekitada isegi eluohtliku vigastuse. TÄHTIS! Et puud langetada, on vaja suuri kogemusi. Kui sul pole kettsaega töötamise kogemusi, ära langeta puid. Ära võta ette tööd, millega toime tulekus sa pole kindel!TÖÖVÕTTED Estonian – 287 Langetamissuund Puu tuleb langetada järgnevaks laasimiseks ja tükeldamiseks maksimaalselt heas suunas. Ala, kuhu puu langeb, peab olema töötamiseks sobiv. Kui oled otsustanud, mis suunas puu peab langema, pead arvesse võtma ka puu loomulikku langemissuunda. Seda mõjutavad mitu tegurit:

• Takistused puu ümbruses: teised puud, õhujuhtmed, teed ja ehitised.

• Vaadake puu üle: kas puul pole kahjustusi või mädanikku, mis on puu langetamise seisukohalt olulised, enne kui hakkate puud langetama. Võib juhtuda, et pead laskma puul langeda loomulikus langesmissuunas, kuna on võimatu või ohtlik sundida seda soovitud suunas langema. Veel üks väga tähtis tegur, mis ei mõjuta langetamissuunda, vaid sinu turvalisust, on vajadus kindlaks määrata, kas puul on vigastatud või surnud oksi, mis langetamisel võivad murduda ja pähe kukkuda. Kõige tähtsam on, et puu ei langeks teisele puule otsa. Kinnijäänud puud langetada on väga ohtlik ning õnnetusoht on suur. Juhised on toodud alajaotuses Halvasti langenud puu käsitsemine. Tüve laasimine ja pääsetee kindlustamine Laasige puult kuni õla kõrguseni kõik oksad. Töötage suunaga ülalt allapoole ja nii, et puutüvi jääks teie ja sae vahele. (56) Eemalda puu all kasvav võsa ja veendu, et kivid, oksad, augud jne. ei tõkesta sinu pääseteed. Pääsetee peab olema kavandatava langetamissuuna suhtes umbes 135-kraadise nurga all. (57) 1 Ohupiirkond 2 Taganemistee 3 Langetamissuund Langetamine Langetamine toimub kolme lõikega. Kõigepealt tuleb teha langetussälk, mis koosneb ülemisest ja alumisest sisselõikest; lõpuks tuleb teha langetav sisselõige. Kui need lõiked on tehtud õigesse kohta, on võimalik langemist suunata väga täpselt. Langetussälk Juhtsälgu väljalõikamisel alustatakse ülemisest lõikest. Suunake sae langetussuunamärgistus (1) mõne eemal asuva sihtmärgi poole, kuhu soovite puud langetada (2). Seiske paremal pool puud, sae taga ning saagige tõmbava saeketiga. Pärast seda tuleb teha alumine sisselõige, nii et see lõpeks samas kohas, kus ülemine sisselõige. (58) Langetussuunda määrav sälk peab ulatuma tüvesse 1/4 läbimöödu võrra. Nurk ülemise ja alumise sisselõike vahel peab olema 45 kraadi. Kohta, kus sisselõiked kohtuvad, nimetatakse langetussälgu jooneks. See peab olema täiesti horisontaalne ning valitud langemissuuna suhtes täisnurga (90°) all. (59) Langetav sisselõige Langetav sisselõige tuleb teha puu teisele poolele ja see peab olema täiesti horisontaalne. Seisa vasakul pool puud ja lõika juhtplaadi alumise äärega. Tee langetav sisselõige umbes 3-5 cm (1,5-2 tolli) langetussälgu horisontaallõikest kõrgemale. (60) Toeta kooretugi (kui see on paigaldatud) pideriba taha. Suru täisgaasiga saag aeglaselt tüvesse. Jälgi, kas puu ei hakka liikuma soovitud langetamissuunast erinevas suunas. Suru langetuskiil või -raud sisselõikesse, niipea kui lõige on selleks küllaltki sügav. (61) Lõpeta langetav sisselõige paralleelselt langetussälgu joonega, nii et vahemaa nende vahel on vähemalt 1/10 tüve läbimöödust. Tüve läbilõikamata osa nimetatakse pideribaks. Pideriba toimib nagu uksehing, mis kontrollib puu langemissuunda. (62) Kui pideriba on liiga kitsas ning langetav sisselõige või langetussälgu suunda määravad sisselõiked ei ole tehtud õigesse kohta, ei ole üldse võimalik puu langemissuunda kontrollida. (63) Kui langetussälk ja langetav sisselõige on tehtud, hakkab puu omaenda raskuse all langema. Vajaduse korral kasuta langetuskiilu või -rauda. (64) Soovitame kasutada saagi, millel on puu läbimõõdust pikem saelatt, et te saaksite nii langetamislõike kui suunava lõike teha ühelt poolt saagimisega, nn. lihtsaagimisega. Vaadake juhiseid peatükist Tehnilised näitajad, kus on toodud andmed, milliseid saelatte saab teatud mudelite puhul kasutada. (65) Leidub võimalusi ka selliste puude langetamiseks, mille tüve läbimõõt on suurem kui juhtplaadi pikkus. Sellega kaasneb siiski palju suurem tagasiviskumise oht, sest juhtplaadi ohusektor võib sattuda kergesti puuga kontakti. (4) Halvasti langenud puu käsitsemine "Kinnijäänud" puu vabastamine Kinnijäänud puud langetada on väga ohtlik ning õnnetusoht on suur. Ärge püüdke saagimisega alla saada teisele puule langenud puud. Ärge töötage ohtlikus piirkonnas, kus on maapinnale langemata kinnijäänud puid. (66) TÄHTIS! Ohtlike langetamiste korral peab kõrvaklapid kõrvadelt eemaldama kohe pärast saagimist, et hääled ja hoiatussignaalid oleksid kuuldavad.

ETTEVAATUST! Kui sul puudub vastav väljaõpe, ära langeta puid, mille läbimõõt ületab juhtplaadi pikkuse!TÖÖVÕTTED 288 – Estonian Kindlaim moodus on kasutada vintsi.

• Traktorile monteeritud vints (67)

• Kaasaskantav vints (70) Pinge all olevate puude ja okste lõikamine Ettevalmistused: Hinda, kuhupoole puu või oks liigub, kui see pääseb pingest, ning kus asub selle loomulik murdumiskoht (s.t. see koht, kus puu või oks murdub, kui seda veel rohkem painutada). Otsusta, missugune on kõige kindlam moodus pinget kõrvaldada ja kas saad seda teha ohutult. Rasketes olukordades on ainus ohutu moodus kettsaag ära panna ja kasutada vintsi. Üldised näpunäited: Seisa nii, et puu või oks ei tabaks sind, kui see pinge alt vabaneb. (71) Tee sisselõikeid murdumispunktis või selle läheduses. Tee üks või mitu sisselõiget nii sügavalt, kui vaja pinge vähendamiseks ja tüve või oksa murdumiseks murdumispunktis. (69) Ära lõika kunagi otse läbi pinge all olevat puud või oksa! Kui teil tuleb saagida läbi puutüve või oksa, tehke kaks-kolm lõiget 3 cm vahedega 3-5 cm sügavuseni. (72) Jätkake saagimist, et oks või tüvi vabaneks pingest. (73) Saagige puud või oksa teiselt poolt, kui pinge on vabanenud. Tagasiviskumise vältimine Mis on tagasiviskumine? Tagasiviskumine on kettsae kiire reaktsioon, mis tekib siis, kui juhtplaadi otsa ülemine veerand ehk ohusektor riivab mingit eset ja selle peale saag tagasi lööb. (48) Tagasiviskumine on alati juhtplaadi sihis. Enamasti viskub kettsaag juhtplaadiga üles või tahapoole, kasutaja suunas. Mõnikord võib ette tulla tagasiviskumist ka teistes suundades, sõltuvalt sellest, kuidas paikneb kettsaag, kui selle ohusektor eset riivab. Tagasiviskumine tekib ainult siis, kui juhtplaadi tagasiviskumise ohusektor riivab eset. (4) Laasimine Veendu, et sa saad kindlalt seista ja takistamatult tööd teha! Töötades seisa vasakul pool tüve. Hoia kettsaagi keha lähedal, et sul oleks sae üle maksimaalne kontroll. Kui on võimalik, lase kettsael toetuda puutüvele. (74) Hoia alati kettsaagi enda suhtes teisel pool tüve. Palgi tükeldamine Juhised on toodud alajaotuses Põhiline lõikamistehnika.

ETTEVAATUST! Tagasiviskumine võib olla väga ootamatu ja jõuline; operaatori poole võib lüüa kettsaag, juhtplaat või kett. Kui kett sel momendil jookseb, võivad tagajärjeks olla rasked või isegi eluohtlikud vigastused. Seetõttu on väga tähtis, et teaksid, millest tagasiviskumine tekib ja kuidas seda vältida ettevaatlikkuse ja õigete töövõtetega.

ETTEVAATUST! Suurem osa õnnetustest tagasilöögiga juhtub puude laasimisel. Ärge kasutage saagimiseks tagasilöögisektorit. Olge ettevaatlik, ärge laske saelati otsa puutuda vastu tüve, oksi või muid esemeid. Eriti ettevaatlik tuleb olla okstega, mis on pinge all. Oks võib teie vastu paiskuda, kui see pingest vabaneb ja tekitada tõsise kahjustuse.HOOLDUS Estonian – 289 Üldised näpunäited Seadme kasutaja võib teha ainult selliseid hooldamis- ja korrastustöid, mida on kirjeldatud käesolevas kasutusjuhendis. Keerukamate tööde tegemiseks tuleb pöörduda volitatud töökoja poole. Kettsae ohutusvarustuse kontroll, korrashoid ja hooldus Ketipidur ja turvakäepide Kontrolli turvakäepidet• Kontrolli, et turvakäepidemel ei oleks pragusid ega muid nähtavaid vigastusi. (75)• Liigutage turvakäepidet edasi-tagasi ja veenduge, et see liigub vabalt ning on kindlalt seadme külge kinnitatud. (76) Kontrolli automaatpidurit• Asetage väljalülitatud kettsaag kännule või mõnele muule tasasele pinnale. Vabastage eesmine käepide ning laske saag oma raskuse mõjul langeda, pööreldes tagumise käepideme ümber kännu suunas.Kui juhtplaat puudutab kändu, peab pidur toimima. (77)Kontrolli pidurilülitit• Aktiveerige kettsaag. Hoolitsege selle eest, et kett ei puutuks vastu maad või muid esemeid. Vt. juhiseid alajaotusest Käivitamine ja seiskamine.• Võta kettsaag kindlalt kätte, haarates sõrmedega ümber käepidemete. (44)• Anna täisgaasi ja aktiveeri ketipidur, surudes käerandme vastu turvakäepidet. Ära lase esikäepidemest lahti. Kett peab kohe peatuma. (78) Toitelüliti väljalülitamine

• Veenduge, et toitelüliti on pärast toitelüliti lukustuse vabastamist tühikäigu asendisse lukustatud. (79)• Vajutage toitelüliti lukustust ning veenduge, et see liigub pärast vabastamist tagasi algasendisse. (80)• Veenduge, et toitelüliti ja toitelüliti lukustus liiguvad takistamatult ning tagastusvedrud on töökorras. (81)• Käivitage kettsaag ja andke täisgaasi. Vabastage toitelüliti ja veenduge, et kett peatub täielikult. Ketipüüdja
• Kontrolli, et ketipüüdja ei oleks vigastatud ning et see oleks kindlalt kinnitatud kettsae korpusele. (82) Jahutussüsteem Võimalikult madala töötemperatuuri tagamiseks on seade varustatud jahutussüsteemiga.Jahutussüsteem koosneb järgnevatest osadest:1 Õhuvõtuava (toitepäästiku all).2 Mootori tiivik.• Puhastage jahutussüsteemi kord nädalas harjaga, raskete tööolude puhul tihedamini. Määrdunud või ummistunud jahutussüsteemi puhul kuumeneb seade üle ning tagajärjeks on seadme kahjustused. ETTEVAATUST! Enne seadme monteerimistöid, hooldamist ja/või ülevaatust tuleb kettsaag alati vooluvõrgust lahti ühendada.Pange tähele! Seadme hooldamine ja parandamine nõuab vastavat väljaõpet. Eriti oluline on see turvavarustuse osas. Kui teie seadme kontrollimisel selgub, et mõni allpool nimetatud asjadest pole korras, tuleb seade viia parandusse.290 – Estonian HOOLDUS Hooldusskeem Alljärgnevas on toodud seadme hooldustööde nimekiri. Enamike tööde kohta on antud ka kirjeldus osas Hooldus. Igal kasutuskorral Sagedasti Aeg-ajalt Puhasta seade väljastpoolt. Viili maha karedus juhtplaadi külgedel. Veenduge, et toitelüliti osad toimivad ohutusnõuete kohaselt. (Toitelüliti lukustus ja toitelüliti.) Tühjendage õlipaak ja puhastage seest. Puhasta ketipidur ja kontrolli selle ohutuseeskirjade kohast toimimist. Kontrolli, et ketipüüdja ei oleks vigastatud; asenda see vajaduse korral. Puhuge toode ja aku jahutuspesad ettevaatlikult suruõhuga läbi. Keera iga päev juhtplaati ümber, et kulumine oleks mõlemilt poolt ühtlane. Kontrolli, et määrdeauk ei oleks ummistunud. Puhasta ketisoon. Kontrolli, kas juhtplaat ja kett saavad küllaldaselt õli. Kontrollige, kas saeketil pole nähtavaid pragusid neetides ja lülides, kas needid ja lülid pole liiga kulunud, kas saekett pole jäik. Vahetage, kui vaja. Terita kett ja kontrolli selle pinget ja seisundit. Kontrolli, et keti veoratas ei oleks üleliigselt kulunud, asenda vajaduse korral. Puhastage seadme õhuvõtuava. Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud.Estonian – 291 TEHNILISED ANDMED Tehnilised andmed

1. märkus: ümbritsevasse keskkonda leviva müra võimsus L

, mõõdetud vastavalt EÜ direktiivile 2000/14/EÜ Lisaga V. 2. märkus: ISO 22868 järgi arvutatakse helirõhutaseme ekvivalenti eri helirõhutasemete kaalutud dünaamilise energia summana eri töötingimustel. Helirõhutaseme ekvivalendi statistilisel tüüplevil on standardselt 2,5 dB (A) kõrvalekalle. 3. märkus. Vibratsioonitase standardi EN 60745–2–13 järgi. Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 1,5 m/s

. Esitatud vibratsiooniandmed pärinevad mõõtmistest, kui masin on varustatud juhtplaadi pikkuse ja soovitatud ketitüübiga. 418EL 420EL Elektrimootor Tüüp Jadaergutusega vahelduvvoolumootor Jadaergutusega vahelduvvoolumootor Võimsus 1800W 2000 W Pingevahemik 230-240V 230-240V Õlitussüsteem Õlipumba tüüp Automaatne Automaatne Õlipaagi maht, liitrit 0,20 0,20 Kaal Kettsae mass tühja ketiõli paagiga ning ilma juhtplaadi ja ketita (kg) 4.7 4.7 Müraemissioon (vt. 1 märkust) Müra võimsustase, dB (A) 101,9 101,9 Müra võimsustase, garanteeritud L

dB (A) 103 103 Müratasemed (vt. 2 märkust) Ekvivalentne müra rõhutase kasutaja kõrvas, dBA 90,8 90,8 Ekvivalentsed vibratsioonitasemed, a h (vt. 3 märkust) Esikäepide, m/s

1,5 1,5 Kett/juhtplaat Soovitatud juhtplaadi pikkus, tolli/cm 14/35 16/40 Efektiivne lõikepikkus, tollid/cm 12.5/32 14/35.5 Veoratta tüüp/hammaste arv Spur/6 Spur/6 Maksimaalne ketikiirus, m/s 14.5 14.5

Hoiatus! Sõltuvalt tööriista kasutusviisist võib mootortööriista kasutamise ajal tekkiv vibratsioon seadme dokumentatsioonis esitatud koguväärtusest erineda. Kasutajad peaksid välja selgitama isikukaitsemeetmed, mis põhinevad eeldatavatel tegelikel töötingimustel (arvestada tuleb töötsükli kõiki etappe – lisaks täisvõimsusega töötamisele loeb ka see aeg, mil seade on välja lülitatud, ja see aeg, kui seade töötab tühikäigul).292 – Estonian TEHNILISED ANDMED Juhtplaadi ja keti kombinatsioonid Need saagimisseadmed on ette nähtud Husqvarna mudelitele 418 EL ja 420 EL. Saeketi teritamine ja teritusmallid EÜ kinnitus vastavusest (Kehtib vaid Euroopas) Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel +46-36-146500, kinnitab oma ainuvastutusel, et Husqvarna juhtmega kettsaed 418 EL ja 420 EL 2016. aasta seerianumbritest alates (aastaarv ja sellele järgnev seerianumber on märgitud selgelt mudeli etiketile) vastab järgnevas NÕUKOGU DIREKTIIVIS toodud nõuetele: - 2006/42/EÜ (17. mai 2006. a), 'mehhanismide kohta'. - elektromagnetilise ühilduvuse direktiiv 26. veebruar 2014, 2014/30/EL. - müradirektiiv 8. maist 2000 2000/14/EÜ. - 8. juuni 2011, „teatavate ohtlike ainete kasutamise piiramise kohta” 2011/65/EL. Järgitud on alljärgnevaid standardeid: EN 60745-1:2009 + A11:2010, EN 60745-2-13:2009 + A1:2010, EN 55014-1:2006 + A1:2009 + A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 Kontrollorgan: NB2140, DEKRA Testing and Certification Gmbh, Enderstraße 92b, 01277 Dresden, Saksamaa, on teinud EÜ tüübikontrolli vastavalt masinadirektiivi (2006/42/EÜ) artikli 12 punktile 3b. EÜ-tııbikinnitused vastavalt lisale IX kannavad numbrit: 4815039.16001-1 Teave müra kohta on toodud peatükis Tehnilised andmed. Tarnitud kettsaag on identne EÜ tüübikontrolli läbinud seadmega. Huskvarna 1. september 2016. aasta Lars Roos, Arendusdirektor (Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni eest vastutaja.) Mudel Juhtplaat Saekett Pikkus, cm/ tollid Ketisamm, tolli Saetee laius,

Maksimaalne tähiku hammaste arv. Tüüp Pikkus, veolülid (tk) 418 EL 14 (35) 3/8 1,3 7T Husqvarna H37
