GEBRUIKSAANWIJZING 418EL HUSQVARNA

NL Gebruiksaanwijzing, 172-196

Sahauksen perusteknijkka

Symbolen op de machine:

Vertaling van de originele Zweedse bedieningsinstrumenties.

WAARSCHUWING! Motorkettingzagen können gevaarlijk zijn! Slordig of onjuist gebruik kan resulteren in ernstig letsel of overlijden van de gebruiker of anderen.

Neem de gebruiksanaanjijing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Draag altijd:

Goedgekeurde veiligheidshelm
- Gehoorbeschemers
Veiligheidsbril of vizier

Dit product voldoet aan de geldende CE-richtlijnen.

Geluidsemissieaar de omgeving volgens de richtlijnen van de Europese Gemeenschap.De emissie van de machine wordt aangegeven in het hoofdstuk Technische gegevens en op plaatjes.

De gebruiker要去 steeds beide handen gebruiken om de kettingzaag te bedieren.

Bedien een kettingzaag nooit verwijl u deze slechts met een hand vasthoudt.

Laat de punt van het zaagblad nooit in contact komen met een voorwerp.

WAARSCHUWING! Er kan terugslag optreten wonneer de punt van het zaagblad in contact kommt met een voorwerp en een reactie veroorzaken waardoor het zaagblad omhoog enaar achteren maar de gebruiker toe komt. Dit kan ernstig persoonlijk letsel verooorzaken.

Rotatierichting van de zaagketting en maximale lenghte van het zaagblad.

Houd omstandersuitdebuurt.

Verwijder de stekker voor afstellen of reinigen.

Risico van elektrische schok.

Verwijder de stekker direct uit de voeding als de kabel beschadigd of doorgesneden is.

Kettingrem geactiveerd (rechts) Kettingrem, nicht geactiveerd (links)

Zaagkettingolie aanbrengen.

Milieuetikettering. Dit symbol op het product of de verpakking geeft aan dat het product Niet mag worden behandeld als huishoudelijk afval. Het moet inplaats waarvan ingeleverd worden bij een geschikt recylcestation voor de recycling van elektrische en elektronische apparatuur.

Stel het product Niet bloot aan regen.

Dubbele isolatie

Overige op de machine aangegeven symbolen/ plaatjes verwijzenaar specifieke eisen aan certificering op bepaalde markten.

Symbolen in de gebruiksaanwijzing:

Haal de stekker van het product altijd uit de voeding bij monteren, controleren en/ of uittvoeren van onderhoud.

Gebruik.altijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaaakt worden.

Controleer met het blote oog.

De kettingrem要去 geactiveerd zich wanneer u de motorkettingzaag start.

WAARSCHUWING! Er kan terugslag optreden wanneer de punt van het zaagblad in contact kommt met een voorwerp en een reactie verooorzaken waardoor het zaagblad omhoog enaarachten aan de gebruiker toe komt. Dit kan ernstig persoonlijk letselveroorzaken.

Inhoud verpakking:

Kettingzaag

Ketting

Zaagblad

Gebruiksaanwijzing

Zaagbladbescherming

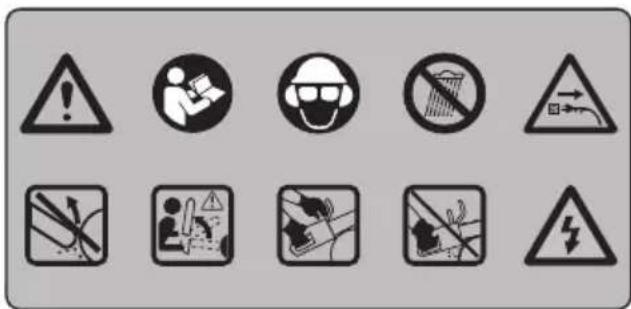

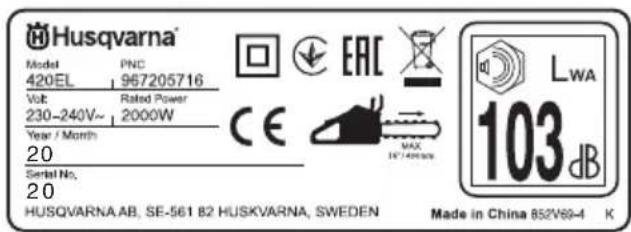

U vindt de volgende stickers op uw apparaat.

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine: 172

Symbolen in de gebruiksaanwijzing: 173

Inhoud verpakking: 173

INHOU

Inhoud 174

INLEIDING

Besteklant! 175

WAT IS WAT?

Wat is wat op de motorkettingzaag? 175

ALGEMENE VEILIGHEIDSINSTRUCTIES

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap 176

Maatregelen voor gebruik van een neue motorkettingzaag 179

Belangrijk 180

Gebruik altijd uw gezond verstand 180

Persoonlijke veiligheidsuitrusting 180

Veiligheidsuitrusting van de machine 181

Kettingrem met terugslagbeveiliging 181

Snijuitrusting 182

MONTEREN

Monteren van zaagblad en ketting 186

STARTEN EN STOPPEN

Starten en stoppen 187

ARBEIDSTECHNIEK

Voor ieder gebruik: 188

Algemene werkinstructies 188

Maatregelen die terugslag voorkomen 192

ONDERHOUD

Algemeen 193

Controle, onderhoud en service van de veiligheidsuitrusting van de motorkettingzaag .... 193

Neuswiel van het zaagblad smeren 193

Koelsystem 193

Onderhoudsschema 194

TECHNISCHE GEGEVENS

Vijlen en vijilmallen van de zaagketting 196

EG-verklaring van overeenstemming 196

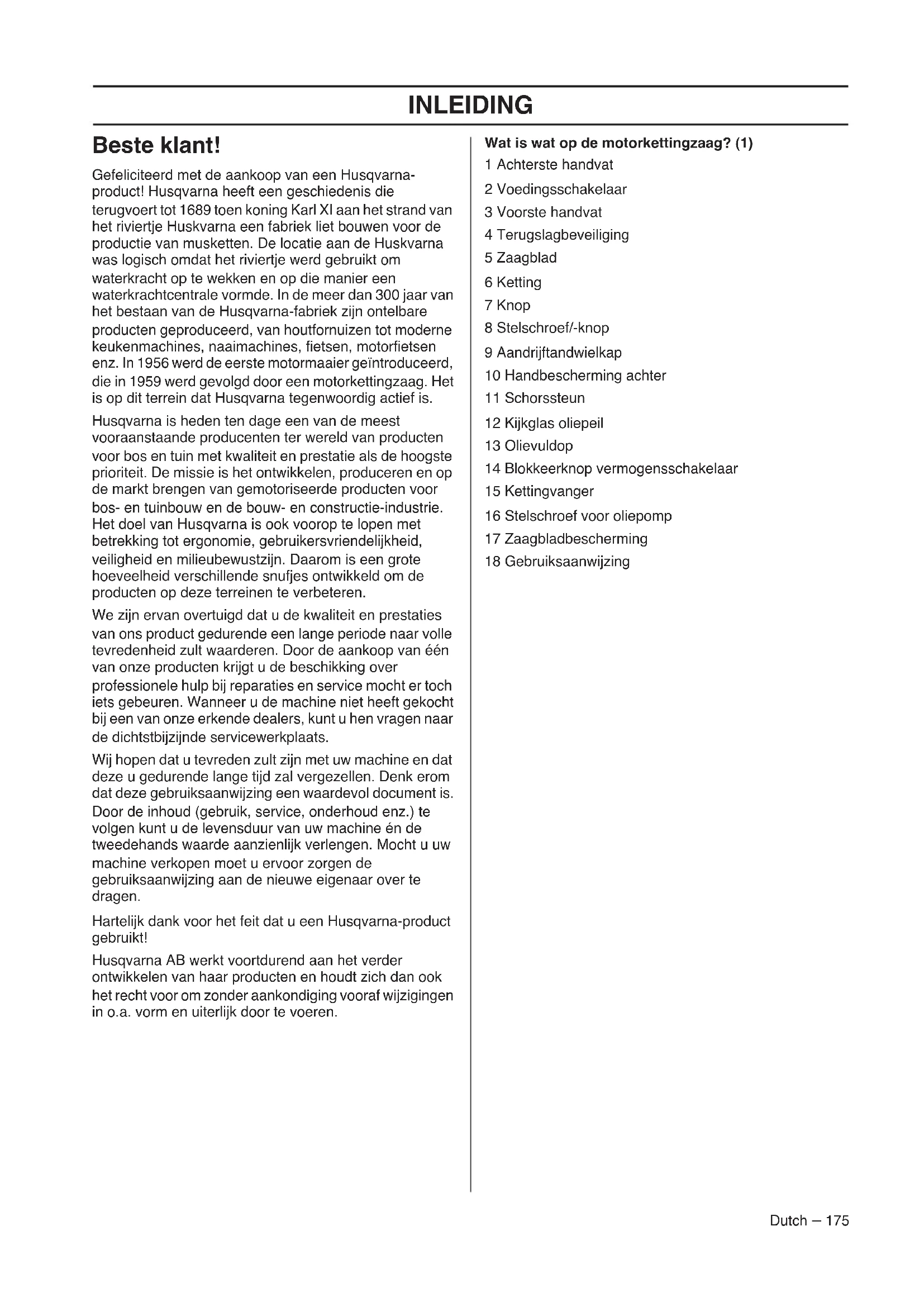

Beste klant!

Gefeliciteerd met de aankoop van een Husqvarna-product! Husqvarna heeft een geschiedenis die terugvoert tot 1689 toen koning Karl XI aan het strand van het riviertje Huskvarna een fabriek liet bouwen voor de productie van musketten. De locatie aan de Huskvarna was logisch omdat het riviertje werk gebrukt om waterkracht op te wekken en op die manier een waterkrachtcentrale vormde. In de meer dan 300aar van het bestaan van de Husqvarna-fabriek zijn ontelbare producten ges Produceerd, van houtfornuizen to moderate keukenmachines, naalmachines, fietsen, motorfietsen enz. In 1956 ward de eerste motormaaier geintroduceerd, die in 1959 ward gevolgd door een motorkettingzaag. Het is op dit terrein dat Husqvarna gegenwoordig actief is.

Husqvarna is heden ten dage een van de meest vooraanstaande producenten ter wereld van producten voor bos en tuin met kwaliteit en prestatie als de hoogste prioriteit. De missie is het ontwikkelen, produceren en op de markt brengen van gemotoriseerde producten voor bos- en tuinbouw en de bouw- en constructie-industrie. Het doel van Husqvarna is ook voorop te lopen met betrekking tot ergonomie, gebruikersvriendelijkheid, veiligheid en milieuubewustzijn. Daarom is een grote hoeveelheid verschillende snufjes ontwikkeld om de producten op deze terreinen te verbeteren.

We waren ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een langeperiodeaar volte tevredenheid zult waarderen. Door de aankoop van een van onze producten krijt u de beschikking over professionele hulp bij reparations en service mocht er toch iets gebeuren. Wanner u de machine Niet heeft gekocht bij een van onze erkende dealers, kurz u hen vragen aanr de dichtstbijzijnde serviceworkplaats.

Wij hopen dat u tevreden zult+zijn met uw machine en dat\ deze u gedurende lange tijd za vergezellen. Denk erom\ dat deze gebruiksaanwijzing een waardevol document is.\ Door de inhoud (gebruik, service, onderhoud enz.) te\ volgen=kunt u de levensduur van uw machine en de\ tweedehands waarde aanzienlijk verlengen. Mocht u uw\ machine verzopen moet u ervoor zorgen de\ gebruiksaanwijzing aan de neue eigenaar over te\ dragen.

Hartelijk dank voor het feit dat u een Husqvarna-product gebruikt!

Husqvarna AB werkkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

Wat is wat op de motorkettingzaag? (1)

1 Achterste handvat
2 Voedingssschakelaar
3 Voorste handvat
4 Terugslagbeveiling
5 Zaagblad
6 Ketting
7 Knop
8 Stelschroef/-knop
9 Aandrijftandwielkap
10 Handbescherming acheer
11 Schorssteun
12 Kijkglas oliepeil
13 Olievuldop
14 Blokkeerknop vermogensschakelaar
15 Kettingvanger
16 Stelschroef voor oliepomp
17 Zaagbladbescherming
18 Gebruiksaanwijzing

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en instructies door. Het negeren van waarschuwingen en instructies kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben.

BELANGRIJK! Bewaar alle waarschuwingen en instructies voor later gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst zowel waar gereedschappen die op hetlichtnet (met snoer) werken als gereedschappen die met een accu (snoerloos) werken.

Veiligheid op de werkplek

Zorg ervoor dat de werkplek schoon en goed verlicht is. Rommelige of donkere werkplekken werken ongelukken in de hand.
- Gebruik elektrisch gereedschap nicht in een omgeving waar ontploffingsgevaar bestaat, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen geben vonken af die ontbranding van het stof of de dampen+kennenveroorzaken.
- Houd kinderen en omstanders op afstand wanner u elektrisch gereedschap gelebruikt. Als u wordt afgeleid, bestaat de kans dat u de controle over het gereedschap verliest.

Elektrische veiligheid

• Elektrisch gereedschap moet geschikt zijn voor het betreffende stopcontact. Breng nooit wijzigingen aan in de stekker. Gebruik nooit een adapterstekker in combinatie met geaarde elektrische gereedschappen. Ongemodificierde stekkers en passende stopcontacten beperken het risico op elektrische schokken.
  Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken wonneer uw lichaam met aarde verbonden is.
• Stel elektrische gereedschappen nicht bloot aan regen of vochtige omstandigheden. Water dat in elektrisch gereedschap binnendringt, verhoegt het risico op elektrische schokken.
• Gebruik het snoer Niet voor oneigenlijke doeleinden. Gebruik het snoer nooit om elektrisch gereedschap te dragen, op te tilen of uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of

bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.

• Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis wonneer u buiten werkt met elektrisch gereedschap. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis verlaagt het risico op elektrische schokken.
  In het geval dat het onvermijdelijk is om elektrisch gereedschap in een vochtige locatie te gebruiken, kaak dan gebruik van een voeding die beschermd wordt door een aardlekbeveiliging. Het gebruik van een aardlekbeveiliging verlaagt het risico op elektrische schokken.

Persoonlijke veiligheid

• Wees altijd alert, kijk wat u doet en gebruik uw gezond verstand wonneer u elektrisch gereedschap gebruikt. Gebruik elektrisch gereedschap Niet wonneer u vermoeid bent of onder invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheid tijdens het werken met elektrisch gereedschap kan ernstig persoonlijk letsel tot gevolg hebben.
  Maak altijd gebruik van persoonlijke beschemmingsmiddelen. Gebruik altijd oogbescherming. Beschemmingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken persoonlijk letsel.
• Voorkom een onbedoelde start. Verzeker u ervan dat de schakelaar in de OFF-positie (uit) staat voordat u het gereedschap aansluit op een spanningsbron en/of accu, oppakt of draagt. Het dragen van elektrisch gereedschap met de vinger op de schakelaar of het aansluten van elektrisch gereedschap verwijl de schakelaar is ingeschakeld, werkt ongelukken in de hand.
• Verwijder eventuele (instel)sleutels voordat u het elektrisch gereedschap inschakelt. Een sleutel die is bevestigd aan een draaiend onderdeel van het elektrische gereedschap kan persoonlijk letsel tot gevolg hebben.
• Voorkom overstrekken. Zorg dat u alkijd stevig en in balans staat. Zo hebt u een betere controle over het elektrisch gereedschap in onverwachte situatuies.
• Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenenuit de buurt van bewegende delen. Loszittende kleding, sieraden of langhaar kan vast komen te zitten in bewegende delen.
• Als de möglichkheid besteht voor het opvangen van stof moet u ervoor zorgen dat deze is aangesloten en op de juiste wijze worden gebruikt. Het gebruik van stofopvang kan stofgerelateerde gezaren beperken.

Gebruik en onderhoud van elektrisch gereedschap

• Gebruik elektrische gereedschap nicht voor taken waarvoort het Niet geschikt is. Gebruik voorijdere klus het juiste elektrische gereedschap. Het juiste elektrische gereedschap doet de klus better en veiligiger op het vermogen waarvoort het ontworpen is.
• Gebruik het elektrische gereedschap Niet als de aan/uitschakelaar Niet werkt. Elektrisch gereedschap dat Niet kan worden in- enuitgeschakeld via de schakelaar is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder de accu van het elektrische gereedschap voordatu aanpassingen maakt, accessoires verwisselt of het elektrische gereedschap opbergt. Dergelijkke voorzorgsmaatregelen verlagen de kans dat het elektrische gereedschap per ongeluk worden ingeschakeld.
• Berg elektrisch gereedschap dat u Niet nodig hebt op buiten het bereik van kinderen en LAST personen die onbekend zich met het elektrische gereedschap of deze instructies Niet werken met het elektrische gereedschap. Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers.
• Onderhoud elektrisch gereedschap goed.
  Controller op onjuiste montage of vastlopen van bewegende delen, gebroken onderdelen en andere condities die de werkung van het elektrische gereedschap konnen beinvloeden.
  Laat elektrisch gereedschap in geval van beschadiging repareren voordat u het wee gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhonden elektrische gereedschappen.
  Houd snijgereedschappen scherp en schoon. Goed onderhonden snijgereedschappen met scherpe snijranden zullen minder gauw vastlopen en zich eenvoudiger onder controle te houden.
• Gebruik het elektrische gereedschap, de accessoires, gereedschapsbits en dergelijk in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en het type klus dat moet worden uitgevoerd. Gebruik van het elektrische gereedschap op een andere wijze dan waar voor het bedoeld is, kan tot gevaarlijke situatuies leiden.

Service

• Laat uw elektrische gereedschap repareren door een erkend reparateur die uitsluitend gebruik maakt van identieke verrangende onderdelen. Dit zorgtervoordat deveiligheid van het elektrische gereedschap wordt gehandhaafd.

Veiligheidswaarschuwingen voor de motorkettingzaag

Houd alle lichaamsdelen weg van de zaagketting als de motorkettingzaag in werkig is. Controller voordat u de motorkettingzaag start of de zaagketting niets raakt. Als u even Niet oplet, kan uw kleding of lichaam vast komen te zitten in de zaagketting bij het gebruik van een motorkettingzaag.
Houd de motorkettingzaag altijd vast met uw rechtterhand op de awhileandroep en uw linkerhand op de voorhandgreep. Als u de motorkettingzaag andersom vasthoudt, neemt de kans op persoonlijk letsel toe; doe dat dus nooit.
- Houd het elektrische gereedschap alleen vast bij het geisoleerde grijpoppervlak, waar de zaagketting verborgen bedrading of het eigensnoer kan raken. Als de zaagketting een draad onder stroom aanraakt,+kennen blootliggende draden de metalen onderdelen van het elektrische gereedschap onder stroom zieten en kan de gebruiker een elektrische schok krijgen.
- Draag een veiligheidsbril en gehoorbescherming. We raden u aan verdere beschemingsuitrusting voor hoofd, handen, benen en voeten te gebruiken. Als u voldoende beschemende kleding draagt, neemt de kans op personlijk letsel door rondvliegend vuil of onbedoeld contact met de zaagketting af.
- Bedien een motorkettingzaag nooit verwijl u in een boom staat. Als u een motorkettingzaag gebruikt verwijl u in een boom staat, kan dat persoonlijk letselveroorzaken.
- Ga.altijd goed staan en bedien de motorkettingzaag alleen terwijl u op een vaste, stevige en vlakke ondergrond staat. Gladde of instabiele oppervlakken, zoals ladders, kunnen ervoor zorgen dat u uw evenwicht of de controle over de motorkettingzaag verliest.
- Als u een tak doorzaagt die onder spanning staat, zorg dan dat de tak u Niet kan raken. Als de spanning in de houtvezels vrijkomt, kan de geveerde tak de gebruiker raken en/of ervoor zorgen dat de gebruiker de motorkettingzaag nicht meer onder controle heeft.
- Wees zeer voorzichtig als u struiken enjonge bomen zaagt. Het dunne materiaal kan vast komen te zitten in de zaagketting enaar voren maar u toe zwiepen of uuit uw evenwicht brengen.
- Draag de motorkettingzaag bij de handgreep met de motorkettingzaag uitgeschakeld en uit de buurt van uw lichaam. Als u de motorkettingzaag vervoert of opbergt,要去 u altijd de afdekking over het zaagblad aanbrengen. Als u de motorkettingzaag goed hanteert, verlaagt u de kans op onbedoeld contact met de bewegende zaagketting.

• Volg de instructies voor het smeren, het spannen van de ketting en het verwisselen van accessoires. Als de zaagketting Niet goed is gespannen of gesmeerd, kan de ketting breken en neemt de kans op terugslag toe.
• Houd de handgrepen droog, schoon en vrij van olie en vet. Vettige, met olie bedekte handgrepen zijn glad, waardoor u de contrôle kunt verliezen.
• Zaag alleen hout. Gebruik de motorkettingzaag alleen waarvoor hij is bedoeld. Voorbeeld: gelebruik de motorkettingzaag Niet om plastic, metselwerk of ander bouwmateriaal dan hout door te zagen. Als de motorkettingzaag voor andere toepassingen dan bedoeld worden gebruikt, kan dat tot gevaarlijke situatuies leiden.
• We raden neue gebruikers ten sterkste aan om het zagen van stammen op een zaagbok of -houser te oefenen.

Oorzaken van terugslag en het voorkomen ervan door de gebruiker

• Er kan terugslag optreden wanner de punt van het zaagblad in contact kommt met een voorwerp of wanner de zaagsnede dichtklapt en de zaagketting in de snede worden geblokkeerd. Soms kan er bij contact met de punt een reactie in tegengestelde richting ontstaan, waardoor het zaagblad omhoog en maar achefteren�d gebruiker toe komt. Als de zaagketting aan de bovenkant van het zaagblad klem komt te zitten, kan het zaagblad snug op de gebruiker af komen. Bij deze reacties kut u de controle over de zaag verliezen, wat kan leiden tot ernstig persoonlijk letsel. Vertrouw Niet uitsluitend op de veiligheidsvoorzieningen die in de zaag+zijn geintegreerd. Bij het gebruik van een motorkettingzaag moet u een aantal stappen nemen om ongevallen of letsel bij het zagen te voorkomen. Terugslag is het gevolg van verkeerd gebruik en/of verkeerde bedrijfsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder worden beschreiben:
• Houd de zaag stevig vast, met uw duimen en vingers rond de handgrepen van de motorkettingzaag, met beiden handen op de zaag en uw lichaam en arm zodanig geplaatst dat u eventuele terugslag kut opvangen. De kracht van een terugslag kan door de gebruiker onder controle worden gehonden, Mits de juiste voorzorgsmaatregelen worden genomen. Laat de motorkettingzaag Niet los.
• Reik nicht te ver en zaag nicht boven schouderhoogte. Zo voorkomt u onbedoeld contact met de punt en houdt u de motorkettingzaag in onverwachtete situatuies beter onder controle.
• Gebruik allen verrangende zaagbladen en kettingen die door de fabrikant worden gespecifieerd. Als er verkeerde verrangende

zaagbladen en kettingen worden gebruikt, kan de ketting breken en/of kan er terugslag ontstaan.

• Volg de instructies van de fabrikant voor het slijpen en onderhonden van de zaagketting. Als de zaagdiepte worden verkleind, kan de terugslag toenemen.

• Het is aanbevolen dat u een overstroombeveiliging gebruikt met een aftschakelstroom van 30mA of minder. Zelfs met een overstroombeveiliging is 100% gezilgheid nicht gegardeerd en er moet algid veilig worden gewerkt. Controller de overstroombeveiliging telkens als u deze gebruikt.
• Controller vór gelebruik de kabel op tekenen van beschadiging of ouderdom. Als de kabel defect blijkt te zich, brengt u het productaar een erkend servicecenter en LASTUde kabel verrangen.
• Gebruik het product Niet als de elektrische kabels beschadigd of versleten zijn.
  Koppel het apparaat onmiddelijk los van het stroomnet als de kabel doorgesneden is of als de isolatie beschadigd is. Raak de elektrische kabel Niet aan totdat de stroomtoevoer is uitgeschakeld. Repareer een doorgesneden of beschadigde kabel Niet. Breng het productaar een erkend servicecenter en LAST de kabel verrangen door een originele reservekabel.
• Zorg er aktijd voor dat de kabel/verlengkabel zich,achter de gebruiker bevindt,waardoor hij geen gevaar kan vormen voor de gebruiker of andere Personen,en controllerer of hij Niet beschadigd kan worden (door warmte, scherpe voorwerpen, scherpe randen, olie, enz.);
• Plaats de kabel zo dat hij Niet acheer takken of iets dergelijks kan blijven hangenijdens het zagen.
• Schakel het apparaat altijd uit voordat u een stekker, aansluiting of verlangkabel loskoppelt.
• Schakel het apparaat uit, verwijder de stekker uit het stroomnet en controllerer de elektrische kabel op schade of ouderdom voordat u de kabel oprolt voor opslag. Repareer een beschadigde kabel Niet. Breng het product maar een erkend servicecenter en LAST de kabel verrangen.
• Verwijder de stekker uit het stroomnet voordat u het product onbeheerdchterlaat.
• Rol de kabel altijd zorgvuldig op, voorkom knikvorming.
• Alleen aansluiten op een netspanning die worden weergegeven op het productplaatje.
• De kettingzaag is dubbel geisoleerd conform EN60745-1 en 2-13.
  Zorg ervoor dat uw verlangkabel in goede staat verkeert. Controleer de verlangkabel voor gebruik en verrang deze indien beschadigd. Gebruik nooit een beschadigde kabel. De isolatie van de kabel要去

ALGEMENE VEILIGHEIDSINSTRUCTIES

intact zich, zonder scheurtjes of verrormingen.
Stekkersmightnet beschadigzijn.Beschadigdevervlengkabelsverhogenhetrisicoopelektrischeschokken.
- Er要去 een overstroombeveiliging aanwezig zijn in het gebruike circuit of stopcontact. Er zijn contactdozen met ingebouwde overstroombeveiliging beschikbaar en deze kunnen als verilgheidsmaatregel worden gebruikt. Inspector de kabels van de kettingzaag regelmatig en LAST ze, indien beschadigd, repareren door een goedgekeurde servicedealer.

Kabels

• Verlengkabels zijn verkrijgbaar bij uw erkend servicecenter.
• Gebruik alleen goedgekeurde verlengkabels.
• Verlengkabels en -snoeren mogen alleen gebruikt worden wonneer ze bedoeld zichoor gebruik buitenshuis en voldoen aan H07 RN-F of IEC 60245 type 66.

Maatregelen voor gebruik van een neue motorkettingzaag

Lees de gebruiksaanwijzing zorgvuldig door.
Vul met kettingolie. Zie de instructies in het hoofdstuk Kettingolie bijvullen.
- Gebruik de motorkettingzaag Niet voor er voldoende kettingsmeerolie bij de zaagketting is gekomen. Zie de instructies in het hoofdstuk Smeren van de snijuitrusting.
- Controller de montage en de afstelling van de snijuitrusting. Zie de instructies in het hoofdstuk Monteren.
- Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik waarom.altijd goedgekeurde gehoorbescherming.
- Deze zaag is bedoeld voor gebruik bij temperaturen tussen -20^ (-4^) en +40^ (104^) .

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men要去 algid originele onderden gebruiken. Niet goedgekeurde wijzigingen en/of nicht-originele onderden kunnen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! AIs motorkettingzagen slordig of verkeerd gebruikt worden, können ze gevaarlijk gereedschap zich en tot ernstige, zelfs levensgevaarlijke verwondingen leiden. Het is erg belangrijk dat u deze gebruiksaanwijzing leest en begrijpt.

WAARSCHUWING! Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedieren.

WAARSCHUWING! Langdurige
inademing van kettingolienevel en het
stof van zaagsel kan een
gezondheidsrisico vormen.

Belangrijk

BELANGRIJKI

Deze motorkettingzaag voor boomonderhoud is bedoeld voor het snoeien en kandelaberen van boomkronen.

U mag alleen de zaagblad/zaagkettingcombinations gebruiken, die wij aanbevelen in het hoofdstuk Technische gegevens.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen, die uw gezichtsvermögen, beordelingsvermögen of coordinatievermögen können beinvloeden.

Draag alsstig persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

Wijzig deze machine nooit zo dat hij Niet langer overeenstem met de originele uitvoering, en gebruik de machine Niet als u denkt dat anderen hem hebben gewijzigd.

Gebruik een machine, accu of acculader nooit als deze defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruiksaanwijzing. Bepaalde onderhouds- en servicemaatregelen要去en door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

Gebruik uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires. Zie instructies in de hoofdstubken Snijuitrusting en Technische gegevens.

N.B.! Gebruik alg ind een beschermingsbril of gezichtsvizier om het risico van verwonding door wegliegende voorwerpen te verminderen. Een motorzaag is in staat om met groe kracht voorwerpen, zoals zaagsel,kleine stukjes hout enz.,weg te slingeren.Dit kan leiden tot ernstig letsel,vooral aan ogen.

WAARSCHUWING! Een verkeerde snijuitrusting of een verkeerde zaagblad/ kettingcombinatie verhoegt het risico op terugslag! Gebruik uitsluitend de zaagblad/kettingcombinations die wij aanbevelen, en volg de vrijinstructie. Zie de instructies in het hoofdstuk Technische gegevens.

Gebruik.altijduw gezond verstand

Het is onmogelijk om alle denkBare situatuies, waaroor u zich geplaatst kurz zien bij het gebruik van een motorzaag, af te dekken. Wees altijd voorzichtig en gebruik gezond verstand. Vermijd situatuies, waaroor u zich Niet voldoende gekwalificeerd acht. (2) Wanner er zich, na het lezen van deze instructies, nog steeds

onzeker voelt over de handelwijze, moet u een expert om advies vragen voor u verdergaat. Aarzel Niet om contact op te nemen met uw dealer of met ons, wanner u vragen hebft over het gebruik van motorzagen. We zich u graag van Dienst om u adviezen te geben, die u helpen uw motorzaag op een betere en veiliger manier te gebruiken. Volg een oppleiding in het gebruik van motorzagen. Uw dealer, bosbouwschool of uw bilbiotheek konnen u vertellen welk opleidingsmaterial en welke cursussen beschikbaar zich.

Er worden voordtrend gewerkt aan het verbeteren van design en techniek -verbeteringen waardoor uw gezilgheid en efectiviteit toenemen. Breng regelmatig een bezoek aan uw dealer om te zien welk nut u kunt hebben van de noviteiten die worden geintroduceerd.

Persoonlijke veiligheidsuitrusting

WAARSCHUWING! Het grootste gedeelte van de oncevallen met

motorkettingzagen gebeurt wanner de ketting de gebruiker raakt. Bij al het gebruik van de machine moet goedgekeurde persoonlijke beschermingsuitrusting gebrukt worden. Persoonlijke beschermingsuitrusting elimineert de risico's Niet, maar verminder het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanner u uw utrusting koopt.

Draag altijd:

Goedgekeurde veiligheidshelm
- Gehoorbeschemmers
Veiligheidsbril of vizier
- Handschoenen met zaagbescherming
Broeken met zaagbescherming
- Gebruik de juiste beveiligingen voor uw arm.
- Laarzen met zaagbescherming, stalen neus en anti-slip zool
- U要去 altiijd een EHBO-kit bij de hand hebben.
Brandblusser en spa

Verder moet de kleding goed aansluiten zonder u in uw bewegingen te belemmeren.

BELANGRIJK! Er können vonden van het zaagblad en de ketting of andere bronnen komen. Houd altijd een hulpmiddel voor brandblussen beschikbaar, voor het geval u dit nodig mayt hebben. Op die manier helpt u bosbranden voorkomen.

WAARSCHUWING! Het werken in bomen vereist het gebruik van speciale snoeien werktechnieken die moeten worden opgevolgd om het verhoogde risico op letsel te verkleinen.

Veiligheidsuitrusting van demachine

In dit hoofdstuk worden uitgelegd wat de veiligheidsonderdelen van de machine zich, en hun functie. Voor controle en onderhoud zich de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Zie de instructies in het hoofdstuk Wat is wat?, om te zien waar deze onderdelen zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanner het onderhoud aan de machine Niet op de juiste manier wordenuitgevoerd en wanner service en/of reparaties nicht vakkundig worden gedaan. Indien u meer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde serviceworkplaats.

WAARSCHUWING! Gebruik de machine nooit wanner de veiligheidsuitrusting defect is. De veiligheidsuitrusting要去 worden gecontroleerd en onderhonden. Zie de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Als uw machine Niet door alle controles komt,要去 u ermee maar uw serviceworkplaats voor reparatie.

Kettingrem met terugslagbeveiling

Uw motorzaag is voorzien van een kettingrem, die de ketting in geval van terugslag stocht. Een kettingrem verminder het risico op ongevallen, maar alleen u als gebruiker kutze voorkomen. (3)

Wees voorzichtig wanner u de motorkettingzaag gebruikt en zorg ervoor dat de terugsslagrisico-sector van het zaagblad nooit in contact komt met een voorwerp. (4)

• De kettingrem kan handmatig worden ingeschakeld (door uw linkerhand).
• De rem worden ingeschakeld wonneer de voorste handbescherming maar voren worden geduwd.
• Er worden dan een veermechanisme geactiveerd, dat de kettingwielaandrijving stocht.

• De terugslagbeviling wird nicht alleen geconstruendum om de kettingrem te activeren. Een andere belangrijke functie is dat ze het risico vermindert dat de linkerhand de ketting raakt wonneer men de greed op het voorste handvat verliest.

• De ketting worden ontkoppeld door de terugslagbeveiliging maarchyter te duwen, maar het voorste handvat.

• De kettingrem要去 geactiveerd zichen wanner u de motorkettingzaag start.
• Gebruik de kettingrem als 'parkeerrem' bij starten en bij kortere verplaatsingen, om ongelukken te voorkomen waar bij gebruikers of omgeving onvrijwillig in contact komen met een bewegende zaagketting. (5)
• Een terugslag kan blikksemsnel gebeuren en erg krachtig zijn. Meestal is de terugslag erglicht en worden de kettingrem Niet altijd geactiveerd. In die geallen is het belangrijk dat men de motorkettingzaag stevig vasthoudt en nicht LAST vallen.
• De manier waarop de kettingrem handmatig worden ingeschakeld hangt af van de kracht van de terugslag en de stand van de kettingzaag ten opzichte van het object dat de terugslagrisico-sector van het zaagblad raakt.
  Bij minder hevige terugslag en wanner de terugslagrisico-sector van de motorkettingzaag zich dichter bij de gebruiker bevindt, worden de kettingrem manueel geactiveerd met de linkerhand. (6)
  Bij velstand is de linkerhand in een stand, waardoor het onmogelijk is de kettingtem handmatig te activeren. Bij deze greed, d.w.z. wanner de linkerhand zo geplaatst is dat ze de beweging van deterugslagbeveiliging Niet kan beinvloeden, kan de kettingrem uitsluitend geactiveerd worden via het traagheidsmechanisme. (7)

Zal mijn hand de hettingrem bij terugslag algijd activeren?

Nee. Er is een zekere kracht voor nodig om de terugslagbeveiliging maar voren te bewegen. Als uw hand de terugslagbeveiliging slechtslicht beroert of eroverheenGaat,kan het gebeuren dat de kracht nicht voldoende groot is om de kettingrem te activeren.Ook wanner u werkt, moet u de handgrepen van de motorzaag stevig beet houden. Als u dat doet en u krijgt terugslag,laat u misschien nooit uw hand los van de voorhandgreep en activeert u de kettingrem Niet,of de kettingrem wordt pas geactiveerd wanner de zaag al eventjes heeft+kunnen rondslingeren. In zo'n situatie kan het voorkomen dat de kettingrem de ketting Niet kan stoppen voor deze u raakt.

Er zich ook bepaalde werkhoudingen waardoor uw hand Niet bij de terugslagbeveiliging kan om de kettingrem te activeren, bijv. wanner de zaag in velpositie worden gehonden.

Zal de kettingrem.altijd door de traagheid worden geactiveerd, wanner terugslag opttreedt?

Nee. Ten eerste要去 uw rem functioneren. Ten tweede要去 de terugslag voldoende sterk zich om de kettingrem

te activeren. Als de kettingrem gevoelig zou zich, zou.Deze voortdurend worden geactiveerd, wat lastig zou zich.

Zal de kettingrem me alsigtijd beschermen gegen letsel als terugslag voorkomt?

Nee. Ten eerste要去 uw rem functioneren om de bedoelde bescherming te gehen. Ten tweede要去 hij zo worden geactiveerd als hierboven beschreiben, om de zaagketting bij terugslag te stoppen. Ten derde kan de kettingrem worden geactiveerd, maar wanner het zaagblad te zich bij u is, kan het gebeuren dat de rem Niet opijd afgeremd is om de ketting te stoppen voor de motorzaag u raakt.

Alleen uzelf en een juiste arbeitsstechniek kunnente ergslag en de bijbehorende risico's elimineren.

Vergrendeling voedingsschakelaar

De gashendelvergrendeling is bedoeld om te voorkomen dat de gashendel per ongeluk worden ingeschakeld. Wanner u de gashendelvergrendeling (A) indukt (bijvoorbeeld wanner u de handgreep vastpakt), wordt de gashendel (B) vrijgegeven. Wanner u de handgreep loslaat, gaan de gashendel en de gashendelvergrendeling weer terug maar hun beginpositions. (8)

Kettingvanger

De kettingvanger is geconstrueree on een losgeraakte of gebarsten ketting op te vangen. Dit kan meestal voorkomen worden door de ketting juist aan te spannen (zie instructies in het hoofdstuk Monteren) en voor goed onderhoud en service van het zaagblad en de ketting te zorgen (zie de instructies in het hoofdstuk Algemene werkinstructies). (9)

De rechterhandbescherming moet er behalte de hand beschemmen wanneer de ketting losraakt of breekt, ook voor zorgen dat de takken en twijgen de grip op het中断ste handvat Niet beinvloeden. (10)

Trillingen

Zagen in een harde houtsoort (de meeste loofbomen)veroorzaakteertrillingendanzagenin eenzachtehoutsoort (de meeste naaldbomen).Zagen meteen botteof verkeerde snijuitrusting (verkeerd type of verkeerd geslepen)verhooght het trillingniveau.

WAARSCHUWING! De oorspronkelijkerevormgeving van de machine mag in geen enkel geval gewijzigd worden zondertoestemming van de fabrikant. Men要去altijd originele onderden gebruiken. Niet goedgekeurde wijzigingen en/ofniet-originele onderden kannen toternstige verwondingen of de dood vanzowel gebruiker als omstanders leiden.

WAARSCHUWING! Als men teveel worden blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij Personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanner u symptomen heeft die wijzen op te groe blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, "kriebels", "speldeprikken", pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen komen meestel voor op vingers, handen of polsen. Deze symptomen+kennen toenemen bij koud temperaturen.

Snijuitrusting

In dit hoofdstuk wordt behandeld hoe u door het juiste onderhoud en door het juiste type snijuitrusting te gebruiken:

• Het terugslagrisico van uw machine redueert.
• Vermindert het risico op losraken en barsten van de ketting.
  Bereikt optimale snij prestaties.
• De levensduur van de snijuitrusting verlengt.
• Voorkomt toename van trillingsniveau.

Basisregels

• Gebruik uitsluitend de door ons aanbevolen snijuitrusting! Zie de instructies in het hoofdstuk Technische gegevens.
  Zorg ervoor dat de tanden van de ketting goed en juist geslepen zich! Volg onsze instructies en gebruik de aanbevolen vrijmal. Een verkeerd geslepen of beschadigde ketting verhoogt het risico op ongevallen.
  Zorg ervoor dat de tanddiepte juist is! Volg unsere instructies en gebruik de aanbevolen dieptestellermal. Als de tanddiepte te groot is, verhoegt dit het risico op terugslag. (18)
• Hou de ketting gestrekt! Als de ketting Niet voldoende gestrekt is, neemt het risico toe dat de ketting losraakt en de slijtage van zaagblad, ketting en kettingwiel neemt toe. (23)
  Zorg ervoor dat de snijuitrusting voldoende gesmeerd is en onderhoud ze op de juiste manier! Als de ketting Niet voldoende gesmeerd wordt, neemt het risico op barsten toe en verhoogt de slijtage van zaagblad, ketting en kettingwiel.

Snijuitrusting die het risico op terugslag vermindert

WAARSCHUWING! Een verkeerde snijuitrusting of een verkeerde zaagblad/ kettingcombinatie verhoogt het risico op terugslag! Gebruik uitsluitend de zaagblad/kettingcombinaties die wij aanbevelen, en volg de vrijinstructie. Zie de instructies in het hoofdstuk Technische gegevens.

Terugslag kan alleen voorkomen worden doordat u er als gebruiker voor zorgt dat de terugslagrisico-sector van het zaagblad nooit in contact komt met een Voorwerp.

Door snijuitrusting met een "ingebouwde" terugslagreductie te gebruiken en door de ketting correct te slijpen en te onderhonden kan het effect van een terugslag gereduceerd kan worden.

Zaagblad

Hoe kleiner de neusradius, hoe minder neiging tot terugslag.

Ketting

Een ketting bestaat uit een aantal verschillende schakels die leverbaar zich in standaarduitvoering en in eenuitvoering die het risico op terugslag redueert.

BELANGRIJK! Geen enkele zaagketting elimineert het risico op terugslag.

WAARSCHUWING! leder contact met een draaiende zaagketting kan ernstig letselveroorzaken.

Een aantal uitdrukkingen die de specificaties van het zaagblad en de ketting aangeven.

Om alle veiligheidsonderdelen op de snijuitrusting te behouden, moet u versleten of beschadigde zaagblad-/ kettingcombinations verrangen door een zaagblad en ketting die Husqvarna aanbeveelt. Zie de instructies in het hoofdstuk Technische gegeevs voor informatie welke zaagblad-/kettingcombinations we aanbevelen.

Zaagblad

Length (duim/cm) (12)
Aantal tanden in het neuswiel (T). (11)
- Kettingsteek (=pitch) (duim). Het neuswiel van het zaagblad en het kettingaandrijftandwiei van de motorkettingzaag要去en aangepast zich aan de afstand tussen de aandrijfschakels. (13)
Aantal aandrijfschakels (stuks). Elke zaagbladlengthe levert in combinatie met de kettingsteek en het aantal tanden van het neuswiel een bepaald aantal aandrijfschakels op. (15)

• Zaagbladgroefbreedte (duim/mm). De breedte van de zaagbladgroef要去 aangepast zijn aan de aandrijfschakelbreedte van de ketting.
• Kettingolie-opening en opening voor kettingstrekkerpen. Het zaagblad要去 aangepast zich aan de constructie van de motorkettingzaag. (14)

Ketting

• Kettingsteek (=pitch) (duim) (13)
  Aandrijfschakel-breedte (mm/duim) (16)
  Aantal aandrijfschakels (stuks) (15)

Slijpen en afstellen van de tanddiepte van de ketting

WAARSCHUWING! Wanner u aan de ketting werkt, moet u alsijd handschoenen dragen.

Algemeen met betrekking tot het slijpen van de tanden

• Zaag nooit met een botte ketting. De ketting is bot wanner u de snijuitrusting door de boom要去 drukken en wanner de houten spaanders erg klein zich. Met een zeer botte ketting zich er zichs helemaal geen spaanders. Dan krijgt men alleen houtpoeder.
• Een goed geslepen ketting eet zich door het hout en geeft houten spaanders die groot en lang zich. (17)

De zagende delen van een ketting worden zaagschakels genoemd en bestaan uit een snijtand (A) en een dieptestellernok (B). Het verschil in hoogte:tussen deze beiden bepaalt de snijdiepe. (18)

Bij het slijpen van snijtanden moet men rekening houden met vier verschillende afmetingen.

1Vijlhoek (19)
2 Snijhoek (20)
3Vijlpositie (21)
4 Diameter van de Ronde vijl (22)

Het is erg moeilijk om zonder hulpmiddelen een ketting correct te slijpen. Daarom raden we u aan once vijlmal te gebruiken. Die garandeert dat de ketting worden geslepen voor een optimale terugslagreductie en zaagcapaciteit.

Zie de instructies in het hoofdstuk Technische gegevens voor de gegevens die van toepassing�n bij het slijpen van de ketting van uw motorzaag.

WAARSCHUWING! Het Niet volgen van de slijpinstrumenties, verhoegt het terugslagrisico van de ketting aanzienlijk.

Slijpen van de snijtand

Om de snijtand te slijpen heeft u een Ronde vijl en een vijilmal nodig. Zie de instructies in het hoofdstuk Technische gegevens met betrekking tot de diameter van

de ronde vrij en welke vijilmal worden aanbevolen voor de ketting van uw motorzaag.

• Controller of de ketting gestrekt is. Als de ketting nicht voldoende gestrekt is, is ze zijdelings onstabel waardoor ze Niet juist geslepen kan worden. (23)
  Vijl algijd van de binnenkant van de snijtand waar buiten toe. Til de vijl op wonneer u maar de volgende tand gaat. Vijl eerst alle tanden aan een kant, draai daarna de motorzaag om en vijl de tanden van de andere kant. (19)
  Vijl zo dat alle tanden even lang zijn. Wanneer de lengte van de snijtand slechts 4mm (5 / 32^ ) bedraagt, is de ketting versleten en moet zeervangen worden.

Algemeen betreffende het instellen van de snijdiepte

Wanner u de zaagtanden slijpt, neemt de instelling van de dieptesteller af. Om de optimale zaagprestaties te handhaven,要去 dieptesteller worden afgevijd om de aanbevolen instilling te behouden. Zie de instructies in het hoofdstuk Technische gegevens hoe groot de tanddiepte要去 voor de ketting van uw motorzaag. (24)

WAARSCHUWING! Een te grote snijdiepte vergroot het terugslagrisico van de ketting!

Afstelling van de tanddiepte

• Wanner de snijdiepte worden afgesteld,要去en de snijtanden net geslepen zich. We raden aan de snijdiepte bij te stellen na elke derde kettingslijpbeurt. N.B.! Bij deze aanbeveling worden ervan uitgegaan dat de lengte van de snijtanden Niet abnormaal afgevijd verbord.
• Om de snijdiepe in te stellen heeft u een platte vrij en een dieptestellermal nodig. We raden u aan once vijlmal voor de tanddiepe te gebruiken, om de juiste maat voor de tanddiepe en de juiste hoek van de dieptestellernok te krijgen.
  Leg de vijlmal over de zaagketting. Informatie over het gebruik van de vijlmal staat op de verpakking. Gebruik de platte vrij om het overschot van het deel van de dieptestellernok dat onder de mal uitkomt, weg te vrijlen. De snijdiepte is correct als u geen watstand voelt wanner u de vrij over de mal haalt. (25)

Ketting strekken

WAARSCHUWING! Een onvoldoende gestrekte ketting kan resulteren in het losraken van de ketting wat tot ernstige en zelfs dodelijkke verwondingen kan leiden.

WAARSCHUWING! Haal de stekker van het product altijd uit de voeding bij monteren, controleren en/of uitvoeren van onderhoud.

Hoe meer u de ketting gebruikt, hoe langer ze worden. Het is belangrijk dat u de snijuitrusting aan deze verandering aanpast.

Controleer de kettingspanning elke keer dat u de zaagkettingolie bijvult. LET OP! Een neue ketting heeft een inlopperiode waarin de spanning vaker要去 worden gecontroleerd.

Algemeen geldt dat de ketting zo hard möglich gestrekt moet worden, maar nicht harder dan dat men ze manueel rond kan draaien. (26)

• Maak de knop los door hem uit te klappen totdat hij open klikt.
• Draai de knop linksom om de afdekking van de hettingwielaandrijving los te make.
• Stel de kettingspanning af door het kettingspannerwiel omlaag (+) te draaien voor meer spanning of omhoog (-) voor minder spanning. (A-B)
• Zet de zaagbladkoppeling vast door de knop met de klok mee te draaien.
• Klap de knop terug om de spanning vast te zetten.

Snijuitrusting smeren

WAARSCHUWING! Onvoldoende smeren van de snijuitrusting kan een breuk van de ketting veroorzaken wat tot ernstige en zelfs dodelijk verwondingen kan leiden.

Zaagkettingolie

Zaagkettingolie要去en goede hechting aan de motorzaagketting en tevens goede vloeie-eigenschappen hebben, of het nu een warme zomer of een koude winter is.

Gebruik nooit afvalolie! Deze is schadelijk voor uzelf, voor de machine en het milieu.

Kettingolie bijvullen

• Al once motorkettingzaagmodellen haben automatische kettingsmering. Een aantal modellen is ook leverbaar met verstelbare oliestroom. (27)
• Een volle tank is voldoende voor 15 minutescontinu gebruik.

ALGEMENE VEILIGHEIDSINSTRUCTIES

• Gebruik nooit gebruikte olie. Dit kan de oliepomp, het zaagblad en de ketting beschadigen.
• Het is belangrijk het juiste olietype te gebruiken in verhouding tot de luchttemperatuur (juiste viscositeit).
• Bij temperaturen onder 0^ worden bepaalde oliesoorten minder visceus. Dit kan de pomp overbelasten en de componenten van de pomp beschadigen.
• Neem contact op met uw dealer voor het kiezen van de juist kettingolie.

Controle van de kettingsmering

Richt de punt van het blad op eenlichtgeleurd oppervlak op ongeveer 20 cm (8 inch) afstand. Na 1 minuut draaien bij vol gas moet er een duidelijke lijn van olie zichtaar�n op het lichte oppervlak. (28)

• Controller of het kettingoliekanaal van het zaagblad open is. Maak schoon indien nodig. (29)
• Controller of de zaagbladgroef schoon is. Maak schoon indien nodig. (30)
• Controller of het neuswiel van het zaagblad soepel draait en of de smeeropening van het neuswiel open is. Maak schoon en smeer indien nodig. (31)

Als de kettingsmering Niet werkt na de bovenstaande contrôles en de bijbehorende maatregelen, moet u de motorkettingzaag maar uw serviceworkplaats brengen.

Kettingaandrijftandwiel

Het aandrijfsystem is voorzien van een kettingwielaandrijving. (32)

Controleer regelmatig het slijtageniveau van het kettingaandrijf-tandwiel. Vervang het als het abnormaal versleten is.

Slijtagecontrole van de snijuitrusting

Controleer de ketting dagelijks:

• Of er zichtbare barsten in klinken en schakelsarend.
• Of de ketting stijf is.
• Of klinken en schakels abnormaal versleten zijn.

Gooi de zaagketting weg als deze een of enkele van bovenstaande punten vertoont.

We raden aan een neue zaagketting te gebruiken om de slijtage van de ketting die u gebruikt te controeren.

Wanner de lenghte van de snijtanden slechts 4 mm bedraagt, is de ketting versleten en moet ze verrangen worden.

Zaagblad

Controleer regelmatig:

• Of er braam zit op de buitenzijden van het zaagblad. Vijl weg indien nodig.(33)

• Of de zaagbladgroef abnormaal versleten is. Vervang het zaagblad indien nodig.

• Als de zaagbladneus abnormaal of ongelijkmatig versleten is. Als er een "holte" ontstaat in waar de radius van de zaagbladneus ophoudt, was de ketting Niet voldoende gestrekt. (34)
  Voor een zo lang möglichke levensduur moet het zaagblad elke dag omgedraaid worden. (35)

WAARSCHUWING! Het grootste gedeelte van de ongevallen met motorkettingzagen gebeurt wanner de ketting de gebruiker raakt.

Draag algtdijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

Voer geen taken uit waarvoor u zich nicht voldoende gekwalificeerdacht. Zie instructies in de hoofdstukken Persoonlijke veiligheidsuitrusting, Maatregelen om terugslag te voorkomen, Snijuitrusting en Algemene werkinstructies.

Voorkom situatuies waar risico op terugslag bestaat. Zie instructies in het hoofdstuk Veiligheidsuitrusting voor de machine.

Gebruik de aanbevolen snijuitrusting en controllerer de conditie waarin ze zich bevindt. Zie instructies in de hoofdstukken Technische gegevens en Algemene verilgheidsinstructies.

Controleer de werking van de veiligheidsonderdelen van de motorkettingzaag. Zie instructies in de hoofdstukken Algemene werkinstructies en Algemene veiligheidsinstructies.

Gebruik nooit een motorzaag door hem met een hand vast te houden. U kunt een motorzaag Niet veilig controeren met een hand. Hou de handgrepen.altijd met beiden handen stevig vast.

Monteren van zaagblad en hetting

WAARSCHUWING! Wanner u aan de ketting werkt, moet u altijd handschoenen dragen.

• Controller of de kettingrem ontkoppeld is door de terugslagbeveiliging van de kettingrem maar de voorste handvatbeugel te duwen. (36)
• Verwijder de knop en verwijder de kap van de koppeling (kettingrem). Haal de transportring weg.
• Monteer het zaagblad over de zaagbladbout. Plaats het zaagblad in de achterste stand. Plaats de ketting over het kettingaandrijftandwiel en in de zaagbladgroef. Begin aan de bovenkant van het zaagblad.
• Controller of de randen van de motorzaagschakels op de bovenkant van het zaagblad maar voren zijn gericht.

Monteer het koppelingdeksel en vergeet Niet om de kettingafstelpen in de opening van het zaagblad teplaatsen. Controller of de aandrijfschakels van de ketting op het aandriiftandwiel passen en of de ketting juist in de groef van het zaagblad zit.

• Breng de ketting op spanning door het wieel maar beneden te draaien (+). De ketting要去 zover gespannen zijn dat ze aan de onderkant van het zaagblad Niet doorzakt.
• De ketting is correct gespannen wanneer ze aan de onderkant van het zwaard Niet doorzakt, maar nog wel makkelijk met de hand bewogen kan worden. Houd de neus van het zwaard omhoog en zet de zwaardkoppeling vast door de knop gegen de klok in te draaien.
• Op een neue ketting要去 het wettingspanning vaak gecontroleerd worden tot de ketting goed "ingelopen" is. Controller regelmatig de kettingspanning. Correct aangespannen kettingen given goede bedrijfsprestaties en hebben een lange levensduur. (37)

Starten en stoppen

WAARSCHUWING! Voor het starten要去 rekening honden met de volgende punten:

Start de motorkettingzaag nooit zichonder dat zaagblad, ketting en alle kappen gemonteerd zijn. Anders kan de kettingwielaandrijving losraken en persoonlijk letsel veroorzaken.

Zorg ervoor dat u stevig staat en dat de ketting Niet in contact kan komen met een voorwerp.

Hou onbevoegden uit het werkgebied.

• Controleer voordat u de accu in de machine staat of de gashendel goed werknt en terug waar de stand OFF要去 als de hendel worden losgelaten. Er is een gashendelvergrendeling voorzien om te voorkomen dat de gashendel per ongeluk worden ingeschakeld. (38)
• Start de motorkettingzaag nooit zonder dat zaagblad, zaagketting en alle kappen correct gemonteerd zich. (39) Zie de instructies in het hoofdstuk Monteren.
• Controller de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen of dieren in contact komen met de snijuitrusting. (40)
• Hou de motorzaag algid met beiden handen beet. Hou uw rechterhand op de awhilegreep en uw linkerhand op de voorhandgreep. Alle gebruikers, zowel rechts- als linkshandigen, moeten deze greedp gebruiken. Hou stevig vast zodat uw duimen en vingers de handgrepen van de motorzaag omsluiten. (41)

Starten

• Pak de voorhandgreep met uw linkerhand beet.
  Pak het achefterste handvat beet met uwrechterland.
• Houd de blokkeerknop voor de vermogensschakelaar ingedrukt met de binnenkant van uw hand en druk met uw wijsvinger op de vermogensschakelaar. (38)

Stoppen

• Stop de zaag door de vermogensschakelaar los te soften. Als de zaag Niet stopt, schakelt u de kettingrem in en koppelt u de stroomkabel los.

Voor ieder gebruik:

(42)

1 Controller of de kettingrem goed werkt en nicht beschadigd is.
2 Controller of de anschterste rechtherhandbescherming nicht beschadigd is.
3 Controller of de voedingssschakelaarvergrendeling correct werkt en nicht beschadigd is.
4 Controller of alle handvatten vrij van olie zich.
5 Controller of alle onderdelen van de motorkettingzaag vastgedraaid zich en dat ze nicht beschadigd zich onontbreken.
6 Controller of de kettingvanger op+zijnplaats zit en nicht beschadigd is.
7 Controller de kettingspanning.
8 Controller of de zaagketting stopt zodra de gashendel worden losgelaten.

Algemene werkinstructies

BELANGRIJK!

In dit hoofdstuk nemen we de basisveiligheidsregels voor het werken met een motorkettingzaag door. Deze informatie kan nooit de kennis verrangen die een vakman via opleidingen en practische ervaring heeft verworven. Wanner u in een situatie belandt waarin u Niet goed weet hoe u verder te werk要去 gaan,要去 u een expert raadplegen. Wend u tot uw dealer, uw serviceworkplaats of een ervaren motorkettingzaaggebruiker. Vermijd gebruik waarvan u vindt dat u Niet voldoende gekwalificeerd bent!

Voor u de motorkettingzaag gaat gebruiken, moet u weten wat terugslag is en hoe dit voorkomen kan worden. Zie instructies in het hoofdstuk Maatregelen die terugslag voorkomen.

Voor u de motorkettingzaag gaat gebruiken moet u begrijpen wat het verschil is:tussen zagen met de onderkant en zagen met de bovenkant van het zaagblad. Zie de instructies in het hoofdstuk Maatregelen om terugslag te voorkomen en De veiligheidsuitrusting van de machine.

Draag algijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

Basisveiligheidsregels

1 Controller de omgeving:
- Om ervoor te zorgen dat u de controle over uw machine Niet kurz verliezen vanwege omstanders, dieren of een andere reden.
- Om te voorkomen dat omstanders en dieren in contact komen met de ketting of geraakt worden door de vallende boom en gewond raken.

• Als u gehoorbescherming draagt, moet u tijdens het zagen bedacht zich op naderende Personen.
  N.B.! Volg de hierboven genoemde puntenaar gebruik de motorkettingzaag nooit als u Niet de mogelijkheid heeft om hulp in te roepen in geval van een ongeval.
  2 Gebruik de motorkettingzaag Niet in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en brengt vaak risico's met zich mee, zoals bevroren grond, bliksem, onvoorspelbare valrichting van de boom enz.
  3 Wees bij werkzaamheden in warme omstandigheden bedacht op uitdroging en drink voldoende voucht.
  4 Wees extra voorzichtig bij het afzagen vankleine takken en zaag Niet in struiken (=veelkleine takken tegelijkkertijd). Kleine takken kannen na het afzagen vastraken in de ketting, in uw gezicht e.d. geslingerd worden en ernstige verwondingen veroorzaken.
  5 Zorg ervoor dat u veilig Aunt gaan en staan. Controller of er eventuele hindernissen zich als u onverwacht snel moet hunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wonneer u op hellend terrein werkt.
  6 Wees extra voorzichtig wonneer u in bomen zaagt die gespannen zijn. Een gespannen boom kan zowel voor als na het doorzagen in zichnormale stand terug vliegen. Als u op de verkeerdeplaats staat of de inkeping op de verkeerdeplaats maakt, kan dit ertoe leiden dat de boom u of de machine raakt zodat u de controle verliest. In beiden geallen sunt u ernstig gewond raken. (43)
  7 Schakel de motorkettingzaaguit en vergrendel de zaagketting met behulp van de kettingrem voordat u hem verplaatst.Draag de motorkettingzaag met het zaagblad en de kettingaar achteren gericht. Als het om een langere verplaatsingaat, moet u de zaagbladbescherming gebruiken.
  8 Wanner u de motorzaag op de grond plaatst, moet u de ketting met de kettingrem blokkeren en ervoor zorgen dat u de machine in de gaten kunt honden. Als de motorzaag een langere tijd "geparkeerd" worden, moet u de motor uitzetten.

WAARSCHUWING! Soms komen snippers vast te zitten in het aandrijfsystem waardoor de ketting blokkeert. Schakel het apparaat uit en haal de stekker.altijd uit de voeding voor reiniging.

Basisregels

1 Door te begrijpen wat terugslag is en hoe hetveroorzaakt worden,kest u het verrassingseffect reduceren of elimineren. Het verrassingseffect verhoogt het oncevalsrisico.De meeste terugslagen

zijn Klein, maar sommige{kunnen bliksemsnel en erg krachtig zich.

2 Hou de motorzaag algijd stevig vast met uwrechterland op het achechterste handvat en uw linkerhandvat op het voorste handvat. Plaats uw duimen en vingers rond de handvatten. Ledereen, of men nuchts- of linkshandig is, moet de motorzaag op deze manier vastgrijpen. Want dit is de Beste greed om het terugslageffect te reduceren en de controle over de motorzaag te behouden. Laat de handvatten nicht los! (44)
3 De meeste terugslagongevallen gebeuren bij het snoeien. Zorg ervoor dat u stevig staat en dat er niets op de grond ligt waarover u kurz struikelen of uw evenwicht kurz verliezen.

Door onoplettendheid kan de terugslagrisico-sector van de motorzaag onopzettelijk een tak, een boom in de buurt of een ander voorwerp raken, en terugslag veroorzaken.

Zorg dat u controle over het werkstuk hebt. Als de stukken, die u zaagt, Klein enlicht+zijn+kunnen ze in de ketting vastraken enaar u geworpen worden. Al hoeft dit op zich Niet gevaarlijk te+zijn, u kunt erdoor verrast worden en de controle over de zaag verliezen. Zaag nooit opgestapelde stammen of takken zonder ze eerstuit elkaar te trekken. Zaag slechts een stam of een stuk per keer. Verwijder de afgezaagde stukken om uw werkterrein veilig te honden. (52)

4 Gebruik de motorzaag nooit hoger dan schouderhoogte en zaag Niet met de tip van het zaagblad. Zaag nooit wanner u de motorzaag slechts met een hand vasthoudt! (45)
5 Om volledige controle te hebben over uw motorkettingzaag is hetoodzakelijk dat u stabel staat. Werk nooit verwijl u op een trap staat, hoog in een boom of opplaatsen waar u geen stabiele ondergrond hebt om op te staan. (46)
6 Zaag met een hoge kettingsnelheid, d.w.z. met volgas.
7 Wees extra voorzichtig wanner u met de bovenkant van het zaagblad zaagt, d.w.z. wanner u van de onderkant van het zaagvoorwerp zaagt. Dit worden zagen met duwende ketting genoemd. De ketting duwt de motorzaag dan maarachtenaar de gebruiker toe. Wanner de ketting beklemd raakt, kan de motorzaag maarachtenaar u toe worden geworpen. (47)
8 Als de gebruiker deze duwende beweging nicht pareert, bestaat het risico dat de motorzaag zo ver maar afterwards geduwd dat de terugslagrisicosector van het zaagblad het enige contact met de boom vormt, wat tot terugslag leidt. (48)

Met de onderkant van het zaagblad zagen, d.w.z. van de bovenkant van het zaagvoorwerp maar beneden, wordt zagen met trekkende ketting genoemd. Dan wordt de motorzaag� deBoom getrokken en de voorkant van de motorzaaghuis vormt dan een natuurlijke steun gegen de stam. Bij zagen met

trekkende ketting heeft de gebruiker meer controle over de motorkettingzaag en waar de terugslagrisicosector van het zaagblad zich bevindt. (49)
9 Volg de vijl- en onderhoudsinstructies voor het zaagblad en de ketting. Als u het zaagblad en de ketting verrangt, mag slechts een van de door ons aanbevolen combinaties gebruikt worden. Zie instructies in de hoofdstukken Snijuitrusting en Technische gegevens.

Basistechniek zagen

WAARSCHUWING! Gebruik nooit een motorzaag door hem met een hand vast te houden. U kunt een motorzaag Niet veilig controlleren met een hand. Hou de handgrepen.altijd met beiden handen stevig vast.

Algemeen

• Geef altijd volgas bij het zagen!
• Laat de voedingssschakelaar los na elke zaagsnede (als de motor te lang onbelast op vol vermogen draait, d.w.z. zonder de waarstand die de motor bij het zagen via de ketting ondvindt, kan dit tot ernstige beschadigingen van de motor leiden).
• Vanaf de bovenkant zagen = met "trekkende" hetting zagen.
• Vanaf de onderkant zagen = met "duwende" ketting zagen.

Zagen met een "duwende" ketting betekent een groter risico op terugslag. Zie instructies in het hoofdstuk Maatregelen die terugslag voorkomen.

Benamingen

Snoeien = Takken van een geveldeBoom afzagen.

Splijten = Wonneer het voorwerp dat u door/af wilt zagen afbreekt voor u de hele zaagsnede aangebracht heeft.

Voor het zagen要去 rekening houden met vrijf erg belangrijke factoren:

1 De snijuitrusting mag Niet vastgeklemd worden in de motorzaagsnede. (50)
2 Het zaagvoorwerp mag Niet splijten. (50)
3 De ketting magijdens en na het zagen nicht in contact komen met de grond of een ander voorwerp. (51)
4 Bestaat er risico op terugslag? (4)
5 Kunt u op deze grond en in deze omgeving veilig gaan en staan?

Dat de ketting worden vastgeklemd of dat het zaagvoorwerp splijt is te wijten aan twee oorzaken: welke steun het zaagvoorwerp voor en na het zagen heeft en of het zaagvoorwerp onder spanning staat.

De erder genoemde ongewenste verschijnselen kannen in de meeste gevallen voorkomen worden door het zagen in twee stappen uit te voeren: vanaf de boven- en de

onderkant. Het gaat erom de "wil" van het zaagvoorwerp om de ketting vast te klemmen of te splijten, te neutraliseren.

WAARSCHUWING! Als de ketting wordt vastgeklemd in de motorzaagsnede: schakel de motor uit! Probeer de motorkettingzaag Niet los te trekken. Als u dit doet=kunt u zich verwonden aan de ketting wanner de motorzaag plotseling koskomt. Gebruik een hefboom om de motorkettingzaag los te make.

Hieronder volgt een theoretische beschrijving van hoe de meeste voorkomende situatuies waarmee de gebruiker van een motorkettingzaag te makeen krijgt, gehanteerd要去en worden.

Zagen

WAARSCHUWING! Probeer nooit te zagen in stammen als ze opgestapeld liggen of wanner eenaar stammen dicht bij elkaar liggen. Dergelijk handelwijzen vergroten het risico van terugslag aanzienlijk, wat kan leiden tot ernstig of levensbedreigend letsel.

Als u een stipel stammen heeft, moet iedere stam die u wilt zagen, van de stipel af, op een zaagbok of -tafel worden gelegd en apart worden doorgezaagd.

Verwijder de doorgezaagde stukken uit het werkterrein. Door ze in het werkterrein te latent liggen, vergroot u zowel het risico om per ongeluk terugslag te krijgen als het risico om uw balans te verliezen verwijl u werkt. (52)

De stam ligt op de grond. Er bestaat geen risico dat de ketting worden vastgeklemd of dat de stam splijt. Het risico dat de ketting na het doorzagen de grond raakt, isECHTER wel groot.

Zaag van boven maar beneden door de hele stam. Wees voorzichtig op het einde van de motorzaagsnede zodate u voorkomt dat de ketting de grond raakt. Blij vol gas geen maar wees bereid om te reageren indien dit nodig mayt zich.

Als dit möglichk is (kan de stam geroteerd worden?) zaag de stam dan voor 2/3 door.

Roteer de stam zo dat de resterende 1/3 van bovenaf kunt zagen. (53)

De stam worden aan een kang ondersteund. Groot risico op splijten.

Begin met van onder maar boven te zagen (ca. 1/3 van de stam diameter).

Zaag de stam daarna van bovenaar beneden door zodat de twee zaagsneden elkaar ontmoeten. (53)

De stam worden aan beiden kanten ondersteund. Groot risico dat de ketting worden vastgeklemd.

Begin met van onder maar boven te zagen (ca. 1/3 van de stam diameter).

Zaag de stam daarna van bovenaar beneden door zodat de twee zaagsneden elkaar ontmoeten. (54)

Veltechniek

BELANGRIJK! Voor het vellen van een boom is veel techniek vereist. Een onervaren motorkettingzaaggebruiker mag geen bomen vellen met de motorzaag. Voer nooit taken uit waarvoor u nicht voldoende gekwalificeerd bent!

Veiligheidsafstand

De veiligheidsafstand:tussen de boom die gemeld zal
worden en de dichtstbijzijnde werkplek moet ten minste 2
1/2 boomlengtes bedragen. Zorg ervoor dat niemand zich
voor en tijdens het vellen in deze "risicozone" bevindt. (55)

Velichting

Bij het vellen van bomen is het de bedoeling dat deBoom zo geveld worden dat het snoeien en het doorzagen van de gevelde boom in zulk "eenvoudig" terrein als möglichk kan gebeuren. U moet er veilig hunen gaan en staan.

Nadat u bepaald heeft in welke richting u wilt dat de boom valt, moet u ook beoordelen wat de natuurlijke valrichting van de boom is.

Die wordt bepaald door de volgende factoren:

Helling
Hoe gebogen de boom is
- Windrichting
Takkenconcentratie
Eventeel gewicht van de sneeuw op de boom
- Obstakels binnen de reikwijdtte van de boom: bijv. andere bomen, elektriciteitsleidingen, wegen en gebouwen.
- Kijk waar schade of rot in de stam, waardoor het waarschijnlijk is dat de boom breekt en valt voordat u dit verwacht.

Na deze beoordeling kan men gedwongen zichn om de boom in+zijn naturuurlijke richting te latent vallen odomat blijkt dat het onmogelijk of te gevaarlijk is om te proberen de boom in de gewenste richting te latent vallen.

Een andere belangrijke factor, die geen invloed heeft op de valrichting, maar wel belangrijk is voor uw persoonlijke verilgheid, is dat u moet controleren of de boom geen beschadigde of "dode" takken heeft die af{kunnen breken en u kunden verwonden.

In de eersteplaats要去 voorkomen worden dat de vallendeBoomvastraaktin een andereboom.Het is erg gevaarlijk om zoin vastgeraatkeboom op de grond te

krijgen en het ongevalsrisico is erg groot. Zie instructies in het hoofdstuk Hanteren van een misluktte poging.

BELANGRIJK! Op kritieke velmomenten要去 de gehoorbeschemers direct na het voltooien van de motorzaagwerkzaamheden opgeklapt worden, zodat u geluiden en waarschuwingssignalen kurz opmerken.

Onderste gedeelte van de stam snoeien en vluchtweg

Haal altiijd tot schouderhoogte de takken van de stam. Het is het veiligst van onder maar boven te werken en de stam tussen u en de motorkettingzaag te honden. (56)

Verwijder de vegetatie rond de boom en controllerer of er eventuele hindernissen (stenen, takken, kuilen enz.) zijn zodat u gemakkelijk weg kunt komen wanner de boom begint te vallen. De vluchtweg moet in een hoek van circa 135^ (schuin achefterwaarts) gegenover de geplande valrichting liggen. (57)

1 Risicozone
2 Vluchtweg
3 Velichting

Vellen

WAARSCHUWING! We raden involdoende gekwalificeerde gebruikers ten sterkste af bomen te vellen met een zaagbladlengthe die kleiner is dan de stam diameter!

Het vellen geleurt met drie zaagsneden. Eerst maakt men een inkeping die bestaat uit een bovenste inkeping en een onderste inkeping, en daarna worden het vellen beeindig met een zaagsnede. Door de inkepingen en de motorzaagsnede op de juiste plaats aan te brengen, kan men de valrichting erg nauwkeurig sturen.

Inkeping

Bij het aanbrengen van de inkeping begint men met de bovenste inkeping. Kijk langs de velrichtpunten (1) op de zaag maar een doel verderop in het terrein, waar u wilt dat de boom neervalt (2). Sta aan de rechterkant van de boom,chyter de zaag, en zaag met trekkende ketting.

De inkapingsdiepte moet 1/4 van de stam diameter bedragen en de hoek tussen de bovenste en de onderste inkening ten minste 45^

De beiden inkepingen ontmoeten elkaar op de inkepinglijk. De inkepinglijk要去 volkommen horizontal liggen en tegelijkertijd een rechtte hoek (90^) vormen met de gekozen valrichting. (59)

Zaagsnede

De motorzaagsnede worden aangebracht vanaf de andere kant van de boom en moet volkomen horizontaal liggen. Sta links van de boom en zaag met trekkende ketting.

Breng de motorzaagsnede ca. 3-5 cm (1,5-2") boven de horizontale vrij van de inkeping aan. (60)

Steek de schorssteun (indien deutsche gemonteerd is) hinter het scharnierstuk. Zaag met vol gas en duw de ketting/het zaagblad langzaam in de boom. Let op of de boom nicht in een richting beweegt die tegenovergesteld is aan de gekozen valrichting. Breng zodra de snijdiepte dit toelaat, een velwig of een breekijzer aan in de motorzaagsnede. (61)

De motorzaagsnede moet parallel met de inkepinglijn beeindigd worden zodate afstand tussen beiden tenminste 1/10 van de stam diameter bedraagt. Het nicht doorgezaagde gedeelte worden scharnierstuk genoemd.

Het scharnierstuk doet diest als scharnier en stuart de.
richting van de valende boom. (62)

Als het scharnierstuk teklein is of doorgezaagd is of als de inkeping of de motorzaagsnede verkeerd geplaatst zich, kan men alle controle over de valrichting van de boom verliezen. (63)

Wanner de motorzaagsnede en de inkeping的那一ar zich, moet de boom uit zichzelf beginnen te vallen of met behulp van de velwig of het breekijzer. (64)

We raden aan een zaagbladlengthe te gebruiken die groter is dan de stamdiameter van de boom, zodat de zaagsnede en de inkeping aangebracht+kennen worden met een zogenaamde "enkelvoudige snede".Zie de instructies in het hoofdstuk Technische gegevens welke zaagbladlengthes wij aanbevelen voor uw motorkettingzaag. (65)

Er zijn methodes om bomen te vellen met een stam diameter die groter is dan de zaagbladlengthe. Bij deze methodes is het risico dat de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp erg groot. (4)

Hanteren van een mistrukte poging

"Vastgeraakte boom" omlaag halen

Het is erg gevaarlijk om zoin vastgeraakte boom op de grond te krijgen en het oncevalsrisico is erg groot.

Probeer de boom die ergens opgevalten is nooit waarbeneden te zagen.

Werk nooit binnen het risicogebied van bomen die vast hangen in een andere boom. (66)

De veiligste methode is een takel gebruiken.

Gemonteerd op een trekker (67)
Draagbaar (70)

Bomen en takken zagen die onder spanning staan

Voorbereidingen: Beoordeel in welke richting de bomen/ takken gespannen zijn en waar het breekpunt (d.w.z. het punt waar de boom/tak zou breken als hij nog meer gespannen zou worden) zich bevindt.

Beoordeel hoe u de spanning het best kunt wegnemen en of u dit zich kunt. In extra gecompliceerde situatuies is de enige veilige methode geen motorkettingzaag te gebruiken en een takel te gebruiken.

In het algemeen geldt:

Sta zo dat u Niet het risico loopt geraakt te worden door de boom/tak wonneer de spanning worden weggenomen. (71)

Maak een of meerdere sden op of in de buurt van het breekpunt. Zaag zo diep en breng zoveel sden aan als nodig is om de spanning in de boom/tak voldoende weg te nemen zodate de boom/tak "afbreekt" bij het breekpunt. (69)

Zaag een voorwerp dat onder spanning staat nooit hebelaal door!

Wanner u de boom/tak moet doorzagen, maakt u twee of drie snedes van 3-5 cm diep met 3 cm:tussenruimte. (72)

Zaag cervolgens steeds dieper tot de spanning van de boom/tak verdwijnt. (73)

Zaag de boom/tak cervolgens vanaf de andere Kant door, nadat de spanning eraf is.

Maatregelen die terugslag voorkomen

WAARSCHUWING! De terugslag kan blikksemsnel, plotseling en.krachtig+zijn en kan ertoe leiden dat de motorzaag,het zaagblad en de ketting gegen de gebruiker slaan. Als de ketting in beweging is wonneer ze de gebruiker raakt,kan dit tot ernstige en zelfs dodelijke verwondingen leiden.Het is moodzakelijk om te begrijpen waardoor terugslag wordtveroorzaakt en hoe terugslag voorkomen kan worden door voorzichtig en op de juiste manier te werken.

Wat is terugslag?

Terugslag is de benaming van een plotselinge reactie waar bij de motorzaag en het zaagblad terugslaan van een voorwerp dat geraakt werden door de terugslagrisicosector van de zaagbladpunt. (48)

Terugslag gebeurt altijd in de richting van het zaagbladoppervlak. Meestal slaan de motorzaag en het zaagblad omhoog enaar achteren aan de gebruiker toe. Maar dit kan ook in andererichtingen zich, afhankelijk van de positie waarin de motorzaag zich bevindt op het ogenblick dat de terugslagrisico-sector in contact komt met een voorwerp.

Terugslag vindt uitsluitend plaats wanner de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp. (4)

Snoeien

WAARSCHUWING! De meeste terugslagongevallen gebeuren bij het snoeien. Gebruik de terugslagrisicosector van het zaagblad Niet. Wees uiterst voorzichtig en vermijd dat de punt van het zaagblad in contact komt met de stam, andere takken of voorwerpen. Wees uiterst voorzichtig met takken die op spanning staan. Ze+kunnenaar u terugveren en ertoe leiden dat u de controle verliest, wat letsel kanveroorzaken.

Zorg ervoor dat u veilig kunt gaan en staan! Werk vanaf de linkerkant van de stam. Werk zo zich möglich bij de motorkettingzaag voor een zo goed möglichke controle. Indien möglichk moet u het gewicht van de motorkettingzaag op de stam lately rusten. (74)

Verplaats uuitsluitend wonneer de stam zich:tussen u en de motorkettingzaag bevindt.

Stam van gevelde boom doorzagen

Zie instructies in het hoofdstuk Basistechniek zagen.

Algemeen

De gebruiker mag alleen die onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruiksaanwijzing worden beschreiben. Meer ingrijpende maatregelen要去en door een erkende servicewerkplaats worden uitgevoerd.

Controle, onderhoud en service van de veiligheidsuitrusting van de motorkettingzaag

WAARSCHUWING! Koppel de het metingzaag algtd los van de voeding voordat u iets monteert op het apparaat of onderhoud en/of controlesuitvoert aan het apparaat.

Let op! Om service en reparations aan de machine uit te voeren, is een speciale opleiding nodig. Dit geldt vooroor de veiligheidsuitrusting van de machine. Als de machine een van de volgende controles Niet goed doorstaat, raden wij aan dat u maar uw serviceworkplaats্রaat.

Kettingrem met terugslagbeveiling

Terugslagbeveilingig controleren

• Controller of de terugslagbeveiliging geen zichtbare beschadigingen vertoont zoals materiaalbarsten. (75)
• Duw de terugslagbeveiliging maar voren enaar achteren om te controlleren of deze makkelijk loopt en stabel op de machine is verankerd. (76)

Controle van het traagheidsmechanisme

Houd de motorkettingzaag, met de motoruitgeschakeld, boven een stobbe of ander stabeloppervlak. Laat de voorhandgreep los en LASTemotorkettingzaag door zich eigen gewicht, draaiendrond dechterhandgreep, maar de stobbe vallen.

Wanner de punt van het zaagblad de stronk raakt, moet de rem geactiveerd worden. (77)

Remvermogen controlleren

• Schakel de motorkettingzaag in. Zorg dat de zaagketting Niet in contact kan komen met de grond of een ander voorwerp. Zie instructies onder de kop Starten en stoppen.
• Hou de motorkettingzaag stevig vast met uw duimen en vingers stevig om de handvatten. (44)
• Geef volgas en activeer de kettingrem door uw linkerpols waar de terugslagbeveiliging te bewegen. Laat het voorste handvat Niet los. De ketting moet onmiddelijk stoppen. (78)

Vergrendeling voedingsschakelaar

• Controller of de gashendel in de stationaire stand is vergrendeld wonneer de gashendelvergrendeling worden ontrendeld. (79)
• Druk de gashendelvergrendeling in en controllerer deze na het loslaten wee terugkeert maar de beginpositie. (80)
• Controller of de gashendel en de gashendelvergrendeling makkelijk in te drukken zichen en of de retourveren goed werken. (81)
• Schakel de motorkettingzaag in en geef vol gas. Laat de gashendel los en controllerer of de zaagketting stopt en stil blijft staan.

Kettingvanger

• Controller of de kettingvanger nicht beschadigd is en of hij vast zit in de het motorzaaghuis. (82)

Koelsystem

Om de werktemperatuur zo laag möglich te houden, is de machine uitgerust met een koelsystem.

Het koelsysteme bestaat UIT:

1 Luchtinlaat (onder de vermogensschakelaar).
2 Een ventilator op de motor.
Maak het koelsysteme een keer per week schoon met een borstel; dit moet vaker gebeuren wonneer u onder zware omstandigheden werkt. Een vuil of verstopt koelsysteme leidt tot oververhitting waardoor de machine beschadigd kan raken.

ONDERHOUD

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat aan de machine moet worden uitgevoerd. De meeste punten staan beschreiben in het hoofdstuk Onderhoud.

Elk gezbruk Regelmatig Incidenteel
Maak de machine uitwendig schoon.	Verwijder eventuele braam op de zijkanten van het zaagblad met een vijl.
Controler of de onderdelen van de gashendel veilig werken.(Gashendelvergrendeling en gashendel.)		Leeg de olietank en maak deze inwendig schoon.
Maak de kettingrem schoon en controler de remfunctie. Controler de kettingvanger op beschadigingen en verrang indien nodig.		Blaas voorzichtig persluucht door het product en door de koelsleuven van de accu.
Het zaagblad要去 voor evenwichtig afslijten dagelijk words omgekeerd. Controler of de smeeropening Niet verstopt is. Maak de groef schoon.
Controler of de ketting en het zaagblad voldoende olie krijgen.
Controler de zaagketting op zichbare barsten in klinken en schakels, of de ketting stijf is en of klinken en schakels abnormaal versleten+zijn. Vervang indien nodig.
Slijp de ketting en controler de conditie en de spanning. Controler het kettingwiel op abnormale slijtage, verrang indien nodig.
Reinig de luchtinaat van de machine.
Controler of de bouten en moeren en vastgedraaid+zijn.

TECHNISCHE GEGEVENS

Technische gegevens

	418EL 420EL
Elektromotor
Type Motor van AC-serie Motor van AC-serie
Vermogen 1800W 2000 W
Spanningsbereik 230-240V 230-240V
Smeersystem
Type oliepomp Automatisch Automatisch
Inhoud olietank, liter 0,20 0,20
Gewicht
Kettingzaag zonder zaagblad en ketting, lege kettingolietank, kg	4.7 4.7
Lawaaiemissie (zie opmerking 1)
Geluidsvermogen, gemeten dB (A) 101,9	101,9
Geluidsvermogen, gegardeerd LWA dB (A)	103	103
Geluidsniveauaus (zie opmerking 2)
Equivalent geluidsniveau bijoor van de gebruiker, dB(A)	90,8 90,8
Equivalent trillingsniveau, a h (zie opmerking 3)
Voorste handvat, m/s2	5,2 5,2
Achterste handvat, m/s2	3,9 3,9
Onzekerheitsmarge K, m/s2	1,5 1,5
Ketting/zaagblad
Aanbevolen zaagbladlengthes, duim/cm	14/35	16/40
Effectieve zaaglengte, duim/cm	12.5/32	14/35.5
Type aandrijfwienen/aantal tanden	Spur/6 Spur/6
Maximale kettingsnelheid, m/s	14.5 14.5

Opmerking 1: Emissie van geluid aan de omgeving gemeten als geluidsvermogen L_WA volgens EG-richtlijn 2000/14/EG Bijlage V.
Opmerking 2: Het equivalente geluidsdrukniveau, volgens ISO 22868, worden berekend als de tijdsgewogen energiesom van de geluidsdrukniveauaus onder verschillende werkomstandigheden. De typische statistische spreiding voor het equivalente geluidsdrukniveau geeft een standardafwijking van 2,5 dB (A).
Opmerking 3: Trillingsniveau, volgens EN 60745-2-13. De gerapporteerde geveens voor het trillingsniveau vertonen een normale statistische spreiding (standaarddevatie) van 1,5m / s^2 . Vermelde trillingsgeveensuit metingen bij een machine met aanbevolen zaagbladlengthen het kettingtype.

Waarschuwing! De trillingsemissieijdens het feitelijke gebruik van de machine kan afwijken van de opgegeven totaalwaarde en is afhankelijk van de manier waarop het gereedschap worden gebruikt. Om zichzelf te beschermen,要去en gebruikers de nodige veiligheidsmaatregelen nemen op basis van een schatting van de bloatstelling in de feitelijke gebruiksomstandigheden. Hierbij要去 rekening worden gehonden met alle elementen van de bedrijfscylclus, dus Niet alleen de tijd dat het gereedschap actief worden gebruikt, maar ook de tijd dat het gereedschap is uitgeschakeld of stationair draait.

Zaagblad- en hettingcombinations

De volgende snijuitrustingen zijn goedgekeurd voor de modellen Husqvarna 418 EL en 420 EL.

Model	Zaagblad Ketting
	Lengte, cm/inch	Steek, duim	Spoorbreedte, mm	Maximum aantal tanden neuswiel	Type	Lengte, aandrijfschake ls (stuks)
418 EL 14	(35)	3/8 1,3 7T Husqvarna H37				52
420 EL 16	(40) 56

Vijlen en vrijmallen van de zaagketting

xx	inch/mm inch/mm
37	5/32 / 4,080°		30°	0°	0.025 / 0,65	5796536-01

EG-verklaring van overeenstemming

(Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel. [phone], verklaart onder alleenverantwoordelijkheid dat de elektrische kettingzagen met snoer 418 EL en 420 EL met serienummers van 2016 en later (het jaartal staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer), voldoen aan de eisen die in de RICHTLIJNEN VAN DE RAAD zijn opgenomen:

-van 17 mei 2006 "beteffende machines" 2006/42/EG.
van 26 februi 2014 "betreffende elektromagnetische compatibiliteit" 2014/30/EU.
- van 8 mei 2000 "beteffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG.
- 2011/65/EU van 8 Juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur.

De volgende normen zijn van toepassing:

EN 60745-1:2009 + A11:2010, EN 60745-2-13:2009 + A1:2010, EN 55014-1:2006 + A1:2009 + A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013

Aangemelde instantie:

NB2140, DEKRA Testing and Certification GmbH, Enderstraße 92b, 01277 Dresden, Duitsland, heeft een EG-typeonderzoek uitgevoerd volgens de richtlijn voor machines (2006/42/EG), artikel 12, punt 3b. De certificaten van de EG-typecontrole volgens bijlage IX hebben nummer: 4815039.16001-1

Voor informatatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens.

De geleverde motorkettingzaag komt overeen met het exemplaar dat een EG-typecontrole heeft ondergaan.

Huskvarna, 1 september 2016

Lars Roos, Hoofd Ontwikkeling

(erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

1 Uzmaniet apkärtni:
