NAVODILA ZA UPORABO SBL 327 V STIGA

POZOR: Pije Ngo pristupite uporabi stroja, pažljivo pročitajte upute.

Postupak zaustavljanaj motora:

• Okrenite na dolje polugu za blokadu (5).
• Pustite polugu gasa (4).
• Pritisnite prekidač (1) u položaj «O» sve dok se motor ne ugasi, a potom pustite prekidač koji ce automatski doci u položaj «I» za naredno startanje.

4. NACINI RADA

4.1 UPOTREBA MASINE KAO DUVACA LISC A (SI.5)

PAZNJA! Za vriejme rezanja, masinu uvi-jek trebate drzati cvrsto i staviti desnu ruku na gornji rukohvat.

Uvijek je poželjno podesiti brzinu motora prema tipologiji materijala koji trebate ukloniti:

• koristite motor pri maloj brzini kad treba da uklonite lagan materijal i sitno drvenasto bilje na travnjaku;
• koristite motor pri srednjoj brzini za uklanjanje trave i lakog lišca na asfaltu ili Čvrstom terenu;
• koristite motor pri visokoj brzini kada trebate ukloniti tezi materijal, kao sto je svjezi snijeg ili obimna prljavstina.

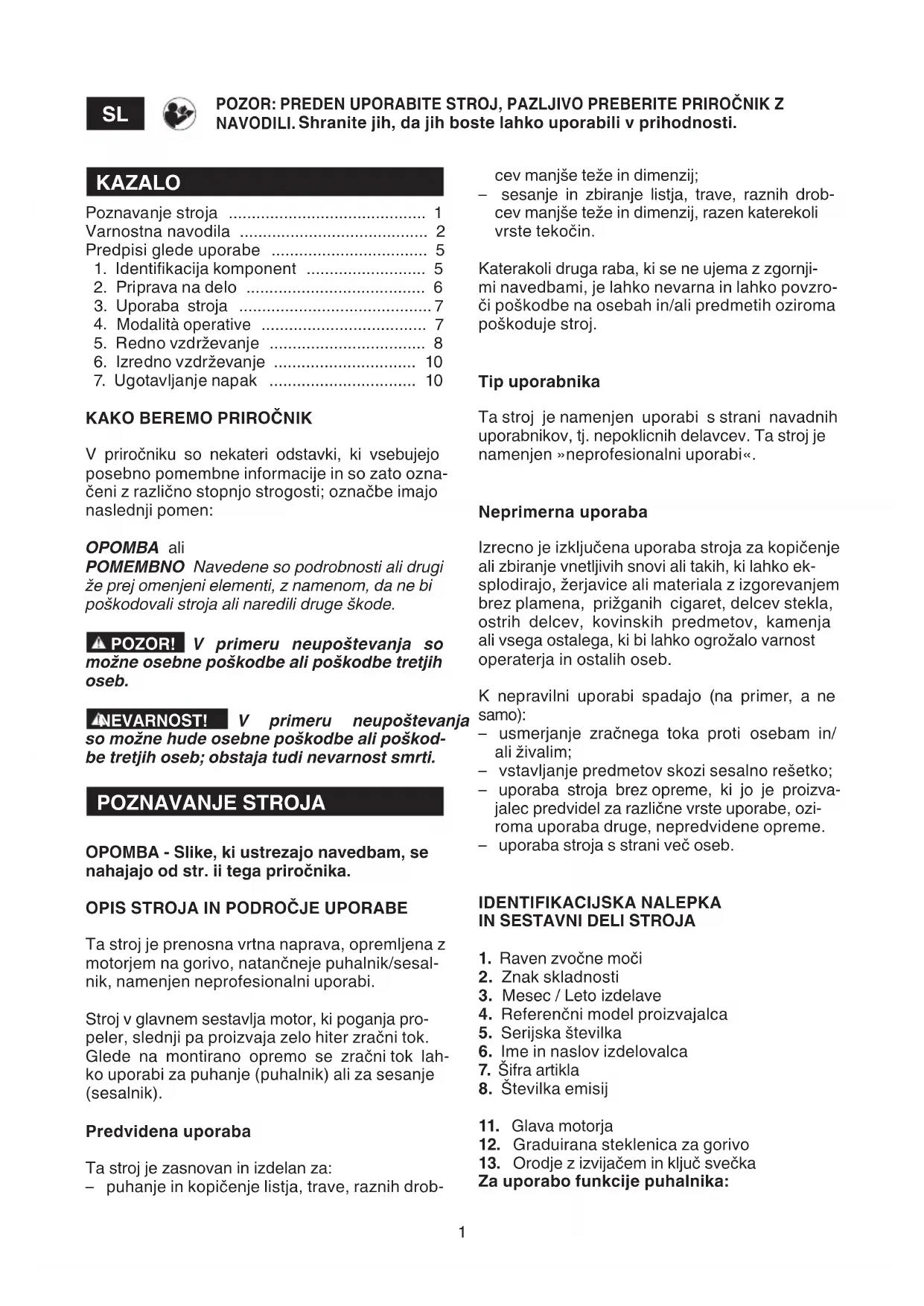

Predpisi glede uporabe 5

1.Identifikacionakomponent 5
2. Priprava na delo 6
3.Uporaba stroja 7
4. Modalità operative 7
5.Redno vzdrzevanje 8
6. Izredno vzdrujevanje 10
7. Ugotavljanje napak 10

KAKO BEREMO PRIROČNIK

V priročniku so nekateri odstavki, ki vsebujejo posebno pomembne informacije in so zato označeni z razlicno stopnio strogosti; označbe imajo naslednji pomen:

OPOMBA ali

POMEMBNO Navedene so podrobnosti ali drugi ze prej omenjeni elementi, z namenom, da ne bi poskodovali stroja ali naredili druge skode.

POZOR! V primeru neupostevanja somaybe osebne poskodbe ali poskodbe tretjih oseb.

NEVARNOST! V primeru neupostevanja soMZne hude osebne poškodbe ali poskod-be tretjih oseb; obstaja tudi nevarnost smrti.

POZNAVANJE STROJA

OPOMBA - Slike, ki ustrezajo navedbam, se nahajajo od str. ii tega priročnika.

OPIS STROJA IN PODROČJE UPORABE

Ta stroj je prenosna vrtna naprava, opremljena z motorjem na gorivo, natančneje puhalnik/ sesalnik, namenjen neprofessionalni uporabi.

Stroj v glavnem sestavlja motor, ki poganja propeler, slednji pa proizvaja zelo hiter zračni tok.

Glede na montirano opremo se zračni tok lahko uporabi za puhanje (puhalnik) ali za sesanje (sesalnik).

Predividena uporaba

Ta stroj je zasnovan in izdelan za:

puhanje in kopičenje listja, trave, raznih drob-

cevmanjstezeindimenzij;

• sesanje in zbiranje listja, trave, raznih drobccev manjse teze in dimenzij, razen katerekoli vrste tekocin.

Katerakoli druga raba, ki se ne ujema z zgornji-mi navedbami, je lahko nevarna in lahko povzro-ci poskodbe na osebah in/ali predmetih oziroma poskoduje stroj.

Tip uporabnika

Ta stroj je namenjen uporabi s strani navadnih uporabnikov, tj. nepoklicnih delavcev. Ta stroj je namenjen >neprofessionalni uporabi<.

Neprimerna uporaba

Izrecno je izkljucena uporaba stroja za kopičenje ali zbiranje vnetljivih snovi ali takih, ki lahko ek-splodirajo,Žerjavice ali materiala z izgorevanjem brez plamena, prižganih cigaret, delcev stekla, ostrih delcev,kovinskih predmetov, kamenja ali vsega ostalega,ki bi lahko ogrozalo varnost operaterja in ostalih oseb.

Knepravilni uporabi spadajo (na primer, a ne samo):

• usmerjanje zračnega toka proti osebam in/aliživalim;
• vstavljanje predmetov skozi sesalno rešetko;
• uporaba stroja brez opreme, ki jo je proizvajalec predvidel za razlne vrste uporabe, oziroma uporaba druge, nepredvidene opreme.
  -uporaba stroja s strani več oseb.

IDENTIFIKACIJSKA NALEPKA IN SESTAVNI DELI STROJA

1. Raven zvočne moči
2. Znak skladnosti
3. Mesec / Leto izdelave
4. Referencni model proizvajalca
5. Serijska stevilka
6. Ime in naslov izdelovalca
7. Sifra artickla

8. Številka emisij

9. Glava motorja

10. Graduirana steklenica za gorivo
11. Orodje z izvijačem in ključ svečka

Za uporabo funkcije puhalnika:

1. Prva puhalna cev
2. Druga puhalna cev (plošćati konec)
   15a. Druga puhalna cev (okrogli konec)

Za uporabo funkcije sesalnika:

1. Prva sesalna cev
2. Druga sesalna cev
3. Cev za prikljucitev vrece
4. Vreča za listje

KOMANDE FUNKCIONALNIH ELEMENTOV

1. Gornji ročaj
2. Spodnji ročaj
3. Stikalo za ustavitev motorja
4. Komanda plina
5. Zapiralo coka za plin
6. Ročaj zaganjalnika
   27.Gumb za dodajanje (Starter)
7. Gumb naprave za hidravlicno crpanje (Primer)
8. Zamašek rezervoorja za mešanico
9. Svečka
10. Pokrov zračnega filtra
11. Sesalna resetka

Identifikacijske podatke stroja prepišite v ustrezna polja na etiketi, ki se nahaja za hrbtni strani platnice.

Primer izjave o skladnosti se nahaja na zadnjih straneh tega prirocnika..

POJASNJEVALNI SIMBOLI NA STROJU (ce so prisotni)

1. Rezervoor za meşanico
2. Položaji stikala za ustavitev motorja
   a = ustavitev
   b = hod
3. Gumb za dodajanje (Starter) b = RUN = normalni hod in vzig ob toplem motorju a = CHOKE = vzig ob hladnem motorju
4. Komanda za plin
   a = minimum
   b = maksimum

OPIS STROJA IN PODROČJE UPORABE

Ta stroj je neprofesionalna vrtna naprava, natačneje prenosna motorna kosa/obrezovalnik tratnih robov z zgorevalnim motorjem.

Stroj v glavnem sestavlja motor, ki prek preno

sne gredi, obdane s cevjo, in kotnega prenosa poganja rezalno napravo razlicnih tipov za izvajanje razlicnih opravil.

Upravljavec drzi stroj s pomocjo ustreznega pasu in lahko upravlja glavne komande talok, da ostaja vselej na varni razdalji od rezalne naprave.

1. Pozor! Nevarnost. Nepravilna uporaba tegsta stroja je lahko nevarna za upravljavca in za druge osebe. Preden uporabite stroj, pazljivo preberite prirocnik z navodili.
2. Poskrbite, da bodo med uporabo stroja druge osebe izven delovnega območja.
3. Uporabnik tega stroja, ki ga pod normalnimi pogoji vsakodnevno uporablja dljeČasa, je lahko izpostavljen ravni hrupa, ki je enaka ali vecja od 85 dB (A). Nosite zašcitna očala in glusnike.
4. Nosite rokavice in zašcitno obutev!
5. Nevarnost pohabljenja! Stroja ne uporablajte z odprto resetko.

VARNOSTNA NAVODILA ki jih je treba natančno spoštovati

Ta stroj je izredno hrupen in zahteva uporabo protihrupne varovalne opreme.

A) URJENJE

1) POZOR! Preden stroj uporabite, pozorno preberite ta navodila. Seznanite se s kontrolnimi rocicami in s pravilno uporabo stroja. Naučite sehitro ustaviti motor.
2) Nikoli ne pustite, da stroj uporabljajo otroci ali osebe, ki niso zadostno seznanjene z navodili. Lokalni zakoni lahko dolocajo spodnjoedo mejo starosti za uporabnike.
3) Nikoli ne uporabljaje stroja ce je uporabnik utrujen, se slabo počuti ali je pod vplivom zdravil, drog, alkohola ali substanc, ki bi lahko zmanjišale njegovo sposobnost refleksov ali pozornost.
4) Ne pozabite, da je delavec oziroma uporabnik odgovoren za nesrece in nepredvidljive nevsecnosti, ki se lahko pripetijo drugim osebam ali njihovi lastnini.
5) V primeru, da zelite prodati ali posoditi stroj, se prepričajte, da bo uporabnik pregledal navodila za uporabo, ki se nahajajo v tem priročniku.

B) POSTOPKI PRED UPORABO

1) Med delom je treba nositi ustrezna oblačila, ki ne motijo uporabnika.

• Oblecite prilegajoca se zašcitna oblačila, protivibracijski rokavice, zašcitna očala, protiprašne maske, zašcitne slusalke za ušesa in zašcitne Čevlje proti urezninam in drsenju.
• Ne nosite šalov, halj,ogrlic ali drugacnih visecih ali širokih dodatkov, ki bi se lahko zapletli v stroj.
• Dolge lase primerno spline.

2) POZOR: NEVARNOST! Bencin je močno vnetljiv.

gorivo hranite v posebnih homologiranih posodah;
- gorivo dolivajte samo na prostem s pomocjo posebnega lija; med dolivanjem goriva in med katerim koli rokovanjem z gorivom, ne kadite;
- počasi odprite zamašek rezervoorja, da se no-tranji pritisk postopoma zmanjsa;
- dolivanje goriva opravite pred vžigom motorja; ne dodajaje goriva in ne snemajte zamaška z rezervaarja, ko motor deluje ali je še vroc;
- ce se bencin razljie, ne zaganjaje motorja, ampak stroj odstranite z območja, kjer je bilo gorivo razlito, dokler bencin ne izhlapi in se bencinski hlapi ne razkadijo; na ta način preprećite možnost požara;
- po polnjenju je treba zamašek rezervaarja in zamašek posode za bencin vselej namestiti njuno mesto in ju dobro priviti.
- takoj očistite vsako sled bencina s stroja ali stal;
- ne vžigajte stroja na kraju, kjer ste dolivali gorivo; motor vžgite vsaj 3 metre stran od mesta, kjer ste dolivali gorivo.
- pazite, da gorivo ne pride v stik z oblačili; Če do tega vseeno pride, se preoblecite in šele nato ponovno vžgite motor;

4) Okvarjene ali poskodovane dušilce zamenjaje.

5) Pred uporabo opravite skrben pregled učinkovitega delovanja stroja, predvsem:

• premikanje ročice plina mora biti prosto, ne pretežko in po tem, ko jo popustite, se mora avtomatsko in hitro vrniti v nevtralni položaj;
• stikalo za ustavitev motorja se mora z lahkoto prestavljati iz enega polożaja v drugega;
• elektrichi kabli in predvsem kabel svecke morajo biti celi; s tem preprecite pojav iskrenja; kapica svecke mora biti pravilno namescena na svecko;
  rocaji in zašcite stroja morajo biti Čisti in suhi ter trdno pritrjeni na stroj;
• zašcite nikoli ne smejo biti poskodovana;
• vrteči del ne sme biti poskodovan.
• vreča za zbiranje listja ne sme biti poškodovana.

6) Natančno pregleje celotno delovno obmocje ter s pomocjo grablj ali metle ročno ločite odpadke in odstranite vse, kar bi stroj lahko zalučal od sebe (v funkcjiji puhalnika) ali bi lahko zama

šilo sesalno cev (v funkcjiji sesalnika) ali bi lahko bilo nevarno (kamenje, veje,Žice, kosti itd.).

C) MED UPORABO

1) Vrteci se deli lahko povzrocijo hude poskodbe. Ne dotikajte se vrtecih delov, dokler so v gibanju.
2) Stroja ne uporabljajte v blizini odprtih oken.
3) Nivo vibracij je mogoce zmanjsati tem, da stroj uporabljate pri konstantni hitrosti in trdno držite ročaj s primerno silo. Nizek režim delovanja motorja pomeni nizko raven hruposti, zato stroj uporabljaje pri minimem režimu, ki omogoca izvajanje dela. V teku delovnega dneva je treba poskrbeti za pogoste in primerno dolge odmore, da se izognemo poskodbam zaradi tresenja in poskodbam ušes.
4) Motorja ne vklaplajte v zaprtih prostorih, kjer se lahko nakopićijo nevarni hlapi dušikovega monoksida.
5) Delajte samo pri dnevni svetlobi ali pri dobri umetni svetlobi in v pogojih dobre vidljivosti.
6) Ce je delovno območje prasno, je priporočljivo povrsino rahlo ovlažiti.
7) Pazite, da s svojim delom ne motite drugih. Stroj uporabljajeismoob primernemcasu(ne zgodaj zjutraj ali pozno zvecer, ko bi lahko motili druge).
8) Na stroj ne montirajte naprav ali dodatkov, ki jih izdelovalec ni predvidel ali homologiral.
9) Nikoli ne uporabljajte stroja:

• ce niste prej montirali vseh predvidenih dodatkov za posamezno funkcijo (puhanje ali sesanje);
• ce so v blizini osebe, predvsem otroci, ali zi-vali;
  v zaprtih prostorih, ob prisotnosti hlapov, v ekplozivnem okolju ali v blizini vnetljivih materialov ali elektrichnih aparatur.

10) Postavite se v stabilen in zanesljiv položaj:

• ce je le MOZno, se izogibajte delu na mokri ali spolzki povrsini oziroma na vseh neravnih ali strmih terenih, ki ne zagotavljajo stabilnosti operaterja med delom;
• nikoli netecite, temveč hodite in bodite pozorni na nepravilnosti terena ter na morebitne ovire;
• oceniti potencialne nevarnosti na terenu, ki ga boste obdelovali in poskrbite za vse previdnostne ukrepe, da zagotovite svojo osebno var-nost, predvsem na strminah, poškodovanih, spolzkih ali nestabilnih terenih.

11) Motor vžgite le, ko je stroj trdno usidran:

• prepricajte se, da so nepoklicane osebe oddljene najmanj 15 metrov od delovnega prema stroja.
• dušilca oziroma izpušnih plinov ne usmerjajte proti vnetljivim materialom.
  12) Ne spreminjaje nastavitev motorja in ga ne

silite v pretirano stevilo vrtljajev.

13) Stroja ne smete pretirano siliti in ne uporabljajte majhnega stroja za preobseznada; zuporabo ustreznega stroja zmanjsujete nevarnosti in izboljsate kakovost dela.
14) Pazite, da ne boste s silo udarili ob tujke in da ne bo prislo do morebitnega odmetavanja materiala in prahu, ki bi ga povzročila moč zraka; ne usmerjaje zračnega curka v ljudi aliŽivali.
15) Ko stroj uporabljate kot puhalnik, morate vedno zelo paziti, da odstranjeni material ali privzdignjen prah ne bi povzročila poskodb ljudem aliŽivalim ter škode na lastnini. Vedno morate preveriti smer vetra in ne smete nikoli delati proti vetru. Vselej pravilno nastavite dolžino puhalne cevi, tak do zračni tok deluje v blizini tal.
16) Ne vstavljaje ročno predmetov v sesalni prostor (v funkciji sesalnika) in ne vsesavajte velikih predmetov, ki bi lahko poskodovali vrteči del.
17) Med delovanjem imejte roke darec od sesalne resetke in od sobe za izpihavanje zraka ter ne ovirajte prehoda zraka.
18) Ustavite motor:

ko montirate ali odstranjujete dodatke za puhanje ali sesanje;
- vedno, kadar pustite stroj brez nadzora;
- preden nalijete gorivo;
ko se morate premakniti z enega na drugo delovno območje.

19) Ugasnite motor in iztaknite kabel svečke:

• pred pregledovanjem, cischenjem ali delom na stroju;
• potem, ko ste vsesali tujek. Pred ponovno uporabo stroja preverite morebitne poskodbe in poskrbite za potrebna popravila;
• ce stroj začenja vibrirati na nenormalen način (Takoj poščite vžrok vibracij in ga odpravite).
• ce stroja dalj Časa niste uporabljali.

20) Ne puscajte stroja s segretim motorjem med listjem, suho travo ali drugim vnetljivim materia-lom, saj lahko pride do pozara.
21) POZOR - V primeru zlomov ali nezgod med delom, nemudoma zaustavite motor in se oddaljite od kosilnice, da ne povzročite dodatne škode; v primeru nezgod, pri katerih se poskodujejo operater ali tretje osebe, nemudoma nudite prvo pomoč in se obrnite na zdravstveno ustanovo za ustrezno nego. Natančno odstranite morebitne drobce, ki bi lahko povzročili škodo ali poskod-be na ljudeh aliŽivalih, ker jih le-ti morda ne bi opazili.
22) POZOR - Raven hruposti in stopnja vibracij, ki sta navedena v teh navodilih, predstavljata maksimalni vrednosti ob uporabi stroja. Če stroj ni vzdřevan, to pomembno vpliva na intensivnost zvočnih emisij in vibracij. Zato je treba poskrbeti zapreventivne ukrepe za preprečevanje poskodb, ki bi jih lahko povzročila močan hrup

in vibracije: poskrbite za vzdrževanje stroja, nosite protihrupne glusnike, poskrbite za odmore med delom.
23) Predolgo izpostavljanje vibracijam lahk o pvzroci pojav poskodbe ali zivcno-zilne tezave (znane kot "pojav Raynaud" ali "bela roka"), predvsem pri tistih osebah, ki imajo tezave s krvnim obtokom. Simptomi se lahko Pokazejo na rokah, zapestjih in prstih ter se izrazajo kot izguba obcutljivosti, otrplost, srbeica, bolecina, izguba naravne barve ali strukturne spremembe na kozi. Te ucinke lahko dodatno poslabsa tudi nizka temperatura ali premo矫no stiskanje rocajev. Ob pojavu teh simptomov, je treba skrajšati cas uporabe stroja in se posvetovati z zdravnikom.

D) VZDRŽEVANJE IN SKLADIŠÇENJE

1) POZOR! - Odklopite kapico svečke in preberite ustrezna navodila, preden opravite kakrsen koli poseg cisćenja, vzdřevanja ali popravljanja. Oblecite ustrezna oblačila in delovne rokávice v vseh primerih, ko bi lahko bilo delo nevarno za roke.
2) POZOR! - Nikoli ne uporabljaje stroja, ce so njegovi deli obrabljeni ali poskodovani. Poskodovane ali obrbljene dele morate vedno zamenjati; ne smete jih popravljati. Uporabljaje samo originalne rezervne dele; uporaba neoriginalnih in/ali nepravalno montiranih rezervnih delov poskoduje stroj, ne zagotavlja varnosti, lahko povzroci nesrece ali poskodbe na osebah ter proizvajalca oprosti vsake obveznosti ali odgovornosti.
3) Vse postopke vzdrrzevanja in nastavljanja, ki niso opisani v tem prirocniku, mora opraviti Vas prodajalec ali specializiran servis, ki razpolaga s potrebnim znanjem in opremo za pravalno opravljanje dela in za ohranjanje izvirne varnosti stroja. Zaradi posegov, opravljenih v neprimernih ustanovah ali ce jih opravijo neusposobljene osebe, propade vsaka oblika garancije in vsaka odgovornost proizvajalca
4) Vijaki in matrice morajo ostati priviti, da bo kosilnica zagotovo vedno delovala v varnih gojih. Redno vzdrrzevanje je bistvenega pomena za varnost in za ohranjanje dobrega delovanja stroja.
5) Ne opravlijaje posegov na stroju, ce niso opisani v tem prirocniku in ce nimate ustreznegaznanja in orodja.
6) Stroja z bencinom v rezervoarju ne shranjujte v prostoru, kjer bi lahko bencinski hlapi dosegli plamen, iskrico ali močan vir toplote.
7) Preden stroj postavite v katerikoli prostor, morate najprej pocakati, da se motor ohladi.
8) Za zmanjsanje nevarnosti pozara morate paziti, da so motor, izpušni dušilec in prostor za shranjevanje bencina vedno Čisti, brez ostankov

zagovine,vejic, listov ali odvecne mascobe;posod z ostanki opadnegama materiala ne puscajte v zaptem prostoru.

9) V primeru, da je treba rezervoor izprazniti, morate to opraviti na prostem in ko je motor hladen.
10) Za vsak poseg vzdrrzevanja na vodilu meca si nadenite delovne rokavice.
11) Preden spravite stroj, se prepričajte, da ste odstranili ključe ali orodje za vzdřěvanje.
12) Stroj shranjujte izven dosegao otrok!
13) Pogosto pregledujte vreco za listje, da se ne obrabi in da se ne zmanjsa njena kakovost.

E) PREVOZ IN PREMEŠCANJE

1) Vsakokrat, ko je treba premešcati ali prevala-ti stroi, morate:

• ugasniti motor in odklopitiPokrovcek svechecke;
• stroj zagrabiti izključno za ročajee in usmeriti cevi tak, da ne predstavljo nobene ovire.
  2) Ko prevažate stroj na motornem vozilu, morate odstraniti cevi in ga postaviti tako, da ne predstavlja nevarnosti za nikogar in ga trdno pritrditi, tako preprecite, da bi se prevnil, poskodoval in da bi gorivo uhajalo.

F) VAROVANJE OKOLJA

Varovanje okolja mora biti pomemben in prednostni vidik pri uporabi

stroja, v korist civilnega sozitja in v korist okolja v kateremŽivimo. Pazite, da ssvojim delom ne motite sosedov.

Natančno upostevajte lokalne predpise o unicevanju em-ba-la-ze, olja, bencina, akumulatorjev, filtrov,OCRnov delov ali kateregakoli elementa, ki močno vpliva na okolje; teh od-pad-kov ne smete odvreči v smeti, ampak jih morate ločiti in jih izročiti posebnim zbirnim centrom, ki bodo poskrbeli za ni-ho-vo reciklazo.
- Natančno upostevajte nacionalne predpise o unicevanju odpadnih materialov.
- Ko stroja ne boste vec uporabljali, ga ne smete zapustiti v okolju, ampak se morate obrniti na center za zbiranje od-pad-kov, takot določajo veljavni nacionalni predpisi.

PREDPISIGLEDEUPORABE

OPOMBA - Slike, ki ustrezajo navedbam, se nahajajo od str. iii tega priročnika.

1. IDENTIFIKACIJAKOMPONENT

Stroj lahko uporabljamo kot puhalnik ali kot sesal nik; za vsako izmed funkcjij je treba pravilno na mestiti dodatke, ki jih najdete v embalazi.

POZOR! Odstranjevanje embalaze in dokoncno montazo moramo opraviti na ravni in trdni povrsini, z zadostnim prostorom za premikanje stroja in embalaze, pri tem pa se moramo vedno posluževati ustreznega orodja.

POMEMBNO Varnostni sistemi onemogocajo zagon motorja, ce sesalne ali puhalne cevi niso pravilno montirane.

1.1 UPORABA PUHALNIKA (Slika 1)

• Strline prve puhalne cevi (1) poravnajte z odprtinami (2) za izhajanje zraka; nato cev potisnite do konca, tak da bo stabilno pripeta.
• Odprtino druge puhalne cevi (3) poravnajte s strilno (4) prve cevi; nato cev potisnite in zavrtite za 90^ v smeri urnega kazalca, v eno izmed obeh predvidenih polozajev, takao da bo stabilno pripeta.

OPOMBA V odvisnosti od vrste dela montirajte bodisi cev s plošcatim koncem bodisi cev z okroglim koncem.

Za odstranitev prve cevi (1), vtaknite prilozeni izvijač v odprtino (5) in ga potisnite do konca: s tem omogocte odstranitev cevi iz odprtine za izhajanje zraka.

• Strline cevi za prikljucitev vrece (1) poravnajte z odprtinami (2) za izhajanje zraka, nato cev potisnite do konca, tak da bo stabilno pripeta.
• Konec cevi za priključitev (1) vstavite v ustrežno odprtino zbiralne vreme (3); odprtino zapri-te z namenskim spenjalnim paščkom (4).
• Prvo sesalno cev (5) spojite z drugo sesalno cevjo (6), takdo poravnate obe puscici (7) in potisnete do konca: s tem se mora strlina (6a) druge cevi stabilno pripeti v odprtini (5a) prve sesalne cevi.
• Prilożeni izvjac vtaknite v odprtino (8) in pritisnite, tak do lahko snamete blokado in odpre-te zašcitno rešetko (9).
• Trne za pozicioniranje (10) poravnajte z ustrezajočimi odprtinami (11) prve sesalne cevi, na-to cevzasukajte v nasprotni smeri urnega kazalca, dokler ne bo stabilno pripeta.
• Zbiralno vreco obesite prek ramena in z naramnico naravnajte njeno visino.

OPOMBA Montaža je pravilna, ko je zao bljen to-

pi del sesalne硬度obrnjen navzdol proti terenu.

2. PRIPRAVA NA DELO

2.1 PREGLED STROJA

Pred začetakom dela je treba:

• preveriti, da na stroju ni popušćenih vijakov;
• pri uporabi sesalnika preveriti, da je vreca za zbi ranje listja cela in da zadrga pravilno deluje;
• pregledati, da je zračni filter Čist;
• preveriti pritrjenost ročajev;
• pripraviti dodatke za delo, ki ga bomo o pravljali (puhanje ali sesanje) in se pre pre ca ti, da so pravilno fiksirani;
• napolniti z gorivom po naslednjih navodilih.

2.2 PRIPRAVA MEŠANICE

Ta stroj je opremljen z dvotaktnim motorjem, ki za svoje delovanje potrebuje mešanico bencina in olja za mazanje.

POMEMBNO Uporaba samega bencina poskoduje motor in je vzrok za razveljavitev garancije.

POMEMBNO Za ohranjanje učinkovitosti in zagotavljanje dolgeŽiviljenjske dobe mehanskih delov uporabljaje samo kvalitetna goriva in mazila.

2.2.1 Karakteristike bencina

Uporabljaje samo bencin brez svinca (neosvin-ceni) s stevilom oktanov, ki ne sme biti manjse od 90 N.O.

POMEMBNO Ce neosvinceni bencin hranite vec kot 2 mesea v posodi, se na dnu naberejo usedline. Vedno uporabljaje svezi bencin!

2.2.2 Karakteristike olja

Uporablajte samo visokokakovostno sintetično olje, specificno za dvotaktne motorje.

Pri vašem prodajalcu so na razpolago olja, ki so posebej narejena za ta tip motorja in zagotavlijo visoko stopnjo zašcite.

2.2.3 Priprava in shranjevanje mešanice

NEVARNOST!

Bencin in meşanica

vnetljiva!

Bencin in mešanico shranjujte v homologi-ranih posodah za gorivo, na varnih mestih, stran od virov toplote ali odprtih plamenov.
- Posod ne pušćajte na otrokom d mestih.
Med pripravo mešanice ne kadite in ne vdi

havajte bencinskih hlapov.

Za pripravo mešanice:

V homologirano posodo nalijte pribliznno polovico potrebne kolicine bencina.
- Dodajte vse olje, kot doloca tabela.
- Prilijte preostanek bencina.
Zaprite zamašek in močno pretresite.

POMEMBNO Mešanica je podvržena staranju. Ne priapravlajte prevelikih količin mešanice, da preprečite nastanek usedlin.

POMEMBNO Posode z meşanico in bencinom shranjute ločeno in jih dobro oznacite, da v trenutku uporabe ne bi prislo do zamenjave.

POMEMBNO Obcasno ocistite posodi za bencin in meşanico ter takto odstranite morebitne usedline.

2.3 DOLIVANJE GORIVA

NEVARNOST! Med dolivanjem ne kadite in ne vdirhavajte bencinskih hlapov.

POZOR! Pazljivo odprite zamašek posode, saj je le-ta lahko pod pritiskom.

Pred dolivanjem:

Stroj postavite na ravno povrsino in v stabilen položaj, zamašek rezervoorja nj bo zgoraj.
- Očistite zamašek rezervaarja in njegovo o ko lico, takо med dolivanjem umazanija ne bo prišla v notranjost rezervaarja.
- Pazljivo odprite zamašek rezervoorja, da se bo pri tisk v notranjosti postopoma sprostil.

Zadolivanegoriva:

• Energično stresite posodo v kateri ste pri pravili mešanico.
• S pomocjo lija natočite v graduirano ste kle nic co ustrezno kolićino mešanice za delo, ki ga boste opravili.
• Pri dodajanju goriva pazite, da rezervoarja ne napolnite cisto do roba (Slika 3).

OPOMBA Optimalna količina v rezervaarju stroja je približno polovica vsebine graduirane steklenice.

POZOR! Vedno postavite zamašek nazaj ha privijte do konca.

POZOR! Takoj očistite vsakrsen preostanek mešanice s stroja ali tal in ne vžigaj-te motorja, dokler se hlapi bencina niso razpignih.

1. UPORABA STROJA

3.1 ZAGON STROJA

Preden zazenete motor, morate stroj namestiti v sta bilni polozaj in se prepricati, da naslon ne bremeni sesalnih ali puhalnih cevi.

3.1.1 Vžig hladnegamotorja

Z vžigom "na hladno" je mi šljen vžig, opravljen po vsaj 5 minutah od ustavitve motorja ali po dolivanju goriva.

Zavzig motorja (Slika 4):

1. Sprožite zaganjalnik takto, da postavite vzvod (2) v položaj «CHOKE».
2. Pritisnite na gumb naprave za crpanje (primer) (3) 7-10 kat, da omogocite sprozenje up linjaca.
3. Stroj trdno drzite, pri cemer z eno roko drzite ro caj (6), da med vziganjem ne boste zgubilinadzora.
4. Rocaj zaganjalnika potegnite za 10 - 15 cm, da začutite rahel odpor, nato pa nekajkrat odloč no potegnite, dazaslšite prve poke.

POMEMBNO Vrvice ne potegnite do kon ca, da se ne bi pretrgala, ne spustite je, da prosto tece, ampak jo sprošcajte postopoma, da preprecite njeno nekontrolirano vracanje v prvitni položaj.

1. Vzvod (2) postavite nazaj v položaj «RUN».
2. Ponovno potegnite ročaj zaganjalnika ter pri tem pritisnite pospeševalnik do konca (4), da dosežete normalni vžig motorja.
3. Takoj ko se motor zažene, na kratko pritisnite na pospeševalnik (4), da se motor vrne na minimum.
4. Pred uporabo stroja nikajkrat pritisnite na pospeševalnik, da se motor ogreje.

POMEMBNO Ce rocaj vrvice zaganjalnika veckrat potegnete pri vkliguenem zaganjalniku, se motor lahko "zalije" in je zato zagon tezak.

Če pride do prevelikega zalitja motorja z gori-vom, odmontirajte svečko in narahlo povlecitero Čaj vrvice zaganjalnika, s Čimer boste odstranili pre sežek goriva; nato posušite elektrode na svečki in jo ponovno namestite na motor.

3.1.2 Vžig toplega motorja

Za vžig toplega motorja nemudoma po ustavitvi motorja sledite točkam 2 - 3 - 4 - 6 zgornjega postopka; pri tem pazite, da na Črpalko (primer) (3) pritisnete le 2-3 krat.

3.2 NASTAVITEV HITROSTI (Slika 4)

Hitrost vrtenja propelerja mora biti primerna za vrsto dela, ki ga izvajate. Regulirajte jo s komando pospeševalnika (4), ki se nahaja na zgornjem ročaju. S pomčo jo vžvoda za blokado (5) je mogоće vžvod pospeševalnika ohraniti v katerem koli zaželenem položaju.

3.3 ZAUSTAVITEV STROJA (Slika 4)

Za zaustavitev motorja:

Vzvod za blokado (5)zasukajte navzdol.
- Izpustite komando pospeševalnika (4).
- Stikalo (1) potisnite v položaj «O» in ga v njem obdržite vse do zaustavitve motorja, nato ga izpustite: stikalo se samodejno vrne v položaj «I» za naslednji zagon motorja.

4. NACINI DELOVANJA

4.1 UPORABA PUHALNIKA (Slika 5)

APOZOR! Med delom morate stroj vednodržati z desno roko na gornjem ročaju.

Hitrost motorja je treba vedno prilagoditi vrsti ma teriala, ki ga moramo odstraniti:

• za lahke materiale in grmieveje na travniku, uporabljamo motor pri nizkih vrtljajih;
• za odstranjevanje trave in lahkega listja z a sfal ta ali trdnega terena, uporabljamo motor pri srednjih vrtlajih;
• za težje materiale, kot so sveži sneg ali velika umazanija, uporabljamo motor pri visokih vrtljajih.

POZOR! Vedno morate skrajno paziti, da odstranjeni material ali privzdignjen prah ne bi povzrocila poskodb ljudem ali ziva ter skode na lastnini. Vedno morate prev riti smer vetra in ne smete nikoli delati pro-ti vetru.

Vreča je onderem tudi filter, podoben tistemu v o bičajnem hisnem sesalcu; zato je dobro, da:

je vedno prosta in se lahko napihne ter ni ovita

okrog naramnice stroja;

• ni nikoli cisto polna;
• takoj odstranimo vsesane predmete, ki jo lahko poskodujejo.

POMEMBNO Ko se stroi uporablja kot sesalnik, je mozno, da se neopazno posesajo predmeti, ki lahko stroi zamašijo in blokirajo propeler. V tem primerus:

• takoj zaustavite motor;
• demontirajte sesalno cev;
• odstranite tujek prek sesalne odprtine.

Pred ponovno uporabo stroja se prepričajte, da sta propeler in spirala popolnama prosta.

POMEMBNO Prepolna vreča zmanjsuje učinkovitost stroja in lahko pregreje motor.

4.3 KONEC DELA

Ob koncu dela:

• Ustavite motor, kot je bilo prej opisano (6. pogl.).
• Iztaknite kapico smecke.
• Spraznite vreco za zbiranje listja, ce stroj u porab Ijate v funkciji sesalnika.
• V primeru, daŽelite odstraniti puhalne cevi, mo rate ponovno namestiti fiksirni vijak (1) in pri padajće podložke (2) (Slika 1 in 2).
• V primeru, da zelite odstraniti sesalne cevi, zaprite resetko (6) in privijte zapiralo (5) (Slika 2).

5. REDNO VZDRZEVANJE

Zadolgotrajno ohranjanje originalne učinkovitosti in varne uporabe stroja je bistvenega pomena pravilno vzdřevanje.

POZOR!

Med vzdrrzevalnimi opravili:

• Odklopite kapico svečke.
• Pocakajte, da se motor dovolj ohladi.
  Nadenite delovne rokavice.
• Ne opravlijate vzdvrzevalnih posegov, ni ma te ustreznega znanja in potrebr o ro dja.

5.1 SHRANJEVANJE

Ob zaključku vsakega dela morate s stroja skrb-

no očistiti prah in drobce ter popraviti ali za menja ti poskodovane dele.

Stroj morate skladisciti na suhem mestu in za varo vanem pred vremenskimi neprilikami.

5.2 VALJ IN DUSILEC

Za zmanjsanje tveganja pozara redno cistite rebra valja s komprimiranim zrakom in odstranite prah,liste ali druge ostanke z območja dušilca.

5.3 SKLOP ZA VZIG

Da bi preprecili pregrevanje in poskodbe mo torja, morajo biti sesalne resetke zraka za hlajenje vedno ciste in brez ostankov zagovine in drugih drobcev.

Vrvico za vžig moramo zamenjati ob prvih znakih obrabe.

5.4 FIKSIRNE TOCKE

Obcasno preverite, ce so vijaki in matice varno priviti in ce so vsi rocaji dobro pričvrščeni.

5.5 CISCENJE ZRAČNEGA FILTRA (Slika 7)

POMEMBNO Cišćenje zračnega filtra je bi-stvenega pomena za dobro delovanje in dolgoživljenjsko dobo stroja. Ne delajte brez filtra ali s po skodovanim filtrom, da ne povzročite nepopravljive škode na motorju.

Cischenje opravite na vsakih 8-10 ur dela.

Za cisichenje filtra:

• Odvijte zapiralo (1), odmontirajtePokrov (2) in odstranite filtrirni element (3).
• Filter (3) očistite z vodo in milom. Ne upo rabljaj te bencina ali drugih topil.
• Pustite filter, da se posuš na zraku.
• Ponovno namestite filtrirni element (3) inPokrov (2) ter ga fiksirajte z zapiralom (1).

5.6 PREGLED SVECKE (Slika 8)

Obcasno demontirajte in očistite svečko ter s ko vinsko šćetko odstranite morebitne naslage. Pregleje in nastavite pravlno razdaljo med e lektro dama.

Ponovno namontirajte svečko in jo s priloženim ključem privijte do konca.

V primeru pregorenih elektrod ali po sko do va nega izolatorja, vsekakor pa na vsakah 50 ur delovenja, zamenjaje svecko z drugo s sorodnimi tegaa cilnostmi.

5.7 REGULIRANJE UPLINJAÇA

POMEMBNO Ce motor rad ugaša ali Če pri pritisku na pospeševalnik ni zaznati velike spremem

be hitrosti, je treba poskrbeti za reguliranje uplinanja. To opravilo mora izvesti vaš prodajalec.

POMEMBNO Ce stroja ne nameravate uporabljati za vec kot 2-3 mesece, je treba o pra viti nenkaj dejan, s katerimi se boste izognili te zavam ob ponovni uporabi stroja ali trajnim po skod bam motorja.

5.8.1 Skladišćenje

Preden stroj shranite:

• Izpraznite rezervoor za gorivo.
• Vžgite motor in pustite, da dela na minimumu, dokler se ne ustavi, ko porabi vse preostalo gorivo v uplinjaču.
• Pocakajte, da se motor ohladi, in odstranite kapico svečke.

5.8.2 Ponovna uporaba

PROGRAM VZDRŽEVANJA Navedeni intervali med enam in drugim vzdrževalnim opravilom veljajo le za normalne pogoje uporabe. Če se stroj uporablja dlje od normalnega delovnega dneva ali Če so delovni pogoji posebno težki (zelo prašne površine itd.), je treba navedene intervale pri- merno skrajšati.		Pred začekom dela	Ob zakljću delovnega dneva	Po vsaki zaustavni za dolivanje goriva	Enkat tedensko	Enkat mesićno	Na vsakih 12 mescev	V primeru težav	V primeru poskodb	Po potrebì
Celoten stroj	Vizualni pregled (stanje, obraba, pušanje) ● ●
	Čišćenje ●
Ročaj Kontrola delovanja ●	●
Zračni filter	Čišćenje ● ● ●
	Zamenjava ● ●
Filter v rezervaarju goriva	Pregled							●
	Zamenjava filtrà						●	●●
Uplinjac	Preveritev minimuma	● ●
	Reguliranje minimuma									●
Svečka	Reguliranje razdalje med elektrodami							●
	Zamenjava po 100 delovnih urah
Odprtine za hlajenje	Čišćenje									●
Vsi dosegljivi vijaki	Pregled							●
	Zategnjenost									●
Zašcite proti vibracijam	Pregled	●						●	●
	Zamenjava 1)								●
Varnostne etikete	Zamenjava ●
Glušnik	Čišćenje 1)							●

1) Priporočamo, da to delo opravi servisna sluzba.

Uporabljaje samo originalne rezervne dele.

• Pripravite stroj v skladu z navodili v poglavju »Priprava na delo «.

6. IZREDNO VZDRŽEVANJE

Te posege sme opraviti samo vaš prodajalec.

V primeru posegov, ki so opravljeni v neprimernih delavnicah ali s strani neusposobljenih oseb, se razveljavi vsakrsna oblika garancije.

6.1 FILTER GORIVA

V notranjosti rezervoorja se nahaja filter, ki pre-pre cuje umazaniji, da bi prisla v motor.

Svetujemo vam, da enkrat na leto zamenjaje filter pri vašem prodajalcu.

6.2 REGULIRANJE UPLINJAÇA

Uplinjač je tovarníško nastavljen tak, da v skladu z veljavnimi predpis i vsaki situaciji omogocá doseganje njboljsega učinka in minimalno emisijo škodljivih plinov.

V primeru, da stroj slabo deluje, se obrnite po nasvet k prodajalcu, da bo pregledal uplinjevanje in motor.

1. UGOTAVLJANJE NAPAK

Kaj morate storiti,Če
Vzrok težave Odprava težave
1. Motor se ne vžge ali po vžigu ugaša
Nepravilen postopek vžiga Sledite navodilom(glej 3. pogl.)
Umazana svečka ali nepravilna razdalja med elektrodama	Pregleje svečko(glej 5. pogl.)
Zamašen zračni filter Očistite	in/ali zamenjaje filter (glej 5. pogl.)
Problemi z uplinjevanjem Posvetujte se s svojim prodajalcem
Sesalna rešetka je odprta še preden smo montirali prvo sesalno cev	Ponovno zaprite rešetko ali montirajte prvo sesalnovec (glej 1. poglavje)
2. Motor se vžge, vendar nima dovolj moči
Zamašen zračni filter Očistite	in/ali zamenjaje filter (glej 5. pogl.)
Problemi z uplinjevanjem Posvetujte se s svojim prodajalcem

Puhalna ali sesalna cev ni montirana	Montirajte cev
3. Motor deluje neenakomerno ali ob obremenitvi nima moči
Umazana svečka ali nepravilna razdalja med elektrodama	Preglejte svečko (glej 5. pogl.)
Problemi z uplinjevanjem Posvetujte se s svojim prodajalcem
Vreča za zbiranje liistja je polna ali zamašena	Spraznite vrečo (glej 4. poglavje)
4. Iz motorja se preveč kadi
Napačna sestava mešanice	Mešanico prijavite po navodilih (glej 2. pogl.)
Problemi z uplinjevanjem Posvetujte se s svojim prodajalcem
5. Stroj začne nenormalno vibrirati
Poškodba ali popustitev spojev	Zaustavite stroj in iztaknite kabel svečke Preverite, če je prišlo do poškodb Preverite, če obstajajo popušćeni spoji in jih po potrebi zatisnite Poskrbite za ustrezne preglede, zamenjave ali popravila v specializiranem servisu

SADRZAJ

Upoznavanje masine 1

Bezbednosni propisi 2

Postupak zaustavljanaj motora:

• Okrenuti na dole polugu za blokadu (5).

• Pustiti komandu gasa (4).

• Pritisnuti prekidač (1) u položaj «O» sve dok se motor ne ugasi, a zatim pustiti prekidač koji ce automatski doci u položaj «I» za naredno po-kretanje.

4. NACINI RADA

4.1 UPOTREBA MASINE KAO DUVACA LISC A (SI. 5)

PAZNJA! Za vreme rada masinu uvek
morate držati Čvrosto rukama, a desnu ru
morate staviti na gornju dršku.

SL · Vsebine in sike v tem uporabniiskem prirocniku so izdelane za podjetge STIGA SpA in so zašcitene z avtorskimi pravicami -vsakrsno nepooblasceno razmnoževanje ali spreminjanje Dokumenta, v celoti ali delno, je prepovedano.

SR • Sadržaj i slike ovog piručnika za upotrebu su napravljeni u ime STIGA SpA i zašićeni su autorskim pravima - Zabranjena je svaka potpuna ili delimična reprodukcija ili izmena dokumenta bez odobrenja.
