GEBRUIKSAANWIJZING SBL 327 V STIGA

NL Draagbare blazer voor tuinwerken / Draagbare zuiger voor tuinwerken GEBRUIKERSHANDLEIDING

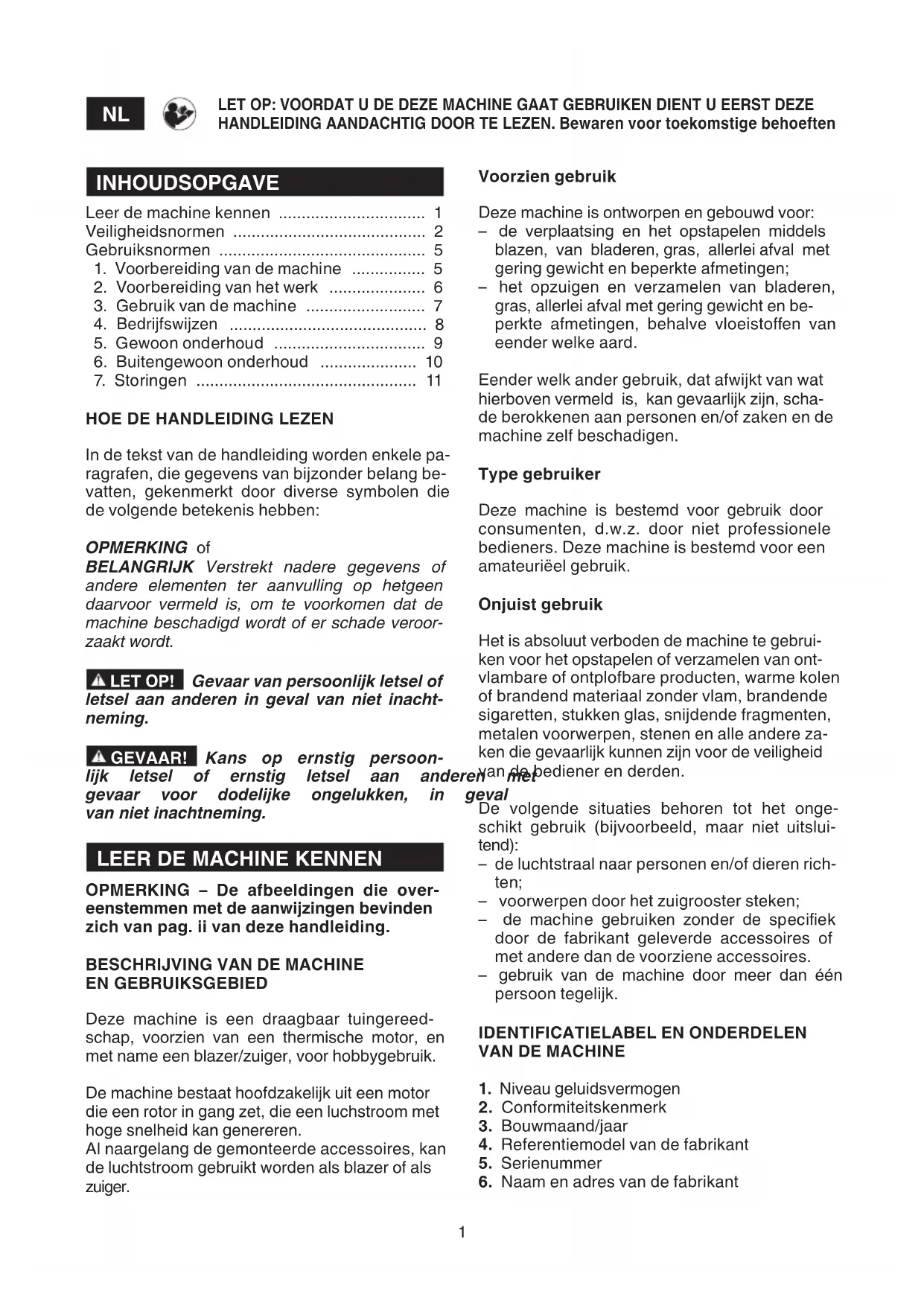

LET OP: Voordat u de deze machine gaat gebruiken dient u eerst deze handleiding aandachtig door te lezen.

Bærbar blæsemaskin for hager / Bærbar sugemaskin for hager INSTRUKSJONSBOK

ADVARSEL: Les dette brauksanvisingen noye for du brukermaskinen.

Leer de machine kennen 1
Veiligheidsnormen 2
Gebruiksnormen 5

1. Voorbereiding van de machine 5
2. Voorbereiding van het werk 6
3. Gebruik van de machine 7
4. Bedrijfswijzen 8
   5.Gewoon onderhoud 9
5. Buitengewoon onderhoud 10
   7.Storingen 11

HOE DE HANDLEIDING LEZEN

In de tekst van de handleiding worden enkele paragrafen, die gegevens van bijzonder belang bevatten, gekenmerkt door diverse symbolen die de volgende betekenis hebben:

OPMERKING of

BELANGRIJK Verstrekt nadere gegevens of andere elementen ter aanvulling op hetgeen waarvoor vermeld is, om te voorkomen dat de machine beschadigd worden of er schade veroorzaakt worden.

LET OP! Gevaar van persoonlijk letsel of letsel aan anderen in geval van Niet inacht-neming.

GEVAAR! Kans op ernstig persoonlijk letsel of ernstig letsel aan andgevaar voor dodelijke ongelukken, in van Niet inachtneming.

LEER DE MACHINE KENNEN

OPMERKING - De afbeeldingen die overeenstemmen met de aanwijzingen bevinden zich van pag. Il van deze handleiding.

Deze machine is een draagbaar tuingereedschap, voorzien van een thermische motor, en met name een blazer/zuiger, voor hobbygebruik.

De machine bestaat hoofdzakelijkuit een motor die een rotor in gang zet, die een luchtroom met hoge能力和an genereren.

Al naargelang de gemonteerde accessoires, kan de luchtstroom gebruikt worden als blazer of als zuiger.

Voorzien gebruik

Deze machine is ontworpen en gebouwd voor:

• de verplaatsing en het opstapelen middels blazen, van bladeren, gras, allerlei afval met gering gewicht en beperkte afmetingen;
• het opzuigen en verzamelen van bladeren, gras, allerlei afval met gering gewicht en beperkte afmetingen, behalte vloeistoffen van eender welke aard.

Eender welt ander gebruik, dat afwijk van wat hierboven vermeld is, kan gevaarlijk zijn, schade berokkenen aan Personen en/of zaken en de machine zich beschadigen.

Type gebruiker

Deze machine is bestemd voor gebruik door consumpenten, d.w.z. door Niet professionele bedieners. Deze machine is bestemd voor een amateuruiel gebruik.

Onjuist gebruik

Het is absolutist verboden de machine te gebruiken voor het opstapelen of verzamelen van ontvlambare of ontplofbare producten, warme kolen of brandend materiaal zonder vlam, brandende sigaretten, stukken glas, snijdende fragmenten, metalen voorwerpen, stenen en alle andere zaken die gevaarlijk konnen zijn voor de verilgheid

an peediener end derden.

geval

De volgende situatuies behoren tot het ongeschikt gebruik (bijvoorbeeld, maar nicht uitsluitend):

• de luchtstraal maar personen en/of dieren richten;
• voorwerpen door het zuigrooster steken;
• de machine gebruiken zonder de specifiek door de fabrikant geleverde accessoires of met andere dan de voorziene accessoires.
• gebruik van de machine door meer dan een persoon tegelijk.

IDENTIFICATIELABEL EN ONDERDELENVAN DE MACHINE

1. Niveau geluidsvermögen
2. Conformiteitskenmerk
3. Bouwmaand/jaer
4. Referentiemodel van de fabrikant
5. Serienummer

6. Naam en adres van de fabrikant

7. Artikelcode

8. Aantal emissies

9. Motor

10. Fles van de brandstof met schaalverdeling
11. Werktuig met schroevendraaier en sleutel bougie

Voor gebruik als blazer:

1. Eerste blaasbuis
2. Tweede blaasbuis (plat uiteinde)
   15a. Tweede blaasbuis (rond uiteinde)

Voor gebruik als zuiger:

1. Eerste zuigbuis
2. Tweede zuigbuis
3. Verbindingsbuis zak
4. Opvangzak

BEDIENINGEN EN FUNCTIONELE ELEMENTEN

1. Bovenste handvat
2. Onderste handgreep
3. Stopschakelaar motor
4. Versnellingsknop
5. Vergrendeling versnelling
6. Startknop
7. Chokeknop (Starter)

8. Knop Voorinspuiting (Primer)

9. Dop brandstofreservoir

10. Bougie
11. Deksel luchtfilter
12. Zuigrooster

Schrijf de identificatiegegevens van de machine in de vakjes op het label aan de acherkant van de omslag.

Het voorbeeld van de verklaring van overeenstemming bevindt zich op de LASTE pagina's van de handleiding.

TOELICHTENDE SYMBOLEN OP DE MACHINE (indien aanwezig)

1. Brandstofreservoir
2. Standen stopschakelaar motor

$$ \begin{array}{l} a = s t o p \ \mathbf {b} = \text {s t a r t} \ \end{array} $$

1. Chokeknop (Starter)

a = RUN = normale Werking en starten met warme motor

b = CHOKE = starten met koude motor

1. Versnellingsknop

$$ a = \text {m i n i m u m} $$

$$ \mathbf {b} = \text {m a x i m u m} $$

VEILIGHEIDSVOORSCHRIFTEN

Uw machine要去 voorzichtig gebruikt worden. Daaromল op de machine pictogrammen aangebrachte die u aan de belangrijkke veiligheidsvoorschriften herinneren. Hun betekenis is hieronder weergegeven. Verder wordt u aanbevolen de veiligheidsvoorschriften in het speciale hoofdstuk waarover in dit boekje zorgvuldig door te lezen.

Vervang de beschadigde of onleesbare stickers.

1. Let op! Gevaar. Indien deze machine nicht correct gebruikt worden, kan ze gevaarlijk zijn voor de bediener en voor anderen. Voordatu deze machine in gebruik neemt eerst de gebruiksaanwijzingen lezen.
2. Houd de personen buiten de werkzone tijdens het gebruik.
3. De besoin die deutsche machine dagelijks in normale omstandigheden gelerukt kan blootgesteld zich aan een geluidsniveau van 85 dB (A) of hoger. Draag een veiligheidsbril en gehoorbeschemingen.
4. Draag werkhandsschoenen en veiligheids-schoeisel!
5. Gevaar voorwegspringende delen! Gebruik de machine Niet met het rooster open.

VEILIGHEIDSNORMEN

die strikt opgevolgd要去en worden

Deze machine is zeer luidruchtig en vereist het gebruik van gehoorbeschemmers.

A) VOORBEREIDING

1) LET OP: Lees deze aanwijzingen aandachtig alvorens de machine te gebruiken. Zorg dat u vertrouwd raakt met de bedieningsknoppen en in staat bent de machine op de juiste wijze te gebruiken. Leer de motor snel af te zetten.
2) Laat nooit toe dat de machine gezruikt worden door kinderen of door Personen die nicht vertrouwd zijn met deze aanwijzingen. De minimale leeftijd van de gebruiker kan landelijk gerelementeerdহ.
3) Gebruik de machine nooit indien de gebruiker vermoeid of onwel is, of indien hij geneesmiddelen, drugs, alcohol of andere stoffen ingenomen heeft die schadelijk+zijn voor+zijn reactievermögen en aandacht.
4) Denk eraan dat de person die de machine bedient of de gebruiker aansprakelijk is voor

ungevallen en onvoorziene gebeurtenissen die personen of hun eigendommen kuren overkomen.

5) Indien men de machine aan derden wil geben of lenen, moet men zich ervan verzekeren dat de gebruiker de gebruiksaanwijzingen in dit handboek doorneemt.

B) VOOR HET GEBRUIK

1) Tijdens het werkken要去 gepaste kledij gedragen worden die de gebruiker nicht hindert in zich bewegingen.

• Gebruik aanpassende beschermende kledij, trillingdempende handschoenen, beschermende bril, anti-stofmaskers, gehoorbeschermers en anti-snij schoenen met anti-slipzool.
• Draag geen sjaals, hemden, kettingen of andere hangende of brede accessoires die in de machine verklemd können geraken.
• Lang haar worden zorgvuldig bijeengebonden.

2) LET OP: GEVAAR! Benzine is bijzonder brandhaar.

• bewaar de brandstof in gpaste recipienten die geschikt zijn voor dit gebruik;
• vul de brandstof met een trechter alleen buiten bij en rook Nietijdens deze werkzaamheden en wanner u met de brandstof bezig bent;
  open de dop van het reservoir langzaam om de interne druk geleidelijk aan af te lately;
• giet de brandstof in het reservoir voordat u de motor aanzet: als de motor aanstaat of warm is mag u geen brandstof toevoegen of de dop van de benzinetank afdraaien;
• als u benzine gemorst hebt mag u de motor Niet starten maar dient u de machine uit de buurt van de plek waar u de benzine gemorst hebt te brengen en voorkomen dat er brand ontstaat. U dient te wachten totdat de brandstof verdampt is en de benzinedampen opgelost+zijn.
• draai de dop alttijd weer goed op de tank van de machine en het benzinereservoir.
• reinig onmiddelijk elk spoor van benzine gemorst op de machine of op de grond;
• start de machine Niet op deplaats waar de brandstof bijgevuld werk; de motor worden gestart op een afstand van minstens 3 meter van deplaats waar de brandstof bijgevuld werk.
• vermijd dat de brandstof in contact komt met de kledij en, mocht dit toch gebeuren, trek dan andere kledij aan vooraleer de motor te starten;
  4) Vervang defecte of beschadigde geluids-dempers.
  5) Ga voor het gebruik over op een nauwgezette controle van de werkzaamheid van de machine, en in het bijzonder:
• de versnellingshendel要去 vrij hunnen bewe

gen, zonder geforceerd te worden, en bij het loslaten moet deze automatisch en snel terug in de neutrale standkommen;

• de stopschakelaar van de motor moet makkelijk van de ene stand in de andere gebracht hunnen worden;
• de elektrische kabels en in het bijzonder de kabel van de bougie要去en onbeschadigd zijn om te voorkomen dat vonden ontstaan; de kap要去 correct op de bougie gemonteerdহ;
• de handgrepen en beschermingen van de machine要去en schoon, droog, en stevig bevestigd zijn op de machine;
• de beschermingenogenszins beschadigd zich;
• de rotor mag nicht beschadigd zijn.
• de opvangzak mag nicht beschadigd zijn.

6) Controller grondig heel de werkzone en gebruik een hark of een borstel om de afval handmatig uiteen te halen en al wat door de machine weggeschoten zou+kennen worden,te verwijderen ( bij gebruik als blazer) of wat de zuigbuis zoukennen verklemmen (bij gebruik als zuiger) of wat oorzaak van gevaar zou+kennen zich ( stenen, takken, ijzerdraden, beenderen, enz.).

C) TIJDENS HET GEBRUIK

1) De draaiende delen können ernstige letselsveroorzaken, vermijd aanraking met de draaiende delen wanner.Deze nog draaien.
2) De machine nicht gebruiken nabij openstaande vensters.
3) Gebruik de machine aan een constante snelheid en houd de handgreep stevig vast met de geschichte kracht om het niveau van de trillingen te verminderen. Een laag torental van de motor betekent een laag geluidsniveau; gebruik waarom de machine aan het laagst möglichk torental waar bij het werk uitgevoerd kan worden, Tijdens een werkdag, dient men regelmatte en gepaste pauzes te nemen om schade wegens trillingen en letsels aan de oren te vermijden.
4) Start de motor nicht in gesloten ruimten waar zich gevaarlijke koolstofmonoxide kan ontwikkelen.
5) Werk enkel bij daglicht of met een goede kunstmatige verlichting en bij goede zichtaarheid.
6) Bij stoffig terrein, raadt men aan de oppervlakte Lichtjes te bevochtigen.
7) Wees geen storend element. Gebruik de machine enkel tijdens redelijkke uren (niet's ochtends vroeg of's avonds LAST, wonneer dit storend zou+kennen voor andere personen).
8) Monteer geen apparaten of toebehoren op de machine die nicht voorzien en gehomologeerd werden door de fabrikant.

9) Gebruik de machine in geen geval:

• zonder alle toebehoren gemonteerd te hebben die voor ieder gebruik voorzien zijn (blazen of zuigen);
• als er Personen, in het bijzonder kinderen of dieren in de buurt zich;
• in gesloten omgevingen, bij aanwezigheid vanuitwasemingen, in ontplofbare omgevingen of nabij ontvlambare materialen of elektrische apparaten.
  10) Blijf stil en stabel staan:
• vermijd zoveel möglich te werken op een natte of glibberige grond, of in ieder geval op te one-effen of steile terreinen die de stabiliteit van de bediener tijdens het werken Niet{kunnen garanderen;
• loop Nietaar ga normala en let op oneffenheden van het terrein en de aanwezigheid van eventuele hindernissen;
  beoordeel de mogelijke risico's verbonden met het te bewerken terrein en tref alleoodzakelijke voorzorgsmaatregelen om borg te staan voor de eigeneiligheid, vooral op hellingen, oneffen, glibberige of mobiele terreinen.
  11) Start de motor verwijl de machine stevig vastgehonden worden:
• zorg ervoor dan de andere Personen zich op een afstand van minstens 15 meter uit de draagwijdtve van de machine bevinden;
• richt de geluidsdemper en dus de uitlaatgassen nooit maar ontvlambare materialen:
  12) Wijzig de afstelling van de motor Niet en LAST het toerental van de motor Niet buitengewoon hoog oplopen.
  13) Overbelast de machine Niet en gebruik geenkleine machine om zware werken te verrichten; het gebruik van een machine met aangepaste afmetingen za de risico's beperken en de kwaliteit van het werk verbeteren.
  14) Zorg ervoor Niet krachtig gegen vreemde voorwerpen te stoten en let aandachtig op het wegschieten van materiaal en stof,veroorzaakt door de lucht;richt de luchtstraal Niet op Personen of dieren.
  15) Bij gebruik als blazer, dient men aandachtig te vermiijden dat het wegbeblazen materiaal of het opgetilde stof personen of deren kan verwonden of hun eigendommen{kennen beschaden. Let steeds op de richting van de wind en werk nooit gegen de wind in. Plaats het verlengstuk van de blaaspijp steeds zodanig dat de luchtstroom nabij de grond blijft.
  16) Steek geen voorwerpen met de hand in de zuigopening (bij gebruik als zuiger) en vermijd omvangrijke voorwerpen op te zuigen die de rotor können beschaden.
  17) Tijdens de werkung, moet men de handen ver van de zuigrooster en van de ejectie-opening van de lucht honden en de luchtdoorgang

nietverhinderen.

• wanner u de toebehoren voor het blazen of zuigen monteert of verwijdert;
• telkens wonneer u de machine onbeheard, achterlaat;
• voórdat u benzine bijtankt.
• tijdens verplaatsingen:tussen werkzones.
  19) Schakel de motor uit en koppel de bougie-kabel los:
• voordat u de machine contrôleert, schoonmaakt of eraan werkt;
• nadat er een vreemd voorwerp opgezogen is. Controller de machine op eventuele beschadigingen en voer de nodige reparationsuit alvorens de machine opnieuw te gebruiken;
• Indien de machine op abnormale wijze begint te trillen (spoor onmiddelijk de oorzaak van de trillingen op en verhelp ze)
• wanneer de machine nicht gebruikt worden.

20) Om brandevaar te voorkomen, de machine Niet met warme motor achefterlaten op bladeren, droog gras, of ander ontvlambaar materiaal.
21) LET OP - In geval van breulen of oncevallenijdens het werk, dient men de motor onmiddelloijk stil te zetten en de machine te verwijderen om geen verdere schade te berokkenen; in geval van oncevalllen met persoonlijke letsels of letsels aan derden, dient men onmiddelloijk de meest geschikte eerste-hulp-procedures te volgen voor de situatie en zich tot een gezondheidsstructuur terichten voor de nodige zorgen. Verwijder zorgvuldig eventuele resten die schade of letsels aan personen of dieren konnen veroorzaken indien ze onopgemerkt blijven.
22) LET OP - Het geluids-en trillingsniveau dat aangegeven is in deze handleiding, is de maximale gebruikswaarde van de machine. Gebrek aan onderhoud heeft een aanzienlijke invloed op het geluid en op de trillingen. Bijgevolg is het noodzakelijkpreventieve maatregelen te treffen om maybe schade ten gevolge van een hoog geluidsniveau en stress van trillingen te vermijden; zorg voor het onderhoud van de machine, draag gehoorbeschemmers, maak pauzes tijdens het werk.
23) De langdurige blotstelling aan trillingen kan neuro-vasculaire letsels en problemen veroorzaken (ook gekend onder de naam "fenomeen van Raynaud" of "witte hand"), vooral bij personen die circulatiestoornissen hebben. De symptomen kuren betrekking hebben op de handen, de polsen en de vingers, met verlies van gevoeligheid, loomheid, jeu, pijn, verkleuring of structurele wijzigingen van de huid. Deze effecten kuren versterkt worden door een lage omgevingstemperatuur en/of een overdreven druk op de handgreep. Wanner.Deze symptomen optreden, moet de machine minder lang

gebruikt worden en is hetoodzakelijk een artste raadplegen.

1) LET OP - Verwijder de kap van de bougie en lees de desbetreffende aanwijzingen alvorens eender welke ingreep voor reiniging of onderhoud aan te vangen. Trek geschikte kleding en werkhand Schoenen aan voor alle handelingen die gevaarlijk kannen zijn voor de handen.
2) LET OP - Gebruik de machine nooit als er onderden versleten of beschadigd zijn. De defecte of beschadigde onderden moeten vernieuwd en Niet gerepareerd worden. Gebruik enkel oorspronkelijke wisselstukken: het gebruik van Niet originele en/of nicht correct gemonteerde wisselstukken leidt tot beschadiging van de machine en brengt de verilgheid ervan in gedrang; dit kan leiden tot ongevallen of persoonlijke letsels en ontheft de Fabrikant van alle verplichtingen en aansprakelijkheden.
3) Alle onderhoudshandelingen en afstellingen die nicht beschreiben zich in deze handleiding要去en uitgevoerd worden door uw Verkoper of in een gespecialiseerd Centrum dat beschikt over de nodige kennis en uitrustingen om de werken correct uit te voeren, met respect voor het oorspronkelijk niveau van verilgheid van de machine. Handelingen die uitgevoerd werden in Niet geschikte structuren of door onbekwame Personen doen elke vorm van garantie en alle verplichtingen of aansprakelijkheid van de Fabrikant verrallen.
4) Laat bouten en schroeven vastgedraaid zitten om er zeker van teল dat de machine al-tijd op een veilige manier gebruiksklaar is. Als u regelmatig onderhoud aan de heggenschaar pleegt, za de werkung ervan veilig blijven en za het prestatieniveau bewaard blijven.
5) Voer geen ingrepen uit op de machine die nicht in dit handboek beschreiben zijn, en enkel wanneeer men over de geschikte bevoeddheid en werktuigen beschikt.
6) Zet de machine Niet met benzine in de tank in een ruimte waar de benzinedampen met vlammen, vonden of een warmtebron in aanraking zonden hunken komen.
7) Laat de motor eerst afkoelen voor het opbergen van de machine in elke willekeurige ruimte.
8) Om het risico voor brand te beperken, worden de motor, de geluidsdemper van de uitlaat en de opslagzone van de benzine vrij gehonden van zaagsel, takjes, bladeren of overtollig vet;That werenotrecipiennen met snijafvalinde ruimtechter.
9) Als u de tank要去 ledigen, dient u dit in de open lucht te doe n en wanner de motor koud is.
10) Draag werkhandsschoenen voor elke onder

houdsingreed.

11) Vooraleer de machine op te bergen, de sleu-tels of het gereedschap gebruikt voor het onderhoud wegemen.
12) Bewaar de machine buiten het bereik van kinderen!
13) Controller de opvangzak vaak om slijtage en vermindering van de kwaliteit te vermijden.

E) TRANSPORT EN VERPLAATSING

1) Telkens wanseer de machine verplaatst of vervoerd moet worden, is hetoodzakelijk:

• schakel de motor uit en maak het dopje van de bougie los;
• neem de machine enkel aan het handvat vasten richt de buizen zodate geen hinderniskunnen vormen.
  2) Wanner de machine vervoerd worden met een voertuig,要去en de buizen verwijderd worden en要去 de machine op dusdanige wijze geplaatst worden dat er voor Niemand gevaar ontstaat en stevig geblokkeerd worden om te voorkomen dat de machine omvalt en beschadigd worden of dat brandstof lekt.

F) MILIEUBESCHERMING

De bescherming van de omgeving moet een belangrijk en prioritair aspect vormen voor het gebruik van de machine, ten gunste van de civiele samenleving en de omgeving waarin we leven. Wees geen storend element.

• Volg nauwgezet deplaatselijke normen voor het verwerken van de verpakking, olie, benzine, batterijen, filters, versleten delen of eender welk element met een sterke invloed op de omgeving; deze afval mag Niet met de huisafval weggeworpen worden, maar moet geschieren worden en aan speciale verzamelcentra toevertrouwd worden, die de recyclage van de materialen zullen verzorgen.
• Volg nauwkeurig de lokale normen op voor de afdanking van het snijafval.
• Bij het uit bedrijf stellen van de machine, mag deze nooit in het milieu hintergelaten worden maar要去 een opvangcentrum gebracht worden, volgens de geldende locale normen.

GEBRUKSNORMEN

OPMERKING - De afbeeldingen die overe- enstemmen met de aanwijzingen bevinden zich van pag. iii van deze handleiding.

1. VOORBEREIDING VAN DE MACHINE

De machine kan gebruikt worden als blazer of als zuiger; voor elk van deze functies, moet men de waaroor bestemde toebehoren die samen met de machine geleverd worden, correct voorbereiden.

LET OP! De machine要去envlakken en solide ondergrunduitgepakt en teerd worden, met voldoende bewegingsruimte voor de machine en de ven en steeds met gebruik van geschikt tuigen.

BELANGRIJK De veiligheidssystemen verhinderen het opstarten van de motor, indien de zuig-of blaasbuizen nicht correct gemonteerd zich.

1.1 GEBRUKS ALS BLAZER (Afb. 1)

• De opening van de eerste blaasbuis (1) uitlijnen met de holtes (2) van de opening waar delucht uitkomt, stevig op de buis duwen om ze stevig vast te zetten.
• De opening van de tweede blaasbuis (3) uitlijnen met het uitstekende.Deel (4) van de eerste buis, op de buis duwen en deze 90^ met de klok mee draaien aan een van de voorziene posities, om ze stevig vast te zetten.

OPMERKING Monteer de buis met het plat of rond uiteinde, in functie van het soort werk.

Om de eerste buis (1) te verwijderen, steekt men de meegeleverde schroevendraaier in de opening (5) en duwt men stevig om de buis te verwijderen uit de opening waar de lucht uitkomt.

1.2 GEBRUKS ALS ZUIGER (Afb. 2)

• De opening van de eerste verbindingsbuis van de zak (1) uitlijnen met de holtes (2) van de opening waar de lustucht uitkomt, stevig op de buis duwen om ze stevig vast tezetten.
• Het mondstuk van de opvangbuis (1) in de waarvoor bestemde opening van de opvangzak (3) steken en de opening weeer sluiten met het waarvoor bestemde velcro-gespe (4).
• De eerste zuigbuis (5) verbinden met de tweete (6), door de twee verwijzingspijltjes (7) uitten en stevig aanduwen om het uiteinde (6a) van de tweede buis stevig vast te haken in de opening (5a) van de eerste zuigbuis.
• De meegeleverde schroevendraier in de opening (8) steken en duwen om de vergrendeling los te haken en het beschemend rooster (9) te openen.

• De verwijzingspennen (10) uitlijnen met de holtes (11) van de eerste zuigbuis en gegen de klok in draaien, om deze stevig vast te haken.

• De opvangzak diagonal op uw schouder plaatsen en de hoogte afstellen aan de hand van de riem.
  OPMERKING De montage is correct wanner het afgeronde deel van het zuigmondstuk waar het terrein gericht is.

mo2- VOORBEREIDING VAN HET WERK

Krihngontrole VAN DE MACHINE Werk-

Alvorens de machine te gebruiken, is het noodzakelijk:

• te controleren of er geen schroeven loszitten aan de machine;
• bij gebruik als zuiger, moet men nagaan of de opvangzak integer en goed gesloten is, en of de ritssluiting correct werkt;
• te controlleren of de luchtfilter schoon is;
• te controlleren of de handgrepen goed bevestigd zich;
• de toebehoren al naargelang de soort werkinq (blazen of zuigen) klaarmaken en controleren of ze correct bevestigd zich;
• brandstof bijvullen, volgens de volgende aanwijzingen.

2.2 BEREIDING VAN HET BRANDSTOFMENGSEL

Deze machine is uitgerust met een tweetakt-motor waarvoor een mengsel van benzine en smeerolie ge bruikt moet worden.

BELANGRIJK Het gebruik van alleen benzine beschadigd de motor en doet de garantie verrallen.

BELANGRIJK Gebruik alleen brandstof en smeermiddelen van goede kwaliteit, om de prestaties in stand te houden en borg te staan voor de levensduur van de mechanische componenten.

2.2.1 Eigenschappen van de benzine

Gebruik alleen loodvrije benzine (groen) met een oc taan gehalte van minstens 90 N.O.

BELANGRIJK Groene benzine zorgt altijd voor wat afzettingen in het recipient indien het langer dan 2 maanden bewaard worden. Gebruik altijd versebenzine!

2.2.2 Eigenschappen van de olie

Gebruik alleen synthetische olie van uitstekende kwaliteit, specifiek voor tweetaktmotoren.

Bij uw Verkoper zich liën beschikkaar die spe

ciaal bestudeerd werden voor dit type van motor en in staatijken om voor een hoge bescherming te zorgen.

2.2.3 Bereiding en bewildaring van het(AP)

GEVAAR! De benzine en het mengsel zich ontvlambaar!

• Bewaar de benzine en het mengsel in spe-ciale recipienten voor brandstof, op een veilige plaat,uit de buurt van warmtebronnen of naakte vlammen.
• De recipiennent moeten buiten het van kinderen bewaard worden.
• Niet roken tijdens de bereiding mengsel en de benzinedampen nicht inademen.

De tabel geeft de hoeveelheden benzine en olie wee ter gebruiken voor de bereiding van het mengsel naargelang het aangewend type van olie.

Voor de bereiding van het(AP)

• Doe ongeveer de helft van de benzine in een geschikte tank.
• Voeg er alle olie aan toe, volgens de tabel.
• Voeg de rest van de benzine toe.
• Sluit de dop en schud krachtig.

BELANGRIJK Het(OP) is onderhevig aan veroudering.Bereid niet te veel(OP) om afzettingen te voorkomen.

BELANGRIJK Zorg ervoor dat de recipiennent van de benzine en het mengsel go ed va wijderen.

2.3 BIJVULLEN VAN BRANDSTOF

GEVAARI! Niet rokenijdens het bijvullen en de benzinedampen Niet inademen.

LET OP! Open de dop van de tank voor-zichtig omdat er druk ontstaan kan zich aan de binnenkant.

Vooraleer bij te vullen:

• Plaats de machine effen en stabel, met de vuldop van het reservoir aan boven.
• Maak de dop van het reservoir en de zone rond de dop schoon om te voorkomen dat tijdens het bijvullen onzuiverheden verechtkomen in het mengsel.
• Open de dop van het reservoir voorzichtig om de druk geleidelijk aan af te lately.

Om brandstof bij te vullen:

• Schud men krachtig het reservoir waarin het mengsel voorbereid werk.

• Middels een trechter, giet men de geschikte hoeveelheid brandstof voor het uit te voeren werk in de schaalfles.

• Bijvullen zonder de tank tot aan de rand te vullen (Afb. 3).

OPMERKING De optimale inhoud van het reservoir van de machine stemb overeen met ongeveer de helft van het vermogen van de fles met schaalverdeling.

LET OP! De dop van het reservoir moet belteijt stevig weeer vastgedraaid worden.

van LET OP! Reinig onmiddelijk elk spoor van(AP) dat eventueel gemorst werd op de machine of op de grond en start de motor pas wanner de benzinedampen voeldig opgelost zich.

3. GEBRUK VAN DE MACHINE

3.1 OPSTARTEN VAN DE MACHINE

Vooraleer de motor op te starten, moet men de machine op een stabiele positie plaatsen en zich ervan verzekeren dat ze Niet op de blaas- of zuigbuizen steunt.

3.1.1 Start met koude motor

Met start bij koude motor worden bedoeld een start na minstens 5 minuten dat de motor uitgeschakeld is of na het bijvullen van brandstof.

Om de motor te starten (Afb. 4):

1. Schakel de starter in door de hendel (2) in de stand «CHOKE» te brengen.
2. Druk 7-10 keer op de knop van de Voorinspuitig (primer) (3) om de brandstoftoevoer te bevorderen.
3. Houd de machine stevig vast met een hand op de handgreep (6), om de contrôle ervan Niet te verliezenijdens het starten.
4. Draai langzaam de startknop 10-15 cm tot u een zekere waarstand gewaarwordt. Geef dan enkele keren een stevige ruk tot de machine in gang schiet.

BELANGRIJK Om te voorkomen dat het touw breekt, worden er Niet over de gehele lenghte aan ge trokken. Laat het touw Niet langus de rand van de opening van de touwgeleider schuren en LAST knop geleidelijk aan los, om te voorkomen dat het touw op ongecontroleerde wijze maar binnen schiet.

1. De hendel (2) wee in de stand «RUN» zetten.

2. Trek opnieuw aan de startknop, en druk de versnelling (4) helemaal in, tot de motor normal in gang komt.

3. Zodra de motor loopt, de versnelling (4) kortstondig bedieren om de motor weeer tot het minimumtoerental te brengen.
4. Duw kort op de versnelling om de motor op te warmen, alvorens de machine te gebruiken.

BELANGRIJK Indien de knop van het starttouw herhaaldelijk bediend worden met de starter ingeschakeld, kan de motor vastlopen en de start bemoeilijk worden.

Indien de motor overbelast is, dient men de procedure voor warm starten meerdere malen te herhalen, om de overvloed aan brandstof te verwijdersen.

3.1.2 Start bij warme motor

Om de motor warm te starten onmiddelijk na het stoppen van de motor, volgt men de punten 2 - 3 - 4 - 6 van de vorige procedure, en let men erop de primer (3) slechts 2-3 keer in te schakelen.

3.2 AFSTELLING VAN DE SNELHEID (Fig. 4)

De draaisnelheid van de rotor moet in verhouding zichn met het soort werk en worden bepaald door de bediening van de versnelling (4) op het bovenste handvat. De versnellingshendel kan in elke gewenste positie gehonden worden door middel van de blokkeringshendel (5).

3.3 STOP VAN DE MACHINE (Fig. 4)

Om de motor uit te schakelen:

• De vergrendelhendel (5) maar beneden draaien.
• Het commando van de versneller (4) loslaten.
• Druk de schakelaar (1) maar de stand «O» tot de motor stilvalt, LAST Vervolgens de schakelaar los die automatisch maar de stand «I» gaat voor het volgende opstarten.

4. BEDRIJFSWIJZEN

4.1 GEBRUKS ALS BLAZER (Afb. 5)

LET OP! Tijdens het werk, moet de machine steeds stevig vastgehouden worden met derechterland op het bovenste handvat.

Het is raadzaam de能力和 van de motor af te stellen op het soort materiaal dat verwijderd moet worden.
- gebruik de motor met een laag toerental voor

lichte materialen enkleine struikjes op het gras;

• gebruik de motor met een middelmatig toeren-tal om grayscale en lichte bladeren te verwijderen van asfalt of een vast terrein;
• gebruik de motor aan een hoog toerental voor zwaar dere materialen, zoals verse sneeuw of om van grijke afval.

Let OP! Wees steeds zeer aandachtig om te vermijden dat het verwijdderde materiaal of opgeblazen stof letstels zou kunen berokkenen aan personen of dieren schade aan ei gen dommen. Let steeds op derichting van de wind en werk nooit gegen de wind in.

4.2 GEBRUKS ALS ZUIGER (Afb. 6)

LET OP! Tijdens het werken, moet de machine steeds stevig vastgehonden worden met twee handen, met het rechterland op het bovenste handvat en het linkerha op het onderste handvat, zodat de opvangzak zich aan de linkerkant van de bedi bevindt.

Bij gebruik als zuiger, is het raadzaam de motor aan een middelmatige/hoge snelheid te gebruiken.

Voer het zuigwerkuit met het afgeronde uiteinde van de buis op enkele centimeters afstand van het terrein.

De opvangzak dient ook als filter, zoals die van een gewone huishoudelijkke stofzuiger, waarom is het raadzaam dat:

• deze zak steeds vrij kan opzwellen en nicht verklemd is rond de steunriem;
• deze nooit volledig gezuld worden;
• de opgezogen voorwerpen die de integrititeit ervan zouden+kennen compromitteren onmiddelijk verwijderd worden.

Om de opvangzak te ledigen moet men:

• de motor afzetten;
• de ritssluiting (1) openen en de zak ledigen, zonder deze van de verbindingsbuis los te make.

BELANGRIJK Bij gebruik als zuiger, mag men geen nat gras of natte bladeren opzuigen, om te ver maar den de rotor en de spiraal te verstroppen.

BELANGRIJK Bij gebruik als zuiger, kuren er möglichk per ongeluk voorwerpen opgezogen worden die de machine kuren verklemmen en de rotor kuren blokkeren. In dit geval:

stop onmiddelijk de motor;

• demonteer de zuigbuis;
• verwijdher het vreemd lichaam vanuit de zuig-opening.

Verzeker uervaan date de rotor en het spiraalhuis volledig vrij,zijn alvorens de machine opnieuw te gebruiken.

BELANGRIJK Een te volle zak vermindert de werkzaamheid van de machine en kan de motor doen oververhitten.

4.3 NA HET WERKEN

Na het werken:

Schakel de motor uit zoals eerder aangegeven (Hoofdstuk 6).
- Ontkoppel de kap van de bougie.
- Maak de opvangzak leeg in geval van gebruik als zuiger.
- Indien men de blaasbuizen wil verwijderen, moet men de bevestigingsvils (1) en de waar bij horende rondsels (2) weeerplaatsen (Afb. 1 en 2).
- Als men de zuigbuizen wil verwijderen, moet men het rooster (6) sluiten en de knop vastdraaien (5) (Afb. 2).

5. GEWOON ONDERHOUD

Een correct onderhoud is fondamenteel om in de tijd de oorspronkelijke efficicntie en gebruiksveiligheid van de machine in stand te honden.

LET OP! Tijdens het onderhoud:

Haal de kap van de bougie.
Wacht tot de motor voldoende is.
Werkhandschoenen dragen
- Voer geen ingrepen uit zonder de nodige kennis en werktuigen.

5.1 OPSLAG

Na het werkken, worden de machine zorgvuldig vrijgemaaakt van stof en vuil en worden de defecte onderdelen gerepareerd of verrangen.

De machine moet op een droge plaats bewaard worden en beschut gegen wee en wind.

5.2 CILINDER EN GELUIDSDEMPER

Om brandevaar te beperken, worden de vleugels van de cilinder regelmatig gereinigd met perslucht en worden de zone van de geluidsdemper vrijgemaakt van stof, bladeren of ander afval.

5.3 STARTGROEP

Om oververhitting en schade aan de motor te voorkomen,要去en de roosters voor de aan-zuiging van de koellucht.altijd schoon en vrij van zaagsel en vuil zich.

Het starttouw要去ervangen worden bij de erste tekenen van slijtage.

5.4 BEVESTIGEN

Controleer regelmatig of alle schroeven en moeren goed aangezet zich en of de handgrepen stevig vastzitten.

5.5 REINIGING VAN DE LUCHTFILTER (Afb. 7)

BELANGRIJK Het is essentieel dat de luchtfilter gereinigd worden, voor de goede werkinq en de levensduur van de machine. Werk nooit zonder filter of met een beschadigde filter, om geen onherroepelijke schade toe te brengen aan de motor.

De reiniging worden uitgevoerd elke 8-10 werk-uren.

Om de filter te reinigen:

• Draai de knop los (1), demonteer het deksel (2) en verwijder het filterelement (3).
• Was het filterelement (3) met water en zeep. Gebruik geen benzine of andere oplosmiddelen.
• Laat de filter drogen aan de lucht.
• Hermonteer het filtrelement (3) en het deksel (2) door het met de knop (1) te bevestigen.

5.6 CONTROL VAN DE BOUGIE (Afb. 8) Bekoeld

Periodiek worden de bougie gedemonteerd en geleinigd, door eventuele restjes te verwijderen met een me talen borsteltje.

Controleer en herstel de correcte afstand tussen de elektrodes

Hermonteer de bougie en draai hem stevig vast met de bijgeleverde sleutel.

De bougie要去 ingeval van doorgebrande elektronen of een beschadigde isolatie, en ieder geval elke 50 werkuren, verrangen worden door een bougie met analoge karakteristieken.

5.7. REGELING VAN DE CARBURATOR

BELANGRIJK Wanneer de motor dreigt stil te vallen of indien men geen groot verschil in snelheid voelt wanneer de versnelling worden ingeschakeld, dient men de carburatie lately afstellen. Deze handeling moet uitgevoerd worden door uw Wederverkoper.

5.8LANGDURIGEPERIODVAN INACTIVITEIT

BELANGRIJK Indien men van plan is de machine langer dan 2 - 3 maanden Niet te gebruiken, moe ten een aantal voorzorgsmaatregelen getroffen wor den om problemen te vermijden bij het hervatten van het werk of om permanente schade aan de motor te voorkomen.

5.8.1 Opberging

Alvorens de machine op te bergen:

Ledig de brandstoffank.
- Start de motor en LAST hem op het laagste toerental draaien tot de stilstand, zDat alle in het reservoir overgebleven brandstof opgebruikt wordt.

• Laat de motor afkoelen en verwijder de kap van de bougie.

5.8.2 Hervatten van de activiteit

Wanner de machine weeR gestart wordt:

Hermonteer de kap op de bougie.
Bereid de machine voor zoals aangegeven in het hoofdstuk "Voorbereiding voor het werk".

6. BUITENGEWOON ONDERHOUD

Deze ingrepen mogen enkel door uw Verkoper uitgevoerd worden.

ONDERHOUDSPROGRAMMA De intervallen haben enkel betrekking op gewone gebruiksom-standigheden. Indien de dagelijkse gebruiksperiode langer is of indien de werkconditions moeilijk+zijn (zeer stoffige werkzones, enz.), dient men de aangegeven intervallen in overeenstemming te verkorten.		Alvorens het werk aan te vangen	Aan het einde van het dagelijkxwerk	Naijdere stop voor bijvullen	Wekelijks	Maandelijks	Om de 12 maanden	In geval van problemen	In geval van beschadiging	Indien nodig
Volledige machine	Visuele controle (condities, slijtage,lekken) ● ●
	Reiniging ●
Handgreep Controle werkzaamheid ● ●
Luchtfilter	Reiniging ● ● ●
	Vervangting								●	●
Filter in brandstoftank	Controle							●
	Vervangting van de filter						●	●	●
Carburator	Controle toerenal	● ●
	Regeling van het minimumtoerental									●
Bougie	Afstelling afstand elektroden							●
	Vervangting na 100 werkuren
Koeloppeningen	Reiniging									●
Alle toegankelijkke schroe-ven	Controle							●
	Vastklemmen									●
Antitrilelementen	Controle	●						●	●
	Vervangging 1)								●
Veiligheidslabsels	Vervanging								●
Geluidsdemper	Reiniging 1)							●

1) Men raadt aan dit werk door een Servicecentrum te lately uitvoeren.
Gebruik uitsluitend originele reserveonderdelen.

schikte structuren of door onbekwame personen doen de garantie vervallen.

6.1 BRANDSTOFFFILTER

In het reservoir wird voorzien in een filter die voorkomt dat onzuiverheden binnendringen in de motor.

Eenmaal per maar moet de filter verrangen worden door uw verkoper.

6.2 REGELING VAN DE CARBURATOR

De carburator wird in de fabriek geregeld met het oog op de Beste prestaties in alle omstandigheden, met een minimale uitstoot van schadelijke gassen, overeenkomstig de geldende normen.

In geval van schaarse prestaties, wendl u zich tot de Verkoper voor een controle van de brandstofftoevoer en de motor.

Opvangzak vol of verstopt	Ledig de zak (zie hoofdstuk 4)
4. De motor maakt teveel rook
Verkeerde samenstellung van het(AP)	Bereid het(AP)
Brandstoffproblemen Contac	eer uw Verkoper
5. De machine begint op abnormale wijze begint te trillen
Beschadiging of losgekomen delen	Schakel de motor uit en koppel de kabel van de bougie los Controleer eventuele beschadigingen; Controleer of er delen losgekomen zichen en schroef ze weer vast. Voer de controles, verwangenigen of herstellungen uitt bij een Gespecialiseerd Centrum

1. STORINGEN

Wat te doeen bij ...
Oorsprong van het probleem	Correctieve actie
1. De motor start nicht of blijft nicht draaien
De startprocedure is nicht correct	Volg de aanwijzingen (zie hoofdstuk 3)
De bougie is vuil of de afstand tussen de elektroden is nicht gespast	Controleer de bougie (zie hoofdstuk 5)
Verstopte luchtfilter Reinig en/of verrang de filter (zie hoofdstuk 5)
Brandstofproblemen Conta:teer uw Verkoper
Zuigrooster open zonder dat de eerste zuigbuis gemonteerd worden	Hersluit het rooster of monteer e eerste zuigbuis (zie hoofdstuk 1)
2. De motor start maar hebft weinig vermogen
Verstopte luchtfilter Reinig en/of verrang de filter (zie hoofdstuk 5)
Brandstofproblemen Conta:teer uw Verkoper
Blaasbuis of zuigbuis nicht gemonteerd	Monteer de buis
3. De motor werkt onregelmatig of hebft geen ver-mogen bij belasting
De bougie is vuil of de af-stand tussen de elektroden is nicht gespast	Controleer de bougie (zie hoofdstuk 5)
Brandstofproblemen Conta:teer uw Verkoper

INNHOLD

NL · De inhoud en de afbeeldingen van deze gebruikshandleiding werden gerealiseerd voor rekening van STIGA SpA en zijn beschermd door het autoursrecht - Elke Niet-geautoriseerde reproductie of wijziging, ook gedeeltelijke, van het document is verboden.
