NAVODILA ZA UPORABO BP 5 Home Kärcher

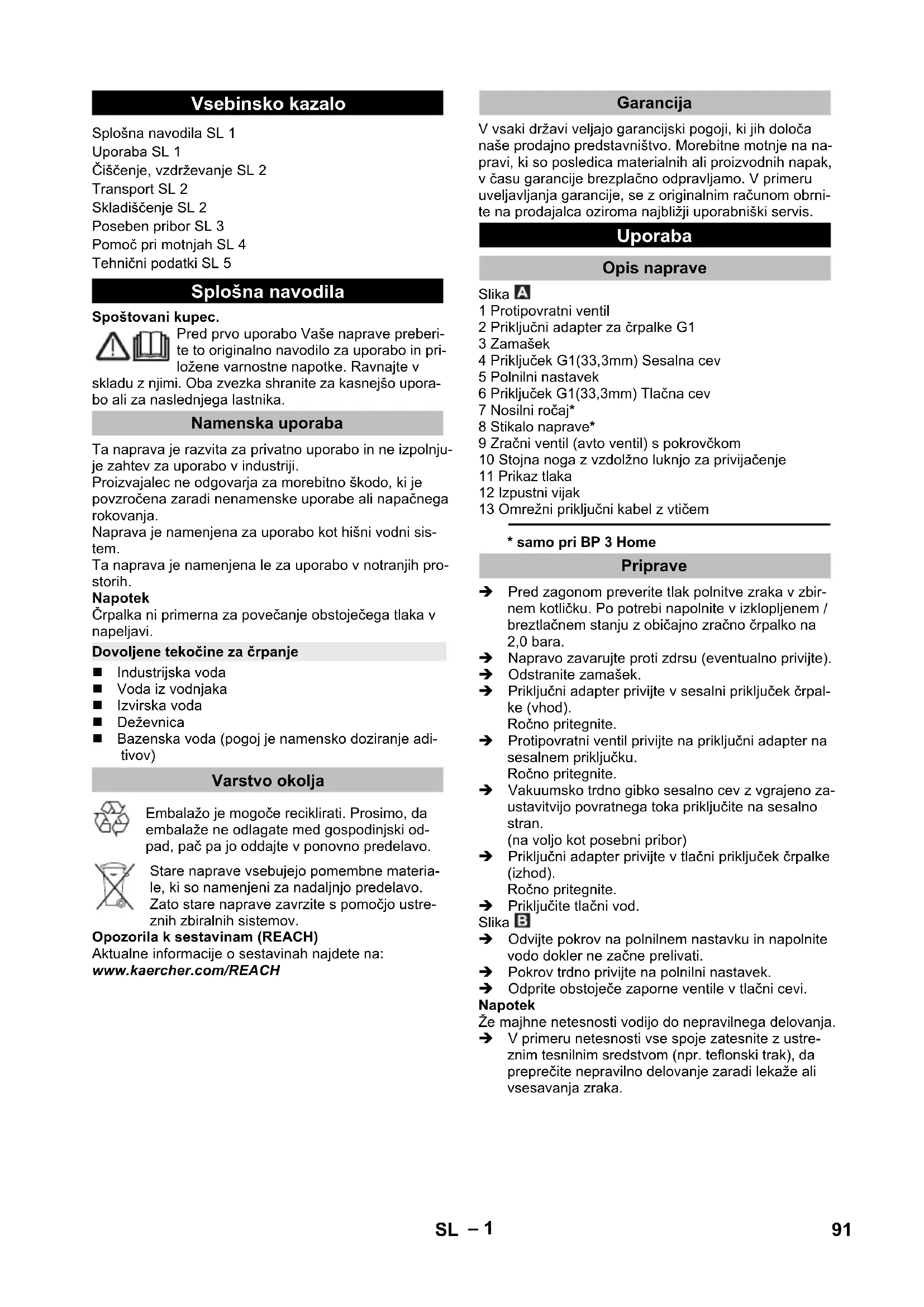

• samo pri BP 3 Home Pred zagonom preverite tlak polnitve zraka v zbir- nem kotličku. Po potrebi napolnite v izklopljenem / breztlačnem stanju z običajno zračno črpalko na 2,0 bara. Napravo zavarujte proti zdrsu (eventualno privijte). Odstranite zamašek. Priključni adapter privijte v sesalni priključek črpal- ke (vhod). Ročno pritegnite. Protipovratni ventil privijte na priključni adapter na sesalnem priključku. Ročno pritegnite. Vakuumsko trdno gibko sesalno cev z vgrajeno za- ustavitvijo povratnega toka priključite na sesalno stran. (na voljo kot posebni pribor) Priključni adapter privijte v tlačni priključek črpalke (izhod). Ročno pritegnite. Priključite tlačni vod. Slika Odvijte pokrov na polnilnem nastavku in napolnite vodo dokler ne začne prelivati. Pokrov trdno privijte na polnilni nastavek. Odprite obstoječe zaporne ventile v tlačni cevi. Napotek Že majhne netesnosti vodijo do nepravilnega delovanja. V primeru netesnosti vse spoje zatesnite z ustre- znim tesnilnim sredstvom (npr. teflonski trak), da preprečite nepravilno delovanje zaradi lekaže ali vsesavanja zraka. Vsebinsko kazalo Splošna navodila SL 1 Uporaba SL 1 Čiščenje, vzdrževanje SL 2 Transport SL 2 Skladiščenje SL 2 Poseben pribor SL 3 Pomoč pri motnjah SL 4 Tehnični podatki SL 5 Splošna navodila Namenska uporaba Dovoljene tekočine za črpanje Varstvo okolja Garancija Uporaba Opis naprave Priprave 91SL– 2 Pri fiksni instalaciji se lahko črpalka privije na ustrezno površino. Stojne noge z utreznimi vijaki privijte na ravno po- vršino. Dodatno se pri fiksni instalaciji priporoča montaža fle- ksibilne komponente na tlačni strani, kot npr fleksibilne gibke cevi za izenačevanje tlaka (glejte posebni pribor). To ima naslednje prednosti: Več fleksibilnosti pri postavljanju in montaži. Zmanjšanje hrupa, ker se na cevi napeljave ne pre- našano nihanja. Pri manjših lekažah se črpalka manj pogosto vklo- pi. Napotek Da bi poenostavili kasnejše praznjenje in tlačno razbre- menitev sistema, priporočamo montažo zaporne pipe med črpalko in tlačno cevjo. (ni v obsegu dobave) Pri praznjenju črpalke se lahko z zaprtjem zaporne pipe prepreči, da bi voda odtekala iz tlačne cevi. BP 3 Home: Omrežni vtič vtaknite v vtičnico. Napravo vklopite na stikalu naprave. BP 5 Home: Omrežni vtič vtaknite v vtičnico. Napotek Črpalka se takoj zažene. Počakajte, dokler črpalka sesa in enakomerno črpa, nato zaprite zaporne ventile v tlač- ni cevi. Po dosegu izklopnega tlaka tlačno stikalo izklopi motor. Zbirni kotliček je sedaj napolnjen, električna čr- palka je pripravljena za obratovanje. Pri manjkajočem dovodu vode se izklopni tlak ne dose- že, tlačno stikalo ne more več izklopiti naprave. Zaradi tega se voda v glavi črpalke segreje. Da se prepreči poškodovanje črpalke zaradi pregreva- nja, v primeru pregretja termo stikalo prekine dovod to- ka. Potem ko se črpalka ohladi, se dovod toka ponovno vzpostavi. Napotek Čas hlajenja do ponovnega zagona motorja lahko zna- ša do 150 min. Za regularno varovanje pred pomanjkanjem vode pripo- ročamo uporabo varovalke suhega teka (glejte posebni pribor). POZOR Sistem je pod pritiskom! (Za tlak glejte poglavje Tehnični podatki) BP 3 Home: Napravo izklopite na stikalu naprave. Omrežni vtič izvlecite iz vtičnice. BP 5 Home: Omrežni vtič izvlecite iz vtičnice. NEVARNOST Pred vsemi čistilnimi in vzdrževalnimi deli izklopite na- pravo in omrežni vtič izvlecite iz vtičnice. Za tlačno razbremenitev odprite in ponovno zaprite pri- ključene zaporne ventile. V sistemu ni tlaka. pri črpanju vode z dodatki, črpalko po vsaki uporabi splaknite s čisto vodo. Tlak polnitve zraka v zbirnem kotličku preverjajte polletno. Po potrebi napolnite v izklopljenem / brez- tlačnem stanju na 2,0 bara (napravo izključite, od- prite vodno pipo). Slika Zračni ventil se nahaja pod pokrovom. Pokrov odvijte v nasprotni smeri urinih kazalcev. 몇 PREVIDNOST Da preprečite nesreče ali poškodbe, pri transportu upo- števajte težo naprave (glejte tehnične podatke). Napravo zavarujte proti zdrsu in prevrnitvi. 몇 PREVIDNOST Da preprečite nesreč e ali poškodbe, pri izbiri kraja shra- njevanja upoštevajte težo naprave (glejte tehnične po- datke). Napravo pred shranjevanjem popolnoma izprazni- te. Črpalko pospravite na mesto, kjer ni zmrzali. Fiksna instalacija Obratovanje Zaključek delovanja Čiščenje, vzdrževanje Nega Vzdrževanje Transport Transport v vozilih Skladiščenje Shranjevanje naprave 92 SL– 3 Poseben pribor Slike v nadaljevanju navedenega posebnega pribora boste našli na strani 4 tega navodila. 6.997-343.0 Predfilter črpalke, majhen (pretok do 4000 l/h) Predfilter črpalke za vse običajne črpalke brez integriranega filtra. Za zaščito črpalke pred grobimi delci umazanije ali peskom. Fini filter je pralen. Za črpalke z G1 (33,3 mm) priključnim navojem. 6.997-344.0 Predfilter črpalke, velik (pre- tok do 6.000 l/h) Predfilter črpalke za vse običajne črpalke brez integriranega filtra. Za zaščito črpalke pred grobimi delci umazanije ali peskom. Fini filter je pralen. Za črpalke z G1 (33,3 mm) priključnim navojem. 6.997-350.0 Sesalna garnitura 3,5 m, 3/4" Komplet vakuumsko odporne spiralne gibke cevi, pripravljene za pri- ključitev, s sesalnim filtrom in povratnim prekinjevalnikom. Uporabljiv tudi kot podaljšek gibke sesalne cevi. Za črpalke z G1 (33,3 mm) pri- ključnim navojem. 6.997-349.0 Sesalna garnitura 7,0 m, 3/4" 6.997-348.0 Gibka sesalna cev 3,5 m, 3/4" Komplet vakuumsko odporne spiralne gibke cevi, pripravljene za pri- ključitev, za direktno priključitev na črpalke. Za podaljševanje sesal- ne garniture ali za uporabo s sesalnimi filtri. Za črpalke z G1 (33,3 mm) priključnim navojem. 6.997-359.0 Priključni kos črpalke G1 (33,3mm) vklj. Protipovratni ventil Vakuumsko odporen priključek gibkih cevi na črpalko. Za črpalke z G1 (33,3 mm) priključnim navojem in 3/4" ter 1" gibkimi cevmi, vključno s slepimi maticami, cevno objemko, ploščatim tesni- lom in protipovratnim tesnilom. POZOR Ne montirajte protipovratnega ventila, vsebovanega v setu! 6.997-347.0 Vakuumsko odporna spiral- na gibka cev, metersko bla- go, 25 m, 3/4“ Vakuumsko odporna spiralna gibka cev. Metersko blago za odrez posameznih dolžin gibkih cevi. V kombinaciji s Kärcherjevimi pri- ključnimi deli in Kärcherjevimi sesalnimi filtri uporabljiv tudi kot posa- mezna sesalna garnitura. 6.997-346.0 Vakuumsko odporna spiral- na gibka cev, metersko bla- go, 25 m, 1“ 6.997-345.0 Sesalni filter Basic 3/4“ (19mm) Za priključitev na metersko gibko sesalno cev. Povratni prekinjeval- nik preprečuje vračanje črpane vode in s tem skrajšuje čas ponovne- ga sesanja. Vključno s cevno objemko. 6.997-342.0 Sesalni filter s povratnim prekinjevalnikom, Basic, 1“ 6.997-341.0 Sesalni filter s povratnim prekinjevalnikom, Premium Za priključitev na metrsko sesalno cev. Povratni prekinjevalnik pre- prečuje vračanje sesane vode in s tem skrajšuje čas ponovnega se- sanja. Robustna kovinsko-plastična izvedba. Primeren za 3/4“ (19mm) in 1“ (25,4mm) cevi. Vključno s cevno objemko. 6.997-360.0 Gibka sesalna cev za cevne napeljave 0,5 m, 3/4" Vakuumsko odporna cev za zmanjšanje hrupa pri fiksnih instalaci- jah. 1“(25,4mm) Cev z obojestranskim G1(33,3mm) priključnim na- vojem. Pozor: Gibka sesalna cev se ne sme uporabljati kot gibka tlačna cev. 6.997-340.0 Priključni komplet Premium Za priključitev 3/4“ (19 mm) vodnih gibkih cevi na črpalko z G1 (33,3 mm) priključnim navojem. Za povečan pretok vode. 6.997-417.0 Gibka cev za tlačno izravna- vo 3/4“ (19mm), 1m Priključna gibka cev za tlačno izravnavo v hišni vodni napeljavi. Za priključitev črpalke na toge cevovodne sisteme. Poleg tega notranja prostornina zbiralnika v gibki cevi preprečuje pogosto vklapljanje in izklapljanje črpalke. G1 (33,3 mm) priključni navoj. 6.997-355.0 Varovalka suhega teka Če skozi črpalko ne teče voda, varovalka suhega teka ščiti črpalko pred poškodbami in jo avtomatično izklopi. Z G1“(33,3mm) priključ- nim navojem. 6.997-546.0 Varovalka suhega teka Tip E (CEE7/5) Verzija za države BE,CZ, ES, FR, PL SK 93SL– 4 Pomoč pri motnjah NEVARNOST Za preprečitev nevarnosti sme popravila in vgradnjo nadomestnih delov izvajati zgolj avtoriziran uporabniški servis. Pred vsemi deli na napravi, izklopite napravo in izvlecite omrežni vtič iz vtičnice. Motnja Vzrok Odprava Črpalka teče, vendar ne črpa V črpalki je zrak glejte poglavje „Priprava“ Zrak na tlačni strani ne more uhajati Odprite odjemno mesto na tlačni strani Ni vode. Preveriti rezervoar za vodo. Črpalka ne steče ali med obratovanjem ne- nadoma obstane Prekinjeno električno napajanje Preverite varovalke in električne povezave Zaščitno termostikalo v motorju je izklopi- lo črpalko zaradi pregrevanja motorja. Izvlecite omrežni vtič, pustite, da se črpalka ohladi, očistite območje vsesavanja, preprečite suhi tek Napotek Čas hlajenja do ponovnega zagona motorja lahko znaša do 150 min. Črpalka se samo iz- klopi in tudi ponovno vklopi Termozaščitno stikalo je izklopilo črpalko z namenom zaščite pred pregrevanjem oz. jo je ponovno vklopilo potem, ko se je ohladila. Da se prepreči ponovitev, je potrebno sistem pre- veriti glede lekaž in zatesniti. Motor se takoj po iz- klopu ponovno zaže-

Tlak v sistemu se izgublja Preveite spoje vključno s tesnili in kontrolirajte iz- stopanje vode. Najmanjše netesnosti vplivajo na delovanje. Zračni tlak v zbirnem kotličku je prenizek. Zbirni kotliček napolnite z 2,0 bari. Glejte poglavje „Vzdrževanje“ Protipovratni ventil se ne zapre pravilno Preverite protipovratni ventil na sesalni strani. Membrana v tlačnem kotličku je okvarje-
