РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BP 5 Home Kärcher

Производителят не поема гаранция за евентуални повреди, които са причинени поради използване не по предназначението или неправилно обслужване. Уредът е предназначен за използване като домаш- на водопроводна станция Този уред е предназначен само за използване във вътрешни помещения.

Помпата не е подходяща за усилване на наличното налягане на тръбите. Производствена вода Кладенчова вода Изворна вода Дъждовна вода Вода от басейни (според дозиране по предназ- начение на добавките) Опаковъчните материали могат да се ре- циклират. Моля не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна употре-

Старите уреди съдържат ценни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Поради това моля отстранявайте старите уреди, използ- вайки подходящи за целта системи за събиране. Указания за съставките (REACH) Актуална информация за съставките ще намерите

www.kaercher.com/REACH Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибутор- ска фирма. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплат- но, ако се касае за дефект в материалите или при производство. В гаранционен случай се обърнете към дистрибутора или най-близкия оторизиран сер- виз, като представите касовата бележка.

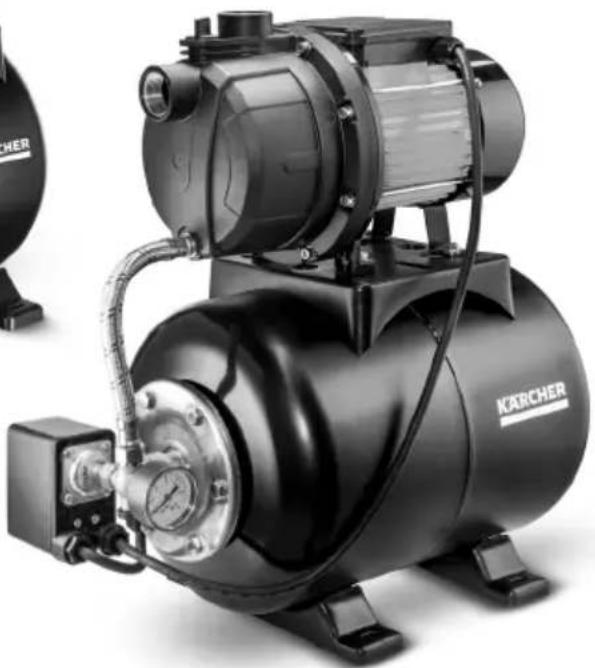

1 Възвратен клапан 2 Присъединителен адаптер за помпи G1 3 Затваряща тапа 4 Свързване G1(33,3 мм) смукателна линия 5 Гърловина за пълнене 6 Свързване G1(33,3 мм) напорна линия 7 Дръжка за носене* 8 Прекъсвач на уреда* 9 Въздушен вентил (авто вентил) с капачка 10 Опорно краче с надлъжен отвор за завинтване 11 Индикатор на налягането 12 Изпускателна пробка 13 Захранващ кабел с щепсел

• само при BP 3 Home Преди пускане в експлоатация проверете наля- гането на въздушния пълнеж в захранващия ко- тел. При нужда допълнете в изключено състоя- ние / състояние без налягане със стандартна въздушна помпа до 2,0 bar. Укрепете уреда срещу плъзгане (евентуално го завинтете). Отстранете затварящата тапа. Завинтете присъединителен адаптер в извода за всмукване на помпата (вход). Затегнете на ръка. Завинтете възвратен клапан на присъедини- телния адаптер на извода за всмукване. Затегнете на ръка. Свържете устойчив на вакуум всмукващ маркуч с интегриран стоп на обратния поток на всмука- телната страна. (може да се закупи като специално приспосо-

Завинтете присъединителен адаптер в извода за налягане на помпата (изход). Затегнете на ръка. Свържете напорен тръбопровод.

Завинтете капака към щутцера за запълване и запълнете с вода, докато започне да прелива. Завинтете капака здраво върху гърловината за

Отворете наличните спирателни вентили в на- порния тръбопровод.

Дори минималната липса на херметичност води до грешни функции. При липса на херметичност уплътнете всички връзки с подходящо уплътняващо средство (на- пр. тефлонова лента), за да избегнете грешни функции поради утечки или засмукване на въз-

Общи указания BG 1 Обслужване BG 1 Грижи, обслужване BG 2 Tранспoрт BG 2 Съхранение BG 2 Елементи от специалната окомплек- товка BG 3 Помощ при неизправности BG 4 Технически данни BG 5 Общи указания Употреба по предназначение Допустими течности за изпомпване Опазване на околната среда

106 BG– 2 При постоянна инсталация помпата може да бъде завинтена към подходяща повърхност. Завинтете опорните крачета с подходящи вин- тове върху равна повърхност. Допълнително при постоянна инсталация от напор- ната страна се препоръчва да се монтира гъвкав компонент, като напр. гъвкав изравнителен напорен маркуч (вижте специални принадлежности ). Това има следните предимства: Повече гъвкавост при разполагането и монта-

Намаляване на шумовете, тъй като по тръбо- проводните тръби не се предават вибрации. При по-малко утечки помпата се изключва по-

За да се улесни по-късното изпразване и изпускане на налягането на системата, Ви препоръчваме да монтирате спирателен кран между помпата и напор- ния тръбопровод. (не се съдържат в обема на доставка) При изпразване на помпата чрез затваряне на спи- рателния кран може да се предотврати изтичане на вода от напорния тръбопровод. BP 3 Home: Включете щепсела в контакта. Включете уреда от прекъсвача на уреда. BP 5 Home: Включете щепсела в контакта.

Помпата потегля веднага. Изчакайте, докато помпа- та засмуче и изпомпва равномерно, след това свър- жете спирателните вентили в напорния тръбопро- вод. След достигане на налягането на изключване пневматичният прекъсвач изключва мотора. Сега захранващият котел е напълнен, домашната помпе- на станция е готова за работа. При липсващо подаване на вода налягането на из- ключване не се достига, пневматичният прекъсвач вече не може да изключи уреда. поради това водата в главата на помпата се загрява. За да се избегне увреждане на помпата поради прегряване, при прегряване захранването с ток се прекъсва от термо прекъсвача. След охлаждане захранването с ток отново се въз- становява..

Времето за охлаждане до рестартирането на двига- теля може да отнеме до 150 мин. За редовно предпазване от недостиг на вода препо- ръчваме използване на предпазител при сух ход (вижте Специални принадлежности)..

Системата е под налягане! (За налягането вижте глава “Технически данни”) BP 3 Home: Изключете уреда от прекъсвача на уреда. Извадете щепсела от контакта. BP 5 Home: Извадете щепсела от контакта.

Преди всяко обслужване уредът да се изключва и щепселът да се изважда от контакта. Отворете свързаните спирателни вентили за изпус- кане на налягането и отново ги затворете. Система- та е без налягане. При транспортиране на вода с добавки изплак- вайте помпата след всяка употреба с чиста во-

На половин година проверявайте налягането на въздушния пълнеж в захранващия резервоар. Евент. допълнете в изключено състояние / без налягане до 2,0 bar (изключете уреда, отворете крана за вода).

Въздушният вентил се намира под капака. Развийте капака по посока обратна на часовниковата стрелка. 몇 ПРЕДПАЗЛИВОСТ За да се избегнат злополуки или наранявания при транспортиране, вземете под внимание теглото на уреда (виж техническите данни). Осигурете уреда против изплъзване и преобръ-

몇 ПРЕДПАЗЛИВОСТ За да се избегнат злополуки или наранявания при избора на мястото за съхранение, вземете под внимание теглото на уреда (виж техническите

Преди съхранение изпразнете напълно уреда. Уреда да се съхранява на място, където не може да замръзне. Постоянна инсталация Експлоатация Край на работата Грижи, обслужване

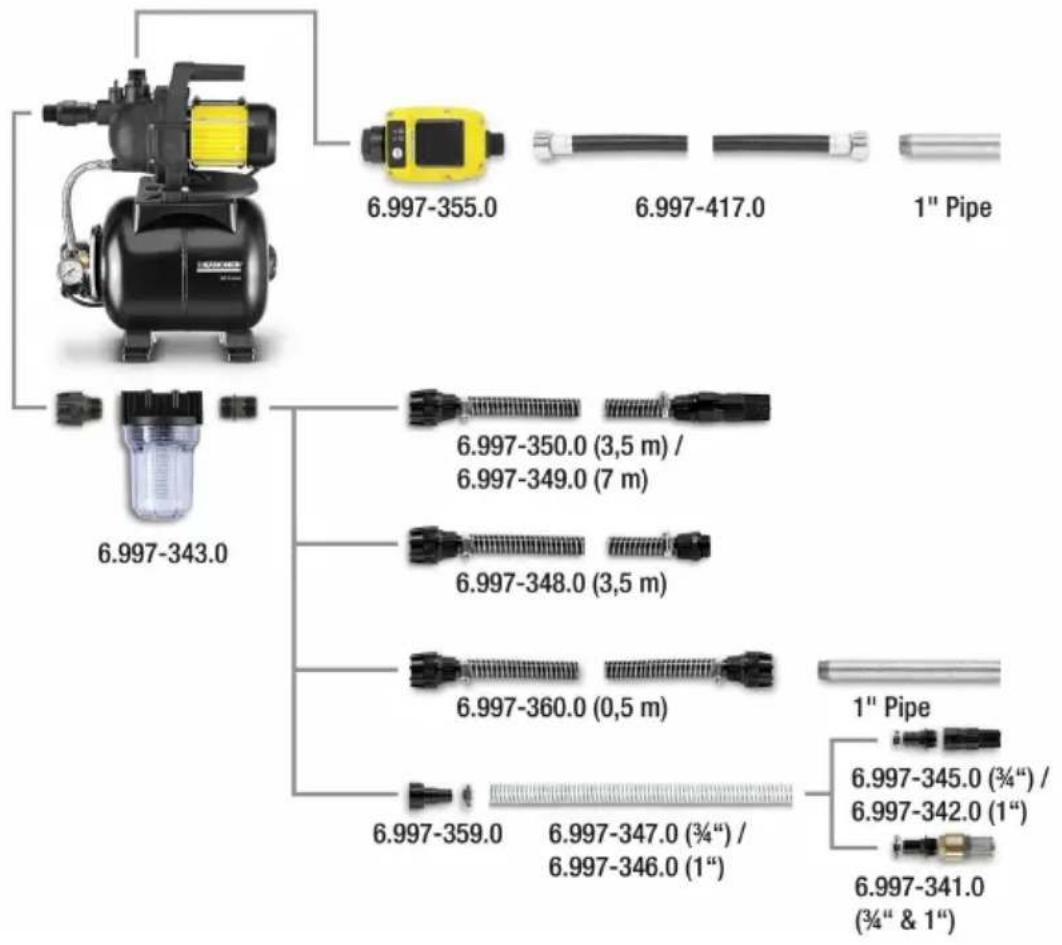

Съхранение на уреда 107BG– 3 Елементи от специалната окомплектовка Изображенията на посочените по-долу специални принадлежности ще намерите на страница 4 на тази ин-

6.997-343.0 Предварителен филтър за помпа, малък (протичане до 4000 л/ч) Предварителен филтър за помпа за всички стандартни помпи без интегриран филтър. За защита на помпите от груби частици замърсяване или пясък. Финият филтър може да се мие. За пом- пи със свързваща резба G1 (33,3 мм). 6.997-344.0 Предварителен филтър за помпа, голям (дебит до 6000 л/ч) Предварителен филтър за помпа за всички стандартни помпи без интегриран филтър. За защита на помпите от груби частици замърсяване или пясък. Финият филтър може да се мие. За пом- пи със свързваща резба G1 (33,3 мм). 6.997-350.0 Всмукателна гарнитура 3,5 м, 3/4" Напълно готов за свързване, устойчив на вакуум спирален мар- куч с всмукателен филтър и възвратен клапан. Използва се и за удължител на всмукателния маркуч. За помпи със свързваща резба G1 (33,3 мм). 6.997-349.0 Всмукателна гарнитура 7,0 м, 3/4" 6.997-348.0 Всмукателен маркуч 3,5 м, 3/4" Напълно готов за свързване, устойчив на вакуум спирален мар- куч за директно свързване към помпи. За удължаване на смука- телната гарнитура или за приложение със смукателни филтри. За помпи със свързваща резба G1 (33,3 мм). 6.997-359.0 Присъединителен еле- мент за помпата G1 (33,3мм) вкл. Възвратен

Устойчиво на вакуум свързване на маркучите към помпата. За помпи със свързваща резба G1 (33,3 мм) и маркучи 3/4" както и 1", включително холендрова гайка, клема за маркуч, плоско уп- лътнение и възвратен клапан.

Не монтирайте намиращия се в комплекта възвратен

6.997-347.0 Устойчив на вакуум спира- лен маркуч, на метър, 25 м, 3/4“ Устойчив на вакуум спирален маркуч. На метър за разрязване на индивидуални дължини на маркуча. Комбиниран с присъеди- нителни елементи и всмукателни филтри на Kärcher, които мо- гат да се прилагат като индивидуална всмукателна гарнитура. 6.997-346.0 Устойчив на вакуум спира- лен маркуч, на метър, 25 м, 1“ 6.997-345.0 Всмукателен филтър Basic 3/4“ (19mm) За присъединяване към всмукателен маркуч на метър. Възврат- ният клапан предотвратява обратното изтичане на подаваната вода и по този начин скъсява времето за следващото засмуква- не.. Включително клема за маркуча. 6.997-342.0 Всмукателен филтър с възвратен клапан, Basic,

6.997-341.0 Всмукателен филтър с възвратен клапан, Premium За присъединяване към всмукателен маркуч на метър. Възврат- ният клапан предотвратява обратното изтичане на подаваната вода и по този начин скъсява времето за следващото засмуква-

Здраво изпълнение от метал и пластмаса. Пасва на маркучи 3/ 4“(19мм) и 1“(25,4мм). Включително клема за маркуча. 6.997-360.0 Всмукателен маркуч за тръбопроводи 0,5 m, 3/4“ Устойчив на вакуум маркуч за намаляване на шумовете при по- стоянна инсталация. 1“ (25.4mm) Маркуч с двустранна G1(33,3mm) присъединителна резба. Внимание: Всмукателният маркуч не бива да се използва като напорен маркуч. 6.997-340.0 Присъединителен ком- плект Premium За свързване на 3/4“ (19 mm) маркучи за вода към помпи с G1 (33,3 mm) присъединителна резба. За повишено протичане на

6.997-417.0 Изравнителен напорен маркуч 3/4“ (19mm), 1m Присъединителен маркуч за изравняване на налягането в до- машната водна инсталация. За свързване на помпата към устойчивата тръбопроводна система. Освен това вътрешният обем на резервоара в маркуча предотвратява честото включва- не и изключване на помпата. Свързваща резба G1 (33,3 мм). 6.997-355.0 Предпазител за сух ход Щом през помпата не протича вода, защитата от сух ход защи- тава помпата от увреждания и я изключва автоматично. С G1“ (33,3mm) присъединителна резба. 6.997-546.0 Предпазител за сух ход Тип E (CEE7/5) Версия за страните BE,CZ, ES, FR, PL SK 108 BG– 4 Помощ при неизправности

За да се избегнат усложнения, ремонтите и монтажа на резервни части на уреда да се извършват само от оторизирания сервиз. Преди всички дейности по уреда той да се изключи и да се извади щепсела. Неизправност Причина Отстраняване Помпата не работи или не изпомпва Въздух в помпата вижте глава „Подготовка“. Въздухът може да не може да излиза откъм напорната страна Отворете пробката от напорната страна Няма налична вода. Проверете резервоара за вода. Помпата не работи или спира внезапно по време на работа Прекъснато захранване с електричест-

Да се проверят предпазителите и електриче- ските връзки Защитното термореле в мотора е из- ключило помпата поради прегряване

Да се извади щепсела, помпата да се остави да се охлади, да се почисти областта на засмуква- не, да се предотврати ход на сухо

Времето за охлаждане до рестартирането на двигателя може да отнеме до 150 мин. Помпата се изключ- ва сама и отново се

Термо предпазителят е изключил пом- пата за защита от прегряване респ. я е включил отново след охлаждане. За да се изключи повторение, системата трябва да бъде проверена за утечки и да бъде уплът-

След изключването моторът тръгва вед- нага отново Налягането в системата се губи Проверете връзките вкл. уплътненията и изхо- да на вода. Дори и минималната липса на херметичност влияе на експлоатацията. Въздушното налягане в захранващия резервоар е твърде ниско. Напълнете захранващия резервоар с 2,0 bar. Вижте глава „Поддръжка“. Възвратният вентил не затваря пра-

Проверете възвратния вентил от смукателната

Сменете мембраната Мощността намаля- ва или е много малка Замърсен всмукателен филтър или възвратен клапан (специална принад-

Почистете всмукателния филтър респ. въз- вратния клапан Мощността на помпата зависи от напо- ра и от свързаната периферия. Спазвайте макс. височина на засмукване, ви- жте техническите данни, при необх. друг диаме- тър на маркуча или друга дължина на маркуча. Вибриращ шум при изземване на вода Мембраната в напорния котел вибрира Шум, предизвикан от работата, който може да бъде предотвратен с намаляване на налягане- то във въздухопровода в разходния котел При въпроси и повреди Вашият дистрибутор на "Керхер" ще Ви помогне с удоволствие. Адресите ще намери- те на задната страница. 109BG– 5 Технически данни BP 3 Home BP 5 Home Напрежение V 230 230 Честота Hz 50 50

W 800 1100 Макс. количество на засмукване l/h 3000 4500 Макс. височина на засмукване m 7 8 Максимално налягане на помпата MPa (bar) 0,36 (3,6) 0,5 (5,0) Работно налягане MPa (bar) 0,17 - 0,28 (1,7 - 2,8) 0,19 - 0,3 (1,9 - 3,0) Максимално налягане на въздушното запълване в разходния котел MPa (bar) 0,18 - 0,2 (1,8 - 2,0) 0,18 - 0,2 (1,8 - 2,0) Максимално допустимо вътрешно налягане в раз- ходния котел MPa (bar) 0,50 (5,0) 0,50 (5,0) Тегло kg 11,5 14,7 Запазваме си правото на технически изменения! Работното налягане и дебитът зависят от височината на засмукване и от свързаната перифе-
