NAVODILA ZA UPORABO H 60MR HITACHI

Kufrik. 1
O Vrtny hrot (SDS-max stopka) 1
O Bočni držadlo. 1

(Prevod izvirnih navodil)

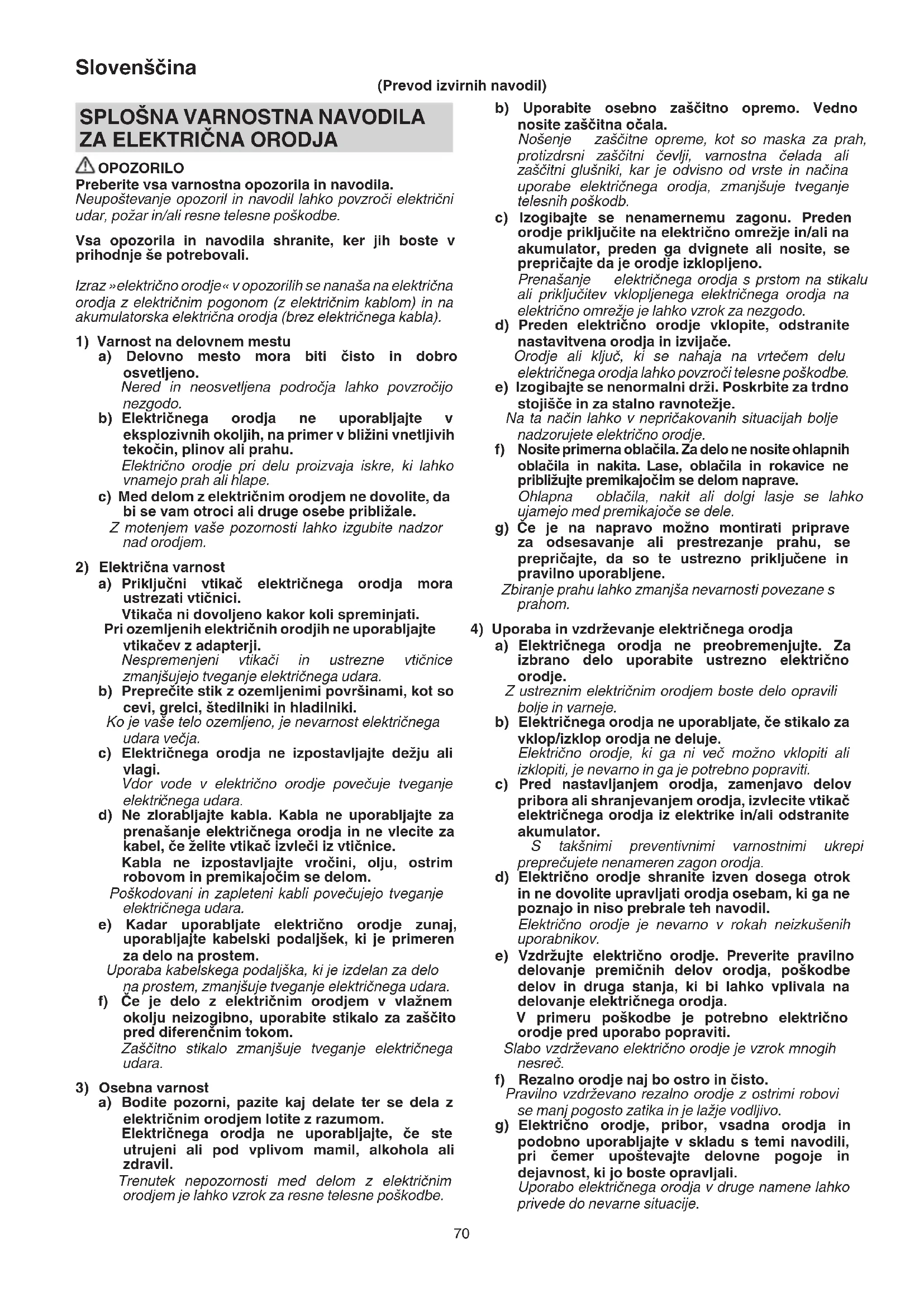

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRICNA ORODJA

OPOZORILO

Preberite vsa varnostna opozorila in navodila.

Neupostevanje opozoril in navodil lahko povzroci elektrichi udar, požar in/ali resne telesne poskodbe.

Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali.

Izraz elektricno orodje v opozorilih se nanaša na elektricna orodja z elektricnim pogonom (z elektricnim kablam) in na akumulatorska elektricna orodja (brez elektricnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti cisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzročijo nezugodo.
b) Elektricnega orodja ne uporabljaje v eksplozivnih okoljih, na primer v blizini vnetljivih tekocin, plinov ali prahu. Elektricno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape.
c) Med delom z elektricnim orodjem ne dovolite, da bi se vam otroci ali druge osebe priblizale.

Z motenjem vase pozornosti lahko izgubite nadzor nad orodjem.

2) Elektricna varnost

a) Priključni vtikac elektrichega orodja mora ustrezati vticnici.

Pri ozemljenih elektrichnih orodjih ne uporabljajte vtikačev z adapterji.

Nespremenjeni vtikaci in ustrezne vticnice zmanjsujejo tveganje elektricega udara.

b) Prepreci te stik z ozemljenimi povrsinami, kot so cevi, grelci, stedilniki in hladilniki.

Ko je vase telo ozemljeno, je nevarnost elektricnega udara vecja.

c) Elektricnega orodja ne izpostavljaje dezju ali vlagi.

Vdor vode v elektricno orodje povecuje tveganje elektricnega udara.

d) Ne zlorabljaje kabla. Kabla ne uporabljaje za prenašanje elektricnega orodja in ne volecite za kabel, ce Želite vtikač izvleči iz vtčnice.

Kabla ne izpostavlijate vročini, olju, ostrim robovom in premikajocim se delom.

Poskodovani in zapleteni kabli povečujejo tveganje elektrichega udara.

e) Kadar uporabljate elektricno orodje zunaj, uporabljaje kabelski podaljsek, ki je primeren za delo na prostem.

Uporaba kabelskega podaljska, ki je izdelan za delona prostem, zmanjsuje tveganje elektricnega udara

f) Ce je delo z elektricnim orodjem v vraznem okolju neizogibno, uporabite stikalo za zašcito pred diferencnim tokom.

Zaščitno stikalo zmanjsuje tveganje elektricnegu udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom.

Elektricega orodja ne uporabljaje, ce ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z elektricnim orodjem je lahko vzrok za resne telesne poškodbe.

b) Uporabite osebno zašcitno opremo. Vedno nosite zašcitna očala.

Nosenje zašcitne opreme, kot so maska za prah, protizdrsnji zašcitni Čevlji, varnostna Čelada ali zašcitni glusniki, kar je odvisno od vrste in nacina uporabe elektricnega orodja, zmanjsuje tveganje telesnih poskodb.

c) Izogibajte se nenamernemu zagonu. Preden orodje prikljucite na elektricno omrezej in/ali na akumulator, preden ga dvignete ali nosite, se prepriacjte da je orodje izklopljeno.

Prenašanje elektricnega orodja s prstom na stikalu ali prikljucitev vklopljenega elektricnega orodja na elektricno omrežje je lahko vzrok za nezgodo.

d) Preden elektrico orodje vklopite, odstranite nastavitvena orodja in izvijače.

Orodje ali ključ, ki se nahaja na vrtečem delu elektrickega orodja lahko povzroči telesne poskodbe.

e) Izogibajte se nenormalni drži. Poskrbite za trdno stojisce in za stalno ravnotezie.

Na ta nacin lahko v nepričakovanih situacijah bolje nadzorujete elektricno orodje.

f) Nosite primerna oblačila. Za delo ne nosite ohlapnih oblačila in nakita. Lase, oblačila in rokavice ne priblizujte premikajocim se delom naprave.

Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premikajće se dele.

g) Ce je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene.

Zbiranje prahu lahko zmanjsa nevarnosti povezane s prahom.

4) Uporaba in vzdřevanje elektricnega orodja

a) Elektricnega orodja ne preobremenjute. Za izbrano delo uporabite ustrezno elektricno orodje.

Z ustreznim elektricnim orodjem boste delo opravili bolje in varneje.

b) Elektricnega orodja ne uporabljate, ce stikalo za vklop/izklop orodja ne deluje.

Elektricno orodje, ki ga ni vec mozno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.

c) Pred nastavljanjem orodja, zamenjavo delov pribora ali shranjevanjem orodja, izvlecite vtikač elektrčega orodja iz elektrike in/ali odstranite akumulator.

S taksnimi preventivnimi varnostnimi ukrepi preprecujete nenameren zagon orodja.

d) Elektricno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki ga ne poznajo in niso prebrale teh navodil.

Elektricno orodje je nevarno v rokah neizkušenih uporabnikov.

e) Vzdrujte elektricno orodje. Preverite pravilno delovanje premicnih delov orodja, poskodbe delov in druga stanja, ki bi lahko vplivala na delovanje elektricnega orodja.

V primeru poskodbe je potrebno elektricno orodje pred uporabo popraviti.

Slabo vzdrrzevano elektricno orodje je vzrok mnogih nesrec.

f) Rezalno orodje naj bo ostro in cisto.

Pravilno vzdhrževano rezalno orodje z ostrimi robovise manj pogosto zatika in je lažje vodljivo.

g) Elektricno orodje, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili, pri cemer upostevajte delovne pogoje in dejavnost, ki jo boste opravljali.

Uporabo elektricnega orodja v druge namene lahko privede do nevarne situacije.

5) Servisiranje

a) Elektricno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele.

Na ta nacin se ochri varnost elektricnega orodja.

VARNOSTNI UKREP

Preprecite dostop otrokom in neusposobljenim osebam.

Kadar orodja ne uporabljate ga shranite izven dosega otrok in neusposobljenih oseb.

VARNOSTNA NAVODILA ZA UDARNO KLADIVO

1. Pri delu uporablajte glusnike.

Izpostavljanje hrupu lahko povzroci izgubo sluha.
2. Uporabljaje dodatne rocaje, ki so prilozeni orodju. Izguba nadzora nad orodjem lahko povzroci telesne poskodbe.
3. Med delom, kjer lahko rezalno orodje pride v stik s skritimi omreznimi napeljavami ali z lastnim omreznim kablom, drzite orodje le za izolirane rocaje.

Stik z omrežjem pod napetostjo lahko prenese napetost na izpostavljene kovinske dele elektricnega orodja in povzroci elektrici udar.

DODATNA VARNOSTNA NAVODILA

1. Prepricajte se da napetost, ki jo boste uporabili ustreza zahtevam navenedenim na imenski plošci izdelka.
2. Prepričajte se, da je stikalo za vklop in izklop na položaju OFF.

Ce se vtikac nahaja v vticnici, ko je stikalo na položaju ON, bo elektricno orodje zaćelo delovati, kar lahko povzroci resne poskodbe.

1. Ce je delovno mesto oddaljeno od vira napetosti uporabite kabelski podaljsek s primerno debelino in zmoznostjo. Kabelski podaljsek mora biti dovolj kratek.
2. Pri uporabi nastavkov, kot so silasta dleta, rezila itd., pazite, da uporabljate originalne dele izdelane v našem podjetju.
3. Pazite, da med delom drzite rocaj in stranski drzaj. Med delom ne drzite rocaja (A). Ce ga povlecate po pomoti, lahko silasto dreto izpade.
4. Ne dotikajte se svedra med ali neposredno po uporabi. Med uporabo lahko sveder postane zelo vroč in povzroči resne opekline.
5. Pred začetkom lomljenja, drobljenja ali vrtanja skozi steno, tla ali strop, se prepričajte da se v zidu ne nahajajo elektični kabli ali vodovod.
6. Pri gledanju navzgor nosite zašcitno masko.
7. Pravilno nastavite drzalo dleta.
8. Pred pricetkom dela preverite,da so vijaki priviti.
9. Pri delu na visokem mestu bodite pozorni na predmete in osebe pod vami.
10. Nosite zašcitne Čevlje, da zašcitite vaša stopala.

SIMBOLI

OPOZORILO

V nadaljevanju so prikazani symboli, uporabljeni pri stroju. Pred uporabo se prepricajte, da jih razumete.

H60MR / H60MRV : Rušilno kladivo

Preberite vsa varnostna opozorila in navodila.

X	Samo za države EU Elektricih no odij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2002/96/ES o odpadni elektricii in elektronski opremi in njeni uresnicičitvi v skladu z nacionalnim pravom se morajo elektrica orodja, ki so dosegla živiljenjsko dobo ločeno zbirati in okolju prijazno reciklirati.
I	Stikalo za vklop
O	Stikalo za izklop
	Izvlecite vtikač iz vtičnice
	Prepovedan postopek
	Orodje razreda II

STANDARDNA OPREMA

Zraven glavnega orodja (1 orodje) vsebuje paket pribor, našet v nadaljevanju.

O Ohisje 1
O Silasto dleto (vpenjalna glava SDS-max) 1
O Stranski drzaj. 1

Standardni pribor se lahko spremeni brez obvestila.

UPORABA

Rušenje betona, odkrusevanje betona, dolbenje betona, rezanje drogov in zabijanje stebrov.

Primeri uporabe:

Montaza cevi in kablov, namestitev sanitarij, strojev, delo na vodovodu in kanalizaciji, delo na notranji opremi, pristaniški infrastrukturi ter drugih stavbarskih delih.

SPECIFIKACije

Model H60MR H60MRV
Napetost (glede na področje)*	(110 V, 230 V, 240 V)~
Vhodna moč* 1350 W
Moč udarca pri polni obretenitvi	1650 min-1	930 – 1650 min-1
Teža (brez kabla, stranskega držala)	10,5 kg

• Preverite imensko plošćico na izdelku, saj se lahko ta spreminja glede na področje uporabe.

OPOMBA

Zaradi HITACHIJEVEGA programa nenehnega raziskovanja in razvoja se specifikacije Iahko spremenijo brez predhodnega obvestila.

NAMESTITEV IN DELOVANJE

Dejanje Slika Stran
Namestitev orodja 1 91
Določanje delovnega položaja orodja	2	91
Premaknite stranski držaj 3 91
Izberite število udarcev*1 (velja le za H60MRV)	4	91
Delovanje stikal 5 92
Kako uporabljati udarno kladivo*2	6	92
Zamenjava oglenih krtačk792
Izbor pribora — 93

*1 POZOR: Med delovanjem naprave ne spreminajte nastavitev stevilcnicce. Ce boste telo naprave drzali z eno roko, vas lahko sile zavrtijo, kar lahko privede do poskodbe.

Ta naprava ima vgrajeno elektronsko nadzorovanovezje,ki omogoca nadzor nad stevilom udarcev brezposameznih korakov. Izkoristite zmoznosti te napravetako, da preragodite stevilcnico v skladu z vašim delom;izsekavanje, ruşenje ali glede na kakovost materiala, kga je treba izsekati ali porusiti.

Stevila 1 na stevilcnici predstavlja najnizjo hitrost z 930 udarci na minuto in stevilka 6 predstvlja majvisjo hitrost s 1650 udarci na minuto.

Standardno stevilo udarcev

Številčnica	Število udarcev/min.
6	1650
5	1590
4	1460
3	1320
2	1110
1	930

*2 Ce stroja ne obremenite in trdno držite udarno kladivo z obema rokama, lahko učinkovito nadzirate nadaljinjo gibanje zaganjalnika.

Orodje uporabljaje pri zerni delovni hitrosti; prevalika obretenitev namrec poslabsa učinkovitost.

POZOB

Po dalji si uporabi se ohisje valja zelo segreje. Bodite previdni, da si ne opecete rok.

MENJAVA MASTI

Stroj je popolnoma zračno tesen in takto zašciten pred prahom oz. uhajanjem maziva. Stroj obratuje brez dodanega maziva dolgo čaça. Vseeno pa je treba mazivo nadomestiti - za vždrževanje dalji so tehnicoŽivljenjsko dobo stroja. Mast zamenjati, kot sledi:

1. Zamenjati mast

Mast preglejte, ko menjate grafitne krtacke. (Glejtpe poglavje VZDRZEVANJE IN PREGLEDOVANJE.) Zamenjavo masti narocite na najblizjem pooblascenem servisu Hitachi.

Ce takato zahtevajo okolišcine in morate zamenjati mast si, upostevajte navodila v nadaljevanju.

2. Kako zamenjati mast

POZOR

Preden se lotite zamenjave masti, stroj izključite in iztaknite vtič iz vtčnice.

(1) OdstranitePokrov ohijsa zaganjaca inPokrov zaganjaca ter obrišite staro mazilo,ki se nahaja znotraj.
(2) V ročićno ohišće namazite 80 g (standardna kolićina za prekritje priključega sornika) Maziva A za elektrćna kladiva Hitachi.
(3) Po zamenjavi mazila ponovno varno namestitePokrov ohišja zaganjača inPokrov zaganjača.Pri tem pazite, da ne poskodujete ali izgubite oljega tesnila.

OPOMBA

Mast za elektricna kladiva A Hitachi je tip masti nizke viskoznosti. Ko se zaloga masti izcrpa, nabavite novo na pooblascenem servisu Hitachi.

VZDRŽEVANJE IN PREGLEDOVANJE

POZOR

Da se izognete resni nevarnosti, se prepričajte, da je stikalo izklopljeno in da je vtikač orodja izključen iz vtičnice.

1. Pregled pribora

Ker lahko uporaba topega pribora, kot je koničasto dleteo, široko dleteo itn. zmanjsa učinkovitost in povzroci okvaro motorja, nabrusite ali zamenjaje pribor z novim takoj, ko opazite obrabo.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrijeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Ce tega ne storite lahko pride do resne nevarnosti.

3. Vzdrrzevanje motorja

Zračniki motorja so «srcce» elektricne naprave. Pri uporabi bodite pozorni, da se zračnik ne poskoduje in/ali zmoči z oljem ali vodo.

4. Pregled oglenih krtack (Sl. 7)

Motor uporablja oglene krtacke, ki so potrošni material. Ko se obrabijo ali so blizu »obrabe« ⑧, lahko povzročijo težave z motorjem.

Ko je namescena oglena krtacka, ki se samodejno ustavi, se bo samodejno ustavil tudi motor. Takrat zamenjaje obe ogleni krtacki z novima, ki imata enaki stevilkig oglene krtacke ⑥ prikazani na SI.7.Poleg tega poskrbite, da so oglene krtacke zmeraj ciste in zagotovite, da se prosto gibljejo znotraj nosilcev krtack.

5. Menjava ogljkovih kratač

Zrahlajte nastavitvene vijake in odstranite zadnjiPokrov ⑧. OdstranitePokrove sctek in ogljikove sctekke ① . Ko ogljene krtacke zamenjate, ne pozabite ponovno ustrezno pritrditiPokrove krtack in namestitiPokrov zadnjega dela.

POZOR

Pri uporabi in vzdrrzevanju elektrichnih orodjih je treba upoštevati varnostne uredebe in standarde, ki so dolocene za vsako državo.

GARANCIJA

Garantiramo za Hitachi elektricna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija ne zajema napak ali poskodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe posljite sestavljeno elektricno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblašćeni servis Hitachi.

Informaci o vibracijah

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN60745.

Klesanje z dletom:

Vrednost emisije vibracij a_h Cheq = 16,9m / s^2

Nezanesljivost K = 2,9m / s^2

Skupna vrednost vibracij je bila merjena v skladu s standardno testno metod in se lahko uporablja za primerjavo enega orodja z drugim.

Uporablja se Iahko tudi kot prvotna ocenitev izpostavljenosti.

OPOZORILO

O Emisija vibracij med dejansko uporabo elektricnega orodja se lahko razlikuje od navedene vrednosti, gledena na način uporabe orodja.

Prepoznajte varnostne ukrepe za zašcito uporabnika, ki temelijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upostevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k Času zagona).

OPOMBA

Zaradi HITACHIJEVEGA programa nenehnega raziskovanja in razvoja se specifici kacije Iahko spremenijo brez predhodnega obvestila.

1. Nosite zašitu za sluh.

Izlozenost buci moze izazvati gubitak sluha.

1. Koristite pomocnu(e) ručku(e), ako su isporucene uz alat.
