KULLANIM KILAVUZU H 60MR HITACHI

Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fi şini takmanız kazalara davetiye çıkarır. d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir. e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur. f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçlarınızı, elbisenizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir. g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanm ışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır. c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fi şi güç kaynağından ve/veya akü ünitesinden sökün. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır. d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Elektrikli aletlerin bakımını yapın. Hareketli parçalarda yanlış hizalanma veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazalar ın çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır. f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir.

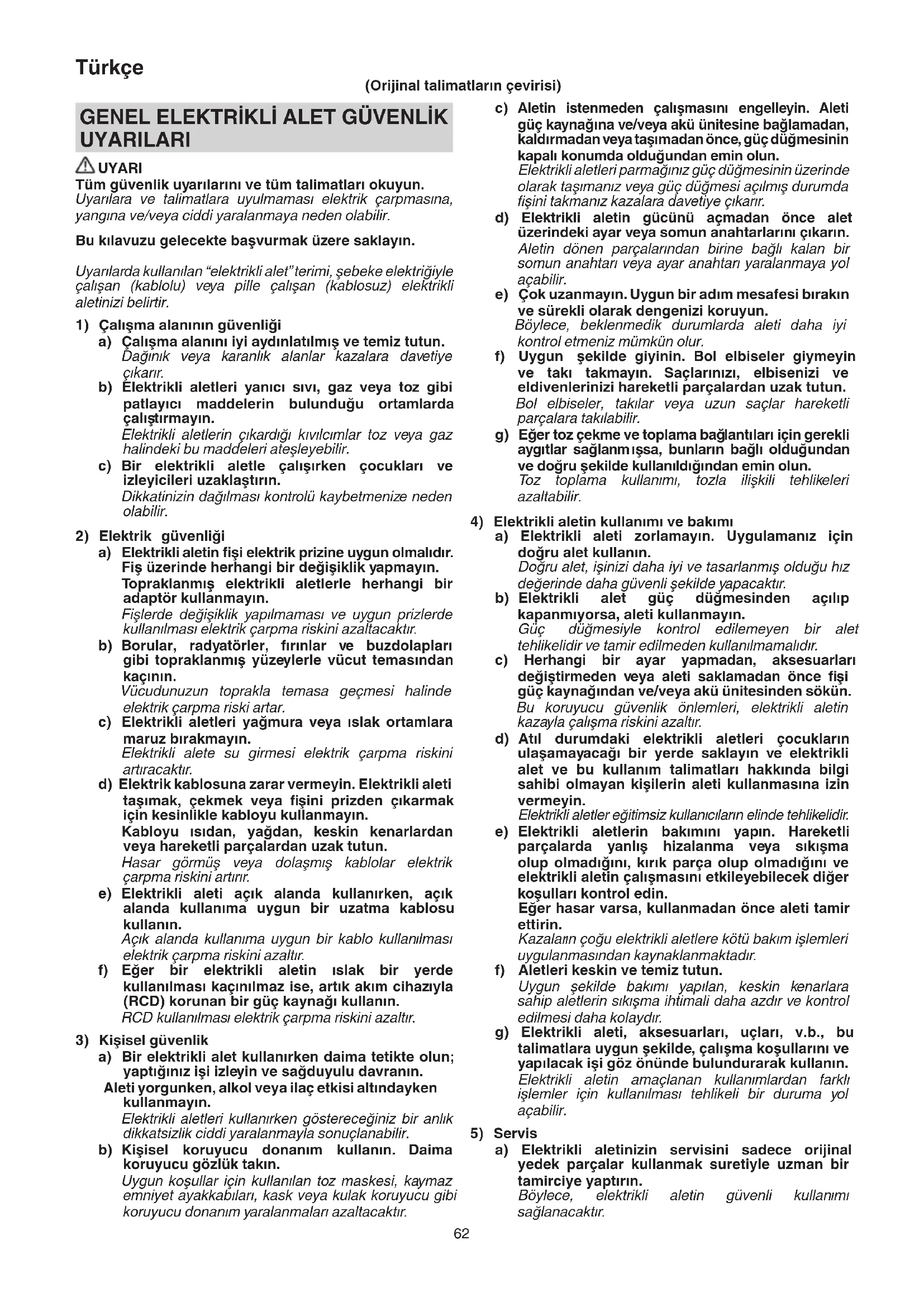

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI UYARI Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalış tırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle vücut temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için kesinlikle kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır. e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihaz ıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu donanım yaralanmaları azaltacaktır. (Orijinal talimatların çevirisi) 000BookH60MR.indb62000BookH60MR.indb62 2014/11/0715:00:352014/11/0715:00:3563 Türkçe ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

KIRICI GÜVENLİK UYARILARI

1. Koruyucu kulaklık kullanın.

Gürültüye maruz kalmak işitme kaybına neden olabilir.

2. Eğer aletle birlikte verilmişse, yardımcı kolu/kolları

kullanın. Kontrolün kaybedilmesi yaralanmaya neden olabilir.

3. Kesici aksesuarın gizli kablolarla veya kendi

kablosuyla temas edebileceği bir işlem yaparken, elektrikli aleti yalıtılmış kavrama yüzeylerinden tutun. Kesici aksesuarın bir “aktif” telle temas etmesi, elektrikli aletin çıplak metal parçalarını “aktif” hale getirebilir ve kullanıcıya bir elektrik şoku verebilir.

İLAVE GÜVENLİK UYARILARI

1. Kullanılacak güç kaynağının, ürün isim plakası üzerinde

belirtilen güç gerekliliklerine uygun olduğundan emin olun.

2. Güç düğmesinin “OFF” (KAPALI) konumunda

olduğundan emin olun. Eğer güç düğmesi “ON” (AÇIK) konumda iken fi ş prize takılırsa, elektrikli alet hemen çalışmaya başlayarak ciddi bir kazaya enden olabilir.

3. Çalışma alanı güç kaynağından uzaksa, yeterli kalınlığa

ve anma kapasitesine sahip bir uzatma kablosu kullanın. Uzatma kablosu mümkün olduğu kadar kısa tutulmalıdır.

4. Sivri keskiler, kesiciler, vb. gibi takımları kullanırken,

şirketimiz tarafından belirtilen orijinal parçaları kullandığınızdan emin olun.

5. Çalışırken kabzayı ve yan kolu sıkıca tutmaya özen

gösterin. Çalışırken mandren tutma yerinden (A) tutmayın. Yanlışlıkla bu tutma yerini çekerseniz, sivri uçlu keski dışarı fırlayabilir.

6. Aleti kullandıktan hemen sonra matkap ucuna

dokunmayın. Kullanım sırasında matkap ucu aşırı ısınır ve ciddi yanıklara neden olabilir.

7. Duvar, yer veya tavan kırma, parçalama veya delme

işine başlamadan önce gömülü elektrik kablolarının veya boruların çalışacağınız yerden geçmediğinden kesinlikle emin olun.

8. Yukarı doğru bakarak çalışırken maske kullanın.

9. Matkap kovanını uygun şekilde ayarlayın.

10. Çalışmanın başlangıcında vidanı

n sıkıldığını onaylayın.

11. Yüksek bir yerde çalışırken, aşağıdaki nesnelere ve

kişilere dikkat edin.

12. Ayaklarınızı korumak için koruyucu ayakkabı giyin.

SEMBOLLER UYARI Aşağıda, bu makine için kullanılan semboller gösterilmiştir. Makineyi kullanmadan önce bu sembollerin ne anlama geldiğini bildiğinizden emin olun. H60MR / H60MRV : Kırıcı Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Sadece AB ülkeleri için Elektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2002/96/ EC Avrupa Direktifi ne ve bu Direktifi n ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir. AÇMA KAPAMA Elektrik fi şini prizden çıkarın Yasaklanmış eylem Sınıf II alet STANDART AKSESUARLAR Ana üniteye (1 ünite) ilave olarak, ambalajda aşağıda listelenen aksesuarlar yer alır. ○ Çanta ...........................................................................1 ○ Sivri Keski (SDS max saplı) ..........................................1 ○ Yan Kol .........................................................................1 Standart aksesuarlar haber vermeden değiştirilebilir. UYGULAMALAR Beton kırma, beton parçalama, oyuk açma, çubuk kesme ve kazık çakma. Uygulama örnekleri: Boru ve kablo tesisatı döşeme, sıhhi tesisat kurulumu, makine kurulumu, su tedarik ve drenaj işleri, iç mekan işleri, liman tesisleri ve diğer inşaat mühendisliği işleri.

Model H60MR H60MRV Voltaj (bölgelere göre)* (110 V, 230 V, 240 V) Güç Girişi* 1350 W Tam Yükteki Etki Hızı 1650 dk

Ağırlık (kablo, yan kol hariç) 10,5 kg

• Bölgelere göre değişebileceğinden, ürün üzerindeki isim plakasını kontrol edin. NOT HITACHI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber vermeden değişiklik yapılabilir. 000BookH60MR.indb63000BookH60MR.indb63 2014/11/0715:00:352014/11/0715:00:3564 Türkçe

MONTAJ VE ÇALIŞTIRMA

Işlem Şekil Sayfa Aletin takılması 191 Ta k ımın Çalışma Konumunun Belirlenmesi

Yan kolu hareket ettirin 3 91 Darbe sayısının seçilmesi*

(sadece H60MRV için geçerlidir)

Düğmeyle kumanda 5 92 Kırıcının kullanılması*

Karbon fırçaların değiştirilmesi 7 92 Aksesuarların seçilmesi ― 93 *1 İKAZ: Çalışma sırasında düğmeye herhangi bir ayar yapmayın. Ana birimin tek elle tutulması sizi savurarak yaralanmanıza neden olabilir. Bu alette darbe sayısının kademesiz olarak düzenlenmesini sağlayan elektronik kontrollü dahili bir devre vardır. Düğmeyi, çalışma malzemesi, delme, kırma veya kırılacak veya delinecek malzemeye göre ayarlayarak bu aletten en iyi performansı elde edebilirsiniz. Düğmenin “1” ölçeği dakikada 930 darbelik minimum hız için, “6” ölçeği de dakikada 1650 darbelik maksimum hız içindir. Standart darbe sayısı Düğme Dakikada darbe sayısı.

*2 Aletin ağırlığından yararlanarak ve kırıcıyı iki elinizle birden tutarak, geri tepme hareketini etkili bir şekilde kontrol edebilirsiniz. Orta derecede bir çalışma hızıyla devam edin; çok fazla güç kullanmak verimliliğin düşmesine neden olur. İKAZ Aletin uzun süre kullanımının ardından silindir biçimindeki kılıf ısınacağından ellerinizi yakmamaya dikkat edin.

GRESİN DEĞİŞTİRİLMESİ

Bu alet toza karşı koruma saşlamak ve yağlama maddesi sızıntılarını önlemek için tamamen hava geçirmez bir yapıya sahiptir. Bu nedenle yağlama gerektirmeden uzun süre kullanılabilir. Ancak aletin ömrünün uzaması için gresi yağını değiştirin. Gresi yağını aşağıdaki gibi değiştirebilirsiniz.

1. Gres değiştirme süresi

Kömürü değiştirirken gresi yağını da kontrol etmelisiniz. (BAKIM VE MUAYENE bölümüne bakın.) Size en yakın Hitachi Yetkili Servis Merkezine Gidip, gresi yağını değiştirmelerini isteyin. Gresi yağını kendiniz değiştirmek zorunda kalırsanız, lütfen aşa ğıdaki işlemleri yapın.

2. Gres nasıl değiştirilir

İKAZ Gresi değiştirmeden önce aleti kapalı konuma getirin ve fi şini prizden çekin. (1) Krank kutusu kapağını çıkarın ve iç kısımdaki eski gresi silin. (2) Krank kapağına 80 gr Hitachi Elektrikli Kırıcı Gresi A (bağlantı çubuğunu kaplamak için gereken standart miktar) sürün. (3) Gresi değiştirdikten sonra krank kutusu kapağı ve krank kapağını sıkı bir şekilde yerine takın. Bu sırada yağ contasına hasar gelmemesine veya kaybolmamasına özen gösterin. NOT Hitachi Elektrikli Kırıcı Gresi A düşük viskoziteye sahip türdendir. Gres bittiğinde, Hitachi Yetkili Servis Merkezlerinin birinden satın alabilirsiniz.

İKAZ Ciddi kazalardan kaçınmak için, aletin gücünü KAPATIN ve elektrik fi şini prizden çıkarın.

1. Aksesuarların muayene edilmesi

Körelmiş sivri keski, yassı keski, v.b. gibi takımları kullanmak verimi düşüreceği ve motorun bozulmasına yola açabileceği için, aşınma gördüğünüz anda takımlarınızı bileyin veya yenisiyle değiştirin.

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarından emin olun. Gevşeyen vida varsa derhal sıkın. Gevşemiş vidalar ciddi tehlikeye yol açabilir.

Motor ünitesinin sargısı, elektrikli aletin tam “kalbi”dir. Sargını n hasar görmemesi ve/veya yağ veya suyla ıslanmaması için gerekli özeni gösterin.

4. Karbon fırçaların muayene edilmesi (Şekil 7)

Motorda, sarf malzemesi olan karbon fırçalar kullanılır. Kömürler aşındığında veya ⓐ“aşınma limiti” ne yaklaştığında, motor arızası oluşur. Eğer otomatik durdurmalı bir karbon fırça kullanılıyorsa, motor otomatik olarak durur. Bu durumda, her iki karbon fırçayı, Şekil 7’de görüldüğü gibi, aynı karbon fırça Numaralarına ⓑ sahip yenileriyle değiştirin. Ayrıca, karbon fırçaları daima temiz tutun ve fırça tutucuları içinde serbestçe kayabildiklerinden emin olun.

5. Kömürlerin değiştirilmesi

Ayar vidaların ı gevşetin ⓒ ve kuyruk kapağını çıkarın ⓓ. Fırça kapaklarını ⓔ ve karbon fırçaları ⓕ çıkarın. Kömürleri değiştirdikten sonra, kömür kapaklarını yerine sıkıca oturtun ve iki takım vidayı sıkarak arka kapağı sıkı bir şekilde yerine takın. İKAZ Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır. GARANTİ Hitachi Elektrikli El Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu’nun sonunda bulunan GARANTI BELGESIYLE birlikte bir Hitachi Yetkili Servis Merkezi’ne gönderin. 000BookH60MR.indb64000BookH60MR.indb64 2014/11/0715:00:362014/11/0715:00:3665 Türkçe Titreşimle ilgili bilgiler EN60745’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı). Oyma: Vibrasyon emisyon değeri

Belirsizlik K = 2,9 m/sn

Beyan edilen toplam vibrasyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti diğeriyle karşılaştırmak için kullanılabilir. Aynı zamanda, bir ön maruz kalma değerlendirmesi olarak ta kullanılabilir UYARI ○ Elektrikli aletin kullanımı sırasında vibrasyon emisyonu, aletin kullanma şekline bağlı olarak belirtilen değerden farklılık gösterebilir. ○ Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak). NOT HITACHI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber vermeden değişiklik yapılabilir. 000BookH60MR.indb65000BookH60MR.indb65 2014/11/0715:00:362014/11/0715:00:3666 Română b) Folosiţi echipament de protecţie personală. Purtaţi întotdeauna protecţie pentru ochi. Echipamentele de protecţie cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile și protecţiile auditive, folosite în situaţiile corespunzătoare, reduc vătămările personale. c) Preveniţi pornirea neintenţionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că întrerupătorul este pe poziţia oprit. Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziţia pornit sunt situaţii ce predispun la accidente.

Bu ürünün, 2004/108/EC, 2006/42/EC ve 2000/14/EC sayılı Direktifl erine uygun olarak, EN60745- 1, EN60745-2-6, EN55014-1, EN55014-2, EN61000-3-2 ve EN61000-3-3 sayılı standartlara ve standardizasyon belgelerine uygun olduğunu, tamamen kendi sorumluluğumuz altında beyan ederiz. Bu ürün, ayrıca RoHS Yönergesi 2011/65/EUʼya uygundur. Hitachi Koki Europe Ltd. Avrupa Standartlar Müdürü, teknik dosyayı hazırlama yetkisine sahiptir. 2000/14/CE

• Aletin tipi: EI tipi beton kırıcı

• Tip adı: Hitachi Kırıcı H60MR, H60MRV

• Aletin ağırlığı: 11,5 kg

• Uygunluk değerlendirme prosedürü: EK LV

• Değerlendiren Kurum CE 0044 TÜV NORD CERT Am TÜV 1, 30519 Hannover, Almanya

• Ölçülen ses gücü seviyesi: 101 dB

• Garanti edilen ses gücü seviyesi: 103 dB

• Teknik belgeler tasarım bölümümüzün idaresi tarafından muhafaza edilir. Bu beyan, üzerinde CE işareti bulunan ürünler için geçerlidir. Hitachi Koki Europe Ltd. Clonshaugh Business & Technology Park, Dublin 17, lreland
