KÄYTTÖOHJE H 60MR HITACHI

Den oppgitte totalverdien for vibrasjoner er målt i overensstemmelse med en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Den kan også brukes i en foreløpig vurdering av eksponering. ADVARSEL ○ Mengden vibrasjoner som avgis under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien, avhengig av hvordan du bruker verktøyet. 000BookH60MR.indb40000BookH60MR.indb40 2014/11/0715:00:322014/11/0715:00:3241 Norsk ○ Identifi sere sikkerhetstiltak for beskyttelse av brukeren som er basert på en beregning av eksponering ved faktiske bruksforhold (der hvor det tas hensyn til alle trinn i brukssyklusen, som perioder hvor verktøyet er slått av og går på tomgang, i tillegg til utløsertiden). MERK Grunnet HITACHIs kontinuerlige forsknings- og utviklingsarbeid, kan spesifi kasjonene som er angitt her endres uten forvarsel. 000BookH60MR.indb41000BookH60MR.indb41 2014/11/0715:00:322014/11/0715:00:3242 Suomi b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän ja kuulosuojaimien, käyttö tarvittaessa vähentää henkilövahinkojen vaaraa. c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista säätöön tarvitut avaimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai akku sähkötyökalusta ennen säätöjen tekemistä, osien vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä. e) Huolla sähkötyökalut. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut ovat aiheuttaneet useita onnettomuuksia. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa. g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Näin sähkötyökalu pysyy turvallisena.

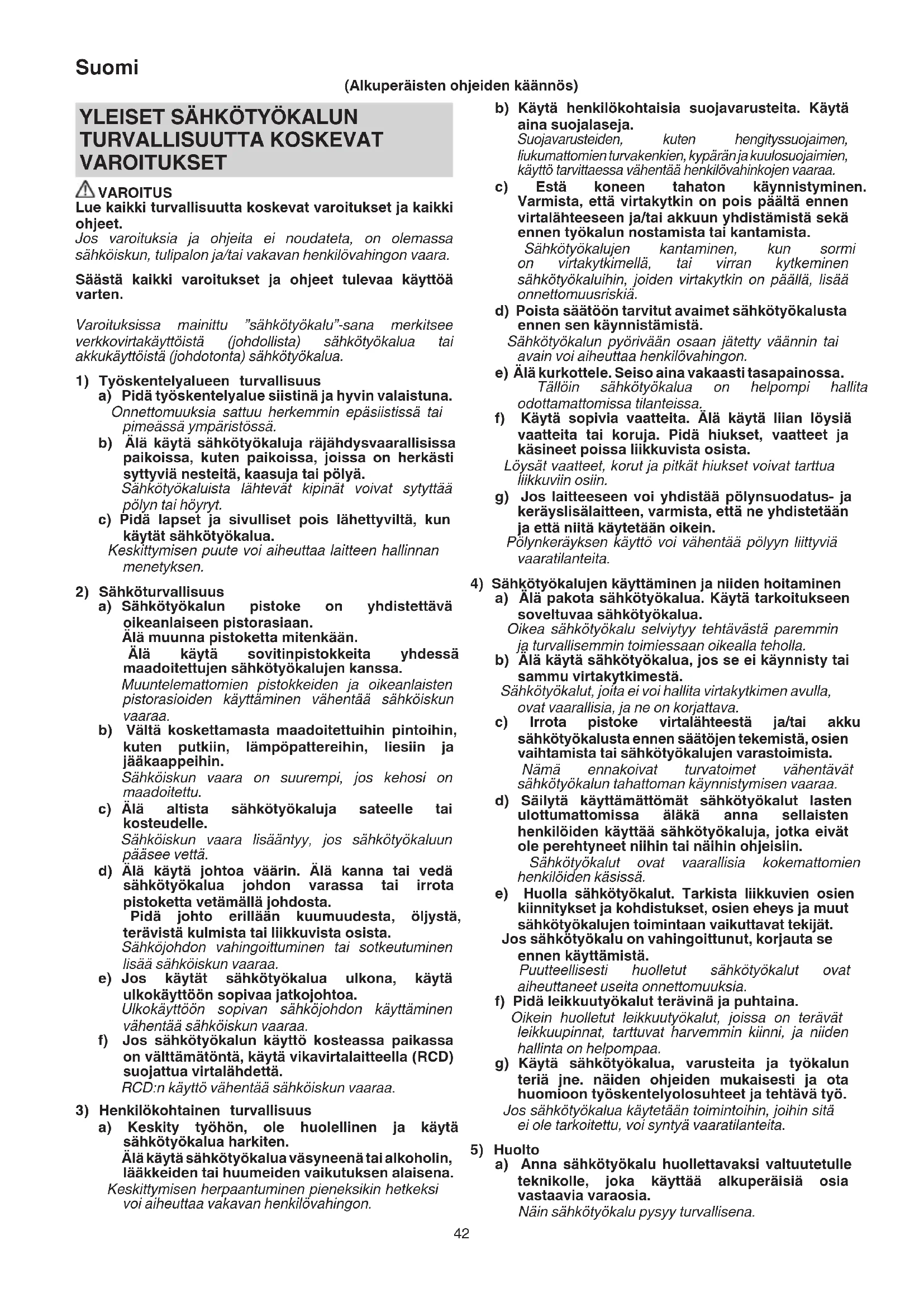

YLEISET SÄHKÖTYÖKALUN

TURVALLISUUTTA KOSKEVAT VAROITUKSET VAROITUS Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara. Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Keskittymisen puute voi aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. (Alkuperäisten ohjeiden käännös) 000BookH60MR.indb42000BookH60MR.indb42 2014/11/0715:00:322014/11/0715:00:3243 Suomi TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta. PURKUVASARAN TURVALLISUUTTA KOSKEVIA VAROITUKSIA

1. Käytä kuulonsuojaimia.

Melulle altistuminen voi heikentää kuuloa.

2. Käytä lisäkahvaa (tai -kahvoja), jos se toimitettiin

työkalun mukana. Hallinnan menettäminen voi aiheuttaa loukkaantumisen.

Pidä kiinni sähkötyökalun eristetyistä tarttumapinnoista, kun teet työtä, jossa leikkaustyökalu voi osua piilossa olevaan sähköjohtoon tai laitteen omaan johtoon. Jos leikkaustyökalu osuu ”jännitteiseen” johtoon, tämä saattaa tehdä sähkötyökalun paljaista metalliosista ”jännitteisiä”, jolloin käyttäjä voi saada sähköiskun.

1. Varmista, että käytettävä virtalähde vastaa tuotteen

tyyppikilvessä määritettyjä virtavaatimuksia.

2. Varmista, että virtakytkin on pois päältä (OFF-asennossa).

Jos virtapistoke yhdistetään pistorasiaan, kun virtakytkin on päällä, työkalu käynnistyy välittömästi, mikä saattaa aiheuttaa vakavan onnettomuuden.

Kun työskentelyalue on kaukana virtalähteestä, käytä riittävän paksua jatkojohtoa, jolla on riittävä nimelliskapasiteetti. Jatkojohto tulee pitää mahdollisimman lyhyenä.

4. Käytettäessä sellaisia työkaluja kuten esim. lattakärkiä,

leikkureita yms. on aina käytettävä ainoastaan yhtiömme määrittämiä alkuperäisiä osia.

5. Pidä kiinni kahvasta ja apukahvasta työskentelyn aikana.

Älä pidä kiinni kahvasta (A) työskentelyn aikana. Jos sitä vedetään vahingossa, lattakärki saattaa irrota.

6. Älä koske poranterään porauksen aikana tai välittömästi

sen päätyttyä. Poranterä kuumeneelaitteen käytön aikana ja terään koskeminen saattaa aiheuttaa vakavan palovamman.

7. Ennenkuin alat porata seiniin, kattoon tai lattioihin varmista,

että porattavalla kohdalla ei ole sähkökaapeleita tai -johtoja.

8. Käytä maskia, kun joudut kääntämään kasvoja ylöspäin.

9. Aseta terän pidike oikein.

10. Varmista työn aluksi ruuvien kireys.

11. Kun työskentelet korkealla paikalla, huomioi alla olevat

12. Suojaa jalkasi käyttämällä turvakenkiä.

SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. H60MR / H60MRV : Piikkausvasara Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2002/96/EY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen. Kytkeminen PÄÄLLE Kytkeminen POIS PÄÄLTÄ Irrota pistoke pistorasiasta Kiellettyä toimintaa Luokan II työkalu PERUSVARUSTEET Päälaitteen (1 laite) lisäksi pakkaus sisältää alla luetellut varusteet. ○ Kotelo .........................................................................1 ○ Kuulakärki (SDS max kara) .........................................1 ○ Sivukädensija .............................................................. 1 Perusvarusteet voivat vaihtua ilman erillistä ilmoitusta. SOVELLUKSET Betonin hajottaminen ja poistaminen, urien tekeminen, tankojen katkaiseminen ja metallitappien kiinnittäminen. Käyttöesimerkkejä: Putkien ja johtojen asentaminen, saniteettitilojen asentaminen, koneiden asentaminen, vesi- ja viemäriputkityöt, sisätilojen työt, satamatyöt ja muu yhdyskuntarakentaminen. TEKNISET TIEDOT Malli H60MR H60MRV Jännite (alueittain)* (110 V, 230 V, 240 V) Syöttöteho* 1350 W Suurin iskunopeus 1650 min

Paino (ilman johtoa ja sivukahvaa) 10,5 kg

• Tarkista jännite tuotteen tyyppikilvestä, koska se vaihtelee alueittain. HUOMAA Koska HITACHI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu Työkalun kiinnittäminen 1 91 Työkalun työstöasennon määrittely 2 91 Siirrä sivukahvaa 3 91 Valitse iskumäärä*

(koskee ainoastaan mallia H60MRV)

Kytkimen käyttö 5 92 Purkuvasaran käyttäminen*

000BookH60MR.indb43000BookH60MR.indb43 2014/11/0715:00:322014/11/0715:00:3244 Suomi Hiiliharjojen vaihtaminen 7 92 Varusteiden valitseminen ― 93 *1 HUOMAUTUS: Älä tee mitään säätimen säätöjä käytön aikana. Jos pidät laitteen rungosta kiinni vain yhdellä kädellä, voit heilahtaa, mistä saattaa olla tuloksena vammoja. Tässä laitteessa on elektronisesti säädetty sisäänrakennettu piiri, joka mahdollistaa portaattoman iskumäärän säädön. Saat laitteen toimimaan mahdollisimman tehokkaasti säätämällä säätimen työolosuhteiden mukaisesti, esim. talttaus, purku, tai taltattavan tai purettavan materiaalin mukaisesti. Säätimen asteikko “1” on miniminopeudelle 930 iskua minuutissa ja asteikko “6” maksiminopeudelle 1650 iskua per minuutti. Standardi iskumäärä Säädin Iskua minuutissa

*2 Voit tehokkaasti kontrolloida iskuporan takapotkuja käyttämällä hyväksesi koneen tyhjää painoa sekä pitämällä lujasti molemmin käsin kiinni iskuporasta. Pidä yllä kohtuullista työtahtia. Liiallinen työntövoiman käyttö alentaa tehokkuutta. HUOMAUTUS Pitkäaikaisessa käytössä sylinterikotelo kuumenee huomattavasti. Varo siis, että et polta käsiäsi. RASVAN VAIHTAMINEN Tämän laitteen rakenne on täysin ilmatiivis, mikä suojaa sitä pölyltä ja estää voiteluvuodot. Tätä konetta voidaan käyttää pitkään ilman uutta voitelua. Suosittelemme kuitenkin rasvan vaihtamista käyttöiän pidentämiseksi. Vaihda rasva allaolevien ohjeiden mukaan.

Tarkasta rasva hiiliharja vaihdettaessa. (Katso luku HUOLTO JA TARKISTUS.) Hanki rasva lähimmästä valtuutetusta Hitachi-huoltokeskuksesta. Noudata seuraavia ohjeita, jos joudut vaihtamaan rasvan itse.

2. Rasvanvaihto-ohjeet

HUOMAUTUS Katkaise laitteesta aina virta ja irrota pistoke pistorasiasta ennen rasvan vaihtamista. (1) Poista kampikotelon suojus ja kammen suojus ja pyyhi sisältä pois rasva. (2) Levitä 80 g (normaali määrä yhdistävän tangon peittämiseksi) Hitachin sähköporarasvaa A kampikoteloon. (3) Aseta kampikotelon suojus ja kammen suojus tiukasti takaisin paikoilleen vaihdettuasi rasvan. Varo vioittamasta tai kadottamasta öljylukkoa tänä aikana. HUOMAA Sähköporarasva A on tyypiltään matalaviskoosista. Kun rasva on kulunut, osta sitä valtuutetusta Hitachi- huoltokeskuksesta.

HUOMAUTUS Muista kytkeä laite POIS PÄÄLTÄ ja irrottaa varusteet laitteesta vakavien onnettomuuksien välttämiseksi.

1. Varusteiden tarkistaminen

Koska tylsä työkalu, kuten lattataltta tai jyrsin, ei toimi tehokkaasti ja saattaa vahingoittaa moottoria, teroita tai vaihda työkalu uuteen heti kun havaitset sen kuluneen.

2. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

Moottorin käämi on sähkötyökalun ”ydin”. Varo ettei käämi vahingoitu ja/tai altistu öljylle tai vedelle.

4. Hiiliharjojen tarkistaminen (Kuva 7)

Moottorissa käytettävät hiiliharjat ovat kuluvia osia. Moottoriongelmia ilmenee, kun ne ovat kuluneet tai ovat lähellä ”kulumisrajaa” ⓐ. Kun käytössä on automaattisesti pysähtyvät hiiliharjat, moottori pysähtyy automaattisesti. Vaihda molemmat hiiliharjat samalla kertaa uusiin harjoihin, joilla on samat hiiliharjanumerot ⓑ kuin kuvassa Kuva 7. Lisäksi hiiliharjat on pidettävä aina puhtaina ja varmistettava, että ne pääsevät vapaasti liikkumaan harjapitimissä.

5. Hiiliharjojen vaihto

Löysää säätöruuveja ⓒ ja poista takasuojus ⓓ. Poista harjasuojukset ⓔ ja hiiliharjat ⓕ. Muista kiristää harjan kansi hiiliharjan vaihdon jälkeen, ja kiinnitä takasuojus takaisin paikalleen. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja. TAKUU Myönnämme Hitachi-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun Hitachi-huoltokeskukseen. Tärinää koskevaa tietoa Tärinän kokonaisarvot (kolmiakselivektorisumma) EN60745-standardin mukaisesti määritettynä. Talttaus: Värähtelyemissioarvo

Toleranssi K = 2,9 m/s

Ilmoitettu värähtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sitä voidaan käyttää työkalujen vertaamiseen keskenään. Sitä voidaan myös käyttää altistumisen alustavaan arviointiin. VAROITUS ○ Värähtelyemissioarvo voi poiketa annetusta kokonaisarvosta sähkötyökalun varsinaisen käytön aikana työkalun käyttötavasta riippuen. 000BookH60MR.indb44000BookH60MR.indb44 2014/11/0715:00:322014/11/0715:00:3245 Suomi ○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen käyntiajan lisäksi). HUOMAA Koska HITACHI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. 000BookH60MR.indb45000BookH60MR.indb45 2014/11/0715:00:322014/11/0715:00:3246

1 No. de modèle 2 No de série 3 Date dʼachat 4 Nom et adresse du client 5 Nom et adresse du revendeur (Cachet portant le nom et lʼadresse du revendeur) TAKUUTODISTUS 1 Malli nro 2 Sarja nro 3 Ostopäivämäärä 4 Asiakkaan nimi ja osoite 5 Myyjän nimi ja osoite (Leimaa myyjän nimi ja osoite)

• A műszaki dokumentáció a tervezési osztályunk vezetőjénél található. Jelen nyilatkozat a terméken feltüntetett CE jelzésre vonatkozik. Suomi Čeština Ilmoituksen kohde: Hitachi Piikkausvasara H60MR, H60MRV EY-ILMOITUS YHDENMUKAISUUDESTA Yksinomaisella vastuudella vakuutamme, että tämä tuote vastaa tai normitettuja dokumentteja EN60745- 1, EN60745-2-6, EN55014-1, EN55014-2, EN61000-3-2 ja EN61000-3-3 ohjeiden 2004/108/EY, 2006/42/EY ja 2000/14/EY mukaisesti. Tämä tuote on myös RoHS-direktiivin (2011/65/EU) mukainen. Hitachi Koki Europe Ltd.:n eurooppalaisten standardien johtaja on valtuutettu laatimaan tekniset asiakirjat. 2000/14/EY

• Laitteen tyyppi: Kannettava betonimurskain

• Tyyppinimi: Hitachi Piikkausvasara H60MR, H60MRV

• Laitteen paino: 11,5 kg

• Yhdenmukaisuuden määritystoimenpiteet: Annex VI

• Taattu äämempanetaso: 103 dB

• Suunnitteluosastomme johto pitää yllä teknisiä tietoja. Tämä ilmoitus sovelletaan tuotekohtaiseen CE-merkintään. Předmět prohlášení: Hitachi Sekací kladivo H60MR, H60MRV
