BRUGSANVISNING H 60MR HITACHI

4) Anvendelse og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Anvend det korrekte elektriske værktøj til dit formål. Det korrekte elektriske værktøj løser opgaven bedre og mere sikkert ved den hastighed, det blev designet til. b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker det. Alt elektrisk værktøj, der ikke kan styres med kontakten, er farligt og skal repareres. c) Kobl stikket fra strømkilden og/eller batterienheden fra det elektriske værktøj, før du foretager justeringer, udskifter tilbehør eller lægger elektrisk værktøj til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for utilsigtet start af det elektriske værktøj. d) Opbevar elektrisk værktøj på standby utilgængeligt for børn, og lad ikke personer, der ikke er bekendt med det elektriske værktøj eller disse instruktioner, anvende det. Elektrisk værktøj er farligt i hænderne på uerfarne brugere. e) Vedligehold elektrisk værktøj. Kontrollér for skævhed eller bevægelige dele, der binder, brud på reservedele og andre forhold, der kan påvirke anvendelsen af det elektriske værktøj. Hvis det er beskadiget, skal du få det elektriske værktøj repareret før brug. Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj. f) Hold skæreværktøj skarpt og rent. Korrekt vedligeholdt elektrisk værktøj med skarpe skærekanter binder mere sjældent og er nemmere at kontrollere.

Anvend det elektriske værktøj, tilbehør og værktøjsbits, osv. i overensstemmelse med disse instruktioner, idet du tager højde for arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af elektrisk værktøj til andre opgaver end de tilsigtede kan medføre farlige situationer. GENERELLE SIKKERHEDSFORSKRIFTER FOR

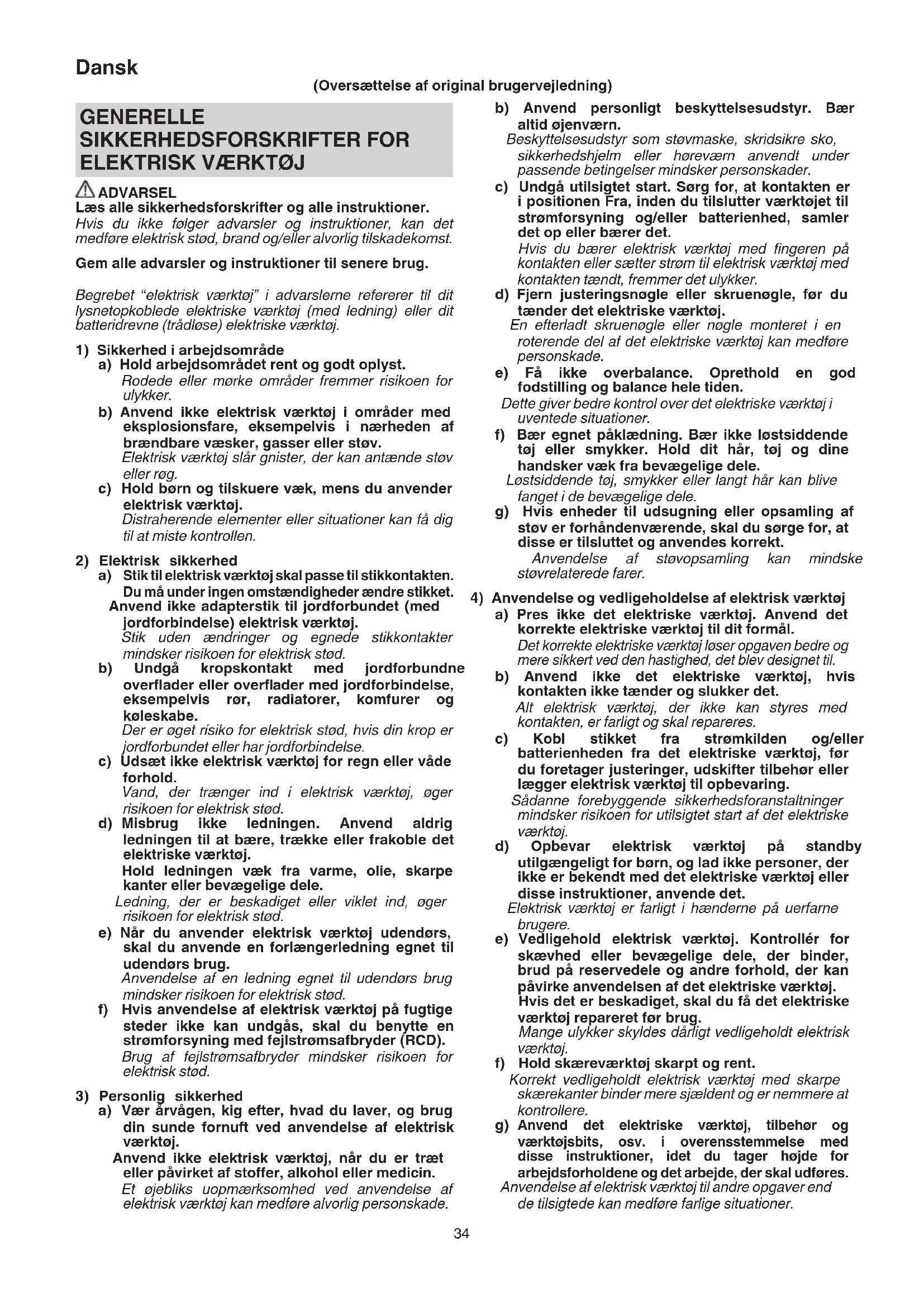

ADVARSEL Læs alle sikkerhedsforskrifter og alle instruktioner. Hvis du ikke følger advarsler og instruktioner, kan det medføre elektrisk stød, brand og/eller alvorlig tilskadekomst. Gem alle advarsler og instruktioner til senere brug. Begrebet “elektrisk værktøj” i advarslerne refererer til dit lysnetopkoblede elektriske værktøj (med ledning) eller dit batteridrevne (trådløse) elektriske værktøj.

1) Sikkerhed i arbejdsområde

a) Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder fremmer risikoen for ulykker. b) Anvend ikke elektrisk værktøj i områder med eksplosionsfare, eksempelvis i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj slår gnister, der kan antænde støv eller røg. c) Hold børn og tilskuere væk, mens du anvender elektrisk værktøj. Distraherende elementer eller situationer kan få dig til at miste kontrollen.

2) Elektrisk sikkerhed

Stik til elektrisk værktøj skal passe til stikkontakten. Du må under ingen omstændigheder ændre stikket. Anvend ikke adapterstik til jordforbundet (med jordforbindelse) elektrisk værktøj. Stik uden ændringer og egnede stikkontakter mindsker risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overfl ader eller overfl ader med jordforbindelse, eksempelvis rør, radiatorer, komfurer og køleskabe. Der er øget rísiko for elektrisk stød, hvis din krop er jordforbundet eller har jordforbindelse. c) Udsæt ikke elektrisk værktøj for regn eller våde forhold. Vand, der trænger ind i elektrisk værktøj, øger risikoen for elektrisk stød. d) Misbrug ikke ledningen. Anvend aldrig ledningen til at bære, trække eller frakoble det elektriske værktøj. Hold ledningen væk fra varme, olie, skarpe kanter eller bevægelige dele. Ledning, der er beskadiget eller viklet ind, øger risikoen for elektrisk stød. e) Når du anvender elektrisk værktøj udendørs, skal du anvende en forlængerledning egnet til udendørs brug. Anvendelse af en ledning egnet til udendørs brug mindsker risikoen for elektrisk stød. f) Hvis anvendelse af elektrisk værktøj på fugtige steder ikke kan undgås, skal du benytte en strømforsyning med fejlstrømsafbryder (RCD). Brug af fejlstrømsafbryder mindsker risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, kig efter, hvad du laver, og brug din sunde fornuft ved anvendelse af elektrisk værktøj. Anvend ikke elektrisk værktøj, når du er træt eller påvirket af stoff er, alkohol eller medicin. Et øjebliks uopmærksomhed ved anvendelse af elektrisk værktøj kan medføre alvorlig personskade. (Oversættelse af original brugervejledning) 000BookH60MR.indb34000BookH60MR.indb34 2014/11/0715:00:312014/11/0715:00:3135 Dansk

a) Få dit elektriske værktøj efterset af en kvalifi ceret reparationstekniker, der kun anvender originale reservedele. Dette vil sikre, at sikkerheden opretholdes for det elektriske værktøj. FORHOLDSREGEL Hold børn og svagelige personer væk. Når det ikke anvendes, skal værktøjet opbevares utilgængeligt for børn og svagelige personer. SIKKERHEDSFORSKRIFTER FOR SLAGHAMMER

Udsættelse for støj kan medføre høretab.

2. Anvend hjælpehåndtag(ene), hvis værktøjet har

sådanne. Tab af kontrol kan medføre personskade.

3. Hold fast i det elektriske værktøj i gribefl aderne,

når du udfører en opgave, hvor skæretilbehøret kan komme i kontakt med skjulte ledninger eller sin egen ledning. Skæretilbehør, der kommer i kontakt med en “strømførende” ledning kan gøre synlige metaldele på det elektriske værktøj “strømførende” og kan give operatøren elektrisk stød. EKSTRA SIKKERHEDSFORSKRIFTER

Hvis stikket er tilsluttet til en stikkontakt, mens afbryderen er i positionen TIL, begynder det elektriske værktøj at køre med det samme, hvilket kan medføre alvorlige ulykker.

3. Når arbejdsområdet fjernes fra strømkilden, skal du

anvende en forlængerledning af tilstrækkelig tykkelse og nominel kapacitet. Forlængerledningen skal holdes så kort som det praktisk er muligt.

4. Ved anvendelse af værktøj som mejsler, skæremaskiner

etc. skal der altid anvendes originale dele fra Hitachi.

5. Sørg for at holde i grebet under arbejdet. Hold ikke i

håndtaget (A) under arbejdet. Hvis der trækkes i det ved en fejl, kan mejslen springe ud.

6. Rør ikke ved boret under eller kort efter arbejdet; det er

7. Forvis Dem altid om, at der ikke fi ndes elektriske

ledninger eller rør i vægge, gulve eller lofter, hvor der skal bores, mejsles eller brydes igennem.

Ved arbejdets start skal du bekræfte skruernes spænding.

11. Når du arbejder på et meget højt sted, skal du være

opmærksom på ting og personer under dig.

12. Bær sikkerhedssko for at beskytte dine fødder.

SYMBOLER ADVARSEL Følgende viser symboler anvendt til maskinen. Sørg for, at du forstår betydningen af dem før anvendelse. H60MR / H60MRV : Mejselhammer Læs alle sikkerhedsforskrifter og alle instruktioner. Kun til EU-lande Bortskaf ikke elektrisk værktøj sammen med husholdningsaff ald! I overensstemmelse med det Europæiske Direktiv 2002/96/EC om kasseret elektrisk og elektronisk værktøj og dets implementering i henhold til national lovgivning skal elektrisk værktøj, der har nået slutningen af sin levetid indsamles separat og leveres tilbage til et miljøvenligt genbrugsanlæg. Slå strømmen TIL Slå strømmen FRA Kobl det primære stik fra stikkontakten Forbudt handling Klasse II værktøj STANDARDTILBEHØR Ud over hovedenheden (1 enhed) indeholder pakken tilbehøret opstillet nedenfor. ○ Bærekasse ...................................................................1 ○ Skinnehoved (SDS max. skaft) ....................................1 ○ Sidegreb ......................................................................1 Standardtilbehør kan ændres uden varsel. ANVENDELSER Nedbrydning af beton, hugning af beton, indkærvning, stangskæring og nedramning. Eksempler på anvendelse: Installation af rørsystemer og ledningsføring, installation af sanitære rørfaciliteter, installation af maskineri, vandforsyning og drænarbejder, opgaver indenfor inventar, havnearbejde og andre civiltekniske opgaver. SPECIFIKATIONER Model H60MR H60MRV Spænding (efter områder)* (110 V, 230 V, 240 V) Indgangseff ekt* 1350 W Slagrate ved fuld belastning 1650 min

Vægt (uden ledning, sidehåndtag) 10,5 kg

• Sørg for at kontrollere typeskiltet på produktet, da det kan ændres efter områder. BEMÆRK Som følge af HITACHIs fortløbende program for forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. 000BookH60MR.indb35000BookH60MR.indb35 2014/11/0715:00:312014/11/0715:00:3136 Dansk

MONTERING OG ANVENDELSE

Handling Figur Side Montering af værktøj 1

Bestemmelse af værktøjets arbejdsposition

Flyt sidehåndtaget 3

Vælg antallet af slag*

(virker kun med H60MRV)

Betjening af kontakt 5

Udskiftning af kulbørster 7

*1 FORSIGTIG: Foretag ingen justeringer af drejeknappen under arbejdet. Hvis De kun holder værktøjet med en hånd, kan De blive svinget rundt og komme til skade. Denne maskine er udstyret med et indbygget, elektronisk styret kredsløb, som muuliggør trinløs regulering af antallet af slag. De udnytter maskinen bedst, hvis De justerer drejeknappen i overensstemmelse med arbejdets art: mejsling, nedbrydning eller kvaliteten af det materiale, som skal mejsles eller nedbrydes. Indstilling “1” på drejeknappen er til mindste hastighed med 930 slag i minuttet, og indstilling “6” er til højeste hastighed med 1650 slag i minuttet. Standard antal slag Drejeknap Antal slag i minuttet

*2 Hold godt fast I borehammeren, så De ikke mister grebet på den, hvis det skulle ske at boret sætter sig fast, og lad maskinen arbejde ved sin egen vægt. Arbejd med en moderat hastighed og brug ikke for megen kraft. For hårdt tryk på borehammeren vil forringe eff ektiviteten. FORSIGTIG Cylinderbeholderen bliver varm efter længere tids anvendelse. Udvis derfor forsigtighed, så forbrændinger undgås.

Denne maskine er konstrueret fuldstændig lufttæt for at beskytte den mod støv og olielækage. Denne maskine kan anvendes uden tilførsel af fedt i længere tid. Dog bør der skiftes fedt, således at maskinens levetid kan opretholdes. Udskiftning af olie foretages som følger.

Betragt fedtet, når kulbørsten skiftes ud. (Se afsnittet VEDLIGEHOLDELSE OG EFTERSYN.) Få smøremidlet skiftet ud hos nærmeste Hitachi servicecenter. Gå frem som beskrevet herunder, hvis De selv er nødt til at skifte smøremiddel.

2. Hvordan man skifter smøremiddel

FORSIGTIG Sluk for strømmen, inden smøremidlet skiftes ud, og træk stikket ud af kontakten. (1) Tag krumtaphusdækslet af, og fjern smøremidlet. (2) Tilfør 80 g (standardmængden, for at smøre plejlstangen) Hitachi Electric Hammer Grease A på krumtaphuset. (3) Efter udskiftning af smøremiddel, fastspænd krumtaphusdækslet sikkert. I denne lejlighed, pas på ikke at skade eller miste olietætningen. BEMÆRK Hammer Grease A har lav viskositet. Anskaf samme type smøremiddel fra et autoriseret Hitachi servicecenter, når der ikke er mere smøremiddel tilbage.

1. Eftersyn af tilbehør

Idet anvendelse af sløvt tilbehør, eksempelvis et pudsepunkt, en kniv, osv. forringer eff ektiviteten og medfører mulig funktionsfejl i motoren, skal du slibe eller udskifte med nyt, så snart du opdager slid.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Gør du ikke det, kan det resultere i alvorlig fare.

3. Vedligeholdelse af motoren

Motordelen er selve “hjertet” af det elektriske værktøj. Udvis forsigtighed for at sikre, at motorviklingen ikke beskadiges og/eller bliver våd af olie eller vand.

4. Eftersyn af kulbørsterne (Fig. 7)

Motoren anvender kulbørster, der er forbrugsmateriale. Når de bliver slidt eller nærmer sig “slidgrænsen” ⓐ, giver det problemer med motoren. Når værktøjet har en kulbørste med automatisk stopfunktion, stopper motoren automatisk. På det tidspunkt skal du udskifte begge kulbørster med nye, der har samme kulbørstenumre ⓑ vist i Fig. 7. Desuden skal du altid holde kulbørsterne rene og sikre, at de glider frit i børsteholderne.

5. Udskiftning af kulstofbørster

Løsn indstillingsskruerne ⓒ, og fjern bagdækslet ⓓ. Fjern børstehætterne ⓔ og kulbørsterne ⓕ. Når kullene er skiftet ud, må man sikre sig, at holderne fæstnes forsvarligt og se til, at bagdækslet sættes på. FORSIGTIG Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes. GARANTI Vi garanterer for elektrisk værktøj fra Hitachi i henhold til lovmæssige/specifi kke nationale bestemmelser. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj i samlet tilstand sammen med GARANTIBEVISET, som du fi nder i slutningen af denne vejledning, til et Hitachi-autoriseret servicecenter. 000BookH60MR.indb36000BookH60MR.indb36 2014/11/0715:00:312014/11/0715:00:3137 Dansk Information vedrørende vibration De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN60745. Mejsling: Vibrationsudsendelsesværdi

Den erklærede samlede værdi for vibration er blevet målt i henhold til en standardtestmetode og kan anvendes til at sammenligne et værktøj med et andet. Det kan også anvendes i en foreløbig vurdering af eksponeringen. ADVARSEL ○ Vibrationsudsendelsen under den faktiske anvendelse af det elektriske værktøj kan afvige fra den erklærede samlede værdi alt efter, hvordan værktøjet anvendes. ○ Identifi cér sikkerhedsforanstaltningerne for at beskytte operatøren baseret på en vurdering af eksponeringen i de faktiske betingelser for anvendelse (der tages højde for alle dele af driftscyklen, såsom tidspunkter, hvor værktøjet slukkes, og når det er i tomgang udover udløsertiden). BEMÆRK Som følge af HITACHIs fortløbende program for forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. 000BookH60MR.indb37000BookH60MR.indb37 2014/11/0715:00:312014/11/0715:00:3138 Norsk c) Forhindre utilsiktet oppstart. Kontroller at bryteren er avslått før du kopler til en strømkilde og/eller batteripakke, løfter opp eller bærer verktøyet. Dersom du bærer elektroverktøy med fi ngrene dine på bryteren, eller strømførende elektroverktøy med bryteren på, øker faren for ulykker. d) Fjerne en eventuell justeringsknapp eller skiftenøkkel før du skrur på elektroverktøyet. Hvis du lar en skru- eller skiftenøkkel være festet til en roterende del av elektroverktøyet kan dette føre til personskade. e) Ikke strekk deg for langt. Hold alltid riktig fotfeste og balanse. Det gir bedre kontroll over elektroverktøyet i uventede situasjoner. f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår, klær og hansker vekk fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan bli sittende fast i bevegelige deler. g) Hvis det følger med enheter for tilkobling av støvfjerning- og oppsamlingsutstyr, må du forsikre deg om at disse er koplet til og brukes riktig. Bruk av støvoppsamlingsapparat kan redusere støvrelaterte farer.

gulv, må du forsikre deg om at der er ingen elektriske ledninger eller rør innenfor.

Vekt (uten ledning, sidehåndtak) 10,5 kg

Vi erlkærer os fuldstændige ansvarlige for, at dette produkt modsvarer gældende standard eller standardiserings dokumenter EN60745-1, EN60745-2-6, EN55014-1, EN55014-2, EN61000-3-2 og EN61000-3-3 i overens stemmelse med direktiver 2004/108/EF, 2006/42/EF og 2000/14/EF. Dette produkt er også i overensstemmelse med RoHS direktiv 2011/65/EU. Chefen for europæiske standarder hos Hitachi Koki Europe Ltd. er autoriseret til at kompilere den tekniske fi l. 2000/14/EF

• Udstyrets vægt: 11,5 kg

• Procedure for fastsættelse af ensartethed: Bilag VI

• Den tekniske dokumentation opbevares af vores designafdeling. Denne erklæring qælder produkter, der er mærket med CE. Przedmiot deklaracji: Hitachi Młot udarowy H60MR, H60MRV
