Vrsta izdelka	Brezžični kotni vrtalnik
Znamka	HITACHI
Model	DN18DSL (Basic)
Nazivna napetost	18 V
Vrsta baterije	Litij-ionska
Zmogljivost baterije	1,5 Ah do 5,0 Ah (odvisno od modela)
Združljiv polnilnik	UC18YFSL / UC18YKSL
Zmogljivost vrtanja (les)	Do 25 mm
Zmogljivost vrtanja (kovina)	Do 10 mm
Vpenalna glava	Brez ključa (keyless)
Teža (z baterijo)	Približno 1,8 kg
Glavne funkcije	Vrtanje, privijanje
Smer vrtenja	Povratna (v smeri urinega kazalca / nasprotni smeri)
Vgrajena zaščita	Preobremenitev, pregrevanje, globoko praznjenje
Varnost	Stranski ročaj, zaklepanje vretena
Raven hrupa (zvočni tlak)	74 dB(A) (negotovost 3 dB(A))
Raven hrupa (moč)	85 dB(A) (negotovost 3 dB(A))
Vibracije (vrtanje kovine)	< 2,5 m/s² (negotovost 1,5 m/s²)
Vzdrževanje	Čistiti s suho krpo, občasno preveriti ogljikove ščetke
Nadomestni deli	Ogljikove ščetke (koda 999054), baterija, polnilnik
Garancija	V skladu z nacionalnimi predpisi (glej certifikat)
Temperatura polnjenja	0°C do 50°C
Čas polnjenja (npr. baterija 1,5 Ah)	Približno 22 min (s polnilnikom UC18YFSL)

Pogosto zastavljena vprašanja - DN18DSL (Basic ) HITACHI

Kako napolniti baterijo?

Priključite polnilnik v električno vtičnico. Vstavite baterijo v polnilnik. Kontrolna lučka med polnjenjem utripa rdeče in ob koncu polnjenja sveti neprekinjeno. Počakajte, da se baterija ohladi, če je vroča, preden jo začnete polniti.

Kako preveriti preostalo napolnjenost baterije?

Pritisnite gumb indikatorja preostale moči. LED indikatorji prikazujejo raven: 3 indikatorji = baterija polna, 1 indikator = baterija šibka (hitro napolnite).

Kako namestiti stranski ročaj?

Odstranite vijak stranskega ročaja. Potisnite ročaj na vrat orodja in zategnite vijak, da ga trdno pritrdite. Lahko ga namestite na obe strani glede na udobje.

Kako spremeniti smer vrtenja?

Uporabite stikalo za smer vrtenja v bližini sprožilca. Potisnite ga levo za vrtenje v smeri urinega kazalca, desno za nasprotno smer. Ne spreminjajte smeri, ko motor teče.

Kako zamenjati ogljikove ščetke?

Odstranite pokrovček ščetke. Z izvijačem odstranite obrabljeno ščetko. Vstavite novo ščetko (ref. HITACHI 999054) tako, da poravnate zatič z kontaktnim delom. Namestite pokrovček. Preverite, da se ščetka prosto giblje.

Kaj storiti, če se baterija pregreva?

Če baterija med uporabo postane prevroča, vgrajena zaščita prekine napajanje. Pustite, da se baterija popolnoma ohladi, preden jo ponovno uporabite ali napolnite. Izogibajte se polnjenju vroče baterije.

Ali lahko uporabim baterijo, ki ni HITACHI?

Ne, uporabljajte samo originalne baterije HITACHI, kot je navedeno. Uporaba druge baterije lahko ogrozi varnost in zmogljivost ter razveljavi garancijo.

Kako vzdrževati vrtalnik?

Zunanjost očistite s suho ali rahlo milnato krpo. Ne uporabljajte topil. Redno preverjajte pritrdilne vijake in zategovanje vpenalne glave. Preverite obrabo ogljikovih ščetk približno vsakih 50 ur uporabe.

Kakšna je garancija?

HITACHI jamči za svoja električna orodja v skladu z nacionalnimi predpisi. Garancija krije proizvodne napake, ne pa normalne obrabe, nepravilne uporabe ali naključnih poškodb. Shranite priložen garancijski list.

Kako shraniti baterijo ob daljši neuporabi?

Ob neuporabi več kot 3 mesece baterijo pred shranjevanjem popolnoma napolnite. Shranite jo na suhem mestu pri temperaturi med 0°C in 40°C. Odstranite baterijo iz orodja. Nizko napolnjena baterija se lahko poškoduje.

NAVODILA ZA UPORABO DN18DSL (Basic ) HITACHI

(Prevod izvirnih navodil)

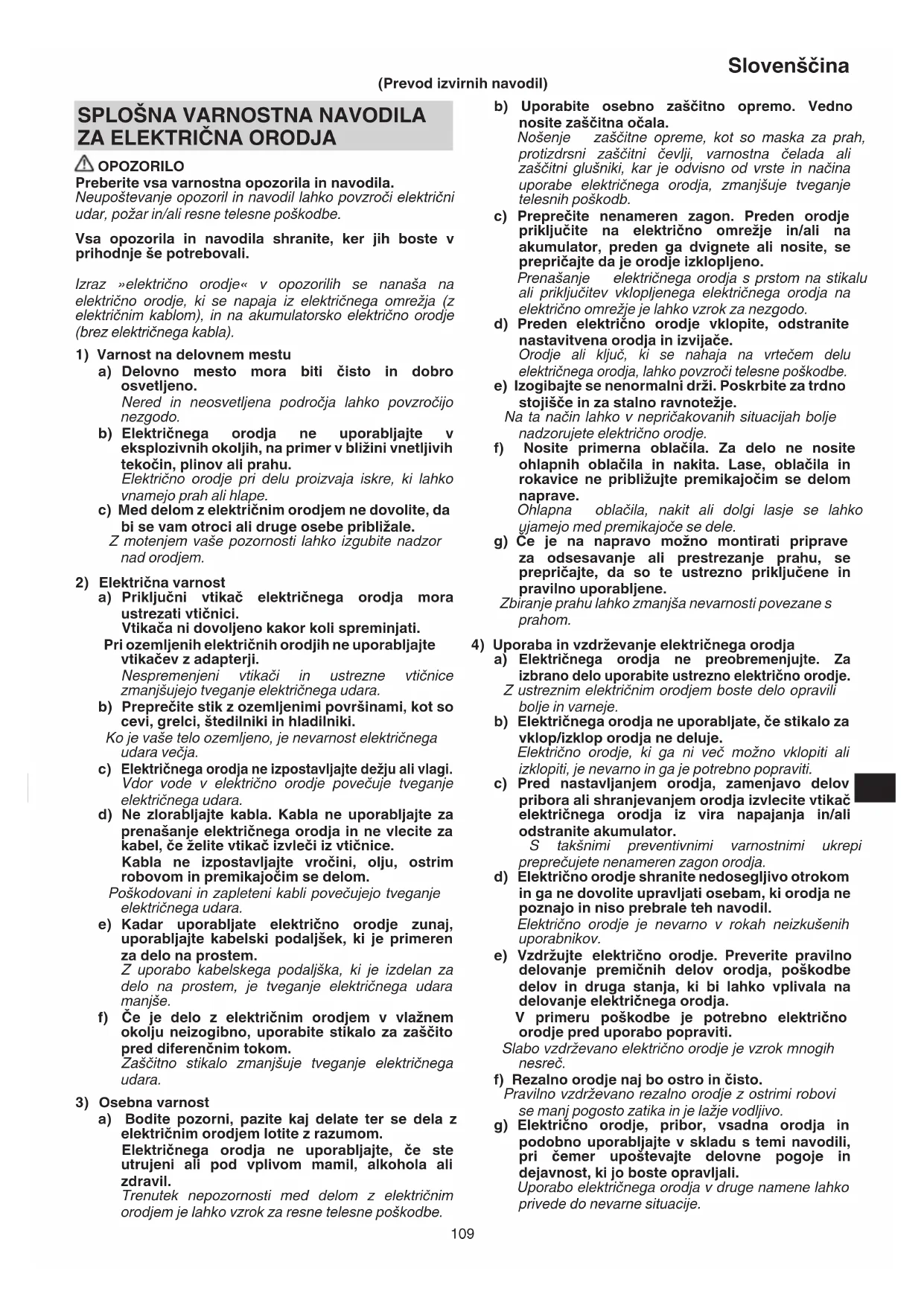

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRICNA ORODJA

OPOZORILO

Preberite vsa varnostna opozorila in navodila.

Neupostevanje opozoril in navodil lahko povzroci elektrici udar, požar in/ali resne telesne poskodbe.

Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali.

Izraz «elektricno orodje» v opozorilih se nanaša na elektricno orodje, ki se napaja iz elektricnega omrežja (z elektrínim kablom), in na akumulatorsko elektricno orodje (brez elektrínega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti cisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzroćijo nezgodo.

b) Elektricnega orodja ne uporabljaje v eksplozivnih okoljih, na primer v blizini vnetljivih tekocin, plinov ali prahu. Elektrico orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape.

c) Med delom z elektricnim orodjem ne dovolite, da bi se vam otroci ali druge osebe priblizale. Z motenjem vase pozornosti lahko izgubite nadzor nad orodjem.

2) Elektricna varnost

a) Priključni vtikač elektrichega orodja mora ustrezati vtčnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih elektrichih orodjih ne uporabljajte vtikačev zadapterji.

Nespremenjeni vtikaci in ustrezne vticnice
zmanjsujujo tveganje elektricnega udara.

b) Preprecite stik z ozemljenimi povrsinami, kot so cevi, grelci, stedilniki in hladilniki. Ko je vase telo ozemljeno, je nevarmost elektricnega udara vecja.

c) Elektricnega orodja ne izpostavljaje dezju ali vlagi. Vdor vode v elektricno orodje povecuje tveganje elektricnega udara.

d) Ne zlorabljaje kabla. Kabla ne uporabljaje za prenašanje elektricnega orodja in ne volecite za kabel, ce zeilite vtikač izvleci iz vticnice.

Kabla ne izpostavljaje vročini, olju, ostrim robovom in premikajocim se delom.
Poskodovani in zapleteni kabli povečujejo tveganje elektrichega udara.

e) Kadar uporabljate elektricno orodje zunaj, uporabljaje kabelski podaljsek, ki je primeren za delo na prostem. Z uporabo kabelskega podaljska, ki je izdelan za delo na prostem, je tveganje elektricnega udara manise.

f) Ce je delo z elektrichim orodjem v vraznem okolju neizogibno, uporabite stikalo za zašcitopred diferencnim tokom.

Zaščitno stikalo zmanjsuje tveganje elektricnega udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom. Elektricnega orodja ne uporabljaje, ce ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z elektricnim orodjem je lahko vzrok za resne telesne poskodbe.

b) Uporabite osebno zašcitno opremo. Vednoinosite zašcitna očala.

Noosenje zašcitne opreme, kot so maska za prah, protizdrsni zašcitni Čevlji, varnostna Čelada ali zašcitni glusniki, kar je odvisno od vrste in načina uporabe elektricnega orodja, zmanjsuje tveganje telesnih poskodb.

c) Prepreci tene nameren zagon. Preden orodje prikljucite na elektricno omreze jin/ali na akumulator, preden ga dvignete ali nosite, se prepriacjte da je orodje izklopljeno.

Prenašanje elektricnega orodja s prstom na stikalu ali prikljucitev vklopljenega elektricnega orodja na elektricno omrežje je lahko vzrok za nezgodo.

d) Preden elektricho orodje vklopite, odstranite nastavitvena orodja in izvijače.

Orodje ali ključ, ki se nahaja na vrtečem delu elektricnega orodja, lahko povzroci telesne poškodbe.

e) Izogibajte se nenormalni drži. Poskrbite za trdno stojisce in za stalno ravnoteze.

Na ta nacin lahko v nepricakovanih situacijah bolje nadzorujete elektricno orodje.

f) Nosite primerna oblačila. Za delo ne nosite ohlapnih oblačila in nakita. Lase, oblačila in rokavice ne priblžujte premikajocim se delom naprave.

Ohlapna oblačila, nakit ali dolgi lasje se lahko yjamejo med premikajće se dele.

g) Ce je na napravo mozno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene.

Zbiranje prahu lahko zmanjsa nevarosti povezane s prahom.

4) Uporaba in vzdrrzevanje elektricnega orodja

a) Elektricnega orodja ne preobremenjunte. Za izbrano delo uporabite ustrezno elektricno orodje.

Z ustreznim elektricnim orodjem boste delo opravili bolje in varneje.

b) Elektricnega orodja ne uporabljate, ce stikalo za vklop/izklop orodja ne deluje.

Elektricno orodje, ki ga ni vec mozno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.

c) Pred nastavljanem orodja, zamenjavo delov pribora ali shranjevanjem orodja izvlecite vtikač elektricnega orodja iz vira napajanja in/ali odstranite akumulator.

S taksnimi preventivnimi varmostnimu ukrepi preprecujete nenameren zagon orodja.

d) Elektricno orodje shranite nedosegljivo otrokom in ga ne dovolite upravljati osebam, ki orodja ne poznajo in niso prebrale teh navodil.

Elektricno orodje je nevarno v rokah neizkušenih uporabnikov.

e) Vzdrzujte elektricno orodje. Preverite pravilno delovanje premichnih delov orodja, poskodbe delov in druga stanja, ki bi lahko vplivala na delovanje elektricnega orodja.

V primeru poskodbe je potrebno elektricno orodje pred uporabo popraviti.

Slabo vzdřevano elektricno orodje je vzrok mnogih nesrec.

f) Rezalno orodje naj bo ostro in cisto.

Pravilno vzdhrževano rezalno orodje z ostrimi robovise manj pogosto zatika in je lažje vodljivo.

g) Elektricno orodje, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili, pri cemer upostevajte delovne pogoje in dejavnost, ki jo boste opravljali.

Uporabo elektrichega orodja v druge namene lahko, privede do nevarne situacije.

5) Uporaba in vzdrrzevanje akumulatorja

a) Polniteismo spolnilnikom,ki ga je dolocil proizvajalec.

Polnilnik, ki je primeren za en tip akumulatorja lahko pouzroci nevarnost požara, ce ga uporabite z drugim akumulatorjem.

b) Elektricna orodja uporabljaje samo s posebej izdelanimi akumulatorji.

Uporaba drugih akumulatorjev lahko povzroci tveganje poskodb in pozara.

c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, kljuci, zeblji, vijaki ter drugih manjsih kovinskih predmetov, ki lahko povezejo en prikljucek z drugim.

Kratek stik med prikljucki na akumulatorju lahko, povzroci opekline ali pozar.

d) Med nepravalno rabo lahko iz akumulatorja pritece tekocina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekocina v stik zočmi, pošćite dodatno zdravniško pomč.

Tekočina iz akumulatorja lahko povzroči vnetje ali opekline.

6) Servisiranje

a) Elektricno orodje Iahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele.

Na ta nacin se ohrani varnost elektricnega orodja.

VARNOSTNI UKREP

Preprecite dostop otrokom in neusposobljenim osebam.
Kadar orodja ne uporabljate, ga shranite nedosegljivo otrokom in neusposobljenim osebam.

VARNOSTNA NAVODILA ZA AKUMULATORSKI KOTNI VRTALNIK

1. Uporabljaje dodatne ročaje, ki so priloženi orodju. Izguba nadzora nad orodjem lahko povzroci telesne poškodbe.

2. Med delom, kjer bi lahko vstavno orodje zadelo skrit elektrichi vodnik, drzite elektrich no orodje za izolirane rocaje.

Stik z vodnikom pod napetostjo lahko prenese napetost na izpostavljene kovinske dele elektricnega orodja in povzroci elektrici ni udar.

DODATNA VARNOSTNA NAVODILA

1. Prepricajte se, da se na področju vrtanja ne nahajajo skrite prepreke kot so elektricna napeljava, voda ali plinske cevi. Vrtanje na omenjenem področju lahko privede do elektricnega udara ali kratkega stika, do uhajanja plina ali drugih nevarnosti, ki lahko povzroćijo resne poskodbe.
2. Med delom trdno drzite orodje. V primeru, da tega ne storite lahko pride do poskodb.
3. Zavarujte obdelovanec. Obdelovanec bo bolje zavarovan z vpenjalnimi napravami ali s primezem, kot ce bi ga držali v roki.
4. Nameščanje in pregled delovnega mesta. Z upoštevanjem ukrepov preverite ali je delovno mesto primerno.
5. Ne dovolite, da bi v luknj, ki povezuje polnilno baterijo prišel tujek.
6. Polnilne baterije in polnilnika nikoli ne razstavljajte.

7. V polnilni bateriji nikoli ne povzročite katkega stika.
   Kratek stik v bateriji bo povzročil visok elektricki tok in pregrevanje. Posledica tega bo pregretje ali poskodba baterije.

8. Baterije ne zavrzite v ogenj. Če baterija zagori, lahko eksplodira.

9. Ko se ziviljenjska doba baterije zmanjsa za normalno uporabo, jo takoj nesite v trgovino, kjer ste jo kupili. Prazne baterije ne zavrzite.
10. V prezracevalne reze polnilnika ne vstavljaje predmetov. Vstavljanje kovinskih ali vnetljivih predmetov v prezracevalne reze polnilnika lahko povzroci tveganje elektricnega udara ali poskodbo polnilnika.
11. Pri nameščanju bita za vijačenje vhitrovpenjalno glavo ustrezno zategnite tulec. Če tulec ni ustrezno zategnjen lahko bit odleti in povzroči poskodbe.
12. Po daljsem delu je potrebno napravo ohladiti.
13. Po daljši uporabi zategovanja lesnih vijakov, naj naprava miruje priblžno 15 minut po zamenjavi baterije. Temperatura motorja, stikala itn. se bo povisala, Če takoj po zamenjavi baterije pricnete z nadaljnJim delom, kar lahko posledićno povzroci pregretje.
14. Motor se Iahko ustavi v primeru, da je orodje preobremenjeno. Ce se to zgodi, spustite stikalo orodja in odstranite vzrok preobremenitve.
15. Vrtenje motorja se lahko ustavi, ko se orodje uporablja kot vrtalnik. Pri uporabi udarnega vrtalnika pazite, da ne zaklenete motorja.
16. Ce je motor zaklenjen, v trenutku izklopite orodje. V primeru, da je motor dalj casa zaklenjen, je motor ali baterija pregorela.
17. Uporaba baterije v hladnih razmerah (pod 0 stopinjami Celzija) lahko vcasih povzroci oslabjen moment privijanja in zmanjsa obseg dela. Vendor je to le zacasen pojav, ki izgine, ko se baterija segreje.
18. Varno namestite kljuko. Če kljuka ni varno namescena, lahko povzroči poskodbe med uporabo.
19. Ne glejte neposredno v lucho. Neupostevanje tega lahko povzroci poskodbo oci.
20. Hitrovpenjalne vrtalne glave ne uporabljaje namesto rochnih orodij ali za privijanje. Ce tega ne upostevate, lahko na ta način poskodujete izdelek.
21. V motorju pričujočega izdelka je močen trajni magnet. Upostevajte naslednje varnostne ukrepe v zvezi z lepljenjem odkruskov na orodje in učinkom talnega magneta na elektronske naprave.
    O Orodja ne odložite na delovni pult ali v delovno obmocje, kjer so kovinski odkruski.

Odkruški se lahko prilepijo na orodje, kar pomeni nevarnost poskodb ali okvar.

O Odkruskov, pritrjenih na orodje, se ni dovoljeno dotikati. Odkruske skrtacite stran.

Z neupostevanjem tega navodila tvegate telesne poskodbe.

O Uporabniku srncega spodbujevalnika ali drugih elektronskih medicinskih pripomočkov ni dovoljeno upravljati oz. posegati v blizino orodja.
Vkljuceno orodje lahko vpliva na delovanje elektronske naprave.
O Orodja ni dovoljeno uporabljati v blizini natančnih naprav, kot so telefonski aparati, magnetne kartica ali elektronski pomnilniki.
Nevarnost nepravilnega delovanje, okvar oz. izgube podatkov.

OPOZORILO ZA LITIJ-IONSKO BATERIJO

Za podaljisanje ziviljenjske dobe je litij-ionska baterija opremljena zaascitno funkcijo, ki ustavi delovanje.

V spodaj opisanih primerih od 1 do 3 se pri uporabi tegai izdelka, tudi ce ugasnete stikalo, motor lahko ustavi. To ni tezava, ampak rezultat zašcitne funkcije.

1. Ko se porabi preostala moč baterije, se motor ugasne.
   V tem primeru baterijo takoj napolnite.

2. Ce je orodje preobremenjeno, se motor lahko ustavi. V tem primeru sprostite stikalo orodja in odstranite vzroke za preobrenimenitev. Po tem lahko orodje znova uporabite.

3. Ce se baterija pregreje zaradi preobrenitve, se bo ustavil dovod moci.

Da bi preprecili iztekanje baterije, ustvaranje toplate, oddajanje dima, eksplozijo in vzig, prosimo, da upostevate naslednja varnostna opozorila.

1. Preprečite nabiranje ostruzkov in prahu na bateriji.
   Med delom poskrbite, da ostruzki in prah ne padajo na baterijo.
   Med delom poskrbite, da se morebitni ostruzki in prah z elektricnega orodja ne nabirajo na bateriji.
   Neoporabljeno baterijo ne shranjujte na mesto, kjer je izpostavljena ostruzkom in prahu.
   O Preden baterijo shranite odstranite ostruzke ter prah, ki se lahko spreimejo na baterijo in ne hranite jo skupaj s kovinskimi deli (vijaki, zeblji itn.).
2. Baterijo ne prebadajte z ostrimi predmeti kot so zeblji, ne udarjaje s kladivom, ne stopite nano, jo ne mecite ali izpostavljaite tezkih fizičnim udarom.
3. Vidno poskodovane ali deformirane baterije ne uporabljaje.
4. Ne uporabljaje baterije z nasprotno polarnostjo.
5. Baterije ne prikljucite neposredno na elektricne vticnice ali cigaretni vzigalnik v avtomobilu.
6. Baterijo uporabljaje le za dolocene namene.
7. Ce se baterija ne napolni tudi po preteku dolocenega*** časa polnjenja, polnjenje takoj prekinite.
8. Baterije ne postavlajte ali izpostavlajte visokim temperaturam ali visokem pritisku, na primer v mikrovalovni pečici, sušilcu ali visokotlačni komori.
9. Ob zaznavi iztekanja ali neprijetnega vonja jo takoj odmaknite od ognja.
10. Ne uporabljaje je v prostorih, kjer se ustvarja mochna staticna elektrika.
11. Ob iztekanju baterije, Čudnem vonju, ustvarjanju toplate, razbarvanju ali deformaciji oziroma v kolíkor je videti Čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prene Hajte uporabljati.

POZOR

1. Če tekocina, ki izteka iz baterije pride v stik za vašimi očmi jih ne drgnite, ampak jih operite s svežo, Čisto vodo ter takoj obišcite zdravnika.
   Ce ne boste obiskali zdravnika, lahko tekocina povzroci tezave z očmi.
2. V primeru, da tekočina pride v stik s kožo ali oblačili jih takoj operite s Čisto vodo.
   Obstaja moznost, da lahko to povzroci drazenje koze.
3. Ce opazite rjo, cuden vonj, pregrevanje, razbarvanje, deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu.

OPOZORILO

Ce v priključek litij-ionske baterije pride prevoden tujek, lahko pride v bateriji do kratkega stika, kar lahko sproži požar. Ob shranjevanju litij-ionske baterije upoštevajte naslednjo vsebino.

V Škatlo za shranjevanje ne shranjujte prevalnih stvari, Žebljev inŽic kot staŽelezna in bakrenaŽica.
O Da preprecite nastanek kratkega stika, namestite baterijo v orodje ali pa varno vtavitePokrov baterije, kiPokrije prezracevalno rezo.

SIMBOLI

OPOZORILO

V nadaljevanju so prikazani symboli, uporabljeni pris stroju. Pred uporabo se prepričajte, da jih razumete.

	DN14DSL / DN18DSL: Akumulatorski kotni brusilnik
	Preberite vsa varnostna opozorila in navodila.
	Samo za države EU Elektricnih orodij ne odlagajte med hišne opadke! V skladu z evropsko direktivo 2002/96/ES o odpadni elektricni in elektronski opremi in njeni urensniciti v skladu z nacionalnim pravom se morajo elektrica orodja, ki so doseglaŽiviljenskodobo ločeno zbirati in okolju prijazno reciklirati.
V Ocenjena napetost
n0	Vrtilna frekvencba brez obretenitve
	Les
	Kovina
	Lesni vijak
	Kapaciteta tulca vrtalnika
kg	Teža (Po EPTA-Procedure 01/2003)
	Stikalo za vklop
	Stikalo za izklop
	Kapaciteta baterije
	Stikalo indicatorja preostale energia baterije
R	Vrtenje v smeri urinega kazalca
L	Vrtenje v nasprotni smeri urinega kazalca
	Baterija je skoraj prazna. Baterijo takoj napolnite
	Baterija je napol prazna.
	Baterija je polna.

STANDARDNA OPREMA

Zraven glavnega orodja (1) vsebuje paket pribor napisan na strani 154.

Standardni pribor se lahko spremeni brez obvestila.

UPORABA

Privijanje in odvijanje lesenih vijakov.
O Vrtanje v različne kovine
O Vrtanje v razlicen les

SPECIFIKACije

Specifi kaci te naprave so naestete vseznamu na strani 154.

Slovenscina

OPOMBA

Zaradi HITACHIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila.

POLNJENJE

Pred uporabo elektricnega orodja napolnite baterijo posledekem postopku.

1. Napajalni kabel polnilnika prikljucite v vtichnico.

Ob prikljucitvi vtika cpa polnilnika v vticnico bo kontrlna lucka utripala v rdeci barvi (v 1 sekundnih intervalih).

1. Vstavite baterijo v polnilnik.

Trdno vstavite baterijo v polnilnik, kot je prikazano na SI.2.

1. Polnjenje

Ko vstavite baterijo v polnilnik, se postopek poljenja začne in kontrlna lučka neprekinjeno sveti v rdeci barvi.

Ko je baterija povsem napoljena, kontrlna lučka utripa v rdeči barvi. (v 1 sekundnih intervalih) (Glej Tabela 1)

Oznacba kontrolne lucke

Oznacbe kontrolne lučke bodo takšne, kot je prikazano v Tabeli 1, glede na pogoje polnilnika ali polnilne baterije.

Tabela 1

Označbe kontrolne lučke
Kontrolna lučka (rdeča)	Pred polnjenjem	Utripa	Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde)
	Med polnjenjem	Sveti	Nenehno sveti
	Polnjenje končano	Utripa	Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde)
	Mirovanje po pregretju	Utripa	Sveti za 1 sekundo. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde)	Pregreta baterija. Ni mogоće napolniti. (Polnjenje se bo izvršilo, ko se baterija ohladi)
	Polnjenje ni:no	Utripa	Sveti za 0,1 sekunde. Ne sveti za 0,1 sekunde. (ugasne se za 0,1 sekunde)	Napaka v bateriji ali polnilniku

• Temperature in Čas polnjenja baterije.

Temperatura in Čas polnjenja je prikazan v Tabela 2

Tabela 2

Baterija	Polnilnik	UC18YFSL	UC18YK$L
Napetost polnjenja V 14,4 V - 18 V
Teža kg 0,5 0,35
Temperature pri katerih se lahko baterija polni 0 °C - 50 °C
Približni šcas polnjenja baterije (pri 20 °C)
1,5 Ah	min.	22	40
2,0 Ah	min.	30	60
2,5 Ah	min.	35	75
3,0 Ah	min.	45	90
4,0 Ah	min.	60	120
5,0 Ah	min.	75	150
Število baterijskih celic		4 - 10

OPOMBA

Cas poljenja je odvisen od temperature in napetosti elektricega vira.

POZOR

Ce se polnilnik uporablja dalj chasa, se bo ta segrel, zaradi cesar lahko pride do napak. Ko se polnjenje zakljuci, naj polnilnik miruje vsaj 15 minut do naslednjega poljenja.

4. Izkljucite napajalni kabel polnilnika iz vticnice.

5. Polnilnik trdno primite in izvolecite baterijo.

OPOMBA

Baterijo izvlecite iz polnilnika po uporabi in jo shranite.

POZOB

Pri poljenju segrete baterije, ki je bila dalj casa izpostavljna negosredni soncni svetlobi ali pa je bila pravkar uporabljna, bo kontrlna lucka polnilnikazasvetila za 1 sekundo, nato pa ne bo svetila 0,5 sekunde (ugasne se za 0,5 sekunde). V takem primuru najprej počakajte, da se baterija ohladi, in šele nato pričnite s poljenjem.

Ko kontrolna lučka utripa (vsake 0,2 sekunde), preverite, ali so na kontaktih polnilnika tujki, in jih odstranite. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblasčeni servisni center.

O Ker traja priblizno 3 sekunde, preden vgrajeni mikroraucunnik zazna, da ste baterijo, ki jo polnite v polnilniku, vzeli iz polnilnika, počakajte najmanj 3 sekunde, preden jo znova vstavite, da nadalujete s polnenjem. Če baterijo vstavite, preden pretečeo 3 sekunde, se morda ne bo pravilno napolnila.
O Ce kontrlna lucka ne utripa rdece (vsako sekundo), Čeprav je vtikač polnilnika priklopljen na napetost, se je vključil zašcitni tok polnilnika.

Odstranite vtikac iz napetosti in ga po 30 sekundah znova priklopite. Ce kontrolna lučka še vedno ne bo utripala rdeče (vsako sekundo), odnesite polnilnik na pooblascen Hitachi servis.

NAMESTITEV IN DELOVANJE

Dejanje Slika Stran
Odstranitvein vstavljanje baterije	1 155
Poljenije	2 155
Namestitev/odstranitve stranskega ročaja	3 155
Odstranitvein namestitev kljuke	4 155
Odstranitvein namestitev držala ročice vpenjalne glave (samo vpenjalna glava na ključ)	5 155
Odstranitvein namestitev ročice vpenjalne glave (samo vpenjalna glava na ključ)	6 156
Indikator preostale energije baterije	7 156
Kako uporabiti LED-lučko	8 156
Namestitev svedra	9 156
Sprememba smeri vrtenja	10 156
Delovanje stikala	11 156
Pregled in zamenjava ogljikove šćetke	12 157
Izbor pribora	— 158

VZDRŽEVANJE IN PREGLEDOVANJE

1. Pregled orodja

Ker uporaba topega orodja zmanjsa učinkovitost in povzroča okvaro motorja, nabrusite ali zamenjaje orodje takoj ko opazite obrabo.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Ce tega ne storite lahko pride do resne nevarnosti.

3. Vzdruževanje motorja

Zračniki motorja so «srcce» elektricne naprave. Pri uporabi bodite pozorni, da se zračnik ne poskoduje in/ali zmoči z oljem ali vodo.

4. Pregled ogljikovih krtač (SI. 12)

Motor uporablja ogljikove krtacke, ki so potrošni material. Ker lahko zelo obrabljene oglene krtacke povzročijo težave motorja jih takoj zamenjaje z novimi, ko se obrabijo ali so blizu »meje obrabe« ⑧. Poleg tega poskrbite, da so oglene krtacke zmeraj Čiste in zagotovite, da se prosto glibjejo znotraj nosilcev krtack.

OPOMBA

Pri zamenjavi ogljikove krtačke z novo se prepricajte, da uporabite ogljikovo krtačko Hitachi s šifro 999054.

Prepričajte se, da ste vstavili Žebelj ogljikove krtacke v sticni del cevi krtacke. (Vstavite lahko kateregakoli od dveh ponujenih Žebljev.)

Bodite zelo pazljivi, saj lahko napaka deformira zebelj ogljikove krtacke in ze v začetku povzroci težave motorja.

6. Cischenje zunanjosti

Umazan kotni vrtalnik obrisite z mehko suho krpo ali s krpo, navlaženo z milnico. Ne uporabljaje klorovih raztopin, bencina ali razredcevalcev barve, saj ti stopijoplastiko.

7. Skladischenje

Kotni vrtalnik skladiscite na mestu, kjer je temperatura nizja od 40^ in kamor otroci ne sezejo.

OPOMBA

Prepricajte se, da je baterija popolnama napolnjena, ce je boste shranili za dalj casa (3 ali vecmesecv).Baterija z manjso kapaciteto se morda med uporabo ne bo mogla napoliniti, ce je shranite za dalj casa.

OPOMBA

Shranjevanje litij-ionskih baterij.

Zagotovite, da so litij-ionske baterije popolnama napolnjene, preden jih shranite.

Dolgotrajno shranjevanje baterij, ki so le malo napolnjene, lahko vodi do slabsega delovanja, znatnega zmanjsanja casa uporabe baterije ali povzroci, da baterij ni več možno napoliniti.

Vendor pa se lahko znatno zmanjisan cas uporabe baterije popravi tak, da se baterije dva do petkrat ponavljoce napolnijo in uporabijo.

Ce je kljub ponavljaojem poljenju in uporabi cas baterije se vedno zelo kratek, baterije zavrzite in kupite nove.

POZOR

Pri uporabi in vzdrrzevanju elektricnih orodjih je treba upostevati varnostne urede in standarde, ki so dolocene za vsako drzavo.

Pomembno obvestilo o baterijah za akumulatorsko orodje Hitachi

Obvezno uporabljaje naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega elektrčega orodja ne jamčimo, ce uporabljate baterije, ki jih ni izdelalo naše podjetje, inČe baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele).

GARANCIJA

Garantiramo za Hitachi elektricna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe posljite sestavljeno elektricno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblasčeni servis Hitachi.

Informacije o hrupu in vibracijah

Izmerjene vrednosti so bile dolocene glede na EN60745 in navedene v skladu z ISO 4871.

A tipično vrednoten nivo jakosti hrupa:

84 dB (A) (DN14DSL)

85 dB (A) (DN18DSL)

Obvezna uporaba glusnikov.

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN60745.

Vrtanje v kovino:

Vrednost emisije vibracij ah, D < 2,5 m/s²

Nezanesljivost K = 1,5m / s^2

Skupna vrednost vibracij je bila merjena v skladu s standardno testno metod in se lahko uporablja za prisonerjavo energa orodja z drugim.

Uporablja se lahko tudi kot prvotna ocenitev izpostavljenosti.

OPOZORILO

O Emisija vibracij med dejansko uporabo elektricnega orodja se lahko razlikuje od navedene vrednosti, glede na nacin uporabe orodja.
Prepoznajte varnostne ukrepe za zašcito uporabnika, ki temeljijo na oceni izpostavljanja v dejansikh pogojih uporabe (z upostevanjem vseh delov obratovalnegaciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k Času zagona).

OPOMBA

Zaradi HITACHIJEVEGA programa nenehnega
raziskovanja in razvoja se specifi kacije lahko spremenijo
brez predhodnega obvestila.
