Produkttype	Trådløs vinkelboremaskine
Mærke	HITACHI
Model	DN18DSL (Basic)
Nominel spænding	18 V
Batteritype	Lithium-ion
Batterikapacitet	1.5 Ah til 5.0 Ah (afhængig af model)
Kompatibel oplader	UC18YFSL / UC18YKSL
Boringsevne (træ)	Op til 25 mm
Boringsevne (metal)	Op til 10 mm
Patron	Nøglefri (keyless)
Vægt (med batteri)	Cirka 1,8 kg
Hovedfunktioner	Boring, skruning
Rotationsretning	Reversibel (med uret / mod uret)
Indbygget beskyttelse	Overbelastning, overophedning, dybdeafladning
Sikkerhed	Sidehåndtag, spindellås
Støjniveau (lydtryk)	74 dB(A) (usikkerhed 3 dB(A))
Støjniveau (lydeffekt)	85 dB(A) (usikkerhed 3 dB(A))
Vibrationer (metalbor)	< 2,5 m/s² (usikkerhed 1,5 m/s²)
Vedligeholdelse	Rengør med tør klud, kontroller kullbørster periodisk
Reservedele	Kullbørster (kode 999054), batteri, oplader
Garanti	I overensstemmelse med nationale regler (se certifikat)
Opladningstemperatur	0°C til 50°C
Opladningstid (f.eks. batteri 1,5 Ah)	Cirka 22 min (med oplader UC18YFSL)

Ofte stillede spørgsmål - DN18DSL (Basic ) HITACHI

Hvordan oplades batteriet?

Tilslut opladeren til en stikkontakt. Sæt batteriet i opladeren. Indikatorlampen blinker rødt under opladning og forbliver tændt, når opladningen er færdig. Vent, til batteriet er kølet af, hvis det er varmt, før opladning.

Hvordan kontrolleres batteriets resterende ladning?

Tryk på knappen til reststrømindikatoren. LED-indikatorerne viser niveauet: 3 indikatorer = fuldt batteri, 1 indikator = svagt batteri (oplad hurtigt).

Hvordan monteres sidehåndtaget?

Fjern skruen fra sidehåndtaget. Skub håndtaget over værktøjets hals, og stram skruen for at fastgøre det sikkert. Det kan monteres på begge sider efter din komfort.

Hvordan vendes rotationsretningen?

Brug omskifteren til rotationsretning, der sidder nær aftrækkeren. Skub den til venstre for rotation med uret, til højre for mod uret. Skift ikke retning, mens motoren kører.

Hvordan udskiftes kullbørsterne?

Fjern børstehætten. Brug en skruetrækker til at løsne den slidte børste. Indsæt en ny børste (ref. HITACHI 999054) ved at justere stiften med kontaktsektionen. Sæt hætten på igen. Kontrollér, at børsten glider frit.

Hvad gør jeg, hvis batteriet bliver overophedet?

Hvis batteriet bliver for varmt under brug, afbryder den indbyggede beskyttelse strømmen. Lad batteriet køle helt ned, før det bruges igen eller oplades. Undgå at oplade et varmt batteri.

Kan jeg bruge et ikke-HITACHI batteri?

Nej, brug kun de specificerede originale HITACHI-batterier. Brug af et andet batteri kan kompromittere sikkerhed og ydeevne og ugyldiggøre garantien.

Hvordan vedligeholdes boremaskinen?

Rengør ydersiden med en tør eller let sæbevandsklud. Brug ikke opløsningsmidler. Kontrollér regelmæssigt fastgørelsesskruerne og patronens spænding. Kontrollér kullbørsternes slid ca. hver 50. brugstime.

Hvad er garantien?

HITACHI garanterer sine elværktøjer i overensstemmelse med nationale regler. Garantien dækker produktionsfejl, men ikke normal slitage, forkert brug eller tilfældige skader. Opbevar det medfølgende garantibevis.

Hvordan opbevares batteriet ved længere tids inaktivitet?

Ved inaktivitet i mere end 3 måneder skal batteriet oplades helt, før det opbevares. Opbevar det på et tørt sted mellem 0°C og 40°C. Tag batteriet ud af værktøjet. Et batteri med lav ladning kan forringes.

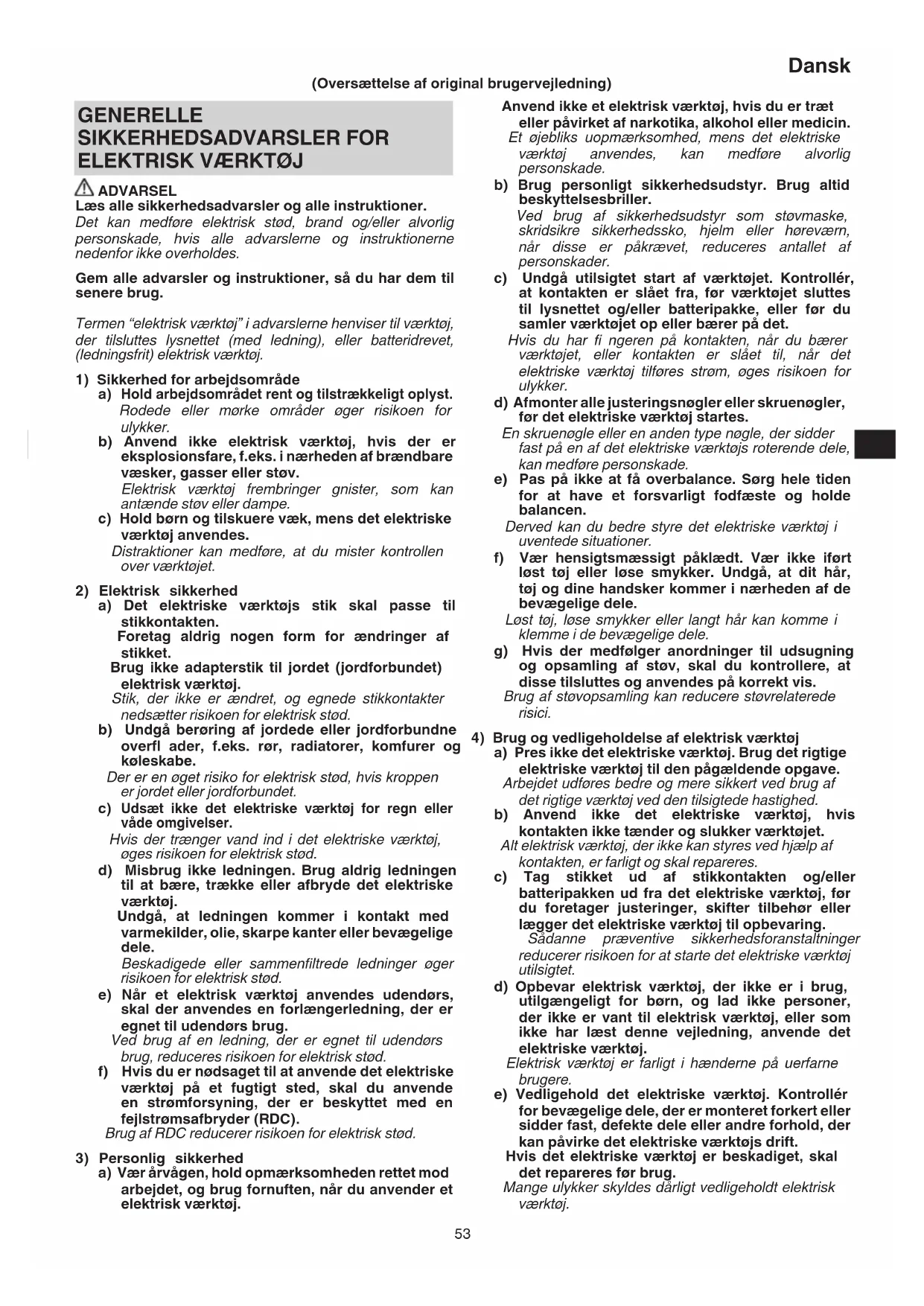

BRUGSANVISNING DN18DSL (Basic ) HITACHI

(Oversaettelse af original brugervejledning)

GENERELLE

SIKKERHEDSADVARSLER FOR

ELEKTRISK VÆRKTØJ

ADVARSEL

Læs alle sikkerhedsadvorsler og alle instruktioner.

Det kan medfrole elektrisk stod, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor jegke overholds.

Gem alle advarsler og instruktioner, sa du har dem til senere brug.

Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsomräde

a) Hold arbejdsområdet rent og tilstrækkeligt oplyst.
Rodee eller mørke områder øger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. iærheden af brændbare væsker, gasser eller stov. Elektrisk værktøj frembringer gnister, som kan antændene stov eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.

Distractioner kan medfore, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passer til stikkontakten. Foretag aldrig nogen form forændringer af stikket.

Brug/DD adapterstik til jordet (jordforbundet) elektrisk varktaj.

Stik, der/DD er eendret, og egnede stikkontakter nedsætter risikoen for elektrisk stød.

b) Undgå berøring af jordede eller jord forbundne overflader,feks.ror,radiatorer,komfurer og koleskabe.

Der er en oget risiko for elektrisk stod, his kroppen er jordet aller jord forbundet.

c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser.

Hvis der trænger vand ind i det elektriske værktøj, oges risikoen for elektrisk stød.

d) Misbrug/DDie. Brug aldrig ledningen til at bare, trakke ell er afbryde det elektriske varktjoj.

Undgå, at ledningen kommt i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.

Beskadigede aller sammenfiltrede ledninger ogerrisikoen for elektrisk stod.

e) Nár et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.

Ved brug af en ledning, der er egnet til udendors brug, reduceres risikoen for elektrisk stød.

f) Hvis du er nodsaget til at anvende det elektriske værktoj pa et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstromsaftbryder (RDC).

Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær árvagen, hold opmaerksoheden rettet mod arbejdet, og brug fornuften, nár du anvender et elektrisk værktoj.

Anvend ikke et elektrisk værktøj, hvis du er træt eller pavirket af narkotika, alkohol eller medicin. Et øjebliks uopmaerksohed, mens det elektriske værktøj anvendes, kan medfrole alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsessbriller.

Ved brug af sikkerhedudstyr som stovmaske, skridsikre sikkerhedssko, hjelm erller horevaern, nar disse er pakravet, reduceres antallet af personskader.

c) Undgå utilsigtet start af værktøjet. Kontroller, at kontakten er slæt fra, for værktøjet slutters til lysnettet og/eller batteripakke, eller for du samler værktøjet op erller bærer på det.

Hvis du har fi ngeren pa kontakten, nar du bærer vaerktojet, ell er kontakten er slaet til, nar det elektriske vaerktoj tilfores strom, oges risikoen forulykker.

d) Afmonter alle justeringsnogler aller skruenogler, for det elektriske varktoj startes.

En skruenogle aller anden type nogle, der sidder fast pa en af det elektriske vaerktojs roterende dele, kan medfere personskade.

e) Pas pa ikke at fã overbalance. Sørg—hele tiden for at have et forsvarligt fodfæste og holde balancen.

Derved kan du bedre styre det elektriske værktøj i uventede situationer.

f) Vær hensigtsmaessigt paklaedt. Vær ikke iførlost toj eller lose smykker. Undgå, at dit帽子, toj og dine handskerkommen i nærheden af debevægelige dele.

Lost toj, lose smykker ellr langt har kan komme i klemme i de bevægelige dele.

g) Hvis der medfolger anordninger til udsugning og opsamling af stov, skal du kontrollere, at disse tilsluttes og anvendes pa korrekt vis.

4) Brug og vedligeholdelse af elektrisk værktøj

a) PresCREASEt elektriske varktoj. Brug det rigtige elektriske varktoj til den pagaldende opgave.

Arbejdet udfores bedre og mere sikkert ved brug af det rigtige værktoj ved den tilsigtede hastighed.

b) Anvend ikke det elektriske værktøj, hvisskontakten ikke tænder og slukker værktøjet.

Alt elektrisk værktøj, der/DD ke kan styres ved hjælp af kontakten, er farligt og skal repareres.

c) Tag stikket ud af stikkontakten og/eller batteripakken ud fra det elektriske værktoj, for du foretager justeringer, skifter tilbehør erlerLAGGER det elektriske værktoj til opbevaring.

Sàdanne præventive sikkerhedsforanstninger, educator risikoen for at starte det elektriske værktøj utilsigtet.

d) Opbevar elektrisk værktoj, der/DD er i brug, utilgengeligt for born, og lad/DD peRoner, der/DD er van til elektrisk værktoj, ellr som/DD he far st denne vejledning, anvende det elektriske værktoj.

Elektrisk værktoj er farligt i hænderne pa uerfarne brugere.

e) Vedlidgehold det elektriske værktøj. Kontroller for bevægelige dele, der er monteret forkert aller sidder fast, defekte dele aller andre forhold, der kan pāvirke det elektriske værktøjs drift.

Hvis det elektriske værktøj er beskadiget, skal det repareres for brug.

Mange ulykker skyldes darligt vedligeholdt elektrisk vaerktoj.

Dansk

f) Sorg for, at skereveerktj er skarpt og rent.

Der er mindre risiko for, at korrekt vedligeholdt skareveerktoj med skarpe kanter saetter sig fast, og det er nemmere at styre.

g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med这几个vejledning under hensyntagen til arbejdsofarholdene og det arbejde, der skal udfores.

Der kan opsta farlige situationer, hvis det elektriske værktoj bruges til andre formal end de tilsigtepe.

5) Brug og vedligeholdelse af batteriværktj

a) Genopladning mä kun udføres med den oplader, der er speci ceret af producenten.

En oplader, der passer til en type batteripakke, kan give risiko for brand, när den anvendes med en anden batteripakke.

b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker.

c) Nár batteripakken ikke anvendes, skal du opbevare den væk fra andere metalobjekter som fx papirclips, mønter, nogler, som, skruer eller andre sma metalobjekter, der kan lave en forbindelse fra den ene pol til den,anden.

Kortsluttes batteripolerne, kan der opsta forbraendinger aller en brand.

d) Under særligt därelige omstændigheder kan der sive væske ud af batteriet; Undlad atkommen i berøring med den. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer ikontakt med øjnene, skal du desuden soge lægehjælp.

Vaeske, der siver ud fra batteriet, kan irritere huden ell er give forbraendinger.

6) Service

a) Fä foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele.

Derved sikres det, at sikkerheden ved det elektriske værktoj opretholdes.

FORHOLDSREGEL

Hold børn og fysisk svagelige personer på afstand.

När værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysisk svagelige personer.

SIKKERHEDSADVARSLER FOR TRÄDLÖST VINKELBOR

1. Anvend hjælpehändtaget/händtagene, værktøjet er udstyret hermed.

Hvis du mister kontrollen over værktøjet, kan det medfrole personskade.

1. Hold fast i det elektriske værktøj på de isolerede gribebflader, hvor skæretilbehoret eller beslaget kankommen i kontakt med den skjulte ledningsføring.

Skæretilbehør eller beslag, derkommen i kontakt med en "strømførende" ledning kan gore synlige metaldele på det elektriske værktøj "strømførende" og kan give operatoren elektrisk stød.

EKSTRA SIKKERHEDSADVARSLER

1. Sorg for, at det omrade der skal bores, er fuldstændigt frit for skjulte forhindringer, herunder elektrisk ledningsfaring, vand eller gasror. Boring i fornævnte kan medfere elektrisk stedEller kortslutng,gaslækage ellere andre farer,der kan forarsage alvorlige ulykker ellere tilskadekomst.

2. Sorg for at holde godt fast i varktojet under anvendelse.

Hvis du ikke gør det, kan det resultere i ulykker eller tilskadekomst.

1. Fastspænd arbejdsemnet. Et arbejdsemne fastspændt med fastspændingsenheder erlen skruestik er mere sikkert, end hvis du holder det i handen.

2. Opsætning og kontrol af arbejdssted. Kontroller, om arbejdsstedet er velegnet ved at ffolge forholdsreglnerne.

3. Undgå, at fremmedlegemer trænger ind i hullet til tilslutning af det genopladelige batteri.

4. Skil aldrig det genopladelige batteri aller opladeren ad.

5. Kortslut aldrig det genopladelige batteri. Kortslutning af batteriet forarsager en stor elektrisk stromming og overophedning. Det medforer forbrændinger erller beskadigelse af batteriet.

6. Bortskaf称之 Batteriet ved at kaste det pa et bal. Hvis batteriet brændes, kan det eksplodere.

7. Nár batteriet har næt slutningen af sin levetid, skal du levere det tilbage til den forretning, hvor du kæbte det. Bortskaf ikke det afladede batteri.

8. Stikiek genstande ind iopladerens ventilationsabninger. Hvis metalgenstande eller brændbare stoff erkommen ind i opladerens ventilationsabninger, kan det give elektriske stød eller ødelægge opladenen.

9. Ved montering af en spids i den selvspændende patron skal du spænde bøsningen tilsvarende. Hvis bøsningen ikke er spændt, kan spiden glide eller falde ud og medfrole tilskadekomst.

10. Slukning af enheden after kontinuierigt arbejde.

11. After drug til fastspending af skruer i trae, skal du slukke enheden i 15 minutter eller deromkring ved udskiftning af batteriet. Temperaturen imotoren, kontakten, osv.stiger, hvis du starter arbejdet med det samme after udskiftning af batteriet, og det kan resultere i kortslutning.

12. Motoren stopper muligvis, hvis værktøjet overbelastes.
    Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne ørsagen til overbelastningen.

13. Motorens rotation lases muligvis, sa den stopper, mens eheden anvendes som bor. Under anvendelse af boremaskinen skal du passer pa ikke at lase motoren.

14. Hvis motoren lases, skal du straks slukke strommen.
    Hvis motoren lases i et stykke tid, kan motoren aller batteriet brænde sammen.

15. Anvendelse af batteriet i kolde omgivelser (under 0 grader celsius) kan sommetider medfore et svakket tilspændingsmoment og en reduceret arbejdsmængde. Dette er dog et midlertidigt fænomen; tilstanden bliver normal igen, när batteriet varmes op.

16. Monter krogen sikkert. Medmindre krogen er monteret sikkert, kan den medfrole tilskadekomst under anvendelse.

17. Kiq seks direkte ind i lyset. Dette kan medfrole ogenskader.

18. Brug ikke borepatronen i stedet forhandholdt værktog eller til at spænde fast med. Hvis du gør det, kan det medfrole beskadigelse afproduktet.

19. Dette produit indeholder en staerk permanent magnet in motoren.

Overhold følgende forholdsregler angænde spaner der sætter sig fast på værktøjet og virkningerne af den permanente magnet på elektroniske apparater.

Placer ikke værktøjet på en arbejdsbænk eller et arbejdsområde hvör der befinder sig metalspɑn.

Spanerne kan sætte sig fast på værktøj et og forårsage skader eller Funktionsejil.

Hvis der sidder spaner pa værktoget, skal du ikke rereved det.

Fjern spanerne med en børste.

Hvis du sekske gør det, kan de forårsage skader.

Hvis du bruger en pacemaker aller andet elektronisk medicinudstyr, skal du haverken anvende aller nærme dig værktoget.

Driften af det elektroniske udstyr kan blive forstyrret.

Brug/DDeke vaektjet i nærheden af pracisionsapparater som fx mobiltelefoner, magnetiske kort ellerelektroniske hukommelsesmedier.

Det kan medfore fejldrift, funktionsfejl erler tab af data.

FORHOLDSREGEL OM LITHIUM-ION-BATTERIET

For at forlaenge levetiden er lithium-ion-batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strmudladningen. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opsta under brug af dette produkt, stopper motoren muligvis, selv om du trykker pa kontakten. Dette er ikke selvesolve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der/DD er tilstrækkelig med strom pa batteriet.
   Hvis dette skulle ske, skal du straks lade batteriet op.
2. Hvis værktøjet er overbelastet, stopper motoren muligvis. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne ørsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.
3. Hvis batteriet overophedes pga. overbelastning, holder batteriet op med at levere strøm.
   I tilfælde heraf skal du indstille brugen af batteriet og lade det kole af. Efter at du har gjort det, kan du anvende værktøjetigen.

Vær desuden opmaerkso ma ffolgende advarsler og forholdsregler.

ADVARSEL

For pa forhand at forhindre enhver form for batterilakage, varmeudvikling, rogudvikling, eksplson og antaendelse, skal du sorge for at vare opmaerksom pa folgende sikkerhedsforanstaltninger.

1. Sørg for, at spaner og stov ikke samler sig på batteriet.
   Under arbejdet skal du sorge for, at der/DDke falder spaner og stov ned pa batteriet.
   Sorg for, at eventuelle spaner og stov, der falder ned pa det elektriske værktøj under arbejdet, ikke samler sig pa batteriet.
   Opbevar违法犯罪, der udsættes for spaner og støv.
   O Før du lægger et batteri til opbevaring, skal du fjerne eventuelle spaner og stov, der sidder fast pa det, og ikke opbevarare detSAM men med andre metalobjekter (skruer, som, osv.).
2. Undlad at punktere batteriet med et skarpt objekt som fx et som, sla pa det med en hammer, traede pa det, kaste med det aller udsætte batteriet for voldsomme stød.
3. Undlad at anvende et tydeligt beskadiget aller deformt batteri.
4. Undlad at anvende batteriet i omvendt polaritet.
5. Undlad at tilslutte direkte til elektriske stikkontakterEller cigarettændere i biler.
6. Undlad at anvende batteriet til andre formal end dem, der er angivet.
7. Hvis batteriet ikke oplades welt, selv after at den angivne oplatetid er gæt, skal du øjeblikeligt stoppe yderligere opladning.
8. Undlad at anbringe aller udsætte batteriet for hóje temperaturer aller hóje tryk som fx inde i en mikroovn, et tørreapparat aller en beholder med hójt tryk.
9. Hold det øjeblikeligt væk fra áben ild, hvis der opdages en lækage eller ubehagelig lugt.
10. Undlad at anvende det pa et sted hvor der udvikles kraftig statistik elektricitet.
11. Hvis der opstår batterilækage, ubehagelig lugt, hvis der udvikles varme, batteriet er misfarvet eller deformmt uller pa nogen,andenmade forekommer unnormalt under brug, opladning uller opbevaring, skal du øjeblikeligt fjerne det fra udstyret uller batteriopladeren og indstille brugen.

FORSIGTIG

1. Hvis du fär væske, der er lækket fra batteriet, i øjnene, ma du ikke gnide i øjnene, men vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.

2. Hvis du fär væske på huden eller tojet, skal du øjeblikeligt vaske det af med rigeligt rent vand som fx vand fra hanen.
   Det er muligt, at det kan give hudirritation.

3. Hvis du opdager rust, ubehagelig lugt, misfarvning, deforming og/eller andre uregelmaessigheder, nár du anvender batteriet for forste gang, skal du undlade at anvende det og returnere det til din leverandor erler forhandler.

ADVARSEL

Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalen på lithium-ion-batteriet, kan batteriet kortsluttes, hvilket kan medfrole brand. Ved opbevaring af lithium-ionbatteriet skal du sorge for at overholde reglnerne for folgende indhold.

Placér不同程度, som jern- og kobberledning i opbevaringskassen.
For at hindre kortslutng skal du sætte batteriet i værktøjet og sætte batteridækslet sikkert pa for opbevaring, indtil du/DDke længere kan se ventilatoren.

SYMBOLER

ADVARSEL

Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.

	DN14DSL / DN18DSL: Batteridrevet vinkelboremaskine
	Læs alle sikkerhedsadvarsler og alle instruktioner.
	Kun for EU-lande Elektrisk værktøj@må ikke bortskaff es som almindeligt husholdningsaff ald! I henhold til det europæiske direktiv 2002/96/EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles seperat og bortskaff es på en@måde, der skåner miljøet mest muligt.
V Nominel spænding
n0	Hastighed.uden belastning
	Træ
	Metal
	Træskrue
	Borepatronens kapacitet
kg	Vægt (Ifølge EPTA-procedure 01/2003)
	Slå TIL
	Slå boremaskine FRA
	Batteriets kapacitet
	Indikatorkontakt for resterende batteri
	Rotation med uret

Dansk

L	Rotation mod uret
	Batteriet er næsten tomt. Genoplad batteriet snarest muligt
	Batteriet har halvdelen af sin eff ekt tilbage.
	Batteriets resterende eff ekt er tilstrækkelig.

STANDARDTILBEHØR

Udover hovedenheden (1) indeholder pakken det tilbehør, der er opstillet på side 154.

Der forbeholds ret til ændringer i standardtilbehør.uden varsel.

ANVENDELS

Isaetning og fjernelse af traeskruer.
Boring af forsellige typemetal
Boring af forsellige typetrae

SPECIFICATIONER

Denne maskines specifikationer er opstillet i tabellen på side 154.

BEMERK

Grundet HITACHI's l\bende forsknig og udvikling kan specifi kationerne heri ændres utden forudgående varsel.

OPLADNING

Inden det elektriske værktøj tages i brug, oplades batteriet som følger.

1. Tilsut opladerens netkabel til kontakten.

Ved tilstutng af opladerens stik til en kontakt, blinker kontrollampen rdt (et blink i sekundet).

1. Sæt batteriet i opladeren.

Saat batteriet ordentligt i opladeren som vist i Fig. 2.

1. Opladning

Nár et batteri sættes i opladeren, begynder opladningen, og kontrollampen lyser konstant rødt.

När batteriet er fuldt oplatet, blinker kontrollampen rødt. (ét blink i sekundet) (Se Tabel 1)

Pilot lysindication

Kontrollampens indikationer er som vist i Tabel 1, alt after opladerens aller det genopladelige batteris tilstand.

Tabel 1

Kontrollampens indikationer
Kontrollampe (rød)	Før opladning B	linker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)
	Under opladning	Lyser	Lyser vedvarende
	Opladning fuldført	Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)
	Standby på grund af overophedning	Blinker	Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)	Batteriet er overophedet. Ude af stand til at oplade. (Opladning begynder,;när batteriet er kølet af)
	Opladning er umulig	Blinker hurtigt	Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder)	Funktionsfejl i batteri eller oplader

• Vedrørende batteriets temperaturer og opladningstid.

Temperature og opladningstiden bliver som vist i Tabel 2

Tabel 2

Oplader Batteri		UC18YFSL UC18YK$L
Opladningsspænding V 14,4 V - 18 V
Vægt kg 0,5	0,35
Temperaturer, hvor batteriet kan genoplastes		0°C - 50°C
Opladningstid for batterikapacitet, ca. (ved 20°C)
1,5 Ah	min.	22	40
2,0 Ah	min.	30	60
2,5 Ah	min.	35	75
3,0 Ah	min.	45	90
4,0 Ah	min.	60	120
5,0 Ah	min.	75	150
Antal battericeller		4-10

BEMERK

Genopladningstiden kan variere alt after den omgivende temperatur og stromkildens spending.

FORSIGTIG

Nár batteriopladeren har været anvendt kontinuierligt, opvarmes den, hvorved ársagen til fejl opstár. Nár opladningen er fuldfort, skal du vents 15 minutter inden æste opladning.

4. Tag opladerens netkabel ud af kontakten.

5. Hold godt fat om opladeren, og traek batteriet ud. BEMAERK

Sorg for at trakte batteriet ud af opladeren after brug, og opbevar det derefter.

FORSIGTIG

O Hvis batteriet oplades, mens det er varmt after at have ligget lange p a et sted med direkte sollys, ellr fordi batteriet lige har vaeret anvendt, lyser opladerens kontrollampe i 1 sekund, hvorefter det ikke lyser i 0,5 sekunder (slukkes i 0,5 sekunder). I et sádant tilælde skal batteriet forst have lov til at kole af, hvorefter opladningen kan pábegyndes.
Nar kontrollampen blinker hurtigt (ved 0,2 sekunders intervaller), skal du efterse for og fjerne eventuelle fremmedlegemier opladerens batteristik. Hvis der icke er nogen fremmedlegemier, er det muligt, at batteriet aller opladeren icke fungerer korrekt. Lad et autoriseret servicecenter se pa problemet.
Idet det tager den indbygede mikrocomputer omtrent 3 sekunder at bekraefte, at det batteri, der oplades med opladeren, er taget ud, skal du vente mindst 3 sekunder, for du saetter det i igen og fortsaetter opladningen. Hvis batteriet sættes i, for der er gæt 3 sekunder, er det ikke sikkert, at batteriet kan oplades ordentlich.
Hvis kontrollampen ikke blinker rodt (hvert sekund), selvom opladerens ledning er tilsluttet til strom, indikerer det, at opladerens beskytteseskredslok kan[vare aktiveret.

Fjern ledningen aller stikket fra strømmen, og tilslutigen after 30 sekunder aller deromkring. Hvis dette ikke fær kontrollampen til at blinke rodt (hvert sekund), bedes du indlevere opladen hos Hitachis autoriserede servicecenter.

Handling Figur Side
Fjernelse og isætning af batteriet	1 155
Opladning	2 155
Montering/fjernelse af sidehåndtaget	3 155
Fjernelse og isætning af krogen	4 155
Fjernelse og montering af patronhåndtagsholderen (kun med tilpasset patron)	5 155
Fjernelse og montering af patronhåndtag (kun med tilpasset patron)	6 156
Indikator for resterende batteri	7 156
Sådan anvender du LED-lyset	8 156
Montering af borets spids	9 156
Vende rotationsretningen	10 156
Betjening af kontakt	11 156
Kontrol og udskiftning af kulstofbørsten	12 157
Valg af tilbehør	— 158

VEDLIGEHOLDELSOG EFTERSYN

1. Eftersyn af vaerktojet

Idet anvendelse af slovt værktøj forringer eff aktiviteten og medforer mulig funktionsfejl i motoren, skal du slibe ell er udskifte værktøjet, sä snart du opdager værktogsslid.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sorg for, at de er spændt ordentlich. Hvis nogle af skruerne er lose, skal du omgående spænde demigen. Hvis du ikke gør det, kan det medfrole alvorlig fare.

3. Vedligeholdelse af motoren

Motordelen er selve "hjertet" af det elektriske værktoj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver våd af olie eller vand.

4. Eftersyn af kulstofborsterne (Fig. 12)

Maskinen anvender kulstofbørster, som er sliddele. Da en udslidt kulstofbørste kan forarsage maskinskade, skal du udskifte kulstofbørsterne, när de er slidt ned til ell er tæt på "slidgræsen" (a). Hold desuden altoik kulstofbørsterne rene og sorg for, at de glider frit i børsteholderne.

BEM/ERK

Nár kulstofbørsten skiftes ud med en ny, skal Hitachi Carbon Brush kodenummer 999054 anvendes.

5. Udskiftning af kulstofbørster

Tag kulstofbørsten ud ved først at fjerne børstehaeten og derefter pasaete kulstofbørstens fremspring ved hjælp af en fl adhovedet skruetraekker, osv.

Ved montering af kulstofbørsten skal du vaelge retningen salledes, at sommet ⑥ pa kulstofbørsten flugter med kontaktdelen ⑥ .uden for borsteroret. Tryk det derefter ind med en fi nger. Sæt til sidst borstehaeten pa.

FORSIGTIG

Vær meget pappasselig med, at kulstofbørstens som sættes ind i kontaktdelen.uden for børsterøret. (Et hvilket som helst af de to medfolgende som kan sættes ind).

Der bør udvises forsigtighed, aftersom enchver fejl i\ denne arbejdsgang kan resultere i, at kulstofbørstens\ sør bliver deform, og at der opstar problemer med\ motoren pa et tidligt tidspunkt.

6. Udvendig rengoring

När vinkelboret er snavset, kan du tøre den af med en blød, tør klud ell er klud fugtet med sæbevand. Brug ikke kloroploning, benzin ell er fortynder, dappe væsker oploser plastik.

7. Opbevaring

Opbevar vinkelboret pa et sted, hvor temperaturen er under 40^ , og som er utilgengeligt for born.

BEMAERK

Sorg for, at batteriet er helt oplatet, nár det skal opbevares i længere tid (3 maneder eller mere). Batterier med lavere kapacitet kan muligvis ikke oplades, nár de bruges, hvis de opbevares i længere tid.

BEM/ERK

Opbevaring af lithium-ion-batterier.

Sorg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares.

Laengerevarende opbevaring af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne vaesentigt aller gore, sa batterierne ikke kan bevare en opladning.

Dog kan vAESentligt reduceret brugstid for batterierne muligvis genoprettes ved hjaelp af gentaget opladning og brug af batterierne to til fem gange.

Hvis brugstiden for batterierne er ekstremt kort patrods af gentaget opladning og brug, bør du betragte batterierne som udtjente og kobe nogle nye.

FORSIGTIG

Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, noje overholds.

Vigtg meddeelse angaende batterier til ledningsfri elektriske værktjoer fra Hitachi

Brug altid et af vores designere de originale batterier. Vi kan ici garantere for sikkerheden og ydelsen af vores ledningsfri elektriske værktj ved brug af andre batterier end dem, vi har angivet, eller hvis batteriet skilles ad ogændres (som f.eks. adskilelse og udskiftning af celler erler andre indvendige dele).

GARANTI

Vi yder garanti på elektriske værktøjer fra Hitachi i henhold til lovmaessige/nationale særbestemmelser alt after land. Denne garanti达不到 defekter eller beskadigelse som folge af mishandling, misbrug ull normal slitage. I tilfædle af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af dette handteringsvejledning, til et Hitachi- autorisert servicecenter.

Information om luftbären stoj og vibration

De malte vardier blev fastsat i overensstemmelse med EN60745 og erklaret i overensstemmelse med ISO 4871.

Det afmalle A-vaegtede lydniveau: 84 dB (A) (DN14DSL)

85 dB (A) (DN18DSL)

Det afmalle A-vaegtede lydtryksniveau:

73 dB (A) (DN14DSL)

74 dB (A) (DN18DSL)

Usikkerhed K: 3 dB (A).

Brug horeværn.

De samléde vibrationsværdier (treaksiel vektorsum) bestem i overensstemmelse med EN60745.

Boring i metal:

Vibrationsudsendelsesvaeriadh,D<2,5m/s²

Usikkerhed K = 1,5m / s^2

Den angivne totale vibrationsværdi er blevet malt i henhold til en standardiseret testmetode og kan anvendes til atSAMmenigne et værktj med et andet.

Den kan ogsa anvendes ved en indledningsvis vurdering af eksponderingen.

ADVARSEL

Vibrationsudsendelsen under faktisk brug af det elektriske værktøj kan afvige fra den erklæredete totalværdi alt after, hvordan værktøj anwendes.
For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponderingen ved brug under virkelige forhold (hvor der er taget hjo de for alle dele af betjeningscyklen, som fx nar værktjoet er slukket, og nar det korer i tomgang, uvdover tiden hvor der trykkkes pa affraekkeren).

BEMERK

Grundet HITACHI's lobe nde forskning og udvikling kan specifi kationerne heri andres uden forudgaende varsel.

Uendrede stopsler og passende uttak vil redusere faren for elektrisk stot.

Faren for elektrisk stot vil vare storre dersom du er jordet.

Nár du bruker et elektroverktóy, vil kun et par sekunders uoppmerksomhet kinne fore til alvorlige personskader.

b) Bruk personlig verneutstyr. Ha alltid pa deg vernebriller.

e) Ikke strekk eller len deg for langt. Pass pa at du star stødig og har god balanse til enhver tid.

Batterivæsken kan forårsake irritasjon ellr brannsär.

6) Service

Skjer dette ma du lade opp batteriet med det samme.

Videre, vennligst ta hensyn til folgende forholdsregler og advorsler.

ADVARSEL

Pilotlampens indikasjoner
Pilotlampe (rød)	Før lading Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)
	Under lading Lyser	Lyser kontinuerlig
	Lading fullfør Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)
	Overopppetet beredskap	Blinker	Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)
	Lading ikke mulig	Blafrer	Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (av i 0,1 sekunder)
