DN18DSL (Basic ) - Perceuse HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse d'angle sans fil
Marque	HITACHI
Modèle	DN18DSL (Basic)
Tension nominale	18 V
Type de batterie	Lithium-ion
Capacité de la batterie	1.5 Ah à 5.0 Ah (selon modèle)
Chargeur compatible	UC18YFSL / UC18YKSL
Capacité de perçage (bois)	Jusqu'à 25 mm
Capacité de perçage (métal)	Jusqu'à 10 mm
Mandrin	Sans clé (keyless)
Poids (avec batterie)	Environ 1.8 kg
Fonctions principales	Perçage, vissage
Sens de rotation	Réversible (horaire / anti-horaire)
Protection intégrée	Surcharge, surchauffe, décharge profonde
Sécurité	Poignée latérale, blocage de broche
Niveau sonore (pression acoustique)	74 dB(A) (incertitude 3 dB(A))
Niveau sonore (puissance)	85 dB(A) (incertitude 3 dB(A))
Vibrations (perçage métal)	< 2.5 m/s² (incertitude 1.5 m/s²)
Entretien	Nettoyer avec chiffon sec, vérifier balais carbone périodiquement
Pièces détachées	Balais carbone (code 999054), batterie, chargeur
Garantie	Conforme aux réglementations nationales (voir certificat)
Température de charge	0°C à 50°C
Temps de charge (ex. batterie 1.5 Ah)	Environ 22 min (avec chargeur UC18YFSL)

FOIRE AUX QUESTIONS - DN18DSL (Basic ) HITACHI

Comment charger la batterie ?

Branchez le chargeur sur une prise secteur. Insérez la batterie dans le chargeur. La lampe témoin clignote en rouge pendant la charge et reste allumée fixe quand la charge est terminée. Attendez que la batterie refroidisse si elle est chaude avant de charger.

Comment vérifier la charge restante de la batterie ?

Appuyez sur le bouton du témoin de puissance résiduelle. Les voyants LED indiquent le niveau : 3 voyants = batterie pleine, 1 voyant = batterie faible (recharger rapidement).

Comment installer la poignée latérale ?

Retirez la vis de la poignée latérale. Glissez la poignée sur le col de l'outil et serrez la vis pour la fixer solidement. Elle peut être montée de chaque côté selon votre confort.

Comment inverser le sens de rotation ?

Utilisez le commutateur de sens de rotation situé près de la gâchette. Poussez-le vers la gauche pour rotation horaire, vers la droite pour anti-horaire. Ne changez pas de sens lorsque le moteur tourne.

Comment remplacer les balais en carbone ?

Retirez le capuchon du balai. Utilisez un tournevis pour déclipser le balai usé. Insérez un nouveau balai (réf. HITACHI 999054) en alignant le clou avec la section de contact. Remettez le capuchon. Vérifiez que le balai coulisse librement.

Que faire si la batterie surchauffe ?

Si la batterie devient trop chaude pendant l'utilisation, la protection intégrée coupe l'alimentation. Laissez la batterie refroidir complètement avant de la réutiliser ou de la recharger. Évitez de charger une batterie chaude.

Puis-je utiliser une batterie non HITACHI ?

Non, utilisez uniquement les batteries originales HITACHI spécifiées. L'utilisation d'une autre batterie peut compromettre la sécurité et les performances, et annuler la garantie.

Comment entretenir la perceuse ?

Nettoyez l'extérieur avec un chiffon sec ou légèrement savonneux. N'utilisez pas de solvants. Vérifiez régulièrement les vis de fixation et le serrage du mandrin. Vérifiez l'usure des balais carbone tous les 50 heures d'utilisation environ.

Quelle est la garantie ?

HITACHI garantit ses outils électriques conformément aux réglementations nationales. La garantie couvre les défauts de fabrication mais pas l'usure normale, la mauvaise utilisation ou les dommages accidentels. Conservez le certificat de garantie fourni.

Comment stocker la batterie en cas d'inutilisation prolongée ?

Pour une inutilisation de plus de 3 mois, chargez la batterie à fond avant de la ranger. Stockez-la dans un endroit sec entre 0°C et 40°C. Retirez la batterie de l'outil. Une batterie faiblement chargée peut se détériorer.

MODE D'EMPLOI DN18DSL (Basic ) HITACHI

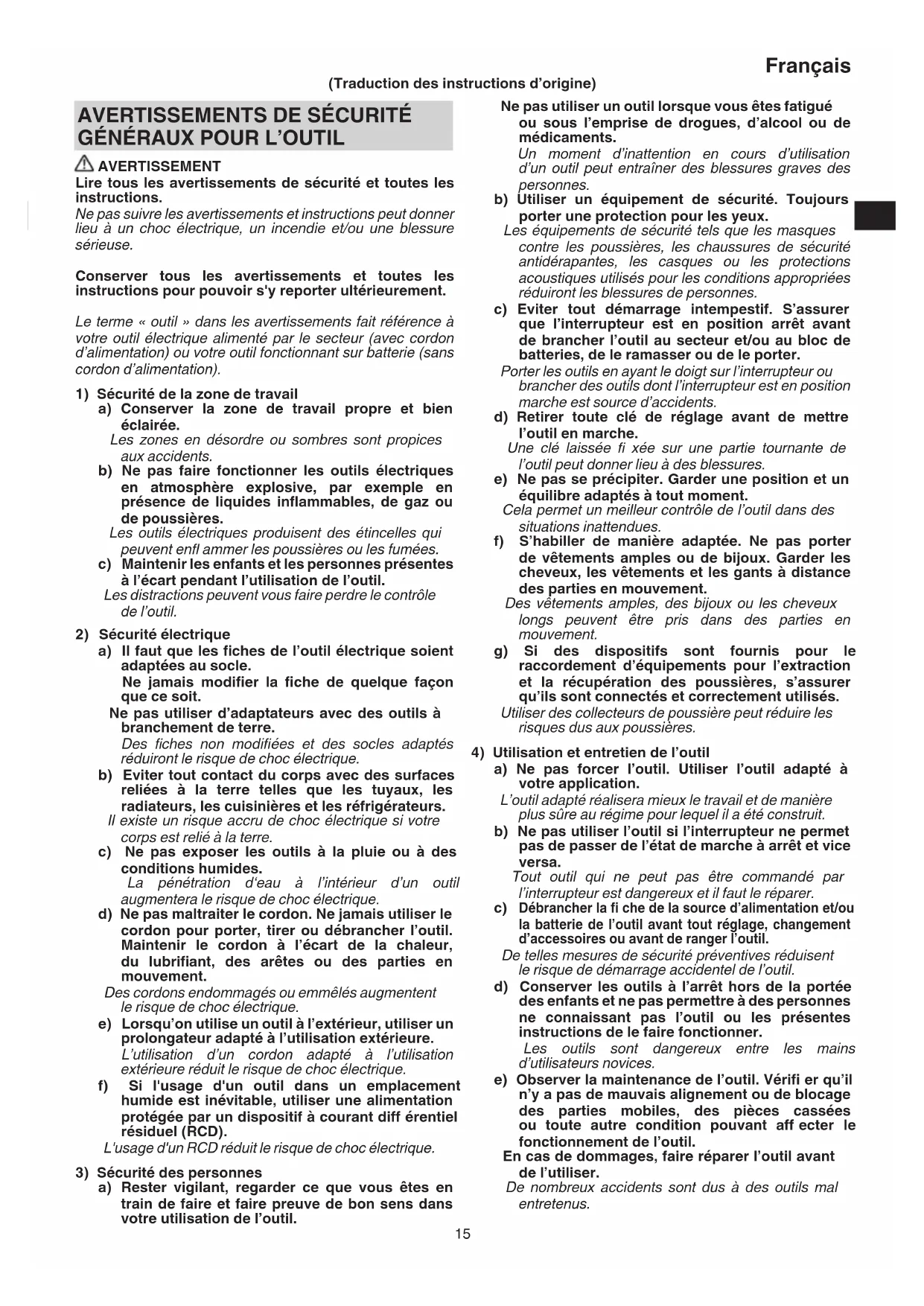

Lire tous les avertissements de sécurité et toutes les instructions.

Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil » dans les avertissements fait-reference à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée.

Les zones en désordre ou sombres sont propices aux accidents.

b) Ne pas faire fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières.

Les outils électriques produit des étincelles qui peuvent enfl ammer les poussières ou les fumées.

c) Maintenir les enfants et les personnes presentes à l'ecart pendant l'utilisation de l'outil.

Les distractions peuvent vous faire perdre le contrôle de l'outil.

2) Sécurité électriche

a) Il faut que les fiches de l'outil électrique soient adaptations au socle.

Ne jamais modifier la fiche de chaque façon que ce soit.

Ne pas utiliser d'adaptateurs avec des outils à branchement de terre.

Des fiches non modifiées et des socles adaptés réduiront le risque de chocoléctrique.

b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs.

Il existe un risque accru de chocoléctrique si votre corps est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des conditions humides.

La penetration d'eau à l'intérieur d'un outil augmentera le risque de chocolélectrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'ecart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement.

Des cordons endommages ou emmêlés augmentent le risque de chocoléctrique.

e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapte à l'utilisation extérieure réduit le risque de choc électrique.

f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différéntiel résiduel (RCD).

L'usage d'un RCD réduit le risque de chocolélectrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous etes en train de faire et faire preuve de bon sens dans votre utilisation de I'outil.

Ne pas utiliser un outil lorsque vous estes fatigué ou sous l'emprise de drogues, d'alcool ou de medicaments.

Un moment d'inattention en cours d'utilisation d'un outil peut entrainer des blessures graves des personnes.

b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux.

Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidéravantes, les casques ou les protections acquistiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

c) Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter.

Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.

d) Retirer toute clé de réglage avant demettre l'outil en marche.

Une clé laissée fi xée sur une partie tournante de l'outil peut donner lieu à des blessures.

e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment.

Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement.

Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le raccordement d'equipements pour l'extraction et la recupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés.

Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application.

L'outil adapte réalisera moins le travail et de maniere plus sure au régime pour lequel il a ete construit.

b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa.

Tout outil qui ne peut pas etre commande par I'interrupteur est dangereux et il faut le réparer.

c) Débrancher la fi che de la source d'alimentation et/ou la batterie de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil.

De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.

d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les générées instructions de le faire fonctionner.

Les outils sont dangereux entre les mains d'utilisateurs novices.

e) Observer la maintenance de l'outil. Verifi er qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil.

En cas de dommages, faire réparer l'outil avant de l'utiliser.

De nombreux accidents sont dus à des outils mal entretenus.

f) Garder aff utes et propres les outils permettant de couper.

Des outils destinés à couper correctement entretenus avec des pieces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôle.

g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser.

L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Utilisation des outils fonctionnant sur batteries et précautions d'emploi

a) Ne recharger qu'vec le chargeur specifi e par le fabricant.

Un chargeur qui est adapté à un type de bloc de batteries peut creer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries.

b) N'utiliser les outils qu'avec des blocs de batteries spécifique quement designés.

L'utilisation de tout autre bloc de batteries peut creer un risque de blessure et de feu.

c) Lorsqu'un bloc de batteries n'est pas utilisé, le maintainir à l'écart de tout autre objet métallique, par exemple trombones, pieces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre.

Le court-circuitage des bornes d'une batterie entre elles peut cause des brûlures ou un feu.

d) Dans de mauvaises conditions, du liquide peut etre ejecte de la batterie ; eviter tout contact. En cas de contact accidentel, nettoyer a I'eau. Si le liquide entre en contact avec les yeux, recherche en plus une aide medicale.

Le liquide ejecté des batteries peut cause des irritations ou des brûlures.

6) Maintenance et entretien

a) Faire entretenir l'outil par un réparateur qualifié éutilisant uniquement des pieces de rechange identiques.

Cela assurera le maintain de la sécurité de l'outil.

PRECAUTIONS

Maintenir les enfants et les personnes infirmes éloignés.

Lorsque les outils ne sont pas utilisés, ils doivent être ranges hors de portée des enfants et des personnes infirmes.

AVERTISSEMENTS DE SECURITE POUR PERCEUSE D'ANGLE SANS FIL

1. Utiliser la ou les poignées auxiliaires si elles sont fournies avec l'outil.

Toute perte de contrôle peut entraîner des blessures.

1. Tenir l'outil électrique par les surfaces isolées permettant de l'agripper pour effectuer une opération où l'accessoire de coupe peut entraire en contact avec des fi ls électriques masqués.

Le contact de l'accessoire de coupe et des fixations avec un fi sous tension peut transmettre du courant dans les pieces metalliques exposées de l'outil et electrocutter l'opérateur.

AVERTISSEMENTS DE SECURITE SUPPLEMENTaires

1. S'assurer que la zone à performer ne présente aucune obstacle masqué, notamment un cablege électrique ou des conduites d'eau ou de gaz. Percer dans les éléments mentionnés ci-dessus présente un risque de décharge électrique ou court-circuit, de fuite de gaz ou d'autres dangers susceptibles de provoquer des accidents ou blessures graves.
2. Tenir fermement l'outil pendant le fonctionnement.
   Ne pas respecter cette consigne presente un risque d'accident ou de blessures.
3. Fixer la piece à percer en place. Une piece serrée avec des dispositifs de serrage ou placé dans un état est maintainue plus solidement en place qu'avac les mains.
4. Préparer et vérifier l'environnement de travail. Vérifier si l'environnement de travail convient aux précautions suivantes.
5. Ne pas laisser de corps étrangers pénétre par le trou de raccord de la batterie rechargeable.
6. Ne jamais désassembler la batterie rechargeable et le chargeur.
7. Ne jamais court-circuiter la batterie rechargeable. Le court-circuitage de la batterie provoquera un courant électrique puissant et une surchauff e. Cela présente un risque de brûlure ou de dégât à la batterie.
8. Ne pas jeter la batterie au feu. Elle pourrait exploser.
9. Apporter la batterie au magasin ou elle a ete achetee des que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne pas jeter de batterie usagée.
10. Ne pas insérer d'objets dans les fentes d'aération du chargeur. L'insertion d'objets metalliques ou de produits infil ammables dans les fentes d'aération du chargeur presente un risque d'électrocution ou de dégât du chargeur.
11. Lors du montage d'un foret ou d'une mèche dans le mandrin sans clavettes, serrer suffisamment le manchon. Si ce dernier est trop lâche, le foret ou la mèche risque de glisser ou de tomber et blesser quelqu'un.
12. Repos de l'appareil après un travail continu.
13. Àpres utilise pour un vissage continu de vis à bois, laisser l'appareil reposer pendant 15 minutes lors du remplacement de la batterie. La température du moteur, du commutateur, etc. augmentera si le travail est repris tout de suite après le remplacement de la batterie, ce qui risque de provoquer un grillage.
14. Le moteur peut s'arreter en cas de surcharge de l'outil.
    Le cas échéant, relâcher le commutateur de l'outil et éliminer la cause de la surcharge.
15. Il se peut que la rotation du moteur se verrouille et s'arrête pendant que l'outil est utilisé comme perceuse. Pendant le fonctionnement de la perceuse-visseuse, faire attention à ne pas verrouiller le moteur.
16. Si le moteur est verrouillé, éteindre immédiatement l'outil. Si le moteur reste verrouillé pendant un certain temps, le moteur ou la batterie peuvent brûler.
17. L'utilisation de la batterie dans un environnement froid (en dessous de 0 degré centigrade) peut parfois entraîner un affaïblissement du couple de serrage et une réduction du volume de travail. Il s'agit toute fois d'un phénomène purement-temporaire, et la batterie recommencerà à fonctionner normalement lorsqu'elle se sera rechauffée.
18. Installer fermement le crochet. Une mauvaise installation pourrait provoquer des blessures pendant l'utilisation.

19. Ne pas regarder directement dans la lumière. Cela pourrait provoquer des lésions oculaires.

20. Ne pas utiliser le mandrin automatique à la place d'outils manuels ou à des fi ns de serrage. Sinon, vous risquez d'endommager l'appareil.

21. Le moteur de ce produit contient un aimant perma nent puissant.

Voudevez observer les precautions suivantes relatives à l'adherence de copeaux à l'outils et à l'effet et de l'aimant permanent sur les apparciels électroniques.

Ne placez pas l'outil sur un banc ou une zone de travail jonchée de copeaux métalliques.

Les copeaux risquent d'adhérer à l'outil et de provoquer une blessure ou un dysfonctionnement.

Si des copeaux sont restés collés à l'outil, ne les touche pas.

Utilisez une Brosse pour les décrocher.

Vous risquez sinon de vous blesser.

Si vous portez un pacemaker ou autre dispositifélectronique Médicale, n'utilisez pas l'outil et ne vous enapprochez pas.

Le fonctionnement de votre dispositif Médical risquerait d'être aff ecté.

N'tutilisez pas l'outil a proximite d'appareils de précision tels que des téléphones cellulaires, des cartes magnétiques ou des supports de mémoire électroniques.

Vous risqueriez de provoquer un dysfonctionnement du dispositif ou de subir une perte de données.

PRECAUTIONS RELATIVES À LA BATTERIE AU LITHIUM-ION

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation.

Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lors de l'utilisation de ce produit, même si le commutateur est actionné. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue, le moteur s'arrête. Dans ce cas de fi gure, charger immédiatement la batterie.

2. En cas de surcharge de l'outil, le moteur peut s'arreter. Dans ce cas, relâcher le commutateur de l'outil et éliminer les causes de la surcharge. ÀpRES cela, vous pouvez l'utiliser à nouveau.

3. En cas de surchauff e due à un travail trop intensif, l'alimentation de la batterie peut se couper.

Dans ce cas, arrêté toute utilisation de la batterie et la laisser refroidir. ÀpRES cela, vous pouvez l'utiliser à nouveau.

En outre, respecter la précaution et l'advertissement suivants. AVERTISSEMENT

Afin d'éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et inflammation, respecter scrupuleusement les précautions suivantes:

1. S'assurer que les copeaux et la poussière ne s'accumulent pas sur la batterie.
2. Pendant la tâche, s'assurer que les copeaux et la poussière ne tombent pas sur la batterie.
   S'assurer que les copeaux et la poussière qui tombent sur l'outil lors de la tâche ne s'accumulent pas sur la batterie.
   Ne pas conserver une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.
   O Avant de stocker une batterie, retiret tous les copeaux et la poussiere qui ont pu y adhérer et ne pas la ranger avec des pièces métalliques (vis, clous, etc.).

3. Ne pas pincer la batterie à l'aide d'un objet pointu tel qu'un clou. Ne pas la frapper à l'aide d'un marteau. Ne pas marcher dessus, ni la lancer ou la soumettre à un chic physique important.

4. Ne pas utiliser une batterie dont l'extérieur est déformé ou laïssse penser qu'elle est défectueuse.

5. Ne pas insérer la batterie à l'envers (pôles inversés).
6. Ne pas raccorder directement la batterie à une prise électrique ou à un allume-cigare.
7. Ne pas utiliser la batterie à d'autres fins que celle spécifique ee.
8. En cas d'éché c du chargement d'une batterie, même après un certain délaï, arrêter immédiatement le rechargement.
9. Ne pas exposer la batterie à des températures ou une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).
10. Maintenir la batterie à l'écart de toute flamme en cas de détéction d'uneuite ou d'une mauvaise odeur.
11. Ne pas utiliser à proximé d'une source puissant d'électricité statique.
12. En cas de fuite de la batterie, de mauvaise odeur, de generation de chaleur, de decoloration, de déformation ou d'anomalie en cours d'utilisation, de rechargement ou d'entreposage, oter immediatement la batterie de l'équipment ou du chargeur de batterie et cesser de l'utiliser.

ATTENTION

1. En cas de projection dans les yeux du liquide ayant fui de la batterie, ne pas se frottier les yeux, les rincer a l'eau claire et contacter immidiatement un medecin.
   En l'absence de traitement, le liquide peut provoquer des lésions oculaires.
2. En cas de projection du liquide ayant fui de la batterie sur la peau ou les vêtements, rincer immédiatement ces derniers à l'eau claire (au robinet).
   Le liquide peut provoquer une irritation de la peau.
3. En cas de détention de rouille, de mauvaise odeur, de surchauff e, de decoloration, de deformation et/ou autres anomalies lors de la première utilisation de la batterie, ne pas utiliser cette dernière et la renvoyer au fournisseur ou au fabricant.

AVERTISSEMENT

Si des corps étrangers conducteurs s'introduisent dans la borne de la batterie lithium-ion, un court-circuit peut se produit dans la batterie et provoquer un incendie. Lors du stockage d'une batterie lithium-ion, veiller à suivre scrupuleusement les instructions suivantes.

Ne pas placer de débris conducteurs, de clous ou de morceaux de fi Is électriques en fer ou en cuivre dans le boîtier de rangement.
Pour éviter tout court-circuit, charger la batterie dans l'outil ou insérer le couvercle de la batterie à fond, de manière à ne plus voir le ventilateur.

SYMBOLS

AVERTISSEMENT

Les symboles suivants sont utilisés pour l'outil. Bien se familiariser avec leur signifi cation avant d'utiliser l'outil.

	DN14DSL / DN18DSL : Perceuse d'angle a batterie
	Lire tous les avertissements de sécurité et toutes les instructions.
	Pour les pays européens uniquement Ne pas jeter les apparciels électriques dans les ordures menagères ! Conformément à la directive européen 2002/96/CE relative aux déchets d'équipements électriques ou electronics (DEEE), et à sa transposition dans la législation nationale, les apparciels électriques doivent être collectés à part et être soumis à un recyclage respectieux de l'environnement.
V Tension nominale
n0	Vitesse à vide
	Bois
	Métal
	Vis à bois
	Capacité de perçage du mandrin
kg	Poids (Selon la procédure EPTA 01/2003)
	Bouton ON
	Bouton OFF
	Capacité de la batterie
	Commutateur de puissance batterie résiduelle
	Rotation dans le sens horsaire
	Rotation dans le sens anti-horaire
	La puissance résiduelle de la batterie est presque nulle. Recharger la batterie le plus vite possible.
	La puissance résiduelle de la batterie est à la moitié.
	La puissance résiduelle de la batterie est suffi sante.

ACCESSIONS STANDARD

Outre l'unité principale (1), l'emballage contient les accessoires repertoriés à la page 154. Les accessoires standard sont sujets à changement sans prévis.

APPLICATIONS

Serrage et retrait de vis à bois.
O Perçage de diff érents métaux
Forage de diff érents bois

SPECIFICATIONS

Les spécifi cations de cet outil sont enumeratedes dans le tableau de la page 154.

REMARQUE

Par suite du programme permanent de recherche et de développement HITACHI, ces spécifi cations peuvent faire l'objet de modifi cations sans avis préalable.

CHARGE

Avant d'utiliser l'outil électrique, charger la batterie comme suit.

1. Branchez le cordon d'alimentation du chargeur' a une prise secteur.

Quand on raccorde la fi che du chargeur à une prise murale, la lampe temoin clignote en rouge (à intervalles d'une seconde).

1. Insérer la batterie dans le chargeur.

Insérez fermement la batterie dans le chargeur comme illustré sur Fig. 2.

1. Charge

Quand une batterie est insereedans le chargeur, la charge commence et la lampe temoin s'allume en rouge.

Quand la batterie est complètement chargée, la lampé témoin clignote en rouge. (À intervalles d'une seconde) (Voir Tableau 1)

Pilot indication de lampe

Les indications de la lampe témoin sont indiquées dans le tableau 1, selon l'etat du chargeur ou de la batterie rechargeable.

Tableau 1

Indications de la lampe tímoin
Lampe tímoin (rouge)	Avant la charge	Clignote	S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)
	Pendant la charge	S'allume	S'allume sans interruption
	Charge terminée	Clignote	S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)
	Veille en surchauff e	Clignote	S'allume pendant 1 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)	Batterie en surchauff e. Impossible de charger. (La charge commercera une fois que la batterie sera froide).
	Charge impossible	Scintille	S'allume pendant 0,1 seconde. Ne s'allume pas pendant 0,1 seconde. (Éteint pendant 0,1 seconde)	Anomalie de la batterie ou du chargeur

• Au sujet des températures et de la durée de charge de la batterie. Les températures et la durée de charge sont indiquées dans le tableau 2

Tableau 2

Batterie\Chargeur		UC18YFSL UC18YK$L
Tension de charge V 14,4 V Å 18	V
Poids kg 0,5 0,35
Températures de recharge de la batterie 0°C Å 50°C
Durée de charge selon la capacité de la batterie,approx. (à 20°C)
1,5 Ah	min.	22	40
2,0 Ah	min.	30	60
2,5 Ah	min.	35	75
3,0 Ah	min.	45	90
4,0 Ah	min.	60	120
5,0 Ah	min.	75	150
Nombre de piles 4 Å 10

REMARQUE

Le temps de recharge peut varier selon la température et la tension de la source d'alimentation.

ATTENTION

Si le chargeur de batterie a ete utilise en continu, une surchauff e risque de se produire, ce qui peut provoquer des dysfonctionnements. Une fois la charge terminée, attendez 15 minutes avant la prochaine charge.

1. Debrancher le cordon d'alimentation du chargeur de la prise secteur.

2. Tenir fermement le chargeur et degager la batterie. REMARQUE

Bien partager la batterie du chargeur après usage, et la conserver.

ATTENTION

Si la batterie est chargée alors qu'elle est encore chaude parce qu'elle a eté laissée longtemps dans un endroit exposé à la lumière directe du soleil ou qu'elle vient d'être utilisée, la lampe temoin du chargeur s'allume pendant 1 seconde, ne s'allume pas pendant 0,5 secondes (arret pendant 0,5 secondes). Dans ce cas, commencez par laisser la batterie refroidir avant de démarrer le chargement.

Lorsque la lampe témoin scintille (à intervalles de 0,2 seconde), vérifi ez la présence de corps étrangers dans le connecteur de batterie du chargeur. En l'absence de corps étrangers, il s'agit probablement d'un dysfonctionnement de la batterie ou du chargeur. Les confi er à un service d'entretien autorisé.

• Comme le micro-ordonateur intégré nécessite environ 3 secondes pour confirmer le chargement de la batterie lorsque le chargeur est retire, attendez au moins 3 secondes avant de le reinsérer pour poursuivre le chargement. Si la batterie est reinsérée dans un-delai de 3 secondes, elle n'est peut-être pas correctement chargee.

François

Si la lampe temoin ne clignote pas en rouge (toutes les secondes), meme avec le cordon du chargeur branché sur l'alimentation, cela indique que le circuit de protection du chargeur est peut-etre activé.

Débrancher le cordon ou la fi che de l'alimentation, puis rétabir la connexion au bout d'une trentaine de secondes. Si cela ne provoque toujours pas le clignotement en rouge (toutes les secondes) de la lampe témoin, apporter le chargeur dans un service après Hitachi agréé.

INSTALLATION ET FONCTIONNEMENT

Action Figure Page
Retrait et insertion de la batterie	1 155
Charge	2 155
Installation/retrait de la poignée latérale	3 155
Retrait et installation du crochet	4 155
Démontage et montage du support de poignée avec mandrin (mandrin à clé uniquement)	5 155
Démontage et montage du mandrin avec poignée (mandrin à clé uniquement)	6 156
Témoin lumineux de puissance batterie résiduelle	7 156
Comment utiliser la DEL d'éclairage	8 156
Fixation de la mèche	9 156
Inversement du sens de rotation	10 156
Fonctionnement du commutateur	11 156
Vérifi cation et remplacement du balai en carbone	12 157
Sélection des accessoires	— 158

ENTRETIEN ET VÉRIFICATION

1. Inspection de l'outil

Étant donné que l'utilisation d'un outil émoussé réduira le rendement et entrainera eventuelle un mauvais fonctionnement du moteur, aiguiser ou replacer l'outil dés qu'une abrasion apparait.

2. Verification des vis de fixation

Vérifier régulierement toutes les vis de fixation et s'assurer qu'elles sont bien serrées. S'il advient qu'une vis se desserre, la desserer immediatement. Le fait de négliger ce point pourrait entrainer de graves dangers.

3. Entretien du moteur

Le bobinage de l'ensemble moteur est le « cœur » même de l'outil électrique. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

4. Contrôle des balais en carbone (Fig. 12)

Le moteur utilise des balais en carbone qui sont des pieces qui s'usent. comme un balai en carbone trop use peut detériorer le moteur, replacer les balais en carbone par des neufs lorsqu'ils sont usés ou pres de la « limite d'usure » ⑧. En outre, toujours maintainir les balais en carbone propres et veiller à ce qu'ils coulissant librement dans les supports.

REMARQUE

Lors du remplacement des balais en carbone par des neufs, bien utiliser des balais en carbone Hitachi, N° de code 999054.

5. Replacement d'un balai en carbone

Pour 'sortir le balai en carbone, commencer par retarder le capuchon du balai, puis decrocher la saillie du balai en carbone avec un tournevis a tete plate, etc.

Pour installer le balai en carbone, désir le sens de façon que le clou du balai en carbone s'adapte à la section de contact à l'extérieur du tube de balai. Puis l'enforcer du doigt. Enfin, remettre le capuchon du balai en place.

ATTENTION

Bien veiller impératifement à insérer le clou du balai en carbone dans la section de contact à l'extérieur du tube de balai. (On pourrait insérer n'importe lequel des deux clous fournis.)

Proceder avec précaution, car une erreur dans cette opération risque de déformer le clou du balai en carbone et d'endommager précocement le moteur.

6. Nettoyage de l'extérieur

Quand la perceuse d'angle est sale, essuyez-la avec un chiffon sec et doux ou un chiffon imbibé d'eau savonneuse. N'utilise pas de solvant au chlorde, d'essence ou de diluant, car ils font fondre les matieres plastiques.

7. Rangement

Rangez la perceuse d'angle dans un endroit où la température est inférieure à 40^ et hors de portée des enfants.

REMARQUE

Si l'on prévoit de ne pas utiliser la batterie pendant une longue période (3 mois ou plus), veiller à ce qu'elle soit entierement chargée avant de la ranger. Une batterie moins chargée pourrait ne plus se recharger correctement après une longue période de stockage.

REMARQUE

Stockage des batteries au lithium-ion.

S'assurer que les batteries au lithium-ion ont ete entierement chargees avant de les stocker.

Le stockage prolongé de batteries faiblement chargées peut entrainer une dépréciation des performances, réduisant considérablement la durée d'autonomie des batteries alors incapables de tener une charge.

Il est cependant possible de recouvrer la capacité d'autonomie d'une batterie considérablement endommagée en alternant deux à cinq fois charge etutilisation.

Si la durée d'autonomie de la batterie reste extrémement courte malgré les charges et utilisations consécutives, considérer la batterie en fin de vie et s'en procurer une neue.

ATTENTION

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

Avis important sur les batteries pour outils électriques sans fi I Hitachi

Toujours utiliser une de nos batteries originales spécifiées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fi l s'il est utilisé avec une batterie autre que celle que nous avons spécifique, ou encore si la batterie est démontee et modifiée (par exemple, le démontage et remplacement des cellules ou autres composants internes).

GARANTIE

Nous garantissons que l'ensemble des outils electriques Hitachi sont conformes aux reglementations spécifi ques statutaires/nationales. Cette garantie ne couvre pas les defaults ni les dommages inherents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuillez envoyer l'outil électrique, en l'état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du mode d'emploi, dans un service après-venture Hitachi/agréé.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conformes à ISO 4871.

Niveau de puissance sonore pondérée A :

84 dB (A) (DN14DSL)

85 dB (A) (DN18DSL)

Niveau de pression acoustique ponderee A:

73 dB (A) (DN14DSL)

74 dB (A) (DN18DSL)

Incertitude K:3 dB (A).

Porter des protections anti-bruit.

Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées conformément à EN60745.

Perçage du métal :

Valeur d'émission de vibration a_h , D < 2.5 m/s^2

Incertitude K = 1,5 m/s²

La valeur totale des vibrations a ete mesurée par une methode d'essai standard et peut etre utilise pour comparer un outil a un autre.

Elle peut également être utilisée pour une évaluation préliminaire du niveau d'exposition.

AVERTISSEMENT

La valeur d'émission de vibrations en fonctionnement de l'outil électrique peut être différante de la valeur totale déclarée, en fonction des utilisations de l'outil.
- Identifier les mesures de protection de l'utilisateur fondées sur une estimation de l'exposition en conditions d'utilisation (tenant compte de tous les aspects du cycle d'utilisation, tels que les moments ou l'outil est mis hors tension ou lorsqu'il tourne à vide en plus des temps de déclenchements).

REMARQUE

Par suite du programme permanent de recherche et de développement HITACHI, ces spécifi cations peuvent faire l'objet de modifi cations sans avis préalable.

Parc de l'Eglantier 22, rue des Cerisiers, Lisses-C.E. 1541

91015 EVRY CEDEX, France

Tel: [phone]

Fax: [phone]

URL: http://www.hitachi-powertools.fr
