Produkttype	Trådløs vinkeldrill
Merke	HITACHI
Modell	DN18DSL (Basic)
Nominell spenning	18 V
Batteritype	Lithium-ion
Batterikapasitet	1.5 Ah til 5.0 Ah (avhengig av modell)
Kompatibel lader	UC18YFSL / UC18YKSL
Borekapasitet (tre)	Opptil 25 mm
Borekapasitet (metall)	Opptil 10 mm
Chuck	Nøkkelfri
Vekt (med batteri)	Omtrent 1,8 kg
Hovedfunksjoner	Boring, skruing
Rotasjonsretning	Reversibel (med klokken / mot klokken)
Innebygd beskyttelse	Overbelastning, overoppheting, dyp utlading
Sikkerhet	Sidehåndtak, spindellås
Lydnivå (lydtrykk)	74 dB(A) (usikkerhet 3 dB(A))
Lydnivå (effekt)	85 dB(A) (usikkerhet 3 dB(A))
Vibrasjoner (boring metall)	< 2.5 m/s² (usikkerhet 1.5 m/s²)
Vedlikehold	Rengjør med tørr klut, kontroller kullbørster jevnlig
Reservedeler	Kullbørster (kode 999054), batteri, lader
Garanti	I henhold til nasjonale forskrifter (se sertifikat)
Ladetemperatur	0°C til 50°C
Ladetid (f.eks. batteri 1.5 Ah)	Omtrent 22 min (med lader UC18YFSL)

Ofte stilte spørsmål - DN18DSL (Basic ) HITACHI

Hvordan lader jeg batteriet?

Koble laderen til en stikkontakt. Sett batteriet inn i laderen. Indikatorlampen blinker rødt under lading og lyser fast når ladingen er fullført. Vent til batteriet er avkjølt hvis det er varmt før lading.

Hvordan sjekker jeg gjenværende batterilading?

Trykk på knappen for restladningsindikatoren. LED-lampene viser nivået: 3 lys = batteri fullt, 1 lys = batteri svakt (lad opp snart).

Hvordan installerer jeg sidehåndtaket?

Fjern skruen fra sidehåndtaket. Skyv håndtaket over verktøyhalsen og stram skruen for å feste det godt. Den kan monteres på begge sider etter eget ønske.

Hvordan reverserer jeg rotasjonsretningen?

Bruk rotasjonsretningsbryteren som sitter nær avtrekkeren. Skyv den til venstre for med klokken rotasjon, til høyre for mot klokken. Ikke endre retning mens motoren går.

Hvordan bytter jeg kullbørstene?

Fjern børstedekselet. Bruk en skrutrekker for å løsne den slitte børsten. Sett inn en ny børste (ref. HITACHI 999054) ved å justere stiften med kontaktflaten. Sett på dekselet igjen. Kontroller at børsten glir fritt.

Hva gjør jeg hvis batteriet overopphetes?

Hvis batteriet blir for varmt under bruk, kutter den innebygde beskyttelsen strømmen. La batteriet avkjøles helt før gjenbruk eller lading. Unngå å lade et varmt batteri.

Kan jeg bruke et batteri som ikke er HITACHI?

Nei, bruk kun originale HITACHI-batterier som spesifisert. Bruk av annet batteri kan kompromittere sikkerhet og ytelse, og ugyldiggjøre garantien.

Hvordan vedlikeholder jeg boret?

Rengjør utsiden med en tørr eller lett såpevåt klut. Ikke bruk løsemidler. Kontroller festeskruer og chuck-stramming jevnlig. Kontroller slitasje på kullbørster omtrent hver 50. driftstime.

Hva er garantien?

HITACHI garanterer sine elektroverktøy i henhold til nasjonale forskrifter. Garantien dekker produksjonsfeil, men ikke normal slitasje, feil bruk eller utilsiktede skader. Oppbevar medfølgende garantibevis.

Hvordan oppbevarer jeg batteriet ved lengre tids inaktivitet?

Ved inaktivitet i mer enn 3 måneder, lad batteriet helt opp før lagring. Oppbevar det tørt mellom 0°C og 40°C. Ta batteriet ut av verktøyet. Et svakt ladet batteri kan forringes.

BRUKSANVISNING DN18DSL (Basic ) HITACHI

Kortslutting av batteripolerna kan ansakj braennkada ellbrand.

Vatska som lacker fran batteriet kan orsaka irritation erer brannskador.

6) Service

2. Kontroll av monteringsskruvar

6. Rengöring av utsidan

Brug af stovopsamling kan reducere stovrelateredes risici.

Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.

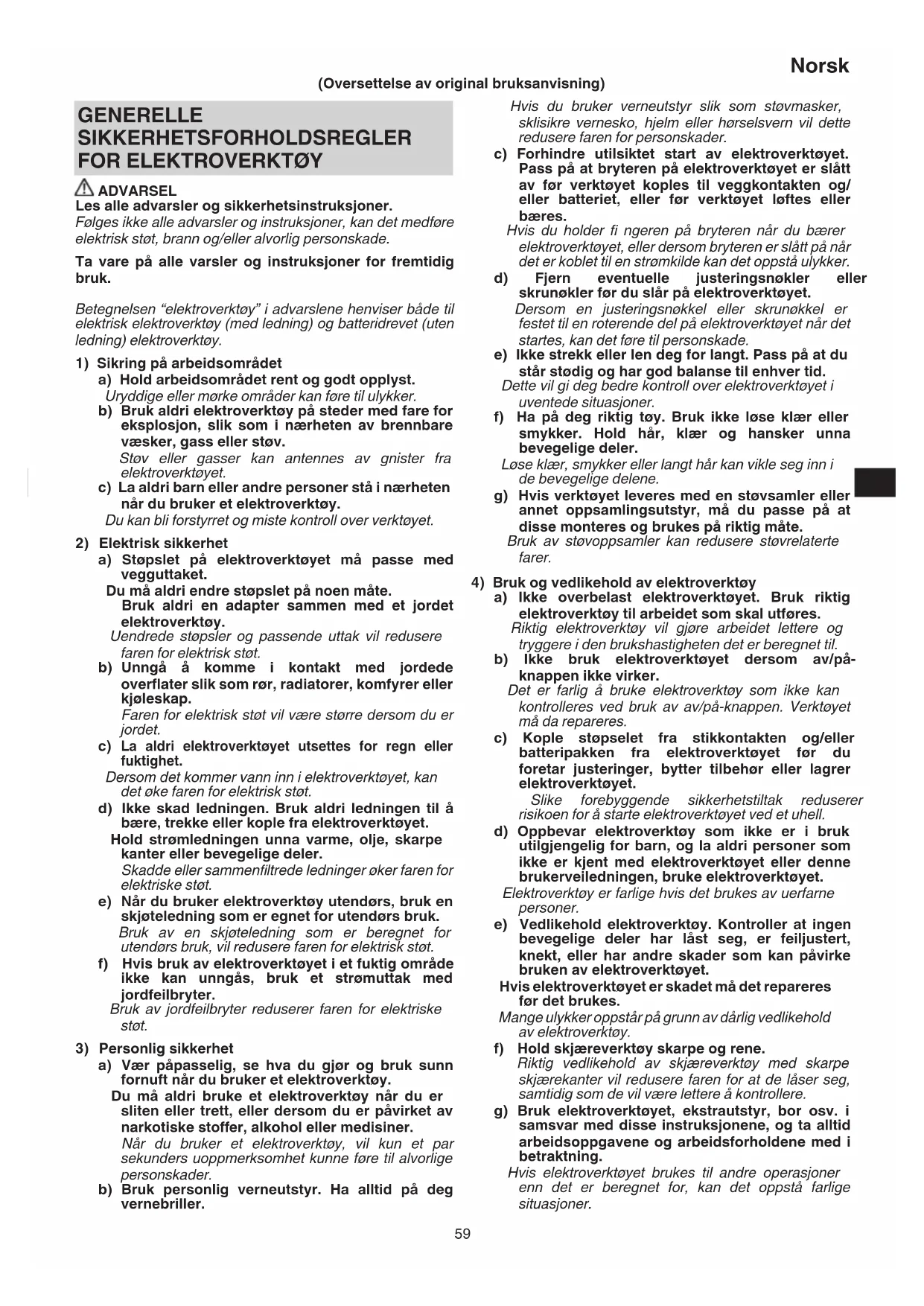

(Oversettelse av original bruksanvisning)

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKTOY

ADVARSEL

Les alle advarsler og sikkerhetsinstruksjoner.

Folges ikke advorsler og instruksjoner, kan det medfrolelektrisk stot, brann og/eller alvorlig personskade.

Ta vare pà alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advansiene henviser bade til elektrisk elektroverktøy (med ledning) og batteridrevet (uten ledning) elektroverktøy.

a) Hold arbeidsomradet rent og godt opplyst.

Uryddige ell erke omrader kan fore til ulykker.

b) Bruk aldri elektroverktoy pa steder med fare for eksplosjon, sik som i nærheten av brennbare vasker, gass ell er stov.

Stov eller gasser kan antennes av gnister fra elektroverktoyet.

c) La aldri barn erller andre personer sta i nærhen纳税 du bruker et elektroverktoy.

Du kan bli forstyrret og miste kontroll over verktoyet.

2) Elektrisk sikkerhet

a) Stopslet pa elektroverktoyet ma passer med vegguttaket.

Du ma aldri endre stopslet pa noen mate.

Bruk aldri en adapter samen med et jordet elektroverktoy.

b) Unngå akommen i kontakt med jordede overflater sik som rør, radiatorer, komfyrer erler kjoleskap.

c) La aldri elektroverktoyet utsettes for regn eller fuktighet.

Dersom detkommenvanninnielektroverktoyet,kan det oke faren for elektrisk stot.

d) Ikke skad ledningen. Bruk aldri ledningen til Å bare, trekke eller kople fra elektroverktøyet.

Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.

Skadde eller sammenfiltrede ledninger øker faren for elektriske stot.

e) Nár du bruker elektroverktóy utendørs, bruk en skjoteledning som er egnet for utendørs bruk.

Bruk av en skjoteledning som er beregnet for utendors bruk, vil redusere faren for elektrisk stat.

f) Hvis bruk av elektroverktoyet i et fuktig omrade...,
ikke kan unngas, bruk et stromuttak med.
jordfeilbryter.

Bruk av jordfeilbryter reduserer faren for elektriske stot.

3) Personlig sikkerhet

a) Vær papiasselig, se hva du gjør og bruk sunn fornuft nár du bruker et elektroverktøy.

Du ma aldri bruke et elektroverktoy nár du er sliten ell er trett, ell der som du er pavirket av narkotiske stoffer, alkohol eller medisiner.

Hvis du bruker verneutstyr slick som stovmasker, sklisikre vernesko, hjelm aller horselsvern vil dette redusere faren for personskader.

c) Forhindre utilisiktet start av elektroverktoyet. Pass pa at bryteren pa elektroverktoyet er slatt av for verktoyet koples til veggkontakten og/ eller batteriet, ellr for verktoyet loftes eller bares.

Hvis du holder fi ngeren pa bryteren nár du bærer elektroverktøyet, ellr dersom bryteren er slatt pa nár det er koblet til en stromkilde kan det oppsta ulykker.

d) Fjern eventuelle justeringsnokler aller skrunokler for du slar pa elektroverktoyet.

Dersom en justeringsnokkel aller skrunokkel er festet til en roterende del pa elektroverktoyet nár det startes, kan det fore til personskade.

Dette vil gi deg bedre kontroll over elektronverktøyet i uventede situasjoner.

f) Ha pa deg riktig toy. Bruk ici lose klær ellersmykker.Hold här,klær og hansker unnabevegelige deler.

Lose klaer, smykker ellr langt harek kan vikle seg inn i de bevegelige delene.

g) Hvis verktoyet leveres med en stovsmler erler annet oppsmlingsutstyr, ma du passe pa at disse monteres og brukes pa riktig mate.

Bruk av stovoppsamler kan redusere stovrelaterte farer.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres.

Riktig elektroverktoy vil gjore arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.

b) Ikke bruk elektroverktoyet dersom av/pa-knappen ikke virker.

Det er farlig Å bruke elektronverktoy som ikke kan kontrolleres ved bruk av av/pa-knappen. Verktoyet ma da repareres.

c) Kople stopselet fra stikkontakten og/eller batteripakken fra elektroverktoyet ffor du foretar justeringer, bytter tilbehør erler lagrer elektroverktoyet.

Slike forebyggende sikkerhetstiltak reduserer risikoen for a starte elektroverktoyet ved et uhell.

d) Oppbevar elektroverktoy som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktoyet allerdeen brukerverledningen, bruke elektroverktoyet.

Elektroverktoy er farlige hvis det brukes av uerfarne personer.

e) Vedlikehold elektroverktoy. Kontroller at ingen bevegelige deler har LAST seg, er feiljustert, knekt, aller har andre skader som kan pavarkeBruken av elektroverktoyet.

Hvis elektroverktoyet er skadet ma det repareres for det brukes.

Mange ulykker oppstår på grunn av)därlig vedlikehold av elektroverktøy.

f) Hold skjaereverktoy skarpe og rene.

Riktig vedlikehold av skjaereverktoy med skarpe skjaerekanter vil redusere faren for at de laser seg, samtidig som de vil vare lettera kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktoyet brukes til andre operasjoner enn det er beregnet for, kan det oppsta farlige situasjoner.

5) Bruk og vedlikehold av batteridrevet verktoy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten.

En lader som passer for en batteripakke, kan forarsake brannfare his den brukes med andre batteripakker.

b) Bruk bare elektroverktøyet med spesifi sert type batteripakke.

Bruk av andre batteripakker kan före til brannfare og skader.

c) När batteripakken不解 er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene.

Kortslutting av batteripolene kan forarsake skader ell erbrann.

d) Under uvørne forhold kan væske spreute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppsta, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, ma du også søke medisinsk hjelp.

a) La kvalifi sert servicepersonell som kun bruker originale resvedeler utfore service pa elektroverktoyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer.

När det ikke er i bruk, skal elektröverktøy oppbevares utilgjengelig for barn og svakelige personer.

GENERELLE

SIKKERHETSFORHOLDSREGLER FOR BATTERIDREVET VINKELMASKIN

1. Bruk ekstrahandtak hvis de(t) folger med verktoyet.
   Mister du kontrollen kan det fore til persorskade.

2. Hold elektronverktøyet på isolerte gripeoverfl ater nár du utfører en operasjon hvor skjæverktøyet eller festetilbehør kankommen i kontakt med skjult kabling.

Kuttetilbehør og festeanordninger somkommen i kontakt med strømforende ledninger kan gjore eksponerte metalldeler pa elektroverktøyet strømforende og kan gi operatoren elektriske støt.

FLERE SIKKERHETSADVARSLER

1. Pass pà at området som skal bores er absolutt fri for skjulte hindringer, inkludert elektriske ledninger, vannog gassrør. Boring i forannevnte kan fore til elektriske støt eller kortslutning, gasslekkasje aller andre farer som kan fore til alvorlige ulykker erller skader.
2. Sorg for a holde fast verktoyet under bruk. Hvis du ikke gjør det, kan det oppsta ulykker eller skader.
3. Fest arbeidsstykket. Et arbeidsstykke som er festet med klemme aller i en skrustikke holdes sikrere enn for hand.
4. Sette opp og kontrollere arbeidsmiljoet. Kontroller om arbeidsmiljoet er egnet ved a folge forholdsreglene.
5. Ikke la fremmedlegemerkommeninn i apningen for tlikopling av oppladbart batteri.
6. Ikke demonter det oppladbare batteriet aller laderen.
7. Aldri kortslutt det oppladbare batteriet. Kortslutning av batteriet vil medfore et kraftig elektrisk stot og overoppheting. Det vil.fore til brannskader aller at batteriet skades.

8. Ikke kast batteriet pa et bäl. Hvis batteriet er brent, kan det eksplodere.

9. Ta med batteriet til butikken der det ble kjopt sa snart batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.

10. Ikke plasser gjenstander i laderens ventilasjonsapninger. Dersom metallgjenstander eller brennbare gjenstander fores inn i laderens ventilasjonsapninger kan det före til elektriske stot eller at laderen blir ødelagt.
11. Nár du monterer en bit i det nøkkellse festet má du stramme til hylsen skikkelig. Hvis hylsen ikke er strammet, kan biten gli eller falle ut og forårsake skade.
12. La encheten hvile etter kontinuerlig bruk.
13. Etter bruk for kontinuierlig tilstramming av trespassruer, ma du la encheten hvile i cirka 15 minutser nár du bytter batteriet. Temperaturen pa motoren, bryteren og lignende vil øke dersom arbeidet startes igjen rett etter at batteriet er skiftet, og kan medfore utbrenning.
14. Motoren kan stoppe dersom verktoyet blir overbelastet.
    Hvis dette skulle skje, slipp verktoybryteren og fjern arsaken til overbelastningen.
15. Motorrotasjonen kan lases nár encheten brukes som en boremaskin. Nár du bruker boremaskinen ma du passe pa at du ikke laser motoren.
16. Hvis motoren er LAST, ma du sla av strombryteren. Hvis motoren er LAST en stund kan motoren eller batteriet kan bil brent.
17. Bruk av batteriet i kalde ompigelser (under 0 grader Celsius) kan noen ganger resultere i svekket strammemoment og redusert arbeidskapasitet. Dette er imidiertid et midlertidig fenomen, og gär tilbake til det normale nár batteriet blir varmt.
18. Montere kroken sikkert. Hvis ikke kroken er godt festet, kan detøre til skader under bruk.
19. Ikke se direkte inn i lyset. Slike handlinger kan resultere i oyeskader.
20. Ikke bruk den nokkellose chucken i stedet for handverktoy ell er til strammeformal. Hvis du gjor dette, kan det fore til skade pa produit.
21. Motoren i dette produit ineholder en kraftig permanent magnet.

Spesiell forsiktigkeit bør utvises angæende spon som festes til verktøyet og magnetens eff ekt på elektroniske innretninger.

O Ikke plasser verktoyet pa en arbeidsbenk ell er et arbeidsomrade hvor metallspon finnes.
Sponet kan feste seg til verktøyet og.fore til skade ell driftsfeit.
Hvis spon har festet seg til verktoyet, seks ta på sponet eller verktoyet.
Fjern sponet med en børste.
Hvis ikke dette gjores kan skade oppsta.
- Ikke bruk verktøyet hvis du bruker en pacemaker aller andre elektroniske medisinske inn-retninger.
Funksjonen av den elektroniske innretningen kan pävirkes.
- Ikke bruk verktøyet i nærheten av presisjons innretninger som mobilitelefoner, magnetiske kort eller elektroniske minnekort.
Hvis dette gjores kan det fore til betjeningsceil, funksjonsceil erler tap av data.

ADVARSEL ANGÄENDE LITHIUM-ION BATTERI

For a oke levetiden er litium-ion batteriet utstyrt med en beskyttelsefsfunksjon som stanser utgangseff ekten.

I tilfellene 1 og 3, beskrevet nedenfor, kan motoren stoppen nár du bruker dette produktet, selv om du trykker pa knappen. Dette er ikke et problem i seg selv, men et risultat av beskyttelsefsfunksjonen.

1. Nár gjenværende batterieff ekt loper ut, stanser motoren.

1. Dersom verktøyet er overbelastet, kan motoren stanse. I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere ørsaken til overbelastning. Etter dette, kan du bruke det igjen.

2. Hvis batteriet blir overoppphetet nár elektroverktøyet blir overbelastet, kan batteristrømmen bli brutt.

I dette tilfellet ma du stanse braken av batteriet og la det bli avkjolt. Etter dette, kan du bruke det igjen.

For a forhindre lekkasje fra batteriet, varmeutvikling, roykutvikling, eksplosjoner erler antenning, sorg for a folge disse forholdsreglene.

1. Sorg for at spon og stov ikke samler seg på batteriet.
   Sorg for at spon og stov ikke faller på batteriet under arbeidet.
   Sorg for at spon og stov som faller pa elektroverktoyet\ ikke samler seg pa batteriet.
2. Ikke oppbevar et ubrukt batteri på et sted der det utsettes for spon eller støv.
   O For du lagrer et batteri, fjern all spon og stov som kan feste seg pa batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).
3. lkke stikk batteriet med en skarp gjenstand som en spiker, slå pa det med en hammer, trå pa, kast eller utsett batteriet for kraftige fysiske støt.
4. Ikke bruk et tydelig odelagt aller deformert batteri.
5. Ikke bruk batteriet med feilkoplet polaritet.
6. Ikke koble direkte til et elektrisk uttak aller bilens sigarettenner.
7. Ikke bruk batteriet til et annet formal enn det som er spesifi sert.
8. Hvis batteriladingen blir mislykkekt selv när den angitte ladetiden har gatt, ma du øyeblikelig stanse ytterligere lading.
9. Ikke plasser eller utsett batteriet for hoye temperaturer eller hoyt trykk som i en mikrobølgeovn, tørker aller i en beholder under hoyt trykk.
10. Holdes unna fl ammer umiddelbart när ekkel lukt ell er lekkasje oppdages.
11. Ikke bruk pa steder der sterk statisk elektrisitetsutladning genereres.
12. Hvis det oppstår batterilekkasje, ekkel lukt, varme genereres eller dersom batteriet blir mistarget, deformert eller på noen mæte virker unormalt under bruk, gjenopplading eller lagring, ma du fjerne det fra elektroverktøyet eller batteriladeren, og stanseBruken.

FORSIKTIG

1. Hvis det lekker væske fra batteriet og这部分kommen i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springsen, og ta kontakt med en lege øyeblinkkelig. Hvis dette ikke gjores kan væsken fore til synsproblemer.
2. Hvis bruker fár væske fra batteriet på hud eller klær, vask ordentlig med rent vann, for eksempel vann fra Springen, øyeblikelig.
   Væsken kan forårsake irritasjon på heden.
3. Hvis du finner rust, ekkel lukt, overoppheting, misfarging, deforming, og/eller andre uregelmessigheter nár du bruker batteriet for对不起 gang, ma du ikke bruke det, men returnere det til din forhandler eller leverandør.

ADVARSEL

Hvis et elektrisk ledende objektkommen i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg noye reglene for folgende innhold.

• Ikke plasser elektrisk ledende objekter som spiker eller metalltråder av jern eller kopper i oppbevaringskassen.
  For a unnga at kortslutning inntreff er, legg batteriet verktoyet eller monter batteridekslet for lagring sik at ventilatoren不解 er synlig.

SYMBOLER

ADVARSEL

Folgende symboler brukes for maskinen. Sorg for a forsta betydningen av disse symbolene for maskinen tas i bruk.

	DN14DSL / DN18DSL: Oppladbar batteridrevet vinkelborskrutrekker
	Les alle advarsler og sikkerhetsinstruksjoner.
	Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2002/96/EF om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefolge i samsvar med nasjonale lover, på elektroverktøy som har nàdd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
V	Merkespenning
n0	Ubelastet hastighet
	Tre
	Metall
	Treskrue
	Borfeste kapasitet
kg	Vekt (I henhold til EPTA-prosedyre 01/2003)
	Slå PÅ
	Slå AV
	Batterikapasitet
	Gjenværende batteriindikator-bryter
	Medurs rojasjon
	Moturs rojasjon
	Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig
	Batteriets gjenværende kapasitet er halvert.
	Det er nok strøm på batteriet.

STANDARD TILBEHØR

I tillegg til hovedenheten (1) inneholder pakken tilbehør som er listet opp på side 154.

Standard tilbehör kan endres uten varsel.

ANVENDELS

Skru inn og fjerne treskruer.
O Borei forskjellige metaller
Borei forskjelligiretretyper

SPESIFIKASJONER

1. Spesifi kasjonen til dette elektroverktøyet er i listet opp i tabellen på side 154.

MERK

På grunn av HITACHIIs kontinuierlige forskningsog utvikingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.

LADING

Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

1. Sett laderen's stopsel i stikkontakten.

Nár du kobler kontakten til batteriladeren til en stikkontakt, vil pilotlampen blinke rodt (med intervall på 1 sekund).

1. Sett batteriet i laderen.

Sett batteriet fast i laderen som vist i Fig. 2.

1. Lading

Nár du setter inn et batteri i laderen, vil ladingen begynne og pilotlampen vil lyse kontinuerlig i rodt.

Nár batteriet er helt oppladet, vil pilotlampen blinke rødt. (Med intervall på 1 sekund) (Se tabell 1)

Pilotlampeindikasjon

Pilotlysets indikasjoner blir som vist i Tabell 1, i samsvar med ladeapparatets eller det oppladbare batteriets tilstand.

Tabell 1

Angaende temperaturer og ladetider.
Temperaturer og ladetider vil bli som vist i tabell 2

Tabell 2

Lader Batteri		UC18YFSL UC18YK$L
Ladespenning V 14,4 V - 18 V
Vekt kg 0,5	0,35
Temperaturer hvor batteriet kan lades		0°C - 50°C
Ladetid for batterikapasitet, ca. (Ved 20°C)
1,5 Ah	min.	22	40
2,0 Ah	min.	30	60
2,5 Ah	min.	35	75
3,0 Ah	min.	45	90
4,0 Ah	min.	60	120
5,0 Ah	min.	75	150
Antall battericeller		4 - 10

MERK

Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.

FORSIKTIG

Nár batteriladeren har blitt brukt kontinuerlig, vil den bili varm, og kan vare ársaken til feil. Nár ladingen er fertig, ma du vente 15 minutter För du starterestoile lading.

1. Kople laderens strömkabel fra stikkontakten.
2. Hold laderen skikkelig og trekk ut batteriet.

MERK

Pass pà a trekke ut batteriet fra laderen etter bruk og oppbevar det.

FORSIKTIG

Hvis batteriet lades mens det er varmt fordi det har vaert utsatt for direkte sollys i lengre tid, uller fordi batteriet nettopp har vaert i bruk, vil laderens pilotlys lyse i 1 sekund, vare slukket i 0,5 sekunder (av i 0,5 sekunder). I sa fall ma batteriet kjoles ned ffor ladingen starter.

Nar pilotlyset blafrer (med intervaller pa 0,2 sekunder), ma du kontrollere om det finnes fremmedlegem er laderens batterikontakt. Hvis det不信 fe nnes noen fremmedlegemer, er det mulig at batteriet alleraderen er defekt. Ta den med til et godkjent servicesenter.
Fordi deninnebygde mikrodatamaskinen bruker cirka 3 sekunder pa a bekrefte at batteriet som lades med laderen er tatt ut, skal du vente i minimum 3 sekunder for du setter det inn igjen for a fortsette ladingen. Hvis batteriet settes inn igjen for det har gatt 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet.
Blinker/DDie pilotlampen i rodt (hvert sekund) selv om ladeledningen er koblet til stromkilden, angir det at beskyttelseskretsen i laderen kan vare aktivert.

Fjern ledningen eller stopslet fra strømkilden og koble den til igjen etter cirka 30 sekunder. Dersom dette ikke fär pilotlampe til ä blinke rød (hvert sekund), vennligst ta laderen til et autorisert Hitachi-verksted.

MONTERING OG BRUK

Handling Figur Side
Ta ut og sette inn batteriet	1 155
Lading	2 155
Sette på / fjerne sidehåndtaket	3 155
Demontering og montering av krok	4 155
Fjerning og montering av festehåndtakholderen (kun med nøkkelfeste)	5 155
Fjerning og montering av festehåndtaket (kun med nøkkelfeste)	6 156
Gjenværende batteriindikator	7 156
Hvordan bruke LED-lampen	8 156
Montering av borebiten	9 156
Reversere rotasjonsretning	10 156
Bryterbruk	11 156
Sjekke og bytte ut karbonbørsten	12 157
Valg av tilbehør	- 158

Da bruk av slove verktoy vil forringe effektiviteten og fore til mulig feilfungerende motor, bør verktoyet slips aller byttes ut sá snart slitasjen blir merkbar.

2. Inspisere monteringsskruene

Gjennomfor regelmessig kontroll av alle monteringsskruer og sikre at de er skikkelig strammet. Hvis noen av skruene er lose, stram dem umiddelbart. Hvis du unnlater a gore dette, kan det oppsta alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er selve "hjertet" til elektroverktoyet.
Vær forsiktig slick at rotasjonen ikke blir skadet og/eller
våt av olje eller vann.

4. Inspisere karbonbørstene (Fig. 12)

Motoren har karbonborster, dette er forbruksdeler. Da en utslitt kullborste kan resultere i motorproblemer, ma en kullborste skiftes ut nar den blir helt nedslitt eller begynner a namerse seg "slitegrensen" ③. I tillegg ma du alltid holde karbonborstene rene og passe pa at de glir fritt innenfor borsteholderne.

MERK

Nár du skifter ut karbonbørsten med en ny, ma du sorge forá bruke Hitachi carbon børste kodern. 999054.

5. Bytte karbonbørstene

Taut karonbørstene ved forstafjerne børsteholderhetten og hekt sa av utspringet pa karonbørsten med en fl at skrutrekker eller lignende.

Nár karbonbørsten monteres må retningen velges sik at neglen ⑥ pa karbonbørsten stemmer med kontaktdelen ⑥ pa utsiden av børsteroret. Skyv deretter børsten inn med en fi nger. Til slutt settes børsteholderhetten pa plass.

FORSIKTIG

Vær absolut sikker pa at neglen pa karbonbørsten settes intil kontaktposisjonen pa utsiden av børsteroret. (Bruk en av de to vedlagte neglene.)

Utvis forsiktighet widen en eventuell feil under innsettingen kan resultere i deformert negl pa karbonbørsten og raskt forarsake motortrobbel.

6. Rengjaring patautsiden

Pase at batteriet er fulladet for lagring i en lengreperiode (3 maneder ether mer). Et batteri med liters kapasitet kan vare ute av stand til a kunne lades etter a ha vaert lagret i en lengreperiode.

MERK

Lagring av litium-ion batterier.

Sorg for at litium-ion batteriene er fulladet ffor de skal lagres.

Lagring av batteriene i lengre tid med lav ladetilstand kan fere til reduset ytelse, vesentlig reduksjon av batteriets brukstid aller at batteriene ikke holder på ladingen.

Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.

Hvis batteriennes brukstid er veldig kort til tross for gjentatt lading og bruk, ma du anse batteriene som defekte, og kjpe nye batterier.

FORSIKTIG

Sikkerhetsregler og nomer som gjelder for det enkelte land, ma overholds ved drift og vedlikehold av elektroverktøy.

Viktig melding om batteriene til Hitachi batteridrevne elektroverktoy

Bruk alltid et av vare spelzialproduserte batterier. Vikan不解 garantere sikkerheten og ytelsen til vare elektroverktoy hvis de brukes sammen med andre batterier enn de som er angitt av oss, eller hvis batteriet er demonter og modifi sert (slik som demontering og bytte av celler aller andre indre deler).

GARANTI

Vi garanter Hitachi elektroverktøy i samsvar med lovfestet/ landsspesifikke forskritter. Denne garantien dekker ikke feil ellerskader på grunn av misbruk, vanstell, ellernormal slitasje. Hvis du onsker á klage, vennligst send elektroverktøyet, ikke demoncert, med GARANTISERTIFIKATET som finnes på slutten av dette brukerveiledningen, til et autorisert Hitachi-erksted.

Informasjon om luftbarne lyder aller vibrasjoner

De malte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871.

Malt A-veid lydeff ektniva: 84 dB (A) (DN14DSL)

85 dB (A) (DN18DSL)

Malt A-veid lydtrykkniva: 73 dB (A) (DN14DSL)

74 dB (A) (DN18DSL)

Usikkerhet K: 3 dB (A).

Bruk horselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifolge EN60745.

Boring i metall:

Vibrasjon emisjonsverdi ah, D < 2,5 m/s²

Usikkerhet K = 1,5m / s^2

Den totale vibrasjonsverdien som er opplyst, er malt i henhold til en standard testmetode og kan brukes til a sammenigne et verktoy med et annet.

Den kan ogsa brukes som en forelopig estimering av ekspponering.

ADVARSEL

Vibrasjonsemisjonen under bruk av elektroverktoyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.
- Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil��re under de gjeldende bruksforholdene, for a beskytte brukeren (vurdert i forhold til braken, som hvor mange ganger maskinen er slätt på eller av og tomgangskjöring i tillegg til aktiv bruk).

MEBK

På grunn av HITACHIs kontinueregige forsknings- og utvikingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.
