Producttype	Draadloze hoekboor
Merk	HITACHI
Model	DN18DSL (Basic)
Nominale spanning	18 V
Batterijtype	Lithium-ion
Batterijcapaciteit	1.5 Ah tot 5.0 Ah (afhankelijk van model)
Compatibele lader	UC18YFSL / UC18YKSL
Boormogelijkheid (hout)	Tot 25 mm
Boormogelijkheid (metaal)	Tot 10 mm
Boorkop	Sleutelloos (keyless)
Gewicht (met batterij)	Ongeveer 1.8 kg
Belangrijkste functies	Boren, schroeven
Draairichting	Omkeerbaar (rechtsom / linksom)
Geïntegreerde beveiliging	Overbelasting, oververhitting, diepe ontlading
Veiligheid	Zijhandgreep, spindelblokkering
Geluidsniveau (geluidsdruk)	74 dB(A) (onzekerheid 3 dB(A))
Geluidsniveau (vermogen)	85 dB(A) (onzekerheid 3 dB(A))
Trillingen (metaal boren)	< 2.5 m/s² (onzekerheid 1.5 m/s²)
Onderhoud	Reinigen met een droge doek, periodiek koolborstels controleren
Reserveonderdelen	Koolborstels (code 999054), batterij, lader
Garantie	Conform nationale regelgeving (zie certificaat)
Laadtemperatuur	0°C tot 50°C
Laadtijd (bijv. batterij 1.5 Ah)	Ongeveer 22 min (met lader UC18YFSL)

Veelgestelde vragen - DN18DSL (Basic ) HITACHI

Hoe laad ik de batterij op?

Sluit de lader aan op een stopcontact. Plaats de batterij in de lader. Het controlelampje knippert rood tijdens het laden en blijft branden als het laden is voltooid. Wacht tot de batterij is afgekoeld als deze warm is voordat u gaat laden.

Hoe controleer ik de resterende lading van de batterij?

Druk op de knop van het resterende vermogen indicator. De LED-lampjes geven het niveau aan: 3 lampjes = batterij vol, 1 lampje = batterij bijna leeg (snel opladen).

Hoe installeer ik de zijhandgreep?

Verwijder de schroef van de zijhandgreep. Schuif de handgreep over de hals van het gereedschap en draai de schroef vast om deze stevig te bevestigen. Hij kan aan beide zijden worden gemonteerd, afhankelijk van uw comfort.

Hoe keer ik de draairichting om?

Gebruik de draairichtingschakelaar bij de trekker. Duw naar links voor rechtsom draaien, naar rechts voor linksom draaien. Verander de richting niet terwijl de motor draait.

Hoe vervang ik de koolborstels?

Verwijder de borstelkap. Gebruik een schroevendraaier om de versleten borstel los te klikken. Plaats een nieuwe borstel (ref. HITACHI 999054) door de pin uit te lijnen met het contactvlak. Plaats de kap terug. Controleer of de borstel vrij kan bewegen.

Wat moet ik doen als de batterij oververhit raakt?

Als de batterij te heet wordt tijdens gebruik, schakelt de ingebouwde beveiliging de stroom uit. Laat de batterij volledig afkoelen voordat u deze opnieuw gebruikt of oplaadt. Laad een warme batterij niet op.

Kan ik een niet-HITACHI batterij gebruiken?

Nee, gebruik alleen de gespecificeerde originele HITACHI batterijen. Het gebruik van een andere batterij kan de veiligheid en prestaties in gevaar brengen en de garantie ongeldig maken.

Hoe onderhoud ik de boormachine?

Reinig de buitenkant met een droge of licht zeepachtige doek. Gebruik geen oplosmiddelen. Controleer regelmatig de bevestigingsschroeven en de spanning van de boorkop. Controleer de slijtage van de koolborstels na ongeveer elke 50 gebruiksuren.

Wat is de garantie?

HITACHI garandeert zijn elektrische gereedschappen conform de nationale regelgeving. De garantie dekt fabricagefouten, maar niet normale slijtage, verkeerd gebruik of accidentele schade. Bewaar het meegeleverde garantiecertificaat.

Hoe bewaar ik de batterij bij langdurig niet-gebruik?

Bij niet-gebruik langer dan 3 maanden, laad de batterij volledig op voordat u deze opbergt. Bewaar op een droge plaats tussen 0°C en 40°C. Verwijder de batterij uit het gereedschap. Een zwak opgeladen batterij kan verslechteren.

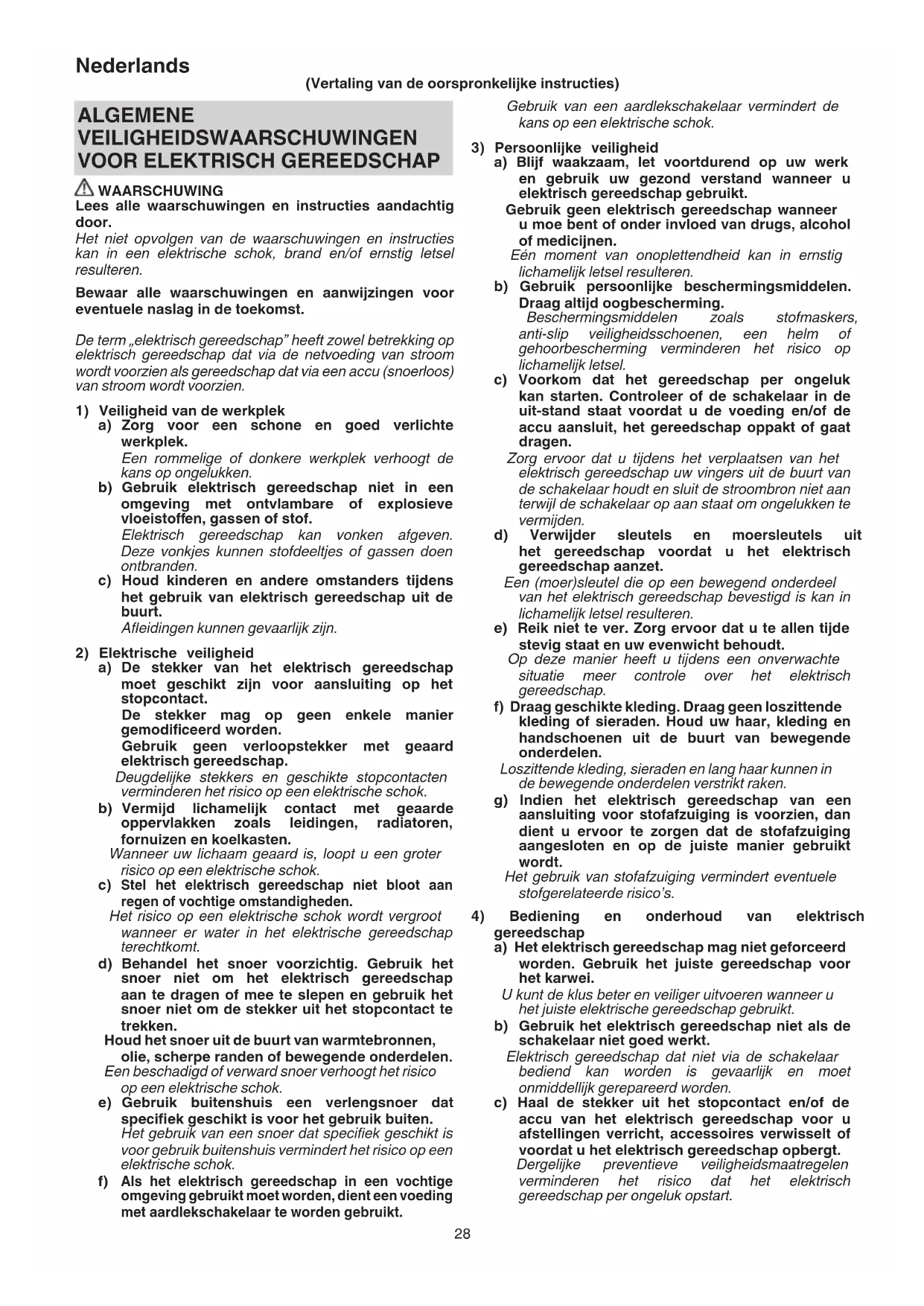

GEBRUIKSAANWIJZING DN18DSL (Basic ) HITACHI

(Vertaling van de oorspronkelijke instructies)

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING

Lees alle waarschuwingen en instructies aandachtig door.

Het Niet opvolgen van de waarschuwingen en instructies kan in een elektrische schok, brand en/of ernstig letsel resulteren.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap“ heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom worden voorzien als gereedschap dat via een accu (snoerloos) van stroom worden voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.

Een rommelige of donkere werkplek verhoegt de kans op ongelukken.

b) Gebruik elektrisch gereedschap nicht in een omgeving met ontvlambare of explosieve vloeistoffen, gassen of stof.

Elektrisch gereedschap kan vonken aufgeben. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.

c) Houd kinderen en andere omstandersijdens het gebruik van elektrisch gereedschap uit de buurt.

Afleidingen kuren gevaarlijk+zijn.

a) De stekker van het elektrisch gereedschap要去 geschiktঃ voor aansluiting op hetstopcontact.

De stekker mag op geen enkele manier gemodificeerd worden.

Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschiktte stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneruw lichaam geaard is, loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap Niet bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok worden vergroot wanneer er water in het elektrische gereedschap terechtkommen.

d) Behandel het snoer voorzichtig. Gebruik het snoer Niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer Niet om de stekker uit het stopcontact te trekken.

Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen.

Een beschadigd of verward snoer verhoegt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschickt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blij waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanner u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed van drugs, alcohol of medicijnen.

Een moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.

Beschermingsmiddelen zoals stofmaskers, anti-slip veiligheidsschoenen, een helm of gehoorbescheming verminderen het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controller of de schakelaar in de uit-stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingersuit de buurt van de schakelaar houdt en sluit de stroombron Niet aan verwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uithet gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik Niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt.

Op deceptive manier heeft uijdens een onverwachte situatieeer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kuren in de bewegende onderdelen verstrikraken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiiging aangesloten en op de juiste manier gebruikt worden.

Het gebruik van stofafzuging vermindert eventuele stofgerelateerde risico's.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag nicht geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U kurz de klus beter en veiliger uitvoeren wanner u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap nicht als schakelaar Niet goed werkt.

Elektrisch gereedschap dat Niet via de schakelaar bediend kan worden is gevaarlijk en要去 onmiddelijk gerepareererd worden.

c) Haal de stekker uit het stopcontact en/of de accu van het elektrisch gereedschap voor u afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Dergelijk preventieveeiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta Niet toe dat personen die Nietbekend zich met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Elektrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Het elektrisch gereedschap要去 regelmatifig onderhoden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defeche bewegende onderdelen en andere problemen die van invloed zich op de juiste werking van het gereedschap.

Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gezruikt.

Slecht onderhonden elektrisch gereedschap is verantwoordelijk voor een groot,aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhonden snijwerktuigen met scherpe snijranden lopen minder snel vast en zich gemakkelijk in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waar bij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoort het is bedoeld, kan resulteren in een gevaarlijke situatie.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant worden gespecifi ceerd.

Een lader die geschikt is voor een bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.

b) Gebruik elektrisch gereedschap alleen met de specifi ek waarvoort bestemde accu's.

Het gebruik van andere accu's kan letsel of brandveroorzaken.

c) Wanner de accu Niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de contacten zonden kortsluiten.

Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken.

d) Bij een verkeerd gebruik kan er vloeistof UIT de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddelijk medische hulp inroepen.

Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken.

6) Onderhoud

a) Het gereedschap mag uitsluitend door bevoegt onderhoudspersoneel worden onderhoden en er mag waar bij uitsluitend gebruik gemaakt worden van identieke verrangingsonderdelen.

Hierdoor kurz u er op rekenen dat het elektrisch gereedschap veilig blijft.

VOORZORGSMAATREGELEN

Houd kinderen en kwetsbare Personen op een afstand.

Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare Personen worden opgeborgen.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR SNOERLOZE HOEKBOOR

1. Gebruik aanvullende handgrepen als die met het gereedschap worden meegeleverd.

Verlies van controle kan leiden tot persoonlijk letsel.

1. Houd het elektrisch gereedschap vast aan de waarvoort bestemde geisoleerde oppervlakken wonneer u een handeling verricht waar bij het snijgereedschap of de schroef in contact kan komen met verborgen bedrading.

Snijgereedschappen en schroeven en dergelijk die in contact komen met een draad waar stroom op staat können ervoor zorgen dat blootligende metalen onderdelen van het elektrische gereedschap ook onder stroom komen te staan en de gebruiker een elektrische schok gezven.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Zorg ervoor dat de plek waar u gaat boren of schroeven volledig vrij is van verborgen obstakels, zoals elektrische bedrading, water- of gasleidingen. Boren of schroeven in de hierboven genoemde objecten kan leiden tot elektrische schokken of kortsluiting, gaslekken of andere gezaren die kuren leiden tot ernstige ongelukken of letsel.
2. Houd het gereedschap goed vast verwijl u ermee aan het werk bent. Doet u dit Niet, dan können ongelukken of verwondingen het gevolg zich.
3. Zet het werkstuk goed vast. Een werkstuk dat met klemmen of een bankschoef is vastgezet, is veiliger dan een werkstuk dat u met de hand vasthoudt.
4. Inrichten en controlleren van de werkomgeving. Controleer of de werkomgeving geschikt is aan de hand van de voorzorgsmaatregelen.
5. Voorkom dat stof of vuil in de aansluitopening van de accu terecht kommt.
6. Demonteer de accu of acculader nicht.
7. Voorkom kortsluiting van de accu. Kortsluiten van de accu za resulteren in een groe stroom en oververhitting. Dit za resulteren in brandwonden en schade aan de accu.
8. Gooi de accu Niet in het vuur. Een brandende accu kan ontploff en.
9. Breng de accu waar de winkel waar deze gekocht wordenat deze na opladen onvoldoende kracht heeft voor praktisch gebruik. Gooi een accu die het eind van zijn levensduur heeft bereikt Niet zomaar weg.
10. Steek nooit een voorwerp in de ventilatie-openingen van de lader. Als er een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de acculader worden gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.
11. Wanner u een bitje in de sleutelloze boorkop doet, moet u de klembus voldoende vastdraaien. Als de klembus Niet goed vast zit, kan het bitje slipspen of los komen en letsel veroorzaken.
12. De machine laden rusten na continu werk.
13. Na continu vastdraaien van houtschroeven dient u de machine 15 minuten of zo te laten rusten wanner u de accu verrangt. De temperatuur van de motor, schakelaar enz. zal flink stilgen als u direct waar begint te werkden nadat de accu verrangen is, hetgeen uiteindelijk kan resulteren in doorbranden van de machine.
14. De motor kan tot stilstandkommen wonneer het gereedschap overbelast worden. Laat de schakelaar onmiddelijk los wonneer dit gebeurt en verhelp deoorzaak van de overbelasting.

Nederlandsls

1. De motor kan plotseling stoppen met draaien wanner de machine als boor worden gelebruikt. Wees voorzichtig dat de boor Niet vastloopt en de motor Niet plotseling stopt met draaien wanner u de machine als boor gelebruikt.
2. Als de motor vastloopt, moet u onmiddelijk de stroom uitschakelen. Als de motor langereijd weigert te draaien, is de motor of de accu möglichk doorgebrand.
3. Gebruik van de accu in koude omstandigheden (onder 0 graden Celsius) kan soms leiden tot een verminderd aantrekkoppel en een lagere werkelijk. Dit is darüber slechts een tijdelijk verschijnsel en de accu za weer normala functioneren wonneer het weeer warmer is.
4. Maak de haak stevig vast. Als de haak Niet stevig is bevestigd, kan dit letsel veroorzaken tijdens het gebruik.
5. Kijk nicht direct in het Licht van het lampje. Dit zou oogletsel konnen veroorzaken.
6. Maak geen gebruik van de snelspanboorkop inplaats van handgereedschap of voor aandraaidoeleinden. Dit kan resulteren in schade aan het product.
7. Dit product bevat een krachtige permanente magneet in de motor.

Neem de volgende punten in acht betreff Ende het vastkleven van metaaldeeltjes aan het gereedschap en de invloed van de permanente magneet op elektronische apparatuur.

Leg het gereedschap Niet op een werkbank of andereplaats waar metaaldeeltjes liggen.

De deeltjes konnen aan het gereedschap gaan kleven met letsel of een defect tot gevolg.

Als er deeltjes aan het gereedschap kleven, mag u het gereedschap Niet aanraken.

Verwijder de deeltjes met een borstel.
Indien dit Niet wordt gedaan, kurz u letsel oplopen.

Als u een pacemaker of ander elektronisch medisch apparatusaat gebruikt, mag u het gereedschap Niet bedieren of in de buurt van het gereedschapkommen.

Dit kan namelijk de werkinq van het elektronisch medisch apparatusat beinvloeden.

Gebruik het gereedschap Niet in de buurt van precisieapparatuur zoals mobiele telefoons, magneetkaarten of elektronische geheugenmedia.

Dit zou können resulteren in een foutieve werkig, defect of verlies van gegevens.

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION BATTERIJ

De lithium-ion accu is voorzien van een beschemingsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur worden verlangd.

In geval 1 t/m 3 hieronder kan de motorijdens het gebruik van het product tot stilstand komen, zichs wonneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar worden veroorzaakt door de beschemingsfunctie.

1. De motor komt tot stilstand wanner de accu leeg is.
   De accu moet in dit geval onmiddelijk opgeladen worden.
2. De motor kan tot stilstand komen wanner het gereedschap overbelast worden. Laat de schakelaar in dit geval onmiddelijklos en verhelp de oorzaak van de overbelasting. Wanner u het probleem verholpen heeft kun t u het gereedschap opnieuw gebruiken.
3. Wanner de accu oververhit is door overbelasting, kan hetijken dat de accu Niet meer werkt.

In dit geval moet u de accu Niet verder gebruiken, maar deze eerst lien afkoelen. Wanner u het probleem verholpen heeft kunt u de accu opnieuw gebruiken.

Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt.

WAARSCHUWING

Omacculekken, hetopwekkenvanwarmte, rookontwikkeling, explosie en ontsteking bijtijds te vermiijden, moet u de volgende voorzorgsmaatregelen nemen.

1. Zorg ervoor dat er zich geen spaanders en stof op de accu ophopen.
   Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu+kunnen vallen.
   Zorg ervoor dat de spaanders en het stof die tijdens het werk op het elektrisch gereedschap vallen zich nicht op de accu ophopen.
   Bewaar een ongebruekte accu Niet op eenplaats waar deze aan spaanders en stof worden blootgesteld.
   Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu Niet opdezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).
2. Doorboor de accu Niet met een scherp voorwerp, zoals een nagel, klop er Niet op met een hamer, stap Niet op de accu, gooi er Niet mee en stel hem Niet bloot aan zware fysieke schokken.
3. Gebruik geen zichbare beschadigde of cervormde accu.
4. Gebruik de accu Niet met een omgekeerde polariteit.
5. Sluit hem nicht rechtstreeks aan op het stopcontact of op de sigarettenaansteker in een auto.
6. Gebruik de accu Niet voor andere doeleinden dan de in deze gebruiksaanwijzing genoemde.
7. Wanneer de accu zich kan worden opgeladen, zichs nadat de specifi eke oplaadtijd verstreten is,要去 ommiddelijk stoppen met het opladen.
8. Zorg ervoor dat de accu Niet te heet wordt of onder te grote druk komt te staan en stel hem Niet aan deze omstandigheden bloot, zoals in een magnetron, droger of een hagedrukcontainer.
9. Houd de accu onmiddelijkukt de buurt van vuur nadat er eenlekofviezegeuris vastgesteld.
10. Gebruik de accu Niet op een plek waar een groeste statische elektricitieit worden opgewekt.
11. Ingeval vaneen acculek, vieze geur, warmteontwikkeling, verkleuring of verrorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, moet u de accu onmiddelijk uit het gereedschap of de lader halen en要去 u het gebruik ervan stoppen.

LET OP

1. Wanner er u de lekkende vloeistof uit de accu in de ogen krijt, wrijf dan Niet in de ogen, maar was ze goed uit met zoet en schoon water, zoals kraanwater en roep er onmiddelijk een dokter bij.
   Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.
2. Wanner de vloeistof op uw huid of kleding lekt, moet u ze onmiddelijk goed wassen met schoon water, zoals kraanwater.
   De kans bestaat dat dit huidirritatie veroorzaakt.
3. Wanneer u roest, een vierze geur, oververhitting, verkleuring, verrorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste keer gebruikt, gebruik hem dan Niet verder, maar returneer de accu aan uw leverancier of verkoper.

WAARSCHUWING

Als er een geleidende vreeimde stof op de contacten van de lithium-ionaccu terechtkomt, kan de accu worden kortgesloten, waardoor brand kan ontstaan Wanner u de lithium-ionaccu bewaart, dient u de volgende regels in acht te nemen

• Plaats geen geleidende stoffen, spijkers en draden zoals ijzer- en koperdraad in de opslagdoos.
  Plaats de accu in het gereedschap of bevestig het accudeksel stevig voor opslag tot u de ventilator nicht meer ziet om kortsluiting te voorkomen.

SYMBOL

WAARSCHUWING

Hieronder staan symbolen aufgebeeld die van toepassing zijn op deze machine. U要去 de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

	DN14DSL / DN18DSL: Snoerloze haakse boormachine
	Lees alle waarschuwingen en instructies aandachtig door.
	Alleen voor EU-landen Geef elektrisch gereedschap Niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gezebuilt elektrisch gereedschap gescheden te worden ingezameld en te worden afgevoerd maar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.
V Opgedeven voltage
n0	Onbelast toenental
	Hout
	Metaal
	Houtschoef
	Capaciteit boorkop
kg	Gewicht (Volgens EPTA-Procedure 01/2003)
	AAN zetten
	UIT zetten
	Accucapaciteit
	Indicatieschakelaar resterende acculading
R	Met de klok mee
	Tegen de klok in
	De resterende accucapaciteit is nagenooguitgeput. Laad de accu zo spoedig möglich op.
	De resterende accucapaciteit is gehalteerd.
	De resterende accucapaciteit is voldoende.

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1), bevat de verpakking de accessoires die vermeld staan op bladzijde 154.

De standard toebehoren kuren zonder nadere aankondiggewijzigd worden.

TOEPASSINGEN

Indraaien en verwijderen van houten schroeven.
Boren in verschillende metalen
Boren in verschillende houtsoorten

TECHNISCHE GEGEVENS

De technische gegevens van deze machine staan vermeld in de tabel op bladzijde 154.

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HITACHI kuren de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

OPLADEN

Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoer'van de acculader aan op het stopcontact.

Wanner de stekker van de acculader in het stopcontact wordt gestoken, za het lampje in rood knipperen (met tussenpozen van 1 seconde).

1. Steek de batterij in de acculader.

Steek de accu stevig in de acculader zoals u kurz zien op Afb. 2.

1. Opladen

Wanneer er een accu in de acculader worden gedaan, za het opladen beginnen en za het controlelampje continu rood branden.

Wanneer de accu volledig is opgeladen, gaat het controelampje rood knipperen. (Met tussenpozen van 1 seconde) (Zie Tabel 1)

Aanduiding van het controelampje

De aanduidingen van het controelampje zijn zoals aangegeven in Tabel 1, alaar gelang de toestand van de accu of de accelader.

Nederlandsls

Tabel 1

Aanduidingen van het controleampje
Controleampje (rood)	Voor het laden Knippert	Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde nicht op. (0,5 seconde lang UIT)
	Tijdens opladen	Licht op	Blijft branden
	Na opladen Knippert	Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde nicht op. (0,5 seconde lang UIT)
	Oververhittingstandby	Knippert	Licht ongeveer 1 seconde op. Licht ongeveer 0,5 seconde nicht op. (0,5 seconde lang UIT)	De accu is oververhit. De accu kan nicht opgeladen worden. (Het opladen worden hervat wanner de accu is afgekoeld)
	Opladen onmogelijk	Knippert snel	Licht ongeveer 0,1 seconde op. Licht ongeveer 0,1 seconde nicht op. (0,1 seconde lang UIT)	Er is iets mis met de accu of met de acculader

Over de temperatuur en de oplaadtijd van de accu.
De temperaturen en bijbehorende oplaadtijden worden gegeven in Tabel 2

Tabel 2

Acculader Accu		UC18YFSL UC18YK$L
Oplaadspanning V 14,4 V - 18 V
Gewicht kg 0,5 0,35
Geschikte temperatuur voor het opladen 0°C - 50°C
Oplaadtijd voor accucapaciteit, ca. (bij 20°C)
1,5 Ah	min.	22	40
2,0 Ah	min.	30	60
2,5 Ah	min.	35	75
3,0 Ah	min.	45	90
4,0 Ah	min.	60	120
5,0 Ah	min.	75	150
Aantal accuellen 4 - 10

OPMERKING

De oplaadtijd hangt mede af van de temperatuur en het voltage van de stroombron.

LET OP

Wanner de acculader onafgebrozen worden gebruikt, zal\ deze warm worden, waardoor storingen können worden\ veroorzaakt Wacht THAT daarom 15 minuten wanner het\ opladen is voltooid voor u opnieuw begint met opladen.

4. Haal de stekker van het netsnoer van de acculader uit het stopcontact.

5. Houd de acculader stevig vast en trek de accu eruit. OPMERKING

U moet de accu na het laden uit de acculader halen en op een veilige plek bewaren.

LET OP

Als de accu worden opgeladen verwijl deze warm is waar dat de accu langere tijd op eenplaats lag die werk blootgesteld aan direct zonlicht of odomat de accu zojuist is gebruikt, kan het controelampje van de acculader 1 seconde lang oplichten, dan 0,5 seconde nicht oplichten (0,5 seconde uit). In dat geval moet u de accu eerst lately afkoelen voordat u met opladen begint.

Mocht het controelampje knipperen (elke 0,2 seconde), controlleren dan op vuil in de accuaansluiting van de accelader en verwijder het vuil als dat het geval is. Is er geen spreke van vuil, dan is möglichk de accu of accelader defect. Breng deze dan waar een offi cieel servicecentrum.

Aangezien de ingebouwde microcomputer ongeveer 3 seconden nodig heegt om vast te stellen dat de accu die met de acculader worden opgeladen eruit is genomen, moet u minimaal 3 seconden wachten voordat u de accu opnieuw in de acculader staat om het opladen te hervatten. Als u de accu terugplaatst voordat er 3 seconden zich verstreken, is het möglichk dat de accu nicht juist worden opgeladen.

Als het controelampje Niet rood knippert (elke seconde), terwijl het snoer van de acculader wel van stroom worden voorzien, is dit een indicatie dat möglichk het beveiligingscircuit van de acculader is geactiveerd.

Ontkoppel het snoer of de stekker en sluitervolgens\ weer aan na ongeveer 30 seconden. Als het\ controlelampje nu nog Niet rood gaat knipperen (1\ keer per seconde), moet u de lader maar een bevoegt\ servicecentrum van Hitachi brengen.

MONTAGE EN GEBRUK

Handeling	Afbeelding	Bladzijde
Verwijderen en aanbrengen van de accu	1 155
Opladen	2 155
Installeren/verwijderen van de zijhandgreep	3 155
Verwijderen en aanbrengen van de haak	4 155
Verwijderen en aanbrengen van de klauwplaathandgreephouder (alleen met gesloten klauwplaat)	5 155
Verwijderen en aanbrengen van de klauwplaathandgreep (alleen met gesloten klauwplaat)	6 156
Indicator resterende acculading	7 156
Gebruiken van het led-lampje	8 156
Monteren van boorbitjes	9 156
Omkeren van de draairichting	10 156
Bedieren van de schakelaar	11 156
Controleren en verrangen van koolborstels	12 157
Selecteren van accessoires	- 158

ONDERHOUD EN INSPECTIE

1. Inspectorie van het gereedschap

Omdat gebruik van een botte boor de prestaties verslechtert en kan leiden tot storingen aan de motor, moet u de boor slijpen of verrangen zodia u merkt dat deze versleten is.

2. Inspectie van bevestigsschroeven

Controleer alle bevestigingssschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zich. Draai los zittende schroeven onmiddelijk vast. Doet u dit nicht, dan können ernstige gezaren het gevolg zich.

3. Onderhoud van de motor

De motorwikkeling is het „hart" van het elektrisch gereedschap. Let erkaarom goed op dat de wikkeling Niet beschadigd raakt en/of nat worden met olie of water.

4. Inspectorie van de koolborstels (Afb. 12)

In de motor worden koolborstels gebruikt, die anderehveig zijn aan slijtage. Omdat een te ver versleten koolborstel kan leiden tot problemen met de motor, dient u de koolborstel te verrangen door een neue wanner deze tot aan of tot bij de „slijtagelimiet" ③ versleten is. Bovendien要去 den koolborstels algijd schoon gehonden worden en zich vrij in de borstelholders kunnen bewegen.

OPMERKING

Wanneer u de koolborstel verrangt, moet u de Hitachi koolborstel met codenummer 999054 gebruiken.

5. Vervangen van koolborstels

Neem de koolborsteluit door eerst de kap van de borstel te verwijderen en verrolgens een schroevendraaier of ie's dergelijks in het uitsteeksel van de koolborstel te haken.

Bij het monteren van de koolborstel moet u de richting zo kiezen dat de uitstekende lip 6 van de koolborstel overeenkomt met het contactgedeelte 6 van de borstelbuis. Duw de koolborstel verwolgensaar binnen met uw vinger. Doe verwolgens de kap van de borstel wee terug.

LET OP

U要去 whilst de uitstekende lip van de koolborstel in het contactgedeelte van de borstelbuis passen. (Het maakt Niet uit welke van de twee uitstekende lippen u gebruikt.) U要去 hier goed op letten, want een eventuele fouh hiermee kan resulteren in een verrorming van de uitstekende lip van de koolborstel en kan in een vroeg stadium problemen met de motorveroorzaken.

6. Reinigen van de behuizing

Veeg een vuile hoekboor schoon met een zachte, droge doek of een doek bevochtigd met water en zeep. Gebruik geen chemische oplosmiddelen, benzine of verfverdunner, want deze vloeistoff en doein plastismelten.

7. Opbergen

Bewaar de hoekoor op een plaats met een temperatuur die lager is dan 40^ en buiten het bereik van kinderen.

OPMERKING

Controleer of de accu volledig is geladen als deze gedurende langere tijd za worden opgeslagen (3 maanden of langer). Een accu met een Kleinere capaciteit kan möglichk Niet worden opgeladen als hij langdurig opgeborgen is geweest.

OPMERKING

Opbergen van lithium-ion accu's

Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt.

Langdurig opbergen van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het möglichk dat de accu Niet meer opgeladen kan worden.

Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken.

Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een neue accu aan te schaff en.

LETOP

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

Belangrijkte informatie voor de accu's van Hitachi snoerloos elektrisch gereedschap

Gebruik alkijd een van onder den once voorgeschreven originele accu's. Wij kan den de veiligheid en prestatie van ons snoerloos elektrisch gereedschap Niet garanderen bij gebruik van andere dan de voorgeschreven accu's, of als de accu gedemonteerd of gewijzigd is (zoals demontage of verranging van accucellen of andere inwendige onderdelen).

GARANTIE

De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijkke/landspecifi ekerichtlijnen. Deze garantie dekt geen defecten of schade als gevolg van fouitief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFAAT dat uchterin deze handleiding aantreft aan een erkend servicecentrum van Hitachi te sturen.

Informatie betreffende lawaai en trillingen

De gemeten waarden zijn verkreten overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau:

84 dB (A) (DN14DSL)

85 dB (A) (DN18DSL)

Gemeten A-gewogen geluidsdrukniveau:

73 dB (A) (DN14DSL)

74 dB (A) (DN18DSL)

Onzekerheid K: 3 dB (A).

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745.

Boren in metaal:

Trillingsemissiewaarde ah, D < 2,5 m/s²

Onzekerheid K = 1.5 m/s^2

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standard testmethode en kan worden gebruikt om meerere gereedschappen met elkaar te vergelijkden.

U(Int)knt dit ook vooraf gebruiken als beoordeling van de blootstelling.

WAARSCHUWING

De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap worden gelebruikt.

Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zich op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wonneer dit onbelast draait inclusief de triggertijd).

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HITACHI kuren de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.
