DN18DSL (Basic ) - Pora HITACHI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkukulmäporakone
Merkki	HITACHI
Malli	DN18DSL (Basic)
Nimellisjännite	18 V
Akkutyyppi	Litiumioni
Akun kapasiteetti	1,5 Ah - 5,0 Ah (mallista riippuen)
Yhteensopiva laturi	UC18YFSL / UC18YKSL
Porauskapasiteetti (puu)	Jopa 25 mm
Porauskapasiteetti (metalli)	Jopa 10 mm
Istukka	Avaimeton
Paino (akun kanssa)	Noin 1,8 kg
Päätoiminnot	Poraus, ruuvaus
Pyörimissuunta	Kääntyvä (myötäpäivään / vastapäivään)
Sisäänrakennettu suojaus	Ylikuormitus, ylikuumeneminen, syväpurku
Turvallisuus	Sivukahva, karalukko
Äänitaso (äänenpaine)	74 dB(A) (epävarmuus 3 dB(A))
Äänitaso (teho)	85 dB(A) (epävarmuus 3 dB(A))
Tärinä (metallin poraus)	< 2,5 m/s² (epävarmuus 1,5 m/s²)
Huolto	Puhdista kuivalla liinalla, tarkista hiiliharjat säännöllisesti
Varaosat	Hiiliharjat (koodi 999054), akku, laturi
Takuu	Kansallisten määräysten mukainen (katso todistus)
Latauslämpötila	0 °C - 50 °C
Latausaika (esim. akku 1,5 Ah)	Noin 22 min (laturilla UC18YFSL)

Usein kysytyt kysymykset - DN18DSL (Basic ) HITACHI

Kuinka ladata akku?

Kytke laturi pistorasiaan. Aseta akku laturiin. Merkkivalo vilkkuu punaisena latauksen aikana ja palaa tasaisesti, kun lataus on valmis. Odota, että akku jäähtyy, jos se on kuuma ennen latausta.

Kuinka tarkistaa akun jäljellä oleva varaus?

Paina jäljellä olevan tehon merkkivalon painiketta. LED-merkkivalot osoittavat tason: 3 valoa = akku täynnä, 1 valo = akku heikko (lataa nopeasti).

Kuinka asentaa sivukahva?

Irrota sivukahvan ruuvi. Liu'uta kahva työkalun kaulaan ja kiristä ruuvi kiinnittääksesi sen tukevasti. Se voidaan asentaa kummallekin puolelle käyttömukavuutesi mukaan.

Kuinka kääntää pyörimissuunta?

Käytä liipaisimen lähellä olevaa pyörimissuunnan kytkintä. Työnnä sitä vasemmalle myötäpäivään, oikealle vastapäivään. Älä vaihda suuntaa moottorin käydessä.

Kuinka vaihtaa hiiliharjat?

Irrota hiilen suojus. Irrota kulunut hiiliharja ruuvimeisselillä. Aseta uusi hiiliharja (viite HITACHI 999054) kohdistamalla nasta kosketusosaan. Laita suojus takaisin. Tarkista, että hiiliharja liikkuu vapaasti.

Mitä tehdä, jos akku ylikuumenee?

Jos akku kuumenee liikaa käytön aikana, sisäänrakennettu suojaus katkaisee virran. Anna akun jäähtyä kokonaan ennen uudelleenkäyttöä tai latausta. Vältä kuuman akun lataamista.

Voinko käyttää muuta kuin HITACHI-akkua?

Ei, käytä vain määritettyjä alkuperäisiä HITACHI-akkuja. Muun akun käyttö voi vaarantaa turvallisuuden ja suorituskyvyn sekä mitätöidä takuun.

Kuinka huoltaa porakonetta?

Puhdista ulkopinnat kuivalla tai hieman saippuaisella liinalla. Älä käytä liuottimia. Tarkista kiinnitysruuvit ja istukan kiristys säännöllisesti. Tarkista hiiliharjojen kuluminen noin 50 käyttötunnin välein.

Mikä on takuu?

HITACHI takaa sähkötyökalunsa kansallisten määräysten mukaisesti. Takuu kattaa valmistusvirheet, mutta ei normaalia kulumista, väärinkäyttöä tai vahinkoja. Säilytä mukana toimitettu takuutodistus.

Kuinka säilyttää akkua pitkäaikaisen käyttämättömyyden aikana?

Jos käyttämättömyys ylittää 3 kuukautta, lataa akku täyteen ennen varastointia. Säilytä sitä kuivassa paikassa 0 °C - 40 °C lämpötilassa. Poista akku työkalusta. Heikosti ladattu akku voi vaurioitua.

KÄYTTÖOHJE DN18DSL (Basic ) HITACHI

(Alkuperäisten ohjeiden käannös)

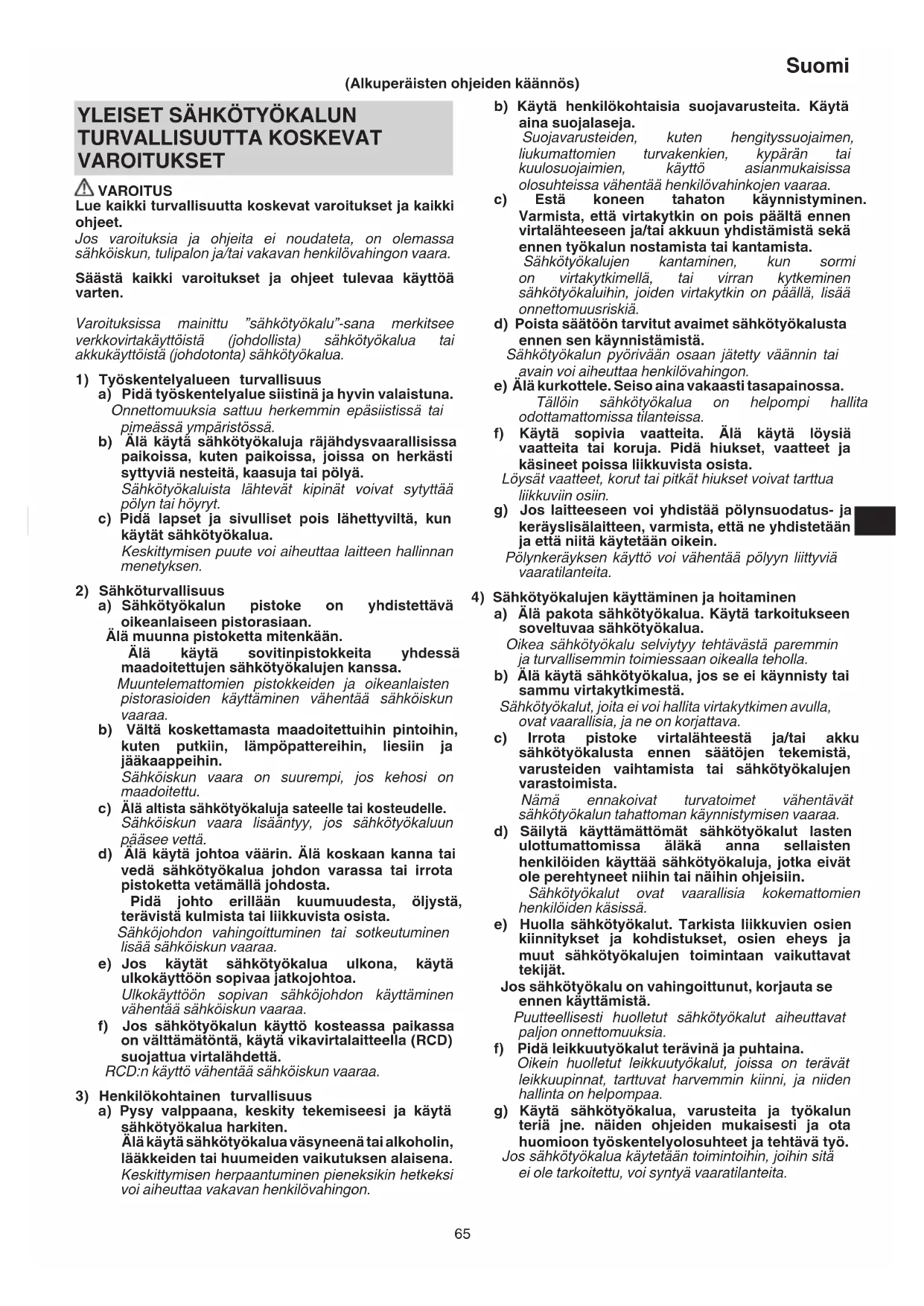

YLEISET SÄHKÖTYÖKALUN TURVALLISUUTTA KOSKEVAT VAROITUKSET

VAROITUS

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Jos varoituksia ja ohjeita ei noudateta, on olemassa sahkoiskun, tulipalon ja/taivakan henkilovahingon vaara.

Säastä kaikki varoitukset ja ohjeet tulevaa käyttoa varten.

Varoituksissa mainittu "sahkötyokalu"-sana merkitsee verkkovirtakayttoista (johdollista) sahkötyokalua tai akkukayttoista (johdotonta) sahkötyokalua.

1) Työskentelyvalueen turvallisuus

a) Pida tyoskentelyalue siistina ja hyvin valiaistuna. Onnettomuuksia sattuu herkemmin epasiistissaa tai pimeassymparistossa.
b) Alä kayta sahkötyokaluja rajahdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkasti syttyviänesteita, kaasuja tai polya. Sähkötyokaluista lahtevatkipinat voivat sytyttäpolyn tai hóryt.
c) Pida lapset ja sivulliset pois lahettyviltä, kun kaytāt sahkötyokalua.

Keskittymisen puute voi aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyokalun pistoke on yhdistettäva oikeanlaiseen pistorasiaan.

Alä muunna pistoketta mitenkään.

Alä kaytā sovitinpistokkeita yhdessa maadoitettujen sahkötyokalujen kanssa.

Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden kayttaminen vahentaa sahkokiun vaaraa.

b) Välta koskettamasta maadoitettuihin pintoihin, kuten putkiin, lampöpatereihin, liesiin ja jäkaappeihin.

Sahköiskun vaara on suurempi, jos kehosi on maadoitettu.

c) Alä altista sahkötyokaluja sateelle tai kosteudelle.

Sahköiskun vaara lisaantyy, jos sahkötyokaluun paasee vetta.

d) Alä kayta johtoa vaärin. Alä koskaan kanna tai vedä sahkötyokalua johdon varassa tai irrota pistoketta vetamälla johdosta.

Pida johto erillaa kuumuudesta, oljsta, teravista kulmista tai liikuvista osista.

Sahköjohdon vahingoittuminen tai sotteutuminen lisaa sahköiskun vaaraa.

e) Jos kaytāsahkötyokalua ulkona, kaytaulkokayttoon sopivaa jatkojohtoa.

Ulkokayttoon sopivan sahkjohdon kayttaminen
vahentaa sahkiskun vaaraa.

f) Jos sahkötyokalun kaytö kosseassa paikassa on valttamontä, kayta vikavirtalaitteella (RCD) suojattua virtalahdettä.

RCD:n kaytto vahentaa sahkokun vaaraa.

3) Henkilökohtainen turvallisuus

a) Pysy valppaana, keskity tekemiseesi ja käytä sähkötyokalua harkiten.

Alä käytä sahkötyokalua vasyneenä tai alkoholin, läkkeiden tai huumeiden vaikutuksen alaisena.

Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaavakavan henkilovahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja.

Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, kyparan tai kuulosuojaimien, kayttosianmukaisissa olosuhteissa vahentaa henkilovahinkojen vaaraa.

c) Estä koneen tahaton käynnistyminen. Varmista,etta virtakytkin on pois paälta ennen virtualähteseen ja/tai akkuun yhdistämä sekä ennen tyokalun nostramista tai Kantamista.

Sahkötyokalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sahkötyokaluihin, joiden virtakytkin on paallä, lisaa onnettomuusriskia.

d) Poista saatöon tarvitut avaimet sahkötyokalusta ennen sen kaynnistämista.

Sahkotyokalun pyorivaan oasan jatetty vaannin tai avain voi aiheuttaa henkilovahingon.

e) Alä kurkottele. Seiso aina vakaasti tasapainossa.

Täloin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa.

f) Käytä sopivia vaatteita. Älä käytä löysä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa likkuvista osista.

Loysat vaatteet, korut tai pitkatahiukset voivat tartua likkuviin osiin.

g) Jos laitteseen voi yhdista polynsuodatus- ja kerayslisalaitteen, varmista, etta ne yhdistetaaan ja etta niitta kaytetaan oikein.

Pölynkeräyksen käytto voi vähentää polyyn liittyvia vaaratilanteita.

4) Sahkötyokalujen kayttäminen ja hoitaminen

a) Alä pakota sahkötyökalua. Käytä tarkoitukseen soveltuvaa sahkötyökalua.

Oikea sahkötyokalu selviytytehtavastaparemmin ja turvallisemmin tomiessaan oikealla teholla.

b) Alä kaytä sahkötyokalua, jos se ei käynnisty tai sammu virtakytkimesti.

Sahkötyokalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava.

c) Irrota pistoke virtalähteestä ja/tai akku sahkötyokalusta ennen saatöjen tekemistä, varusteiden vaitamista tai sahkötyokalujen varastroimista.

Nämä ennakoivat turvatoimet vahentavat sahkötyokalun tahattoman kaynnistymisen vaaraa.

d) Sälytä käytämattomat sahkötyokalut lasten ulottumattomissa aläkä anna sellaisten henkilöiden käyttaa sahkötyokaluja, jotka eivat ole perehntyneet niihin tai naihin ohjeisiin.

Sahkötyokalut ovat vaarallisia kokemattomien henkilöiden käsissä.

e) Huolla sahkötyokalut. Tarkista likkuvien osien kiinntykset ja kohdistukset, osien eheys ja muut sahkötyokalujen toimintaan vaikuttavat tekijat.

Jos sahkötyokalu on vahingoittunut, korjauta se ennen kayttämista.

Puutteellisesti huolletut sahkötyokalut aiheuttavat paljon onnettomuuksa.

f) Pidä leikkuutyokalut terävinä ja puhtaina.

Oikein huolletut leikkuutyokalut, joissa on teravat leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

g) Käytä sahkötyokalua, varusteita ja tyokalunteriä jne. naiden ohjeiden mukaisesti ja ota huomioon työkentelyolosuheet ja tehtävä työ.

Jos sahkötyokalua kaytetaan toimintoihin, johin sita ei ole tarkoitettu, voi syntyä vaaratilanteita.

5) Akkukaytöisen tyokalun kayttj haulto

a) Lataa vain valmistajan maarittelemall aaturilla.

Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä kaytetaan toisenlaisen akun kanssa.

b) Käytä sahkötyokaluja vain erityisesti niille tarkoitettujen akkujen kanssa.

Minkä tahansa muiden akkujen käytö voi synnyttäa loukkaantumis- ja tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden laheisyydestä, jotka voivat kytkeä akun navat toisiinsa.

Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

d) Jos akkua kaytetaan vaarin, siitä voi vuotaa nestettà; välta nesteen koskettamista. Jos kosketat nestettā vahingossa, huuhte ledellä. Jos nests koskettaa silmiä, hae lisäksi läkarin apua.

Akusta vuotanut;neste voi aiheuttaa arymista tai palovammoja.

6) Huolto

a) Anna sahkötyokalu huollettavaksi valtuutetulle teknikolle, joka käyttaa alkuperäisia osia vastaavia varaosia.

Tämä pitäa sahkötyokalun turvallisena.

TURVATOIMET

Pida lapset ja mielentilaltaan epavakaat henkilot poissa laitteen lahettyvilta.

Kun tyokalua ei kayteta, se on sailytettv poissa lasten ja mielentilaltaan epavakaiden henkiloiden ulottuvila.

AKKUKÄYTTÖISEN KULMAPORAN TURVALLISUUTTA KOSKEVAT VAROITUKSET

1. Käytä lisakahvaa (tai -kahvoja), jos se toimitetiin tyokalun mukana.

Hallinnan menettäminen voi aiheuttaa henkilövahinkoja.

1. Pidä kiinni sähkötyokalun eristetyista tarttumapinnoista, kun teet työta, jossa leikkauslisävaruste tai kiinnitin voi osua piilossa olevaan sahköjohtoon.

Jos leikkauslisävaruste tai kiinnitin osuu jannitteseen johtoon, se saattaa tehdä sahkötyokalun paljaista metalliosista jannitteisen, jolloin käytä voi saada sähköiskun.

LISÄÄ TURVALLISUUTTA KOSKEVIA VAROITUKSIA

1. Varmista, etta porattavalla alueella ei ole piilossa olevia rakenteita, mukaan lukien sahkjochod ja vesi- tai kaasuputket. Edellmainittukenrakenteiden poraaminen voi aiheuttaa sahkokiskun, oikosulun, kaasuvuodontai muita vaaroja, jotka voivat aiheuttaa vakavia onnettouuksia tai vammoja.
2. Pida tyokalusta tukevasti kiinni kayton aikana. Muuten seurauksena voi olla onnettomuus tai loudkaantuminen.
3. Kiinnitä tyokappale. Tyokappale pysyy paremmin paikallaan puristuslaitteessa tai ruuvipenkissä kuin kasin pideltynä.
4. Työmpäristön valmisteleminen ja tarkistaminen. Tarkista seuraavien ohjeiden avulla, etta työmpäristö on sopiva.
5. Huolehdi, ettei akun kytkentäaukkoon pääse likaa.

6. Alä koskaan pura akkua ja laturia.

7. Älä koskaan aiheuta akkuun oikosulkua. Akun oikosulku aiheuttaa voimakkaan sahkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

8. Älä havitä akkua polttamalla. Jos akku poltetaan, se saattaa rajähtä.
9. Kun akun käyttoaika latauksen jälkeen käy lian lyhyeksi käytannöllseen työskentelyyn, vie akku takaisin östopaikkaan. Älä havitä kulunutta akkua.
10. Alä tunge laturin tuuletsrakoihin mitään. Jos laturin tuuletsrakoihin asetetaan metalliesineita tai jotakin tulenarkaa, on seurauksena sahköiskun vaara tai laturivaurio.
11. Kun tera asennetaan avaimettomaan istukkaan, kiristaholkkia riittavasti. Jos holkki ei ole tarpeekski kireallä, teraaattta lipsua tai pudota ja aiheuttaa loukkaantumisen.
12. Laitteen lepuuttaminen pitkään jatkuneen työn jälkeen.
13. Kun laitetta on kaytety jatkuvasti puukierrruuvien kirstämiseen, anna laitteen levata noin 15 minuuttia, kun vaihdat akun. Moottorin, kytkimen jne. lampotila nousee, sos tyotä jatketaan heti akun vaihtamisen jälkeen, mikä aiheutttaa lopulta laitteen liallisen rasittumisen.
14. Moottori saattaa pysahtyä, jos tyokalu ylikuumenee. Vapauta siinä tapauksessa tyokalun kytkin ja poista ylikuormituksen syyt.
15. Moottorin pyöriminen saattaa lukittua, kun laitetta käytetaan porana. Kun käytat ruuvainporaa, varo lukitsemasta moottoria.
16. Jos moottori lukittuu, katkaise virta valittomasti. Jos moottori pysyy lukittunajonkin aikaa, moottori tai akku voi olla palanut.
17. Akun kayttäminen kylmässä (alle 0 celsiusasteessa) voi joskus heikentää kirstymomenttia ja lyhentää akun kestoa. Kyseessä on kuitenkin tilapäinen ilmiö, joka menee ohi, kun akku lampenee.
18. Asenna koukku kunnolla. Jos koukkua ei ole asennettu kunnolla, se saattaa aiheuttaa vahingoittumisen kayton aikana.
19. Ålä katso suoraan valoon. Se voi aiheuttaa silmävamman.
20. Alä käytä pikaistukkaa käsityökalujen sijaan tai kiristämiseen. Se voi vahingoittaa tuotetta.
21. Tāmān tuotteen moottorissa on voimakas kestomagneetti. Noudata seuraavia lastujen tyokaluuntartumista ja kestomagneetin vaikutuksia sahköisiin laitteisiin koskevia varotoimia.

Alä aseta tyokalua tyopenkille tai tyoskentelyvalueelle, jossa on metallilastuja. Lastutvoivattarttuatyokaluunaiheuttaenhenkilovahinkoja tai kayttohairiöita.

• Jos lastuja on tarttunut tyokaluun, ala kosketa sitä.
  Poista lastut harjalla.

Ohjeen noudattamatta jattaminen saattaa johtaa. Henkilovahinkoinh.

O Jos kaytā sydæmentahdistajaa tai muita läakinnallisia sahkolaitteita, alä kayta tai lahesty tyokalua.

Sahkolaitteen toiminta voitasthahtintya.

Ö Alä kaytä tyokalua tarkkuuslaitteiden kuten matkapuhelinten, magneettikorttien tai sahköisten muistimedialatteiden laheisyyddessa.

Tämä saattaa johtaa virhetoimintaan, käyttohäiriöihin tai tietojen menetykseen.

LITIUMIONIAKKUA KOSKEVA HUOMAUTUS

Littiumioniakun käytöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttaa virrantuoton.

Kun tuotetta käytetaan alla kuvatuissa tapauksissa 1-3, moottori saattaa pysahtya, vaikka kytkintä vedetaan. Kyse ei ole viasta, vaan sujaustoiminnosta.

1. Kun jäljellä oleva akkuvirta loppuu, moottori pysähtyy.

Lataa akku talloin valittomasti.

1. Jos tyokalu ylikuormittuu, moottori saattaa pysahtya. Vapauta talloin tyokalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa kayttoa sen jalkeen.

2. Jos akku ylikuumenee lian suressa kuormitukssessa, akkuvirta saattaa kateta.

Lopeta tällöin akun käytö ja anna akun jäähtyä. Voit jatkaa käytöän sen jälkeen.

Ota huomioon myo's euraavat varoitukset ja huomautukset.

VAROITUS

Varmista, etta otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lammon syntyminen, savun muodostuminen, rajahdykset ja syttyminen voitaisiin estaa.

1. Varmista,itta akun paalle ei kerry hiomalastuja tai polya.
   Varmista työskentelyn aikana, etta hiomalastuja tai polyä ei putoa akun paälle.
   Varmista, etta tyoskentelyn aikana sahkotyokalun paalle putoavia hiomalastuja tai polya ei kerry akun paalle.
   Ö Alä saïlytä käytämätontä akkua hiomalastuille ja polylle alttiissa paikassa.
   Ennen akun varastoimista poista kaikki poly ja hiomalastut, jotka ovat saattaneet tartua sihen, alakä varastroi sita yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.
2. Alä pistä akkua teravälla esineellä, kuten naulalla, lyö sitä vasaralla tai astu sen paälle aläkä heita akkua tai kohdista sihen voimakasta iskua.
3. Alä käytä ilmiselvästi vahingoittunutta tai ulkonäöltaan muuttunutta akkua.
4. Älä käytä akkua vaäränapaisesti.
5. Alä yhdistä akkua suoraan sahköpistorasioihin tai auton savukkeensytyttem pistorasioihin.
6. Alä käytä akkua muuhun kuin märitettyyn tarkoitukseen.
7. Jos akku ei lataudu kokonaan, vaikka ilmoitettu latausaika on kulunut, lopeta lataaminen valittomasti.
8. Alä altista akkua korkeille lampötiloille tai korkealle paineelle, kuten mikroaltouunille, kuivaajalle tai korkeapainesäiliöle.
9. Poista akku valittomasti tulen lahettyviltä, jos huomaat vuotoa tai pahaa Hajua.
10. Alä kayta paikassa, jossa syntyy voimakasta staattista sahköä.
11. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos sen vari tai muoto muuttuu tai akku vaikuttaa millaan tavalla poikkeavalta sitä kaytettäessä, ladattaessa tai sailytettäessä, poista se valittomästi laitteesta tai akkulaturista alaka kayta sitä.

HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, alä hankaa silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteytta läkärin valittomasti.
   Jos silmat jatetaan hoitamatta, neste saattaa aiheuttaa. silmaongelmia.
2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti huolellisesti puhtaalla vedellä, kuten vesijhohtovedellä.
   Muuten iho voi artyä.
3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista, varintaimuodonmuutoksiaja/taimuita epasaannollisyyksiä kayttäessäsi akkua ensimmaistä kertaa, alä kaytä akkua, vaan palauta se toimittajalle tai myjälle.

VAROITUS

Jos litiumioniakun napaan päasee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita.

O Alä pane säilytskotelon johtavia materiaialeja, nauloja tai lankaa, kuten rauta- tai kuparilankaa.
O Estäaksesi oikosulkujen syntymisen lataa akkutyokalussa tai aseta akun suojus kunnolla paikalleensäilytyksen ajaksi niin, etta tuuletin ei nay.

SYMBOLIT

VAROITUS

Seuraavassa esitellään koneessa käytetyt symbolit.
Varmista, etc ymmarrat niiden merkityksen, ennen
kuin aloitat koneen kayton.

	DN14DSL / DN18DSL: Paristokäytöinen kulmapora
	Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.
	Koskee vain EU-maita Älå havitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2002/96/EY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävällisen kierrätyslaitokseen.
V Nimellisjännite
n0	Kuormittamaton nopeus
	Puu
	Metalli
	Puuruuvi
	Poraistukan kapasiteetti
kg	Paino (EPTA-menettelyn 01/2003 mukaisesti)
I	Kytkeminen PÄÄLLLE
	Kytkeminen POIS PÄALTÄ
	Akun kapasiteetti
	Jäljellä olevan latauksen merkkikytkin
R	Pyöriminen myötäpäävään
L	Pyöriminen vastapäävään
	Akku on melkein tyhjä. Lataa akku mahdollisimman pian
	Akun lataus on puolillaaan.
	Akussa on riittävästi virtaa.

PERUSVARUSTEET

Paalaitteen (1) lisaksi pakkaus sisältaa sivulla 154 luetellut varusteet.

Perusvarusteet voivat muuttua ilman erillsta ilmoitusta.

SOVELLUKSET

Puisten ruuvien ruuvaus ja irrotus.
O Erilaisten metallien poraaminen
O Erilaisten puiden paraaminen

Suomi

TEKNISET TIEDOT

Koneen tekniset tiedot luetellaan sivulla 154 olevassa taulukossa.

HUOMAA

Koska HITACHI tekee jatkuvasti tutkimus- ja kehitystyöta, tassā ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

LATAUS

Lataa akku ennen sähkötyökalun käytöä seuraavasti.

Kun laturin pistoke liitetaaan pistorasiaan, merkkivalo vilkkuu punaisena (1 sekunnin valein).

2. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan 2 mukaisesti.

3. Lataus

Kun akku asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuvasti punaisena. Kun akku on taysin latautunut, merkkivalo vilkkuu punaisena. (1 sekunnin valein) (Katso taulukko 1)

• Merkkivalon ilmoitukset

Laturin tai ladattavan akun tilan mukaiset merkkivalon ilmoitukset nakyvat taulukossa 1.

Taulukko 1

Merkkivalon ilmoitukset
Merkkivalo (punainen)	Ennen latausta	Vilkkuu	Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniki)
	Ladattaessa Palaa	Palaa	Palaa jatkuvasti
	Lataus valmis Vilkkuu	Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniki)
	Ylikuumentumisen aiheuttama valmiustila	Vilkkuu	Palaa 1 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniki)	Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataaminen alkaa, kun akku jähtyy)
	Lataaminen ei onnistu	Välkkyy	Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniki)	Akun tai laturin toimintahäirö

Tietoa akun lampötiloista ja latausajasta.
Lampotilat ja latausaika nakyvat taulukossa 2

Taulukko 2

Laturi Akku		UC18YFSL UC18YK\\L
Latausjännite V 14,4 V - 18 V
Paino kg 0,5	0,35
Lämpötilat, joissa akku voidaan ladata		0 °C – 50 °C
Akun kapasiteetin arvioitu latausaika. (lämpötilassa 20°C)
1,5 Ah	min.	22	40
2,0 Ah	min.	30	60
2,5 Ah	min.	35	75
3,0 Ah	min.	45	90
4,0 Ah	min.	60	120
5,0 Ah	min.	75	150
Akkukennojen määrä		4-10

HUOMAA

Latausaika vaihtelee riippuen lampötilasta ja virtalähteen jannitteestä.

HUOMAUTUS

Kun akkulaturi on ollut käytössä jatkuvasti, se kuumenee ja voi aiheuttaa vikoja. Kun lataus on valmis, anna laturin olla käytämattömanä 15 minuuttia ennen seuraavaa latausta.

4. Irrota laturin virtajohto pistorasiasta.

1. Pida laturista tiukasti kiinni ja veda akku pois.

HUOMAA

Muista poistaa akku laturista kayton jälkeen ja sailyta sita laturista irrallaan.

HUOMAUTUS

O Jos akkua ladataan, kun se on kuumentunut, koska se on jatetty pitkaksi ajaksi suoraan auringonvaloon tai koska akkua on juuri kayetty, laturin merkkivalo palaa 1 sekunnin ajan ja sitten sammu 0,5 sekunniks (pois paalta 0,5 sekunnin ajan). Anna akun siinapauksessa jäahtyä ja aloita lataus vasta sitten.

O Jos merkkivalo valkkyy (0,2 sekunnin valein), tarkista, onko laturin akkuliitttimeen joutunut vieraita esineita, ja ota ne pois. Jos vieraita esineita ei loydy, akku tai laturi saattaa olla epakunnossa. Vie se valtuutettuun huoltokesukkseen.
Kestäa noin 3 sekuntia, kun sisäinen mikrotietokone varmistaa, etta laturilla ladattava akku on poistetty, joten odota vähintäan 3 sekuntia, ennen kuin asetat akun paikalleen latauksen jatkamiseksi. Jos akku laitetaan takaisin 3 sekunnin kuluessa, se ei ehkä lataudukunnolla.
O Jos merkkivalo ei vilku punaisena (sekunnin valein) silloinkaan, kun laturin johto on liitety virtalähteeseen, laturin suojauspiiri saattaa olla aktivoitunut.

Irrota johto tai pistoke virtalähteestä ja liitä se takaisin noin 30 sekunnin kuluttua. Jos merkkivalo ei vieläkan vilku punaisena (sekunnin valein), vie laturi valtuutettuun Hitachi-huoltokesukkseen.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu
Akun asettaminen ja poistaminen	1 155
Lataus	2 155
Sivukahvan asentaminen/ poistaminen	3 155
Koukun irrottaminen ja kiinnittäminen	4 155
Istukan kahvan pidikkeen poistaminen ja asentaminen (ainoastaan kilattu istukka)	5 155
Istukan kahvan poistaminen sekä asentaminen (ainoastaan kilattu istukka)	6 156
Akun varaustilan ilmaisin	7 156
LED-valon käytäminen	8 156
Poranterän kiinnittäminen	9 156
Pyörimissuunnan vaihtaminen	10 156
Kytkimen käytö	11 156
Hiiliharjan tarkistaminen ja vaihtaminen	12 157
Varusteiden valitseminen	- 158

HUOLTO JA TARKASTUS

1. Tyokalun tarkastus

Koska tylsa tyokalu ei toimi tehokkaasti ja saattaa vahingoittaa moottoria, teroita tai vaihda tyokalu heti kun havaitset sen kuluneen.

2. Kiinnitsruuvien tarkistaminen

Tarkista Kaikki kiinnitysruuvit saannollisesti ja varmista, etta ne on kunnolla kiristetty. Jos ruuvit ovat loysallä, kirista ne valittomasti. Tämän tekemattä jattaminen voi aiheuttaa vakavan vaaran.

3. Moottorin huolto

Moottorin kaami on sahkotyokalun "ydin". Ole varovainen, jotta kaami ei vahingoitu ja/tai altistu oljylle tai vedelle.

4. Hiliharjojen tarkistaminen (kuva 12)

Moottorissa kaytettav hiiliharjat ovat kulu osia. Koska lian kulunut hiilharja voi aiheuttaa moottorihairoitvaivhda hiilharja uuteen heti kun se on lian kulunut tai lahell "kulumisrajaa" Lisaksi hiilharjat on pidettavaina puhtaina ja varmistettava, etta ne paasevat vapaasti likkumaan harapitimissa.

HUOMAA

Kun hiiliharja vaihetaan uuteen, kayta vain Hitachi-hiliharjaa, Jonka koodinumero on 999054.

5. Hiliharjojen vaihtaminen

Ota hiilharja pois poistamalla ensin harjan suojus ja tarttumalla sitten hiilharjan ulkonevaan osaan litteapaisellra ruuvimeissellila tms.

Kun asennat hiiliharjaa, valitse suunta siten, etta hiilharjan kynsi ⑥ yltaa haraputken ulkopuoliselle kosketusalueelle ⑥ . Paina se sitten sisaan sormella. Asenna lopuksi harjan suojus.

HUOMAUTUS

Muista ehdottomasti asettaa hiilharjan kynsi harjaputkenulkopuolella olevalle kosketusalueelle. (Voit asettaa kumman takansa kahdesta toimitetusta kynnesta.)

Ole varovainen, koska virheen tekeminen tass toimenpiteessa voi johtaa hiiliharjan kynnen vauroitumiseen, mikä saattaa aiheutttaa moottoriongelmia varhaisessa vaiheessa.

6. Ulkopinnan puhdistus

Jos kulmaporassa on likaa, pyyhi se kuivalla pehmeallakana kanaalla tai saippuaveteen kosutetulla kanaalla. Alakayta klorittisia liuottimia, bensiini tai tinneria, sill ne sulattavat muovia.

7. Säilytys

Säilytä kulmaporaa lasten ulottumattomissa ja paikassa, Jonka lampötila on alle 40^

HUOMAA

Varmista, etta akku on täysin latautunut, kun se varastoidaan pitkäksi ajaksi (3 kuukaudeksi tai kauemmin). Pienikapasiteettista akka ei ehkä voi ladata, kun laite otetaan kayttoön pitkän varastoinnin jälkeen.

HUOMAA

Lithiumioniakkujen sailytys.

Varmista, etta litiumioniakut on ladattu tayteen ennen varastoimista.

Akkujen pitkäaikainen varastointi, kun niiden lataustaso on alhainen, saattaa johtaa niiden toimintakyvyn heikkenemiseen, vahentä huomattavasti akun käytöaikaa, tai heikentäa akkuja niin, etteivat ne pysty säilyttämän latausta.

Huomattavasti vahentynyt akun kayttöaika voidaan kuitenkin yrittäa korjata lataamalla ja kayttamallä akkuja toistuvasti 2-5 kertaa.

Jos akun käytöika on aärimmäisen lyhyt toistuvasta latauksesta ja käytösta huolimatta, lopeta akun käytto ja osta uusi akku.

HUOMAUTUS

Sähkötyokalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

Tärkea huomautus Hitachin langattomien sahkötyokalujen akuista

Käytä aina jotain märätttämistämme alkuperäisista akuista. Emme voi taata langattoman sahkötyokalumme turvallisuutta ja toimivuutta, jos sitä käytetaan muun kuin märättramämme akun kanssa tai jos akku puretaan ja sita muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto).

TAKUU

Myönnämme Hitachi-sähkötyokaluille takuun lakisäeteisten/ kansallisten erityissäantelyiden mukaisesti. Tämä takuu ei kata vikoja tai vauroita, jotka johtuvat vaäränlaisesta atai kellettystä käytösta tai normalista kulumisesta.

Reklamaatiotapauksessa laheta purkamaton sahktoyokalu ja taman kayttooppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun Hitachi-huoltokesukkseen.

Tietoja ilmavälitteisestä melusta ja tärinastä

Mittausarvot on märitetty EN60745-standardin mukaisesti ja ilmoitettu ISO 4871-standardin mukaisesti.

Mitattu A-painotteinen aanitehotaso:

84 dB (A) (DN14DSL)

85 dB (A) (DN18DSL)

Mitattu A-painotteinen aänipainearvo:

73 dB (A) (DN14DSL)

74 dB (A) (DN18DSL)

Epavarmuus K: 3 dB (A).

Käytä kuulonsuojaimia.

Tärinän kokonaisarvot (kolmiakselivektorisumma)

EN60745-standardin mukaisesti märirettynä.

Poraus metallin:

Värähtelyemissioarvo ah, D < 2,5 m/s²

Epavarmuus K = 1,5m / s^2

llmoitetu varahtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sita voidaan kayttta tyokalujen vertaamiseen keskenaan.

Sitā voidaan myös käyttaa altistumisen alustavaan arvointiin.

VAROITUS

Värähtelyemissioarvo voi poiketa annetusta kokonaisarvosta sahkötyokalun varsinaisen kayton aikana tyokalun kayttotavasta riippuen.

Määrità kayttajaa suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaissessa kaytttolanteeessa (ottaen huomioon kayttjakson kaikki vaiheet, kuten hetket, joloin tyokalu on kytketty pois paälta ja joloin se on tyhjkäynnissä, varsinaisen kayntiajan lisäksi).

HUOMAA

Koska HITACHI tekee jatkuvasti tutkimus- ja kehitystyöta, tassa ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

(Metappaon twv apxikwov odnyiw)

TENIKE Σ ΠPOEIΔONOIHΣEΙΣ ΑΣΦΑΛΕΙΑΣ TOY HΑEKTPIKOY EΡΑΛΕΙΟΥ

NPOEIAOIOIHsH

AiaBaZeTe 6AeTis npoeiDOnoiOeic a0aAeiac kai 6AeTis oBnyieC.

H triponon twv npoedonoioewv kai obnyiw unpoei va npokaolei nEeKtpoanlqia, npkaia ka'noBapo tpaunatio.

DualeTe 6AeT TIC npoEldonoioeic kai tic oBnyie cyia eAAovtik avapopa.

O opos 一 p i epyaio" 01c npoieoioeic avaepetai 0to nektpiok epyaio (e Kaawio) nov aeitoupyei eow diktuov n 0to nektpiok epyaio nov aeitoupyei e μanatapia (chiopic kaawio).
