Tipo di prodotto	Trapano ad angolo senza fili
Marca	HITACHI
Modello	DN18DSL (Basic)
Tensione nominale	18 V
Tipo di batteria	Litio-ione
Capacità della batteria	1.5 Ah a 5.0 Ah (secondo il modello)
Caricatore compatibile	UC18YFSL / UC18YKSL
Capacità di foratura (legno)	Fino a 25 mm
Capacità di foratura (metallo)	Fino a 10 mm
Mandrino	Senza chiave (keyless)
Peso (con batteria)	Circa 1.8 kg
Funzioni principali	Foratura, avvitatura
Senso di rotazione	Reversibile (orario / antiorario)
Protezione integrata	Sovraccarico, surriscaldamento, scarica profonda
Sicurezza	Impugnatura laterale, bloccaggio mandrino
Livello sonoro (pressione acustica)	74 dB(A) (incertezza 3 dB(A))
Livello sonoro (potenza)	85 dB(A) (incertezza 3 dB(A))
Vibrazioni (foratura metallo)	< 2.5 m/s² (incertezza 1.5 m/s²)
Manutenzione	Pulire con panno asciutto, controllare periodicamente le spazzole di carbone
Pezzi di ricambio	Spazzole di carbone (codice 999054), batteria, caricatore
Garanzia	Conforme alle normative nazionali (vedere certificato)
Temperatura di carica	0°C a 50°C
Tempo di carica (es. batteria 1.5 Ah)	Circa 22 min (con caricatore UC18YFSL)

Domande frequenti - DN18DSL (Basic ) HITACHI

Come caricare la batteria?

Collegare il caricatore a una presa di corrente. Inserire la batteria nel caricatore. La spia lampeggia in rosso durante la carica e rimane accesa fissa quando la carica è completa. Attendere che la batteria si raffreddi se è calda prima di caricarla.

Come verificare la carica residua della batteria?

Premere il pulsante dell'indicatore di carica residua. I LED indicano il livello: 3 LED = batteria carica, 1 LED = batteria scarica (ricaricare subito).

Come installare l'impugnatura laterale?

Rimuovere la vite dell'impugnatura laterale. Far scorrere l'impugnatura sul collo dell'utensile e serrare la vite per fissarla saldamente. Può essere montata su entrambi i lati secondo il proprio comfort.

Come invertire il senso di rotazione?

Utilizzare l'interruttore del senso di rotazione situato vicino al grilletto. Spingerlo a sinistra per rotazione oraria, a destra per antioraria. Non cambiare senso quando il motore è in funzione.

Come sostituire le spazzole di carbone?

Rimuovere il cappuccio della spazzola. Utilizzare un cacciavite per sganciare la spazzola usurata. Inserire una nuova spazzola (rif. HITACHI 999054) allineando la clip con la sezione di contatto. Rimontare il cappuccio. Verificare che la spazzola scorra liberamente.

Cosa fare se la batteria si surriscalda?

Se la batteria diventa troppo calda durante l'uso, la protezione integrata interrompe l'alimentazione. Lasciare raffreddare completamente la batteria prima di riutilizzarla o ricaricarla. Evitare di caricare una batteria calda.

Posso usare una batteria non HITACHI?

No, utilizzare solo batterie originali HITACHI specificate. L'uso di altre batterie può compromettere la sicurezza e le prestazioni e annullare la garanzia.

Come manutenere il trapano?

Pulire l'esterno con un panno asciutto o leggermente insaponato. Non usare solventi. Controllare regolarmente le viti di fissaggio e il serraggio del mandrino. Controllare l'usura delle spazzole di carbone ogni circa 50 ore di utilizzo.

Qual è la garanzia?

HITACHI garantisce i suoi utensili elettrici secondo le normative nazionali. La garanzia copre i difetti di fabbricazione, ma non l'usura normale, l'uso improprio o i danni accidentali. Conservare il certificato di garanzia fornito.

Come conservare la batteria in caso di inutilizzo prolungato?

Per un inutilizzo superiore a 3 mesi, caricare completamente la batteria prima di riporla. Conservarla in un luogo asciutto tra 0°C e 40°C. Rimuovere la batteria dall'utensile. Una batteria con carica bassa può deteriorarsi.

MANUALE UTENTE DN18DSL (Basic ) HITACHI

(Traduzione delle istruzioni originali)

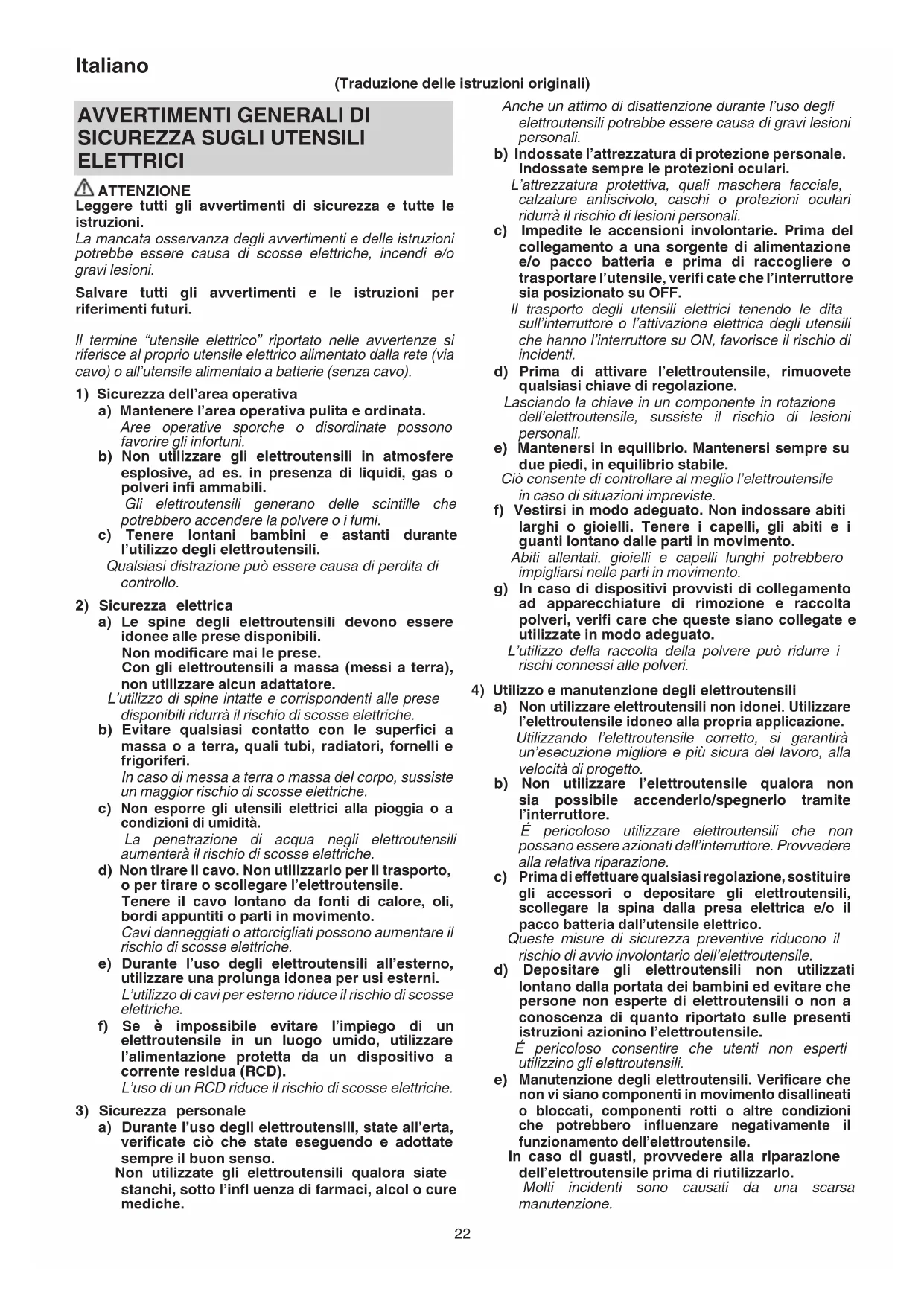

AVVERTIMENTI GENERALI DI SICUREZZA SUGLI UTENSILI ELETTRICI

ATTENZIONE

Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni.

La mancata osservanza degli avventimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni.

Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri.

Il termine "utensile elettrico" riportato nelle avventenze si riferisce al proprio utensile elettrico alimentato alla rete (via cavo) o all'utensile alimentato a batterie (senza cavo).

1) Sicurezza dell'area operativa

a) Mantenere l'area operativa pulita e ordinata.

Aree operative sporche o disordinate possono,. favorire gli infortuni.

b) Non utilizzare gli elettrotensili in atmossere esplovice, ad es. in presenza di liquidi, gas o polveri infi ammabili.

Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi.

c) Tenere lontani bambini e asanti durante l'utilizzo degli eletttroutensili.

Qualsiasi distrazione cui sono dovensi?

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili.

Non modificare mai le prese.

Con gli elettroutensili a massa (messi a terra), non utilizzato alcun adattatore.

L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurà il rischio di scosse elettriche.

b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi.

In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche.

c) Non esporre gli utensili elettrici alla pioggia o a condizioni di umidità.

La penetrazione di acqua negli elettroutensili aumentera il rischio di scosse elettriche.

d) Non tirare il cavo. Non utilizzato per il trasporto, o per tirare o scollegare l'elettroutensile.

Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento.

Cavi danneggiati o attorcigliati possono augmentare il rischio di scosse elettriche.

e) Durante l'uso degli elettroutensili all'esterno, utilizzato una prolunga idonea per usi esterni.

L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche.

f) Se è impossibile evitare l'impiego di un elettrotensile in un luogo umido, utilizzare l'alimentazione protetta da un dispositivo a corrente residua (RCD).

L'uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso.

Nonutilizzate gli elettroutensili qualora siate stanchi,otto I'infl uenza di farmaci,alcol o cure mediche.

Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali.

b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari.

L'attrezzzatura protettiva, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurra il rischio di lesioni personali.

c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l'utensile, verifi cate che l'interruttore sua posizionato su OFF.

Il trasporto degli utensili elettrici tenendo le dita sull'interruttore o l'attivazione elettrica degli utensili che hanno l'interruttore su ON, favorisce il rischio di incidenti.

d) Prima di attivare l'eeltroutensile, rimuvete qualsiasi chiave di regolazione.

Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesions personali.

e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile.

Cio consente di controllare al meglio I'etelettroutensile in caso di situazioni impreviste.

f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento.

Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento.

g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verifi care che queste siano collegate e utilizzate in modo adeguato.

L'utilizzo della raccolta della polvere cui si riscchi connessi alle polveri.

4) Utilizzato e manutenzione degli eletttroutensili

a) Non utilizzato elettroutensili non idonei. Utilizzato l'eeltroutensile idoneo alla propria applicazione.

Utilizzato l'eeltroutensile corretto, si garantirà un'esecuzione migliorie e più sicura del lavoro, alla velocità di progett.

b) Non utilise l'eeltroutensile qualora non sua possibile accenderlo/spegnerlo tramite l'interruttore.

É pericoloso utilizzato elettrotensili che non possano essere azionati dall'interruttore. Provedere alla relativa riparazione.

c) Prima di effettuare qualsiasi regolazione, sostuire gli accessori o depositare gli elettroutensili, scollegare la spina alla presa elettrica e/o il pacco batteria dall'utensile elettrico.

Queste misure di sicurezza preventive ridocono il rischio di avvio involontario dell'eletttroutensile.

d) Depositate gli elettroutensili non utilizzati lontano alla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile.

É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili.

e) Manutenzione degli eletttroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'eletttroutensile.

In caso di guasti, provvedere alla riparazione dell'eletttroutensile prima di riutilizzarlo.

Molti incidenti sono causati da una scarsa manutenzione.

f) Mantenere gli strumenti di taglio affi lati e puliti.
Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affi lati, sono meno soggetti a bloccaggio e sono più facilemente controllabili.
g) Utilizzare l'eletttroutensile, gli accessori, le punte, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da esquire.

L'uso dell'utensile elettrico per operazioni diverse da quale previste potrebbe causare una situazione pericolosa.

5) Utilizzo e cura dell'utensile batteria

a) Ricaricare solo con il caricatore specificato dal produttore.

Un caricatore adatto per un tipo di gruppo batteria cui po creare un rischio di incendio quando viene utilizzato con un altre gruppo batteria.

b) Usare utensili elettrici con gruppi batteria specifi catamente designati.

L'utilizzo di qualsiasi altri gruppo batteria può create un rischio di lesioni e incendi.

c) Quando il gruppo batteria non viene utilizzato, tenerlo lontano da altri oggetti metallici come graff ette, monete, chiavi, chiodi, viti, o altri piccoli oggetti metallici che possono create una connessione da un terminale a un altro.

Cortocircuitare i terminali della batteria insieme puo causare ustioni o incendi.

d) In condizioni abusive, del liquido può fuoriuscire alla batteria; evitare il contatto. Se il contatto si verifi ca accidentallymente, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, richiedere assistenza medica.

Il liquido che fuorises alla batteria cui cuscare irritazioni o usioni.

6) Assistenza

a) Affidate le riparazioni dell'eletttroutensile a persona qualificate che utilizzato solamente parti di ricambio identiche.

Cio garantirà il mantenimento della sicurezza dell'elettroutensile.

PRECAUZIONI

Tenere lontano alla portata di bambini e invalidi.
Quando non utilizzati, gli strumenti dovranno essere depositi lontano alla portata di bambini e invalidi.

AVVERTIMENTI DI SICUREZZA SUL TRAPANO AVVITATORE ANGOLARE A BATTERIA

1. Utilizzare le leve ausiliarie se fornite con l'utensile. La perdita di controllo cui causare lesions alla persona.
2. Afferrare l'eeltroutensile delle superfici isolate quando si eseguono operazioni in cui l'attrezzo di taglio o il dispositivo di fi ssaggio potrebbe venire a contatto con fi li elettrici nascosti.
   Il contatto dell'accessorio da taglio e dei dispositivi di fissaggio con un filo in tensione potrebbe mettere in tensione le parti metalliche esposte dell'utensile e dare una scossa elettrica all'operaatore.

PRECAUZIONI DI SICUREZZA AGGIUNTIVE

1. Assicurarsi che l'area da trapanare sia assolutamente priva di qualsiasi ostruzione nascosta, ivi compresi fili elettrici o tubature dell'acqua o del gas. La trapanatura

nei casi suddetti potrebbe provocare scosse elettriche o corto circuiti, perdite di gas o altri pericoli che potrebbero causare incidenti o lesioni gravi.
2. Assicurarsi di tenere saldamente l'utente durante il funzionamento. La mancata osservanza di esta precauzione potrebbe comportare incidenti o lesioni.
3. Fissare il pezzo da lavorare. Un pezzo da lavorare fissato con dispositivi di fissaggio o in una morsa è tenuto più saldamente che in mano.
4. Predispositione e controlo dell'ambiente di lavoro. Controllare l'adequatezza dell'ambiente di lavoro segundo la precauzione.
5. Non permettere che sostanje estranee entrino nel foro di collegamento della batteria ricaricabile.
6. Non smontare mai la batteria ricaricabile e il caricatore.
7. Non provocare mai dei corto-circuiti alla batteria ricaricabile. Il fenomeno provoca surriscaldamento e una notevole corrente elettrica. Puo quindi causare ustioni o danni alla batteria.
8. Non gettare la batteria nel fuoco. Puo esplodere.
9. Non appena la vita della batteria après le operazioni di ricarica diventa troppo breve per fini pratici, portare la batteria al negotio dove è stata acquistata. Non gettarla mai via.
10. Non insere alcun oggetto nelle fissure di ventilazione del caricatore. L'insertimento di oggetti metallici o infiammabili nelle fissure di ventilazione può causare lavoramente delle scosse elettriche o danneggiare il caricatore.
11. Per montare una punta nel mandrino sulla chiave, stringere il manicotto in maniera adeguata. Se il manicotto non è ben stretto, la punta può essere cadere, con il pericolo di lesioni alle persone.
12. Riposo dell'unità dopo lavoro continuo.
13. Dopo un utilizzo per lavori continui di serraggio delle viti per legno, lasciar riposare l'unità per 15 minuti circa quando si sostituisce la batteria. La temperatura del motore, interrottore, ecc. sale se si riprende immediatamente il lavoro dopo la sostituzione della batteria, con il rischio che si bruci tutto.
14. Se l'utensile è sovraccarico, il motore potrebbe arrestarsi. In tal caso, rilasciare l'interruttore dell'utensile ed eliminare le cause del sovraccarico.
15. La rotazione del motore può essere bloccata, quando si usa l'utensile come trapano. Usando il trapano avvitatore, fare attenzione a non bloccare il motore.
16. Se il motore è bloccato, spegnere immediatamente l'utensile. Se il motore rimane bloccato per un po', è possibile che il motore o la batteria siano bruciati.
17. L'uso della batteria a basse temperature (sotto 0 gradi centigradi) cui a volte risultare in una copbia di serraggio indebolita e una minore quantità di lavoro. Questo è tuttavia un fenomeno temporaneo e il funzionamento torna alla normalità quando la batteria si scalda.
18. Fissare saldamente il gancio. Se il gancio non è stato fi ssato saldamente, potrebbe provocare lesioni all'operaatore durante l'uso.
19. Non esporre gli occhi alla luce in modo diretto. Segli occhi vengono esposti continuamente alla luce, potrebbero verifi carsi fastidi alla vista.
20. Non utilizzato il mandrino auto serrante alippo di strumenti manuali o per il serraggio. Fare ciò potrebbe arrecare danni al prodotto.
21. Questo prodotto contiene un forte magnete permanente nel motore.
Osservare le seguenti precauzioni riguardo l'aderenza di trucioli all'utensile e l'effetto del magnete permanente sui dispositivi elettronici.
Non posizionare l'utensile su un banco di lavoro o zona di lavoro dove sono presenti trucioli di metallo.

I trucioli potrebbero aderire all'utensile, causando lesioni o malfunzionamenti.

Italiano

Se dei trucoli si sono attacati all'utensile, non toccarlo. Rimuovere i trucoli con una spazzola.
La mancata osservanza di ciò potrebbe causare lesioni.
Se usate un pacemaker o altri dispositivo medico elettronico, non adoperate né avvicinate l'utensile. Il funzionamento del dispositivo elettronico potrebbe essere compromesso.
Non usate l'utensile in prossimità di dispositivi di precisione come cellulari, schede magnetiche o altri supporti di memoria elettronica.
Questo potrebbe causare un uso erroneo, malfunzionamento o perdita di dati.

PRECAUZIONI SULLA BATTERIA AGLI IONI DI LITIO

Per estendere la durata, la batteriaagli ioni di litio e munuta di una funzione di protezione per arrestarne l'uscita.

Nei casi da 1 a 3 descriitti di seguito, durante l'utilizzo del prodotto,anche se state premendo l'interruttre, il motore potrebbe arrestarsi. Ciò non indica un malfunzionamento ma è il risultato della funzione di protezione.

1. Quando la rimanente alimentazione della batteria si esaurisce, il motore si arresta. In tal caso, ricaricarla immediatamente.
2. Se l'utensile è sovraccarico, il motore potrebbe arrestarsi. In tal caso, rilasciare l'interruttore dell'utensile ed eliminare le cause del sovraccarico. Dop ciò, sare possibile riutilizzarlo.
3. Se la batteria si surriscalda in lavori di sovraccarico, l'alimentazione della batteria potrebbe arrestarsi. In tal caso, interrompere l'uso della batteria e lasciarla raff reddare. Dop ci, sare possibile riutilizzarlo.

Inoltre, si prega di prestare attenzione al segunte avvertimento e cautela.

ATTENZIONE

Per prevenire qualsiasi perdita delle batterie, generatione di calore, emissione di fumi, esplosione e accensione, assicurarsi di prestare attenzione alle seguenti precauzioni.
1. Assicurarsi che la polvere e i detriti non si accumulino sulla batteria.
O. Durante la lavorazione, assicurarsi che la polvere e i detriti non si depositino sulla batteria.
Assicurarsi che qualsiasi polvere e detriti che si depositano sull'utensile elettrico durante la lavorazione non si accumulino sulla batteria.
Non conservare una batteria inutilizzata in un luogo esesto a polvere e detriti.
Prima di ritrare una batteria, rimuovere la polvere e i detriti che si sono depositati su diessa e non conservarla insieme a parti metalliche (viti, chiodi, ecc.).
2. Non forare la batteria con un oggetto appuntito come un chiodo, non colpire con un martello, calpestare, lanciare o sottoporre la batterie a violenti urti fi sici.
3. Non usare batterie apparentente danneggiate o deformate.
4. Non usare batterie con la polarità invertita.
5. Non collegare direttamente a prese elettriche o prese per caricabatteria da auto.
6. Non usare la batteria per uno scopo diverso da quelli specificiati.
7. Se la ricarica della batteria non si completaanche quando è passato un tempo di ricarica specifico cato, interrompere immediatamente la ricarica.
8. Non mettere o sottoporre la batteria a temperature elevate o ad alta pressione come in unorno microonde, essiccatore o contentitore ad alta pressione.
9. Tenere immediamente lontano dal fuoco quando si rilevano perdite o maleodore.
10. Non usare in un luogo dove viene generata forte elettricità statica.

1. Se si verifi ca la perdita delle batterie, maleodore, generatione di calore, scolorimento o deformazione, o se appaiano anormalità di qualiasi natura durante l'uso, la ricarica o la conservazione, rimuoverla immediatamente dall'apparecchio o carica batteria, e interrompere l'uso.

ATTENZIONE

1. Se il liquido che fuoriesce alla batteria entra negli occhi, non sfregare gli occhi e lavarli bene con acqua fresca e pulita come acqua di rubinetto e contattare immediamente un medico.
   Se non viene trattato, il liquido più causare problemiagli occhi.
2. Se il liquido fuoriesce sulla pelle o gli abiti, lavare bene con acqua pulita come l'acqua del rubinetto immediatamente.
   C'è una possibilità che possa causare irritazione alla pelle.
3. Se si riscontrano ruggine, maleodore, surriscaldamento, scolorimento, deformazione, e/o altri irregolarità quando si utilizes la batteria per prima volta, non usarla e restituirla al fornitore o venditore.

ATTENZIONE

Se nel terminale della batteria aioni di litio penetrano corpi estranei conduitti, potrebbe verificarsi un cortocircuito della batteria con seguente incendio. Nello stoccaggio della batteria aioni di litio, attenersi scruplosamente alle seguenti istruzioni.

Non insere corpi conduitti, chiodi e fili (ad esempio fili di ferro o rame) nel vano di stoccaggio.
Per impedire cortocircuiti, caricare la batteria nelo strumento o applicare saldamente il coperchio della batteria per lo stoccaggio fi no a nascondere la ventola.

SIMBOLI

ATTENZIONE

Di seguito mostriamo i symboli usati per la macchina. Assicurarsi di comprendre il significi cato prima dell'uso.

	DN14DSL / DN18DSL: Trapano angolare a batteria
	Leggere tutti gli avventamenti di sicurezza e tutte le istruzioni.
	Solo per Paesi UE Non gettare le apparecchiature elettriche tra i rifi uti domestici! Secondo la Direttiva Europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fi ne di essere reimpiegate in modo eco-compatible.
V	Tensione nominale
n0	Velocità senza carico
	Legno
	Metallo
	Vite per legno
	Capacità del trapano del mandrino
kg	Peso (Secondo procedura EPTA 01/2003)
I	Accensione
O	Spegnimento
-	Capacità della batteria
O	Interruptore indicatorare carica residua della batteria
(R)	Rotazione in senso orario
(L)	Rotazione in senso anti-orario
-	La carica della batteria restante è quasi vuota. Ricaricare la batteria il prima possibile.
-	La carica della batteria restante è a metà.
-	La carica della batteria restante è suffi ciente.

ACCESSORI STANDARD

In aggiunta all'unità principale (1), la confezione contiene gli accessori elencati a pagina 154.

Gli accessori standard possono essereambiati sanza preavviso.

APPLICAZIONI

Avvitamento o rimozione di viti per legno.
Foratura di metalli diversi
O Per la foratura di legni diversi

CARATTERISTICHE

Le specifi che di esta macchina sono elencate nella Tabella a pagina 154.

NOTA

A causa del continuo programma di ricerche e sviluppo della HITACHI, le caratteristiche riportate in quello foglio sono soggette cambiamenti alla Preventiva comunità.

RICARICA

Prima di utilizzato l'utensile elettrico, caricare la batteria nel seguente modo.

1. Collegare il cavo di alimentazione del caricatore a una presa.
   Quando si collega la spina del caricatore ad una presa a muro, la spia pilota lampeggia in rosso (A intervalli di 1 secondo).
2. Inserire la batteria nel caricatore.

Inserire saldamente la batteria nel caricatore come lostrato in Fig. 2.

3. Carica

Quando si insertisce una batteria nel caricatore, la carica inizia e la spia si illumina stabilmente in rosso.

Quando la batteria è completamente carica, la spia lampeggia in rosso. (A intervalli di un secondo) (Vedere la Tabella 1)

Spia indicazione pilota

Leindicazioni della spia pilota saranno come indicato nellaTabella1, a seconda delle condizioni del caricabatterie o della batteria ricaricabile.

Tabella 1

Indicazioni della spia
Spia pilota (rossa)	Prima della carica	Lampeggia	Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi)
	Durante la carica	Si illumina	Si illumina stabilmente
	Carica completa	Lampeggia	Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi)
	Standby di surriscaldamento	Lampeggia	Si illumina per 1 secondo. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi)	Batteria surriscaldata. Impossibile ricaricare (la ricarica comincerà quando la batteria si raff redda).
	Carica impossibile	Lampeggia velocemente	Si illumina per 0,1 secondi. Non si illumina per 0,1 secondi. (Spento per 0,1 secondi)	Malfunzionamento della batteria o del caricatore

Italiano

• Informazioni sulle temperature e sul tempo di ricarica della batteria. Le temperature e il tempo di ricarica sono indicati nella Tabella 2

Tabella 2

Batteria\Caricatore		UC18YFSL UC18YK$L
Tensione di carica V 14,4V - 18V
Peso kg 0,5 0,35
Temperature di carica per le batterie 0°C - 50°C
Tempo di carica per la capacité della batteria, circa (A 20°C)
1,5 Ah	min.	22	40
2,0 Ah	min.	30	60
2,5 Ah	min.	35	75
3,0 Ah	min.	45	90
4,0 Ah	min.	60	120
5,0 Ah	min.	75	150
Numero di pile 4 - 10

NOTA

Il tempo di carica può variarare a seconda della temperatura ambiente e della tensione della sorgente di alimentazione.

ATTENZIONE

Se il caricabatterie viene utilizzato di continuo, potrebbsurriscaldarsi provocando casi malfunzionamenti. Una volta terminato il caricamento, attendere 15 minuti prima di ricaricare nuovamente.

1. Scollegare il cavo di alimentazione del caricatore alla presa CA.
2. Tenere saldamente il caricatore e estrarre la batteria.

NOTA

Assicurarsi di estrarre la batteria dal caricatore quando l'uso e quindi conserva.

ATTENZIONE

Se la batteria viene caricata perché è calda perché rimasta esposta a lungo in un luogo soggetti ai raggi solari diretti o perché immediatamente dopo l'uso della batteria, la spia del caricatore si illumina per 1 secondo, non si illumina per 0,5 secondi (spenta per 0,5 secondi). In quello caso, prima lasciar raffreddare la batteria e poi,iniziare l'operazione di carica.
Quando la spia pilota lampeggia velocimento (a intervalli di 0,2 secondi), controllare e rimuovere qualsiasi oggettore estraneo nel connettore della batteria del caricatore. Se non sono presenti oggetti estranei, è probabile che la batteria o il caricatore non funzionino bene. Rivolgersi a un Centro di assistenza autorizzato.
Poiché il micro computer incorporeto impiega circa 3 secondi per confermare che la batteria caricata col caricatore sia stata estratta, attendere almeno 3 secondi prima di reinserirla per continuare il caricamento. Se la batteria viene reinserita entro 3 secondi, potrebbe non venire caricata correttamente.
Se la spia non lampeggia di colore rosso (ogni secondo)
anche se il caricatore è collegato alla alimentazione,
significa che potrebbe essere attivato il circuito di
protezione del caricatore.

Rimuovere il cavo o la spina alla presa e ricollegarlo\ dopo circa 30 secondi. Se dopo esta operazione\ la spia ancorta non lampeggia di colore rosso (ogni\ secondo), portare il caricatore presso il centro assistenza\ Autorizzato Hitachi.

MONTAGGIO E OPERAZIONE

Azione	Figura	Pagina
Rimozione e inserimento della batteria	1	155
Carica	2	155
Installazione/rimozione della maniglia laterale	3	155
Rimozione e montaggio del gancio	4	155
Rimozione e montaggio del supporto maniglia del mandrino (solo con mandrino a cremagliera)	5	155
Rimozione e montaggio della maniglia del mandrino (solo con mandrino a cremagliera)	6	156
Indicatore carica batteria restante	7	156
Come utilizzato la spia LED	8	156
Montaggio della punta del trapano	9	156
Inversione della direzione di rotazione	10	156
Funzionamento dell'interruttore	11	156
Controllo e sostituzione della spazzola al carbonio	12	157
Selezione degli accessori	—	158

MANUTENZIONE E ISPEZIONE

1. Ispezione dell'utensile

Poiché condizioni imperfette causano un abbassamento dell'efficienza e possibili malfunzioni all'attrezzo, aggiare o sostituire l'utensile quando si notano segni di abrasione.

2. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fi ssate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

3. Manutenzione del motore

L'avolgimento del motore è il vero e proprio "cuore" degli attrezzi elettrici. Fare attenzione a non danneggiare l'avolgimento e/o non bagnarlo con olio o acqua.

1. Controllo delle spazzole di carbone (Fig. 12)

Il motore impiega spazzole di carbone che sono materiali di consumo. Poiché una spazzola di carbone troppo usurata può create fastidi al motore, sostituire le spazzole di carbone con altre nuove quando divertano logore o vicine al "limite usura". Inoltre, tenere sempre pulite le spazzole e assicurarsi che scorrano liberamente nei portaspazzola.

NOTA

Quando si sostituisce la spazzola di carbone con un'altra nuova, assicurarsi di usare la spazzola di carbone Hitachi a numero di codice 999054.

1. Sostituzione di una spazzola di carbone

Estrarre la spazzola di carbone rimuovendo prima il coperchio spazzola e quindi agganciando la sporenza della spazzola di carbone con un cacciavite a lama piatta, ecc.

Durante l'installazione della spazzola di carbone, selezionare la direzione in modo che il chiodo ⑥ della spazzola di carbone combaci con la parte di contatto ⑨ del tubo della spazzola. Quindi spinnerla in loro con un dito. Inf ne installare il coperchio spazzola.

ATTENZIONE

Essere assolutamente sicuri di aver inserito il chiodo della spazzola di carbone nella parte di contatto del tubo spazzola. (Si può insere uno qualsiasti dei due chiodi forniti.)

Fare attenzione perché qualsiasi erre in questa operazione cui risultare in deformazioni del chiodo della spazzola di carbone e cui creare problemi al motore anticipatamente.

1. Pulizia della carcassa dell'utensile

Se il trapano ad angolo è macchiato, pulirlo con un panno morbido e asciutto o con un panno inumidito con acqua insaponata. Non usare solventi cloridrici, benzina o diluenti per vernici, in quanto potrebbero deformare la plastica.

1. Conservazione

Conservare il trapano ad angolo in un luogo dove la temperatura sia inferiore ai 40^ e lontano alla portata dei bambini.

NOTA

Assicurarsi che la batteria sia completeness carica quando viene conservata per un lungo periodo (3 mesi o più). Una batteria con minore capacité potrebbe non essere in grado di essere caricata quando viene utilizzata, se conservata per un lungo periodo.

NOTA

Conservazione delle batterieagliioni di litio.

Prima di riporre le batterieagli ioni di litio, assicurarsi di averle caricate completeness.

Riporre le batterie per periodi prolongati con un basso livello di carica ne può provocare il deterioramento delle prestazioni o la significato cativa riduzione del tempo di utilizzo delle batterie, e potrebbeanche renderere le batterie incapaci di mantenere la carica.

Tuttavia, la significativa riduzione del tempo di utilizzato delle batterie cui esse resolta caricando e utilizzando le batterie ripetutamente da due a cinque volte.

Se il tempo di utilizzo delle batterie rimane estremamente ridotto nonostante le ricariche ripetute, considerare le batterie inutilizzabili e acquistarne di nuove.

ATTENZIONE

Nell'uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.

Avviso importante sulle batterie per gli utensili elettrici a batteria Hitachi

Utilizzare sempre una delle nostre batterie originali. Non possiamo garantire la sicurezza e le prestazioni dell'utensile elettrico a batteria quandoessovieneutilizzato con batterie diverse da quale da moi designate, o quando la batteria viene smontata e modifi cata (per esempio lo smontaggio e la sostituzione di pile o altre parti interne).

GARANZIA

Garantiamo gli Utensili Elettrici Hitachi in conformità alle speci che normative imposte alla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentole, si prega di inviare l'Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l'uso, ad un Centro di Assistenza Autorizzato Hitachi.

Informazioni riguardanti i rumori trasmessi dall'aria e le vibrazioni

I valori misurati sono stati determinati in conformità a EN60745 e descritti in conformità alla normativa ISO 4871.

Livello misurato di potenza sonora pesato A:

84 dB (A) (DN14DSL)

85 dB (A) (DN18DSL)

Livello misurato di pressione sonora pesato A:

73 dB (A) (DN14DSL)

74 dB (A) (DN18DSL)

Incertezza K: 3 dB (A).

Indossare i dispositivi di protezione acustica.

Valori totali di vibratione (somma vettori triass.) determinati secondo la norma EN60745.

Perforazione nel metallo:

Valore di emissione vibrazioni a_h D < 2,5m / s^2

Incertezza K = 1,5 m/s²

Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al tipo di test standard e può essere utilizzato per confrontare un utensile con un'alto.

Può essere inoltre utilizzato per la stima preliminare dell'esposizione.

ATTENZIONE

Il valore di emissione vibrazioni durante l'uso effettivo dell'utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell'utensile stesso.
- Identificare le misure di sicurezza per la protezione dell'operaatore basate su stima dell'esposizione nelle effettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l'utensile restsa spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio).

NOTA

A causa del continuo programma di ricerca e sviluppo della HITACHI, le caratteristiche riportate in quello foglio sono soggette cambiamentienzapreventiva communicatesione.

MONTERING OG ANVENDELS

Incertitudine K: 3 dB (A).

Purtaì protecté auditiva.
