GRL 400 H Professional - Daljinski merilnik BOSCH - Brezplačna navodila za uporabo

Vrsta izdelka	Laserski merilnik razdalje
Znamka	Bosch
Model	GRL 400 H Professional
Merilno območje	0,05 do 40 m
Natančnost merjenja	± 1,5 mm
Laserski razred	2
Valovna dolžina laserja	635 nm
Merske enote	m, ft, in
Funkcije	Merjenje razdalje, površine, prostornine, vgrajeni inklinometer
Napajanje	2 AAA bateriji (1,5 V)
Avtonomija	Do 10.000 meritev
Mere (D × Š × V)	120 × 60 × 30 mm
Teža	180 g (z baterijami)
Delovna temperatura	-10 °C do +50 °C
Skladiščenje	-20 °C do +70 °C
Zaslon	LCD zaslon z osvetlitvijo ozadja
Zaščita	IP54 (zaščita pred prahom in brizganjem vode)
Vzdrževanje	Čistite z mehko in suho krpo
Varnost	Ne glejte neposredno v laserski žarek
Nadomestni deli	Baterije, transportni trak
Popravljivost	Servisna služba Bosch
Garancija	2 leti

Pogosto zastavljena vprašanja - GRL 400 H Professional BOSCH

Kako zamenjati baterije v laserskem merilniku razdalje Bosch GRL 400 H Professional?

Odprite predal za baterije na zadnji strani naprave. Vstavite dve AAA bateriji ob upoštevanju polarnosti. Zaprite pokrov.

Kaj storiti, če naprava pri meritvi prikaže 'Napaka'?

Preverite, ali je ciljna površina dovolj odbojna in čista. Poskusite meriti na svetlejši točki ali uporabite tarčno ploščo. Če napaka vztraja, ponovno zaženite napravo.

Ali je laser nevaren za oči?

Bosch GRL 400 H Professional uporablja laser razreda 2. Ne glejte neposredno v žarek in se izogibajte usmerjanju v oči drugih.

Kako uporabiti funkcijo vgrajenega inklinometra?

Napravo postavite na ravno površino. Inklinometer se samodejno aktivira in prikaže kot na zaslonu. Uporabite ga lahko za preverjanje vodoravnosti ali naklonov.

Kakšen je največji doseg merilnika razdalje?

Največji doseg je 40 metrov pri normalnih svetlobnih pogojih. Pri zunanjih meritvah lahko tarčna plošča izboljša doseg.

Kako očistiti napravo, ne da bi jo poškodovali?

Uporabite mehko in suho krpo. Ne uporabljajte agresivnih kemikalij. Previdno očistite lasersko okence.

Ali je naprava vodotesna?

Certificirana je kot IP54, kar jo ščiti pred prahom in brizganjem vode. Ni namenjena potopitvi.

Kako preklopiti med merskimi enotami?

Pritisnite gumb 'Unit' (ali 'm/ft/in'), dokler se ne prikaže želena enota (metri, čevlji ali palci).

Kje lahko najdem nadomestne dele ali popravilo?

Obrnite se na servisno službo Bosch ali obiščite pooblaščeni servisni center. Standardne baterije so na voljo v trgovinah.

Kako kalibrirati merilnik razdalje, če so meritve netočne?

Senzor je tovarniško umerjen. Če sumite na odstopanje, opravite meritev na znani referenčni razdalji (npr. 1 m) in primerjajte. V primeru odstopanja kontaktirajte servis Bosch.

NAVODILA ZA UPORABO GRL 400 H Professional BOSCH

16 Mrežni utikač uredjaja za punjenje

17 Utikač za punjenje

18 Stativ*

19 Merna letva gradjevinskog lasera*

20 Prijemnik lasera*

21 Laserske naočare za gledanje*

22 Merna ploča sa podnožjem*

23 Držač*

24 Kofer

* Pribor sa slike ili koji je opisan ne spada u standardni obim isporuka.

Montaža

Bodite previdni – v primeru izvajanja opravil ali nastavitev, ki niso opisana v teh navodilih, lahko pride do nevarnega izpostavljanja laserskemu sevanju.
▶ Merilno orodje se dobavi z opozorilno tablo v angleščini (na prikazu merilnega orodja na grafični strani označeno s številko 14).

Pred prvim zagonom prelepite angleški tekst opozorilne table s priloženo nalepko v svojem jeziku.
Laserskega žarka ne usmerjajte na osebe ali živali in sami ne glejte v laserski žarek. Merilno orodje ustvarja lasersko žarčenje laserskega razreda 2 v skladu z IEC 60825-1. Z njim bi lahko zaslepili druge osebe.
Očal za vidnost laserskega žarka ne uporabljajte namesto zaščitnih očal. Očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem.
Očal za vidnost laserskega žarka ne uporabljajte namesto sončnih očal oziroma med vožnjo v cestnem prometu. Očala za vidnost laserskega žarka ne zagotavljajo popolne UV-zaščite in zmanjšujejo sposobnost zaznavanja barv.
▶ Merilno orodje lahko popravlja samo kvalificirano strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilnega orodja.

• Otrokom ne dovolite, da bi brez nadzora uporabljali lasersko merilno orodje, saj bi lahko nenamerno zaslepili druge osebe.
  Z merilnim orodjem ne smete delati v okolju, kjer je nevarnost eksplozije in kjer se nahajajo gorljive tekočine, plini ali prah. Merilno orodje lahko povzroči iskrenje, ki lahko vname prah ali hlape.
  ▶ Ne odpirajte kompleta akumulatorskih baterij. Obstaja nevarnost kratkega stika.

Zaščitite komplet akumulatorskih baterij pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in vlago. Obstaja nevarnost eksplozije.

Držite neuporabljen komplet akumulatorskih baterij vstran od sponk, kovancev, ključev, žebljev, vijakov ali drugih kovinskih predmetov, ki bi lahko povzročili premostitev kontaktov. Kratki stik med kontakti akumulatorja lahko povzroči opekline ali požar.

Komplet akumulatorskih baterij polnite le s polnilno napravo, ki je navedena v tem navodilu za obratovanje. Če se polnilna naprava, ki je namenjena za določeno vrsto akumulatorskih baterij, uporablja z drugimi akumulatorskimi baterijami, obstaja nevarnost požara.

▶ Uporabljajte samo originalne komplete akumulatorskih baterij Bosch z napetostjo, ki je navedena na tipski tablici vašega merilnega orodja. Pri uporabi drugih kompletov akumulatorskih baterij, na primer ponaredkov, predelanih kompletov akumulatorskih baterij ali kompletov akumulatorskih baterij drugih proizvajalcev obstaja nevarnost poškodb in materialnih škod zaradi eksplozij akumulatorskih baterij.

Polnilnik za akumulatorje

Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe.

Zavarujte polnilnik pred dežjem ali vlago. Vdor vode v polnilnik povečuje tveganje električnega udara.

▶ S to polnilno napravo ne smete polniti drugih akumulatorskih baterij. Polnilna naprava je namenjena le za polnjenje kompleta akumulatorskih baterij Bosch, ki je vstavljen v rotacijski laser. Pri polnjenju drugih akumulatorskih baterij obstaja nevarnost požara in eksplozije.
Polnilnik naj bo vedno čist. Zaradi umazanije lahko pride do električnega udara.
Pred vsako uporabo je potrebno polnilnik, kabel in vtikač preizkusiti. Če ugotovite poškodbe, polnilnika ne uporabljajte. Polnilnika ne odpirajte, popravila pa naj opravi samo kvalificirano strokovno osebje s pomočjo originalnih nadomestnih delov. Poškodovani polnilniki, kabli in vtikači povečujejo nevarnost električnega udara.
▶ Ne uporabljajte polnilnika na lahko gorljivi podlagi (na primer na papirju, tekstilu in podobnem) oziroma v okolju, kjer lahko pride do požara. Pri polnjenju se polnilnik segreje – nevarnost požara.
V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje koje ali opekline.
▶ Nadzorujte otroke in zagotovite, da se otroci ne bodo igrali s polnilno napravo.
▶ Otroci in osebe, ki so duševno ali telesno omejene, smejo polnilno napravo uporabljati samo pod nadzorom ali će ste jih izšolali glede uporabe. Skrbno izšolanje zmanjša nevarnost napačne uporabe in poškodb.

Opis delovanja

Prosimo, da odprite dvojno grafično stran s slikami rotacijskega laserja in polnilne naprave in jo pustite odprto, medtem ko berete navodilo za uporabo.

Uporaba v skladu z namenom

Rotacijski laser

Merilno orodje je namenjeno za izračun in preverjanje natančnih vodoravnih potekov višine. Merilno orodje ni namenjeno za navpično niveliranje.

Merilno orodje je primerno je za uporabo na prostem.

Polnilnik za akumulatorje

Polnilno napravo uporabite samo, će lahko vse funkcije v celoti precenite in jih lahko brez omejitev izvajate ali će ste prejeli ustrezna navodila.

250 | Slovensko

Tehnični podatki

Rotacijski laser GRL 400 H
	Professional
Številka artikla 3 601 K61 800
Delovno območje (radij)1)
- brez laserskega sprejemnika, pribl.	10 m
- z laserskim sprejemnikom, pribl.	200 m
Točnost niveliranja1)2)	± 0,08 mm/m
Področje samoniveliranja tipično	±8 % (±5°)
Čas niveliranja tipično	15 s
Rotacijska hitrost	600 min-1
Delovna temperatura	-10 ... +50 °C
Temperatura skladiščenja	-20 ... +70 °C
Relativna zračna vlaga maks.	90 %
Laserski razred	2
Tip laserja	635 nm, <1 mW
Ø laserskega žarka na izhodni odprtini približno1)	5 mm
Prijemalo stativa (navpično)	5/8"-11
Akumulatorske baterije (NiMH)	2 x 1 , 2 V HR 20 (D) (9 A h)
Baterije (alkalijsko-manganove)	2 x 1,5 V LR20 (D)
Trajanje obratovanja pribl.
- Akumulatorske baterije (NiMH)	30 h
- Baterije (alkalijsko-manganove)	50 h
Teža po EPTA-Procedure 01/2003	1,8 kg
Mere (dolžina xširinaxvišina) 183x170x188mm
Vrsta zaščite	IP 65 (zaščita pred prahom curki vode)
1) pri 20 °C
2) vzdolž osi
Proximo upoštevajte številko artikla na tipski ploščici Vašega merilnega orodja - trgovske oznake posameznih merilnih orodij so lahko drugačne.
Jasno identifikacijo Vašega merilnega orodja omogoča serijska številka 13 na tipski ploščici.

Slovensko | 251

Polnilnik

Številka artikla 2 610 A13 782
Nazivna napetost	V~ 100–240
Frekvenca	Hz 50/60
Polnilna napetost akumulatorja	V= 7,5
Polnilni tok	A	1,0
Dovoljeno temperaturno področje polnjenja	°C 0–45
Čas polnjenja	h	14
Število akumulatorskih celic		2
Nazivna napetost (Akumulatorja)	V= 2 x 1,2
Teža po EPTA-Procedure 01/2003	kg 0,2
Zaščitni razred		☐/II

Komponente na sliki

Oštevilčenje naslikanih komponent se nanaša na prikaz rotacijskega laserja in polnilne naprave na grafičnih straneh.

1 Prikaz nivelirne avtomatike
2 Vklopno/izklopna tipka šok opozorila
3 Prikaz šok opozorila
4 Variabilni laserski žarek
5 Izstopna odprtina laserskega žarka
6 Prikaz stanja napolnjenosti
7 Akumulatorska baterija
8 Predalček za baterije
9 Aretiranje pokrova predalčka za baterije
10 Aretiranje kompleta akumulatorske baterije
11 Puša za vtikač polnilnika
12 Prijemalo stativa 5/8"
13 Serijska številka
14 Opozorilna ploščica laserja
15 Polnilna naprava
16 Omrežni vtič polnilne naprave
17 Polnilni vtikač
18 Stativ*
19 Merilna letev gradbenega laserja*
20 Laserski sprejemnik*
21 Očala za vidnost laserskega žarka*
22 Merilna plošča s podnožjem*
23 Držalo*
24 Kovček

* Prikazan ali opisan pribor ne spada v standardni obseg dobave.

Montaža

Oskrba z energijo rotacijskega laserja Uporaba z baterijami/akumulatorskimi baterijami

Pri uporabi merilnega orodja priporočamo uporabo alkalnih manganskih baterij ali akumulatorskih baterij.

Če želite odpreti predalček za baterijo 8, zasukajte aretiranje 9 v položaj potegnite predalček za baterijo navzven.

Pri vstavljanju baterij pazite na pravilno smer polov, ki naj ustreza oznakam v predalčku.

Vedno zamenjajte obe bateriji hkrati. Uporabite samo bateriji istega proizvajalca in enake kapacitete.

Zaprite pokrov za baterijo 8 in zavrtite aretiranje 9 v položaj

Če ste baterije vstavili nepravilno, merilnega orodja ne morete vklopiti. Vstavite baterije s pravilno naravnanostjo polov.

Če merilnega orodja dalj časa ne boste uporabljali, odstranite iz njega bateriji. Med dol-gim skladiščenjem lahko bateriji zarjavita in se samodejno izpraznita.

252 | Slovensko

Uporaba s kompletom akumulatorskih baterij

Pred prvo uporabo napolnite komplet akumulatorskih baterij 7. Komplet akumulatorskih baterij lahko napolnite izključno z zato predvideno polnilno napravo 15.

▶ Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na tipski ploščici naprave. Polnilnike, označene z 230 V, lahko priključite tudi na napetost 220 V.

Vtaknite v ta namen omrežni vtič 16, ki ustreza vašemu električnemu omrežju, v polnilno napravo 15 in pustite, da zaskoči.

Vtaknite polnilni vtič 17 polnilne naprave v dozo 11 na kompletu akumulatorskih baterij. Napravo priključite na električno omrežje. Polnjenje praznega kompleta akumulatorskih baterij traja pribl. 14 h. Polnilna naprava in komplet akumulatorskih baterij sta zavarovana pred prekomernim polnjenjem.

Komplet akumulatorskih baterij, ki je nov ali se dalj časa ni uporabljal, razvije šele po pribl. 5 ciklih polnjenja in praznenja svojo polno moč.

Kompleta akumulatorskih baterij 7 ne smete polniti po vsaki uporabi, saj bi tako zmanjšali njegovo kapaciteto. Komplet akumulatorskih baterij napolnite šele, ko prikaz napolnjenosti akumulatorske baterije 6 utripa ali trajno sveti. Bistveno skrajšan čas obratovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je treba zamenjati.

Pri prazni akumulatorski bateriji lahko merilno orodje uporabljate tudi s pomočjo polnilnika 15, će je le-ta priključen na električno omrežje. Iz-klopite merilno orodje, približno 10 minut pol-nite akumulatorsko baterijo, nato pa merilno orodje skupaj s priključenim polnilnikom ponovno vklopite.

Če želite zamenjati komplet akumulatorskih baterij 7, zasukajte aretiranje 10 v položaj 📋 in potegnite komplet akumulatorskih baterij 7 navzven. Vstavite nov komplet akumulatorskih baterij in zasukajte aretiranje 10 v položaj 📋

Če merilnega orodja dalj časa ne uporabljate, vzemite komplet akumulatorskih baterij ven. V primeru, da akumulatorske baterije dalj časa niso v uporabi, lahko korodirajo ali se samostojno izpraznejo.

Prikaz stanja napolnjenosti

Ko prikaz napolnjenosti 6 prvič zasveti rdeče, lahko merilno orodje uporabljate še 2 h.

Če sveti prikaz napolnjenosti 6 trajno rdeče, meritve niso več možne. Merilno orodje se po 1 min avtomatsko izklopi.

Delovanje

Zagon rotacijskega laserja

Zavarujte merilno orodje pred vlago in direktnim sončnim sevanjem.
▶ Ne izpostavljajte merilnega orodja ekstremnim temperaturam ali ekstremnemu nihanju temperature. Poskrbite za to, da npr. ne bo ležalo dalj časa v avtomobilu. Če je merilno orodje bilo izpostavljeno večjim temperaturnim nihanjem, najprej pustite, da se temperatura pred uporabo uravna. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko poškoduje natančnost delovanja merilnega orodja.
▶ Preprečite močne sunke v merilno orodje ali pa padce na tla. Po močnih zunanjih vplivih, ki delujejo na merilno orodje, pred nadaljno uporabo vedno opravite preizkus natančnosti (glejte „Nivelirna natančnost rotacijskega laserja“, stran 254).

Namestitev merilnega orodja

Postavite merilno orodje na stabilno podlogo ali ga montirajte na stativ 18.

Zaradi izredno velike točnosti niveliranja merilno orodje zelo občutljivo reagira na tresenje in na spreminjanje položaja. Zato vedno pazite, da bo merilno orodje v stabilnem položaju, s čimer se boste izognili prekinitvam delovanja zaradi dodatnih niveliranj.

Vklop/izklop

Laserskega žarka ne usmerjajte na osebe ali živali (še posebej ne na višino oči) in sami ne glejte v laserski žarek (tudi ne iz večje razdalje). Iz merilnega orodja takoj po vklopu izstopi variabilni laserski žarek 4.

Za vklop merilnega orodja za kratek čas pritisnite vklopno/izklopno stikalo 2. Prikazi 3,1 in 6 se za kratek čas zasvetijo. Merilno orodje prične takoj z avtomatskim niveliranjem. Med niveliranjem utripa prikaz niveliranja 1 zeleno, laser ne rotira in ne utripa.

Merilno orodje je dokončno nivelirano, takoj ko sveti prikaz nivelirne avtomatike 1 trajno zeleno in laser trajno sveti. Po zaključku niveliranja starta merilno orodje avtomatsko v rotacijskem obratovanju.

Merilno orodje deluje izključno v rotacijskem obratovanju s stalno rotacijsko hitrostjo, ki je primerna tudi pri uporabi laserskega sprejemnika.

Pri tovarniških nastavitvah je funkcija šok opozorila avtomatsko vkopljena, prikaz funkcije šok opozorila 3 sveti rdeče.

Za izklop merilnega orodja pritisnite za dalj časa pritisnite na vklopno/izklopno tipko 2. Pri sproženem šok opozorilu (prikaz šok opozorila 3 utripa rdeče) pritisnite enkrat na vklopno/izklopno tipko za ponovni start funkcije šok opozorila in nato ponovno za izklop merilnega orodja.

Vklopljenega merilnega orodja nikoli ne puščajte brez nadzorstva in ga po uporabi izklopite. Laserski žarek lahko zaslepi druge osebe.

Da bi se zaščitile baterije, se merilno orodje avtomatsko izklopi, će se nahaja več kot 2 uri izven samonivelirnega področja ali je šok opozorilo sproženo več kot 2 uri (glejte „Nivelirna avtomatika rotacijskega laserja“, stran 253). Ponovno namestite merilno orodje in ga spet vklopite.

Nivelirna avtomatika rotacijskega laserja

Merilno orodje preveri po vklopu vodoravni položaj in avtomatsko uravna neravnine znotraj samonivelirnega območja 8 % (5°).

Če je merilno orodje po vklopu ali po spremembi položaja več kot 8 % poševno, niveliranje ni več možno. V tem primeru se ustavi rotor, laser utripa in prikaz niveliranja 1 trajno sveti rdeče. Ponovno pozicionirajte merilno orodje in počakajte, da se nivelira. Brez ponovnega pozicioniranja se laser po 2 min in merilno orodje po 2 urah avtomatsko izklopi.

Če je merilno orodje nivelirano, potem stalno preverja vodoravni položaj. Pri spremembah lege se avtomatsko ponovno nivelira. Za preprečitev napačnih meritev se rotor med postopkom niveliranja ustavi, laser utripa in prikaz niveliranja 1 utripa zeleno.

Funkcija šok opozorila

Merilno orodje ima funkcijo šok opozorila, ki pri spremembi položaja oz. tresenju merilnega orodja ali pri vibracijah podloge prepreči niveliranje na spremenjeni višini in s tem poskrbi za preprečitev napak v zvezi z višino.

Po vklopu merilnega orodja je pri tovarniški nastavitvi vklopljena funkcija šok opozorila (prikaz funkcije šok opozorila 3 sveti). Šok opozorilo se aktivira pribl. 30 s po vklopu merilnega orodja oz. po vklopu funkcije šok opozorila.

Če pri spremembi lege merilnega orodja prekoračite območje nivelirne natančnosti ali će registrirate močne tresljaje, se sproži funkcija šok opozorila: Rotacija se ustavi, laser utripa, prikaz niveliranja 1 ugasne in prikaz šok opozorila 3 utripa rdeče.

Pri sproženem šok opozorilu na kratko pritisnite vklopno/izklopno tipko 2. Funkcija šok opozorila se ponovno starta in merilno orodje prične z niveliranjem. Takoj, ko je merilno orodje nivelirano (prikaz niveliranja 1 sveti trajno zeleno), starta avtomatsko v rotacijskem obratovanju. Sedaj preverite višino laserskega žarka na referenčni točki in po potrebi korigirajte višino.

254 | Slovensko

Če se pri sproženem šok opozorilu funkcija s pritiskom vklopno/izklopne tipke 2 ne starta ponovno, se avtomatsko izklopita laser po 2 min in merilno orodje po 2 h.

Za izklop funkcije šok opozorila pritisnite vklopno/izklopno tipko 2 za 3 s. Pri sproženem šok opozorilu (prikaz šok opozorila 3 utripa rdeče) pritisnite vklopno/izklopno tipko najprej enkrat za kratek čas in nato ponovno za 3 s. Pri izklopljenem šok opozorilu ugasne prikaz šok opozorila 3.

Za vklop šok opozorila pritisnite vklopno/izklo-pno tipko 2 za 3 s. Prikaz šok opozorila 3 sveti trajno zeleno in po 30 s se aktivira šok opozo- rilo.

Nastavitev funkcije šok opozorila se pri izklopu merilnega orodja shrani.

Nivelirna natančnost rotacijskega laserja

Vplivi na točnost

Na točnost niveliranja najbolj vpliva temperatura okolice. Posebno temperaturne razlike, ki se širijo od tal navzgor, lahko preusmerijo laserski žarek.

Pomembnejša odstopanja se pojavijo od merilne razdalje približno 20 m naprej in lahko pri 100 m vsekakor znesejo dvakrat do štirikrat več, kot bi zneslo odstopanje pri 20 m.

Glede na to, da je slojevitost temperature pri tleh največja, je treba merilno orodje pri meritvah razdalj, ki presegajo 20 m, vedno montirati na stativ. Poleg tega merilno orodje po možnosti postavite v sredino delovne površine.

Preverjanje točnosti merilnega orodja

Poleg zunanjih vplivov lahko na odklone pri meritvah delujejo tudi vplivi, ki so specifični za napravo (na primer padci ali siloviti udarci). Pred vsakim začetkim dela zato preverite točnost merilnega orodja.

Za preverjanje potrebujete prosto merilno razdaljo 20 m na trdni podlogi med dvema stenama A in B. Morate izvesti preklopno merjenje preko obe osi X in Y (vsakič pozitivno in negativno) – 4 kompletni merilni postopki.

- Montirajte merilno orodje blizu stene A na stativ ali ga postavite na trdno, ravno podlogo. Vklopite merilno orodje.

- Po končanem niveliranju označite sredino laserskega žarka na steni A (točka I).

- Zavrtite merilno orodje za 180° in ga pustite, da se nivelira ter označite sredino laserskega žarka na nasproti ležeči steni (točka II).

- Namestite merilno orodje – ne da bi ga obračali – v bližino stene B, ga vklopite in počakajte, da se nivelira.

- Naravnajte merilno orodje v višini tako (s pomočjo stativa ali po potrebi s podložitvijo), da bo sredina laserskega žarka natančno zadela vnaprej označeno točko 11 na steni B.

Slovensko | 255

• Zasukajte merilno orodje za 180°, brez da bi spremenili višino. Pustite, da se nivelira in označite sredino laserskega žarka na steni A (točka III). Pazite na to, da bo točka III ležala karseda navpično nad oz. pod točko I.
• Razlika d med obema označenima točkama I in III na steni A izkazuje stvarno oodstopanje merilnega orodja za izmerjeno os.

Ponovite meritev za ostale tri osi. Pri tem merilno orodje pred začetkom meritve vsakokrat obrnite za 90°.

Na merilni razdalji 2 x 20 m = 40 m znaša maksimalno dovoljeno odstopanje:

40 m x ±0,08 mm/m = ±3,2 mm.

Razlika d med točkama I in III sme posledično pri vsakem posameznem od štirih merilnih postopkov znašati največ 3,2 mm.

Če bi odstopanje merilnega orodja pri eni od štirih meritev presegalo dovoljeni maksimum, naj merilno orodje pregleda servisna delavnica Bosch.

Navodila za delo

- Za označevanje uporabljajte vedno samo sredino laserske črte. Širina laserske črte se z oddaljenostjo spreminja.

Očala za vidnost laserskega žarka (pribor)

Očala za vidnost laserskega žarka filtrirajo svetlobo okolice. S tem postane rdeča svetloba laserskega žarka svetlejša za oko.

Očal za vidnost laserskega žarka ne uporabljajte namesto zaščitnih očal. Očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem.
Očal za vidnost laserskega žarka ne uporabljajte namesto sončnih očal oziroma med vožnjo v cestnem prometu. Očala za vidnost laserskega žarka ne zagotavljajo popolne UV-zaščite in zmanjšujejo sposobnost zaznavanja barv.

Delo z laserskim sprejemnikom (pribor)

Pri neugodnih svetlobnih razmerah (svetla okolica, direktni vpad sonca) in na večje razdalje uporabite laserski sprejemnik 20 zaradi boljšega najdenja laserskega žarka.

Ko delate za laserskim sprejemnikom, preberite in upoštevajte pripadajočo navodilo za obratovanje.

Delo s stativom (pribor)

Merilno orodje ima 5/8"-prijemalo stativa za vodoravno obratovanje na stativu. Postavite merilno orodje s prijemalom za stativ 12 na 5/8"-navoj in ga privijte z nastavitvenim vijakom stativa.

Pri stativu 18 z merilno skalo na izvleku pa lahko višino nastavite direktno.

256 | Slovensko

Delo z merilno ploščo (pribor)

S pomočjo merilne plošče 22 lahko prenesete lasersko višino na steno.

Z ničelnim poljem in skalo lahko merite premik od želene višine in ga vnesete na neko drugo mesto.

Točna nastavitev merilnega orodja na višino, ki se bo prenesla, tako ni več potrebna.

Merilna plošča 22 ima odbojni premaz, ki pri večjih razdaljah oziroma pri močni sončni svetlobi izboljša vidnost laserskega žarka. Ojačanje svetlobe je vidno le takrat, će na merilno ploščo gledate vzporedno z laserskim žarkom.

Delo z merilno letvijo (pribor)

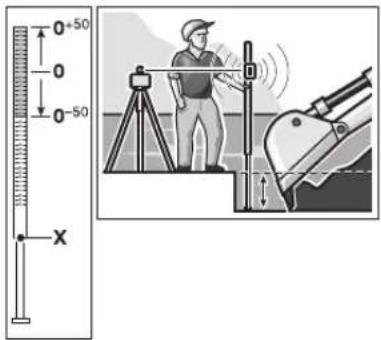

Za preverjanje ravnosti ali pri naklonih priporočamo uporabo merilne letve 19 skupaj z laserskim sprejemnikom.

Na merilni letvi 19 se zgoraj nahaja relativna merilna skala (±50 cm). Njeno ničelno višino lahko predizberete spodaj na izvleku. Tako lahko odklone neposredno odčitate od predvidene višine.

Delovni primeri

Preverjanje globine gradbenih jam. (glejte sliko A)

Postavite merilno orodje na stabilno podlogo ali ga montirajte na stativ 18.

Delo s stativom: Naravnajte laserski žarek na željeni višini. Prenesite oz. preverite višino na cilju.

Delo brez stativa: Izračunajte razliko višine med laserskim žarkom in višino na referenčni točki s pomočjo merilne plošče 22. Prenesite oz. preverite izmerjeno višinsko razliko na cilju.

Pri merjenju na velike razdalje morate merilno orodje postaviti vedno v sredino delovne površine in na stativ, da bi tako zmanjšali moteče vplive.

Če delate na neravnih tleh, montirajte merilno orodje na stativ 18. Pri tem pazite na to, da je aktivirana funkcija šok opozorila, da bi tako preprečili napačne meritve pri premikanju tal ali tresljajih merilnega orodja.

Slovensko | 257

Pregled prikazov

	Laserski žarek	Rotiranje laserja	zelena rdeča zelena rdeča
Vklop merilnega orodja (1 s avtotest) ●			●		●
Začetno ali dodatno niveliranje 2x/s ○ 2x/s
Merilno orodje nivelirano/pripravljeno za delovanje ●	●	●
Območje samoniveliranja prekoračeno 2x/s ○			●
Aktivirana funkcija šok opozorila ●
Sprožena funkcija šok opozorila 2x/s ○ 2x/s
Napetost baterije za obratovnaje ≤2 h					2x/s
Prazna baterija	○	○			●
	2x/s	Frenkvenca utripanja (dvakrat v sekundi)
	●	Stalno delovanje
	○	Funkcija ustavljena

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Poskbite za to, da bosta rotacijski laser in polnilna naprava vedno čista.

Rotacijskega laserja in polnilne naprave ne smete potopiti v vodo ali druge tekočine.

Umazanijo obrišite z vlažno, mehko krpo. Uporaba čistil in topil ni dovoljena.

Še posebej redno čistite pri rotacijskem laserju površine pri izstopni odprtini laserja in pri tem pazite na delčke vlaken.

Če rotacijski laser ali polnilna naprava kljub skrbnim postopkom proizvodnje in preizkusov kdaj ne bi delovala, morate poskrbeti za to, da se popravilo izvede s strani pooblaščenega servisa za električna orodja Bosch. Rotacijskega laserja in polnilne naprave sami ne smete odpirati.

Pri vseh vprašanjih in naročilih nadomestnih delov morate nujno navesti desetmestno številko izdelka s tipske tablice rotacijskega laserja oz. polnilne naprave.

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Prikaze razstavljenega stanja in informacije glede nadomestnih delov se nahajajo tudi na internetnem naslovu:

www.bosch-pt.com

Skupina svetovalcev podjetja Bosch vam bo z veseljem na voljo pri vprašanjih glede nakupa, uporabe in nastavitve izdelka in pribora.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

258 | Slovensko

Odlaganje

Rotacijski laser, polnilno napravo, pribor in embalažo morate reciklirati v skladu z varstvom okolja.

Rotacijskega laserja, polnilne naprave in akumulatorskih baterij/baterij ne smete odvreči med hišne odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES morate merilna orodja ter polnilne naprave, ki niso več v uporabi – in v skladu z Direktivo 2006/66/ES morate okvarjene ali obrabljene akumulatorske baterije/baterije – zbirati ločeno in jih okolju prijazno reciklirati.

Akumulatorji/baterije:

Ni-MH: nikelj-kovinsko hidridne

Pridržujemo si pravico do sprememb.

Hrvatski | 259

Upute za sigurnost

Rotacioni laser

14 Znak upozorenja za laser

15 Punjač
