Produkttype	Lasermåler
Merke	Bosch
Modell	GRL 400 H Professional
Måleområde	0,05 til 40 m
Målenøyaktighet	± 1,5 mm
Laserklasse	2
Laserbølgelengde	635 nm
Måleenheter	m, ft, in
Funksjoner	Avstandsmåling, areal, volum, innebygd inklinometer
Strømforsyning	2 AAA-batterier (1,5 V)
Batteritid	Opptil 10 000 målinger
Mål (L × B × H)	120 × 60 × 30 mm
Vekt	180 g (med batterier)
Arbeidstemperatur	-10 °C til +50 °C
Lagring	-20 °C til +70 °C
Display	LCD-skjerm med bakgrunnsbelysning
Beskyttelse	IP54 (støv- og sprutbeskyttet)
Vedlikehold	Rengjør med en myk, tørr klut
Sikkerhet	Ikke se direkte inn i laserstrålen
Reservedeler	Batterier, bærestropp
Reparerbarhet	Bosch kundeservice
Garanti	2 år

Ofte stilte spørsmål - GRL 400 H Professional BOSCH

Hvordan skifter jeg batteriene på Bosch GRL 400 H Professional lasermåleren?

Åpne batterirommet på baksiden av enheten. Sett inn to AAA-batterier med riktig polaritet. Lukk lokket.

Hva gjør jeg hvis enheten viser 'Error' under en måling?

Kontroller at målflaten er tilstrekkelig reflekterende og ren. Prøv å måle på et lysere punkt eller bruk en målplate. Hvis feilen vedvarer, start enheten på nytt.

Er laseren farlig for øynene?

Bosch GRL 400 H Professional bruker en klasse 2-laser. Ikke se direkte inn i strålen og unngå å rette den mot andres øyne.

Hvordan bruker jeg den innebygde inklinometerfunksjonen?

Plasser enheten på en flat overflate. Inklinometeret aktiveres automatisk og viser vinkelen på skjermen. Du kan bruke det til å kontrollere vannrett eller helning.

Hva er maksimal rekkevidde for lasermåleren?

Maksimal rekkevidde er 40 meter under normale lysforhold. For utendørsmålinger kan en målplate forbedre rekkevidden.

Hvordan rengjør jeg enheten uten å skade den?

Bruk en myk, tørr klut. Ikke bruk sterke kjemikalier. Rengjør laservinduet forsiktig.

Er enheten vanntett?

Den er sertifisert IP54, som beskytter mot støv og vannsprut. Den er ikke designet for å være nedsenket.

Hvordan bytter jeg måleenhet?

Trykk på 'Unit'-knappen (eller 'm/ft/in') til ønsket enhet vises (meter, fot eller tommer).

Hvor finner jeg reservedeler eller reparasjon?

Kontakt Bosch kundeservice eller oppsøk et autorisert reparasjonssenter. Standardbatterier er tilgjengelige i handelen.

Hvordan kalibrerer jeg lasermåleren hvis målingene er unøyaktige?

Sensoren er kalibrert på fabrikken. Hvis du mistenker avvik, utfør en måling på en kjent referanseavstand (f.eks. 1 m) og sammenlign. Ved avvik, kontakt Bosch kundeservice.

BRUKSANVISNING GRL 400 H Professional BOSCH

11 Bøsning til ladestik

Vedligeholdelse og service

Vedligeholdelse og rengøring

Sørg for, at rotationslaseren og ladeaggregatet altid er rene.

Sikkerhetsinformasjon

Rotasjonslaser

Les og følg alle anvisningene, for å kunne arbeide farefritt og sikkert med måleverktøyet. Gjør aldri var- selskilt på måleverktøyet uleselig. TA GODT VARE PÅ DISSE IN- STRUKSENE.

▶ OBS! Hvis det brukes andre betjenings- eller justeringsinnretninger enn de vi har angitt her eller det utføres andre bruksmetoder, kan dette føre til en farlig stråle-eksponering.
Måleverktøyet leveres med et advarselsskilt på engelsk (på bildet av måleverktøyet på bildesiden er dette merket med nummer 14).

• Lim en norsk etikett over dette engelske advarselsskiltet før du tar apparatet i bruk for første gang.
  Rett aldri laserstrålen mot personer eller dyr og se ikke selv inn i laserstrålen. Dette måleverktøyet lager laserstråling i laserklasse 2 jf. IEC 60825-1. Du kan da blende personer.
  Bruk laserbrillene aldri som beskyttelsesbriller. Laserbrillene er til bedre registrering av laserstrålen, men de beskytter ikke mot laserstrålingen.
  ▶ Bruk laserbrillene aldri som solbriller eller i trafikken. Laserbrillene gir ingen fullstendig UV-beskyttelse og reduserer fargeregistreringen.
  Måleverktøyet skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes måleverktøyets sikkerhet.
  La aldri barn bruke laser-måleverktøyet uten oppsyn. Du kan ufrivillig blende personer.

Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damper.
▶ Du må ikke åpne batteripakken. Det er fare for kortslutning.

Beskytt batteripakken mot varme, f.eks. også mot permanent solinnvirkning, ild, vann og fuktighet. Det er fare for eksplosjoner.

Hold batteripakken som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
Lad batteripakken kun opp med det ladeapparatet som er angitt i denne driftsinstruksen. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
▶ Bruk kun originale Bosch-batteripakker med en spenning som er angitt på typeskil- tet til måleverktøyet ditt. Ved bruk av andre batteripakker, f.eks. etterligninger, resirkulerte batteripakker eller batteripakker fra andre produsenter, er det fare for fysiske og materialle skader hvis batteripakkene eksploderer.

108 | Norsk

Batteri-ladeapparat

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Hold ladeapparatet unna regn eller fuktighet. Dersom det kommer vann i et ladeapparat, øker risikoen for elektriske støt.

Ikke lad opp oppladbare batterier fra andre produsenter med ladeapparatet. Ladeapparatet er kun egnet til opplading av Bosch-batteripakken som er satt inn i rotasjonslaseren. Ved opplading av batterier fra andre produsenter er det fare for brann og eksplosjoner.
- Hold ladeapparatet rent. Smuss fører til fare for elektriske støt.
Før hver bruk må du kontrollere ladeapparatet, ledningen og støpselet. Ikke bruk ladeapparatet hvis du registrerer skader. Du må ikke åpne ladeapparatet selv og la det alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Skadet ladeapparat, ledning og støpsel øker risikoen for elektriske støt.
Ikke bruk ladeapparatet på lett brennbar undergrunn (f.eks. papir, tekstiler etc.) eller i brennbare omgivelser. Ladeapparatet oppvarmes under oppladingen og det er derfor fare for brann.
▶ Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.
▶ Pass på barn og sørg for at barn ikke leker med ladeapparatet.
Barn og personer med mentale eller fysiske innskrenkninger må kun bruke ladeapparatet under oppsyn eller hvis de har fått opplæring i bruken. En omhyggelig opplæring reduserer faren for feil bruk og skader.

Funksjonsbeskrivelse

Brett ut utbrettssiden med bildet av rotasjonslaseren og ladeapparatet, og la denne siden være utbrettet mens du leser driftsinstruksen.

Formålsmessig bruk

Rotasjonslaser

Måleverktøyet er beregnet til beregning og kontroll av nøyaktig vannrette høyder. Måleverktøyet er ikke beregnet til loddrett nivellering.

Måleverktøyet er egnet til utendørs bruk.

Batteri-ladeapparat

Bruk ladeapparatet kun hvis du kan beregne alle funksjonene og kan utføre disse uten innskrenkninger eller har fått tilsvarende instrukser.

Norsk | 109

Tekniske data

Rotasjonslaser GRL 400 H
	Professional
Produktnummer 3 601 K61 800
Arbeidsområde (radius)1)
- uten lasermottaker ca.	10 m
- med lasermottaker ca.	200 m
Nivellernøyaktighet1) 2)	± 0,08 mm/m
Typisk selvnivelleringsområde	± 8 % (±5°)
Typisk nivelleringstid	15 s
Rotasjonshastighet	600 min-1
Driftstemperatur	-10 ... +50 °C
Lagertemperatur	-20 ... +70 °C
Relativ luftfuktighet max.	90 %
Laserklasse	2
Lasertype	635 nm, <1 mW
∅ Laserstråle på utgangsåpningen ca.1)	5 mm
Stativfeste (horisontal)	5/8"-11
Batterier (NiMH)	2 x 1, 2 V HR 20 (D) (9 A h)
Batterier (Alkali-Mangan)	2 x 1,5 V LR20 (D)
Driftstid ca.
- Batterier (NiMH)	30 h
- Batterier (Alkali-Mangan)	50 h
Vekt tilsvarende EPTA-Procedure 01/2003	1,8 kg
Mål (lengde x bredde x høyde)	1 8 3 x 1 7 0 x 1 8 8 mm
Beskyttelsestype	IP 65 (støvtett og spylesikkert)
1) ved 20 °C
2) på langs av aksene
Legg merke til produktnummeret på typeskiltet til måleverktøyet ditt, handelsbetegnelsene til de enkelte måleverktøyene kan variere.
Serienummeret 13 på typeskiltet er til en entydig identifisering av måleverktøyet.

110 | Norsk

Ladeapparat

Produktnummer 2 610 A13 782
Nominell spenning		V~ 100-240
Frekvens Hz 50/60
Batteri-ladespenning		V= 7,5
Ladestrøm		A	1,0
Godkjent ladetemperaturområde		°C 0-45
Oppladingstid h	1		4
Antall battericeller			2
Nominell spenning (Oppladbare batterier)		V= 2 x 1,2
Vekt tilsvarende EPTA-Procedure 01/2003 kg 0,2
Beskyttelsesklasse			/

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av rotasjonslaseren og ladeapparatet på illustrasjonssidene.

1 Melding om automatisk nivellering

2 På-/av-tast / tast for sjokkvarsel

3 Melding om sjokkvarsel

4 Variabel laserstråle

5 Utgang laserstråle

6 Melding om ladetilstand

7 Batteri-pakke

8 Batterirom

9 Låsing av batterirommet

10 Lås batteri-pakke

11 Kontakt for ladestøpsel

12 Stativfeste 5/8"

13 Serienummer

14 Laser-advarselsskilt

15 Ladeapparat

16 Strømstøpsel for ladeapparatet

17 Ladestøpsel

18 Stativ*

19 Bygglaser-nivellerstang*

20 Lasermottaker*

21 Laserbriller*

* Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen.

Montering

Energitilførsel rotasjonslaser

Drift med batterier/oppladbare batterier

Til drift av måleverktøyet anbefales det å bruke alkali-mangan-batterier eller oppladbare batterier.

Til åpning av batterirommet 8 dreier du låsen 9 til stilling og trekker batterirommet ut.

Ved innsetting av batteriene må du passe på rett poling i henhold til bildet i batterirommet.

Skift alltid ut alle batteriene på samme tid. Bruk kun batterier fra en produsent og med samme kapasitet.

Lukk batterirommet 8 og drei låsen 9 til stilling 🔒.

Hvis du har satt batterier galt inn, kan måleverktøyet ikke kobles inn. Sett batteriene inn med riktig poling.

Ta batteriene ut av måleverktøyet, när du ikke bruker det over lengre tid. Batteriene kan korrodere ved lengre tids lagring og lades ut automatisk.

Drift med batteripakke

Før første drift må batteripakken 7 lades opp. Batteripakken kan kun lades opp i det passende ladeapparatet 15.

▶ Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på ladeapparatets typeskilt. Ladeapparater som er merket med 230 V kan også brukes med 220 V.

Sett støpselet 16 som passer til strømnettet inn i ladeapparatet 15 og la det smekke i lås.

Sett ladestøpselet 17 til ladeapparatet inn i kontakten 11 på batteripakken. Ladeapparatet kobles til strømnettet. Opplading av en tom batteripakke tar ca. 14 h. Ladeapparat og batteripakke er sikret mot overopplading.

Et nytt batteri eller en batteripakke som ikke har vært i bruk over lengre tid oppnår først etter fem oppladings- og utladingssykluser sin fulle effekt.

Lad ikke opp batteripakken 7 etter hver bruk, for da reduseres kapasiteten. Lad kun opp batteripakken när ladetilstandsindikatoren 6 blinker eller lyser kontinuerlig.

En vesentlig kortere driftstid etter opplading er et tegn på at batteripakken er oppbrukt og må skiftes ut.

Ved en tom batteripakke kan måleverktøyet brukes med ladeapparatet 15, hvis dette er koblet til strømnettet. Slå av måleverktøyet, lad opp batteripakken i ca. 10 min og slå deretter måleverktøyet på igjen med tilkoblet ladeapparat.

Til utskifting av batteripakken 7 dreier du låsen 10 i stilling ⚫ og trekker batteripakken 7 ut.

Sett inn en ny batteripakke og drei låsen 10 i stilling 🔒.

Ta batteripakken ut av måleverktøyet, när du ikke bruker den over lengre tid. Batterier kan korrodere ved lagring over lengre tid eller lades ut automatisk.

Melding om ladetilstand

Når ladetilstandsmeldingen 6 blinker rødt for første gang, kan måleverktøyet fortsatt brukes i 2 h.

Når ladetilstandsmeldingen 6 lyser kontinuerlig rødt, kan det ikke lenger utføres målinger. Måleverktøyet koples automatisk ut etter 1 min.

Bruk

Igangsetting rotasjonslaser

• Beskytt måleverktøyet mot fuktighet og direkte solstråling.
  Ikke utsett måleverktøyet for ekstreme temperaturer eller temperatursvingninger. La det f.eks. ikke ligge i bilen over lengre tid. La måleverktøyet først tempereres ved større temperatursvingninger før du tar det i bruk. Ved ekstreme temperaturer eller temperatursvingninger kan presisjonen til måleverktøyet innskrenkes.
  ▶ Unngå heftige støt eller fall. Etter sterke ytre innvirkninger på måleverktøyet bør du alltid utføre en presisjonstest før du arbeider videre (se «Nivelleringsnøyaktighet rotasjonslaser», side 113).

Oppstilling av måleverktøyet

Plasser måleverktøyet på et stabilt underlag eller monter det på et stativ 18.

På grunn av den høye nivelleringsnøyaktigheten reagerer måleverktøyet svært ømfindtlig på vibrasjoner og posisjonsendring. Pass derfor på at måleverktøyet har en stabil posisjon, slik at driften ikke må avbrytes på grunn av nye nivelleringer.

112 | Norsk

Inn-/utkobling

Rett aldri laserstrålen mot personer eller dyr (spesielt ikke i øyehøyde) og se ikke selv inn i laserstrålen (heller ikke fra en stor avstand). Rett etter innkoplingen sender måleverktøyet en variabel laserstråle 4.

Til innkopling av måleverktøyet trykker du et øyeblikk på på/-av-tasten 2. Indikatorene 3, 1 og 6 lyser ett øyeblikk. Måleverktøyet begynner straks med den automatiske nivelleringen. I løpet av nivelleringen blinker nivelleringsindikatoren 1 grønt, laseren roterer ikke og blinker.

Måleverktøyet er nivellert når nivelleringsindikatoren 1 lyser kontinuerlig grønt og laseren lyser kontinuerlig. Når nivelleringen er ferdig starter måleverktøyet automatisk i rotasjonsdrift.

Måleverktøyet arbeider utelukkende i rotasjonsdrift med fast rotasjonshastighet, som også er egnet til bruk av en lasermottaker.

I fabrikkinnstillingen er sjokkvarselsfunksjonen automatisk innkoplet, sjokkvarselsmeldingen 3 lyser grønt.

Til utkobling av måleverktøyet trykker du et øyeblikk på på/-av-tasten2. Ved utløst sjokkvarsel (sjokkvarselindikatoren 3 blinker rødt) trykker du et øyeblikk på på/av-tasten til nystart av sjokkvarselfunksjonen og deretter igjen et øyeblikk til utkopling av måleverktøyet.

Ikke la det innkoblede måleverktøyet stå uten oppsyn og slå måleverktøyet av etter bruk. Andre personer kan blendes av laserstrålen.

Måleverktøyet koples automatisk ut for å beskytte batteriene hvis det befinner seg mer enn 2 h utenfor selvnivelleringsområdet eller sjokkvarselet har vært utløst i mer enn 2 h (se «Automatisk nivellering rotasjonslaser», side 112). Plasser måleverktøyet på nytt og slå det på igjen.

Automatisk nivellering rotasjonslaser

Etter innkoplingen kontrollerer måleverktøyet den vannrette posisjonen og utlikner ujevnheter innenfor selvnivelleringsområdet på ca. 8 % automatisk (5°).

Hvis måleverktøyet står mer enn 8 % på skjeve etter innkobling eller etter en posisjonsendring, kan det ikke lenger nivelleres. I dette tilfellet stanses rotoren, laseren blinker og nivellerings-indikatoren 1 lyser kontinuerlig rødt. Posisjoner måleverktøyet på nytt og vent på nivelleringen. Uten ny posisjonering koples laseren automatisk ut etter 2 min og måleverktøyet etter 2 h.

Når måleverktøyet er nivellert, kontrollerer det stadig den vannrette posisjonen. Ved posisjonsendringer etternivelleres det automatisk. For å unngå feilmålinger stanser rotoren i løpet av nivelleringen, laseren blinker og nivelleringsindikatoren 1 blinker grønt.

Sjokkvarselsfunksjon

Måleverktøyet har en sjokkvarselsfunksjon som forhindrer nivellering på forandret høyde med påfølgende høydefeil ved posisjonsendringer hhv. risting av måleverktøyet eller vibrasjoner på undergrunnen.

Etter innkopling av måleverktøyet er sjokkvarselsfunksjonen innkoplet ved fabrikkinnstilling (sjokkvarselsindikatoren 3 lyser). Sjokkvarselet aktiveres ca. 30 s etter innkopling av måleverktøyet hhv. innkopling av sjokkvarselsfunksjonen.

Hvis området for nivelleringsnøyaktigheten overskrides ved en posisjonsendring av måleverktøyet eller det registreres en sterk vibrasjon, utløses sjokkvarselet: Rotasjonen stanses, laseren blinker, nivelleringsindikatoren 1 slokner og sjokkvarselsindikatoren 3 blinker rødt.

Ved utløst sjokkvarsel trykker du et øyeblikk på på-/av-tasten 2. Sjokkvarselsfunksjonen startes på nytt og måleverktøyet begynner med nivelleringen. Så snart måleverktøyet er selvnivellert (nivelleringsindikatoren 1 lyser kontinuerlig grønt), starter den automatisk i rotasjonsdrift. Kontroller nå høyden på laserstrålen på et referansepunkt og korriger høyden eventuelt.

Norsk | 113

Hvis funksjonen ikke startes på nytt med trykking på på/-av-tasten 2 ved utløst sjokkvarsel, koples laseren automatisk ut etter 2 min og måleverktøyet etter 2 h.

Til utkopling av sjokkvarsel-funksjonen trykker du på på-/av-tasten 2 i 3 s. Ved utløst sjokkvarsel (sjokkvarselindikatoren 3 blinker rødt) trykker du først et øyeblikk på på-/av-tasten og deretter en gang til i 3 s. Ved utkoplet sjokkvarsel slokner sjokkvarselindikatoren 3.

Til innkopling av sjokkvarselet trykker du på-/av-tasten 2 i 3 s. Sjokkvarselsindikatoren 3 lyser kontinuerlig grønt og etter 30 s aktiveres sjokk-varselet.

Innstillingen av sjokkvarselfunksjonen lagres ved utkopling av måleverktøyet.

Nivelleringsnøyaktighet rotasjonslaser

Presisjonsinnflytelser

Den største innflytelsen har omgivelsestemperaturen. Særskilt temperaturforskjeller fra bakken og oppover kan avlede laserstrålen.

Avvikene har innflytelse fra ca. 20 m målestrekning og kan på 100 m være på to til fire ganger avviket på 20 m.

Temperaturforskjellen er størst nær bakken, derfor bør måleverktøyet alltid monteres på et stativ fra en målestrekning på 20 m. Sett måleverktøyet dessuten helst opp i midten av arbeidsflaten.

Presisjonskontroll av måleverktøyet

Utenom ytre innflytelser kan også apparatspesifikke innflytelser (som f.eks. fall eller heftige støt) føre til avvik. Kontroller derfor alltid måleverktøyets presisjon før hver arbeidsstart.

Til kontrollen trenger du en fri målestrekning på 20 m på fast grunn mellom to vegger A og B. Du må utføre en omslagsmåling for begge akser X og Y (positiv og negativ) (4 komplette målinger).

- Monter måleverktøyet nær veggen A på et stativ (tilbehør) eller sett det på en fast, plan undergrunn. Slå på måleverktøyet.

- Merk av midten på laserstrålepunktet på veggen A (punkt I) etter nivelleringen.

- Drei måleverktøyet 180°, la det nivellere og marker midten på laserstrålen på motsatt vegg B (punkt II).

- Plasser måleverktøyet - uten å dreie det - nær veggen B, slå det på og la det nivellere.

- Rett måleverktøyet opp i høyden (ved hjelp av stativet eller eventuelt ved å legge noe under) slik at midten på laserstrålen treffer nøyaktig på det tidligere markerte punktet II på veggen B.

114 | Norsk

• Drei måleverktøyet 180°, uten å forandre høyden. La det nivellere og marker midten på laserstrålen på vegg A (punkt III). Pass på at punkt III er så loddrett over hhv. under punkt I som mulig.
• Differansen d mellom de to markerte punktene I og III på veggen A gir det virkelige måleverktøyavviket for den målte aksen.

Gjenta målingen for de tre andre aksene. Drei da måleverktøyet før hver måling 90°.

På målestrekningen 2 x 20 m = 40 m er det maksimale tillatte avviket:

40 m x ±0,08 mm/m = ±3,2 mm.

Differansen d mellom punktene I og III kan være maksimalt 3,2 mm på hver av de fire målingene.

Hvis måleverktøyet skulle overskride det maksimale avviket ved en av de fire målingene, må det kontrolleres av Bosch-kundeservice.

Arbeidshenvisninger

Laserbrillene filtrerer bort omgivelseslyset. Slik vises det røde lyset til laseren lysere for øyet.

Bruk laserbrillene aldri som beskyttelsesbriller. Laserbrillene er til bedre registrering av laserstrålen, men de beskytter ikke mot laserstrålingen.
▶ Bruk laserbrillene aldri som solbriller eller i trafikken. Laserbrillene gir ingen fullstendig UV-beskyttelse og reduserer fargeregistreringen.

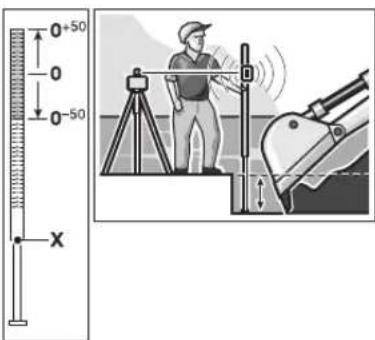

Arbeid med lasermottaker (tilbehør)

Ved ugunstige lysforhold (lyse omgivelser, direkte sol) og på større avstander bruker du lasermottakeren til en bedre registrering av laserstrålen 20.

Arbeid med stativ (tilbehør)

Måleverktøyet har et 5/8"-stativfeste for horizontal drift på et stativ. Sett måleverktøyet med stativfestet 12 på 5/8"-gjengene til stativet og skru det fast med stativets låseskrue.

På et stativ 18 med måleskala på uttrekket kan du innstille høydeforskjellen direkte.

Arbeid med målplaten (tilbehør)

Ved hjelp av måleplaten 22 kan du overføre laserhøyden til en vegg.

Med nullfeltet og skalaen kan feiljusteringen til ønsket høyde måles og overføres til et annet sted. Slik

bortfaller den nøyaktige innstillingen av måleverktøyet på høyden som skal overføres.

Målplaten 22 har et reflekssjikt som gjør laserstrålen bedre synlig på større avstand hhv. i sterk sol. Lysstyrkeforsterkningen kan kun registreres när du ser på målplaten parallelt til laserstrålen.

Norsk | 115

Arbeid med nivellerstangen (tilbehør)

Til kontroll om flaten er plan eller overføring av helninger anbefales det å bruke nivellerstangen 19 sammen med lasermottakeren.

Oppe på nivellerstangen 19 befinner det seg en relativ måleskala (±50 cm). Nullhøyden kan du forhåndsinnstille nede på uttrekket. Slik kan avvik avleses direkte fra beregnet hoyde.

Arbeidseksempler

Dybdekontroll av byggegruver (se bilde A)

Plasser måleverktøyet på et stabilt underlag eller monter det på et stativ 18.

Arbeid med stativ: Rett laserstrålen opp på ønsket høyde. Overfør hhv. kontroller høyden på målstedet.

Arbeid uten stativ: Finn høydedifferansen mellom laserstrålen og høyden på referansepunktet ved hjelp av måleplaten 22. Overfør hhv. kontroller den målte høydedifferansen på målstedet.

Ved måling over større avstander skal du alltid plassere måleverktøyet på midten av arbeidsflaten og på et stativ for å redusere forstyrrende innflytelser.

Ved arbeid på usikker undergrunn skal du montere måleverktøyet på stativet 18. Pass på at sjokkvarselfunksjonen er aktivert, for å unngå feilmålinger ved bakkebevegelser eller vibrasjoner på måleverktøyet.

Oversikt over indikatorene

	Laserstråle	Rotasjon til laseren	grønn rød grønn rød
Innkobling av måleverktøyet (1 s selvtest)			●		●
Selv- eller etternivellering 2x/s ○ 2x/s
Nivellert/driftsklart måleverktøy ●	●	●
Selvnivelleringsområdet er overskredet 2x/s ○			●
Sjokkvarsel aktivert ●
Sjokkvarsel utløst 2x/s ○ 2x/s
Batterispenning for ≤2 h drift 2x/s
Tomt batteri ○	○	●
		2x/s	Blinkefrekvens (to ganger i sekundet)
		●	Kontinuerlig drift
		○	Funksjon stanset

Bosch Power Tools 2 610 A13 330 | (5.8.10)

116 | Norsk

Service og vedlikehold

Vedlikehold og rengjøring

Hold rotasjonslaseren og ladeapparatet alltid rent.

Dypp aldri rotasjonslaseren og ladeapparatet i vann eller andre væsker.

Tørk smussen av med en fuktig, myk klut. Ikke bruk rengjørings- eller løsemidler.

På rotasjonslaseren må du spesielt rengjøre flatene på utgangsåpningen til laseren med jevne mellomrom og passe på loing.

Hvis rotasjonslaseren eller ladeapparatet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy. Du må ikke åpne rotasjonslaseren og ladeapparatet på egen hånd.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på typeskiltet til rotasjonslaseren hhv. ladeapparatet.

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: ([phone]

Deponering

Rotasjonslaser, ladeapparat, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Rotasjonslaseren, ladeapparatet og batteriene må ikke kastes i vanlig søppel!

Kun for EU-land:

Iht. det europeiske direktivet 2002/96/EF om ubrukelige måleapparater og ladeapparater og iht. det europeiske direktivet 2006/66/EF må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.

Batterier/oppladbare batterier:

Ni-MH: Nikkel-metallhydrid

Rett til endringer forbeholdes.

Suomi | 117

Turvallisuusohjeita

Pyörivä laser
