NAUDOJIMO INSTRUKCIJA GRL 400 H Professional BOSCH

Lietuviškai Puslapis 290

日本語……ページ 301

中文……页 312

한국어 .... 321

عربية 331

۴۲۰۶۵۱۳۲۱۶۲ 340

2 610 A13 330 | (5.8.10) Bosch Power Tools

2 610 A13 330 | (5.8.10) Bosch Power Tools

5

A

Kad su matavimo prietaisu dirbtumėte nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ.

• Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spindulia-vimas gali būti pavojingas.
  Matavimo prietaisas tiekiamas su įspėjamuoju ženklu anglų kalba (matavimo prietaiso schemoje pažymėta numeriu 14).

Prieš pradėdami naudoti pirmą kartą, ant įspėjamojo ženklo angliško teksto užklijuokite kartu su prietaisu tiekiamą lipduką jūsų šalies kalba.
▶ Nenukreipkite lazerio spindulio i žmones ar gyvūnus ir patys nežiūrėkite i lazerio spin- dulj. Šis matavimo prietaisas skleidžia 2-osios lazerio klasės pagal IEC 60825-1 lazerinius spindulius. Lazeriniais spinduliais galite apakinti kitus žmones.
▶ Nenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokiu būdu nėra skirti apsaugai nuo lazerio spindulių poveikio.
▶ Nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą.

Matavimo prietaisą taisyti turi tik kvalifi- kuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti.
▶ Saugokite, kad vaikai be suaugusiųjų priežiūros nenaudotų lazerinio matavimo prietaiso. Jie gali netyčia apakinti žmones.
Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai.
▶ Neatidarykite akumuliatorių baterijos. Iškyla trumpojo jungimo pavojus.

Saugokite akumuliatorių bateriją nuo kaitros, kaip pvz. nuo pastovaus saulės spinduliavimo, ugnies, vandens ir drėgmės poveikio. Tai gali sukelti sprogimo pavojų.

Šalia ištrauktos akumuliatorių baterijos nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų, kurie galėtų užtrumpinti kontaktus. Ivykus akumuliatoriaus kontaktų trumpajam sujungimui galima nusideginti arba gali kilti gaisras.
Akumuliatorių bateriją ikraukite tik naudo-dami šioje naudojimo instrukcijoje nurody-tus kroviklius. Jei kroviklis, skirtas tam tikros rūšies akumuliatoriams ikrauti, naudojamas su kitokiais akumuliatoriais, iškyla gaisro pavojus.
Naudokite tik originalias Bosch firmos akumuliatorių baterijas su atitinkama įtampa, nurodyta ant Jūsų matavimo prietaiso tipinio skydelio. Naudojant kitas akumuliatorių baterijas, kaip pvz. padirbinius, atnau-jintas akumuliatorių baterijas arba svetimus fabrikatus dėl akumuliatorinių baterijų sprogimų iškyla susižeidimų bei materialinės žalos pavojus.

Akumuliatorių kroviklis

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepai-sysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Saugokite kroviklj nuo lietaus ir drėgmės. Į kroviklj patekęs vanduo padidina elektros smūgio rizika.

▶ Nekraukite krovikliu kitų gamintojų akumuliatorių. Kroviklis skirtas tik Bosch firmos akumuliatoriams, kurie įstatomi į rotacinį lazerinį nivelyrą, įkrauti. įkraunant kitų gamintojų akumuliatorius, iškyla gaisro ir sprogimo pavojus.
- Prižiūrėkite, kad kroviklis visuomet būtų švarus. Dėl užteršto kroviklio atsiranda elektros smūgio pavojus.
Kiekvieną kartą prieś pradedami naudoti patikrinkite kroviklį, laidą ir kištuką. Jei bus nustatyta gedimų, kroviklį toliau naudoti draudžiama. Neardykite kroviklio patys – jį gali remontuoti tik kvalifikuotas specialistas, naudodamas tik originalias atsargines dalis. Pažeistas kroviklis, laidas ar kištukas padidina elektros smūgio riziką.
▶ Negalima naudoti kroviklio pastačius jį ant degių paviršių (popieriaus, audeklo ir pan.) ar gaisro atžvilgiu pavojingoje aplinkoje. Jkraunant akumuliatorių, kroviklis įkaista, todėl atsiranda gaisro pavojus.
Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandenu, jei pateko į akis – nedelsdami kreipkitės į gydytoja. Akumuliatoriaus skystis gali sudirginti ir nudeginti odą.
▶ Prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su krovikliu.
▶ Vaikams ir asmenims su psichine ar fizine negalia kroviklj leidžiama naudoti tik prižiūrimiems kito asmens arba jei jie yra išmokyti, kaip krovikliu naudotis.
Rūpeestingai išmokius sumažėja netinkamo naudojimo ir sužalojimų tikimybė.

Funkciju aprašymas

Atverskite atlenkiamajj puslapj su rotacinio lazerio ir kroviklio pavaizdavimu ir palikite šj puslapj atlenktu, kai skaitysite prietaiso naudojimo instrukcija.

Prietaiso paskirtis

Rotacinis lazerinis nivelyras

Matavimo prietaisas skirtas tikslioms horizontalioms aukščio linijoms nustatyti ir patikrinti. Matavimo prietaisas néra skirtas niveliuoti vertikaliai.

Matavimo prietaisas skirtas naudoti lauke.

Akumuliatorių kroviklis

Kroviklj naudokite tik tada, jei susipažinote su visomis jo funkcijomis ir esate jj visiškai jvalde arba buvote atitinkamai apmokyti.

292 | Lietuviškai

Techniniai duomenys

Rotacinis lazerinis nivelyras GRL 400 H
	Professional
Gaminio numeris 3 601 K61 800
Veikimo nuotolis (spindulys)1)
- be lazerio spindulio imtuvo apie	10 m
- su lazerio spindulio imtuvu apie	200 m
Niveliavimo tikslumas1) 2)	± 0,08 mm/m
Savaiminio išsilyginimo diapazonas tipiniu atveju	±8 % (±5°)
Horizonto suradimo laikas tipiniu atveju	15 s
Spindulio sukimosi greitis	600 min-1
Darbinė temperatūra	-10 ... +50 °C
Sandėliavimo temperatūra	-20 ... +70 °C
Maks. santykinis oro drėgnis	90 %
Lazerio klasė	2
Lazerio tipas	635 nm, <1 mW
Ø spindulio skersmuo šalia prietaiso maždaug1)	5 mm
Jungtis tvirtinti prie stovo (horizontaliai)	5/8"-11
Akumuliatoriai (NiMH)	2 x 1 , 2 V H R 20 ( D ) ( 9 A h )
Baterijos (šarminės mangano)	2 x 1,5 V LR20 (D)
Veikimo laikas apie
- Akumuliatoriai (NiMH)	30 val.
- Baterijos (šarminės mangano)	50 val.
Svoris pagal „EPTA-Procedure 01/2003“	1,8 kg
Matmenys (ilgis x plotis x aukštis)	183 x 170 x 188 mm
Apsaugos tipas	IP 65 (nepralaidus dulkėms irapsaugotas nuo silpnos skysčių srovės)

1) 20 °C temperatüroje
2) išilgai ašių
Atkreipkite dèmesi jūsų matavimo prietaiso gaminio numerį, nes atskirų matavimo prietaisų modellų pavadinimai gali skirtis.
Prietaiso firminėje lentelėje yra nurodytas jūsų prietaiso serijos numeris 13, kad jj galima būtų vienareikšmiškai identifikuoti.

Lietuviškai | 293

Kroviklis

Gaminio numeris 2 610 A13 782
Nominalioji įtampa	V~ 100-240
Dažnis	Hz 50/60
Akumuliatoriaus krovimo įtampa	V= 7,5
Krovimo srovė	A	1,0
Leistinos krovimo temperatūros intervalas	°C 0-45
Įkrovimo trukmė	val. 14
Akumuliatoriaus celių skaičius		2
Nominalioji įtampa (Akumuliatoriai)	V= 2 x 1,2
Svoris pagal „EPTA-Procedure 01/2003“	kg 0,2
Apsaugos klasė		☐/II

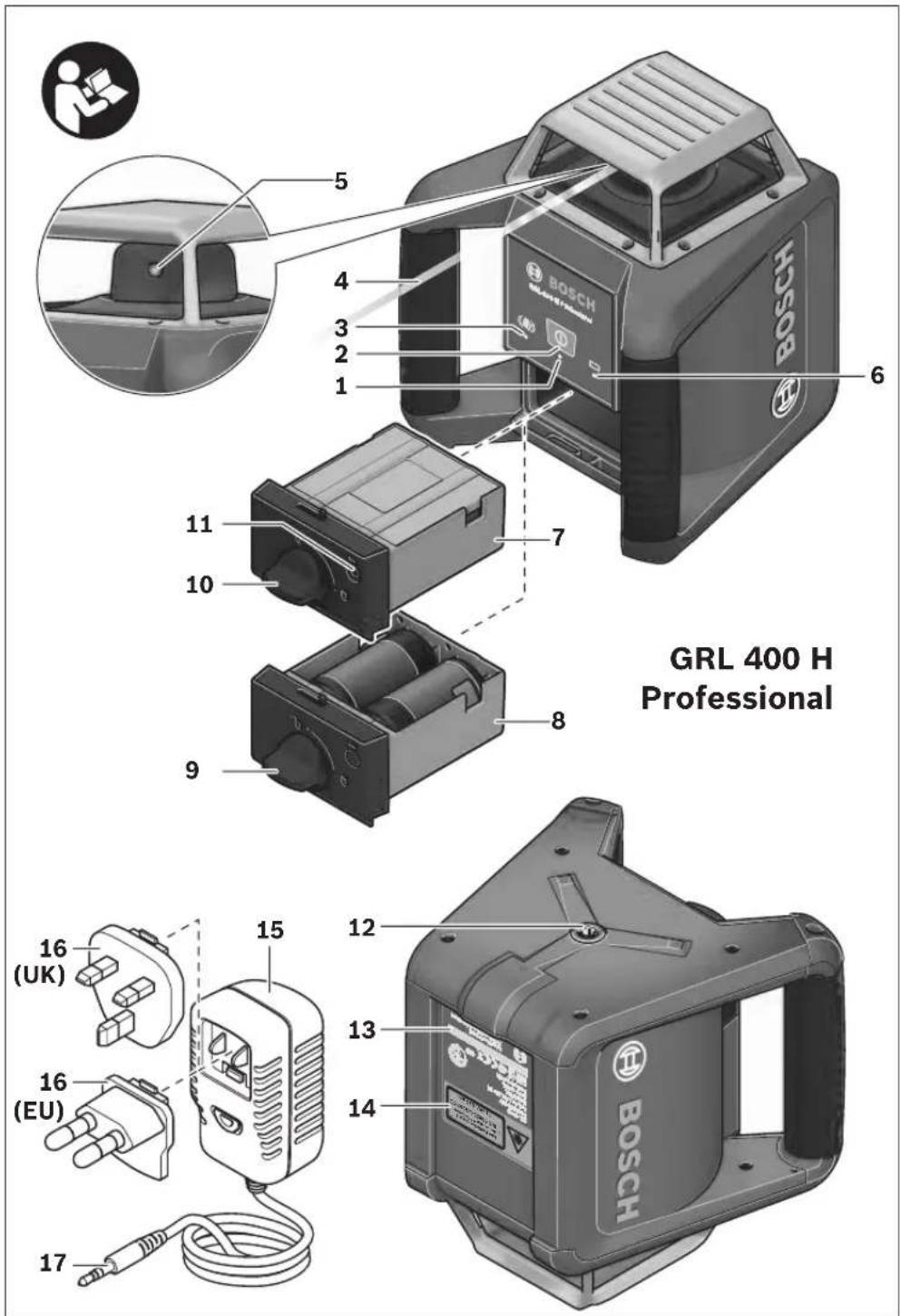

Pavaizduoti prietaiso elementai

Pavaizduotų prietaisų elementų numeracija atlikta remiantis rotacinio lazerio ir kroviklio grafinio pavaizdavimo puslapiais.

1 Automatinio niveliavimo indikatorius
2 ljungimo-išjungimo mygtukas/pranešimo apie sutrenkimą mygtukas
3 Pranešimo apie sutrenkimą indikatorius
4 Kintamas lazerio spindulys
5 Lazerio spindulio išėjimo anga
6 |krovos būklės indikatorius
7 Akumuliatorių baterija
8 Bateriju skyrelis
9 Bateriju skyriaus fiksatorius
10 Akumuliatorių baterijos fiksatorius
11 Kroviklio kištukinio kontakto lizdas
12 Jungtis tvirtinti prie stovo 5/8"
13 Serijos numeris
14 lspéjamasis lazerio spindulio ženklas
15 Kroviklis
16 Kroviklio kištukas
17 Kroviklio kištukinis kontaktas

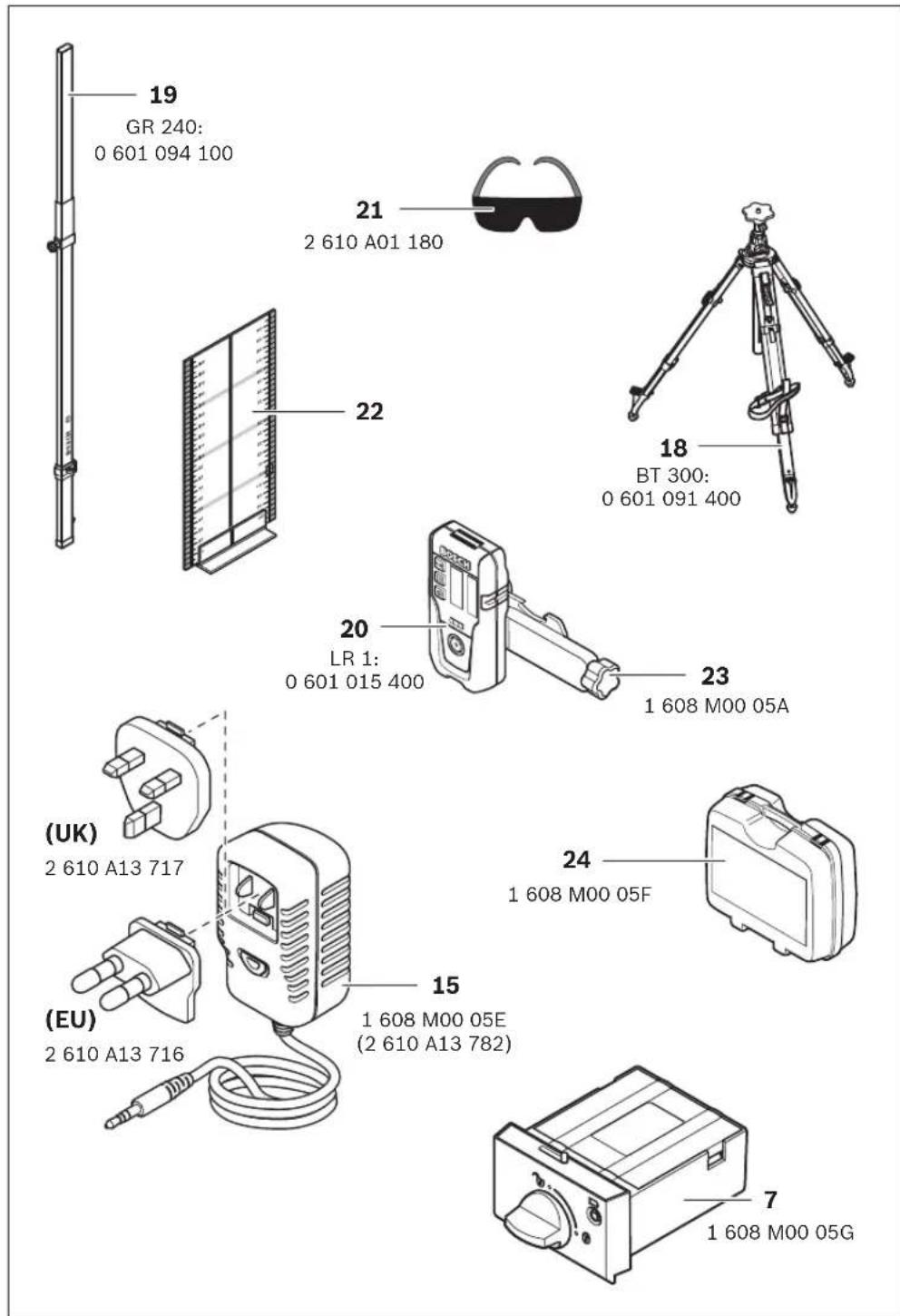

18 Stovas*
19 Lazerinio nivelyro matuoklé*
20 Lazerio spindulio imtuvas*
21 Akiniai lazeriui matyti*
22 Matavimo lentelė su kojele*
23 Laikiklis*
24 Lagaminas

* Pavaizduota ar aprašyta papildoma įranga į standartinį komplektą nejeina.

Montavimas

Rotacinio lazerinio nivelyro aprūpinimas elektros energija

Naudojimas su baterijomis, akumuliatoriais

Matavimo prietaisą patariama naudoti su šarminėmis mangano baterijomis arba akumuliatoriais.

Norėdami atidaryti baterijų skyreli 8, pasukite fiksatorių 9 i padėti 🚫 baterijų skyreli ištraukite.

Idėdami baterijas atkreipkite dėmesį, kad jų poliai atitiktų baterijų skyrelyje nurodytus polius.

Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas.

Bateriju skyreli uždarykite 8 ir pasukite fiksatorių 9 i padėti

Jei baterijos netinkamai jdėtos, matavimo prietaiso jjungti nepavyks. Jdėkite baterijas tinkamai nukreipę polius.

▶ Jei ilgą laiką nenaudojate prietaiso, išimkite iš jo baterijas. Ilgiau sandėliuojant prietaisą, baterijas gali paveikti korozija arba jos gali išsikrauti.

294 | Lietuviškai

Naudojimas su akumuliatorių baterija

Akumuliatorių bateriją 7 prieš pradėdami pirmą kartą eksploatuoti jkraukite. Akumuliatorių bateriją galima jkrauti tik su specialiu krovikliu 15.

▶ Atkreipkite dėmesį i elektros tinklo įtampa!

Elektros srovės šaltinio įtampa turi atitikti nurodytąją kroviklio firminėje lentelėje. 230 V įtampai skirti prietaisai gali būti jungiami j 220 V įtampos tinklą.

Įstatykite jūsų elektros tinklui tinkamą kištuką 16 į kroviklj 15 taip, kad jis užsifiksuotų.

Kroviklio kištukinj kontaktą 17 jstatykite j akumuliatorių baterijoje esantį lizdą 11. Jjunkite kroviklj į elektros tinklą. Tuščiai akumuliatorių baterijai įkrauti reikia apie 14 h. Kroviklis ir akumuliatorių baterija yra apsaugoti nuo perkrovos.

Nauja arba ilgesnji laiką nenaudota akumuliatorių baterija visą galingumą išvystys tik po maždaug 5 įkrovimo-iškrovimo ciklų.

Akumuliatorių baterijos 7 po kiekvieno nau- dojimo nejkraukite, priešingu atveju sumažės jos talpa. Akumuliatorių įkraukite tik tada, kai mirksi arba nuolat dega įkrovos būklės indikatorius 6.

Jei jkrauto akumuliatoriaus veikimo laikas gerokai sutrumpėja, reiškia, kad akumuliatorius yra susidėvėjęs ir jį reikia pakeisti.

Jei akumuliatorius yra išsikroves, prietaisą galima naudoti, prijungus jį per kroviklj 15 prie el. tinklo. Tačiau prieš tai prietaisą reikia išjungti ir akumuliatorių ikrauti maždaug 10 minučių. Paskui vėl jjungti per kroviklj prie tinklo prijungtą prietaisą.

Norėdami pakeisti akumuliatorių bateriją 7, pasukite fiksatorių 10 i padėtį 🚫 akumuliatorių bateriją 7 išimkite.

Įstatykite naują akumuliatorių bateriją ir pasukite fiksatorių 10 i padėtį

▶ Jei matavimo prietaiso ilgesnį laiką ne- naudosite, išimkite iš jo akumuliatorių bateriją. Per ilgesnį laiką akumuliatoriai dėl korozijos gali pradėti irti ir savaime išsikrauti.

Ikrovos büklès indikatorius

Jei jkrovos būklės indikatorius 6 pradeda mirksėti raudonai, matavimo prietaisą dar galima naudoti 2 h.

Jei jkrovos būklės indikatorius 6 nuolat dega raudonai, matuoti nebegalima. Matavimo prietaisas po 1 min automatiškai išsijungs.

Naudojimas

Rotacinio lazerinio nivelyro paruošimas naudoti

▶ Saugokite matavimo prietaisą nuo dręgmės ir tiesioginio saulės spindulių poveikio.
▶ Saugokite matavimo prietaisą nuo ypač aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jo ilgesnį laiką automobilyje. Esant didesniems temperatūros svyravimams, prieš pradėdami prietaisą naudoti, palaukite, kol matavimo prietaiso temperatūra stabilizuosis. Esant ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui.
▶ Saugokite, kad matavimo prietaisas nenukristų ir nebūtų sutrenkiamas. Po stipraus išorinio poveikio matavimo prietaisui, prieš tęsdami darbą, visada turėtumėte atlikti tikslumo patikrinimą (žr. „Rotacinio lazerinio nivelyro niveliavimo tikslumas“, 296 psl.).

Matavimo prietaiso pastatymas

Matavimo prietaisą pastatykite ant tvirto pagrindo arba pritvirtinkite prie stovo 18.

Dél didelio matavimo tikslumo, prietaisas labai jautriai reaguoja i padéties pokyčius. Todél pasirūpinkite, kad prietaisas visuomet stovėtų stabiliai, tuomet išvengsite bereikalingų pauzių darbo metu, kuomet prietaisas automatiškai ima koreguoti savo horizontalumą.

ljungimas ir išjungimas

▶ Nenukreipkite lazerio spindulio i žmones ir gyvūnus (ypač jų akių aukštyje) ir patys – net ir iš toliau – nežiūrėkite i lazerio spindulį. Matavimo prietaisą įjungus, iškart siunčiamas kintamas lazerio spindulys 4.

Norėdami prietaisą jjungti, trumpai paspauskite jjungimo-išjungimo mygtuką 2. Trumpam užsidega indikatoriai 3, 1 ir 6. Matavimo prietaisas iškart pradeda automatinį niveliavimą. Vykstant niveliavimui, niveliavimo indikatorius 1 mirksi žaliai, o lazeris nesisuka ir mirksi.

Matavimo prietaisas yra suniveliuotas, kai niveliavimo indikatorius 1 nuolat dega žaliai, o lazeris šviečia nuolat. Pasibaigus niveliavimui, matavimo prietaisas automatiškai persijungia j rotacinį režimą.

Matavimo prietaisas veikia tik rotaciniu režimu fiksuotu sukimosi greičiu, kuris taip pat yra pritaikytas lazerio spindulio imtuvui.

Esant gamykliniams nustatymams, pranešimo apie sutrenkimą funkcija yra nustatyta automatiškai, pranešimo apie sutrenkimą indikatorius 3 šviečia žaliai.

Norėdami prietaisą išjungti, trumpai paspauskite jjungimo-išjungimo mygtuką 2. Isijungus pranešimui apie sutrenkimą (pranešimo apie sutrenkimą indikatorius 3 mirksi raudonai), kad iš naujo jjungtumėte pranešimo apie sutrenkimą funkcija, vieną kartą trumpai paspauskite jjungimo-išjungimo mygtuką, o tada, kad išjungtumėte matavimo prietaisą, ji dar kartą trumpai paspauskite.

▶ Nepalikite jjungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, jį išjunkite. Lazerio spindulys gali apakinti kitus žmones.

Jei matavimo prietaisas ilgiau kaip 2 h yra už savaiminio susiniveliavimo ribų arba ilgiau kaip 2 h yra įsijungęs pranešimas apie sutrenkimą, siekiant apsaugoti baterijas, matavimo prietaisas automatiškai išjungiamas (žr. „Rotacinio lazerinio nivelyro automatinis niveliavimas“, 295 psl.). Matavimo prietaisą pastatykite iš naujo ir vėl ji jjunkite.

Rotacinio lazerinio nivelyro automatinis niveliavimas

Matavimo prietaisą jungus, tikrinama horizontali jo padėtis, o nelygumai savaiminio susiniveliavimo diapazone 8 % (5°) išlyginami automatiškai.

Jei matavimo prietaisą jjungus ar pakeitus jo padėtį, jis stovi pasviręs daugiau kaip 8 % stovi pasviręs, automatinio niveliavimo atlikti nebega-lima. Tokiu atveju rotorius sustabdomas, lazeris mirksi, o niveliavimo indikatorius 1 nuolat dega raudonai. Pastatykite prietaisą iš naujo ir palau-kite, kol susiniveliuos. Nepastačius prietaiso į naują padėtį, po 2 min automatiškai bus išjungiamas lazeris, o po 2 h – matavimo prietaisas.

Kai matavimo prietaisas susiniveliuoja, jis nuolat tikrina horizontalia padetj. Pakeitus padetj, prietaisas automatiškai susiniveliuoja iš naujo. Kad prietaisas nematuotų klaidingai, vykstant niveliavimo operacijai, rotorius sustoja, lazeris mirksi, o niveliavimo indikatorius 1 mirksi žaliai.

Pranešimo apie sutrenkimą funkcija

Matavimo prietaisas turi pranešimo apie sutrenkimą funkcija, kuri, pakeitus matavimo prietaiso padėtį, prietaisą sukrėtus ar vibruojant pagrindui, apsaugo nuo susiniveliavimo pagal pakitusį aukštį ir tuo pačiu – nuo klaidingų aukščio matavimų.

Esant gamykliniams nustatymams, jjungus matavimo prietaisą, pranešimo apie sutrenkimą funkcija būna jjungta (pranešimo apie sutrenkimą indikatorius 3 dega). Praėjus apie 30 s po matavimo prietaiso arba pranešimo apie sutrenkimą funkcijos jjungimo, pranešimo apie sutrenkimą funkcija suaktyvinama.

Jei, pakitus matavimo prietaiso paděčiai, peržengiamos niveliavimo tikslumo diapazono ribos ar užregistruojamas stiprus sutrenkimas, jjungiamas pranešimas apie sutrenkimą: Sukimasis sustabdomas, lazeris mirksi, niveliavimo indikatorius 1 užgęsta, o pranešimo apie sutrenkimą indikatorius 3 šviečia raudonai.

296 | Lietuviškai

Isijungus pranešimui apie sutrenkimą, trumpai paspauskite jjungimo-išjungimo mygtuką 2. Pranešimo apie sutrenkimą funkcija jjungiama iš naujo, o matavimo prietaisas pradeda niveliavimą. Kai matavimo prietaisas susiniveliuoja (niveliavimo indikatorius 1 nuolat šviečia žaliai), jis automatiškai pradeda veikti rotaciniu režimu. Tada atskaitos taške patikrinkite lazerio spin- dulio aukštį ir, jei reikia, aukštį pakoreguokite.

Jei jsijungus pranešimui apie sutrenkimą, funkcija jjungimo-išjungimo mygtuku 2 iš naujo nejjungiama, po 2 min automatiškai išsijungia lazeris, o po 2 h – matavimo prietaisas.

Norėdami pranešimo apie sutrenkimą funkciją išjungti, 3 s spauskite jjungimo-išjungimo mygtuką 2. Jsijungus pranešimui apie sutrenkimą (pranešimo apie sutrenkimą indikatorius 3 mirksi raudonai), jjungimo-išjungimo mygtuką iš pradžių paspauskite vieną kartą trumpai, o tada dar kartą 3 s. Esant išjungtam pranešimui apie sutrenkimą, pranešimo apie sutrenkimą indikatorius 3 užgęsta.

Norėdami pranešimo apie sutrenkimą funkciją jjungti, 3 s spauskite jjungimo-išjungimo mygtuką 2. Pranešimo apie sutrenkimą indikatorius 3 nuolat šviečia žaliai, o po 30 s pranešimas apie sutrenkimą suaktyvinamas. Išjungus matavimo prietaisą, pranešimo apie sutrenkimą funkcijos nustatymas išsaugomas.

Rotacinio lazerinio nivelyro niveliavimo tikslumas

Itaka niveliavimo tikslumui

Didžiausią įtaką niveliavimo tikslumui turi aplinkos temperatūra ir ypač tie jos pokyčiai, kurie atsiranda kylant nuo žemės į viršų: jie gali nukreipti lazerio spindulį.

Maždaug 20 m atstumu nuo prietaiso šis nuokrypis jau darosi reikšmingas, o 100 m atstume jis gali padidėti dar du-keturis kartus, lyginant su 20 m atstumu.

Kadangi arti žemės temperatūros sluoksniai ypač ryškūs, esant didesniam nei 20 m atstumui, reikėtų dirbti naudojant trikojj stovą. Prietaisą visada statykite darbo zonos centre.

Prietaiso tikslumo tikrinimas

Be išorinių faktorių nuokrypius gali sąlygoti ir prietaiso specifinės savybės (pvz., prietaisui nukritus ar jį stipriai sutrenkus). Todėl kiekvieną kartą prieš pradėdami dirbti patikrinkite mata- vimo prietaiso tikslumą.

Norint atlikti patikrinimą, reikia laisvo apie 20 m ilgio matavimo atstumo ant tvirto pagrindo tarp dviejų sienų A ir B. Ašyse X ir Y (atitinkamai teigiamoje ir neigiamoje) reikės atlikti matavimus ir patikrinti, ar keičiasi gauti duomenys (iš viso 4 matavimo operacijas).

- Pritvirtinkite matavimo prietaisą arti sienos A ant stovo arba pastatykite ant tvirto, lygaus pagrindo. Matavimo prietaisąjjunkite.

- Pasibaigus niveliavimui, ant sienos A pažymėkite lazerio spindulio vidurį (taškas I).

- Pasukite matavimo prietaisą 180° kampu, palaukite, kol jis susiniveliuos, ir ant priešais esančios sienos B pažymėkite lazerio spindulio vidurį (taškas II).

- Po to, nesukiodami prietaiso, perkelkite jj prie sienos B, jjunkite ir leiskite jam susiniveliuoti.

– Nustatykite matavimo prietaisą tokiame aukštyje (naudodamiesi stovu arba padėdami pagrindą), kad lazerio spindulio vidurys tiksliai sutaptų su prieš tai ant sienos B pažymėtu tašku II.

- Pasukite matavimo prietaisą 180° kampu, nepakeisdami aukščio. Palaukite, kol jis susiniveliuos, ir ant sienos A pažymėkite lazerio spindulio vidurį (taškas III). Atkreipkite dėmesį, kad taškas III virš ar po tašku I būtų kaip galima statmeniau.

- Skirtumas d tarp abiejų pažymėtų taškų I ir III sienoje A ir parodys tikrają prietaiso paklaidą matuotoje ašyje.

Šią matavimo procedūrą pakartokite kitose trijose ašyse, kaskart pasukdami prietaisą 90° kampu.

Esant matavimo atstumui 2 x 20 m = 40 m, maksimalus leistinas nuokrypis yra: 40 m x ±0,08 mm/m = ±3,2 mm. Kiekvieno atskiro iš keturių matavimų skirtumas d tarp taškų I ir III turi būti ne didesnis kaip 3,2 mm.

Jei leistinų tolerancijų ribos bent viename iš keturių matavimų yra peržengiamos, prietaisą reikia pristatyti patikrinimui Bosch remonto tarnybos dirbtuvėse.

Darbo patarimai

Visada žymėkite tik lazerio linijos vidurj. Kintant atstumui lazerio linijos plotis taip pat kinta.

Akiniai lazeriui matyti (pap. jranga)

Šie akiniai išfiltruoja aplinkos šviesą, todėl akys geriau pastebi raudoną lazerio spindulį.

▶ Nenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokių būdu nėra skirti apsaugai nuo lazerio spindulių poveikio.

▶ Nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą.

Darbas su lazerio spindulio imtuvu (pap. jranga)

Esant nepalankioms šviesos sąlygoms (šviesiai aplinkai, tiesioginiams saulės spinduliams) ir jei reikia matuoti didesniu atstumu, kad geriau surastumėte lazerio spindulį, naudokite lazerio spindulio imtuvą 20.

Norėdami dirbti su lazerio spindulio imtuvu, perskaitykite šią naudojimo instrukciją ir laikykitės joje pateiktų reikalavimų.

Naudojimas su trikoju stovu (pap. jranga)

Matavimo prietaisas yra su 5/8" jungtimi tvirtinti prie stovo, prietaisą naudojant horizontaliuoju režimu, ant stovo. Matavimo prietaiso jungtį, skirtą prietaisui prie stovo tvirtinti 12, jstatykite ant stovo 5/8" sriegio ir tvirtai užveržkite stovo fiksuojamuoju varžtu.

Naudojant trikojj stovą 18 su milimetrine skale ant išstumiamos konsolės, aukščio pokyčius galima nustatyti tiesiogiai.

298 | Lietuviškai

Darbas su matavimo lentele (pap. iranga)

Naudodamiesi matavimo lentele 22, ant sienos galite perkelti lazerio aukštj.

Naudojant kvadratinį nulinį laukelį ir skalę, galima išmatuoti nuokrypj nuo pageidaujamo aukščio ir pažymė-

ti jj kitose vietose. Tuomet nereikia tiksliai sureguliuoti prietaiso norimame perkelti aukštyje.

Matavimo lentelė 22 yra padengta šviesą atspindinčia danga, kad pagerintų lazerio spindulio matomumą didesniame nuotolyje ar esant stipriai saulės šviesai. Ryškumo padidėjimo efektas yra pastebimas tiktai žiūrint nuo prietaiso pusės, todėl žvilgsnį i matavimo lentelę nukreipkite išilgai lazerio spindulio.

Darbas su matuokle (pap. jranga)

Lygumui patikrinti ar nuolydžiui nustatyti kartu su lazerio spindulio imtuvu patartina naudoti matuoklę 19.

Lazerinio nivelyro matuoklės 19 viršuje yra patalpinta sąlyginė matmenų skalė (±50 cm), kurios nulinį aukštį Jūs galite iš anksto nustatyti išėjime. Tokiu būdu galima tiesiogiai nuskaityti nukrypimus nuo privalomų aukščių.

Naudojimo pavyzdžiai

Statybinių pamatų duobių gylio tikrinimas (žiūr. pav. A)

Matavimo prietaisą pastatykite ant tvirto pagrindo arba pritvirtinkite prie stovo 18.

Darbas su stovu: nukreipkite lazerio spindulj norimame aukštyje. Perkelkite arba patikrinkite aukštj nusitaikymo vietoje.

Darbas be stovo: naudodamiesi matuokle 22 nustatykite aukščių skirtumą tarp lazerio spin- dulio ir aukščio atskaitos taške. Perkelkite arba patikrinkite išmatuotą aukščių skirtumą nusitaikymo vietoje.

Matuodami dideliu atstumu, kad sumažintumėte trikdžių įtaką, matavimo prietaisą visada pastatykite darbinio paviršiaus viduryje ir pritvirtinkite ant stovo.

Kai pagrindas nėra stabilus, matavimo prietaisą pritvirtinkite ant stovo 18. Ijunkite pranešimo apie sutrenkimą funkcija, kad sujudėjus pagrindui ar sukrėtus matavimo prietaisą išvengtumėte klaidingų matavimų.

Lietuviškai | 299

Indikatoriaus rodmenų apžvalga

	Lazerio spindulys	Lazerio spindulys sukasi	Žalias Rau-donas	Žalias Rau-donas
Matavimo prietaiso jjungimas(1 s automatinis testas) ●	●		●
Susiniveliavimas 2x/s ○ 2x/s
Matavimo prietaisas suniveliuotas/paruoštas darbui ● ● ●
Peržengtos savaiminio išsilyginimo diapazono ribos 2x/s ○	●
Pranešimo apie sutrenkimą funkcija aktyvuota ●
Pranešimo apie sutrenkimą funkcija jjungta 2x/s ○ 2x/s
Baterijos įtampa ≤ 2 h ve i k i m u i 2 x / s
Išsikrovusi baterija ○ ○	●
	2x/s	Mirksėjimo dažnis (dukart per sekundę)
	●	Nuolatos veikia
	○	Funkcija neveikia

Priežiūra ir servisas

Priežiūra ir valymas

Pasirūpinkite, kad rotacinis lazerinis nivelyras ir kroviklis visada būtų švarūs.

Nemerkite rotacinio lazerinio nivelyro ir kroviklio j vandenj arba kitus skysčius.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Negalima naudoti jokių aštrių plovimo priemonių ir tirpiklių.

Rotacinj lazerinj nivelyra, o ypač lazerio spin- dulio išėjimo angos paviršių, reguliariai valykite ir stebėkite, kad ant jo neliktų pūkelių.

Jei, nepaisant kruopščios gamybos ir patikrinimo, rotacinis lazerinis nivelyras arba kroviklis sugestų, jų remontas turi būti atliekamas įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse. Nemėginkite atidaryti rotaci-nio lazerinio nivelyro ir kroviklio patys.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklj gaminio numerj, esantj rotacinio lazerinio nivelyro arba kroviklio firminėje lentelėje.

300 | Lietuviškai

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klau-simais.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

|rankių remontas: [phone]

Faksas: [phone]

EI. paštas: [e-mail]

Šalinimas

Rotacinis lazerinis nivelyras, kroviklis, papildomi reikmenys ir jpakavimai turi būti šalinami nekenksmingu aplinkai būdu.

Rotacinio lazerinio nivelyro, kroviklio ir akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB, naudoti nebetinkami matavimo jrankiai bei krovikliai ir, pagal Europos direktyvą 2006/66/EB, pažeisti, išeikvoti

akumuliatoriai bei baterijos turi büti surenkami atskirai ir perdirbami aplinkai nekenksmingu büdu.

Akumuliatoriai ir baterijos

Ni-MH: nikelio-metalo hidridas

Galimi pakeitimai.

日本語 | 301

安全上のご注意

ローテーションレーザー
