NÁVOD K OBSLUZE GRL 400 H Professional BOSCH

cs Původní návod k použivání

sk Pěvodný návod na použíbe

Bezpečnostní upozornění

Rotační laser

Čtěte a respektujte veškeré pokyny, aby se s měřícím přístrojem pracovalo bezpečně a spolehlivě. Nikdy nezpůsobte varovné štítky na měřícím přístroji nerozpoznatelné. TYTO POKYNY DOBŘE USCHOVEJTE.

Pozor – pokud se použije jiné než zde uvedené ovládací nebo seřizovací vybavení nebo provedou jiné postupy, může to vést k nebezpečné expozici zářením.
▶ Měřící přístroj se dodává s varovným štítkem v angličtině (v zobrazení měřícího přístroje na grafické straně označený číslem 14).

▶ Před prvním uvedením do provozu přelepte anglický text varovného štítku přiloženou samolepkou ve Vašem národním jazyce.
Nikdy nesměřujte laserový paprsek na osoby nebo zvířata a ani sami se do paprsku laseru nedívejte. Tento měřící přístroj vytváří laserové záření třídy 2 podle IEC 60825-1. Tím můžete osoby oslnit.
Nepoužívejte brýle pro práci s laserem jako ochranné brýle. Brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem.
▶ Nepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v silničním provozu. Brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev.

▶ Měřící přístroj nechte opravit kvalifikovaným odborným personálem a jen originálními náhradními díly. Tím bude zajištěno, že bezpečnost přístroje zůstane zachována.
Nenechte děti používat laserový měřící přístroj bez dozoru. Mohou neúmyslně oslnit osoby.
▶ Nepracujte s měřícím přístrojem v prostředí s nebezpečím výbuchu, v němž se nacházejí hořlavé kapaliny, plyny nebo prach. V měřícím přístroji se mohou vytvářet jiskry, jež zapálí prach nebo plyny.
▶ Neotvírejte blok akumulátoru. Je zde nebezpečí zkratu.

Chraňte blok akumulátoru před horkem, např. i před dlouhodobým slunečním zářením, před ohněm, vodou a vlhkostí. Je zde nebezpečí výbuchu.

Nepoužívaný blok akumulátoru udržujte daleko od kancelářských sponek, mincí, klíčů, hřebíku, šroubů nebo jiných malých kovových předmětů, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.

▶ Blok akumulátoru nabíjejte pouze nabíječkou uvedenou v tomto návodu k provozu. Pro nabíječku, jež je vhodná pro určitý druh akumulátoru, existuje nebezpečí požáru, když se používá s jinými akumulátory.

Používejte pouze originální akumulátorové bloky Bosch s napětím uvedeným na typovém štítku Vašeho měřicího přístroje. Při používání jiných akumulátorových bloků, např. napodobenin, dotvářených akumulátorových bloků nebo cizích výrobků, existuje nebezpečí zranění a též věcných škod v důsledku vybuchujících bloků akumulátorů.

Nabíječka akumulátorů

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Chraňte nabíječku před deštěm a vlhkem. Vniknutí vody do nabíječky zvyšuje riziko úrazu elektrickým proudem.

Nenabíjejte pomocí nabíječky žádné cizí akumulátory. Nabíječka je vhodná pouze pro nabíjení akumulátoru Bosch, jež je nasazený do rotačního laseru. Při nabíjení cizích akumulátorů existuje nebezpečí požáru a výbuchu.
▶ Udržujte nabíječku čistou. Znečištěním vzniká nebezpečí úrazu elektrickým proudem.
▶ Pred každým použitím zkontrolujte nabíječku, kabel a zástrčku. Pokud jste zjistili závady, nabíječku nepoužívejte. Nabíječku sami neotvírejte a nechte ji opravit pouze kvalifikovaným odborným personálem a originálními náhradními díly. Poškozená nabíječka, kabel a zástrčka zvyšují riziko úrazu elektrickým proudem.
Nabíječku neprovozujte na lehce hořlavém podkladu (např. papír, textil apod.) popř. v hořlavém prostředí. Z důvodu zahřívání nabíječky, jež vzniká při nabíjení, existuje nebezpečí požáru.
Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.
Dohlížejte na děti a zajistěte, aby si děti s nabíječkou nehrály.
Děti a osoby s mentálními nebo fyzickými omezeními smějí používat nabiječku pouze pod dohledem nebo když byly s používáním seznámeny. Pečlivá instruktáž redukuje chybnou obsluhu a poranění.

Funkční popis

Odklopte prosím vyklápěcí stranu se zobrazením rotačního laseru a nabíječky a nechte tuto stranu během čtení návodu k provozu odklopenou.

Určující použití

Rotační laser

Měřicí přístroj je určen ke zjištění a kontrole přesných vodorovných výškových průběhů. Měřicí přístroj není určený ke svislé nivelaci.

Měřící přístroj je vhodný pro používání ve venkovních prostorech.

Nabíječka akumulátorů

Nabíječku používejte jen tehdy, pokud můžete všechny funkce plně odhadnout a bez omezení provést nebo jste obdrželi příslušné pokyny.

162 | Česky

Technická data

Rotační laser GRL 400 H
	Professional
Objednací číslo 3 601 K61 800
Pracovní rozsah (poloměr)1)- bez přijímače laseru ca.- s přijímačem laseru ca.	10 m200 m
Přesnost nivelace1) 2)	± 0,08 mm/m
Rozsah samonivelace typicky	±8 % (±5°)
Doba nivelace typicky	15 s
Rychlost rotace	600 min-1
Provozní teplota	-10 ... +50 °C
Skladovací teplota	-20 ... +70 °C
Relativní vlhkost vzduchu max.	90 %
Třída laseru	2
Typ laseru	635 nm, <1 mW
∅ laserového paprsku na výstupním otvoru ca.1)	5 mm
Otvor pro upnutí stativu (vodorovně)	5/8"-11
Akumulátory (NiMH)Baterie (alkalicko-manganové)	2 x 1 , 2 V H R 20 ( D ) ( 9 A h )2 x 1,5 V LR20 (D)
Provozní doba ca.- Akumulátory (NiMH)- Baterie (alkalicko-manganové)	30 h50 h
Hmotnost podle EPTA-Procedure 01/2003	1,8 kg
Rozměry (délka x šířka x výška)	183 x 170 x 188 mm
Stupeň krytí	IP 65 (prachotěsný a chráněnýproti tryskající vodě)

1) při 20 °C
2) podél os
Dbejte prosím objednacího čísla na typovém štítku Vašeho měřicího přístroje, obchodní označení jednotlivých měřicích přístrojů se může měnit.
K jednoznačné identifikaci Vašeho měříciho přístroje slouží sériové číslo 13 na typovém štítku.

Česky | 163

Nabíječka

Objednací číslo 2 610 A13 782
Jmenovité napětí	V~ 100–240
Frekvence	Hz 50/60
Nabíjecí napětí akumulátoru	V= 7,5
Nabíjecí proud	A	1,0
Dovolený rozsah teploty nabíjení	°C 0–45
Doba nabíjení	h	14
Počet článků akumulátoru		2
Jmenovité napětí (Akumulátory)	V= 2 x 1,2
Hmotnost podle EPTA-Procedure 01/2003	kg 0,2
Třída ochrany		☐/II

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení rotačního laseru a nabíječky na obrázkových stranách.

1 Ukazatel nivelační automatiky
2 Tlačitko zapnuti-vypnuti/tlačitko signalizace otřesů
3 Ukazatel signalizace otřesů
4 Variabilní laserový paprsek
5 Výstupní otvor laserového paprsku
6 Ukazatel stavu nabití
7 Akumulátorový blok
8 Přihrádka pro baterie
9 Aretace přihrádky pro baterie

10 Aretace bloku akumulátoru

11 Zdířka nabíjecí zástrčky

12 Otvor pro upnutí stativu 5/8"

13 Sériové číslo

14 Varovný štítek laseru

15 Nabíječka

16 Sít'ová zástrčka nabíječky

17 Nabíjecí zástrčka

18 Stativ*

19 Měřící lat' stavebního laseru*

20 Přijímač laseru*

21 Brýle pro práci s laserem*

22 Měřící deska s patkou*

23 Držák*

24 Kufr

* Zobrazené nebo popsané příslušenství nepatří do standardní dodávky.

Montáž

Napájení rotačního laseru energií

Provoz s bateriemi/akumulátory

Pro provoz měřicího přístroje je doporučeno používání alkalicko-manganových baterií nebo akumulátorů.

K otevření přihrádky pro baterie 8 otočte aretaci 9 do polohy 📋 přihrádku pro baterie vytáhněte ven.

Dbejte při nasazení baterii na správnou polaritu podle vyobrazení v přihrádce pro baterie.

Nahrad'te vždy všechny baterie současně. Použijte pouze baterie jednoho výrobce a stejné kapacity.

Uzavřete přihrádku pro baterie 8 a otočte are- taci 9 do polohy 📋

Jestliže jste baterie vložili špatně, pak nelze měřící přístroj zapnout. Vložte baterie se správnou polaritou.

Pokud měřící přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Baterie mohou pří delším skladování korodovat a samy se vybít.

164 | Česky

Provoz s blokem akumulátoru

Pred prvním provozováním blok akumulátoru 7 nabijte. Blok akumulátoru lze nabíjet výhradně k tomu určenou nabíječkou 15.

Dbejte sít'ového napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku nabíječky. Nabíječky označené 230 V mohou být provozovány i při 220 V.

Nastrčte k Vaší elektrické síti vhodnou síťovou zástrčku 16 do nabíječky 15 a nechte ji zaskočit.

Nastrčte nabíjecí zástrčku 17 nabíječky do zdířky 11 na bloku akumulátoru. Nabíječku připojte na elektrickou sít'. Nabití prázdného akumulátoru vyžaduje ca. 14 h. Nabíječka a blok akumulátoru jsou jištěny proti přebití.

Nový nebo dlouhou dobu nepoužívaný blok akumulátoru dává svůj plný výkon teprve po ca. 5 nabíjecích a vybíjecích cyklech.

Po každém použití akumulátor 7 nenabíjejte, poněvadž se zmenší jeho kapacita. Blok akumulátoru nabíjejte jen tehdy, když ukazatel stavu nabití 6 bliká nebo trvale svítí.

Podstatně zkrácená doba provozu po nabití ukazuje, že je akumulátor opotřebovaný a musí být nahrazen.

Při prázdném akumulátoru můžete měřící přístroj provozovat i s pomocí nabíječky 15, pokud je tato připojena na elektrickou sit'. Měřící přístroj vypněte, akumulátor ca. 10 min nabíjejte a měřící přístroj s připojenou nabíječkou znovu zapněte.

Pro výměnu bloku akumulátoru 7 otočte aretaci 10 do polohy a akumulátor 7 vytáhněte ven.

Pokud nebudete měřící přístroj dlouhou dobu používat, odejměte z něj blok akumulátoru. Akumulátory mohou při delším skladování korodovat nebo se samy vybít.

Ukazatel stavu nabiti

Bliká-li ukazatel stavu nabití 6 poprvé červeně, lze měřící přístroj ještě 2 hod. provozovat.

Svítí-li ukazatel stavu nabití 6 trvale červeně, nejsou už žádná měření možná. Měřící přístroj se po 1 min. automaticky vypne.

Provoz

Uvedení rotačního laseru do provozu

▶ Chraňte měřicí přístroj před vlhkem a přímým slunečním zářením.
▶ Nevystavujte měřící přístroj žádným extrémním teplotám nebo teplotním výkyvům. Nenechávejte jej např. delší dobu ležet v autě. Při větších teplotních výkyvech nechte měřící přístroj nejprve vytemperovat, než jej uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje.
Zamezte prudkým nárazům či pádům měřícího přístroje. Po silných vnějších účincích na měřící přístroj byste vždy měli před další prací provést kontrolu přesnosti (viz „Přesnost nivelace rotačního laseru“, strana 166).

Ustavení měřicího přístroje

Měřící přístroj postavte na stabilní podložku nebo jej namontujte na stativ 18.

Na základě vysoké přesnosti nivelace reaguje měřící přístroj velmi citlivě na oťresy a změny polohy. Dbejte proto na stabilní polohu měřícího přístroje, aby se zabránilo přerušování provozu díky donivelovávání.

Zapnutí - vypnutí

Nesměrujte paprsek laseru na osoby nebo zvířata (zvláště ne v úrovni jejich očí) a nedívejte se sami do paprsku laseru (ani z větší vzdálenosti). Měřicí přístroj vysílá ihned po zapnutí variabilní laserový paprsek 4.

Pro zapnutí měřicího přístroje stiskněte krátce tlačítko zapnutí/vypnutí 2. Ukazatelé 3, 1 a 6 se krátce rozsvítí. Měřicí přístroj ihned začne s automatickou nivelací. Během nivelace bliká zeleně ukazatel nivelace 1, laser nerotuje a bliká.

Měřící přístroj je znivelován, jakmile ukazatel nivelace 1 svítí trvale zeleně a laser trvale svítí. Po ukončení nivelace startuje měřící přístroj automaticky v rotačním provozu.

Měřící přístroj pracuje výhradně v rotačním provozu s pevnou rychlostí rotace, jež je vhodná i pro nasazení přijímače laseru.

U továrního nastavení je funkce signalizace otřesů automaticky zapnutá, ukazatel signalizace otřesů 3 svítí zeleně.

Pro vypnutí měřicího přístroje stiskněte krátce tlačitko zapnutí/vypnutí 2. Při vyvolané signalizaci oťresů (ukazatel signalizace oťresů 3 bliká červeně) stiskněte jednou krátce tlačitko zapnutí/vypnutí pro nové nastartování funkce signalizace oťresů a poté znovu krátce pro vypnutí měřicího přístroje.

Neponechávejte zapnutý měřicí přístroj bez dozoru a po používání jej vypněte. Mohly by být laserovým paprskem oslněny jiné osoby.

Kvůli ochraně baterií se měřící přístroj automaticky vypne, pokud se déle než 2 h. nachází mimo rozsah samonivelace nebo je déle než 2 h. aktivovaná výstraha otřesů (viz „Nivelační automatika rotačního laseru“, strana 165). Měřící přístroj znovu napolohujte a opět zapněte.

Nivelační automatika rotačního laseru

Po zapnutí měřicí přístroj zkontroluje vodorovnou polohu a automaticky vyrovná nerovinnosti uvnitř rozsahu samonivelace ca. 8 % (5 °).

Stojí-li měřící přístroj po zapnutí nebo po změně polohy nakloněný více než 8 %, není už znivelování možné. V tom případě se rotor zastaví, laser bliká a ukazatel nivelace 1 svítí trvale červeně. Měřící přístroj znovu napolohujte a vyčkejte nivelace. Bez nového napolohování se po 2 min. vypne laser a po 2 h. měřící přístroj.

Je-li měřící přístroj znivelovaný, neustále kontroluje vodorovnou polohu. Při změnách polohy se automaticky doniveluje. Pro zabránění chybným měřením se rotor během procesu nivelace zastaví, laser bliká a ukazatel nivelace 1 bliká zeleně.

Funkce signalizace otřesů

Měřící přístroj má funkci signalizace otrésů, která při změnách polohy příp. při otrésech měřícího přístroje nebo při vibracích podkladu zabraňuje znivelování na změněnou výšku a tím výškové chybě.

Po zapnutí měřícího přístroje je funkce signalizace otrěsů při továrním nastavení zapnutá (ukazatel signalizace otrěsů 3 svítí). Signalizace otrěsů se aktivuje ca. 30 s po zapnutí měřícího přístroje resp. po zapnutí funkce signalizace otrěsů.

Překročí-li se při změně polohy měřícího přístroje rozsah přesnosti nivelace nebo se za-registruje silný otřes, pak se vyvolá signalizace otřesů: rotace se zastaví, laser bliká, ukazatel nivelace 1 zhasne a ukazatel signalizace otřesů 3 bliká červeně.

Při vyvolané signalizaci otřesů stiskněte krátce tlačítko zapnutí/vypnutí 2. Funkce signalizace otřesů se znovu nastartuje a měřící přístroj začne s nivelací. Jakmile je měřící přístroj zni- velován (ukazatel nivelace 1 svítí trvale zeleně), startuje automaticky v rotačním provozu. Nyní zkontrolujte výšku laserového paprsku na referenčním bodě a výšku případně zkorigujte.

Nenastartuje-li se při vyvolané signalizaci otrěsů znovu funkce stisknutím tlačitka zapnutí/vypnutí 2, vypne se automaticky po 2 min laser a po 2 h měřicí přístroj.

Pro vypnutí funkce signalizace otrésů stiskněte tlačítko zapnutí/vypnutí 2 na 3 s. Při vyvolané signalizaci otrésů (ukazatel signalizace otrésů 3 bliká červeně) stiskněte tlačítko zapnutí/vypnutí nejdřív jednou krátce a poté znovu na 3 s. Při vypnutí signalizace otrésů zhasne ukazatel signalizace otrésů 3.

Pro zapnutí signalizace otřesů stiskněte tlačítko zapnutí/vypnutí 2 na 3 s. Ukazatel signalizace otřesů 3 se rozsvítí trvale zeleně a po 30 s se aktivuje signalizace otřesů.

Nastavení funkce signalizace otrésů se při vypnutí měřicího přístroje uloží.

166 | Česky

Přesnost nivelace rotačního laseru

Vlivy na presnost

Největším vlivem působí teplota okolí. Zvláště od podlahy nahoru probíhající teplotní rozdíly mohou paprsek laseru odchýlit.

Odchylky nabírají od ca. 20 m měřené dráhy na důležitosti a mohou na 100 m činit i dvou až čtyřnásobek odchylky při 20 m.

Poněvadž je vrstvení teploty v blízkosti podlahy největší, měli by jste měřící přístroj od měřené dráhy 20 m vždy namontovat na stativ. Mimo to postavte měřící přístroj podle možností do středu pracovní plochy.

Kontrola presnosti měřicího přístroje

Vedle vnějších vlivů mohou vést k odchylkám i přístrojem specifikované vlivy (jako např. pády nebo prudké nárazy). Zkontrolujte proto před každým začátkem práce přesnost měřícího přístroje.

Pro kontrolu potřebujete volnou měřicí dráhu 20 m na pevném základu mezi dvěma stěnami A a B. Musíte provést obratové měření přes obě osy X a Y (pokaždé positivně a negativně) (4 kompletní procesy měření).

- Namontujte měřící přístroj poblíž stěny A na stativ nebo jej postavte na pevný, rovný podklad. Měřící přístroj zapněte.

• Po ukončení nivelace označte střed laserového paprsku na stěně A (bod I).

- Otočte měřicí přístroj o 180°, nechte jej znivelovat a označte střed laserového paprsku na protilehlé stěně B (bod II).

- Umístěte měřící přístroj – bez jeho otočení – poblíž stěny B, zapněte jej a nechte znivelovat.

- Měřicí přístroj vyrovnejte do výšky (pomocí stativu nebo případně podložením) tak, aby střed laserového paprsku přesně zasáhl předtím označený bod II na stěně B.

- Otočte měřicí přístroj o 180°, bez změny výšky. Nechte jej znivelovat a označte střed laserového paprsku na stěně A (bod III). Dbejte na to, aby bod III ležel pokud možno svisle nad resp. pod bodem I.

- Rozdíl d obou označených bodů I a III na stěně A udává skutečnou odchylku měřícího přístroje pro měřenou osu.

Česky | 167

Postup měření opakujte pro ostatní tři osy. K tomu otočte měřící přístroj před začátkem procesu měření pokaždé o 90°.

Na měřené dráze 2 x 20 m = 40 m činí maximální dovolená odchylka:

40 m x ±0,08 mm/m = ±3,2 mm.

Rozdíl d mezi body I a III smí tedy činit při každém ze čtyř procesů měření nejvýše 3,2 mm.

Pokud měřící přístroj u jednoho ze čtyř procesů měření překročil maximální odchylku, pak jej nechte zkontrolovat zákaznickou službou Bosch.

Pracovní pokyny

K označení používejte pouze střed přímky laseru. Šířka laserové přímky se mění se vzdáleností.

Brýle pro práci s laserem (příslušenství)

Brýle pro práci s laserem odfiltrují okolní světlo. Proto se jeví červené světlo laseru pro oko světlejší.

▶ Nepoužívejte brýle pro práci s laserem jako ochranné brýle. Brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem.
▶ Nepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v silničním provozu.

Brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev.

Práce s přijímačem laseru (příslušenství)

Při nepříznivých světelných podmínkách (světlé okolí, přímé sluneční záření) a na větší vzdálenosti používejte pro lepší vyhledání laserového paprsku přijímač laseru 20.

Pro práci s přijímačem laseru čtěte a dbejte jeho návodu k provozu.

Práce se stativem (příslušenství)

Měřící přístroj disponuje otvorem pro upnutí stativu 5/8" pro vodorovný provoz na stativu. Měřící přístroj nasad'te otvorem pro upnutí stativu 12 na závit 5/8" stativu a pomocí zajišt'ovacího šroubu stativu jej pevně přišroubujte.

U stativu 18 se stupnicí na výsuvu můžete přímo nastavit výškové vysazení.

Práce s měřící deskou (příslušenství)

S pomocí měřicí desky 22 můžete prénést výšku laseru na stěnu.

Pomocí nulového pole a stupnice můžete změřit přesazení k požadované výšce a na jiném místě je opět nanést. Tím odpadá přesné nastavení měřícího přístroje na prénášenou výšku.

Měřící deska 22 má reflexní vrstvu, která zlepšuje viditelnost laserového paprsku ve velké vzdálenosti ev. za silného slunečního záření. Zesílení jasu lze rozpoznat jen tehdy, pokud se díváte na měřící desku rovnoběžně s paprskem laseru.

Práce s měřicí latí (příslušenství)

Pro kontrolu rovinností nebo nanesení sklonů se doporučuje použití měřicí latě 19 společně s přijímačem laseru.

Na měřící lati 19 je nahoře nanesena relativní odměřovací stupnice (± 50 cm). Tou můžete předvolit dole na výsuvu nulovou výšku. Tím lze přímo odečíst odchylky od požadované výšky.

168 | Česky

Příklady práce

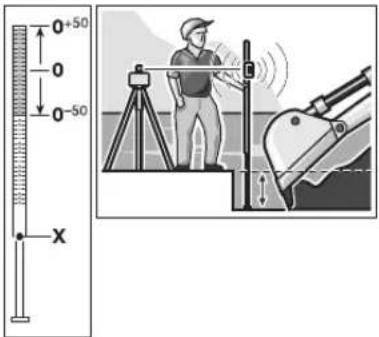

Kontrola hloubky výkopů (viz obr. A)

Měřící přístroj postavte na stabilní podložku nebo jej namontujte na stativ 18.

Práce se stativem: Paprsek laseru vyrovnejte na požadovanou výšku. Přeneste resp. zkontrolujte výšku na cílovém místě.

Práce bez stativu: Zjistěte výškový rozdíl mezi paprskem laseru a výškou na referenčním bodě s pomocí měřící desky 22. Přeneste resp. zkontrolujte naměřený výškový rozdíl na cílovém místě.

Při měření na velkých vzdálenostech byste měli umístit měřicí přístroj vždy uprostřed pracovní plochy a na stativ, aby se redukovaly rušivé vlivy. Při práci na nespolehlivém podkladu namontujte měřicí přístroj na stativ 18. Dbejte na to, aby byla aktivovaná funkce signalizace oťresů, aby se zabránilo chybným měřením při pohybech podloži nebo oťresech měřicího přístroje.

Přehled ukazatelů

	Paprsek laseru	Rotace laseru	zeleně čer-veně	zeleně čer-veně
Zapnutí měřícího přístroje (1 s autotest)			●	●
Znivelování nebo donivelování 2x/s ○ 2x/s
Měřící přístroj znivelovaný/připravený k provozu ● ● ●
Rozsah samonivelace překročen 2x/s ○		●
Aktivovaná signalizace otrěsů ●
Vyvolaná signalizace otrěsů 2x/s ○ 2x/s
Napětí baterie na ≤2 h. provozu 2x/s
Baterie vybitá ○ ○			●
	2x/s	Frekvence blikání (dvakrát za sekundu)
	●	Trvalý provoz
	○	Funkce zastavena

Údržba a servis

Údržba a čištění

Udržujte rotační laser a nabíječku neustále čisté.

Neponořujte rotační laser a nabíječku do vody nebo jiných kapalin.

Nečistoty otrěte vlhkým, měkkým hadříkem. Nepoužívejte žádné čistící prostředky a rozpouštědla.

Na rotačním laseru pravidelně čistěte zejména plochy na výstupním otvoru laseru a dbejte přitom na smotky.

Pokud přes pečlivé výrobní a zkušební postupy dojde někdy u rotačního laseru nebo nabíječky k výpadku, pak nechte provést opravu autorizovaným servisním střediskem pro elektronářadí Bosch. Rotační laser a nabíječku sami neotvírejte.

Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednaci číslo podle typového štítku rotačního laseru, resp. nabíječky.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, použivání a nastavení výrobků a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Rotační laser, nabíječka, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Nevyhazujte rotační laser, nabíječku a akumulá- tory/baterie do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES musí být neupotře-bitelné měřicí přístroje a též nabíječky a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie rozebrané shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Akumulátory/baterie:

Ni-MH: Nikl-metalhydrid

Změlny vyhrazeny.

170 | Slovensky

Bezpečnostné pokyny

Rotačný laser

Chráňte nabíjačku pred účinkami dažďa a vlhkosti. Vniknutie vody do nabíjačky zvyšuje riziko zásahu elektrickým prúdom.

2 Tlačidlo vypinača/tlačidlo výstrahy pred šokom

11 Zásuvka pre zástrčku nabíjačky

Nová alebo dlhšiu dobu nepoužívaná akumulátorová batéria akku-pack dáva plný výkon až približne po 5 nabíjacích a vybíjacích cykloch.

Ak chcete vypnút' funkciu výstrahy pred šokom, stlačte tlačidlo vypínača 2 na dobu 3 sekundy. Pri spustenej výstrahe pred šokom (indikácia výstrahy pred šokom 3 bliká červeným svetlom), stlačte tlačidlo vypínača najprv krátko a potom znova na dobu 3 sekundy. Ked' je výstraha pred šokom vypnutá, zhasne indikácia výstrahy pred šokom 3.

Servisné stredisko a poradenská služba pre zákazníkov
