INSTRUKCJA OBSŁUGI GRL 400 H Professional BOSCH

pl instrukcja oryginalna

Wskazówki bezpieczeństwa

Laser rotacyjny

BOSCH GRL 400 H Professional - Laser rotacyjny - 1

Aby móc efektywnie i bezpiecznie pracować przy użyciu urządzenia pomiarowego, należy przeczytać wszystkie wskazówki i stosować się do nich. Należy dbać o czytelność tabliczek ostrzegawczych, znajdujących się na urządzeniu pomiarowym. PROSIMY ZACHOWAĆ I STARANNIE PRZECHOWYWAĆ NINIEJSZE WSKAZÓWKI.

Uwaga – użycie innych, niż podane w niniejszej instrukcji, elementów obsługowych i regulacyjnych, oraz zastosowanie innych metod postępowania, może prowadzić do niebezpiecznej ekspozycji na promieniowanie laserowe.
W zakres dostawy urządzenia pomiarowego wchodzi tabliczka ostrzegawcza z napisem w języku angielskim (na schemacie urządzenia znajdującym się na stronie graficznej oznaczona jest ona numerem 14).

Promieniowanie laserowe klasy 2 nie wpatrywać się w wiązkę IEC 60825-1:2007-03 <1mW, 635 nm

Zaleca się jeszcze przed wprowadzeniem urządzenia do eksploatacji zakleić angielski tekst tabliczki wchodzącą w zakres dostawy etykietą w języku polskim.
▶ Nie wolno kierować wiązki laserowej w stronę osób lub zwierząt, jak również wpatrywać się w wiązkę. Niniejsze urządzenie pomiarowe emituje promieniowanie laserowe klasy 2 zgodnie z normą IEC 60825-1. Może ono spowodować oślepienie innych osób.
▶ Nie należy używać okularów do pracy z laserem jako okularów ochronnych. Okulary do pracy z laserem służą do lepszej identyfikacji plamki lub linii lasera, a nie do ochrony przed promieniowaniem laserowym.

▶ Nie należy stosować okularów do pracy z laserem jako okularów słonecznych, ani używać ich w ruchu drogowym. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.
▶ Napraw urządzenia pomiarowego powinien dokonywać jedynie wykwalifikowany personel, przy użyciu oryginalnych części zamiennych. Tylko w ten sposób można zapewnić bezpieczną eksploatację przyrządu.
▶ Nie wolno udostępniać laserowego urządzenia pomiarowego do użytkowania dzieciom. Mogą one nieumyślnie oślepić siebie lub inne osoby.
▶ Nie należy stosować tego urządzenia pomiarowego w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pły. W urządzeniu pomiarowym może dojść do utworzenia iskier, które mogą spowodować zapłon pytów lub oparów.
▶ Nie wolno otwierać pakietu akumulatorów. Istnieje niebezpieczeństwo zwarcia.
Pakiet akumulatorów należy chronić przed wysokimi temperaturami, np. stałym nasłonecznieniem, przed ogniem, przed woda i wilgocią. Istnieje zagrożenie wybuchem.
Nieużywany pakiet akumulatorów należy przechowywać z dala od spinaczy, monet, kluczy, gwoździ, śrub oraz innych drobnych przedmiotów metalowych, które mogłyby spowodować zwarcie styków akumulatora. Zwarcie styków akumulatora może spowodować oparzenia lub doprowadzić do pożaru.
Pakiet akumulatorów wolno ładować wyłącznie za pomocą wymienionej w instrukcji obsługi ładowarki. Ładowanie akumulatorów innych, niż przewidziane dla danej ładowarki, może spowodować zagrożenie pożarowe.
Stosować należy wyłącznie oryginalne pakiety akumulatorów firmy Bosch, o napięciu podanym na tabliczce znamionowej urządzenia pomiarowego. Użycie innych akumulatorów, np. podróżek, przeróbek lub akumulatorów innych producentów może stać się przyczyną obrażeń ciała lub powstania szkód materialnych poprzez eksplodujące akumulatory.

BOSCH GRL 400 H Professional - Laser rotacyjny - 3

150 | Polski

Ładowarka akumulatorowa

BOSCH GRL 400 H Professional - Ładowarka akumulatorowa - 1

Należy przeczytać wszystkie wska- zówki i przepisy. Błędy w przestrze- ganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

BOSCH GRL 400 H Professional - Ładowarka akumulatorowa - 2

Chronić ładowarkę przed deszczem i wilgocią. Przedostanie się wody do ładowarki zwiększa ryzyko porażenia prądem.

▶ Nie wolno używać ładowarki do ładowania akumulatorów innego producenta. Ładowarka przystosowana jest do ładowania umieszczonego w laserze rotacyjnym pakietu akumulatorów firmy Bosch. Ładowanie akumulatorów innego producenta może grozić pożarem lub wybuchem.
▶ Ładowarkę należy utrzymywać w czystości. Zabrudzenie może stać się przyczyną porażenia elektrycznego.
Przed użyciem każdorazowo sprawdzić stan ładowarki, przewodu i wtyku. Nie używać ładowarki w przypadku stwierdzenia uszkodzeń. Nie otwierać samodzielnie ładowarki. Naprawa powinna zostać przeprowadzona wyłącznie przez wykwalifikowany personel serwisu przy użyciu oryginalnych części zamiennych. Uszkodzone ładowarki, przewody i wtyki zwiększają ryzyko porażenia elektrycznego.
▶ Nie korzystać z ładowarki umieszczonej na łatwopalnym podłożu (np. papier, tekstylia itp.) ani w sąsiedztwie łatwopalnych substancji. Ze względu na wzrost temperatury ładowarki podczas procesu ładowania istnieje niebezpieczeństwo pożaru.
Przy niewłaściwym użyciu możliwe jest wydostanie się elektrolitu z akumulatora. Należy unikać kontaktu z nim, a w przypadku niezamierzonego zetknięcia się z elektrolitem, należy umyć dane miejsce ciała wodą. Jeżeli ciecz dostała się do oczu, należy dodatkowo skonsultować się z lekarzem.

Elektrolit może doprowadzić do podrażnienia skóry lub spowodować oparzenia.

Dzieci powinny znajdować się pod nadzorem, a ładowarka zabezpieczona w taki sposób, żeby dzieci nie mogły się nią bawić.
Dzieci i osoby z emocjonalnymi lub psychicznymi problemami mogą obsługiwać ładowarkę wyłącznie pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub wówczas, gdy otrzymały od takiej osoby instrukcje dotyczące posługiwania się tym urządzeniem. Dzięki szczegółowemu poinstruowaniu można zredukować ryzyko niewłaściwego zastosowania lub doznania obrażeń.

Opis funkcjonowania

Proszę otworzyć rozkładaną stronę przedstawiającą rysunki lasera rotacyjnego i ładowarki i pozostawić ją rozłożoną podczas czytania instrukcji eksploatacji.

Użycie zgodne z przeznaczeniem

Laser rotacyjny

Urządzenie pomiarowe przeznaczone jest do wyznaczenia i kontrolowanie poziomów. Urządzenie pomiarowe nie jest przeznaczone do niwelowania w pionie.

Urządzenie pomiarowe nadaje się do prac na zewnątrz.

Ładowarka akumulatorowa

Ładowarkę wolno używać tylko wtedy, gdy jest się w stanie w pełni ocenić jej wszystkie funkcje, wykonywać na niej bez ograniczeń wszystkie czynności lub, gdy uprzednio uzyskało się odpowiednie instrukcje.

Polski | 151

Dane techniczne

Laser rotacyjny GRL 400 H
Professional
Numer katalogowy 3 601 K61 800
Zakres roboczy (promień)1)- bez odbiornika laserowego ok.- z odbiornikiem laserowym ok.10 m200 m
Dokładność niwelacji1)2)± 0,08 mm/m
Zakres samoniwelacji typowy±8 % (±5°)
Czas niwelacji typowy15 s
Prędkość obrotowa600 min-1
Temperatura pracy-10 ... +50 °C
Temperatura przechowywania-20 ... +70 °C
Relatywna wilgotność powietrza maks.90 %
Klasa lasera2
Typ lasera635 nm, <1 mW
∅ wiązki lasera przy wyjściu ok.1)5 mm
Przyłącze do statywu (w poziomie)5/8"-11
Akumulatory (NiMH)Baterie (Al-Mn)2 x 1, 2 V HR 20 (D) (9 A h)2 x 1,5 V LR20 (D)
Czas pracy ok.- Akumulatory (NiMH)- Baterie (Al-Mn)30 h50 h
Cieżar odpowiednio do EPTA-Procedure 01/20031,8 kg
Wymiary (długość x szerokość x wysokość) 1 8 3 x 1 7 0 x 1 8 8 m m
Stopień ochronyIP 65 (całkowita ochrona prze wnikaniem kurzu i strumieniami wody)
1) przy 20 °C
2) wzdłuż osi
Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego narzędzia pomiarowego, poszczególne nazwy handlowe pojedynczych narzędzi pomiarowych mogą się różnic.
Do jednoznacznej identyfikacji narzędzia pomiarowego służy numer serii 13, znajdujący się na tabliczce znamionowej.

152 | Polski

Ładowarka

Numer katalogowy 2 610 A13 782
Napięcie znamionoweV~ 100-240
CzęstotliwośćHz 50/60
Napięcie ładowania akumulatorówV= 7,5
Prąd ładowaniaA (amper) 1,0
Dopuszczalny zakres temperatur ładowania°C 0-45
Czas ładowaniah14
Liczba ogniw akumulatora2
Napięcie znamionowe (Akumulatory)V= 2 x 1,2
Ciężar odpowiednio do EPTA-Procedure 01/2003kg 0,2
Klasa ochrony☐/II

Przedstawione graficznie komponenty

Numeracja zilustrowanych elementów odnosi się do przedstawionych na stronach graficznych szkiców lasera rotacyjnego i ładowarki.

1 Wskaźnik funkcji automatycznej niwelacji
2 Włącznik/wyłącznik zabezpieczenia przed wstrząsami
3 Wskaźnik zabezpieczenia przed wstrząsami
4 Zmienna wiązka laserowa
5 Otwór wyjściowy wiązki laserowej
6 Wskaźnik stopnia naładowania akumulatora
7 Baterie
8 Wnęka na baterie
9 Blokada wnęki na baterie
10 Blokada pakietu akumulatorów
11 Gniazdo ładowarki
12 Przyłącze do statywu 5/8"
13 Numer serii
14 Tabliczka ostrzegawcza lasera
15 Ładowarka
16 Wtyczka ładowarki
17 Wtyk ładowarki
18 Statyw*
19 Łata miernicza lasera budowlanego*
20 Odbiornik lasera*
21 Okulary do pracy z laserem*
22 Łata pomiarowa ze stopką*
23 Uchwyt*
24 Walizka

* Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi w skład wyposażenia standardowego.

Montaż

Zasilanie lasera rotacyjnego

Praca z bateriami/akumulatorami

Zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii alkaliczno-mangano- wych lub akumulatorów.

Aby otworzyć wnękę na baterię 8, należy przekręcić blokadę 9, ustawiając ją w pozycji a następnie wyłąć wnękę na baterię.

Wymieniając baterię należy zwrócić uwagę na zachowanie prawidłowej biegunowości zgodnie ze schematem umieszczonym wewnątrz wnęki.

Należy wymieniać wszystkie baterie równocześnie. Stosować tylko baterie, pochodzące od tego samego producenta i o jednakowej pojemności.

Zamknąć wnękę na baterie 8 i przekręcić blo-kadę 9, ustawiając ją w pozycji

Jeżeli baterie zostały niewłaściwie umieszczone we wnęce, urządzenia pomiarowego nie da się włączyć. Przy wkładaniu baterii należy zwrócić uwagę na zachowanie prawidłowej biegunowości.

Jeżeli urządzenie jest przez dłuższy czas nieużywane, należy wyjąć z niego baterie.

Mogą one przy dłuższym nieużywaniu ulec korozji i się rozładować.

BOSCH GRL 400 H Professional - Praca z bateriami/akumulatorami - 1

BOSCH GRL 400 H Professional - Praca z bateriami/akumulatorami - 2

BOSCH GRL 400 H Professional - Praca z bateriami/akumulatorami - 3

BOSCH GRL 400 H Professional - Praca z bateriami/akumulatorami - 4

BOSCH GRL 400 H Professional - Praca z bateriami/akumulatorami - 5

BOSCH GRL 400 H Professional - Praca z bateriami/akumulatorami - 6

BOSCH GRL 400 H Professional - Praca z bateriami/akumulatorami - 7

BOSCH GRL 400 H Professional - Praca z bateriami/akumulatorami - 8

BOSCH GRL 400 H Professional - Praca z bateriami/akumulatorami - 9

Praca z pakietem akumulatorów

Pakiet akumulatorów 7 należy naładować przed przystąpieniem do eksploatacji urządzenia. Pakiet akumulatorów można ładować wyłącznie w przewidzianej do tego celu ładowarce 15.

Zwrócić uwagę na napięcie w sieci! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej ładowarki. Ładowarki o napięciu 230 V można podłączyć do sieci 220 V.

Włożyć pasującą do sieci wtyczkę 16 do ładowarki 15, a następnie spowodować jej zablokowanie.

Włożyć wtyk ładowarki 17 do gniazdka 11 przy pakiecie akumulatorów. Podłączyć ładowarkę do sieci elektrycznej. Naładowanie pustego pakietu akumulatorów trwa ok. 14 h. Ładowarka i pakiet akumulatorów są zabezpieczone przed przeładowaniem.

Nowy lub przez dłuższy okres czasu nieużywany pakiet akumulatorów charakteryzuje się swoją pełną wydajnością dopiero po ok. 5 cyklach ładowania i rozładowywania.

Nie należy ładować pakietu akumulatorów 7 po każdym użyciu, gdyż zmniejszy się w ten sposób jego pojemność. Pakiet akumulatorów należy ładować dopiero wtedy, gdy wskaźnika naładowania 6 miga lub świeci się światłem ciągłym. Wyraźnie skrócony czas eksploatacji po dokonanym procesie ładowania świadczy o tym, że akumulator jest zużyty i powinien zostać wymieniony. Jeżeli akumulator jest rozładowany, urządzenie pomiarowe może być eksploatowane przy użyciu ładowarki 15, podłączonej do sieci. W tym celu należy wyłączyć urządzenie, ładować akumulator ok. 10 min., a następnie włączyć ponownie urządzenie pomiarowe przy podłączonej ładowarce.

Aby wymienić pakiet akumulatorów 7, należy przekręcić blokadę 10, ustawiając ją w pozycji 📋, a następnie wyjąć pakiet akumulatorów 7. Wstawić nowy pakiet akumulatorów i obrócić blokadę 10, ustawiając ją w pozycji 🔒

Jeżeli urządzenie pomiarowe nie będzie przez dłuższy czas używane, należy wyjąć z niego pakiet akumulatorów. Akumulatory nieużywane przez dłuższy okres czasu mogą ulec korozji lub samorozładowaniu.

Wskaźnik stopnia naładowania akumulatora

Jeżeli wskaźnik stopnia naładowania akumulatora 6 zaczyna migać na czerwono, urządzenie pomiarowe może być jeszcze używane przez ok. 2 h.

Jeżeli wskaźnik stopnia naładowania akumulatora 6 świeci się czerwonym światłem ciągłym, dalsze pomiary nie są już możliwe. Urządzenie pomiarowe wyłącza się automatycznie po ok. 1 min.

Praca urządzenia

Rozpoczęcie użytkowania lasera rotacyjnego

Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim napromieniowaniem słonecznym.
Narzędzie należy chronić przed ekstremalnie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury. Nie należy go na przykład pozostawiać na dłuższy okres czasu w samochodzie. W przypadku, gdy urządzenie pomiarowe poddane było większym wahaniom temperatury, należy przed użyciem odczekać, aż powróci ono do normalnej temperatury. Ekstremalnie wysokie lub niskie temperatury, a także silne wahania temperatury mogą mieć negatywny wpływ na precyzję pomiaru.
Należy unikać silnych uderzeń lub upuszczenia narzędzia pomiarowego. W przypadku silnego oddziaływania na urządzenie pomiarowe, należy przed dalszą pracą przeprowadzić kontrolę dokładności (zob. „Dokładność niwelacyjna lasera rotacyjnego“, str. 155).

BOSCH GRL 400 H Professional - Rozpoczęcie użytkowania lasera rotacyjnego - 1

BOSCH GRL 400 H Professional - Rozpoczęcie użytkowania lasera rotacyjnego - 2

BOSCH GRL 400 H Professional - Rozpoczęcie użytkowania lasera rotacyjnego - 3

BOSCH GRL 400 H Professional - Rozpoczęcie użytkowania lasera rotacyjnego - 4

BOSCH GRL 400 H Professional - Rozpoczęcie użytkowania lasera rotacyjnego - 5

BOSCH GRL 400 H Professional - Rozpoczęcie użytkowania lasera rotacyjnego - 6

BOSCH GRL 400 H Professional - Rozpoczęcie użytkowania lasera rotacyjnego - 7

BOSCH GRL 400 H Professional - Rozpoczęcie użytkowania lasera rotacyjnego - 8

BOSCH GRL 400 H Professional - Rozpoczęcie użytkowania lasera rotacyjnego - 9

154 | Polski

Ustawienie urządzenia pomiarowego

BOSCH GRL 400 H Professional - Ustawienie urządzenia pomiarowego - 1

Ustawić urządzenie pomiarowe na stabilnym podłożu lub zamocować je na statywie 18.

Ze względu swoją na swoją wysoką precyzję niwelowania, urządzenie pomiarowe jest bardzo wrażliwe na wstrząsy i zmiany pozycji. Dlatego, by uniknąć przerw w eksploatacji, spowodowanych koniecznością powtórnego niwelowania, należy ustawiać je w stabilnej pozycji.

Włączanie/wyłączanie

▶ Wiązki laserowej nie wolno kierować w stronę osób i zwierząt (w szczególności na wysokości oczu), jak również samemu wpatrywać się w wiązkę (nawet zachowując znaczną odległość.) Natychmiast po włączeniu urządzenia pomiarowego emitowana jest zmienna wiązka lasera 4.

Aby włączyć urządzenie pomiarowe, należy nacisnąć włącznik/wyłącznik 2. Wskaźniki 3, 1 i 6 zapalają się na krótki okres czasu. Urządzenie pomiarowe rozpoczyna automatyczną samoni-welację. Podczas procesu poziomowania wskaźnik automatycznej niwelacji 1 miga zielonym światłem, a laser nie rotuje i nie miga.

O zakończeniu niwelacji urządzenia pomiarowego świadczy świejący się stałym zielonym światłem wskaźnik niwelacji 1, a także świejący się stałym światłem laser. Po zakończeniu automatycznej niwelacji, urządzenie pomiarowe startuje automatycznie w trybie rotacyjnym.

Urządzenie pomiarowe pracuje wyłącznie w trybie rotacyjnym ze stałą prędkością rotacyjną, która nadaje się również do pracy przy użyciu odbiornika laserowego.

Przy ustawieniach fabrycznych funkcja zabezpieczenia przed wstrząsami włączana jest automatycznie, wskaźnik zabezpieczenia przed wstrząsami 3 pali się zielonym światłem.

Aby wyłączyć urządzenie pomiarowe, należy krótko nacisnąć na włącznik/wyłącznik 2. Po zadziałaniu zabezpieczenia przed wstrząsami (wskaźnik zabezpieczenia przed wstrząsami 3

miga na czerwono) należy krótko wcisnąć włącznik/wyłącznik, aby zresetować funkcję zabezpieczenia przed wstrząsami, a następnie jeszcze raz krótko, aby wyłączyć urządzenie pomiarowe.

▶ Nie wolno zostawiać włączonego urządzenia pomiarowego bez nadzoru, a po zakończeniu użytkowania należy je wyłącać.

Wiązka lasera może spowodować oślepienie osób postronnych.

Urządzenie pomiarowe wyłącza się automatycznie, by chronić baterie, jeżeli znajduje się ono dłużej niż 2 godziny poza zakresem samopoziomowania lub gdy praca urządzenia została automatycznie przerwana (np. na wskutek potrącenia) i urządzenie pozostaje w tym stanie dłużej niż 2 godziny (zob. „Funkcja automatycznej niwelacji lasera rotacyjnego“, str. 154). Pozycja urządzenie pomiarowego musi zostać na nowo ustalona, a urządzenie ponownie włączone.

Funkcja automatycznej niwelacji lasera rotacyjnego

Po włączeniu urządzenia pomiarowego sprawdza ono swoją pozycję w poziome i w sposób automatyczny wyrównuje nierówności wynoszące ok. 8 % (5°) w zakresie samopoziomowania.

Jeżeli urządzenie pomiarowe przechylone jest po włączeniu lub po zmianie położenia o więcej jak 8 %, nie dochodzi do wypoziomowania.

W tym wypadku wirnik jest zatrzymywany, laser miga, a wskaźnik 1 pali się ciągłym światłem czerwonym. Należy ustawić urządzenie pomiarowe na nowo i poczekać na niwelację. Bez ponownego ustawienia urządzenia pomiarowego laser wyłączy się po 2 minutach, a urządzenie po 2 godzinach w sposób automatyczny.

Po wypoziomowaniu, urządzenie pomiarowe kontroluje stale swoją pozycję w poziomie. W przypadku zmian położenia, urządzenie dokonuje automatycznej samoniwelacji. Aby uniknąć błędnych pomiarów, podczas procesu poziomowania, wirnik jest zatrzymywany, laser miga, a w s k a ż n i k 1 pali się ciągłym zielonym światłem.

BOSCH GRL 400 H Professional - Funkcja automatycznej niwelacji lasera rotacyjnego - 1

Zabezpieczenie przed wstrząsami

Urządzenie pomiarowe zaopatrzone jest w zabezpieczenie przed wstrząsami, które powo- duje, że w przypadku zmian położenia, wstrzą- sów lub drgań urządzenia pomiarowego, ni- możliwe jest wypoziomowanie przy zmienionej wysokości, co ma na celu zapobiegnięcie błędom pomiaru wysokości.

Jeżeli zachowane zostały ustawienia fabryczne, to po włączeniu urządzenia pomiarowego funkcja zabezpieczenia przed wstrząsami jest aktywna (wskaźnik zabezpieczenia przed wstrząsami 3 świeci się). Mniej więcej 30 sekund po włączeniu urządzenia lub po włączeniu funkcji zabezpieczenia przed wstrząsami, funkcja ta uaktywnia się.

Jeżeli w przypadku zmiany położenia urządzenia pomiarowego przekroczony zostanie zakres dokładności niwelacyjnej lub jeśli zarejestrowany zostanie silny wstrząs, następuje uruchomienie zabezpieczenia przed wstrząsami. Wirnik jest zatrzymywany, laser miga, wskaźnik niwela-cji 1 gaśnie, a wskaźnik 3 miga na czerwono.

Po zadziałaniu funkcji zabezpieczenia przed wstrząsami, należy krótko wcisnąć włącznik/wyłącznik 2. Funkcja zabezpieczenia przed wstrząsami jest uruchamiana na nowo, a urządzenie pomiarowe rozpoczyna poziomowanie. Natychmiast po wypoziomowaniu urządzenia pomiarowego (wskaźnik niwelacji 1 pali się ciągłym zielonym światłem), urządzenie rozpoczyna pracę, ustawiając się automatycznie w trybie rotacyjnym. Następnie należy skontrolować wzgl. skorygować wysokość wiązki lasera.

Jeżeli po zadziałaniu zabezpieczenia przed wstrząsami, funkcja ta nie zostanie zresetowana poprzez wciśnięcie włącznik/wyłącznika 2, laser wyłączy się po 2 minutach, a urządzenie pomiarowe po 2 godzinach w sposób automatyczny.

Aby wyłączyć funkcję zabezpieczenia przed wstrząsami, należy naciskać włącznik/wyłącznik 2 przez ok. 3 sekundy. Po zadziałaniu zabezpieczenia przed wstrząsami (wskaźnik zabezpieczenia przed wstrząsami 3 miga na czerwono) należy krótko wcisnąć włącznik/wyłącznik, a następnie jeszcze raz przez ok. 3 sekundy. Przy wyłączonej funkcji zabezpieczenia przed wstrząsami, wskaźnik 3 gaśnie.

Aby włączyć funkcję zabezpieczenia przed wstrząsami, należy naciskać włącznik/wyłącznik 2 przez ok. 3 sekundy. Wskaźnik 3 pali się ciągłym zielonym światłem, a po upływie 30 sekund następuje aktywacja zabezpieczenia przed wstrząsami.

Ustawienia funkcji zabezpieczenia przed wstrząsami zostaną zapamiętane podczas wyłączania urządzenia pomiarowego.

Dokładność niwelacyjna lasera rotacyjnego

Wpływy na dokładność niwelacji

Największy wpływ wywiera temperatura oto- czenia. W szczególności różnice temperatur, biegnące od ziemi ku górze mogą odchylić wiązkę lasera.

Istotne są już odchylenia, występujące przy pomiarze odcinków mierniczych dłuższych niż 20 m. Przy 100 m wartość odchylenia może przekraczać dwukrotnie, a nawet czterokrotnie wartość osiągniętą przy 20 m.

Ponieważ warstwowy rozkład temperatury jest największy w pobliżu podłoża, urządzenie pomiarowe powinno być – w przypadku odcinka mierniczego większego niż 20 m – zamontowane zawsze na statywie. Oprócz tego należy starać się ustawić urządzenie pomiarowe w miarę możliwości pośrodku płaszczyzny roboczej.

Kontrola dokładności pomiaru urządzenia

Oprócz czynników zewnętrznych także i czynniki specyficzne dla danego urządzenia (np. upadki lub silne uderzenia) mogą być przyczyną zakłóceń w pomiarach. Dlatego za każdym razem przed przystąpieniem do pracy należy skontrolować dokładność urządzenia pomiarowego.

Do przeprowadzenia kontroli konieczny jest swobodny odcinek pomiarowy, wynoszący 20 m, znajdujący się na stałym podłożu i pomiędzy dwoma ścianami A i B. Należy przeprowadzić pomiar zakładkowy obu osi X i Y (w obu przypadkach pozytywny i negatywny) (w sumie 4 kompletne procesy pomiarowe).

BOSCH GRL 400 H Professional - Kontrola dokładności pomiaru urządzenia - 1

BOSCH GRL 400 H Professional - Kontrola dokładności pomiaru urządzenia - 2

BOSCH GRL 400 H Professional - Kontrola dokładności pomiaru urządzenia - 3

BOSCH GRL 400 H Professional - Kontrola dokładności pomiaru urządzenia - 4

BOSCH GRL 400 H Professional - Kontrola dokładności pomiaru urządzenia - 5

BOSCH GRL 400 H Professional - Kontrola dokładności pomiaru urządzenia - 6

BOSCH GRL 400 H Professional - Kontrola dokładności pomiaru urządzenia - 7

BOSCH GRL 400 H Professional - Kontrola dokładności pomiaru urządzenia - 8

BOSCH GRL 400 H Professional - Kontrola dokładności pomiaru urządzenia - 9

156 | Polski

– Zamocować urządzenie pomiarowe w pobliżu ściany A na statywie lub ustawić je na stałym, równym podłożu. Włączyć urządzenie pomiarowe.

A I 20 m B

- Po zakończeniu procesu niwelacji zaznaczyć środek wiązki lasera na ścianie A (punkt I).

A 180° I B II

- Obrócić urządzenie pomiarowe o 180°, odczekać jego samoniwelację i zaznaczyć środek wiązki lasera na przeciwległej ścianie B (punkt II).

- Przestawić urządzenie pomiarowe (nie obra- cając go) w pobliżu ściany B, włączyć i rozpo- cząc niwelację.

A I B II

– Narzędzie pomiarowe należy ustawić na takiej wysokości (za pomocą statywu lub ewentualnie stosując podkładki), aby środek wiązki laserowej padał dokładnie na uprzednio zaznaczony punkt II na ścianie B.

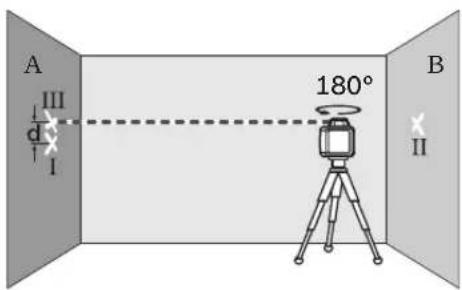

A III d I 180° B II

  • Przekręcić urządzenie pomiarowe o 180°, nie zmieniając wysokości. Rozpocząć niwelację i zaznaczyć środek wiązki lasera na ścianie A (punkt III). Należy przy tym zwrócić uwagę, by punkt III znajdował się możliwie dokładnie ponad lub poniżej punktu 1.
  • Z różnicy d między oboma zaznaczonymi punktami I i III na ścianie A wyniknie rzeczywiste odchylenie urządzenia pomiarowego dla pomierzonej osi.

Pomiar powtórzyć dla pozostałych trzech osi. Urządzenie pomiarowe należy w tym celu obrócić przed rozpoczęciem każdego z pomiarów za każdym razem o 90°.

Na odcinku pomiarowym wynoszącym

2 x 20 m = 40 m odchylenie nie może przekraczać:

40 m x ±0,08 mm/m = ±3,2 mm.

Różnica d między punktami I i III może więc - w przypadku każdego z czterech pomiarów - wynosić maksymalnie 3,2 mm.

Jeżeli w jednym z czterech pomiarów dopuszczalna wartość odchylenia została przekroczona, należy zwrócić się do punktu serwisowego firmy Bosch.

Wskazówki dotyczące pracy

Do zaznaczania należy używać zawsze tylko środka linii lasera. Szerokość linii laserowej zmienia się w zależności od odległości.

Okulary do pracy z laserem (osprzęt)

Okulary do pracy z laserem odfiltrowywują światło zewnętrzne. Dzięki temu czerwone światło lasera jest znacznie uwydatnione.

▶ Nie należy używać okularów do pracy z laserem jako okularów ochronnych. Okulary do pracy z laserem służą do lepszej identyfikacji płamki lub linii lasera, a nie do ochrony przed promieniowaniem laserowym.
▶ Nie należy stosować okularów do pracy z laserem jako okularów słonecznych, ani używać ich w ruchu drogowym. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.

Praca z odbiornikiem (osprzęt)

W przypadku niekorzystnych warunków oświetleniowych (jasne pomieszczenie, bezpośrednie działanie promieni słonecznych), a także przy większych odległościach, należy stosować odbiornik laserowy 20, który ułatwi odnalezienie wiązki lasera.

Do pracy z użyciem odbiornika laserowego, należy przeczytać i zastosować jego instrukcję eksploatacji.

Praca ze statywem (osprzęt)

Urządzenie pomiarowe zaopatrzone jest w przyłącza do statywu 5/8" do pracy w poziomie na statywie. Urządzenie pomiarowe wraz z wbudowanym przyłączem 12 przykręcić do statywu, który jest wyposażony w gwint przyłączeniowy 5/8" i zamocować je za pomocą śruby ustawczej na statywie.

W przypadku statywu 18 z podziałką na mechanizmie dźwigniowym można bezpośrednio nastawić przesunięcie wysokościowe.

Praca z płytką pomiarową (osprzęt)

30 mm

Za pomocą płytki pomiarowej 22 można przenieść wysokość lasera na ścianę.

Za pomocą pola zerowego i podziałki można dokonać pomiaru przesunięcia do pożądanej wyso-

kości i nanieść je na innym miejscu. Pozwala to uniknąć precyzyjnego nastawiania urządzenia na wysokość, która ma zostać przeniesiona.

Płytka pomiarowa 22 pokryta jest warstwą odblaskową, co zapewnia lepszą widoczność promienia lasera przy większej odległości bądź przy silnym świetle słonecznym. Zwiększona widoczność promienia jest zauważalna, tylko gdy się patrzy na płytkę równolegle do emitowanej wiązki lasera.

Praca z łatą mierniczą (osprzęt)

Do kontroli poziomu lub do wyznaczania spadków zaleca się zastosowanie łaty mierniczej 19 wraz z odbiornikiem laserowym.

0+50 0 0-50 X

U góry łaty mierniczej 19 naniesiona jest relatymna skala (± 50 cm). Jej wysokość zerową można wybrać wstępnie u dołu. W ten sposób można w sposób bezpośredni odczytać odchylenia od wysokości zadanej.

158 | Polski

Przykłady zastosowania

Kontrola głębokości wykopów pod fundament (z o b. r y s. A)

Ustawić urządzenie pomiarowe na stabilnym podłożu lub zamocować je na statywie 18.

Praca ze statywem: Nakierować wiązkę lasera na pożadana wysokość. Przenieść lub skontrolować wysokość w miejscu docelowym.

Praca bez statywu: Ustalić różnicę wysokości między wiązką lasera (w trybie punktowym lub liniowym) a linią wysokości w punkcie odniesienia za pomocą płytki pomiarowej 22. Przenieść lub skontrolować wysokość pomierzoną różnicę wysokości w miejscu docelowym.

Podczas pomiarów na większą odległość, urządzenie pomiarowe należy ustawiać zawsze pośrodku płaszczyzny roboczej lub na statywie, aby zminimalizować zakłócenia.

Podczas prac na niestabilnym podłożu, urządzenie pomiarowe należy montować na statywie 18. Należy też zwracać uwagę, czy aktywna jest funkcja zabezpieczenia przed wstrząsami, aby uniknąć błędnych pomiarów, spowodowanych osunięciem się podłoża lub wstrząsem urządzenia pomiarowego.

Zestawienie wskaźników

Wiązka laseraRotacja laserazielony czer-wonyzielony czer-wony
Włączenie urządzenia pomiarowego(1 sek. autotest) ●
Niwelacja wstępna i korekta niwelacji 2x/s ○ 2x/s
Zakończona wstępna niwelacja/urzą-dzene gotowe do eksploatacji ●
Przekroczenie zakresu samoczynnejniwelacji 2x/s ○
Zabezpieczenie przed wstrząsamiaktywne ●
Zadziałało zabezpieczenie przedwstrząsami 2x/s ○ 2x/s
Napięcie baterii na ≤2 h pracy 2 x / s
Baterie rozładowane
2x/sCzęstotliwość migania (dwa razy na sekundę)
Tryb pracy ciągłej
Funkcja zatrzymana

BOSCH GRL 400 H Professional - Kontrola głębokości wykopów pod fundament (z o b. r y s. A) - 1

BOSCH GRL 400 H Professional - Kontrola głębokości wykopów pod fundament (z o b. r y s. A) - 2

BOSCH GRL 400 H Professional - Kontrola głębokości wykopów pod fundament (z o b. r y s. A) - 3

BOSCH GRL 400 H Professional - Kontrola głębokości wykopów pod fundament (z o b. r y s. A) - 4

BOSCH GRL 400 H Professional - Kontrola głębokości wykopów pod fundament (z o b. r y s. A) - 5

BOSCH GRL 400 H Professional - Kontrola głębokości wykopów pod fundament (z o b. r y s. A) - 6

BOSCH GRL 400 H Professional - Kontrola głębokości wykopów pod fundament (z o b. r y s. A) - 7

BOSCH GRL 400 H Professional - Kontrola głębokości wykopów pod fundament (z o b. r y s. A) - 8

Konserwacja i serwis

Konserwacja i czyszczenie

Laser rotacyjny i ładowarkę należy stale utrzymywać w czystości.

Nie wolno zanurzać lasera rotacyjnego i ładowarki w wodzie lub w innych substancjach płynnych.

Zanieczyszczenia należy usuwać za pomocą wilgotnej, miękkiej ściereczki. Nie używać żadnych środków czyszczących ani zawierających rozpuszczalnik.

W przypadku lasera rotacyjnego należy regularnie czyścić płaszczyzny przy otworze wylotowym wiązki laserowej, a szczególnie usuwać kłączki kurzu.

Jeśli laser rotacyjny lub ładowarka, mimo dokładnej i wszechstronnej kontroli produkcyjnej, uległyby kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy Bosch. Nie wolno samemu otwierać lasera rotacyjnego ani ładowarki.

Przy wszystkich zapytaniach, zgłoszeniach i zamówieniach części zamiennych konieczne jest podanie dziesięciocyfrowego numeru katalogo-ego, podanego na tabliczce znamionowej lasera rotacyjnego względnie ładowarki.

Obsługa klienta oraz doradztwo techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i osprzętu.

Polska

Serwis Elektronarzędzi

UI. Szyszkowa 35/37

02-285 Warszawa

Tel.: +48 (022) 715 44 60

Faks: +48 (022) 715 44 41

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi:

+48 (801) 100 900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Usuwanie odpadów

Laser rotacyjny, ładowarkę, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.

Nie należy wyrzucać lasera rotacyjnego, ładowarki i akumulatorów/baterii do odpadów domowych!

Tylko dla państw należących do UE:

BOSCH GRL 400 H Professional - Tylko dla państw należących do UE: - 1

Zgodnie z europejską wytyczną 2002/96/WE, niezdatne do użytku urządzenia pomiarowe i ładowarki, a zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub

zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska.

Akumulatory/Baterie:

BOSCH GRL 400 H Professional - Akumulatory/Baterie: - 1

Ni-MH: Niklowo-metalowo-wodorowy

Zastrzega się prawo dokonywania zmian.

BOSCH GRL 400 H Professional - Akumulatory/Baterie: - 2

BOSCH GRL 400 H Professional - Akumulatory/Baterie: - 3

BOSCH GRL 400 H Professional - Akumulatory/Baterie: - 4

BOSCH GRL 400 H Professional - Akumulatory/Baterie: - 5

BOSCH GRL 400 H Professional - Akumulatory/Baterie: - 6

BOSCH GRL 400 H Professional - Akumulatory/Baterie: - 7

BOSCH GRL 400 H Professional - Akumulatory/Baterie: - 8

160 | Česky

Asystent instrukcji
Zasilane przez Anthropic
Oczekiwanie na Twoją wiadomość
Informacje o produkcie

Marka : BOSCH

Model : GRL 400 H Professional

Kategoria : Dalmierz
