GRL 400 H Professional - Лазерний далекомір BOSCH - Безкоштовний посібник користувача

Тип продукту	Лазерний далекомір
Бренд	Bosch
Модель	GRL 400 H Professional
Діапазон вимірювання	від 0,05 до 40 м
Точність вимірювання	± 1,5 мм
Клас лазера	2
Довжина хвилі лазера	635 нм
Одиниці вимірювання	м, фути, дюйми
Функції	Вимірювання відстані, площі, об'єму, вбудований інклінометр
Живлення	2 батарейки AAA (1,5 В)
Автономність	До 10 000 вимірювань
Розміри (Д × Ш × В)	120 × 60 × 30 мм
Вага	180 г (з батарейками)
Робоча температура	від -10 °C до +50 °C
Зберігання	від -20 °C до +70 °C
Дисплей	РК-дисплей з підсвічуванням
Захист	IP54 (захист від пилу та бризок)
Догляд	Чистити м'якою сухою тканиною
Безпека	Не дивитися безпосередньо на лазерний промінь
Запасні частини	Батарейки, транспортний ремінь
Ремонтопридатність	Післяпродажне обслуговування Bosch
Гарантія	2 роки

Часті запитання - GRL 400 H Professional BOSCH

Як замінити батарейки в далекомірі Bosch GRL 400 H Professional?

Відкрийте відсік для батарейок, розташований на задній панелі пристрою. Вставте дві батарейки AAA, дотримуючись полярності. Закрийте кришку.

Що робити, якщо пристрій показує 'Error' під час вимірювання?

Перевірте, чи цільова поверхня достатньо відбиває світло та чиста. Спробуйте виміряти на світлішій точці або використовуйте цільову пластину. Якщо помилка зберігається, перезапустіть пристрій.

Чи небезпечний лазер для очей?

Bosch GRL 400 H Professional використовує лазер класу 2. Не дивіться безпосередньо на промінь і уникайте спрямування його в очі інших людей.

Як використовувати функцію вбудованого інклінометра?

Помістіть пристрій на рівну поверхню. Інклінометр активується автоматично та показує кут на екрані. Ви можете використовувати його для перевірки горизонтальності або нахилів.

Яка максимальна дальність далекоміра?

Максимальна дальність становить 40 метрів за нормальних умов освітлення. Для зовнішніх вимірювань цільова пластина може покращити дальність.

Як чистити пристрій, не пошкоджуючи його?

Використовуйте м'яку суху тканину. Не використовуйте агресивні хімічні засоби. Обережно чистіть вікно лазера.

Чи є пристрій водонепроникним?

Він сертифікований за стандартом IP54, що захищає від пилу та бризок води. Він не призначений для занурення.

Як перемкнути одиницю вимірювання?

Натискайте кнопку 'Unit' (або 'м/фути/дюйми'), доки не з'явиться потрібна одиниця (метри, фути або дюйми).

Де можна знайти запчастини або ремонт?

Зверніться до післяпродажного обслуговування Bosch або відвідайте авторизований сервісний центр. Стандартні батарейки доступні в магазинах.

Як відкалібрувати далекомір, якщо вимірювання неточні?

Датчик відкалібровано на заводі. Якщо ви підозрюєте зміщення, виконайте вимірювання на відомій еталонній відстані (наприклад, 1 м) і порівняйте. У разі відхилення зверніться до служби підтримки Bosch.

ПОСІБНИК КОРИСТУВАЧА GRL 400 H Professional BOSCH

Українська.... Сторінка 204

Вказівки з техніки безпеки

Будівельний лазер

Прочитайте всі вказівки і дотримуйтеся їх, щоб працювати з вимірювальним приладом безпечно та надійно. Ніколи не доводьте попереджувальні таблички на вимірювальному інструменті до невпізнанності. ДОБРЕ ЗБЕРІГАЙТЕ ўх.

Обережно – використання засобів обслуговування і настроювання, що відрізняються від зазначених в цій інструкції, або використання дозволених засобів у недозволений спосіб, може призводити до небезпечених вибухів випромінювання.
Вимірювальний прилад постачається з попереджувальною табличкою на англійській мові (на зображенні вимірювального приладу на сторінці з малюнком вона позначена номером 14).

▶ Перед першим запуском в експлуатацію заклейте англійський текст попереджувальної таблички наклейкою на мові Вашої країни, що входить у комплект постачання.
Не направляйте промінь лазера на людей або тварин, і самі не дивіться на промінь лазера. Цей вимірювальний прилад створює лазерне випромінювання класу 2 відповідно до норми IEC 60825-1. Цим випромінюванням можна ненавмисне засліпити інших людей.
▶ Не використовуйте окуляри для роботи з лазером в якості захисних окулярів. Окуляри для роботи з лазером призначені для кращого розпізнавання лазерного променя, але вони не захищають від лазерного проміння.

Не використовуйте окуляри для роботи з лазером для захисту від сонця і за кермом. Окуляри для роботи з лазером не захищають повністю від УФ-проміння і погіршують розпізнавання кольорів.
Віддавайте свій вимірювальний прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Тільки за таких умов Ваш вимірювальний прилад і надалі буде залишатися безпечним.
▶ Не дозволяйте дітям користуватися без нагляду лазерним вимірювальним приладом. Вони можуть ненавмисне засліпити інших людей.
Не працюйте з вимірювальним приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. У вимірювальному приладі можуть утворюватися іскри, від яких може займатися пил або пари.
▶ Не можна відкривати акумуляторний блок. Існує небезпека короткого замикання.
Захищайте акумуляторний блок від високих температур, напр., від тривалих сонячних променів, вогню, води та вологи. Існує небезпека вибуху.
Зберігайте акумуляторний блок, що саме не застосовується, віддалік від канцелярських скріпок, монет, гвинтів та інших невеликих металевих предметів, що можуть спричиняти перемикання контактів. Коротке замикання між контактами акумуляторної батареї може призводити до опіку або пожежі.
Заряджайте акумуляторний блок лише в зарядному пристрої, що зазначений в цій інструкції з експлуатації. Зарядний пристрій, призначений для конкретних акумуляторних батарей, може займатися, якщо в ньому будуть заряджатися непередбачені акумуляторні батареї.

Українська | 205

Використовуйте лише оригінальні акумуляторні блоки Bosch з напругою, що відповідає даним на заводській табличці Вашого вимірювального приладу. При використанні інших акумуляторних блоків, напр., підробок, відновлених акумуляторних блоків або акумуляторів інших виробників, існує небезпека травм та пошкодження матеріальних цінностей внаслідок вибуху акумуляторного блоку.

Зарядний пристрій до акумуляторної батареї

Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм.

Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в зарядний пристрій збільшує ризик ураження електричним струмом.

Не заряджайте акумуляторні батареї інших виробників. Зарядний пристрій придатний для заряджання акумуляторного блока Bosch, встромленого в будівельний лазер. При заряджанні акумуляторних блоків інших виробників існує небезпека пожежі і вибуху.
- Тримайте зарядний пристрій в чистоті. Забруднення можуть призводити до ураження електричним струмом.
Кожний раз перед використанням перевіряйте зарядний пристрій, кабель і штепсель. Не користуйтеся зарядним пристроєм, якщо помітите пошкодження. Не розкривайте зарядний пристрій самостійно; ремонтувати його дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин. Пошкоджений зарядний пристрій, шнур або штепсель збільшує ризик ураження електричним струмом.
Не користуйтеся зарядним пристроєм на основі, що може легко займатися, (напр., на папері, текстильних матеріалах тощо) або в горючому середовищі. Нагрівання зарядного пристрою під час заряджання може призводити до пожежі.

▶ При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.
Дивіться за дітьми, щоб вони не гралися із зарядним пристроєм.
Дітям та особам з психічними та фізичними обмеженнями дозволяється користуватися зарядним пристроєм лише під наглядом дорослих або при одержанні відповідного інструктажу стосовно правил користування. Ретельний інструктаж зменшує ризик неправильного користування приладом та ризик травм.

Описання принципу роботи

Будь-ласка, відкрийте розгортку, на якій зображені будівельний лазер та зарядний пристрій, та тримайте цю сторінку перед собою, коли будете читати інструкцію.

Призначення

Будівельний лазер

Вимірювальний прилад призначений для визначення і перевірки точно горизонтальних ліній. Вимірювальний прилад не призначений для вертикального нівелювання.

Вимірювальний прилад придатний для застосування надворі.

Зарядний пристрій до акумуляторної батареї

Використовуйте зарядний пристрій лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки.

206 | Українська

Технічні дані

Будівельний лазер GRL 400 H
	Professional
Товарний номер 3 601 K61 800
Робоча зона (радіус)1)– без лазерного приймача прибл.– з лазерним приймачем прибл.	10 м200 м
Точність нівелювання1)2)	± 0,08 мм/м
Діапазон автоматичного нівелювання, типовий	± 8 % ( ± 5°)
Тривалість нівелювання, типова	15 с
Швидкість обертання	600 хвил. ^-1
Робоча температура	-10 ... +50 °C
Температура зберігання	-20 ... +70 °C
Відносна вологість повітря макс.	90 %
Клас лазера	2
Тип лазера	635 нм, <1 мВт
Ø лазерного променя на вихідному отворі прибл.1)	5 мм
Гніздо під штатив (горизонтальне)	5/8"-11
Акумулятори (NiMH)Батарейки (лужно-марганцеві)	2 x 1 , 2 В Н Р 2 0 ( D ) ( 9 А2 x 1,5 В LR20 (D)
Робочий ресурс, прибл.– Акумулятори (NiMH)– Батарейки (лужно-марганцеві)	30 год.50 год.
Вага відповідно до EPTA-Procedure 01/2003	1,8 кг
Розміри (довжина х ширина х висота)	183 x 170 x 188 мм
Ступінь захисту	IP 65 (пилонепроникність тазахист від бризок води)

1) при 20 °C
2) уздовж осей
Будь ласка, зважайте на товарний номер, що зазначений на заводській табличці Вашого вимірювального приладу, адже торговельні назви окремих приладів можуть розрізнятися.
Для точної ідентифікації вимірювального приладу на заводській табличці позначений серійний номер 13.

Українська | 207

Зарядний пристрій

Товарний номер 2 610 A13 782
Ном. напруга	В~ 100–240
Частота	Гц 50/60
Зарядна напруга акумуляторної батареї	В= 7,5
Зарядний струм	А	1,0
Допустимий температурний діапазон заряджання	°C 0–45
Тривалість заряджання	год. 14
Кількість акумуляторних елементів		2
Ном. напруга (Акумулятори)	В= 2 x 1,2
Вага відповідно до ЕРТА-Procedure 01/2003	кг 0,2
Клас захисту		☐/II

Зображені компоненти

Нумерація зображених компонентів посилається на зображення будівельного лазера і зарядного пристрою на сторінках з малюнками.

1 Індикатор автоматичного нівелювання
2 Вимикач/кнопка попередження про струси
3 |ндикатор попередження про струси
4 Змінний лазерний промінь
5 Вихідний отвір для лазерного променя
6 Індикатор зарядженості батарейок
7 Акумуляторний блок
8 Секция для батарейок
9 Фіксатор секції для батарейок
10 Фіксатор акумуляторного блока

11 Гніздо для заряджання

12 Гніздо під штатив 5/8"

13 Серійний номер

14 Попереджувальна табличка для роботи з лазером

15 Зарядний пристрій

19 Далекомірна рейка*

20 Лазерний приймач*

21 Окуляри для роботи з лазером*

22 Вимірювальний шаблон з ніжкою*

23 Кріплення*

24 Футляр

* Зображене чи описане приладдя не належить до стандартного обсягу поставки.

Монтаж

Живлення будівельного лазера

Експлуатація з батареями/акумуляторними батареями

У вимірювальному приладі рекомендується використовувати нужно-марганцеві батарейки або акумуляторні батареї.

Щоб відкрити секцію для батарейок 8, поверніть фіксатор 9 в положення витягніть секцію для батарейок.

При встромлянні батарейок зважайте на правильну направленість полюсів, як це показано в секції для батарейок.

Завжди міняйте одночасно всі батарейки. Використовуйте лише батарейки одного виробника і однакової ємності.

Закрийте секцію для батарейок 8 і поверніть фіксатор 9 в положення

Якщо Ви неправильно вставили батарейки, вимірювальний прилад не вмикається. Встро- мляйте батарейки з правильною направле- ністю полюсів.

Виймайте батарейки, якщо Ви тривалий час не будете користуватися вимірювальним приладом. При тривалому зберіганні батарейки можуть кородувати і саморозряджатися.

208 | Українська

Експлуатація з акумуляторним блоком

Перед першою експлуатацією приладу зарядіть акумуляторний блок 7. Акумуляторний блок можна заряджати лише за допомогою передбаченого для цього зарядного пристрою 15.

Зважайте на напругу в мережі! Напруга джерела живлення має відповідати даним на заводській табличці зарядного пристрою. Зарядні пристрої, розраховані на 230 В, можуть працювати також і від 220 В.

Встроміть в зарядний пристрій 15 штепсель 16, що підходить до Вашої мережі, щоб він займов у фіксацію.

Встроміть зарядний штекер 17 зарядного пристрою у гніздо 11 акумуляторного блока. Увімкніть зарядний пристрій в мережу живлення. Розряджений акумуляторний блок потребує на заряджання прибл. 14 год. Зарядний пристрій і акумуляторний блок захищені від перезаряджання.

Новий акумуляторний блок або такий, що не використовувався протягом тривалого часу, потребує для досягнення повної ємності прибл. 5 циклів заряджання-розряджання.

Не заряджайте акумуляторний блок 7 після кожного використання, інакше він втратить свою ємність. Акумуляторний блок треба заряджати лише тоді, коли мигає або світиться індикатор зарядженості батарейок 6.

Значно скорочена тривалість експлуатації після заряджання свідчить про те, що акумуляторний блок вичерпав себе і його треба поміняти.

При розрядженому акумуляторному блоці з вимірювальним приладом можна працювати через зарядний пристрій 15, увімкнутий в мережу електропостачання. Вимкніть вимірювальний прилад, дайте акумуляторному блоку зарядитися протягом прибл. 10 хвил. та увімкніть вимірювальний прилад з під'єднаним зарядним пристроєм.

Щоб поміняти акумуляторний блок 7, поверніть фіксатор 10 в положення ївитягніть акумуляторний блок 7.

Встроміть новий акумуляторний блок і поверніть фіксатор 10 в положення

Виймайте акумуляторний блок, якщо Ви тривалий час не будете користуватися вимірювальним приладом. При тривалому зберіганні акумуляторні батареї можуть кородувати або саморозряджатися.

Індикатор зарядженості батарейок

Якщо індикатор зарядженості батарейок 6 почав мигати червоним кольором, вимірю- вальний прилад може працювати ще 2 години.

Якщо індикатор зарядженості батарейок 6 світиться червоним кольором, вимірювання більше не можливі. Вимірювальний прилад автоматично вимикається через 1 хвилину.

Експлуатація

Початок роботи з будівельним лазером

• Захищайте вимірювальний прилад від вологи і сонячних променів.
  Не допускайте впливу на вимірювальний прилад екстремальних температур та температурних перепадів. Зокрема, не залишайте його на тривалий час в машині. Якщо вимірювальний прилад зазнав впливу перепаду температур, перш ніж вмикати його, дайте йому стабілізувати свою температуру. Екстремальні температури та температурні перепади можуть погіршувати точність вимірювального приладу.
  Уникайте сильних поштовхів та падіння вимірювального приладу. Після сильних зовнішніх впливів на вимірювальний прилад перед подальшою роботою з приладом обов'язково перевірте точність роботи приладу (див. «Точність нівелювання ротаційного лазера», стор. 210).

Встановлення вимірювального приладу

Встановіть вимірювальний прилад на стабільну основу або монтуйте його на штатив 18.

Через високу точність нівелювання вимірю- вальний прилад дуже чутливо реагує на стря- сання та зміни в положенні. Тому слідкуйте за стабільним положенням вимірювального при- ладу, щоб уникнути переривання у роботі з причин додаткового нівелювання.

Вмикання/вимикання

He направляйте промінь лазера на людей або тварин (особливо на рівні їхніх очей), і самі не дивіться на промінь лазера (навіть з великої відстані.) Відразу після вмикання вимірювальний прилад випромінює змінний лазерний промінь 4.

Щоб увімкнути вимірювальний прилад, натисніть коротко на вимикач 2. Індикатори 3, 1 та 6 коротко засвічуються. Вимірювальний прилад відразу розпочинає автоматичне самонівелювання. Під час нівелювання індикатор нівелювання 1 мигає зеленим кольором, лазер не обертається і мигає.

Вимірювальний прилад закінчив нівелювання, якщо індикатор нівелювання 1 світиться зеленим кольором і лазер безперервно світиться. Після закінчення нівелювання вимірювальний прилад автоматично вмикається в ротаційний режим.

Вимірювальний прилад працює виключно в ротаційному режимі зі стабільною швидкістю обертання, яка також підходить і для використання лазерного приймача.

При заводських настройках функція попередження про струси автоматично вмикається, індикатор попередження про струси 3 горить зеленим кольором.

Щоб вимкнути вимірювальний прилад, натисніть коротко на кнопку 2. При спрацюванні функції попередження про струси (індикатор попередження про струси 3 мигає червоним кольором) натисніть спочатку коротко один раз вимикач, щоб знову увімкнути функцію

попередження про струси, і потім ще раз коротко натисніть вимикач, щоб вимкнути вимірювальний прилад.

He залишайте увімкнутий вимірювальний прилад без догляду, після закінчення роботи вимикайте вимірювальний прилад. Інші особи можуть бути засліплені лазерним променем.

3 метою заощадження батарейок вимірювальний прилад автоматично вимикається, якщо він понад 2 години знаходиться за межами самонівелювання або попередження про струси активоване більше ніж 2 години (див. «Автоматичне нівелювання ротаційного лазера», стор. 209). Встановіть вимірювальний прилад заново і знову увімкніть його.

Автоматичне нівелювання ротаційного лазера

Після вмикання вимірювальний прилад перевіряє горизонтальне положення і автоматично компенсує нерівності в межах діапазону автоматичного нівелювання 6л. 8 % (5°).

Якщо після вмикання або зміни положення вимірювальний прилад перекошений більше як на 8 %, автоматичне нівелювання не можливе. В такому випадку ротор зупиняється, лазер мигає і індикатор автоматичного нівелювання 1 світиться червоним кольором. Заново розташуйте вимірювальний прилад і зачекайте, поки не закінчиться автоматичне нівелювання. Без нового розташування лазер автоматично вимикається через 2 хвилини, вимірювальний прилад автоматично вимикається через 2 години.

Нівельований вимірювальний прилад постійно перевіряє горизонтальне положення. При пересуванні здійснюється автоматичне нівлювання. З метою уникнення неправильних вимірювань під час автоматичного нівлювання ротор зупиняється, лазер мигає і індикатор автоматичного нівлювання 1 мигає зеленим кольором.

210 | Українська

Функция попередження про струси

Вимірювальний прилад обладнаний функцією попередження про струси, що не дозволяє здійснити автоматичне нівелювання на новій висоті і, таким чином, запобігає помилкам у висоті при зміні положення, струсах вимірювального приладу та при вібраціях основи.

При заводських настройках після увімкнення вимірювального приладу функція попередження про струси увімкнена (індикатор попередження про струси 3 світиться). Функція попередження про струси активується прибл. через 30 сек. після увімкнення вимірювального приладу або після увімкнення функції попередження про струси.

Якщо при зміні положення вимірювального приладу прилад виходить за межі точності нівелювання, а також при реєстрації сильних струсів подається попередження про струси: Обертання зупиняється, лазер мигає, індикатор автоматичного нівелювання 1 гасне і індикатор попередження про струси 3 мигає червоним кольором.

При спрацюванні функції попередження про струси коротко натисніть кнопку 2. Функція попередження про струси вмикається заново, і вимірювальний прилад розпочинає автоматичне нівелювання. Піся закінчення нівелювання вимірювального приладу (індикатор автоматичного нівелювання 1 безперервно світиться зеленим кольором), прилад автоматично вмикається в ротаційному режимі. Перевірте тепер висоту лазерного променя у реперній точці і за необхідністю скоректуйте висоту.

Якщо після попередження про струси функція не буде повторно увімкнута натисканням на вимикач 2, лазер через 2 хвил. автоматично вимикається, через 2 години автоматично вимикається також і вимірювальний прилад.

Щоб вимкнути функцію попередження про струси, натискуйте вимикач 2 протягом 3 с. При спрацюванні функції попередження про струси (індикатор попередження про струси 3 мигає червоним кольором) спочатку коротко натисніть один раз на вимикач і потім ще раз натисніть протягом 3 с. При вимкненні функції попередження про струси індикатор попередження про струси 3 гасне.

Щоб увімкнути функцію попередження про струси, натискуйте вимикач 2 протягом 3 с. Індикатор попередження про струси 3 світиться зеленим кольором, попередження про струси активується через 30 с.

При вимкненні вимірювального приладу настройка функції попередження про струси зберігається в пам'яті.

Точність нівелювання ротаційного лазера

Фактори, що впливають на точність

Найбільший вплив справляє температура зовнішнього середовища. Особливо температурні коливання, що спостерігаються в міру віддалення від ґрунту, можуть причиняти відхилення лазерного променя.

Відхилення стають помітними починаючи з довжини вимірювальної ділянки прибл. 20 м, на відстані 100 м вони можуть становити удвічі або навіть вчетверо більше значення ніж при 20 м.

Оскільки температурні коливання є найбільши- ми близько до грунту, Вам необхідно почина- ючи з довжини вимірювальної ділянки 20 м завжди монтувати вимірювальний прилад на штативі. Крім того, за можливістю вимірюваль- ний прилад треба встановлювати в центрі робочої ділянки.

Перевірка точності вимірювального приладу

Крім зовнішніх факторів, також і фактори, що полягають у самому приладі (напр., падіння або сильні поштовхи), можуть спричиняти відхилення. З цієї причини треба кожний раз перед початком роботи перевіряти точність вимірювального приладу.

Для перевірки на твердому грунті потрібна вільна вимірювальна ділянка довжиною 20 м між двома стінами – А і В. Вимірювання треба здійснювати горизонтально в обох напрямках (туди і назад) на осі Х та У (4 процедури вимірювання).

Українська | 211

– Встановіть вимірювальний прилад коло стіни А на штатив або встановіть його на тверду, рівну поверхню. Увімкніть вимірювальний прилад.

– Після закінчення нівелювання приладу по- значте центр лазерного променя на стіні А (точка I).

• Поверніть прилад на 180°, зачекайте, поки закінчиться нівелювання, та позначте центр лазерного променя на протилежній стіні В (точка II).
• Розташуйте вимірювальний прилад –, не повертаючи його, – коло стіни В, увімкніть його та дайте йому нівелюватися.

– Вирівняйте вимірювальний прилад по висоті таким чином (за допомогою штатива або підмостивши що-небудь під нього), щоб центр лазерного променя точно попадав на попередньо позначену на стіні В точку П.

– Не міняючи висоти, розверніть вимірю- вальний прилад на 180°. Дайте йому ніве- люватися і позначте центр лазерного променя на стіні А (точка III). Слідкуйте за тим, щоб точка III знаходилася якомога рівніше над або під точкою І.
- Відстань d між двома позначеними на стіні А точками I і III – це фактична розбіжність на вимірюваній осі.

Повторіть цю процедуру для трьох осей, що залишилися. Для цього повертайте вимірювальний прилад перед початком кожної процедури на 90°.

На відстані 2 x 20 м = 40 м допускається розбіжність максимум:

Тобто різниця d між точками I і III не повинна перебільшувати при кожному з чотирьох вимірювань 3,2 мм.

Якщо в одному з напрямків розбіжність буде більшою, прилад треба віднести в майстерню Bosch для перевірки.

212 | Українська

Вказівки щодо роботи

▶ Для позначення завжди використовуйте середину лазерної лінії. Ширина лазерної лінії міняється в залежності від відстані.

Окуляри для роботи з лазером (приладдя)

Окуляри для роботи з лазером відфільтровують світло зовнішнього середовища. Завдяки цьому червоне світло лазера здається для очей світлішим.

He використовуйте окуляри для роботи з лазером в якості захисних окулярів. Окуляри для роботи з лазером призначені для кращого розпізнавання лазерного променя, але вони не захищають від лазерного проміння.
He використовуйте окуляри для роботи з лазером для захисту від сонця і за кермом. Окуляри для роботи з лазером не захищають повністю від УФ-проміння і погіршують розпізнавання кольорів.

Робота з лазерним приймачем (приладдя)

За несприятливих умов (свіtle середовище, пряме сонячне світло) та на великих відстанях користуйтесь лазерним приймачем 20, щоб легше було знайти лазерний промінь.

При роботі з лазерним приймачем читайте та дотримуйтеся вказівок його інструкції з експлуатації.

Робота зі штативом (приладдя)

Вимірювальний прилад має гніздо під штатив 5/8" для горизонтальної роботи із штативом. Поставте вимірювальний прилад гніздом під штатив 12 на різьбу 5/8" штатива і затисніть його фіксуючим гвинтом штатива.

На штативі 18 з вимірювальною шкалою Ви можете безпосередньо встановити відхилення у висоті.

Роботи з вимірювальним шаблоном (приладдя)

За допомогою вимірювального шаблону 22 можна переносити висоту лазера на стіну.

Користуючись нулем і шкалою, Ви можете вимірювати відстань до бажаної висоти і

переносити її в інше місце. Завдяки цьому не треба точно настроювати вимірювальний прилад на висоту, що переноситься.

Вимірювальний шаблон 22 має дзеркальне покриття, що покращує видимість лазерного променя на великій відстані і при сильному сонці. Більша яскравість помітна лише тоді, коли Ви дивитеся на вимірювальний шаблон паралельно до лазерного променя.

Роботи з далекомірною рейкою (приладдя)

При перевірці рівності та нанесенні похилів рекомендується користуватися вимірювальною рейкою 19 з лазерним приймачем.

У верхній частині вимірювальної рейки 19 нанесена відносна вимірювальна шкала (±50 см). Нуль задається внизу на витяжній частині. Це дозволяє зразу бачити відхилення від заданої висоти.

Українська | 213

Приклади роботи

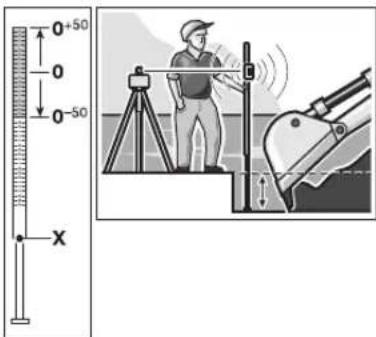

Перевірка глибини котлованів (див. мал. А)

Встановіть вимірювальний прилад на стабільну основу або монтуйте його на штатив 18.

При роботах із штативом: Спрямуйте лазерний промінь на необхідну висоту. Перенесіть/перевірте висоту в бажаному місці.

При роботах без штатива: За допомогою вимірювального шаблону 22 визначте різницю у висоті між лазерним променем і реперною точкою. Перенесіть/перевірте виміряну різницю у висоті в бажаному місці.

Щоб зменшити вплив заважаючих факторів, при вимірюванні на великих відстанях рекомендується завжди встановлювати вимірювальний прилад на штативі посередині робочої зони.

При нестабільному грунті закріпіть вимірювальний прилад на штативі 18. Слідкуйте за тим, щоб функція попередження про струси була активована: це запобігає помилкам вимірювання при струсах грунту або вимірювального приладу.

Огляд індикаторів

	Лазерний промінь	Обертання лазера	зеле-ний	чер-воний	зеле-ний	чер-воний
Вимірювальний прилад увімкнутий(1 с самоперевірка) ●	●		●
Нівелювання і додаткове нівелювання 2х/с ○ 2х/с
Вимірювальний прилад нівельо-ваний/готовий до роботи ●	●	●
Діапазон автоматичного нівелюванняперевищений 2х/с ○	●
Попередження про струси активоване ●
Попередження про струси спрацювало 2х/с ○ 2х/с
Напруги батареї вистачить ще на ≤2 г о д .роботи 2х/с
Сіли батарейки ○	○	●
		2х/с	Частота мигання (два рази на секунду)
		●	Постійний режим
		○	Функція дезактивована

214 | Українська

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

Тримайте будівельний лазер та зарядний пристрій завжди в чистоті.

Не занурюйте будівельний лазер та зарядний пристрій у воду або в інші рідини.

Витирайте забруднення вологою м'якою ган- чіркою. Не користуйтеся мийними засобами і розчинниками.

Зокрема, регулярно прочищайте поверхні коло вихідного отвору будівельного лазера і слідкуйте при цьому за тим, щоб не залишалося ворсинок.

Якщо незважаючи на ретельну процедуру виготовлення і випробування будівельний лазер або зарядний пристрій все-таки вийде з ладу, ремонт має виконувати лише майстерня, авторизована для електроінструментів Bosch. Не відкривайте самостійно будівельний лазер та зарядний пристрій.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці будівельного лазера/зарядного пристрою.

Сервісна майстерня і обслуговування клієнтів

В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту.

Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою:

www.bosch-pt.com

Консультанти Bosch з радістю допоможуть Вам при запитаннях стосовно купівлі, застосування і налагодження продуктів і приладдя до них.

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош».

ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

ТОВ «Роберт Бош»

Сервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Україна

Тел.: [phone] (багатоканальний)

E-Mail: [e-mail]

Офіційний сайт:

www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісніх майстерень зазначена в Національному гарантійному талоні.

Утилізація

Будівельний лазер, зарядний пристрій, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте будівельний лазер, зарядний пристрій та акумуляторні батареї/батарейки в побутове сміття!

Лише для країн ЄС:

Відповідно до європейської

директиви 2002/96/EC та

Європейської директиви

2006/66/EC відпрацьовані

електроінструменти та зарядні

пристрої, пошкоджені або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом.

Ni-MH: Нікель-метал-гібрид

Можливі зміни.

Факс: [phone]

www.bosch.bg

Бракуване
