GRL 400 H Professional - Лазерен измервател BOSCH - Безплатно ръководство за потребителя

Тип продукт	Лазерен далекомер
Марка	Bosch
Модел	GRL 400 H Professional
Обхват на измерване	0,05 до 40 m
Точност на измерване	± 1,5 mm
Лазерен клас	2
Дължина на вълната на лазера	635 nm
Единици за измерване	m, ft, in
Функции	Измерване на разстояние, площ, обем, вграден инклинометър
Захранване	2 батерии AAA (1,5 V)
Автономия	До 10 000 измервания
Размери (Д × Ш × В)	120 × 60 × 30 mm
Тегло	180 g (с батерии)
Работна температура	-10 °C до +50 °C
Съхранение	-20 °C до +70 °C
Дисплей	LCD дисплей с подсветка
Защита	IP54 (устойчивост на прах и пръски)
Поддръжка	Почиствайте с мека суха кърпа
Безопасност	Не гледайте директно лазерния лъч
Резервни части	Батерии, транспортен ремък
Ремонтопригодност	Следпродажбено обслужване Bosch
Гаранция	2 години

Често задавани въпроси - GRL 400 H Professional BOSCH

Как да смените батериите на лазерния далекомер Bosch GRL 400 H Professional?

Отворете отделението за батерии, разположено отзад на устройството. Поставете две AAA батерии, като спазвате полярността. Затворете капака.

Какво да направите, ако устройството показва 'Error' по време на измерване?

Проверете дали целевата повърхност е достатъчно отразяваща и чиста. Опитайте да измерите върху по-светла точка или използвайте целева плоча. Ако грешката продължава, рестартирайте устройството.

Опасен ли е лазерът за очите?

Bosch GRL 400 H Professional използва лазер от клас 2. Не гледайте директно лъча и избягвайте да го насочвате към очите на други хора.

Как да използвате вградената функция за инклинометър?

Поставете устройството върху равна повърхност. Инклинометърът се активира автоматично и показва ъгъла на екрана. Можете да го използвате за проверка на хоризонталности или наклони.

Какъв е максималният обхват на далекомера?

Максималният обхват е 40 метра при нормални светлинни условия. За външни измервания целева плоча може да подобри обхвата.

Как да почистите устройството, без да го повредите?

Използвайте мека суха кърпа. Не използвайте агресивни химикали. Почистете лазерния прозорец внимателно.

Устройството водоустойчиво ли е?

То е сертифицирано IP54, което го предпазва от прах и водни пръски. Не е проектирано за потапяне.

Как да превключвате от една мерна единица към друга?

Натиснете бутона 'Unit' (или 'm/ft/in'), докато се покаже желаната единица (метри, футове или инчове).

Къде мога да намеря резервни части или ремонт?

Свържете се със следпродажбеното обслужване на Bosch или отидете в оторизиран сервизен център. Стандартните батерии се предлагат в търговската мрежа.

Как да калибрирате далекомера, ако измерванията са неточни?

Сензорът е калибриран в завода. Ако подозирате отклонение, направете измерване на известно референтно разстояние (напр. 1 m) и сравнете. При разлика се свържете със сервизното обслужване на Bosch.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GRL 400 H Professional BOSCH

Български ...... Страница 226

Srpski....Strana 238

Slovensko....Stran 248

Hrvatski .... Stranica 259

Eesti Lehekülg 269

Указания за безопасна работа

Ротационен лазер

За да работите безопасно и сигурно с измервателния уред, трябва да прочетете и да спазвате стриктно всички указания. Никога не допускайте предупредителните табелки на измервателния уред да станат нечетими. СЪХРАНЯВАЙТЕ ТЕЗИ УКАЗАНИЯ НА СИГУРНО МЯСТО.

▶ Внимание – ако бъдат използвани различни от приведените тук приспособления за обслужване или настройване или ако се изпълняват други процедури, това може да Ви изложи на опасно облаъчване.
▶ Измервателният уред се доставя с предупредителна табелка на английски език (означен на изображението на измервателния уред на страницата с фигурите с номер 14).

▶ Преди пускане в експлоатация залепете върху английския текст включената в окомплектовката лепенка на Вашия език.
▶ Не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч. Този измервателен уред излъчва лазерени лъчи от клас 2 съгласно IEC 60825-1. С него можете да заслепите хора.
▶ Не използвайте очилата за наблюдаване на лазерния лъч като предпазни работни очила. Тези очила служат за по-доброто наблюдаване на лазерния лъч, те не предпазват от него.
▶ Не използвайте очилата за наблюдаване на лазерния лъч като слънчеви очила или докато участвате в уличното движение.
Очилата за наблюдаване на лазерния лъч не осигуряват защита от ултравиолетовите лъчи и ограничават възприемането на цветовете.

Допускайте измервателният уред да бъде ремонтиран само от квалифицирани техници и само с използване на оригинални резервни части. С това се гарантира запазването на функциите, осигуряващи безопасността на измервателния уред.
▶ Не оставяйте деца без пряк надзор да работят с измервателния уред. Могат неволно да заслепят други хора.
▶ Не работете с измервателния уред в среда с повишена опасност от експлозии, в която има леснозапалими течности, газове или прахове. В измервателния уред могат да възникнат искри, които да възпламенят праха или парите.
▶ Не отваряйте акумулаторната батерия. Съществува опасност от късо съединение.
Предпазвайте акумулаторната батерия от прегряване, също напр. и от продължително въздействие на пряка слънчева светлина, от огън, от овлажняване и намокряне. Съществува опасност от експлозия.
Когато не използвате акумулаторната батерия, я предпазвайте от допир с кламери, монети, ключове, пирони, винтове или други малки метални предмети, които могат да предизвикат късо съединение. Късо съединение между клемите може да предизвика изгаряния или пожар.
Зареждайте акумулаторната батерия само с посочените в това ръководство за експлоатация зарядни устройства. За зарядно устройство, предназначено за работа с определен вид акумулаторни батерии, съществува опасност от възпламеняване, ако бъде използвано за зареждането на други акумулаторни батерии.
▶ Използвайте само оригинални акумулаторни батерии, производство на Бош, с посоченото на табелката на Вашия измервателен инструмент номинално напрежение. При използване на други акумулаторни батерии, напр. т.нар. «съвместими», преработени акумулаторни батерии или чужди продукти съществува опасност от нараняване и материални щети вследствие на експлозия на акумулаторните батерии.

Зарядно устройство

Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми.

Предпазвайте зарядното устрой- ство от дъжд и овлажняване.

Проникването на вода в зарядното устройство увеличава опасността от токов удар.

▶ Не зареждайте със зарядното устройство чужди акумулаторни батерии. Зарядното устройство е подходящо за зареждане само на акумулаторните батерии на Бош, които се използват в ротационния лазер. При зареждането на чужди акумулаторни батерии съществува опасност от пожар и експлозии.
▶ Подържайте зарядното устройство чисто. Съществува опасност от възникване на токов удар вследствие на замърсяване на зарядното устройство.
▶ Винаги преди употреба проверявайте зарядното устройство, захранващия кабел и щепсела. Не използвайте зарядното устройство в случай, че откриете повреди. Не отваряйте зарядното устройство, оставете ремонтите да бъдат извършвани само от квалифицирани техници и с оригинални резервни части. Повреди на зарядното устройство, захранващия кабел или щепсела увеличават опасността от токов удар.
▶ Не поставяйте зарядното устройство на леснозапалима повърхност (напр. хартия, текстил и др. п.) или в леснозапалима среда. Съществува опасност от възникване на пожар вследствие на нагряването на устройството по време на зареждане.
▶ При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитът може да предизвика изгаряния на кожата.

▶ Внимавайте деца да не играят със зарядното устройство.
Деца или лица с психически или физически увреждания трябва да ползват зарядното устройство само под надзор или ако са били обучени за работа с него. Доброто обучение предотвратява грешки при работа с уреда и наранявания.

Функционално описание

Моля, отворете разгъващата се страница с изображението на ротационния лазер и зарядното устройство и я оставете така, докато четете ръководството за експлоатация.

Предназначение на уреда

Ротационен лазер

Измервателният уред е предназначен за определяне и проверка на строго хоризонтални линии. Измервателният уред не е предназначен за вертикално нивелиране. Измервателният уред е подходящ за работа на открито.

Зарядно устройство

Използвайте зарядното устройство само ако разбирате добре и можете да управлявате всичките му функции или сте получили нужните указания за това.

228 | Български

Технически данни

Ротационен лазер GRL 400 H
	Professional
Каталожен номер 3 601 K61 800
Работен диапазон (радиус) ^1) – без лазерен приемник, прибл.– с лазерен приемник, прибл.	10 m200 m
Точност на нивелиране ^1) ^2)	± 0,08 mm/m
Диапазон на автоматично нивелиране, типично	±8 % (±5°)
Време за автоматично нивелиране, типично	15 s
Скорост на въртене	600 min ^-1
Работен температурен диапазон	-10 ... +50 °C
Температурен диапазон за съхраняване	-20 ... +70 °C
Относителна влажност на въздуха, макс.	90 %
Клас лазер	2
Тип лазер	635 nm, <1 mW
Ø Лазерен лъч, при изходящия отвор, прибл. ^1)	5 mm
Резбови отвор за монтиране към статив (хоризонтален)	5/8"-11
Акумулаторни батерии (NiMH)Батерии (алкално-манганови)	2 x 1 , 2 V HR 20 ( D ) ( 9 A h )2 x 1,5 V LR20 (D)
Продължителност на работа, прибл.– Акумулаторни батерии (NiMH)– Батерии (алкално-манганови)	30 h50 h
Маса съгласно EPTA-Procedure 01/2003	1,8 kg
Размери (дължина х широчина х височина) 1 8 3 x 1 7 0 x 1 8 8 m m
Вид защита	IP 65 (защитен срещу проникванена прах и напръскване с вода)
1) при 20 °C
2) успоредно на осите
Моля, обърнете внимание на каталогния номер на табелката на измервателния уред, търговските наименованиямогат в някои случаи да бъдат променяни.
За еднозначното идентифициране на Вашия измервателен уред служи серийният номер 13 на табелката му.

Български | 229

Зарядно устройство

Каталожен номер 2 610 A13 782
Номинално напрежение	V~ 100–240
Честота	Hz 50/60
Зарядно напрежение V= 7,5
Заряден ток	A	1,0
Допустим температурен диапазон на зареждане	°C 0–45
Време за зареждане	h	14
Брой на клетките в акумулаторната батерия		2
Номинално напрежение (Акумулаторни батерии)	V= 2 x 1,2
Маса съгласно EPTA-Procedure 01/2003	kg 0,2
Клас на защита		☐/II

Изобразени елементи

Номерирането на изобразените компоненти се отнася до изображението на ротационния лазер и зарядното устройство на страницата с фигурите.

1 Дисплей на системата за автоматично нивелиране
2 Пусков прекъсвач/бутон за антишоковото предупреждение
3 Светодиод шоков датчик
4 Движещ се лазерен лъч
5 Отвор за изходящия лазерен лъч
6 Светодиод за степента на зареденост на акумулаторната батерия
7 Пакет акумулаторни батерии
8 Гнездо за батериите
9 Ръкохватка за застопоряване на гнездото за батерии
10 Ръкохватка за застопоряване на акумулаторната батерия

11 Куплунг за щекера на зарядното устройство
12 Резбови отвор 5/8" за монтиране към статив
13 Сериен номер
14 Предупредителна табелка за лазерния лъч
15 Зарядно устройство
16 Щепсел на зарядното устройство
17 Контактен щекер
18 Статив*

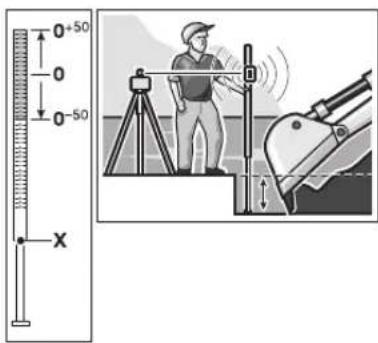

19 Измервателна летва за строителни лазери*
20 Лазерен приемник*
21 Очила за наблюдаване на лазерния лъч*
22 Измервателна плочка с поставка*
23 Стойка*
24 Kyφap

* Изобразените на фигурите или описани в ръководството за експлоатация допълнителни приспособления не са включени в окомплектовката.

230 | Български

Монтиране

Захранване на ротационния лазер

За работа с измервателния уред се препоръчва използването на алкално-манганови батерии или на акумулатор-ни батерии.

За отваряне на гнездото на батериите 8 завъртете ръкохватката 9 до позиция 📂 издърпайте гнездото на батериите навън.

При поставяне на батериите внимавайте за правилната им полярност, изобразена на фигурата на капака на гнездото за батерии.

Винаги заменяйте всички батерии едновременно. Използвайте само батерии от един и същ производител и с еднакъв капацитет.

Затворете гнездото на батериите 8 и завъртете ръкохватката 9 до позиция 🔒

Ако сте поставили батериите неправилно, измервателният уред не може да бъде включен. Поставете батериите с правилната полярност.

▶ Ако продължително време няма да из- ползвате уреда, изваждайте батериите от него. При продължително съхраняване батериите могат да протекат и да се само- разредят.

Преди първото включване заредете акумулаторната батерия 7. Акумулаторната батерия може да бъде заредена само със специално предназначеното зарядно устройство 15.

▶ Внимавайте за напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, написани на табелката на зарядното устройство. Зарядни устройства, обозначени с 230 V, могат да бъдат захранвани и с 220 V.

Поставете щепсела 16, подходящ за Вашата захранваща мрежа, на зарядното устройство 15; щепсельт трябва да влезне с прещракване.

Вкарайте щекера 17 на зарядното устройство в конектора 11 на акумулаторната батерия. Включете зарядното устройство в захран-вашата мрежа. Зареждането на празна аку-

мулаторна батерия трае прибл. 14 часа. Зарядното устройство и акумулаторната батерия имат вградена защита срещу презареждане.

Нова или неизползвана продължително време акумулаторна батерия достига пълния си капацитет едва след прибл. 5 цикъла на зареждане и разреждане.

Не зареждайте акумулаторната батерия 7 след всяко използване, в противен случай капацитетът й се намалява значително. Зареждайте акумулаторната батерия само когато светодиодът 6 мига или свети непрекъснато.

Съществено съкратено време на работа на акумулаторните батерии указва, че са изхабени и трябва да бъдат заменени.

Ако пакетът акумулаторни батерии е изтощен, можете да използвате измервателния уред и с помощта на зарядното устройство 15, когато то е включено към захранващата мрежа. Изключете измервателния уред, заредете пакета акумулаторни батерии прибл. 10 минути, след това включете измервателния уред и работете с включеното зарядно устройство.

За смяна на акумулаторната батерия 7 завъртете ръкохватката 10 до позиция 🚗 издърпайте акумулаторната батерия 7 навън.

Поставете нова акумулаторна батерия и завъртете ръкохватката 10 до позиция 🔒

▶ Ако няма да използвате измервателния уред продължително време, извадете акумулаторната батерия. При продължително съхраняване акумулаторните батерии могат да кородират или да се саморазредят.

Светодиод за степента на зареденост на акумулаторната батерия

От момента, в който светодиодът 6 започне да мига, измервателният уред може да работи със съответната акумулаторна батерия още прибл. 2 часа.

Когато светодиодът 6 започне да свети с не-прекъсната червена светлина, не е възможна по-нататьшна работа с измервателния уред.

След прибл. 1 минута измервателният уред се изключва автоматично.

Работа с уреда

Включване на ротационния лазер

▶ Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи.
He излагайте измервателния уред на екстремни температури или резки температурни промени. Напр. не го оставяйте продължително време в автомобил. При големи температурни разлики оставяйте измервателният уред да се темперира, преди да го включите. При екстремни температури или големи температурни разлики точността на измервателния уред може да се влоши.
▶ Избягвайте силни удари на измервателния уред; предпазвайте го от падане. След силни механични въздействия върху измервателния уред, преди да продължите работа с него, трябва да извършите проверка на точността му (вижте «Точност на нивелиране на ротационния лазер», страница 233).

Поставяне на измервателния уред в работна позиция

Поставете измервателния уред върху стабилна основа или го монтирайте на статив 18.

Поради голямата точност на нивелиране уредът реагира изключително чувствително на вибрации и промяна на положението. Затова внимавайте да го поставите стабилно, за да избегнете прекъсване на работа за допълнително нивелиране.

Включване и изключване

▶ Не насочвайте лазерния лъч към хора или животни (особено на нивото на очите им); не гледайте срещу лазерния лъч (не го правете също и от голямо разстояние). Веднага след включване измервателния уред излъчва променливия лазерен лъч 4.

За включване на измервателния уред натиснете пусковия прекъсвач 2.

Светодиодите 3, 1 и 6 светват краткотрайно. Измервателният уред започва нивелирането веднага. По вреяэяэе на процеса на нивелиране светлинният индикатор 1 свети зелено, лазерът мига и не се върти.

Когато светодиодът 1 започне да свети с непрекъсната зелена светлина и се включи непрекъснат лазерен лъч, процесът на автоматично нивелиране е приключил. След приключване на нивелирането измервателният уред се включва автоматично в режим на въртене. Измервателният уред работи само в ротационен режим с фиксирана скорост на въртене, подходяща и за работа с лазерен приемник.

В завода-производител функцията за предупреждение при удар (шоков датчик) е включена автоматично, светодиодът на шоковия датчик 3 свети зелено.

За изключване на измервателния уред натиснете краткотрайно пусковия прекъсвач 2. При задействан шоков датчик (светодиодът 3 мига червено) натиснете пусковия прекъсвач краткотрайно веднъж за нулиране на предупреждението за удар и след това втори път за изключване на измервателния уред.

He оставяйте уреда включен без надзор; след като приключите работа, го изключвайте. Други лица могат да бъдат заслепени от лазерния лъч.

С оглед предпазване на батериите от изтощаване, ако измервателният уред е в продължение на повече от 2 часа извън диапазона на автоматично нивелиране или ако антишоковата система (вижте «Автоматично нивелиране на ротационния лазер», страница 232) се е задействала преди повече от 2 часа, измервателният уред се изключва автоматично. Поставете го в нова позиция и го включете повторно.

232 | Български

Автоматично нивелиране на ротационния лазер

След включване измервателният уред проверява хоризонталното си положение и автоматично изравнява отклонения в рамките на диапазона за автоматично нивелиране от прибл. 8 % (5°).

Ако при включване или след промяна на положението на измервателния уред той е под наклон, по-голям от 8 %, автоматичното нивелиране не е възможно. В такъв случай върте-нето спира, лазерът започва да мига, а светодиодът за автоматично нивелиране 1 свети с непрекъсната червена светлина. Променете позицията на измервателния уред и изчакайте автоматичното му нивелиране. Ако позицията на измервателния уред не бъде променена, след 2 min се изключва лазерния лъч, а след 2 часа – измервателния уред.

След първоначалното си нивелиране измер- вателният уред следи постоянно хоризонтал- ното си положение. При регистриране на из- менения се извършва автоматично повторно нивелиране. За избягване на грешни измер- вания, докато трае нивелирането, въртенето се спира, лазерът мига, а светлинният индикатор мига 1 със зелена светлина.

Антишокова система

Измервателният уред има антишокова система, която спира нивелирането по време на промяна на положението, респ. при друсане или вибрации на измервателния уред, с което предотвратява грешки при измерването.

В завода производител антишоковата система е настроена да се включва автоматично (светодиодът 3 свети с червена светлина). Антишоковата система става активна прибл. 30 s след включване на измервателния уред, респ. след включването й.

Ако при промяна на позицията уредът излезе от диапазона за автоматично нивелиране или ако бъде регистрирано силно сътресение, се задейства функцията за предупреждение при

удар: въртенето се спира, лазерът мига, светлинният индикатор за нивелиране 1 угасва и светодиодът на антишоковия датчик 3 мига с червена светлина.

При задействан антишоков датчик натиснете краткотрайно пусковия прекъсвач 2. Това нулира функцията за предупреждение при удар и измервателният уред започва ново автоматично нивелиране. Когато измервателният уред се нивелира (светлинният индикатор 1 свети с непрекъсната зелена светлина), се стартира автоматично ротационният режим. Проверете височината на лазерния лъч спрямо референтната точка и при необходимост коригирайте височината на уреда.

Ако при задействан шоков датчик предупреждението за удар не бъде нулирано чрез натискане на пусковия прекъсвач 2 след 2 минути автоматично се изключва лазерът, а след 2 часа – измервателният уред.

За изключване на функцията за предупреждаване при удар натиснете и задръжте пусковия прекъсвач 2 за 3 секунди. При задействан шоков датчик (светлинният индикатор 3 мига с червена светлина) първо натиснете веднъж краткотрайно пусковия прекъсвач и след това го натиснете и задръжте за 3 секунди. При изключена функция за предупреждаване при удар светлинният индикатор 3 не свети.

За включване на предупреждаването при удар натиснете и задръжте пусковия прекъсвач 2 за 3 секунди. Светлинният индикатор 3 светва с непрекъсната зелена светлина и след прибл. 30 s се активира функцията за предупреждаване при удар.

При изключване на измервателния уред се запомня текущото състояние на функцията за предупреждаване при удар.

Точност на нивелиране на ротационния лазер

Фактори, влияещи на точността

Най-голямо влияние върху точността има околната температура. Особено силно отклонение на лазерния лъч предизвикват големи температурни разлики от пода нагоре.

Отклоненията стават забележими на разстояния, по-големи от 20 m и на разстояния от порядка на 100 m могат да станат два до четири пъти по-големи спрямо отклонението на 20 m. Тъй като температурните разлики са най-силни в близост до пода, при разстояния над 20 m трябва задължително да монтирате измервателния уред на статив. Освен това при възможност винаги поставяйте измервателния уред в средата на работната площ.

Проверка на точността на измервателния уред

Наред с външните влияния отклонения на результатите могат да предизвикат и причини, свързани с уреда (напр. ако бъде изтърван или претърпи силни удари). Затова винаги преди започване на работа проверявайте точността му. За проверката се нуждаете от свободна отсечка за измерване с дължина 20 m върху стабилна основа между две стени А и В. Трябва да извършите измерване спрямо двете оси Х и У (съответно в положителна и отрицателна посока) (общо 4 пълни измервания).

– Монтирайте измервателния уред на статив и го поставете в близост до стената А или го поставете на равна стабилна основа. Включете измервателния уред.

– След приключване на нивелирането маркирайте центъра на лазерния лъч върху стената А (точка 1).

- Завъртете измервателния уред на 180°, изчакайте го да се нивелира и маркирайте центъра на лазерния лъч върху противоположната стена В (точка II).

- Поставете измервателния уред – без да го завъртате – в близост до стената В, включете го и изчакайте да се нивелира.

– Настройте измервателния уред по височина (с помощта на статив или чрез подлагане), така че средата на лазерния лъч да е точно в центъра на маркираната точка II на стената В.

234 | Български

- Завъртете измервателния уред на 180°, без да променяте височината. Изчакайте да се нивелира автоматично и маркирайте центъра на лазерния лъч на стената А (точка III). При това се стремете точка III да е по възможност вертикално над, респ. под точка I. - Разликата във височините d на двете маркирани точки I и III на стената А дава действителното отклонение на измервателния уред спрямо съответната ос.

Повторете процеса на проверка за другите три оси. За целта преди всяка проверка завъртайте измервателния уред на 90°.

На дължина на измерване 2 x 20 m = 40 m максимално допустимото отклонение e: 40 m x ±0,08 mm/m = ±3,2 mm.

Следователно разликата d между точките I и III при всяко от четирите измервания не трябва да надвишава 3,2 mm.

Ако при някоя от четирите проверки отклонението є по-голямо, трябва да занесете измервателния уред за проверка в оторизиран сервис за електроинструменти на Бош.

Указания за работа

▶ Маркирайте винаги точно средата на лазерната линия. Широчината на лазерната линия се променя с разстоянието.

Очила за наблюдаване на лазерния лъч (допълнително приспособление)

Очилата за наблюдаване на лазерния лъч фил- трират околната светлина. Така червената светлина на лазерния лъч се възприема по-лесно от окото.

▶ Не използвайте очилата за наблюдаване на лазерния лъч като предпазни работни очила. Тези очила служат за по-доброто наблюдаване на лазерния лъч, те не предпазват от него.

▶ Не използвайте очилата за наблюдаване на лазерния лъч като слънчеви очила или докато участвате в уличното движение. Очилата за наблюдаване на лазерния лъч не осигуряват защита от ултравиолетовите лъчи и ограничават възприемането на цветовете.

Работа с лазерен приемник (допълнително приспособление)

При неблагоприятни светлинни условия (светла среда, преки слънчеви лъчи) и на големи разстояния използвайте лазерния приемник 20 за по-добро откриване на лазерния лъч.

За начина на работа с лазерния приемник прочетете и спазвайте указанията в неговото ръководство за експлоатация.

Работа със статив (допълнително приспособление)

Измервателният уред има резбови отвор 5/8" за монтиране в хоризонтално положение към статив. Поставете отвора на уреда 12 върху статива и го затегнете с винта 5/8" на статива.

При използване на статив 18 с разграфена скала можете да отчитате и настройвате отместването по височина непосредствено.

Работа с мерителната плочка (допълнително приспособление)

С помощта на измервателната лата 22 можете да пренесете височината на лазерния лъч на стена.

С помощта на нулевото поле и

скалата можете да измерите отклонението спрямо желаната височина и лесно да го нанесете на друго място. С това отпада необходимостта от прецизно настройване на измервателния уред на височината, която трябва да нанесете.

Мерителната плочка 22 има отразяващо покритие, което подобрява видимостта на лазерния лъч на голямо разстояние, респ. при силна слънчева светлина. Усилването на яркостта на лазерния лъч може да се забележи само ако наблюдавате мерителната плочка по направление, успоредно на лазерния лъч.

Работа с измервателна летва (допълнително приспособление)

За проверка на равнинност или за маркирането на наклони се препоръчва използването с ротационния лазер на измервателна летва 19.

В горния край на мерителната лата 19 разграфена относителна скала (±50 cm). Нулевата й височина можете да установите с изместване на долния й край. Така могат да бъдат отчитани непосредствено отклонения от номиналната височина.

Примери

Проверка на дълбочината на изкопи (вижте фиг. А)

Поставете измервателния уред върху стабилна основа или го монтирайте на статив 18.

Работа със статив: Поставете измервателния уред така, че лазерният лъч да е на желаната височина. Пренесете, респ. проверете висо-чината във втората точка.

Работа без статив: Определете разликата по височина между лазерния лъч и референтната точка с помощта на измервателната плочка 22. Пренесете, респ. проверете височината във втората точка.

При измерване на голямо разстояние трябва винаги да поставяте измервателния уред на статив прибл. в средата на работната площ, за да ограничите грешката в измерването.

При работа върху нестабилна основа монтирайте измервателния уред на статив 18. Внимавайте функцията за предупреждаване при удар да е активна, за да избегнете грешки в измерването при поддаване на основата или при силни сътресения на измервателния уред.

236 | Български

Преглед на символите

	Лазерен лъч	Въртенена лазера	зелено чер-вено	зелено чер-вено
Включване на измервателния уред(1 секунда автотест) ●	●		●
Нивелиране (първоначално или допълнително) 2x/s ○ 2x/s
Измервателният уред е нивелиран/готов за работа ● ●	●
Диапазонът на автоматично нивелиране е надхвърлен 2x/s ○	●
Антишоковата система включена ●
Антишоковата система задействана 2x/s ○ 2x/s
Капацитет на батериите за ≤2 часа работа 2x/s
Батериите са изтощени ○	○		●
	2x/s	Честота на мигане (2 пъти в секунда)
	●	Режим на непрекъсната работа
	○	Функцията е изключена

Поддържане и сервис

Поддържане и почистване

Поддържайте ротационния лазер и зарядното устройство винаги чисти.

Не потапяйте ротационния лазер и зарядното устройство във вода или в други течности.

Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте почистващи препарати или разтворители.

На ротационния лазер редовно почиствайте специално повърхностите на изходящите отвори на лазерните лъчи и внимавайте да не остават власинки.

Ако въпреки прецизното производство и внимателно изпитване ротационният лазер и/или зарядното устройство ремонтът трябва да се извърши в оторизиран сервис за електроинструменти на Бош. Не е се опитвайте сами да отваряте ротационния лазер и зарядното устройство.

Винаги, когато се обръщате с въпроси към представители на Бош, посочвайте 10-цифрения каталожен номер, изписан на табелката на ротационния лазер, респ. на зарядното устройство.

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Монтажни чертежи и информация за резервни части можете да намерите също и на www.bosch-pt.com

Екипът от консултанти на Бош ще Ви помогне с удоволствие при въпроси относно закупуване, приложение и възможности за настройване на различни продукти от производствената гама на Бош и допълнителни приспособления за тях.

Роберт Бош ЕООД - България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти ул. Сребърна № 3–9

1907 София

Tel.: [phone]

Тел.: [phone]

Teʌ.: [phone]

Ротационният лазер, зарядното устройство, допълнителните приспособления и опаковките трябва да бъдат предавани за вторична преработка на съдържащите се в тях суровини. Не изхвърляйте ротационния лазер, зарядното устройство и акумулаторните или обикновени батерии при битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива 2002/96/ЕО относно излязла от употреба електрическа и електронна апаратура и съгласно Европейска директива

2006/66/EO акумулаторни или обикновени батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини.

Акумулаторни или обикновени батерии:

Ni-MH: никел-металхидрид

Правата за изменения запазени.

238 | Srpski

Uputstva o sigurnosti

Rotacioni laser

Sva uputstva se moraju čitati i pazite na njih, da bi sa memim alatom radili bez opasnosti i sigurno. Neka Vam tablice sa upozorenjem na mernom alatu budu uvek čitljive. ČUVAJTE OVA UPUTSTVA DOBRO.

▶ Oprez – ako se koriste drugi uredjaji za rad ili podešavanje od onih koji su ovde navedeni, ili izvode drugi postupci, može ovo voditi eksplozijama sa zračenjem.
▶ Merni alat se isporučuje sa tablicom i opomenom na engleskom jeziku (na prikazu mernog alata na grafičkoj strani označeno sa brojem 14).

▶ Prelepite engleski tekst tablice sa opomenom pre prvog puštanja u rad sa isporučenom nalepnicom na Vašem jeziku.
▶ Ne upravljajte laserski zrak na osobe ili životinje i ne gledajte sami u laserski zrak. Ovaj merni alat proizvodi lasersko zračenje klase lasera 2 prema IEC 60825-1. Na taj način možete zaslepiti osobe.
▶ Ne koristite laserske naočare za posmatranje kao zaštitne naočare. Laserske naočare za posmatranje služe za bolje prepoznavanje laserskog zraka, one ne štite od laserskog zračenja.
▶ Ne upotrebljavajte laserske naočare za posmatranje kao naočare za sunce ili u putnom saobraćaju. Laserske naočare za posmatranje ne pružaju punu UV zaštitu i smanjuju opažanje boja.
▶ Neka Vam merni alat popravlja stručno osoblje i samo sa originalnim rezervnim delovima. Time se obezbedjuje, da sigurnost mernog alata ostaje sačuvana.
