GRL 400 H Professional - Afstandsmåler BOSCH - Gratis brugsanvisning og manual

Produkttype	Laserafstandsmåler
Mærke	Bosch
Model	GRL 400 H Professional
Måleområde	0,05 til 40 m
Målenøjagtighed	± 1,5 mm
Laserklasse	2
Laserbølgelængde	635 nm
Måleenheder	m, ft, in
Funktioner	Afstands-, areal-, volumenmåling, integreret hældningsmåler
Strømforsyning	2 AAA-batterier (1,5 V)
Batterilevetid	Op til 10.000 målinger
Dimensioner (Længde × Bredde × Højde)	120 × 60 × 30 mm
Vægt	180 g (med batterier)
Driftstemperatur	-10 °C til +50 °C
Opbevaring	-20 °C til +70 °C
Display	Bagbelyst LCD-skærm
Beskyttelse	IP54 (støv- og sprøjtvandsbeskyttet)
Vedligeholdelse	Rengør med en blød, tør klud
Sikkerhed	Se ikke direkte ind i laserstrålen
Reservedele	Batterier, transportrem
Reparationsmuligheder	Bosch kundeservice
Garanti	2 år

Ofte stillede spørgsmål - GRL 400 H Professional BOSCH

Hvordan udskifter jeg batterierne i Bosch GRL 400 H Professional laserafstandsmåleren?

Åbn batterirummet bag på enheden. Indsæt to AAA-batterier med korrekt polaritet. Luk låget.

Hvad gør jeg, hvis enheden viser 'Error' under en måling?

Kontrollér, at målfladen er tilstrækkeligt reflekterende og ren. Prøv at måle på et lysere punkt, eller brug en målplade. Hvis fejlen fortsætter, genstart enheden.

Er laseren farlig for øjnene?

Bosch GRL 400 H Professional bruger en klasse 2-laser. Se ikke direkte ind i strålen, og undgå at rette den mod andres øjne.

Hvordan bruger jeg den integrerede hældningsmåler?

Placer enheden på en plan overflade. Hældningsmåleren aktiveres automatisk og viser vinklen på displayet. Du kan bruge den til at kontrollere vandrethed eller hældninger.

Hvad er den maksimale rækkevidde for laserafstandsmåleren?

Den maksimale rækkevidde er 40 meter under normale lysforhold. Til udendørs målinger kan en målplade forbedre rækkevidden.

Hvordan rengør jeg enheden uden at beskadige den?

Brug en blød, tør klud. Brug ikke aggressive kemikalier. Rengør laservinduet forsigtigt.

Er enheden vandtæt?

Den er IP54-certificeret, hvilket beskytter mod støv og vandsprøjt. Den er ikke designet til nedsænkning.

Hvordan skifter jeg mellem måleenheder?

Tryk på knappen 'Unit' (eller 'm/ft/in'), indtil den ønskede enhed vises (meter, fod eller tommer).

Hvor kan jeg finde reservedele eller få enheden repareret?

Kontakt Bosch kundeservice eller gå til et autoriseret reparationscenter. Standardbatterier fås i handlen.

Hvordan kalibrerer jeg laserafstandsmåleren, hvis målingerne er unøjagtige?

Sensoren er kalibreret på fabrikken. Hvis du har mistanke om en afvigelse, skal du foretage en måling på en kendt referenceafstand (f.eks. 1 m) og sammenligne. Ved afvigelse, kontakt Bosch kundeservice.

BRUGSANVISNING GRL 400 H Professional BOSCH

Sikkerhedsinstrukser

Rotationslaser

Alle instruktioner skal læses og følges, for at man kan arbejde fareløst og sikkert med måleværktøjet. Advarselsskilte på måleværktøjet må aldrig gøres ukendelige. DISSE INSTRUKSER B∅R OPBEVARES TIL SENERE BRUG.

Forsigtig – hvis der bruges betjenings- eller justeringsudstyr eller hvis der udføres processer, der afviger fra de her angivne, kan dette føre til alvorlig strålingseksposition.
Måleværktøjet leveres med et advarselsskilt på engelsk (på den grafiske illustration over måleværktøjet har det nummer 14).

• Klæb den medleverede etiket på dit sprog oven på advarselsskiltets tekst, før måleværktøjet tages i brug første gang.
  Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen. Dette måleværktøj udsender laserstråler fra laserklasse 2 iht. IEC 60825-1. Derved kan du komme til at blænde personer.
  Anvend ikke de specielle laserbriller som beskyttelsesbriller. Laserbrillerne anvendes til bedre at kunne se laserstrålen, de beskytter dog ikke mod laserstråler.
  Anvend ikke de specielle laserbriller som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver.
  Sørg for, at måleværktøjet kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres det, at måleværktøjet bliver ved med at være sikkert.

Sørg for, at børn ikke kan komme i kontakt med lasermåleværktøjet. Du kan utilsigtet komme til at blænde personer.
Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøjet kan der opstå gnister, der antænder støv eller dampe.
- Åbn ikke akku-pakken. Fare for kortslutning.

Beskyt akkupakken mod varme (f.eks. også mod varige solstråler, brand, vand og fugtighed). Fare for eksplosion.

Ikke benyttede akku-pakker må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akku-kontakterne øger risikoen for personskader i form af forbrændinger.

▶ Oplad kun akku-pakken med det ladeaggregat, der er angivet i denne betjeningsvejledning. Et ladeaggregat, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer – brandfare.

Anvend kun originale akkupakker fra Bosch, der skal have den spænding, der er angivet måleværktøjets typeskilt. Bruges andre akkupakker som f.eks. efterligninger, istandsatte akkupakker eller fremmede fabrikater er der fare for kvæstelser samt tingskader, da akkupakkerne kan eksplodere.

88 | Dansk

Akku-ladeaggregat

Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Ladeaggregatet må ikke udsættes for regn eller fugtighed. Indtrængning af vand i ladeaggregatet øger risikoen for elektrisk stød.

▶ Oplad ikke fremmede akkuer med ladeaggregatet. Ladeaggregatet er kun egnet til at lade akkupakken fra Bosch, der er sat ind i rotationslaseren. Ladning af fremmede akkuer er forbundet med brand- og eksplosionsfare.
▶ Renhold ladeaggregatet. Snavs øger faren for elektrisk stød.
- Kontrollér ladeaggregat, kabel og stik før brug. Anvend ikke ladeaggregatet, hvis det er beskadiget. Forsøg ikke at åbne ladeaggregatet og sørg for at det repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede ladeaggregater, kabler og stik øger risikoen for elektrisk stød.
Anvend ikke ladeaggregatet på let brændbar undergrund (f.eks. papir, tekstiler osv.) eller i brændbare omgivelser. Pas på! Ladeaggregatet bliver varmt under opladningen. Brandfare!
Hvis akku'en anvendes forkert, kan der slippe væske ud af akku'en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.
▶ Sørg for, at børn er under opsyn og sikre, at børn ikke spiller med ladeaggregatet.
Børn og personer med mentale eller fysiske skavankermå kun bruge ladeaggregatet under opsyn eller hvis de er blevet instrueret i at bruge dette. En omhyggelig instruktion forringer forkert betjening og kvæstelser.

Funktionsbeskrivelse

Klap venligst foldesiden med illustration af rotationslaser og ladeaggregat ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen.

Beregnet anvendelse

Rotationslaser

Måleværktøjet er bestemt til at beregne og kontrollere nøjagtigt vandrette højdeforløb. Måleværktøjet er ikke beregnet til lodret nivellering. Måleværktøjet er egnet til brug udendørs.

Akku-ladeaggregat

Brug kun ladeaggregatet, hvis du er i stand til at vurdere alle funktioner 100 % og gennemføre dem uden indskrænkninger eller har modtaget tilsvarende instruktioner.

Dansk | 89

Tekniske data

Rotationslaser GRL 400 H
	Professional
Typenummer 3 601 K61 800
Arbejdsområde (radius)1)
- uden lasermodtager ca.	10 m
- med lasermodtager ca.	200 m
Nivelleringsnøjagtighed1) 2)	± 0,08 mm/m
Selvnivelleringsområde typisk	± 8 % (±5°)
Nivelleringstid typisk	15 s
Rotationshastighed	600 min-1
Driftstemperatur	-10 ... +50 °C
Opbevaringstemperatur	-20 ... +70 °C
Relativ luftfugtighed max.	90 %
Laserklasse	2
Lasertype	635 nm, <1 mW
∅ Laserstråle ved udgangsåbning ca.1)	5 mm
Stativholder (vandret)	5/8"-11
Akkuer (NiMH)	2 x 1, 2 VHR 20 (D) (9 A h)
Batterier (alkali-mangan)	2 x 1,5 V LR20 (D)
Driftstid ca.
- Akkuer (NiMH)	30 h
- Batterier (alkali-mangan)	50 h
Vægt svarer til EPTA-Procedure 01/2003	1,8 kg
Mål (længde x bredde x højde) 1 8 3 x 1 7 0 x 1 8 8 mm
Tæthedsgrad	IP 65 (støv- og sprøjtevandsbeskyttet)

1) ved 20 °C
2) langs med aksen
Vær opmærksom på dit måleværktøjs typenummer (på typeskiltet), handelsbetegnelserne for de enkelte måleværktøjer kan variere.
Dit måleværktøj identificeres entydigt vha. serienummeret 13 på typeskiltet.

90 | Dansk

Ladeaggregat

Typenummer 2 610 A13 782
Nominel spænding	V~ 100-240
Frekvens Hz 50/60
Akku-opladningsspænding	V= 7,5
Ladestrøm	A	1,0
Tilladt temperaturområde for opladning	°C 0-45
Ladetid h	1	4
Antal akkuceller		2
Nominel spænding (Akkuer)	V= 2 x 1,2
Vægt svarer til EPTA-Procedure 01/2003 kg 0,2
Beskyttelsesklasse		/

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af rotationslaser og la-deaggregat på grafiksiderne.

1 Lampe nivelleringsautomatik

2 Start-stop-taste/taste chockadvarsel

3 Indikator chockadvarsel

4 Variabel laserstråle

5 Åbning til laserstråle

6 Visning ladetilstand

7 Akku-pack

8 Batterirum

9 Fastlåsning af batterirum

22 Måleplade med fod*

23 Holder*

24 Koffer

* Tilbehør, som er illustreret eller beskrevet i betjeningsvejledningen, hører ikke til standard-leveringen.

Montering

Energiforsyning rotationslaser

Drift med batterier/akkuer

Det anbefales, at måleværktøjet drives med Alkali-Mangan-batterier eller akkuer.

Batterirummet åbnes 8 ved at dreje fastlåsningen 9 i position og trække batterirummet ud. Kontrollér at batteripolerne vender rigtigt, när batterierne lægges i (se billede på batterirum).

Skift altid alle batterier på en gang. Batterierne skal stamme fra den samme fabrikant og have den samme kapacitet.

Luk batterirummet 8 og drej fastlåsningen 9 i position 🔒.

Sættes batterierne forkert i, kan måleværktøjet ikke tændes. Sæt batterierne i, så polerne vender rigtigt.

Tag batterierne ud af måleværktøjet, hvis måleværktøjet ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver siddende i måleværktøjet i længere tid.

Brug med akku-pakke

Oplad akku-pakken 7 før første ibrugtagning. Akku-pakken kan udelukkende oplades med det særlige ladeaggregat 15.

- Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på ladeaggregatets typeskilt. Ladeaggregater til 230 V kan også tilsluttes 220 V.

Anbring det til strømnettet passende netstik 16 i ladeaggregatet 15 og tryk det rigtigt fast.

Anbring ladeaggregatets ladestik 17 i bøsningen 11 på akku-pakken. Tilslut ladeaggregatet til strømnettet. Opladning af den tomme akku-pakke har brug for ca. 14 h. Ladeaggregat og akku-pakke er sikre mod overladning.

En ny akku-pakke eller en akku-oakke, der ikke har været brugt i længere tid, yder først fuld kapacitet efter ca. 5 opladninger og afladninger.

Oplad ikke akku-pakken 7 efter hver brug, da dens kapacitet ellers forringes. Oplad kun akku-pakken, när ladetilstandsindikatoren 6 blinker eller lyser konstant.

Forkortes driftstiden væsentligt efter opladningen, er det tegn på, at akku-pack er slidt op og skal udskiftes.

Er akku-pack tom, kan måleværktøjet også bruges med ladeaggregatet 15, hvis dette er sluttet til strømnettet. Sluk for måleværktøjet, oplad akku-pack i ca. 10 min og sluk så igen for måleværktøjet med tilsluttet ladeaggregat.

Akku-pakken skiftes 7 ved at dreje fastlåsningen 10 i position 📋 og trække akku-pakken 7 ud.

Sæt en ny akku-pakke i og drej fastlåsningen 10 i position

Tag akku-pakken ud af måleværktøjet, hvis måleværktøjet ikke skal bruges i længere tid. Akkuer kan korrodere eller aflade sig selv, hvis de lagres i længere tid.

Visning ladetilstand

Blinker ladetilstandsvisningen 6 rød, kan måleværktøjet bruges i endnu 2 h.

Lyser ladetilstandsvisningen 6 rød hele tiden, kan målinger ikke mere gennemføres. Måleværktøjet slukker automatisk efter 1 min.

Drift

Ibrugtagnig rotationslaser

▶ Beskyt måleværktøjet mod fugtighed og direkte solstråler.
Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Lad det f.eks. ikke ligge i bilen i længere tid. Sørg altid for, at måleværtøjet er tempereret ved større temperatursvingninger, før det tages i brug. Ved ekstreme temperaturer eller temperatursvingninger kan måleværktøjets præcision forringes.
Undgå at udsætte måleværktøjet for voldsomme stød eller fald. Hvis måleværktøjet udsættes for stærke, udvendige påvirkninger, skal du altid gennemføre en nøjagtighedskontrol, før der arbejdes videre med det (se „Nivelleringsnøjagtighed rotationslaser“, side 93).

Måleværktøj opstilles

Stil måleværktøjet på et stabilt underlag eller monter det på et stativ 18.

På grund af den høje nivelleringspræcision reagerer måleværktøjet meget stærkt på vibrationer og ændrede positioner. Sørg derfor for, at måleværktøjet positioneres stabilt for at undgå driftsafbrydelser, fordi værktøjet skal efternivelleres.

92 | Dansk

Tænd/sluk

Ret ikke laserstrålen mod personer eller dyr (især ikke i disses øjenhøjde) og ret ikke blikket ind i laserstrålen (heller ikke fra stor afstand). Måleværktøjet sender straks efter tænding den variable laserstråle 4 ud.

Måleværktøjet tændes ved kort at trykke på start-stop-tasten 2. Indikatorerne 3, 1 og 6 lyser kort. Måleværktøjet går straks i gang med den automatiske nivellering. Under nivelleringen blinker nivelleringsindikatoren 1 grøn, laseren roterer ikke og blinker.

Måleværktøjet er nivelleret, så snart nivelleringsvisningen 1 lyser grøn hele tiden, og laseren lyser konstant. Når nivelleringen er færdig, starter måleværktøjet automatisk i rotationsdrift.

Måleværktøjet arbejder udelukkende i rotationsdriften med fast rotationshastighed, der også er egnet til brug af en lasermodtager.

Ved fabriksindstilling er chockadvarselsfunktionen automatisk tændt, chockadvarselsindikatoren 3 lyser grøn.

Måleværktøjet slukkes ved kort at trykke på start-stop-tasten 2. Er chockadvarslen udløst (chockadvarselsindikator 3 blinker rød), tryk da en gang kort på start-stop-kontakten for at starte chockadvarselsfunktionen igen og så en gang til kort for at slukke for måleværktøjet.

Sørg for, at måleværktøjet altid er under opsyn og sluk for måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen.

Måleværktøjet slukkes automatisk for at beskytte batterierne, når det befinder sig uden for selv-nivelleringsområdet i mere end 2 h eller chock-advarslen har været udløst i mere end 2 h (se „Nivelleringsautomatik rotationslaser“, side 92). Positioner måleværktøjet på ny og tænd det igen.

Nivelleringsautomatik rotationslaser

Når måleværktøjet er blevet tændt, kontrollerer det den vandrette position og udligner automatisk ujævnheder inden for selvnivelleringsområdet på ca. 8 % (5°).

Står måleværktøjet mere end 8 % skævt efter det er blevet tændt eller efter en ændring af positionen, er nivellering ikke mere mulig. I dette tilfælde stoppes rotoren, laseren blinker, og nivelleringsvisningen 1 lyser rød hele tiden. Positioner måleværktøjet på ny og vent på nivelleringen. Uden nypositionering slukkes laseren efter 2 min og måleværktøjet automatisk efter 2 h.

Når måleværktøjet er nivelleret, kontrollerer det den vandrette position hele tiden. Ændres positionen, efternivelleres automatisk. For at undgå fejlmålinger stopper rotoren under nivelleringen, laseren blinker, og nivelleringsindikatoren 1 blinker grøn.

Måleværktøjet er udstyret med en chockadvarselsfunktion, der forhindrer nivellering på ændret højde og dermed højdefejl, hvis positionen ændres hhv. måleværktøjet udsættes for rystelser eller undergrunden udsættes for vibrationer.

Når måleværktøjet er tændt, er chockadvarselsfunktionen tændt ved fabriksindstilling (chockadvarselsindikatoren 3 lyser). Chockadvarslen aktiveres ca. 30 s efter at måleværktøjet er tændt hhv. efter at chockadvarselsfunktionen er tændt.

Overskrides nivelleringsnøjagtighedens område, fordi måleværktøjets position ændres, eller registreres en stærk rystelse, udløses chockadvarslen: Rotationen stoppes, laseren blinker, nivelleringsindikatoren 1 slukker, og chockadvarselsindikatoren 3 blinker rød.

Er chockadvarslen udløst, trykkes kort på startstop-kontakten 2. Chockadvarselsfunktionen startes på ny, og måleværktøjet starter nivelleringen. Så snart måleværktøjet er nivelleret (nivelleringsindikator 1 lyser grøn hele tiden), starter det automatisk i rotationsdriften. Kontroller nu laserstrålens højde i et referencepunkt og korriger i givet fald højden.

Dansk | 93

Startes funktionen ikke på ny ved at trykke på start-stop-tasten 2, mens chockadvarslen er udløst, slukker laseren automatisk efter 2 min og måleværktøjet efter 2 h.

Funktionen chockadvarsel slukkes ved at trykke på start-stop-tasten 2 i 3 s. Er chockadvarslen udløst (chockadvarselsindikator 3 blinker rød), tryk da en gang kort på start-stop-tasten og så igen i 3 s. Er chockadvarslen slukket, slukker chockadvarselsindikatoren 3.

Chockadvarslen tændes ved at trykke på startstop-tasten 2 i 3 s. Chockadvarselsindikatoren 3 lyser grøn hele tiden, og efter 30 s aktiveres chockadvarslen.

Indstillingen af chockadvarselsfunktionen gemmes, när måleværktøjet slukkes.

Nivelleringsnøjagtighed rotationslaser

Påvirkning af målenøjagtighed

Laserens målenøjagtighed påvirkes fremfor alt af omgivelsestemperaturen. Især temperaturforskelle der forløber fra gulvet og opad kan distrahere laserstrålen.

Afvigelserne er af betydning efter en målestrækning på ca. 20 m og kan op til 100 m komme til at udgøre to til fire gange så meget af den afvigelsen, der kan konstateres ved 20 m.

Da temperaturlaget er størst i nærheden af jorden/gulvet, bør måleværktøjet altid være monteret på et stativ fra en målestrækning på 20 m. Stil desuden så vidt muligt måleværktøjet i midten af arbejdsfladen.

Måleværktøjets nøjagtighedskontrol

Udover eksterne påvirkninger kan også værktøjsspecifikke påvirkninger (som f.eks. styrt eller kraftige stød) føre til afvigelser. Kontrollér derfor måleværktøjets nøjagtighed, før arbejdet startes.

Til kontrolarbejdet har man brug for en fri målestrækning på 20 m på fast undergrund mellem to vægge A og B. Der skal gennemføres en omslagsmåling via de to akser X og Y (positiv og negativ) (4 komplette målinger).

- Montér måleværktøjet på et stativ i nærhe- den af væg A eller stil det på en fast, lige undergrund. Tænd for måleværktøjet.

- Marker laserstrålens midte på væggen A, när nivelleringen er afsluttet (punkt I).

- Drej måleværktøjet 180°, lad det nivellere og marker laserstrålens midte på væggen B overfor (punkt II).

- Placér måleværktøjet – uden at dreje det – i nærheden af væg B, tænd for det og lad det indnivellere.

- Indstil måleværktøjet i højden på en sådan måde (ved hjælp af stativet eller i givet fald ved at lægge noget ind under), at laserstrålens midte nøjagtigt rammer det tidligere markerede punkt II på væggen B.

94 | Dansk

• Drej måleværktøjet 180°, uden at højden ændres. Lad det nivellere og marker laserstrålens midte på væggen A (punkt III). Sørg for, at punktet III ligger så lodret som muligt over hhv. under punktet I.
• Forskellen d mellem de to markerede punkter I og III på væggen A er måleværktøjets faktiske afvigelse for den målte akse.

Gentag målingen for de tre andre akser. Drej måleværktøjet før hver måling 90°.

På målestrækningen 2 x 20 m = 40 m er den max. tilladte afvigelse:

40 m x ±0,08 mm/m = ±3,2 mm.

Differencen d mellem punkterne 1 og 111 må som følge heraf max. være 3,2 mm ved hver enkel af de fire måleprocesser.

Skulle måleværktøjet overskride den max. afvigelse under en af de fire målinger, bør det kontrolleres på et autoriseret Bosch værksted.

Arbejdsvejledning

Anvend altid kun midten af laserlinjen til at markere. Laserlinjens bredde ændrer sig med afstanden.

Specielle laserbriller (tilbehør)

De specielle laserbriller bortfiltrerer omgivelseslyset. Derved fremkommer laserens røde lys noget lysere for øjet.

Anvend ikke de specielle laserbriller som beskyttelsesbriller. Laserbrillerne anvendes til bedre at kunne se laserstrålen, de beskytter dog ikke mod laserstråler.
Anvend ikke de specielle laserbriller som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver.

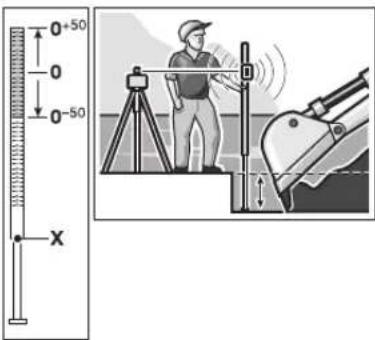

Arbejde med lasermodtager (tilbehør)

Under ugunstige lysforhold (lyse omgivelser, direkte solstråler) og inden for store afstande bruges lasermodtageren for bedre at kunne finde laserstrålen 20.

Læs og følg driftsvejledningen til lasermodtageren, før den tages i brug.

Arbejde med stativet (tilbehør)

Måleværktøjet er udstyret med en 5/8"-stativholder til vandret drift på et stativ. Anbring måleværktøjets stativholder 12 på stativets 5/8"-gevind og skru det fast med stativets stilleskrue.

Har stativet 18 en målskala med udtræk, kan du indstille højdeforskydningen direkte.

Arbejde med målepladen (tilbehør)

Vha. målepladen 22 overføres laserhøjden til en væg.

Med nulfeltet og skalaen kan du måle forskydningen til den ønskede højde og overføre den til et andet sted. Dermed

bortfalder den nøjagtige indstilling af måleværktøjet til den højde, der skal overføres.

Målepladen 22 har en refleksbelægning, som gør det nemmere at se laserstrålen ved større afstsand eller hvis solen er meget stærk. Lysstyrkeforstærkningen kan kun erkendes, hvis du retter blikket mod målepladen parallelt med laserstrålen.

Dansk | 95

Arbejde med målepladen (tilbehør)

Til kontrol af hvor jævn undergrunden er eller til overførsel af skrånende terræn/hældninger anbefales det at bruge målepladen 19 sammen med lasermodtageren.

På målepladen 19 ses foroven en relativ måleskala (±50 cm). Dennes nulhøjde kan du indstille forneden på udtrækket. Dermed kan afvigelser fra den indstillede højde aflæses direkte.

Eksempler på arbejde

Kontrol af udgravningers dybde (se Fig. A)

Stil måleværktøjet på et stabilt underlag eller monter det på et stativ 18.

Arbejde med stativ: Indstil laserstrålen på den ønskede højde. Overfør hhv. kontroller højden på målstedet.

Arbejde uden stativ: Find frem til højdenforskelen mellem laserstråle og højde på referencepunktet vha. målepladen 22. Overfør hhv. kontroller den målte højdeforskel på målstedet.

Når der måles over store afstande, bør du altid opstille måleværktøjet midt på arbejdsfladen og på et stativ for at reducere fejlpåvirkninger.

Monter måleværktøjet på stativet til arbejde på usikker undergrund 18. Vær opmærksom på, at chockadvarselsfunktionen er aktiveret for at undgå fejlmålinger, hvis undergrunden/jorden/gulvet skulle bevæge sig eller måleværktøjet udsættes for vibrationer.

Oversigt over indikatorer

	Laserstråle	Laserens rotation	grøn rød grøn rød
Måleværktøj tændes (1 s selvtest) ●		●	●
Ind- eller efternivellering 2x/s ○ 2x/s
Måleværktøj indnivelleret/klar til drift ●	●	●
Selvnivelleringsområde overskredet 2x/s ○		●
Chockadvarsel aktiveret ●
Chockadvarsel udløst 2x/s ○ 2x/s
Batterispænding for ≤2 h drift 2 x / s
Batteri tom ○ ○ ●
	2x/s	Blinkfrekvens (to gange på et sekund)
	●	Kontinuerlig drift
	○	Funktion stoppet

Bosch Power Tools 2 610 A13 330 | (5.8.10)

96 | Dansk

Dyp ikke rotationslaseren og ladeaggregatet i vand eller andre væsker.

Tør snavs af værktøjet med en fugtig, blød klud. Anvend ikke rengørings- eller opløsningsmidler.

Rengør især fladerne ved laserens udgangsåbning på rotationslaseren med regelmæssige mellemrum og fjern fnug.

Skulle rotationslaser eller ladeaggregat trods omhyggelig fabrikation og kontrol alligevel holde op med at fungere, skal reparationen udføres af et autoriseret servicecenter for Bosch el-værktøj. Åbn ikke selv rotationslaseren og ladeaggregatet.

Det 10-cifrede typenummer på rotationslaserens og ladeaggregatets typeskilt skal altid angives ved forespørgsler og bestilling af reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.

Dansk

Rotationslaser, ladeaggregat, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke rotationslaser, ladeaggregat og akkuer/batterier ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF skal kasseret måleværktøj samt ladeaggregater og iht. det europæiske direktiv 2006/66/EF skal defekte eller nedslidte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Akkuer/batterier:

Ni-MH: Nikkel-metalhydrid

Ret til ændringer forbeholdes.

Svenska | 97

Säkerhetsanvisningar

Rotationslaser

Funktionsbeskrivning

Laserbriller (tilbehør)

Til arbeid med lasermottakeren må du lese og følge denne driftsinstruksen.

Kundeservice og kunderådgivning
