Тип продукта	Лазерный дальномер
Бренд	Bosch
Модель	GRL 400 H Professional
Диапазон измерения	от 0,05 до 40 м
Точность измерения	± 1,5 мм
Класс лазера	2
Длина волны лазера	635 нм
Единицы измерения	м, фут, дюйм
Функции	Измерение расстояния, площади, объема, встроенный инклинометр
Питание	2 батарейки AAA (1,5 В)
Время работы	До 10 000 измерений
Размеры (Д × Ш × В)	120 × 60 × 30 мм
Вес	180 г (с батарейками)
Рабочая температура	от -10 °C до +50 °C
Хранение	от -20 °C до +70 °C
Дисплей	ЖК-экран с подсветкой
Защита	IP54 (защита от пыли и брызг)
Уход	Чистить мягкой сухой тканью
Безопасность	Не смотрите прямо на лазерный луч
Запасные части	Батарейки, транспортировочный ремень
Ремонтопригодность	Сервисный центр Bosch
Гарантия	2 года

Часто задаваемые вопросы - GRL 400 H Professional BOSCH

Как заменить батарейки в лазерном дальномере Bosch GRL 400 H Professional?

Откройте отсек для батареек, расположенный сзади устройства. Вставьте две батарейки AAA, соблюдая полярность. Закройте крышку.

Что делать, если устройство показывает 'Error' при измерении?

Проверьте, что целевая поверхность достаточно отражающая и чистая. Попробуйте измерить на более светлой точке или используйте целевую пластину. Если ошибка сохраняется, перезапустите устройство.

Опасен ли лазер для глаз?

Bosch GRL 400 H Professional использует лазер класса 2. Не смотрите прямо на луч и не направляйте его в глаза другим людям.

Как использовать функцию встроенного инклинометра?

Поместите устройство на ровную поверхность. Инклинометр активируется автоматически и отображает угол на экране. Вы можете использовать его для проверки горизонтальности или наклона.

Какова максимальная дальность дальномера?

Максимальная дальность составляет 40 метров при нормальном освещении. Для внешних измерений целевая пластина может улучшить дальность.

Как чистить устройство, не повредив его?

Используйте мягкую сухую ткань. Не используйте агрессивные химические вещества. Осторожно очищайте окно лазера.

Водонепроницаемо ли устройство?

Оно имеет сертификат IP54, что защищает от пыли и водяных брызг. Не предназначено для погружения в воду.

Как переключаться между единицами измерения?

Нажимайте кнопку 'Unit' (или 'м/фут/дюйм'), пока не отобразится нужная единица (метры, футы или дюймы).

Где найти запасные части или ремонт?

Обратитесь в сервисный центр Bosch или в авторизованный ремонтный центр. Стандартные батарейки доступны в магазинах.

Как откалибровать дальномер, если измерения неточны?

Датчик откалиброван на заводе. Если вы подозреваете отклонение, выполните измерение на известном эталонном расстоянии (например, 1 м) и сравните. При несоответствии обратитесь в сервисный центр Bosch.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GRL 400 H Professional BOSCH

ru Originalidad руководство по

эксплуатации

Русский ...... Страница 192

19400 Koprwπi - Αθήνα

Tel.: [phone]

Fax: [phone]

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tel.: [phone]

Fax: [phone]

Απόσυρση

Указания по безопасности

Строительный лазер

Для обеспечения безопасной и надежной работы с измерительным инструментом должны быть прочитаны и соблюдаться все инструкции. Никогда не

доводите предупредительные таблички на измерительном инструменте до состояния неузнаваемости. ХОРОШО СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ.

▶ Внимание – использование других не упомянутых здесь элементов управления и регулирования или других методов эксплуатации может подвергнуть Вас опасному для здоровья излучению.

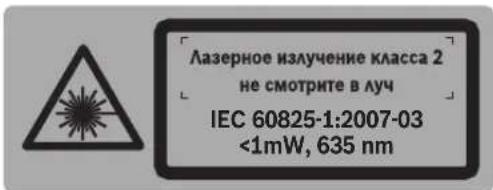

Измерительный инструмент поставляется с предупредительной табличкой на английском языке (на странице с изображением измерительного инструмента показана под 14).

▶ Перед первым запуском в эксплуатацию заклейте английский текст предупредительной таблички наклейкой на Вашем родном языке, которая входит в объем поставки.
Не направляйте лазерный луч на людей или животных и не смотрите сами в лазерный луч. Настоящий измерительный инструмент создает лазерное излучение класса 2 согласно IEC 60825-1. Этим излучением Вы можете непреднамеренно ослепить людей.
▶ Не применяйте лазерные очки в качестве защитных очков. Лазерные очки служат для лучшего распознавания лазерного луча, однако они не защищают от лазерного излучения.

▶ Не применяйте лазерные очки в качестве солнечных очков или в уличном движении. Лазерные очки не дают полной защиты от ультрафиолетового излучения и ухудшают восприятие красок.

Ремонт Вашего измерительного инструмента поручайте только квалифицированному персоналу, используя только оригинальные запасные части. Этим обеспечивается безопасность измерительного инструмента.

▶ Не разрешайте детям пользоваться лазерным измерительным инструментом без надзора. Они могут неумышленно ослепить людей.

▶ Не работайте с измерительным инструментом во взрывоопасной среде, поблизости от горючих жидкостей, газов и пыли. В измерительном инструменте могут образоваться искры, от которых может воспламениться пыль или пары.

▶ Не вскрывайте аккумуляторный блок. Существует опасность короткого замыкания.

Защищайте аккумуляторный блок от высоких температур, напр., от длительного нагревания на солнце, от огня, воды и влаги. Существует опасность взрыва.

Держите неиспользуемый аккумуляторный блок вдали от скрепок, монет, ключей, гвоздей, винтов и других металлических предметов, которые могут вызвать перемыкание контактов. Короткое замыкание между контактами аккумуляторной батарей может приводить к ожогам или пожару.

Заряжайте аккумуляторный блок только с помощью указанного в этой инструкции зарядного устройства. При использовании зарядного устройства, предназначенного для определенного типа аккумуляторных батарей, с другими батареями существует опасность пожара.

- Используйте только оригинальные аккумуляторные батареи Bosch с напряжением, указанным на заводской табличке Вашего измерительного инструмента.

Русский | 193

Использование других аккумуляторных блоков, напр., подделок, восстановленных аккумуляторных батарей или аккумуляторных батарей других производителей, чревато опасностью травм и материального ущерба в результате их взрыва.

Зарядное устройство аккумулятора

Прочтите все указания и инструкции по технике безопасности.

Упущения в отношении указаний и инструкций по технике безопасности могут стать причиной поражения электрическим током, пожара и тяжелых травм.

Защищайте зарядное устройство от дождя и сырости. Проникновение воды в зарядное устройство повышает риск поражения электротоком.

Не заряжайте в зарядном устройстве аккумуляторные батареи других производителей. Зарядное устройство предназначено для зарядки аккумуляторного блока Bosch, используемого во вращающемся лазере. Зарядка аккумуляторных батарей других производителей чревата опасностью пожара и взрыва.
Содержите зарядное устройство в чистоте. Загрязнения вызывают опасность поражения электротоком.
▶ Перед каждым использованием проверяйте зарядное устройство, кабель и штепсельную вилку. Не пользуйтесь зарядным устройством с обнаруженными повреждениями. Не вскрывайте самостоятельно зарядное устройство, а поручайте ремонт квалифицированному специалисту и обязательно с использованием оригинальных запчастей. Поврежденные зарядные устройства, кабель и штепсельная вилка повышают риск поражения электротоком.
▶ Не ставьте зарядное устройство во включенном состоянии на легко воспламеняющиеся материалы (например, бумагу, текстиль и т.п.) или рядом с горючими веществами. Нагрев зарядного устройства при зарядке создает опасность возникновения пожара.

▶ При неправильном использовании из аккумулятора может потечь жидкость. Избегайте соприкосновения с ней. При случайном контакте промойте водой. Если эта жидкость попадет в глаза, то дополнительно обратитесь за помощью к врачу. Вытекающая аккумуляторная жидкость может привести к раздражению кожи или к ожогам.
▶ Следите за детьми, чтобы они не играли с этим зарядным устройством.
Детям и лицам с умственными или физическими ограничениями разрешается пользоваться зарядным устройством только под наблюдением или при получении инструктажа относительно правил пользования зарядным устройством. Тщательный инструктаж снижает риск неправильного пользования и получения травм.

Описание функции

Пожалуйста, откройте раскладные страницы с изображением строительного лазера и зарядного устройства и оставляйте эти страницы открытыми, пока Вы изучаете руководство по эксплуатации.

Применение по назначению

Строительный лазер

Измерительный инструмент предназначен для определения и проверки точно горизонтальных линий. Измерительный инструмент не предназначен для вертикального нивелирования.

Измерительный инструмент пригоден для использования на открытом воздухе.

Зарядное устройство аккумулятора

Пользуйтесь зарядным устройством только в том случае, если Вы в состоянии полностью оценить его функции и привести их в действие или получили соответствующие указания.

194 | Русский

Технические данные

Строительный лазер GRL 400 H
	Professional
Товарный No 3 601 K61 800
Рабочий диапазон (радиус) 1) – без лазерного приемника ок.– с лазерным приемником ок.	10 м200 м
Точность нивелирования 1) 2)	± 0,08 мм/м
Типичный диапазон автоматического нивелирования	±8 % (±5°)
Типичное время нивелирования	15 с
Скорость вращения	600 мин -1
Рабочая температура	-10 ... +50 °C
Температура хранения	-20 ... +70 °C
Относительная влажность воздуха не более	90 %
Класс лазера	2
Тип лазера	635 нм, <1 мВт
Ø лазерного луча у отверстия выхода ок. 1)	5 мм
Гнездо под штатив (горизонтальное)	5/8"-11
Аккумуляторные батареи (NiMH)Батареи (щелочные)	2 x 1 , 2 В Н Р 2 0 ( D ) ( 92 x 1,5 В LR20 (D)
Продолжительность работы, ок.– Аккумуляторные батареи (NiMH)– Батареи (щелочные)	30 ч50 ч
Вес согласно EPTA-Procedure 01/2003	1,8 кг
Размеры (длина х ширина х высота)	183 x 170 x 188 мм
Степень защиты	IP 65 (пыленепроницаемость изащита от водяных струй)

1) при 20 °C
2) вдоль осей
Учитывайте товарный номер на заводской табличке Вашего измерительного инструмента, торговые названия отдельных инструментов могут различаться.
Однозначная идентификация Вашего измерительного инструмента возможна по серийному номеру 13 на заводской табличке.

Русский | 195

Зарядное устройство

Товарный No 2 610 A13 782
Номинальное напряжение	В~ 100–240
Частота	Гц 50/60
Зарядное напряжение аккумулятора	В= 7,5
Зарядный ток	А	1,0
Допустимый диапазон температуры при зарядке	°C 0–45
Время зарядки	ч	14
Число элементов аккумулятора		2
Номинальное напряжение (Аккумуляторы)	В= 2 x 1,2
Вес согласно EPTA-Procedure 01/2003	кг 0,2
Класс защиты		☐/II

Изображенные составные части

Нумерация изображенных компонентов выполнена по рисункам строительного лазера и зарядного устройства на страницах с иллюстрациями.

1 Индикатор автоматического нивелирования
2 Выключатель/кнопка предупреждения о сотрясениях
3 Индикатор предупреждения о сотрясениях
4 Изменяемый лазерный луч
5 Отверстие для выхода лазерного луча
6 Индикатор заряда батареи
7 Аккумуляторный блок
8 Отсек для батарей
9 Фиксатор батарейного отсека
10 Фиксатор аккумуляторного блока
11 Гнездо для штекера зарядного устройства

12 Гнездо под штатив 5/8"
13 Серийный номер
14 Предупредительная табличка лазерного излучения
15 Зарядное устройство
16 Штепсель зарядного устройства
17 Зарядный штекер
18 Штатив*
19 Дальномерная рейка строительного лазера*
20 Лазерный приемник*
21 Очки для работы с лазерным инструментом*
22 Измерительный шаблон с опорой*
23 Держатель*
24 Футляр
* Изображенные или описанные принадлежности не входят в стандартный комплект поставки.

196 | Русский

Сборка

Питание строительного лазера

Эксплуатация с батареями/аккумуляторными батареями

В измерительном инструменте рекомендуется использовать щелочно-марганцевые батарейки или аккумуляторные батареи.

Чтобы открыть батарейный отсек 8, поверните фиксатор 9 в положение 📋 вытащите батарейный отсек.

При установке батарей следите за правильной направленностью полюсов согласно изображению в батарейном отсеке.

Всегда заменяйте все батарейки одновременно. Применяйте только батарейки одного изготовителя и с одинаковой емкостью.

Закройте батарейный отсек 8 и поверните фиксатор 9 в положение

Если Вы неправильно вложили батареи, измерительный инструмент не включится. Вставьте батареи с правильной направленностью полюсов.

Если Вы не пользуетесь продолжительное время измерительным инструментом, то батарейки должны быть вынуты из инструмента. При продолжительном хранении батарейки могут окислиться и разрядиться.

Эксплуатация с аккумуляторным блоком

Перед первой эксплуатацией зарядите аккумуляторный блок 7. Аккумуляторный блок можно зарядить только с помощью предусмотренного для этого зарядного устройства 15.

▶ Учитывайте напряжение сети!

Напряжение источника тока должно соответствовать данным на заводской табличке зарядного устройства. Зарядные устройства на 230 В могут работать также и при напряжении 220 В.

Вставьте штепсель 16, соответствующий Вашей сети, в зарядное устройство 15, чтобы он вошел в зацепление.

Вставьте зарядный штекер 17 зарядного устройства в гнездо 11 аккумуляторного блока. Подключите зарядное устройство к сети. Аккумуляторный блок требует для зарядки ок. 14 час. Зарядное устройство и аккумуляторный блок защищены от перезаряда.

Если аккумулятор блок новый или не был в пользовании долгое время, полная мощность достигается только прибл. через 5 циклов зарядки/разрядки.

Не заряжайте аккумуляторный блок 7 каждый раз после пользования, иначе это скажется на его емкости. Заряжайте аккумуляторный блок только тогда, если начал мигать или светиться индикатор заряда батареи 6.

Значительное сокращение продолжительности работы после заряда говорит о том, что аккумуляторный блок отработал свой ресурс и должен быть заменен.

При разряженном аккумуляторном блоке Вы можете работать с измерительным инструментом от зарядного устройства 15, если последнее подключено к электрической сети. Выключите измерительный инструмент, зарядите аккумуляторный блок в течение прибл. 10 мин и опять включите измерительный инструмент с подключенным зарядным устройством.

Чтобы поменять аккумуляторный блок 7, поверните фиксатор 10 в положение 🌐 вытащите аккумуляторный блок 7.

Вставьте новый аккумуляторный блок и поверните фиксатор 10 в положение 🔒

▶ Вынимайте аккумуляторный блок, если Вы длительное время не будете пользоваться измерительным инструментом.

При длительном хранении возможна коррозия или саморазрядка аккумуляторных батарей.

Индикатор заряда батареи

Если индикатор заряда батареи 6 начал мигать красным цветом, измерительный инструмент может работать еще 2 часа.

Если индикатор заряда батареи 6 начал светиться красным цветом, измерения больше не возможны. Измерительный инструмент автоматически отключается по истечении 1 мин.

Русский | 197

Работа с инструментом

Начало работы со строительным лазером

Защищайте измерительный инструмент от влаги и прямых солнечных лучей.
▶ Не подвергайте измерительный инструмент воздействию экстремальных температур и температурных перепадов. В частности, не оставляйте его на длительное время в машине. При больших перепадах температуры сначала дайте измерительному инструменту стабилизировать свою температуру, прежде чем начинать работать с ним. Экстремальные температуры и температурные перепады могут отрицательно влиять на точность измерительного инструмента.
Избегайте сильных толчков и падений измерительного прибора. После сильных внешних воздействий на измерительный инструмент рекомендуется проверить его точность, прежде чем продолжать работать с инструментом (см. «Точность нивелирования строительного лазера», стр. 199).

Установка измерительного инструмента

Установите измерительный инструмент на стабильную поверхность или монтируйте его на штативе 18.

Из-за высокой точности нивелирования измерительный инструмент реагирует очень чувствительно на колебания и изменения положения. Следите поэтому за стабильным положением измерительного инструмента, чтобы исключить перерывы в работе из-за дополнительного нивелирования.

Включение/выключение

▶ Не направляйте лазерный луч на людей и животных (в особенности на уровне глаз) и не смотрите на лазерный луч (включая и с большого расстояния.) Сразу же после включения измерительный инструмент излучает переменный лазерный луч 4.

Для включения измерительного инструмента коротко нажмите выключатель 2. Коротко загораются индикаторы 3, 1 и 6. Измеритель-

ный инструмент немедленно начинает автоматическое самонивелирование. Во время нивелирования индикатор нивелирования 1 мигает зеленым цветом, лазер не вращается и мигает.

Измерительный инструмент нивелирован, после того как индикатор нивелирования 1 начинает светиться зеленым цветом и лазер светится. После окончания нивелирования измерительный инструмент автоматически включается в ротационный режим.

Измерительный инструмент работает только в ротационном режиме с постоянной скоростью вращения, которая подходит и для использования лазерного приемника.

При заводской настройке автоматически включается функция предупреждения о сотрясениях, индикатор предупреждения о сотрясениях 3 горит зеленым светом.

Для выключения измерительного инструмента коротко нажмите выключатель 2. При срабатывании функции предупреждения о сотрясениях (индикатор предупреждения о сотрясениях 3 мигает красным цветом) коротко нажмите один раз на выключатель, чтобы включить функцию предупреждения о сотрясениях, и затем еще раз коротко нажмите на выключатель, чтобы выключить измерительный инструмент.

▶ Не оставляйте без присмотра включенный измерительный инструмент и выключайте его после использования. Другие лица могут быть ослеплены лазерным лучом.

В целях экономии батарей измерительный инструмент автоматически отключается, если он более 2 час. находится за пределами автоматического самонивелирования или предупреждение о сотрясениях активировано более 2 час. (см. «Автоматическое самонивелирование строительного лазера», стр. 198). Заново расположите измерительный инструмент и снова включите его.

198 | Русский

Автоматическое самонивелирование строительного лазера

После включения измерительный инструмент проверяет свое горизонтальное положение и автоматически компенсирует все неровности в пределах диапазона самонивелирования, составляющего прибл. 8 % (5°).

Если измерительный инструмент после включения или изменения положения стоит косо более чем на 8 %, автоматическое самонивелирование невозможно. В таком случае ротор останавливается, лазер мигает и индикатор нивелирования 1 светится красным цветом. Расположите измерительный инструмент за- ново и подождите, пока не пройдет автоматическое самонивелирование. Без установки в новое положение лазер автоматически отключается через 2 мин., через 2 час. это происходит также и с измерительным инструментом.

Нивелированный измерительный инструмент постоянно проверяет свое горизонтальное положение. При изменении положения автоматически производится самонивелирование. Во избежание ошибок измерения во время нивелирования ротор останавливается, лазер мигает и индикатор нивелирования 1 мигает зеленым цветом.

Функция предупреждения о сотрясениях

Измерительный инструмент оснащен функцией предупреждения о сотрясениях, которая при изменении положения, сотрясениях измерительного инструмента и вибрации грунта предотвращает самонивелирование на изменившейся высоте и, таким образом, ошибки высоты.

При заводской настройке после включения измерительного инструмента включается функция предупреждения о сотрясениях (индикатор предупреждения о сотрясениях 3 светится непрерывно). Предупреждение о сотрясениях активируется прибл. через 30 с после включения измерительного инструмента или включения функции предупреждения о сотрясениях.

Если при изменении положения измерительного инструмента он выходит за пределы точности нивелирования, равно как и при регистрации сильного сотрясения генерируется предупреждение о сотрясении: Вращение прекращается, лазер мигает, индикатор нивелирования 1 гаснет, индикатор сотрясений 3 мигает красным цветом.

При срабатывании функции предупреждения о сотрясениях коротко нажмите на выключатель 2. Функция предупреждения о сотрясениях опять включается и измерительный инструмент начинает нивелирование. После окончания нивелирования (индикатор автоматического нивелирования 1 светится зеленым цветом) измерительный инструмент автоматически включается в ротационный режим. Проверьте высоту лазерного луча по реперной точке и при необходимости подправьте высоту.

Если после сработавшего предупреждения о сотрясениях функция не будет включена заново нажатием на выключатель 2, лазер автоматически выключается через 2 минуты, через 2 часа это происходит также и с измерительным инструментом.

Чтобы включить функцию предупреждения о сотрясениях, нажимайте выключатель 2 3 с. После сработавшего предупреждения о сотрясениях (индикатор предупреждения о сотрясениях 3 мигает красным цветом) сначала коротко нажмите один раз на выключатель и затем еще раз на 3 с. При выключенной функции предупреждения о сотрясениях индикатор предупреждения о сотрясениях 3 гаснет.

Чтобы включить функцию предупреждения о сотрясениях, нажимайте выключатель 2 3 с. Индикатор предупреждения о сотрясениях 3 светится зеленым цветом, и через 30 с активируется предупреждение о сотрясениях.

При выключении измерительного инструмента настройка функции предупреждения о сотрясениях сохраняется в памяти.

Русский | 199

Точность нивелирования строительного лазера

Факторы, влияющие на точность

Наибольшее влияние на точность оказывает окружающая температура. В особенности изменения температуры по мере удаления от грунта могут вызывать отклонения лазерного луча. Отклонения становятся заметны начиная с длины измерительного участка в 20 м и могут при длине 100 м возрасти в 2–4 раза по сравнению с отклонениями на участке 20 м. Поскольку перепад температуры наиболее ощутим вблизи грунта, то на участках длиной свыше 20 м измерительный инструмент следует устанавливать на штатив. Кроме того, устанавливайте измерительный инструмент, по возможности, в середине рабочей площади.

Контроль точности измерительного инструмента

Наряду с внешними факторами отклонения могут вызываться также и причинами, кроющимися в самом измерительном инструменте (например, падениями или сильными толчками). Поэтому каждый раз до начала работы проверяйте точность измерительного инструмента. Для проверки Вам потребуется свободный участок длиной 20 м на прочном основании между двумя стенами А и В. Вы должны произвести измерения в обоих направлениях (туда и обратно) по осям Х и У (4 полных измерения).

– Установите измерительный инструмент вблизи стены А на штативе или на прочном ровном основании. Включите измерительный инструмент.

– Отметьте по окончании нивелирования центр лазерного луча на стене А (точка 1).

– Поверните измерительный инструмент на 180°, подождите окончания его самонивелирования и отметьте центр лазерного луча на противоположной стене В (точка II).

– Установите измерительный инструмент – не поворачивая его – вблизи стены В, включите его и дайте ему время нивелироваться.

– Выровняйте измерительный инструмент по высоте таким образом (с помощью штатива или подложив что-нибудь по него), чтобы центр лазерного луча точно попадал на предварительно обозначенную на стене В точку II.

200 | Русский

– Поверните измерительный инструмент на 180°, не меняя его высоты. Дайте ему нивелироваться и обозначьте центр лазерного луча на стене А (точка III). Следите за тем, чтобы точка III находилась как можно более отвесно над точкой I или под ней.
- Разница d между отмеченными точками I и Ш на стене A – это фактическое отклонение измерительного инструмента по измеренной оси.

Повторите измерение для других трех осей. Для этого поверните измерительный инструмент до начала каждого измерения соответственно на 90°.

На расстоянии 2 x 20 м = 40 м максимально допустимое отклонение составляет: 40 м x ±0,08 мм/м = ±3,2 мм.

Таким образом, разница d между точками I и III при каждом из четырех измерений не должна превышать макс. 3,2 мм.

При превышении максимального отклонения при одном из четырех измерений измерительный инструмент следует передать сервисной мастерской фирмы Bosch для проверки.

Указания по применению

- Используйте всегда только середину лазерной линии для отметки. Ширина лазерной линии изменяется по мере удаления.

Очки для работы с лазерным инструментом (принадлежности)

Лазерные очки отфильтровывают окружающий свет. Благодаря этому красный свет лазера становится более ярким для человеческого глаза.

▶ Не применяйте лазерные очки в качестве защитных очков. Лазерные очки служат для лучшего распознавания лазерного луча, однако они не защищают от лазерного излучения.
▶ Не применяйте лазерные очки в качестве солнечных очков или в уличном движении. Лазерные очки не дают полной защиты от ультрафиолетового излучения и ухудшают восприятие красок.

Работа с лазерным приемником (принадлежности)

При неблагоприятной освещенности (светлое окружение, прямые солнечные лучи) и на большом расстоянии используйте для лучшего нахождения лазерного луча лазерный приемник 20.

Перед работой с лазерным приемником прочитайте и соблюдайте указания его инструкции по эксплуатации.

Работа со штативом (принадлежности)

Измерительный инструмент имеет гнездо под штатив 5/8" для горизонтального режима работы со штативом. Установите измерительный инструмент гнездом под штатив 12 на резьбу 5/8" штатива и зафиксируйте его с помощью крепежного винта штатива.

На штативе 18 с размерной шкалой на выдвижной части Вы можете непосредственно установить смещение по высоте.

Русский | 201

Работа с измерительным шаблоном (принадлежности)

С помощью измерительного шаблона 22 можно переносить высоту лазера на стену.

С помощью нуля и шкалы можно из- мерить расстояние до желаемой высоты

и перенести его на другое место. Благодаря этому не нужно настраивать измерительный инструмент на переносимую высоту.

Для улучшения видимости лазерного луча на большом расстоянии и при сильном солнце измерительный шаблон 22 имеет отражающее покрытие. Однако усиление яркости заметно только, если смотреть на измерительный шаблон параллельно лазерному лучу.

Работа с дальномерной рейкой (принадлежности)

Для проверки неровностей и переноса наклонов рекомендуется использовать дальномерную рейку 19 с лазерным приемником.

В верхней части дальномерной рейки 19 нанесена относительная измерительная шкала (±50 см). Нуль задается внизу на выдвижной части. Благодаря этому можно сразу видеть отклонения от заданной высоты.

Примеры возможных видов работы

Проверка глубины котлованов (см. рис. А)

Установите измерительный инструмент на стабильную поверхность или монтируйте его на штативе 18.

Работа со штативом: Направьте лазерный луч на нужную высоту. Перенесите/проверьте высоту в точке назначения.

Работа без штатива: С помощью измерительного шаблона 22 определите разницу в высоте между лазерным лучом и высотой реперной точки. Перенесите/проверьте измеренную разницу в высоте в точке назначения.

При измерении на больших расстояниях во избежание помех измерительный инструмент рекомендуется устанавливать на штативе в центре рабочей зоны.

При работах на нестабильном грунте установите измерительный инструмент на штатив 18. Следите за тем, чтобы функция предупреждения о сотрясениях была активирована: это поможет Вам избежать ошибок измерения при сотрясениях грунта или измерительного инструмента.

202 | Русский

Обзор индикаторов

	Лазерный луч	Вращение лазерного луча	зеле- ный	крас- ный	зеле- ный	крас- ный
Измерительный инструмент включен(1 с самотестирование) ●	●		●
Нивелирование	2x/c				○
Измерительный инструмент нивелирован/готов к работе ● ● ●
Выход за пределы диапазона самонивелирования 2x/c ○	●
Активировано предупреждение о сотрясениях ●
Сработало предупреждение о сотрясениях	2x/c	○				2x/c
Зарядки батареи хватит на ≤ 2 час. работы 2 x / c
Батареи разряжены ○ ○	●
	2x/c	Частота мигания (два раза в секунду)
	●	Продолжительный режим
	○	Функция деактивирована

Техобслуживание и сервис

Техобслуживание и очистка

Всегда содержите строительный лазер и зарядное устройство в чистоте.

Не погружайте строительный лазер и зарядное устройство в воду или другие жидкости.

Вытирайте загрязнения сухой и мягкой тряпкой. Не используйте никаких очищающих средств или растворителей.

В особенности регулярно прочищайте на строительном лазере поверхности возле отверстия для выхода лазерного луча, следите при этом за тем, чтобы не оставалось ворсинок.

Если строительный лазер или зарядное устройство несмотря на тщательные методы изготовления и испытания все-таки выйдет из строя, то за ремонтом следует обратиться в авторизованную мастерскую для

электроинструментов Bosch. Не открывайте самостоятельно строительный лазер и зарядное устройство.

При возникновении вопросов и для заказа запчастей, пожалуйста, обязательно указывайте десятизначный номер строительного лазера/зарядного устройства по заводской табличке.

Сервисное обслуживание и консультация покупателей

Сервисный отдел ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта, а также по запчастям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу:

www.bosch-pt.com

Коллектив консультантов Bosch охотно поможет Вам в вопросах покупки, применения и настройки продуктов и принадлежностей.

Русский | 203

Для региона: Россия, Беларусь, Казахстан

Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изготовителя производятся на террито- рии всех стран только в фирменных или авто- ризованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контра- фактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контра- фактной продукции преследуется по Закону в административном и уголовном порядке.

Россия

ООО «Роберт Бош»

Сервисный центр по обслуживанию электроинструмента

ул. Академика Королева, стр. 13/5 129515, Москва

Россия

Tel.: [phone]

E-Mail: [e-mail]

Полную информацию о расположении сервисных центров Вы можете получить на официальном сайте www.bosch-pt.ru либо по телефону справочно-сервисной службы Bosch 8-800-100-8007 (звонок бесплатный).

Беларусь

ИП «Роберт Бош» ООО

Сервисный центр по обслуживанию электроинструмента

ул. Тимирязева, 65А-020

220035, г. Минск

Беларусь

Tel.: [phone]

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Официальный сайт: www.bosch-pt.by

Казахстан

ТОО «Роберт Бош»

Сервисный центр по обслуживанию

электроинструмента

ул. Сейфуллина 51

050037 г. Алматы

Казахстан

Teʌ.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Официальный сайт: www.bosch-pt.kz

Утилизация

Строительный лазер, зарядное устройство, принадлежности и упаковку следует утилизировать безопасным для окружающей среды образом.

Не выбрасывайте строительный лазер, зарядное устройство и аккумуляторные батареи/батарейки в бытовой мусор!

Только для стран-членов ЕС:

В соответствии с европейской директивой 2002/96/EC отслужившие электроинструменты и зарядные устройства и в соответствии с европейской директи-

вой 2006/66/EC поврежденные либо отработанные аккумуляторы/батарейки нужно собирать отдельно и сдавать на экологически чистую рекуперацию.

Аккумуляторы, батареи:

Ni-MH: Никель-металл-гибрид

Возможны изменения.

204 | Українська

16 Штепсель зарядного пристрою

17 Зарядний штекер

18 Штатив*

40 м x ±0,08 мм/м = ±3,2 мм.

Акумулятори/батарейки:

Работа с батерии/акумулаторни батерии

Работа с акумулаторна батерия

Сервиз и консултации
