Obsah dodávky

• Stolová okrúžná píla (nezmontovaná)
• Vrecko so skrútkami
• Vrecko s príslušenstvom
• Vrecko so štítkami
• Náradie pre výmenu pílového kotúča
- Originálný návod na použitie
- Návod na zostavenie píly
- Posúvač

Kompletný zoznam dodávky môžete nájst' v priloženom návode na zostavenie píly.

príp.poškodenia dopravou

Výhrady oznámte okamžite obchodníkovi, podávateľovi príp-výrobcovi.Neskoré reklamácie nebudú uznané.

Hodnoty hluku

Prevádzka píly so seriovým pílovým kotúčom.

Toleračný meriacie faktor: K = 4 dB

Hladina akustického výkona podľa DIN EN ISO 3746

	Hladina výkona	a Zastického hladina akustického výkona
Vol'nobeh	L_WA = 80,6 dB(A)	L_WA = 105 dB(A)
Zat'aženie	L_WA = 104,6 dB(A)

Hladina skustického tlaku na pracovisku podľa DIN EN ISO 11202

Vol'nobeh	L_PA = 80,5 dB(A)
Zat'aženie	L_PA = 90,9 dB(A)

Uvádzané hodnoty sú emisné hodnoty a nemusia tým zároveň predstavovat' aj bezpečné hodnoty pre pracovisko.Hoci existuje závislost' medzi úrovňou emisií a imisií,nie je môžné z toho spolahlivo odvodit,či sú alebo nie sú potrebné dodatočné bezpečnostné opatrenia.Faktory.ktoré môžu ovplyvňovať súčasnú imisnú hladinu na pracovisku,zahrňajú dlžku práce s pílou,osobitost' pracovného priestoru a iné zdroje hluku na pracovisku napr.počet strojov a hluk z ostatných výrobných procesov.Prípustné hodnoty pre pracoviská sa môžu meniť v závislosti od štátných norem alebo miest- nych predpisov.

Táto informácia má pomôct' užívatel'ovi.

Prevádzkové časy

Prosíme, dbajte na štátno-právne (regionálne) predpisy pre ochranu proti hluku.

Symboly stroja

Kryt kotúča, roztvárací klein a pílový kotúč sú v poriadku?

Dorazy sú nastavené a posúvač pripravený?

Elektrické prístroje nepatria do domového odpadu. Pre stroje, príslušenstvo a balenie zaistite recykláciu, ktorá nazaťažuje životné prostredie.

Podľa smernice ES 2012/19/EU o elektro- a elektronických starých prístrojách,je nutné tieto prístroje jednotlivo zhromaždovať a dodat’ k ekologické recyklácii.

Hroziacie nebezpečenstvo alebo nebezpečná situácia. Nerešpektovánie tohto pokynu môže mať za následok zranenia alebo materiálné škody.

Dôležité upozornenia k správnému zaobchádzaniu. Nedodržanie týchto upozornení môže spôsobit' poruchy stroja.

Upozornenia pre užívatel'a. Tieto upozornenia Vám pomôžu využit' optimálne všetky funkcie.

Vymedzenie určenia na stanovený účel

• Stolová okružná píla je výlučne určená pre pozdížné a príčné rezanie masívného dreva a doskových materiálov ako sú drevotrieskové dosky, stolárské dosky a Mdf dosky, alebo pre pravouhlé rezy pilovým kotúčom z tvrdenej ocele s priemerom medzi 300 a 315 mm.
• Použitie pílových kotúčov z rýchloreznej ocele(vysoko legovaná ocel') nie je povolené.Tieto kotúče sú príliš tvrdé a krehké.Vzniká nebezpečenstvo prasknutia a rozletění zvyškov kotúča do okolia.
• Príčné rezy je treba vykonávať vždy s priečným dorazom.
• Spracúvať môžu byť len predmety,ktoré bezpečne leží na stole a dajú sa bezpečne posúvať.
• K Vymedzeniu určenia na stanovený účel patrí tiež dodržanie od výrobca predpísaných pokynov pre prevádzku,údržbu a opravy stroja a dodržanie všetkých bezpečnostných pokynov.
• Rovnako je nutné dodržiavať súbor pravidiel na ochranu pred úrazom a všeobecne známé poznatky pracovne-medicinské a bezpečnostne-technické.
• Každé iné použitie stroja, ako je tu určené, platí ako nepri- merané a nepatrí do okruhu vymedzenia určení použitie stro- ja. Za škody každého druhu, ktoré z toho vyplynú, výrobca neručí. Riziko nesie sám užívatel'.
• Svojvolné zmeny na píle vylučujú ručenie výrobcu za škody a chýby každého druhu, ktoré z toho vyplynú.
• Stroj môžu používať iba osoby,ktoré sú s ním oboznámené a poučené o nebezpečenstvách vyplývajúcích z jeho používania. Opravárské práce môže vykonávať len autorizovaný servis.
  ■ Stroj nesmie byť prevádzkovaný v explozívnom prostredí.
• Z rezaného materiálu je potrebné odstránit' všetky kovové predmety(klince,spony atd').
• Osoby mladšie ako 18 rokov nesmie stroj prevádzkovať.

Zvyškové riziká

I pri použití stroja, zodpovedajúc jeho určeniu, môžu i pri dodržaní zvyklých bezpečnostných predpisov, vznikať zvyškové riziká na základe konštrukcíte stroja a účelu jeho použitia.

Zvyškové riziká sa dajú znížit' na minimum,ak sa budú celkove dodržovat' všetky Bezpečnostné upozornenia,pokyny Vymedzenia určenia použitia stroja a Návod na prevádzku.

Ohľaduplnosť a opatrnosť znižujú riziko úrazu osôb alebo vecných škôd.

- Nebezpečenstvo poranenia prstov a rúk od pílového kotúča alebo rezaného materiálu. Použite ochranné rukavice(napr.výmena pílového kotúče).

• Nebezpečenstvo poranenia pri odstráňovaní pilín zo stola kým kotúč ešte beží. Odstránenie pilín zo stola vykonávajte po zastaveni kotúča.
• Poranenie vymrštenými častmi obrobku.
  ■ Spätný úder obrobku alebo jeho častí.
• Prasknutie kotúča a vymrštenie jeho častí.
• Pílu prevádzkujte len s kompletne nasadenými a namontovanými ochrannými prvky a na píle nemeňte nič, čo by mohlo poškodit bezpečnosť prevádzky.

- Ohrozenie el.prúdom pri použitiu nepredpisových el.prípojov a vedenia.

- Nebezpečenstvo úrazu el.prúdom pri dotyke častí pod prúdom(otvorených časťach).

- Poškodenie sluchu pri dlhšie trvajúcích prácach bez ochranných sluchadel.

Okrem toho nemôžu, napriek všetkým prijatým opatreniam, vznikat' zretel'né zvyškové riziká. Ale skrytá riziká zostávajú.

Bezpečnost' práce

⚠ Pri neodbornom zaobchádzání môžu byt' drevobrábajúce stroje nebezpečné.Ak sa používajú elektrické stroje,musia sa dodržiavat' základné bezpečnostné opatrenia,aby sa vylúčilo riziko požiaru,riziko úrazu el.prúdom a riziko poranenia osób.

Prečítajte si preto a dodržiavajte pred uvedením stroje do prevádzky, následovné upozorenenia a predpisy pre zamedzenie vzniku úrazu.Rovnako rešpektujte bezpečnostné upozornenia a predpisy platné vo Vašom zamestnaneckom spoločonstve príp.platné v konkrétnej krajine,pre ochranu seba a iných pred možnými poraneniami.

i Bezpečnostné predpisy predajte všetkým osobám,ktoré so strojom pracujú.

• Pred uvedením do prevádzky sa bližšie zoznámte so strojom s pomocou Návodu na použitie.
• Bud'te pozorní.Dávajte pozor na to,čo robíte.K práci pristupujte s rozvahou a rozumom.Stroj nepoužívajte ak ste unavení alebo sta pod vplyvom drog,alkoholu či liekov.Okamih nepozornosti môže privodit' vážné poranenia.
• Vyhnite sa abnormálnému držanie tela.Dbajte na pevný postoj a v každom čase udržujte rovnováhu.
  ■ Noste vhodné pracovné oblečenie:

- žiadné vol'né oblečenie alebo ozdoby.Tieto môžu byt zachytené pohyblivými časťami stroja

— protišmyková obuv

— siet'ka na vlasy,ak máte dlhé vlasy

■ Použite osobní ochrannú výstroj:

- Pre bezchybnú a bezpečnú prevádzku v uzavretých miestnostech musia byť k píle pripojené odsávanie pilín(napr.malý transportný vysavač).

- Potrebné množstvo vzduchu ca.560 m³/hod.,podtlak v odsávacom hrdle 1880 Pa pri rýchlosti vzduchu od 20 m/sec.

— Odsávanie je treba zapnút pred započetím práce.

- Pracovisko udržujte v poriadku! Neporiadok môže spôsobit' úrazy.

■ Berte do úvahy vplyvy okolia:

— Stroj nevystavujte dažđu.

— Nepoužívajte pílu vo vlhkom alebo mokrom prostredí.

- Pílu nepoužívajte v blízkosti horľavých kvapalín alebo plynov.

■ Stroj nesmú prevádzkovat' osoby mladšie ako 18 rokov.

■ Ostatné osoby udržujte d'alej od píly.

Nedovol'te ostatným osobám, zvlášť detom, dotýkať sa stroja alebo kábla.

■ Zaujmite správnú pracovní polohu. Postavte se stranou od nebezpečného okruhu (pílový kotúč).

- Rezať začnite až vtedy, keď pílový kotúč dosiahol potrebný počet otáčok.

- Stroj nepreťažujte! Stroj pracuje lepšie a bezpečnejšie v udanej výkonovej oblast (režime).

- Pílu prevádzkujte len s kompletne a správne pripevnenými ochrannými prvky a na píle nemeňte nič, čo by mohlo narušit bezpečnosť.

Bezpodmínečne používajte roztvárací klin(v dodávke). Nastavenie a donastavenie klina vid' na obr.11.

■ Ak je stolová vložka vybitá je treba ju vymenit.

- Nepoužívajte nikdy popraskané pílové kotúče alebo kotúče, ktoré zmenili svoj tvar.

- Používajte len ostré pílové kotúče, pretože tupé nielenže zvyšujú riziko spätného nárazu, ale aj zaťažujú motor.

- Nepožívajte kotúče z rýchloreznej oceli(HSS),pretože táto ocel' je tvrdá a krehká.Používajte len kotúče podľa EN 847-1.

⚠ Použitie iných nástrojov a iného príslušenstva môže pre Vás znamenať nebezpečenstvo poranenia.Dbajte,aby pilový kotůč zodpovedal parametrom nižšie uvedeným(rozmery) a bol vhodný pre rezaný materiál.

- Nie je povolené použitie žiadnych prípravkov pre drážky(fréza).

- Píľte vždy len jeden obrobok.Nikdy nepíľte viacero obrobkov alebo zvázok jednotlivýchkusov súčasne.Existuje riziko,že jednotlivé časti budú pílovým kotúčom nekontrolovane zachytené.

- Dbajte,aby odrezky neboly zachytené kotúčom a odmrštené.Odstráňte pilíny,odrezky a d'alšie odpad zo stola.To vykonávajte nie rukami v blízkosti pilového kotúča.

- Pílu nepoužívajte na účely, pre ktoré nie je určená (vid kapitola Vymedzenie určenia na stanovený účel).

■ Z obrobku odstráňte všetky kovové predmety (klince,spony,lanká atd').

- Dbajte na to,aby v rezanom materiáli neboly kábly,lanká,šnúry alebo podobné predmety.

- Píľte iba obrobky, ktoré majú také rozmery, že môžu byť na stole bezpečne položené a bezpečne posúvatelňné.

■ Maximálná hrúbka rezaného dreva je 90 mm.

- Pri priečných rezoch gulatiny je potrebné používať prípravok proti pootočenie dreva.Rovnako je potrebné použit vhodný, na to určený kotúč.

- Pri dlhých rezoch úzkého materiálu použite posúvač(Odstup medzi kotúčem a paralelným dorazom je menšie ako 120mm).

- Pre prítlak úzkého obrobku na paralelný doraz,použite posúvacie drevo.

Nikdy nepoužívajte defektné posúvače alebo posúvacie dreva.

■ Vždy udržujte dostatočný odstup od pílového kotúča.

- Pílový kotúč má ,po vypnutí stroja,zotrvačný chod(dobeh).Predtým,ak odstránite zvyšky re-zania,vyčkajte,kým sa kotúč uplne zastaví.

■ Kotúč nebrzdite bočným tlakom.

- Odstráňte zvyšky rezania(v prípade potreby) zo stroja tak,aby pracovisko nebolo znečistené.Rovnako píliny,otvor pre odchod pílin musí zostat' voľný.

– Kontrole prípojného vedenia (káblov) na poškodenie (alebo či nie sú zapletené)

- Transport pily

– Výmenou pílového (kotúča)

— pustenie píly(aj pri krátkodobých prerušeniach).

– Nástroje (kotúč) udržujte ostré a čisté, aby ste mohli lepšie a bezpečnejšie pracovat'.

- Pred d'alším použitím stroja musia byt ochranné prvky alebo l'ahko poškodené diely skontrolované,či sú schopné bezchybnej a správnej funkcie podľa predpisov.

- Preverte či pohyblivé diely bezchybne fungujú a nie sú zovreté alebo poškodené.

Preverte,či pohyblivé časti bezchybne fungujú a nezasekávajú sa,alebo či nie sú poškodené.Všetky časti musia byt' správne namontované a musia splňať všetky podmienky pre dokonalú funkciu píly.

- Poškodené ochranné prípravky a časti musia byť odborne opravené alebo vymenené v autorizovanej dielni,pokial' nie je v návodu uvedené inak.

- Poškodené alebo nečitatelné štítky(bezpečnostné nálepky) treba nahradiť novými.

■ Nenechajte vo stroji žiadne zastrčené náradie, klůče!

Vždy, pred zapnutím stroja, preverte, či sú montážne klúče alebo nastavovacie náradie, odstránené.

- Nepoužívanú pílu uskladnite na suchom uzamknutom mieste, kam deti nemajú prístup.

■ Prevedenie prípojnych vedení podľa IEC 60 245(H 07 RN-F) s príčným prierezom

- 1,5 mm² pri dlžke kábla do 25 m

- 2,5 mm² pri dlžke kábla nad 25 m

SK

• Dlhé a tenké prípojné vedenia vytvárajú pokles napätia.Motor nedosiahne maximálný výkon,funkcia stroja zredukovaná.
• Zástrčky a spojovacie zásuvky na prípojných vedeniach musia byť z gumy,mäkkého PVC alebo iných termoplastových materiálov o rovnakej mechanickej pevnosti alebo musia byť takýmto materiálom potiahnuté.

- Chráňte sa pred úrazom el.prúdom.Nedotýkajte sa častí stroja,ktoré sú pod prúdom(uzemnené časti)

- Zástrčné zaradenie prípojného vedenia musí byť chránené proti postrekovej(tlakovej)vode.

- Kábel nepoužívajte na účely,pro ktoré nie je určený.Ochraňujte kábel pred horúčavou,olejom a ostrými hranami.Nepoužívajte kábel na vytiahnutie zástrčky za zásuvky.

- Kontrolujte pravidelne predlžovacie káble a vymeňte ich,ak sú poškodené.

- Pri kladení prípojného vedenia dbajte na to,aby neprekážalo,nebolo stlačené alebo zalomené a aby spojenie za zásuvkou nebolo vlhké.

- Kábly pravidelne kontrolujte a vymeňte ich,ak sú poškodené.

■ Nepoužívajte defektné pripojenia.

- Vonku používajte len pre toto použitie povolené a zodpovedajúc označené predlžovacie káble.

- Nepoužívajte žiadne provizórné elektrické pripojenia.

- Ochranné zaradenia nikdy nepremostujte alebo nevyradujte z prevádzky.

■ Stroj pripojte cez prúdový chránič s vybavovacim prúdom 30 mA.

⚠️ Elektrické pripojenie príp.opravy el.častí treba uskotočnit’ prostrednictvom odbornej el.firmy s koncesiou,alebo autorizovaným servisem.Treba dodržiavať miestné predpisy,ktoré sa zvlášť týkajú ochranných opatrení.

Opravy ostatných častí stroja má vykonávať výrobca alebo ním menovaný servis.

⚠ Používajte len originálne náhradné diely.Použitím iných dielov alebo príslušenstva môže pre užívateľa vzniknúť nebezpečenstvo úrazu alebo vecné škody.Za škody,ktoré z toho vyplynú.výrobca neručí.

Príprava na prevádzku

i Pre bezchybnú funkciu stroja, dodržujte následujúcie pokyny.

- Pílu postavte na miesto, ktoré splňuje následujúcie podmienky:

⚠ Nikdy nepoužívajte defektné pripojenia.

– Pílový kotúč na bezchybný stav

• Nikdy nepoužívajte naprasknuté kotúče alebo kotúče,ktoré sú deformované
• Nikdy nepoužívajte kotúče z rýchloreznej oceli.
• Pracovné postavenie zaujmite stranou od nebezpečného okruhu(pílový kotúč)

Uvedenie do prevádzky

Kontrola bezpečnostných zaradenia

— Kryt pílového kotúča na bezchybný stav a funkciu
— Spínač/vypínač na funkciu
- Nikdy nepoužívajte stroj ak je spínač defektný. Poškodený spínač musí byť v odbornej dielni ihned vymenený.
- Brzdu
- Po vypnutí musí pílový kotúč v priebehe 10 sac zostat' stát.Ak je tento čas prekročený,brzda je defektná.Opravu alebo výmenu vykonáva odborný servis.
— Posúvač pripravený a po ruke
⇒ Poškodený posúvač je treba nahradiť.

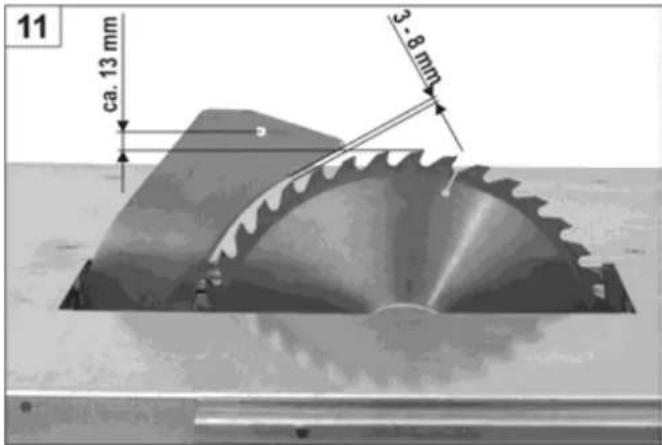

– Roztváraci klin(vid' obr.11)

i Dbajte na to,aby smer otáčánia kotúča súhlasil so smerom,ktorý je označený na krytu kotúča(33).

U trifázových motorov môžete smer otáčania zmenit' ak zastrčíte skrútkovač do výrezu v golieri zásuvky. L'ahkým tlakom vlavo alebo vpravo nastavite správne otáčanie.

Voľba pílového kotúča

⚠️ ⇒ Dbajte na hrúbku roztváracieho klinu,na strane klinu označenú.

Roztvárací klein nesmie byť tenší ako hrúbka telesa kotúča a nie silnejší ako šírka rezu v materiálu.

Minimálný a maximálný priemer kotúča, spoľu s priemerom vývrtu v strede,sú uvedené na typovom štietku.

Nie je povolené používať kotúč,ktorý má menšie otáčky(pozrite tlač na kotúči) ako motor stroja(pozrite Technická data).

i Pripojenie k sieti el,energie

• Motor na striedavý prúd Použijte ochrannú zásuvku, sieťové napätie 230 V s ochranným spínačom chybného prúdu (FI spínač s vybavovaciem prúdom 30 mA).
• Motor na trojfázový prúd CEE zásuvka,3 polová + N+ PE,sieťové napätie 400 v s ochranným spínačom chybného prúdu(FI spínač s vybavovacim prúdom 30mA).

Použite prípojný kábel príp,predlžovacie kábel podľa IEC 60245(H O7 RN-F) s priečnym prierezom minimálne

1,5 mm^2 pri dlžke káblu do 25 m
2,5 mm^2 pri dlžke káblu nad 25 m

i Zabezpečenie siet'e (istenie)

EU	16	A
UK	13	A

Siet'ová impedancia

Pri nepriaznivých siet'ových podmienkách sa môže,v priebehu spustenia motora,krátkodobo znížit' napätie v siet'i.Toto zníženie môže aj znížit' výkon ostatných spotrebičov,ktoré sú v tomto čase zapnuté(napr.lampa „plápolá").Ak, v tabulce uvádzané hodnoty siet'ové maximálné impedancie,budú dodržané, nemaly by nastat' problémy.

Príkon výkona P_1 (W)	Sietová impedancia Z_max ( )
230 V~ 2,0 kW 0,07
230 V~ 3,0 kW 0,07
400 V 3~ 3,3 kW 0,13

Spínač/vypínač

Zapnutie

Pri výpadku prúdu sa stroj automaticky vypne. Pre zno-vuzapnutie opát stlačte zelený gombík.

Vypnutie

Stroj nesmiete predtým spustit' do prevádzky,pokým si neprečítáte Návod na použitie stroja a všetky uvedené pokyny nebudete dodržiavať a stroj nezmontujete podľa predpisov.

Pred zmenami nastavenia na stroji alebo pred údržbou(napr.výmena pílového kotúča)

• Stroj vypnite
  – Vyčkajte úplného zastavenia kotúča
  — Vytiahnite zástrčku zo zásuvky

⚠ Dbajte následujúcích dôležitých pokynov:

• Pracovné miesto zaujmite stranou od nebezpečného okruhu.
• Obrobok posúvajte s rovnomerným tlakom.
• Odstránenie zvyškov rezánia nevykonávejte rukami a vždy ked' pílový kotůč sa úplne zastavil.

⚠️ V každom prípade dbajte bezpečnostných pokynov.

Ochrana motoru

Motor je vybavený ochranným spínačom a pri preťažení automaticky vypne. Stroj opät' zapnite až po ochlazovacej prestávke.

Výškové nastavenie

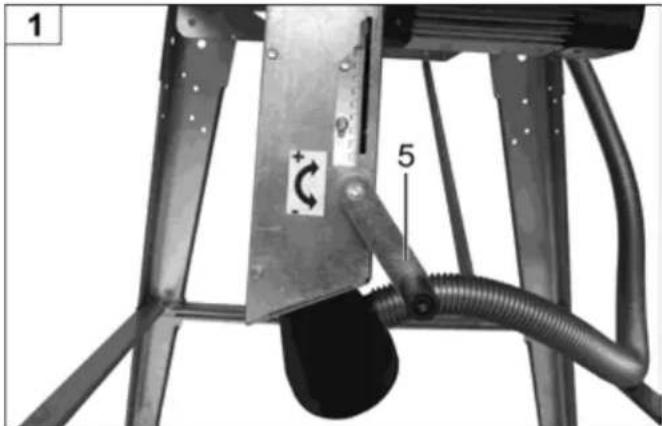

Požiadovanú hl'bku rezu môžete nastavit' klúčkou (5).

1 + 5

Nastavenie úkosu

Použite normovaný roztváraci klein podľa DIN 38 820 (Príslušenstvo-obj.číslo 360115)

Použitia predlženia stola

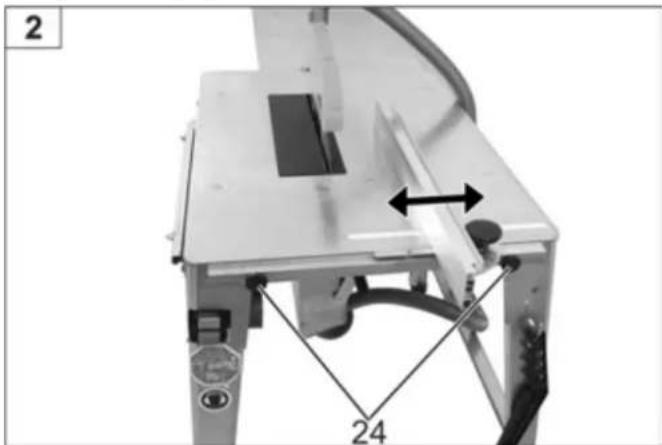

Pozdlžný doraz je, ve smere šípky, stupňovito nastavitelný. Upevnenie pozdlžného dorazu sa vykonáva s pomocou hviez- dicových skrútok (24)

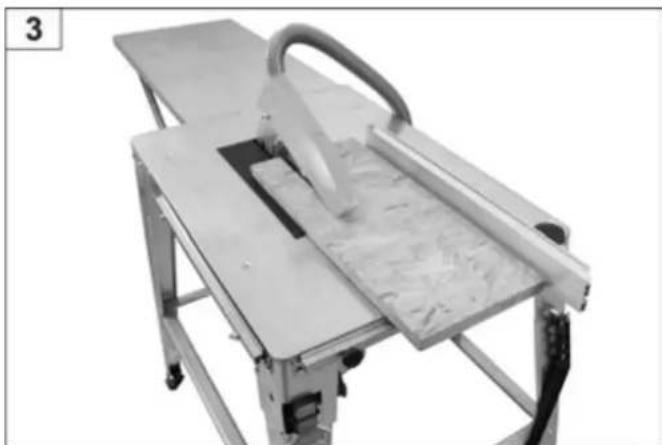

Pozdl'žné rezy masívného dreva

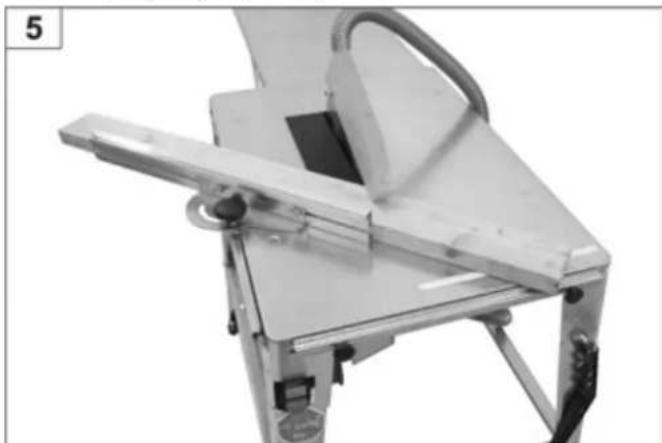

Použitia pohyblivých priečných dorazov

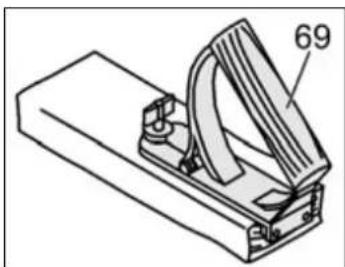

Rukovät' pre drevené posúvadlo

Rukováť je treba naskrútkovať na vhodnú doštičku. Posúvadlo slúžia pre bezpečné vedenie malých obrobkov. Doštička by mala byť medzi 300 – 400 mm dlhá, 80-100 mm široká a hrúbka medzi 15-20 mm.

Pred údržbou alebo čisteniem

Rozsiahlejšie údržbové a čistiace práce na píle, ako sú popísané v tejto kapitole, smú byť vykonávané len výrobcom alebo ním menovanou firmou.

Používajte len originálne nahradné diely.Iné diely môžu viest' k neprevídaným škodám a poraneniam.

Čistenie

■ Stroj nepostrekujte vodou.
- Píliny a prach odstráňte len kefkou alebo vysávačom.
- Čistite a olejujte pravidelne všetky pohyblivé diely.

i Nikdy nepoužívat' tuk!

Použite napr.olej pre šijacie stroje,riedky hydraulický olej alebo olejový ekologický sprej.

■ Previdelne čistite chladiacie rebrá motoru pre dostatočné chladenie motora.
■ Dbajte na to,aby pílový kotúč zostal bez hrdze a živice.
- Odstráňte zvyšky živice z povrchu stola.

Zostatky živice môžu byť odstráneneé bežne predajným údržbovým a ochranným sprejom.

- Pílový kotúč je rýchlo opotrebovatelný dielec a po dlhšom používání sa otupí.

V takom prípade pílový kotúč vymeňte.

Údržba

Výmena pílového kotúča

Nebezpečenstvo porezania! Kotúč je t'ažký a môže sa vyšmyknúť. Pri výmene kotúča použite ochranné rukavice.

■ Nepoužívajte žiadne kotúče z rýchloreznej oceli(HSS).
- Nepoužívajte žiadne kotúče,ktoré sú naprasknuté alebo deformované.
- Naprasknuté kotúče sa nedajú opravit' – musia byt' vymené.
■ Použite len ostré kotúče.
- Nabrúsení kotúče môže vykonávať len odborný servis. Dbajte tohto pokynu: Je prísne určené, že požiadavky na vyváženie kotúča musia zodpovedať EN 847-1:2005+A 1“: 2007 6.2.3.2.

Výmena pílového kotúča

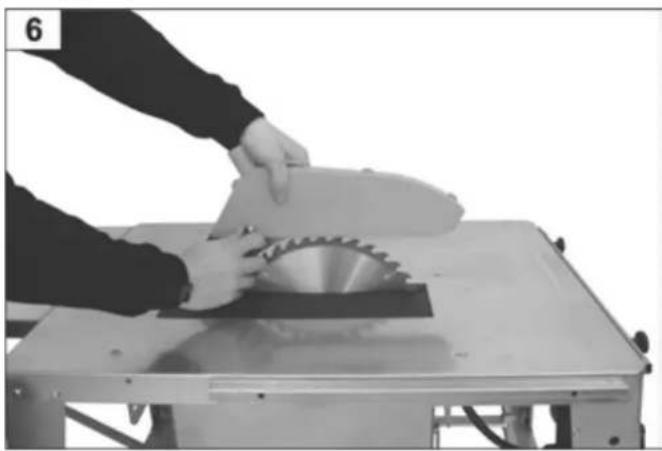

Odstráňte kryt kotúče

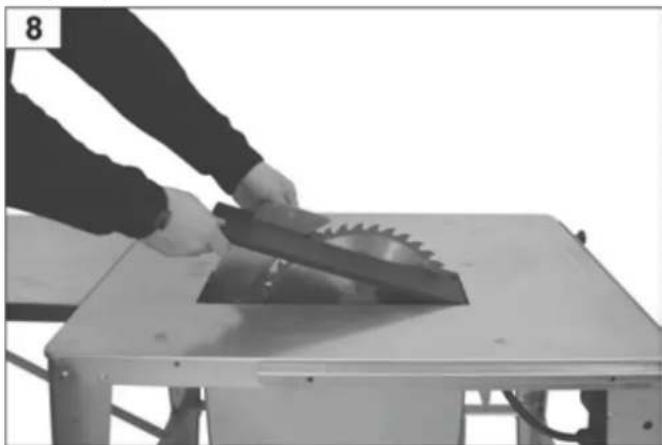

- Vyberajte stolovú vložku.

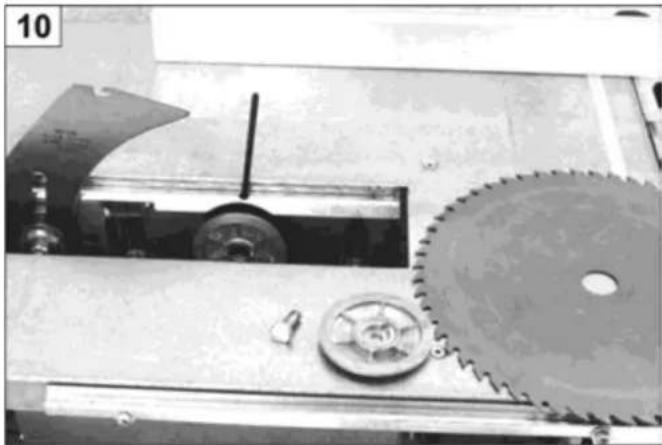

• Nastrčte držný třň do motorovej hriadeľe a povolľte skrútky (⚠️lavý závit)
• Vyberajte diel 30
  • Teraz môžete kotúč vyberat.

9 A 30

- Montáž nového kotúča prebiehá v opačnom poradí.

- Uistite sa,že nastavenie roztváraciho klina je správné.

Nastavenie roztváraciho klinu

Po každej výmene pílového kotúča sa nastavenie roztváracieho klinu skontrolovať.

11 ca. 13 mm 3·8 mm

Transport

• Vypnite stroj
• Vyčkajte úplného zastavenia kotúče
  – Vytiahnite siet'ovú zástrčku zo zásuvky
• Príslušenstvo píly (napr.dorazy) musia byt' bezpečne pripevnené

Pre prenášanie sú potrebné 2 osoby.

Pre pohodlnejšie transport odporúčáme transportný podvozok.

Obj. číslo 301892.

Uskladnenie

Vytiahnut' siet'ovú zástrčku

• Stroj uskladnite v suchej a uzavretej miestnosti, kam deti nemajú prístup.
• Pred dlhším uskladneniem vykonajte následujúcie:

— Stroj dôkladne vyčistite.

– Pohyblivé diely ošetrete ekologickým olejom.

i Nikdy nepoužívajte tuk!

Možné prouchy

Pred každým odstraneniem poruch

⚠️ Po každém odstránení poruchy všetky bezpečnostné zaradenia opäť namontovať a skontrolovať na funkciu.

Porucha	Možná príčina	Odstránenie
Stroj po zapnutí nebeží Výpadok prúdu Preverte poistky
		Defektný predlžovací kábel Skontrolujte káb el,defektný kábel nepoužívajte
		Motorový spínač vypátý
		Chybný motor alebo spínač
		Kotúč je zovretý
Stroj sa zastaví v priebehu práce	Tupý kotúč	Výmena kotúča (38)
	Príliš veľký tlak na obrobok	Motor nechat' vychladnút' a pracovať s menším tlakom
Zlý rezný výkon-stopy spálenín na kotúči	Tupý kotúč	Kotúč nechat' nabrúsiť alebo vymeniť.
Píla vibruje	Kotúč je deformovaný	Výmena kotúča
	Kotúč nie je správne namontovaný	Kotúč správne upevnit'
Brzdový výkon nie je dostatočný(čas brzdenia ≥ 10 sec)	Defektná brzda	Brzdu nechajte v servise skontrolovať a opraviť
	Brzdová doštička opotrebovaná
Motor nemá výkon a silno sa zah- rievá	U trojfázového motora 2.fáze	Poistky a prívodné vedenie nechajte preveriť v servise.
	Predlžovacie kábel príliš dlhý alebo malý príčný prierez kábla.	vid' v kapítoleUvedenie do prevádzky
	Tupý kotúč	Kotúč nechat' nabrúsiť alebo vymeniť
Výškové nastavenie ide st’ažka	Matica M6 (obr.17 v návode na zostavenie stroja) je príliš utiahnutá	Povoliť
	Vretenový závit je znečistený	vyčistiť a olejovať
Nastavenie úkosu die st’ažka	Vodiacie diely neklžu v kulise(obr.24 v návode na zostavenie stroja)	vodiacie diely naolejovať

V prípade d'alších porúch alebo otázok sa, prosím, obrátte na svojho miestneho predajcu.

Technická data

Motor na striedavý prúd P_1 2,0 kW – P_2 1,3 kWS6 20% 5 min	Motor na striedavý prúd P_1 2,5 kW – P_2 1,7 kWS6 20 %	Motor na striedavý prúd P_1 3,0 kW – P_2 2,1 kWS6 20 %	Trojfázový motor P_1 3,3 kW – P_2 2,5 kWS6 20 %
Veľkosť stola	800 x 550 mm
Výška stola 810 mm
Hlbka rezu ca. 90 mm
Otáčky motora 2800 min	-1	2730 -1	2680 min
Nastavenie hlbkyrezu	stupňovito
Nastavenie úkosu stupňovito
Napätie siete	230 V~		400 V 3~
Priemer kotúča z tvrdej oceli ∅	315 x 3,0/2,2 x 30 mm, 40 zubov
Hmotnosť 40 kg 41,5 kg 46 kg 43 kg
Pripojenie odsávania	100 mm
Rok výroby	viz posledná strana

Záruka

SK V prípade d'alších porúch alebo otázok sa, prosím, obrátte na svojho miestneho predajcu.
